Type de produit	Panneau de commande à distance pour matrice MAT-8000
Marque	Artsound
Modèle	WP-8000C
Dimensions (L x H x P)	86 x 86 x 33 mm
Poids	73 g
Alimentation	24 V DC (via matrice ou alimentation externe)
Consommation électrique	Alimenté par câble CAT5 jusqu'à 50 m, ou via entrée 24 V DC de secours
Interface de communication	RJ45 (câble CAT5 industriel)
Vitesse de communication	57600 bps
Distance de communication maximale	1 km
Nombre de sources sélectionnables	9 (8 lignes + entrée locale)
Contrôle du volume	Potentiomètre rotatif à 10 niveaux
Indicateurs LED	LED bleue de mise sous tension et indicateur de source sélectionnée
Touches de sélection	Haut/Bas pour source
Connecteur de reprogrammation	JTAG
Étiquette personnalisable	Étiquette imprimable par l'utilisateur pour identifier les sources
Compatibilité	Jusqu'à 8 panneaux avec une matrice MAT-8000
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Alimentation 24 V DC uniquement. Ne pas exposer à l'humidité.
Réparabilité	Reprogrammable via connecteur JTAG ; pièces détachées non spécifiées

FOIRE AUX QUESTIONS - WP-8000C Artsound

Comment brancher le panneau de commande à la matrice ?

Utilisez un câble CAT5 industriel standard pour relier le port RJ45 du panneau (WP-8000C) à la matrice MAT-8000. Le câble assure à la fois la communication et l'alimentation jusqu'à 50 mètres.

Que faire si la distance entre le panneau et la matrice dépasse 50 mètres ?

Si la distance est supérieure à 50 mètres, une alimentation externe 24 V DC doit être connectée à l'entrée de secours du panneau. Sinon, des interférences risquent de se produire.

Comment sélectionner une source audio avec le WP-8000C ?

Appuyez sur les touches SOURCE UP ou SOURCE DOWN pour parcourir les 9 sources (8 lignes + entrée locale). La source active est indiquée par une LED.

Comment régler le volume ?

Tournez le bouton SOURCE LEVEL dans le sens des aiguilles d'une montre pour augmenter le volume, et dans le sens inverse pour le diminuer. Il propose 10 niveaux de réglage.

Que signifie la LED bleue allumée ?

La LED bleue indique que le panneau est sous tension et que la communication avec la matrice est établie correctement.

Puis-je personnaliser l'affichage des sources ?

Oui, le panneau est livré avec une étiquette vierge que vous pouvez imprimer pour identifier chaque source (par exemple CD, TV, etc.).

Combien de panneaux WP-8000C peut-on utiliser avec une seule matrice ?

Jusqu'à 8 unités de panneaux de commande à distance peuvent être raccordées à la matrice MAT-8000.

Le panneau peut-il être monté sur un mur ?

Oui, les dimensions 86x86 mm correspondent à un format standard pour boîtier d'encastrement. Fixez-le à l'aide de vis adaptées (non fournies).

Que faire si le panneau ne répond plus ?

Vérifiez la connexion du câble RJ45 et l'alimentation. Si le problème persiste, effectuez une reprogrammation via le connecteur JTAG (réservé au personnel qualifié).

Le WP-8000C est-il compatible avec d'autres matrices que le MAT-8000 ?

Non, ce panneau est spécialement conçu pour la matrice Artsound MAT-8000. Son utilisation avec d'autres équipements n'est pas garantie.

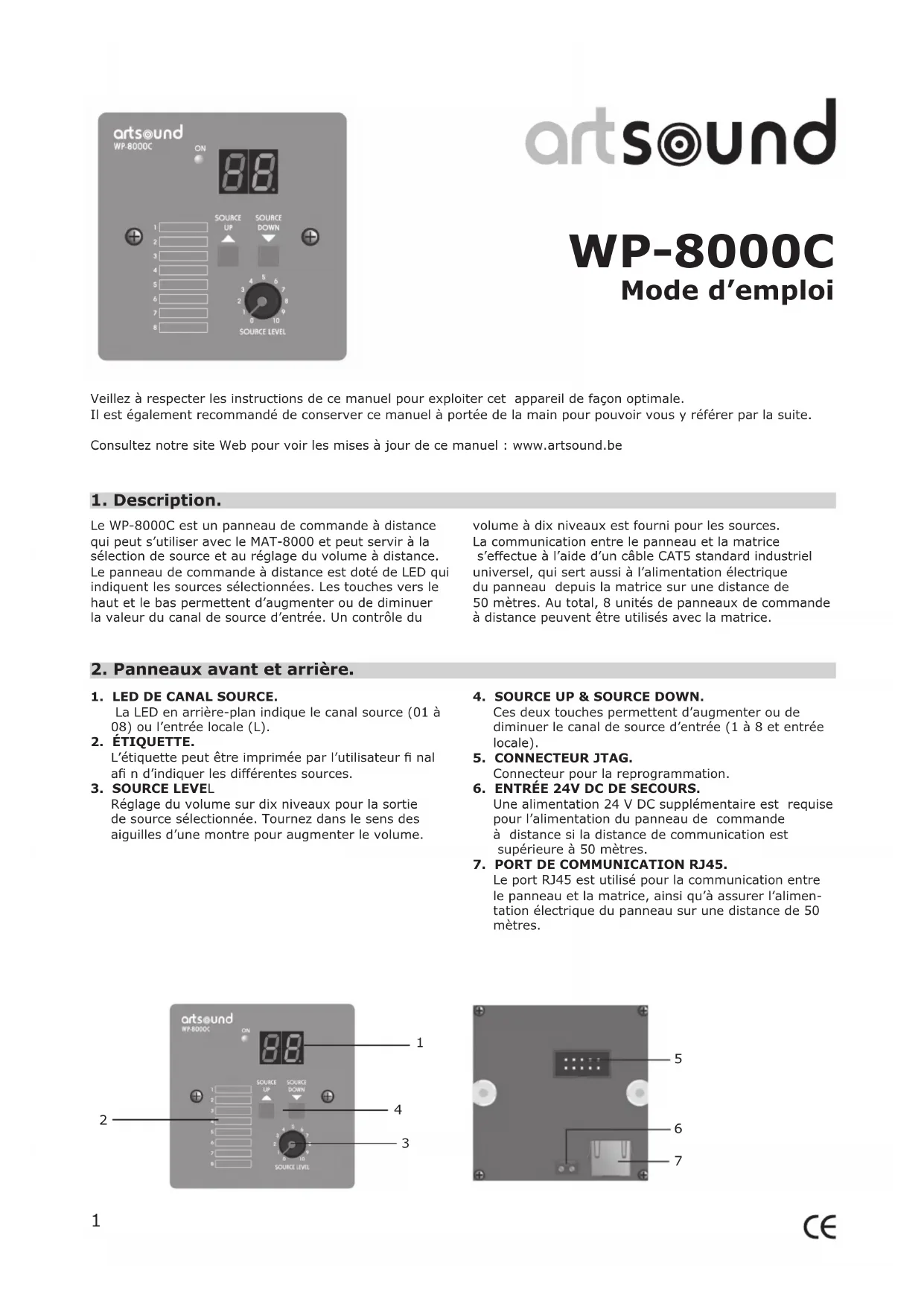

MODE D'EMPLOI WP-8000C Artsound

Veillez à respecter les instructions de ce manuel pour exploiter cet appareil de façon optimale.

Il est également recommandé de conserver ce manuel à portée de la main pour pouvoir vous y référer par la suite.

Consultez notre site Web pour voir les mises à jour de ce manuel : www.artsound.be

1. Description.

Le WP-8000C est un panneau de commande à distance qui peut s'utiliser avec le MAT-8000 et peut servir à la sélection de source et au réglage du volume à distance. Le panneau de commande à distance est doté de LED qui indiquent les sources sélectionnées. Les touches vers le haut et le bas permettent d'augmenter ou de diminuer la valeur du canal de source d'entrée. Un contrôle du

volume à dix niveaux est fourni pour les sources. La communication entre le panneau et la matrice s'effectue à l'aide d'un câble CAT5 standard industriel universel, qui sert aussi à l'alimentation électrique du panneau depuis la matrice sur une distance de 50 mètres. Au total, 8 unités de panneaux de commande à distance peuvent être utilisés avec la matrice.

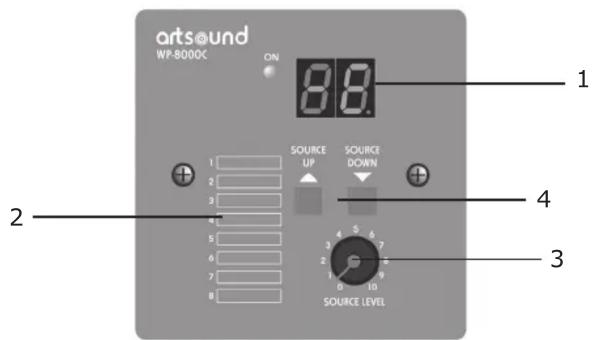

2. Panneaux avant et arrière.

La LED en arrière-plan indique le canal source (01 à 08) ou l'entrée locale (L).

2. ÉTIQUETTE.

L'étiquette peut être imprimée par l'utilisateur final afi n d'indiquer les différentes sources.

3. SOURCE LEVEL

Réglage du volume sur dix niveaux pour la sortie de source sélectionnée. Tournez dans le sens des aiguilles d'une montre pour augmenter le volume.

4. SOURCE UP & SOURCE DOWN.

Ces deux touches permettent d'augmenter ou de diminuer le canal de source d'entrée (1 à 8 et entrée locale).

5. CONNECTEUR JTAG.

Connecteur pour la reprogrammation.

6. ENTRÉE 24V DC DE SECOURS.

Une alimentation 24 V DC supplémentaire est requise pour l'alimentation du panneau de commande à distance si la distance de communication est supérieure à 50 mètres.

7. PORT DE COMMUNICATION RJ45.

Le port RJ45 est utilisé pour la communication entre le panneau et la matrice, ainsi qu'à assurer l'alimentation électrique du panneau sur une distance de 50 mètres.

3. Connexion & câblage.

1. LE PORT RJ45 est utilisé pour la communication entre le panneau et la matrice, ainsi qu'à assurer l'alimentation électrique du panneau sur une distance de 50 mètres. Si la distance est supérieure à 50 mètres, l'alimentation doit être assurée par la connexion 24 V DC externe, faute de quoi des interférences se produiront. Le câble de communication est un câble CAT5 industriel universel.

1. ENTRÉE 24 V DC DE SECOURS.

2. PORT DE COMMUNICATION RJ45.

485-B	1
485-A	2
RE_D	3
GND	4
24V1	5
24V1	6
NC	7
NC	8

4. Utilisation.

1. ALIMENTATION ÉLECTRIQUE.

Le panneau de commande à distance est sous tension dès qu'il reçoit l'alimentation 24 V DC de la matrice ou d'autres appareils. L'indicateur de mise sous tension s'allume en bleu, ce qui signale aussi si l'état des communications est correct.

2. SÉLECTION DE SOURCE.

9 sources (ligne 1-8 et entrée locale) peuvent être sélectionnées sur le panneau à l'aide des touches vers le haut et vers le bas. La source sélectionnée est indiquée par une LED.

3. RÉGLAGE DU VOLUME.

Un contrôle du volume à dix niveaux est fourni pour l'entrée ligne locale.

1. Caractéristiques

Vitesse de communication 57600 bps
Distance de communication ≤ 1 km
Alimentation électrique DC 24 V
Poids 73 g
Dimensions (l x p x h) 86 x 86 x 33
