MX-2406M - Recepteur Artsound - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur audio stéréo, compatible avec plusieurs formats audio.
Connectivité	Entrées RCA, USB, et Bluetooth pour une connexion facile.
Utilisation	Idéal pour les systèmes audio domestiques et les événements en direct.
Maintenance	Nettoyage régulier des ports et des connexions pour assurer un bon fonctionnement.
Sécurité	Utiliser uniquement avec des accessoires certifiés pour éviter les risques électriques.
Informations générales	Vérifier la compatibilité avec les autres appareils audio avant l'achat.

FOIRE AUX QUESTIONS - MX-2406M Artsound

Comment réinitialiser le récepteur Artsound MX-2406M ?

Pour réinitialiser le récepteur, débranchez-le de l'alimentation, puis appuyez et maintenez le bouton de réinitialisation pendant environ 10 secondes avant de le rebrancher.

Pourquoi le récepteur ne s'allume-t-il pas ?

Vérifiez que le récepteur est correctement branché à une prise de courant fonctionnelle et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment connecter le récepteur à mon téléviseur ?

Utilisez un câble audio RCA ou un câble optique pour connecter la sortie audio du téléviseur à l'entrée audio du récepteur. Sélectionnez ensuite la source appropriée sur le récepteur.

Le son est-il déformé ou de mauvaise qualité, que faire ?

Vérifiez les connexions des câbles audio pour vous assurer qu'elles sont sécurisées. Essayez également de régler les paramètres de son sur le récepteur et sur le téléviseur pour améliorer la qualité audio.

Comment appairer le récepteur avec un appareil Bluetooth ?

Mettez le récepteur en mode Bluetooth, puis activez le Bluetooth sur votre appareil. Recherchez 'Artsound MX-2406M' dans la liste des appareils disponibles et sélectionnez-le pour établir la connexion.

Le récepteur ne trouve pas les stations radio, que faire ?

Assurez-vous que l'antenne est correctement connectée et placée dans une position optimale. Essayez de faire une recherche automatique des stations à partir du menu du récepteur.

Comment mettre à jour le firmware du récepteur ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le récepteur via un support USB ou une connexion réseau.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez si la batterie de la télécommande est chargée. Si la télécommande ne répond toujours pas, essayez de la réinitialiser ou de la remplacer par une nouvelle batterie.

Est-ce que le récepteur prend en charge les fichiers audio haute résolution ?

Oui, le récepteur Artsound MX-2406M prend en charge divers formats audio haute résolution. Vérifiez le manuel pour les formats spécifiques pris en charge.

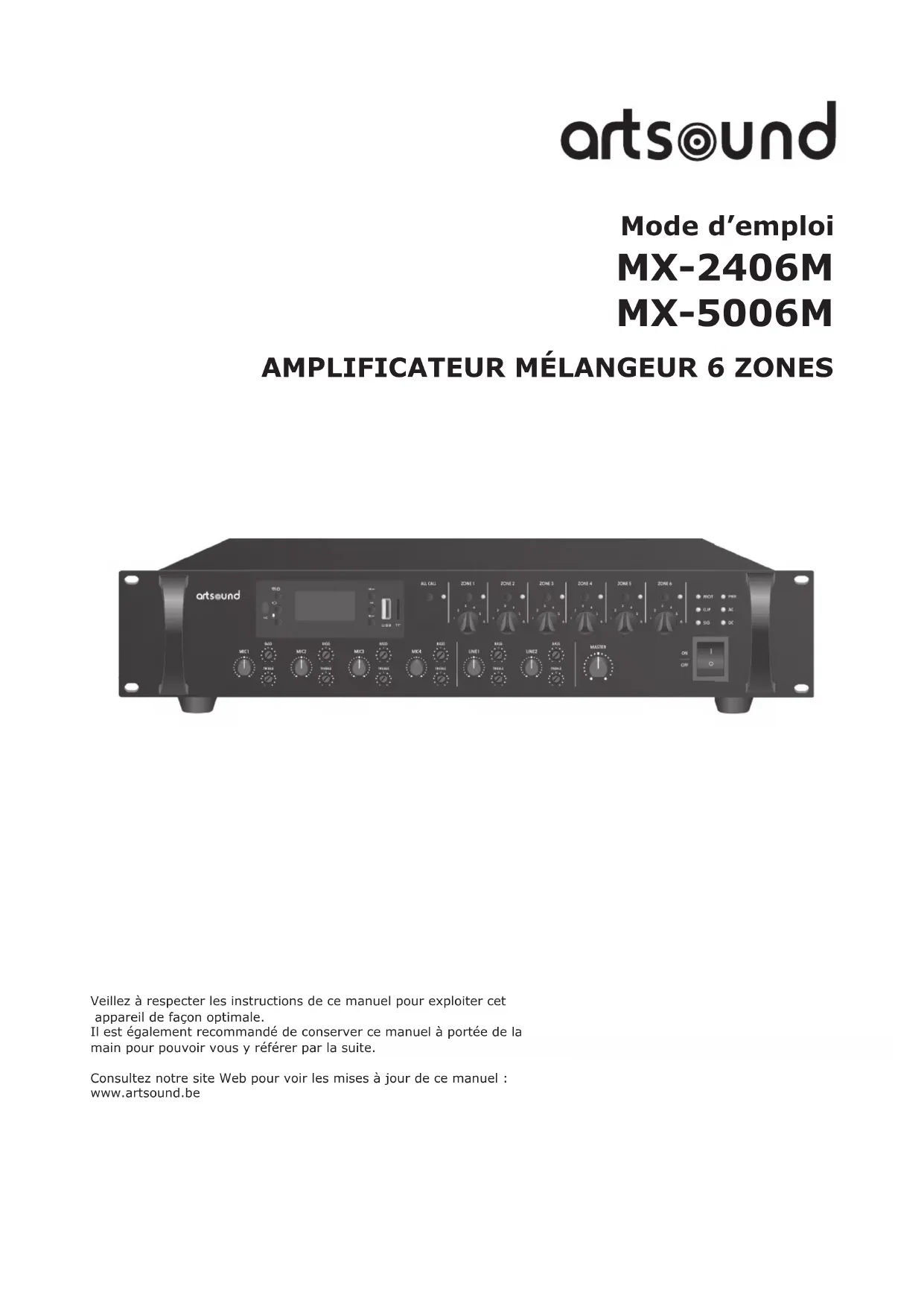

MODE D'EMPLOI MX-2406M Artsound

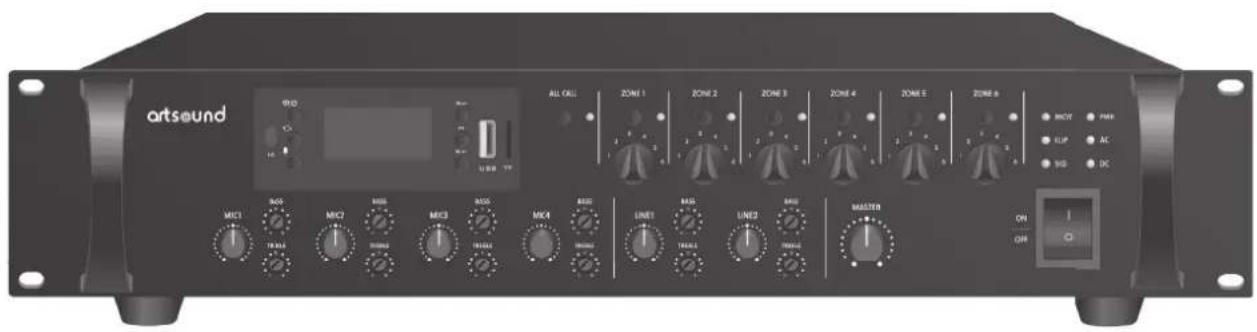

AMPLIFICATEUR MÉLANGEUR 6 ZONES

Veillez à respecter les instructions de ce manuel pour exploiter cet apparéil de façon optimale.

Il est également recommendé de conserver ce manuel à portée de la main pour pouvoir vous y référer par la suite.

Consultez notre site Web pour voir les mises à jour de ce manuel: www.artound.be

Table des matieres

1. Consignes de sécurité 3
2. Description générale 4
3. Fonctionnalités 4
4. Nomenclature et fonctions 5

4.1 Panneau avant 5
4.2 Telecommande (source de musique intégrée) 5
4.3 Panneau arriere 6

1. Utilisation 6
2. Applications 8
3. Caracteristiques techniques 9
   8.QFP 9

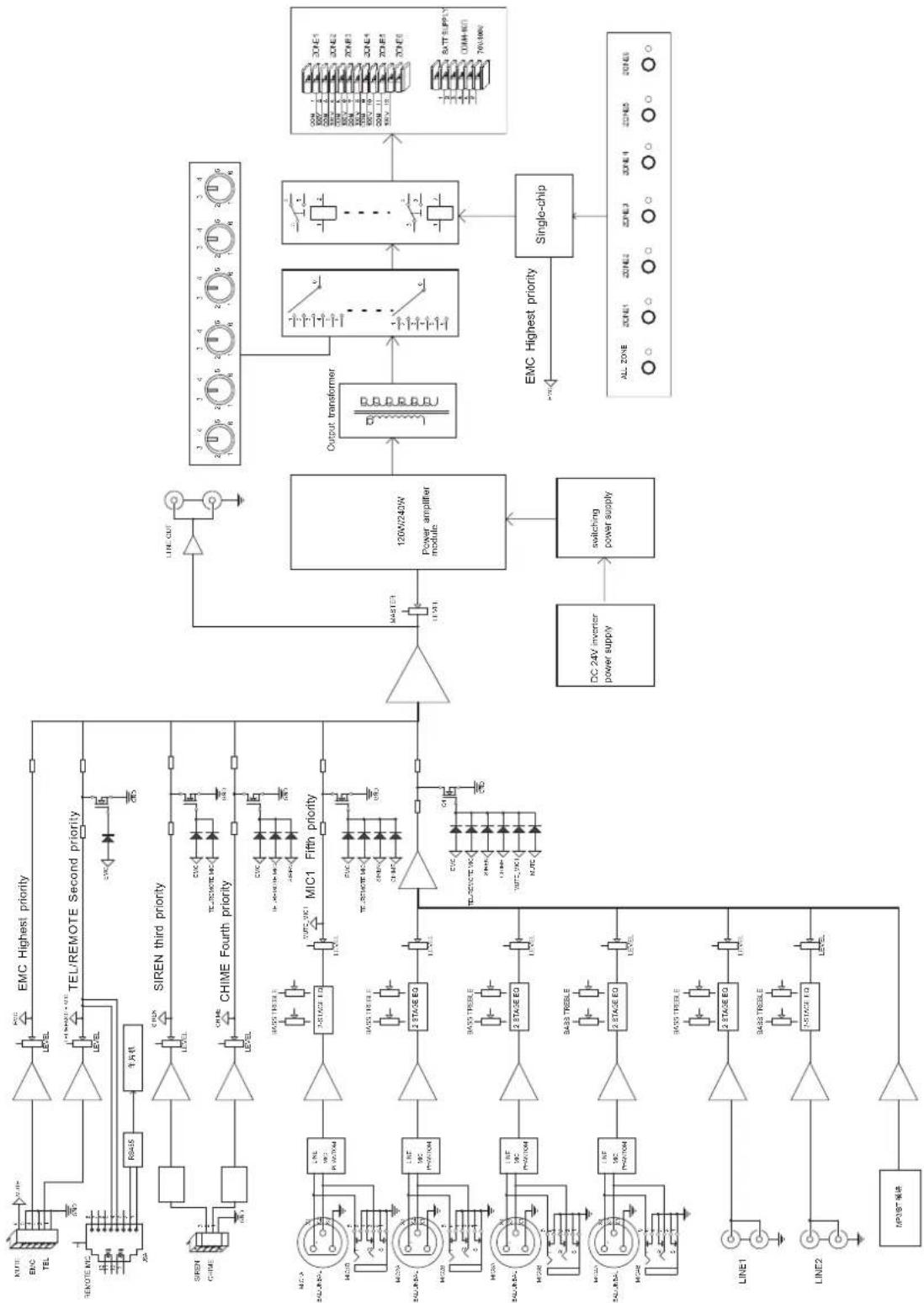

4. Schéma 10

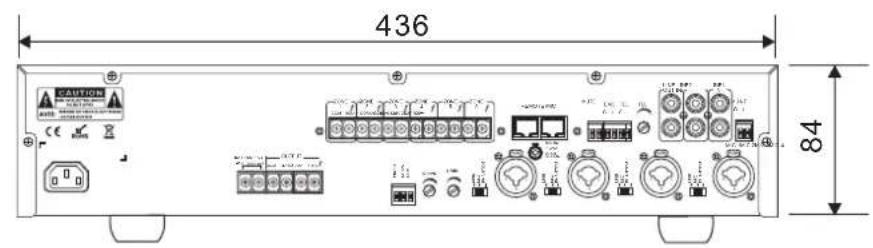

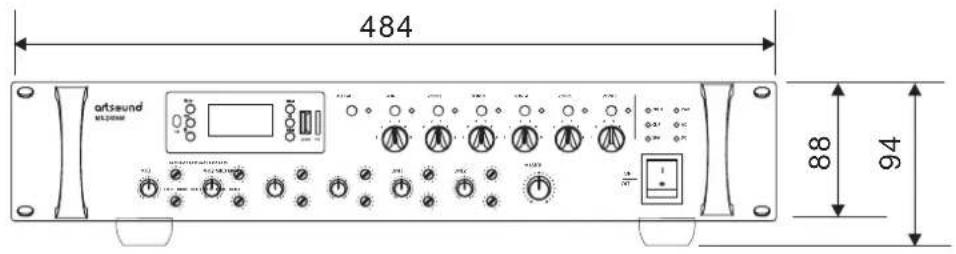

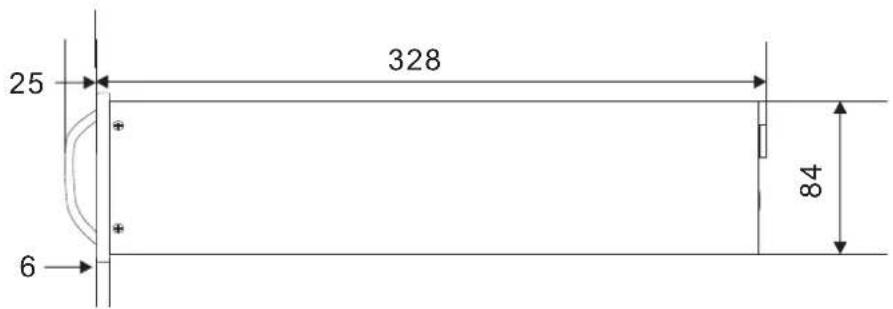

5. Schéma dimensionnel 11
6. Conditions de garantie 12

1. Consignes de sécurité.

• Lisez attentivement les consignes de cette section avant d'utiliser l'appareil.
  Veilz a respecter les consignes figurant dans ce manuel, car elles expliquent les conventions en matière de symboles de securite et de messages considere s comme des precautions tres importantes.
• Il est également recommendé de conserver ce manuel à portée de la main pour pouvoir vous y référer par la suite.

Avertissements et sécurité.

Conventions relatives aux symboles et messages de sécurité.

Les symboles et messages de sécurité décrits ci-dessous sont destinés à éviter toute utilisation inappropriée de l'appareil qui pourrait entraîner des dommages corporels ou matériels. Avant d'utiliser votre apparéil, lisez ce manuel et voirlez à bien comprendre les symboles et messages de sécurité, de façon à être conscient des risques potentiels.

Avertissement

Indique une situation potentiellement dangereuse qui, si les consignes ne sont pas respectees, pourrait provoquer un accident mortel ou des blessures graves.

Attention

Indique une situation potentiellement dangereuse qui, si les consignes ne sont pas respectees, pourrait provoquer des dommages corporels moderés ou mineurs ou des dommages matériels.

Avertissement.

Lorsque you installez l'appareil.

• N'exposez pas l'appareil à la pluie et ne le placez pas à un endroit où il pourrait être éclaboussé par de l'eau ou d'autres liquides. Une telle situation présente un risque d'incendie ou d'électrocution.
• N'utilisez l'appareil qu'avac une alimentation dont le voltage correspond à celui indiqué sur l'appareil. L'emploi d'un voltage plus élevé présente un risque d'incendie ou d'électrocution.
• Evitez de couper, de tordre, d'endommager ou de modifier le cordon d'alimentation. En outre, evitez d'utiliser le cordon d'alimentation à proximite de systèmes de chauffage et ne placez jamais d'objets lourds, y compris l'appareil, sur le cordon d'alimentation. Une telle situation presente un risque d'incendie ou d'électrocution.

Lorsque I'appareil est en cours d'utilisation.

• Si vous constatEZ l'une des anomalies suivantes pendant l'utilISATION, debranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ArtSound le plus proche. Ne tentez plus d'utiliser l'appareil dans cet etat, car cette situation presente un risque d'incendie ou d'electrocution.

• Si vous constatiez que l'appareil dégage de la fumée ou une odeur anormale.

• Si de l'eau ou un objet métallique tombe à l'intérieur de l'appareil.
  Si I'appareil tombe ou que son boitier est cassé.
• Si le cordon d'alimentation est endommagé (fils exposés, débranchement, etc.).

• En cas de défaillance (pas de tonalités).

• Veillez à réinstaller le couvercle des bornes de l'appareil après avoir réalisé les connexions. Les bornes d'enceinte sont soumises à de haute tensions. Ne touche jamais ces bornes, au risque de vous électrocuter.

• Veillez à relier la borne de sécurité (terre) à la terre afin d'éviter tout risque d'électrocution.
  Ne connectez jamais la terre à un tuyau de gaz pour éviter tout risque d'explosion.

• Evitez d'installer ou de fixer l'appareil à un endroit instable, comme une table instable ou une surface inclinée. L'appareil risque de tomber et de provoquer des dommages corporels ou matériels.

• Pour éviter tout risque d'incendie ou d'électrocution, vous ne doivent jamais ouvrir ni-retirer le boîtier de l'appareil. L'appareil comporte des composants sous haute tension. Pour toute intervention, faites appel au revendeur ArtSound le plus proche.

• Ne placez pas sur l'appareil de tasses, bols ou d'autres recipients contenant du liquide, ni d'objets metalliques. Leur chute accidentelle à l'intérieur de l'appareil présente un risque d'incendie ou d'electrocution.
• N'introduisez pas d'objets métalliques ou de composants inflammables dans les fentes de ventilation du couvercle de l'appareil. Une telle situation présente un risque d'accidie ou d'électrocution.

Attention.

Lorsque you installez l'appareil.

• Vous ne devez jamais brancher ou débrancher le cordon d'alimentation si vous avez les mains humides.
  Vous risqueriez de vous électrocuter.
• Lorsque vous débranchez le cordon d'alimentation, tenez-le par la prise. Ne tirez jamais le cordon proprement dit. L'utilisation de l'appareil avec un cordon d'alimentation endommagé presente un risque d'incendie ou d'électrocution.
• Lorsque vous déplacez l'appareil, veilsz à débrancher son cordon d'alimentation de la prise secteur. Le déplacement de l'appareil alors que son cordon d'alimentation est branché à la prise secteur pourrait

endommager le cordon, ce qui présente un risque d'incendie ou d'électrocution. Lorsque vous retirez le cordon d'alimentation, voirlez à le tener par la prise.

• N'obstruez pas les fentes de ventilation du couvercle de l'appareil. Une telle situation pourrait entrainer une surchauffe de l'appareil et un incendie.
• Evitez d'installer l'appareil dans un endroit humide ou poussièreux, exposé directement à la lumière du soleil, à proximate de systèmes de chauffage ou dans tout endroit générant de la fumée ou de la vapeur. Une telle situation présente un risque d'incendie ou d'électrocution.

Des mises à niveau de l'appareil peuvent entrainer une différence entre les caractéristiques et fonctionnalités décrites dans ce manuel et celles du produit. Toutes nos excuses pour les inconveniens que cette situation pourrait entrainer. Merci de votre comprhension.

Lorsque I'appareil est en cours d'utilisation.

• Ne posez pas d'objets lourds sur l'appareil, qui pourraient le faire tomber ou le casser, provoquant ainsi des dommages corporels ou matériels. En outre, l'objet pourrait lui aussi tomber et provoquer des dommages corporels ou matériels.
  Assurez-vous que le volume est reglé au minimum avant la mise sous tension.
• Un bruit trop puissant produit à haut volume lorsqu' l'appareil est mis sous tension peut provoquer des troubles auditifs.

• N'utilisez pas l'appareil pendant une longue période si le son présente des distorsions. Une telle situation est typique d'une panne qui, à son tour, pourrait provoquer une surchauffe et entraîner un incendie.

• Contactez votre revendeur ArtSound si l'appareil doit être nettoyé. Si de la poussière s'est accumulée pendant longtemps dans l'appareil, elle peut entraîner un incendie ou des dommages à l'appareil.

• Si de la poussière s'accumule sur la prise électrique ou dans la prise secteur, elle peut entrainer un incendie. Veillez à nettoyer régulièrement ces prises. En outre, veillez à insérer solidement la prise dans la prise secteur.
  Pour votre sécurité, mettez l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur lorsque vous doivent negetoyer ou si vous comptez le laisser inutilisé pendant 10 jours ou plus. Le non-respect de cette consigne presente un risque d'incendie ou d'électrocution.

L'installation électrique du[bâtiment]compréna une prise secteur tripolaire avec distance d'au moins 3 mm entre chaque pole.

2. Description générale.

L'amplificateur-mélangeur à 6 zones de 100V est équipé d'une source multimédia intégrée.

Convient pour toutes les applications d'un système PA dans les écoles, bureaux domestiques ou commercés

3. Fonctionnalités.

• 4 entrées MIC, 2 entrées LINE, réglage sépare aigus et basses par canal
  Sorties 6 zones avec réglage séparé du volume
• Sirene et alarme intégrées (2/4-sons)
• Source multimédia intégrée avec affichage USB / SD / Bluetooth et tuner FM. Fonction enregistrement micro.
• Entrée d'alimentation 24V DC
• Alimentation fantôme 48V pour MIC1-4 avec sélecteur

• Console d'appointerélectif MIC-216 en option - extensible jusqu'à max. 6 unités

• 5 niveaux de priorité avec l'ordre suivant :

• Entrée EMC (signal envoyé à l'extérieur)

• Déclenchement ALARM (intégre)
• Entree TEL / REMOTE MIC (MIC-216)
• CHIME (sonnerie)

• MIC1 (avec priorité sur MIC2-4/LINE1-2)

• Entrée haut-parleur 70V/100V / sortie haut-parleur 4-16 Ohm (fonction de surveillance)

4. Nomenclature et fonctions.

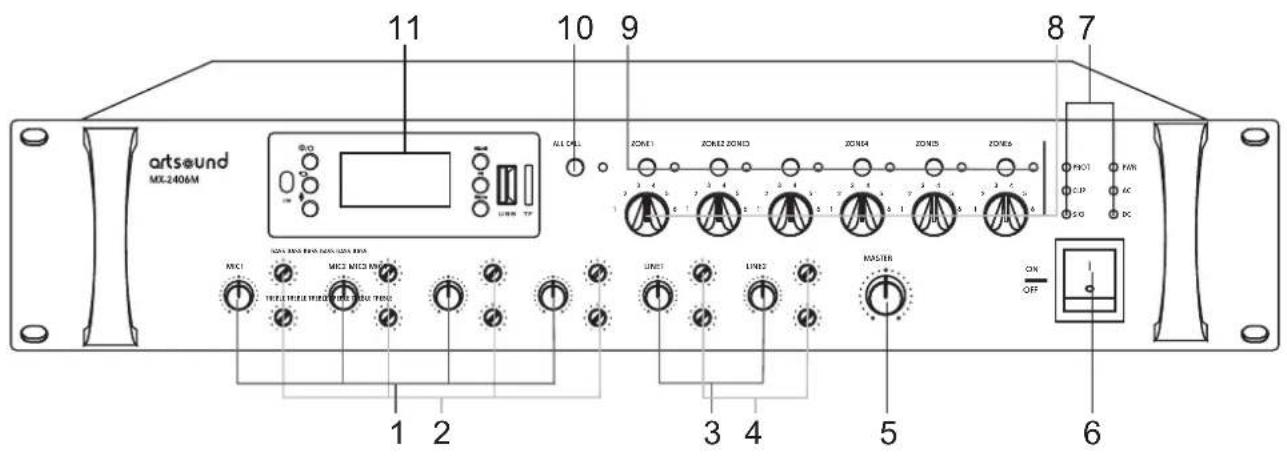

4.1 Panneau avant.

1. Contrôle volume MIC1-4
2. Contrôle aigus et basses MIC1-4
3. Contrôle volume LINE1-2
4. Contrôle aigus et basses LINE1-2

5. Volume MASTER

6. MARCHE-ARRÉT

7. Indicateur LED (PROT/CLIP/SIG/ POWER/AC/DC)
8. Regulateurs de volume 6 zones

9. marche/arrêt 6 zones + indicateur

10. Appel général

11. Source multimedia (FM/USB/SD/BT)

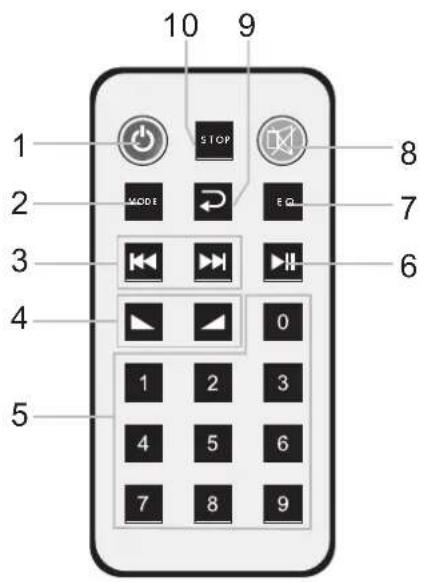

4.2 Telecommande (source de musique intégrée)

1. MARCHE/ARRÉT
2. Mode (choix de la source)
3. Précédent/suivant
4. Volume +/-
5. 0 9
6. Lecture/pause
   7.EQ
7. Mute
8. Repeter
9. Stop

La portée normale de la télécommande est de 8 metres.
De moins bonnes performances peuvent etres dues à une perte de capacité de la pile.

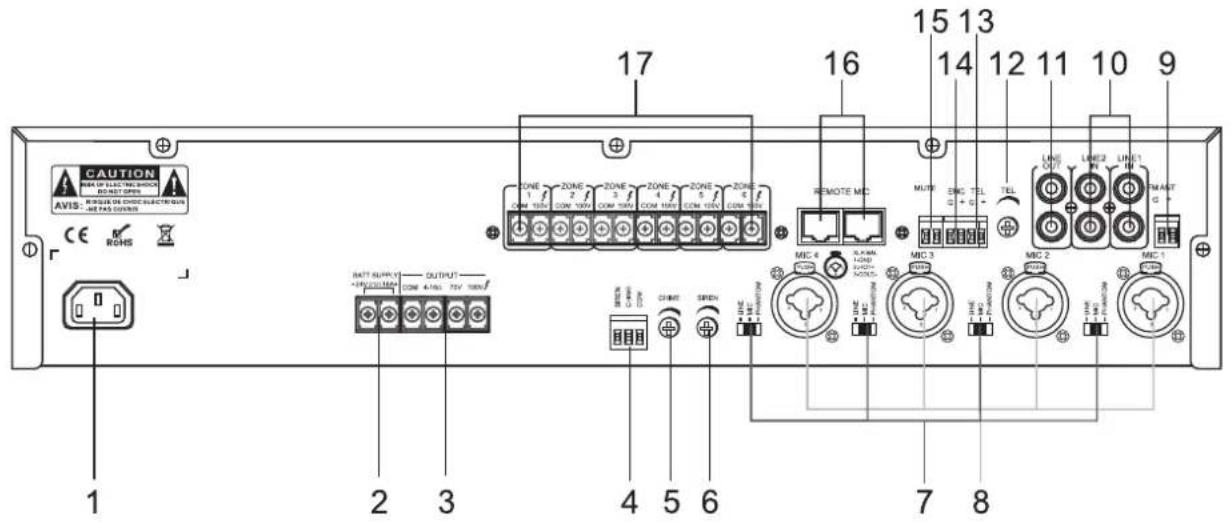

4.3 Panneau arrriere.

1. Alimentation électrique AC
2. Connecteur d'alimentation de rechange (batterie)
3. Bornes haut-parleur 4 16 /70V / 100V COM = masse haut-parleur 70V / 100V = connexion + haut-parleur 4 16 = connexion pour haut-parleurs 4 16
4. Déclenchement alarme / Chime
5. Réglage volume chime
6. Reglage volume alarme
7. MIC1/MIC2/MIC3/MIC4 ligne/microphone/ commutateur d'alimentation fantôme

8. Entre equilibree MIC1/MIC2/MIC3/MIC4

9. Interface antenna radio FM

10. Interface d'entrée de ligne bidirectionnelle, utilise pour connecter l'interface de sortie de ligne
11. Interface de sortie de ligne, utilisé pour connecter l'interface d'entrée de ligne
12. Contrôle du volume du téléphone
13. Entre signal telephone
14. Entre emc
15. Entre MUTE
16. Port de contrôle du microphone à distance
    17.Sortie haut-parleur 100V 6 zones

5. Utilisation.

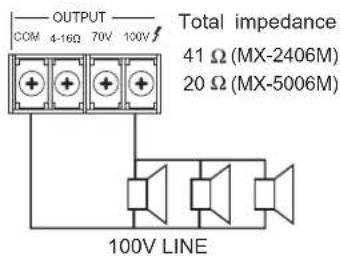

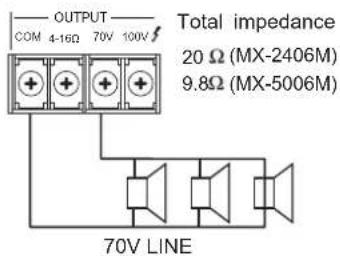

5.1 Connectez les haut-parleurs :

Veillez à ce que l'appareil soit débranché avant de connecter les haut-parleurs.
Si I'appareil est branché, il y a un risque d'électrocution.
- Il n'est pas possible d'utiliser les connexions 4 16 / 70V / 100V simultanement.

Veillez à ce que les câbles des haut-parleurs ne soient pas charges.
- Pendant l'installation des haut-parleurs, veilles à ce que la puissance nominale d'entrée des haut-parleurs à connecter soit plus basse que la puissance nominale de l'appareil.

AVERTISSEMENT

Veillez à ce que la couverture fournie soit fi xée une fois la connexion effectuée.

Ne touchez jamais les connexions des haut-parleurs pour éviter une électrocution.

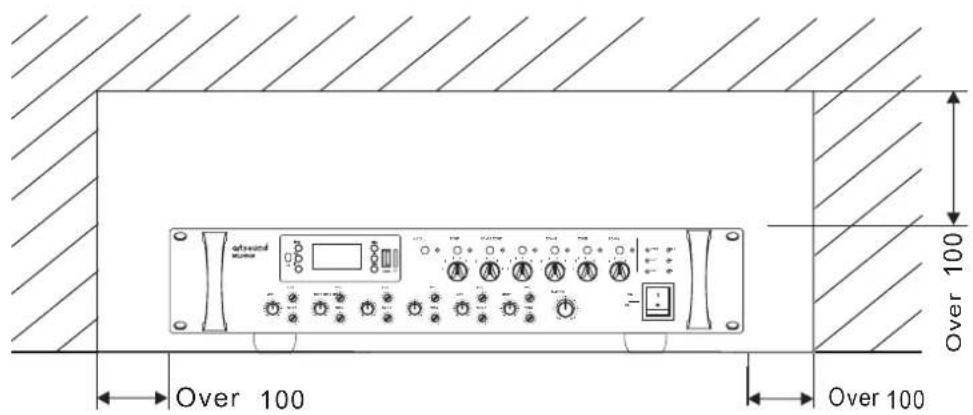

N'installez pas cet amplifi cateur dans un espace confi né avec ventilation insuffi sante.

5.2 Connectez des appareils externes eventuels

Veillez a ce que l'appareil et tous les apparciels connectés aient ete debranches.
- Utiliser le cable correspondant pour connecter cet apparéil et les autres apparéils externes.

5.3 Branchez l'alimentation electrique et connectez l'appareil

Veillez a ce que I'amplificateur et les apparciels connectés soient debranches.
- Tournez le bouton de volume (volume MASTER) vers la gauche
- Connectez le cable d'alimentation AC fourni
- Branchez les appareils externes connectés, puis l'amplificateur

5.4 Utilizez le micro

• Tournez le régulateur de volume de l'entrée可以选择 vers la gauche. Connectez le micro à l'amplificateur.
• Ouvrez le régulateur de volume dans la position souhaitation
• Positionnez le micro et parlez clairement tout en tournant le bouton de volume vers la droite et sans qu'il n'y ait de distorsion.

5.5 Déconnexion

• Tournez le bouton de volume vers la gauche jusqu'au minimum
• Désactivez le bouton ON/OFF sur l'amplificateur, puis sur l'appareil externe connecté.

AVERTISSEMENT

• Attendez environ 5 sec. avant de reconnectcer l'amplificateur après l'avoir etint. Si vous le connectez toujours rapidement, cela peut entraîner la panne de l'amplificateur.
• Meme après la déconnexion, il y a toujours un peu de courant résiduel.
  etirez la fiche de la prise électrique si vous n'utilise pas l'amplificateur pendant longtemps.

5.6 Source multimédia intégrée

• Entrée USB / SD : affichage auto dés que le média a été placé
• Bouton « MODE » - besoin de la source de seLECTION - FM / Bluetooth ou MP3
• Bouton: appui bref : titre précédent / appui prolongé = volume -
• Bouton: appui bref = titre suivant / appui prolongé = volume+
• Bouton : Appuyez pourmettre la musique sur pause, appuyez encore une fois pour continuer la musique

5.7 Fonction Bluetooth

• Appuyez sur la touche « MODE » jusqu'à ce que Bluetooth apparaisse
• Allez dans les paramètres Bluetooth dans appareil à associer et connectez à l'amplificateur
• Une fois connecté, l'appareil est reconnu automatiquement.

5.8 Bouton de selection LINE/MIC/PHANTOM

• Sélectionnez LINE quand on connecte un apparéil externe comme CD, DVD ou autre
• Sélectionnez MIC quand on connecte un micro condensateur avec alimentation
• Sélectionnéz PHANTOM pour utiliser l'alimentation fantôme intégrée 48V pour micros sans alimentation propre.

5.9 Micro appel sélectif (MIC-216)

• Connectez le MIC-216 à l'une des connexions RJ-45 à l'arrière de l'appareil pour utiliser cette possibilité d'appli. seleutive ou générale et I'activation a distance du generateur de sonnerie integre.

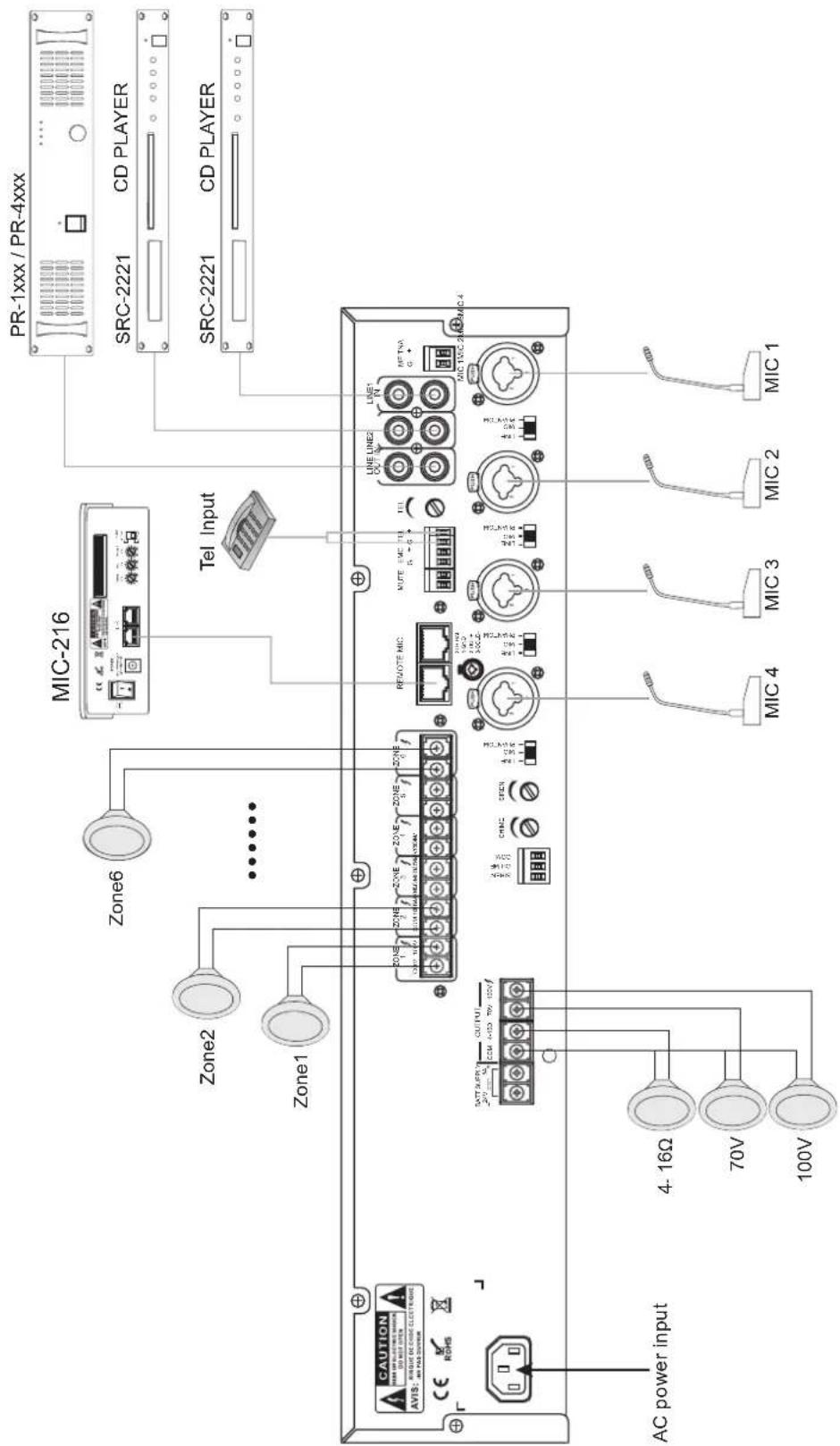

6. Applications.

1. Caracteristiques techniques.

Modèle MX-2406M MX-5006M
Puisance de sortie 240W 500W
Sorties haut-parleur 4~16Ω/ 70V/100V
Sensibilité d'entrée MIC : 5mV ±1mV
	LINE : 350mV±20mV
	AUX : 350mV±20mV
	EMC/TEL : 775mV
Pré-sortie SORTIE AUDIO : 1V±50mV/ 100Ω
Fréquence micro Basse fréquence : ±10dB à 100Hz
	Haute fréquence : ±10dB à10KHz
Réponse de fréquence MIC : 80H 16KHz (±3dB)
	LINE : 20Hz 20KHz (±3dB)
Rapport signal-bruit MIC : ≥65dB; Music : ≥70dB
Total Distorsion harmonique THD+ N≤0,1%
Indicateur Indicateur d'alimentation
Sécurité contre les courts-circuits Court-circuit, pas de tension
Méthode de refroidissement Refroidissement à air
Sécurité Surchauffe/Court-circuit
Plage de température fonctionnement	+5°C~+40°C
Plage de température sauvegarde	-20°C~+70°C
Degré d'humidité autorisé	<95% (pas de condensation)
Tension	~110V 50Hz	~110V 60Hz
	~120V 50Hz	~120V 60Hz
	~220V 50Hz	~220V 60Hz
	~230V 50Hz	~230V 60Hz
	~240V 50Hz	~240V 60Hz
Consommation électrique	380W 800W
Poids	7,2 Kg	8,4 Kg
Dimensions	484 x 353 x 88 mm

8.QFP.

Symptôme	Cause
1. Appareil ne démarre pas	• Contrôlez la tension du cable d'alimentation • L'appareil se trouve encore en « sécurité ». Contrôlez l'indicateur LED et laissez l'appareil refroidir
2. Tout est branché mais il n'y a pas de son	• L'amplificateur n'a pas été branché ou l'alimentation est mal branchée. • Le fusible est défectueux. • Le réglage du volume n'est pas suffisamment haut. • Il n'y a pas de signal entrant • Il y a un court-circuit sur la ligne du haut-parleur
3. Le son disparait	• L'amplificateur s'est mis en mode de sécurité en raison de la température élevée • Il est question d'une mauvaise connexion de haut-parleur
4. Niveau de volume trop bas	• On a connecté des haut-parleurs à faible résistance sur la connexion de haut-parleur 70V/100V • Les régulateurs de volume ne sont pas suffisamment hauts
5. Le son est déformé	• Le signal de volume d'entrée de l'appareil externe ou du micro est trop haut

9. Schéma.

10. Schéma dimensionnel.

Unité : mm

Eloignez tout objet susceptible d'obstruer le flux d'air d'au moins 10 cm de chaque cote de l'appareil, afin d'eviter l'augmentation de la température interne de l'appareil.

Unité : mm

11. Conditions de garantie

Deux ans de garantie a partir de la date d'achat. La garantie se limite à la réparation ou à l'échange du matériel défectueux, pour autant que sa défaillance soit la conséquence d'une utilisation normale et que l'appareil n'ait pas ete endommagé. Artsound decline toute responsabilité à I'egard d'autres frais eventuels associés à la defaillance (p.ex. frais de transport). Pour plus d'informations, reportez-vous a nos conditions generales de vente.

Ce produitporte le symbole de tri selec tif des déchets d'équipements électriques et Electroniques (DEEE).Cela signifie que ce produit doit

etre manipulé conformément à la directive européen 2002/96/CE afin d'être recyclé ou demantelé afin de minimiser son impact sur l'environnement. Pour de plus amples informations, veuillez contacter vos autorités locales ou régionales.

Nous, House Of Music NV, déclarons par la presente que le type d'équipement radio

ARTSOUND est conforme à la directive 2014/53/UE.

L'intégralité du texte de la déclaration de conformité de

I'UE peut être consulté à l'adresse internet suivante :

http://www.artound.be/en/support/downloads

Clause de non-responsabilité : toutes les marques commerciales sont la propriété de leurs détenteurs respectifs. Toutes les specifications et informations sont susceptibles d'être modifiées sans autre avis. De légères variations et différences peuvent apparaitre entre les photos imprimées et le produit réel en raison de l'amélioration du produit.

House Of Music NV - Belgique
