ELL1750 - Pointeur laser RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeur laser
Marque	RYOBI
Modèle	ELL1750
Classe laser	IIIa
Puissance laser	< 5 mW
Longueur d'onde	630-660 nm
Portée du faisceau	Jusqu'à 6,1 m (20 pi)
Précision	± 13 mm à 4,9 m (1/2 po à 16 pi)
Alimentation	2 piles AAA de 1,5 V
Autonomie des piles	1 heure de fonctionnement continu (piles alcalines incluses)
Usage recommandé	À l'intérieur
Fioles de nivellement	2 fioles (horizontale et verticale)
Méthodes de fixation	Base rapporteur, aimant, ventouses, goupilles-poussoir
Entretien et nettoyage	Nettoyer avec un chiffon humide et savon doux. Lentille : chiffon doux ou coton-tige avec produit pour verre. Retirer les piles avant nettoyage.
Sécurité	Ne pas regarder directement le faisceau. Porter une protection oculaire lors de l'utilisation. Ne pas démonter l'appareil.
Pièces détachées	Goupilles-poussoir (réf. 323113016)
Réparabilité	Aucune pièce réparable par l'utilisateur. Garantie de remplacement gratuit sous 3 ans en cas de défaillance due à l'usure normale.
Poids	Non spécifié
Dimensions	Non spécifié

FOIRE AUX QUESTIONS - ELL1750 RYOBI

Comment allumer et éteindre le pointeur laser RYOBI ELL1750 ?

L'interrupteur marche/arrêt se trouve sur le côté du niveau laser. Appuyez sur l'interrupteur pour l'allumer (ON), tirez vers le haut pour l'éteindre (OFF). Après avoir éteint, attendez au moins 5 secondes avant de le rallumer.

Quel type de piles utilise le pointeur laser ELL1750 ?

Il utilise 2 piles AAA de 1,5 V. Pour de meilleures performances, utilisez des piles alcalines de haute qualité. Pour installer, retirez le couvercle des piles en appuyant sur la partie striée, insérez les piles en respectant la polarité, puis replacez le couvercle jusqu'à ce qu'il s'enclenche.

Comment utiliser la base rapporteur pour régler un angle ?

Placez la base rapporteur à plat sur la surface. Sortez les goupilles-poussoir de leur rangement. Utilisez les bulles pour niveler la base à 0° horizontal. Poussez une goupille-poussoir dans le trou inférieur à 0°. Allumez le laser et pivotez le niveau pour régler le faisceau à l'angle désiré (0° à 90°).

Comment fixer le niveau laser avec l'aimant ?

L'aimant peut être utilisé avec ou sans la base rapporteur. Fixez l'aimant sur une surface métallique propre. Utilisez les bulles pour niveler l'appareil, puis allumez le laser et dirigez le faisceau vers le projet.

Comment utiliser les ventouses pour monter le laser ?

Retirez la base rapporteur. Placez l'appareil sur une surface lisse et sans texture sans appuyer sur les ventouses. Utilisez les bulles pour niveler, puis appuyez sur les ventouses jusqu'à ce qu'elles adhèrent fermement. Allumez le laser. Pour décoller, soulevez les languettes situées sur les côtés des ventouses.

Comment sécuriser le laser sur une surface inégale avec les goupilles-poussoir ?

Retirez la base rapporteur. Sortez les goupilles-poussoir de leur rangement. Placez le laser sur la surface et nivelez avec les bulles. Insérez une goupille dans chaque trou sur les côtés de la bride et enfoncez-les dans la surface. Allumez le laser.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement le faisceau laser et ne le projetez pas dans les yeux de quelqu'un, cela peut causer des lésions oculaires graves. Portez toujours une protection oculaire lors de l'utilisation. N'utilisez pas le laser près d'enfants. Éteignez-le quand il n'est pas utilisé. Ne démontez pas l'appareil et n'altérez pas les autocollants.

Comment nettoyer le pointeur laser ?

Avant tout nettoyage, retirez les piles. Nettoyez l'extérieur avec un chiffon humecté d'eau et de savon doux. Pour la lentille, utilisez uniquement un chiffon doux ou un coton-tige humecté de produit de nettoyage pour verre. Évitez les solvants qui peuvent endommager les pièces en plastique.

Que faire si le laser ne fonctionne plus ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Si le problème persiste, sachez que ce laser ne contient aucune pièce réparable par l'utilisateur. En cas de défaillance due à l'usure normale sous 3 ans à compter de la date d'achat, retournez-le avec le reçu pour obtenir un remplacement gratuit. Contactez le service client au 1-800-525-2579.

Quelle est la portée et la précision du laser ?

La portée du faisceau laser est jusqu'à 6,1 m (20 pi) à l'horizontale ou à la verticale. La précision est de ± 13 mm à 4,9 m (1/2 po à 16 pi).

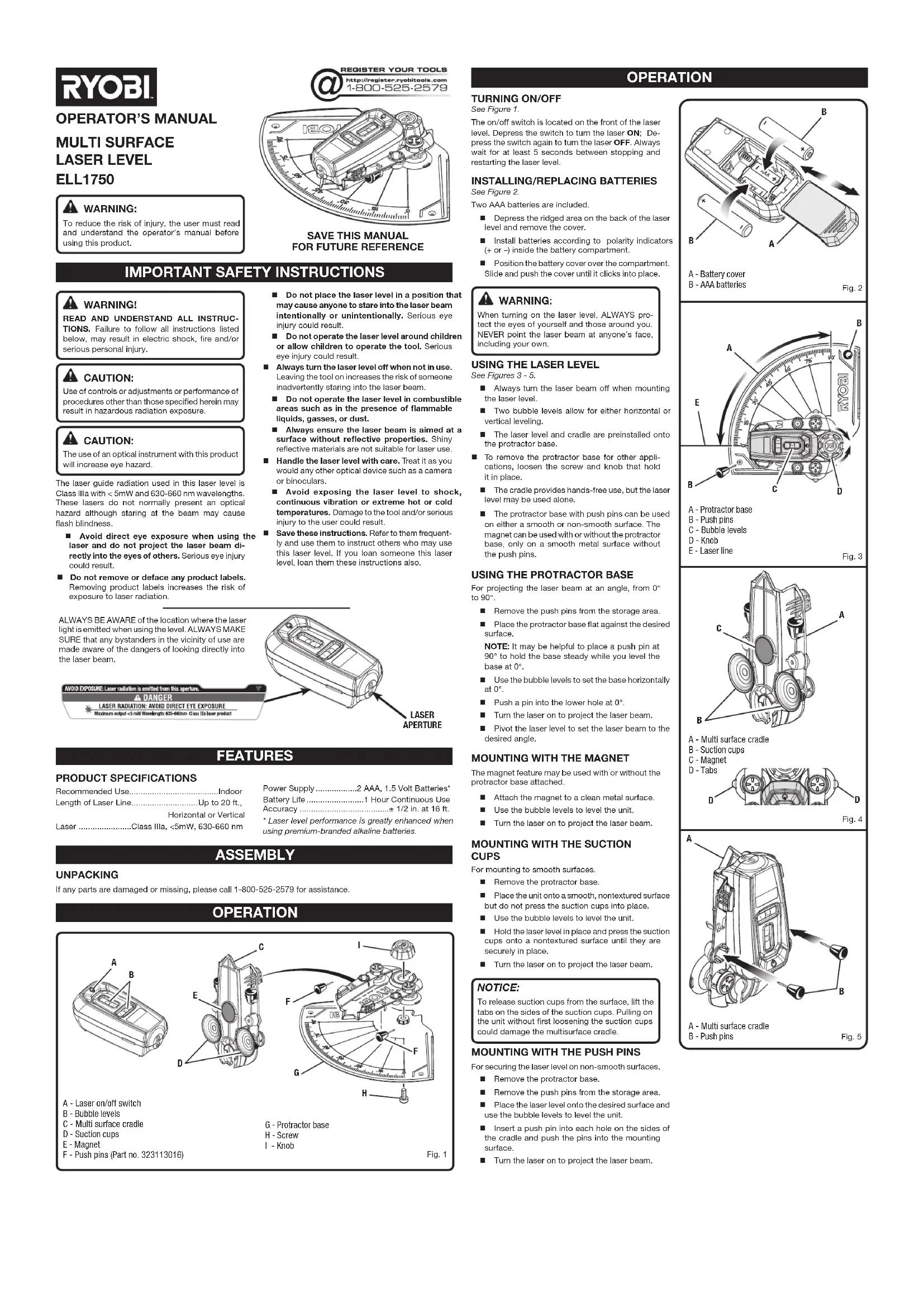

MODE D'EMPLOI ELL1750 RYOBI

États-Unis, Téléphone 1-800-525-2579 • USA, Teléfono 1-800-525-2579

www.ryobitools.com

Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant d'utiliser ce produit.

REGISTER YOUR TOOLS

http://register.ryobitools.com

1-800-525-2579

LIRE ET VEILLER À BIEN COMPRENDRE TOUTES LES INSTRUCTIONS. Le non respect de toutes les instructions ci-dessous peut entraîner un choc électrique, un incendie et / ou des blessures graves.

ATTENTION :

L'usage de contrôles, de réglages ou de procédures ne figurant pas dans ce manuel peut entraîner l'exposition à des rayonnements dangereux.

ATTENTION :

L'usage d'appareils optiques avec ce produit présenterait un danger oculaire.

Le rayonnement du guide laser utilisé sur de niveau est de classe IIIa, avec des longueurs d'onde de 5 mW, 630-660 nm maximum. Ces lasers ne présentent généralement pas un danger pour la vue, toutefois, regarder directement le rayon peut causer un aveuglement temporaire.

■ Éviter le contact oculaire direct avec le laser et ne pas projeter le rayon laser dans les yeux de quiconque. Cela pourrait causer des lésions oculaires graves.
■ Ne pas retirer ou altérer les autocollants apposés sur le produit. Cela accroîtrait le risque d'exposition aux rayonnements laser.

■ Ne pas placer le niveau à un endroit où quiconque pourrait regarder directement dans le faisceau laser, volontairement ou accidentellement. Cela pourrait causer des lésions oculaires graves.
■ Ne pas utiliser le niveau laser à proximité d'enfants ou laisser des enfants l'utiliser. Cela pourrait causer des lésions oculaires graves.
■ Toujours éteindre le laser lorsqu'il n'est pas en usage. Laisser l'outil allumé accroît le risque que quelqu'un regarde accidentellement dans le faisceau laser.
■ Ne pas utiliser le niveau laser dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables.
■ Toujours s'assurer que le faisceau laser est dirigé vers une pièce solide, ne présentant pas de surfaces réfléchissantes. Les matériaux brillants réfléchissants ne sont pas compatibles avec l'utilisation du laser.
■ Manipuler le niveau laser avec précaution. Le traiter comme tout autre appareil optique, tel qu'un appareil photo ou des jumelles.
- Éviter d'exposer le laser à des chocs, des vibrations continues ou des températures extrêmement basses ou élevées. Ceci pourrait causer des dommages à l'outil et/ou des lésions oculaires graves.
Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.

TOUJOURS ÊTRE CONSCIENT de l'emplacement du faisceau lors de l'utilisation du laser. TOUJOURS S'ASSURER que toutes les personnes se trouvant à proximité du lieu d'utilisation soient consciente des risques présentés par un regard direct dans le faisceau du laser.

ÉVITER L'EXPOSITION : Le rayonnement laser est émis de cette ouverture

DANGER

Éviter l'exposition oculaire directe puissance maximale classe IIIa produit laser, < 5mW, 630-660 nm

CARACTÉRISTIQUES

FICHE TECHNIQUE

Usage recommandé ....... à l'intérieur

Longueur du rayon laser....jusqu'à 6,1 m (20 pi), à l'horizontale ou à la verticale Laser ....classe IIIa, < 5mW, 630-660 nm

Alimentation électrique.... 2 piles AAA de 1,5 volt*

Autonomie des piles.... 1 heure de fonctionnement continu sur incluses piles alcalines Précision.... ± 13 mm à 4,9 m (1/2 po à 16 pi)

* L'utilisation de piles alcalines de haute qualité améliore sensiblement les performances du niveau à laser.

ASSEMBLAGE

DÉBALLAGE

Si des pièces sont manquantes ou endommagées, appeler le 1-800-525-2579.

UTILISATION

MARCHE/ARRÊT

Voir la figure 1.

L'interrupteur marche/arrêt se trouve sur le côté du niveau laser. Appuyer sur l'interrupteur pour activer (ON) le niveau laser et la pompe à vide ; tirer l'interrupteur vers le haut pour désactiver (OFF) l'appareil. Après avoir éteint le niveau laser, toujours attendre au moins 5 secondes avant de le rallumer.

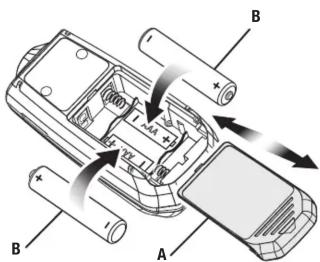

■ Appuyer sur la partie striée au bas du couvercle des piles et retirer le couvercle du niveau laser.
- Installer les piles, en observant la polarité (+ ou -) à l'intérieur du compartiment des piles.
- Placer le couvercle sur le logement des piles. Glisser et pousser le couvercle jusqu'à ce qu'il s'enclenche en place.

AVERTISSEMENT :

Lors de l'utilisation du niveau laser l'opérateur et toutes les personnes présentes doivent TOUJOURS porter une protection oculaire. NE JAMAIS pointer le laser en direction du visage.

UTILISATION DU NIVEAU LASER

Voir les figures 3 - 5.

■ Toujours éteindre le faisceau laser avant de monter le niveau laser.
■ Deux fioles à bulle permettent d'effectuer le nivellement horizontal ou vertical.
■ Le niveau laser et la bride de fixation sont déjà installés sur la base du rapporteur.
■ Pour retirer la base du rapporteur à d'autres fins, desserrer la vis et le bouton fixant la base en place.
■ La bride de fixation offre une utilisation sans avoir recours aux mains, mais le niveau laser peut être utilisé indépendamment.
La base du rapporteur et les goupilles-poussoir peuvent être utilisées sur une surface lisse ou inégale. L'aimant peut être utilisé avec ou sans la base du rapporteur, mais seulement sur une surface métallique lisse et sans les goupilles-poussoirs.

UTILISATION DE LA BASE DU RAPPORTEUR

■ Pour diriger le faisceau laser à un angle de 0° à 90°.
■ Sortir les goupilles-poussoir de l'espace de rangement.
- Placer la base du rapporteur à plat contre la surface désirée.

NOTE : Il peut être utile de placer une goupille-poussoir à un angle de 90° afin de maintenir la stabilité de la base pendant le nivellement de la base à un angle de 0°.

■ Utiliser les bulles pour niveler la base à 0° horizontal.
■ Pousser une goupille-poussoir dans le trou inférieur à 0°.
■ Allumer le laser et diriger le faisceau du laser vers le projet.
■ Pivoter le niveau laser pour régler le faisceau laser à l'angle désiré.

MONTAGE AVEC L'AIMANT

L'aimant peut être utilisé avec ou sans la base du rapporteur fixée.

• Fixer l'aimant sur une surface métallique propre.
  ■ Utiliser les bulles pour niveler l'appareil.
  ■ Allumer le laser et diriger le faisceau du laser vers le projet.

MONTAGE AVEC LES VENTOUSES

■ Pour le montage sur des surfaces lisses.
■ Retirer la base du rapporteur.
- Placer l'appareil sur une surface lisse et sans texture sans toutefois appuyer sur les ventouses.
■ Utiliser les bulles pour niveler l'appareil.
■ Tenir le niveau laser en place et appuyer les ventouses sur une surface lisse et sans texture jusqu'à ce que ces dernières soient fixées fermement.
■ Allumer le laser et diriger le faisceau du laser vers le projet.

AVIS :

Pour décoller les ventouses de la surface, soulever les languettes situées sur les côtés de ventouses. Tirer l'appareil sans avoir décollé les ventouses représente un risque de bris de l'étrier multisurface.

MONTAGE AVEC LES GOUPILLES- POUSSOIRS

■ Pour sécuriser le niveau laser aux surfaces inégales.
■ Retirer la base du rapporteur.
■ Sortir les goupilles-poussoir de l'espace de rangement.
■ Placer le niveau laser sur la surface désirée et utiliser les bulles pour niveler l'appareil.
Insérer une goupille-poussoir dans chaque trou situé sur les côtés de la bride de fixation et enfoncer les goupilles-poussoirs dans la surface de montage.
■ Allumer le laser et diriger le faisceau du laser vers le projet.

ENTRETIEN

AVERTISSEMENT :

Pour éviter des blessures graves, toujours retirer les piles de l'outil avant tout nettoyage ou entretien.

ENTRETIEN GÉNÉRAL

■ Remettre le niveau laser à l'intérieur.
Garder le niveau laser à l'abri de la poussière et des liquides. Nettoyer l'extérieur avec un chiffon humecté d'eau et de savon doux. Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce.

AVERTISSEMENT :

Ne jamais laisser de liquides tels que le fluide de freins, l'essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui peut entraîner des blessures graves.

■ Au besoin, la lentille peut être nettoyée SEULEMENT avec un chiffon doux ou un coton-tige humecté de produit de nettoyage pour le verre.
■ Vérifier régulièrement l'état des piles. Si le niveau ne doit pas être utilisé pendant une période prolongée, retirer les piles.
■ Ne pas démonter le niveau laser. Cela pourrait entraîner une exposition dangereuse au rayonnement laser.
■ Ne pas essayer de remplacer des pièces de la lentille.

DÉPANNAGE

Ce laser ne contient aucune pièce réparable. En cas de défaillance due à une usure normale au cours d'une période de trois ans, à compter de la date d'achat, le retourner, accompagné du reçu de vente pour obtenir un nouveau niveau gratuitement.

TTI CONSUMER POWER TOOLS, INC.

Etats-Unis, Téléphone 1-800-525-2579

RYOBI est une marque de Ryobi Limited et est utilisée en vertu d'une licence accordée par Ryobi Limited.

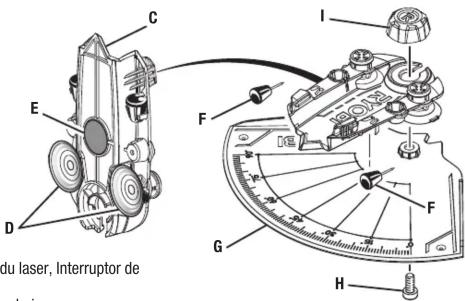

A - Interrupteur de marche/arrêt du laser, Interruptor de encendido/apagado del láser
