Type de produit	Pompe à eau submersible
Marque	Einhell
Modèle	SPU 80/1
Alimentation	230 V ~ 50 Hz
Puissance absorbée	80 W
Débit max.	3000 l/h
Hauteur de refoulement max.	3 m
Profondeur d'immersion max.	3 m
Hauteur de fontaine max. (avec cascade)	1,9 m
Filtre	Cartouche filtrante BIOCELL (filtration biologique)
Moteur	Sans huile, stator coulé en résine, rotor à aimant permanent baigné d'eau
Utilisations	Fontaine en cascade, raccord de gargouille
Protection électrique	Interrupteur FI 30 mA ou 10 mA recommandé
Entretien	Nettoyage du filtre à l'eau tiède ; détartrage si eau calcaire
Garantie	2 ans

FOIRE AUX QUESTIONS - SPU 80/1 EINHELL

Comment installer la pompe SPU 80/1 ?

Placez la pompe sur une surface horizontale élevée au fond du bassin. Branchez-la exclusivement sur une prise de courant de sécurité réglementaire. Ne l'utilisez jamais hors de l'eau.

Qu'est-ce que le filtre BIOCELL ?

Le filtre BIOCELL utilise un matériau poreux spécial pour le nettoyage naturel et biologique de l'eau. Il dégrade les salissures organiques via des bactéries, transformant les substances toxiques en nourriture pour plantes.

Quels sont les débits et hauteurs maximales ?

Le débit maximal est de 3000 l/h et la hauteur de refoulement maximale est de 3 mètres.

Puis-je utiliser la pompe dans une piscine ?

Oui, mais uniquement si l'installation électrique est protégée par un interrupteur différentiel (FI) de 30 mA ou 10 mA et que personne ne se trouve dans l'eau pendant le fonctionnement.

Comment fonctionne la fontaine en cascade ?

Installez la pompe de sorte que la tête de la fontaine dépasse le niveau d'eau. Pour utiliser uniquement la cascade, tournez le robinet d'arrêt du raccord de gargouille d'un quart de tour dans le sens des aiguilles d'une montre pour le fermer.

Comment utiliser le raccord de gargouille ?

Vous pouvez raccorder un tuyau flexible de diamètre 9 mm ou 13 mm. Ouvrez le robinet d'arrêt en tournant dans le sens inverse des aiguilles d'une montre. Pour un fonctionnement seul, tournez le raccord complet de 90°.

Comment entretenir la pompe ?

Contrôlez régulièrement la pompe. Si le débit diminue, nettoyez le filtre à l'eau tiède. En cas d'eau calcaire, nettoyez les pièces rotatives à intervalles réguliers.

Quelles sont les précautions de sécurité ?

Débranchez toujours avant l'entretien. N'utilisez jamais un câble endommagé. Ne refoulez pas de liquides agressifs ou abrasifs. Protégez la pompe du gel et empêchez l'accès aux enfants.

Quelle est la puissance de la pompe ?

La puissance absorbée est de 80 W sous 230 V ~ 50 Hz.

Comment commander des pièces détachées ?

Indiquez le type d'appareil, le numéro d'article, le numéro d'identification et le numéro de la pièce de rechange nécessaire. Contactez votre revendeur ou le service après-vente Einhell.

MODE D'EMPLOI SPU 80/1 EINHELL

1. Etendue des fournitures

1 Pompe de jet d'eau avec cartouche filtrante BIOCELL
1 cascade fontaine
1 Raccord de gargouille

2. Caractéristiques techniques

Branchement secteur 230V \~ 50Hz

Puissance absorbée 80 W

Débit max.. 3000 l/h

Hauteur de refoulement max. 3 m

Profondeur d'immersion 3 m

Hauteur de fontaine avec fontaine en cascade max

1,9 m

3. Pompe

Pompe à moteur submersible universelle de grande puissance pour un fonctionnement continu dans la pièce d'eau.

● Moteur sans huile
- Stator coulé hermétiquement en résine.
● Rotor à aimant permanent baigné d'eau

4. Filtre d'aspiration BIOCELL

Le filtre d'aspiration de la pompe de jet d'eau fonctionne avec la cartouche filtrante BIOCELL. BIOCELL est un matériau spécial pour le nettoyage naturel et biologique de l'eau. Tandis que les filtres mécaniques normaux ne peuvent que retanir les particules de salissure telles que les restes de plantes, les Insectes morts etc., le filtrage biologique dégrade la saïssure et même les substances troubles. Ceci est réalisé par des bactéries formant du salpêtre. BIOCELL, un matériau poreux particulièrement développé pour le filtrage biologique, offre à ces bactéries les conditions idéales à leur propagation. Dans le filtre BIOCELL, les substances organiques toxiques sont transformées en nourriture de plantes naturelle - un processus naturel qui contribue dans une large mesure à l'équilibre biologique dans la pièce d'eau.

5. Consignes de sécurité

Un choc électrique peut être mortel. Pour cette raison, respectez impérativement les consignes suivantes:

• La pompe doit être reliée exclusivement à une prise de courant de sécurité réglementaire.
• L'utilisation de la pompe dans des piscines, des pièces d'eau et des jets d'eau ainsi que dans leur zone de sécurité n'est autorisée que si l'installation électrique a été effectuée selon VDE 0700, partie 702 et partie 738: déclencheur par courant de défaut (interrupteur FI) actionné par un courant de défaut de 30mA ou 10mA. Veuillez demander conseil à votre spécialiste électricien.

Attention! Il est interdit de faire fonctionner la pompe si des personnes se trouvent dans le bassin.

• Les pompes avec un câble d'alimentation de 3 m ne sont autorisées que pour un fonctionnement dans des édifices. Pour un fonctionnement en dehors d'édifices, il est prescrit d'utiliser des pompes avec un câble d'alimentation de 10 m, au moins HO5RN-F.
• Avant tout travail d'entretien, retirez la fiche de la prise de courant.
• Dans le cas où le câble de la pompe ou la fiche seraient endommagés, ne réparez pas le câble. Ne faites plus fonctionner la pompe.
• Evitez en tout cas de refouler des liquides aggressifs ou des substances abrasives (effet abrasif).
• Ne suspendez jamais la pompe librement par la conduite de refoulement ou par le câble électrique.
• Préservez la pompe du gel.
• Empêchez l'accès des enfants par des mesures appropriées.
• Le raccordement au réseau électrique, aux câbles de rallonge ou aux câbles de raccordement ainsi qu'aux adaptateurs n'est pas autorisé sans contact de protection.

6. Mise en service

La mise en service doit être effectuée dans le plein respect des consignes de sécurité ci-dessus. Placez la pompe sur une surface horizontale élevée du fond de bassin (ceci empêche une salissure excessive par la boue du fond).

N'utilisez jamais la pompe en dehors de l'eau.

7. Fonctionnement de fontaine

Vous avez le choix entre 3 possibilités d'utilisation: ● Fontaine en cascade seule
- Fontaine en cascade conjointement avec le raccord de gargouille pour des jeux d'eau
● Le raccord de gargouille pour des jeux d'eau seul

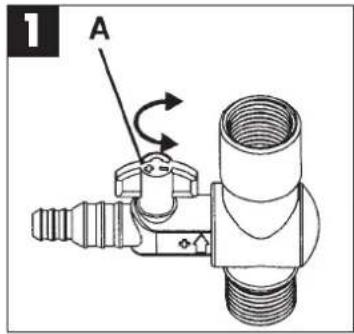

Fonctionnement uniquement avec fontaine en cascade (voir fig. 1):

En installant la pompe dans la pièce d'eau, veillez à ce que la tête de la fontaine dépasse le niveau d'eau. Si vous utilisez seulement la fontaine en cascade, vous devez tourner le robinet d'arrêt (A) du raccord de gargouille d'un quart dans le sens des aiguilles d'une montre pour le former.

Fonctionnement de la fontaine en cascade et du raccord de gargoulle (voir fig. 1):

L'installation de la pompe s'effectue comme décrit ci-dessus. Vous pouvez aussi relier des jeux d'eau au raccord de gargoulle avec un tuyau flexible d'un diamètre intérieur de 9 mm ou de 13 mm.

Vous pouvez ouvrir le raccord de gargouille en tournant le robinet d'arrêt (A) dans le sens inverse des aiguilles d'une montre.

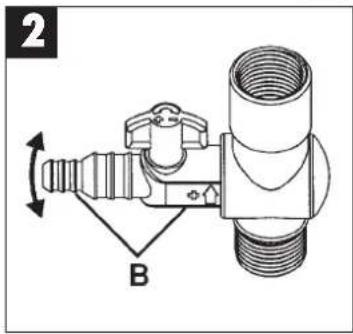

Fonctionnement uniquement avec raccord de gargouille (voir fig. 2):

Ici il faut tourner le raccord complet (B) de 90°. Alnsi toute l'eau coule dans le raccord de gargouille et rien dans la fontaine.

F

8. Entretien

• Nous vous recommandons un contrôle et un entretien réguliers pour assurer une longue durabilité et un service sans défaut.
• En cas d'une diminution de la hauteur de refoulement ou du débit, il faut nettoyer le filtre à l'eau tiède.
• Si votre eau est calcaire, nettoyez les pièces rotatives de la pompe à intervalles réguliers.

9. Commande de pièces détachées

Il faut indiquer les données suivantes en cas de commande de pièces de rechange :
- le type de l'appareil
● le numéro d'article de l'apparell
- le numéro d'identification de l'appareil
- le numéro de la pièce de rechange nécessaire

NL

1. Levering

Le sousigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Nous fourmiseons une garantie de 2 ans pour l'appareil document dans le mode d'emploi, en cas de vice de notre produit. Le dédié de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour la faire valeur de la garantie est un entraition en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre apparail selon l'application prévent.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Alemagne ou des pays respectible du partenaire commercial principal en complément des prescriptions légales locales. Veuillez ruler l'intelocuisur ou services préservants compensent pour votre région ou l'acrosse médiomnien ci-dessous.
