Typ produktu	Ponorné čerpadlo
Značka	Einhell
Model	SPU 80/1
Napájanie	230 V ~ 50 Hz
Príkon	80 W
Max. prietok	3000 l/h
Max. výtlačná výška	3 m
Max. hĺbka ponoru	3 m
Max. výška fontány (s kaskádou)	1,9 m
Filter	Filtračná vložka BIOCELL (biologická filtrácia)
Motor	Bez oleja, stator zaliaty živicou, rotor s permanentným magnetom obmývaný vodou
Použitie	Kaskádová fontána, pripojenie na sošku
Elektrická ochrana	Odporúča sa prúdový chránič FI 30 mA alebo 10 mA
Údržba	Čistenie filtra teplou vodou; odvápnenie pri tvrdej vode
Záruka	2 roky

Často kladené otázky - SPU 80/1 EINHELL

Ako nainštalovať čerpadlo SPU 80/1?

Umiestnite čerpadlo na vyvýšený vodorovný povrch na dne nádrže. Pripojte ho výhradne do predpísanej bezpečnostnej zásuvky. Nikdy ho nepoužívajte mimo vody.

Čo je filter BIOCELL?

Filter BIOCELL používa špeciálny pórovitý materiál na prírodné a biologické čistenie vody. Baktérie rozkladajú organické nečistoty a premieňajú toxické látky na potravu pre rastliny.

Aké sú maximálny prietok a výška?

Maximálny prietok je 3000 l/h a maximálna výtlačná výška je 3 metre.

Môžem použiť čerpadlo v bazéne?

Áno, ale len ak je elektrická inštalácia chránená prúdovým chráničom (FI) 30 mA alebo 10 mA a počas prevádzky sa nikto nenachádza vo vode.

Ako funguje kaskádová fontána?

Nainštalujte čerpadlo tak, aby hlava fontány presahovala hladinu vody. Ak chcete používať iba kaskádu, otočte uzatvárací ventil prípojky na sošku o štvrtinu otáčky v smere hodinových ručičiek, aby ste ho zatvorili.

Ako používať prípojku na sošku?

Môžete pripojiť ohybnú hadicu s priemerom 9 mm alebo 13 mm. Otvorte uzatvárací ventil otáčaním proti smeru hodinových ručičiek. Pre samostatnú prevádzku otočte celú prípojku o 90°.

Ako udržiavať čerpadlo?

Pravidelne kontrolujte čerpadlo. Ak prietok klesne, vyčistite filter teplou vodou. Pri tvrdej vode pravidelne čistite rotujúce časti.

Aké sú bezpečnostné opatrenia?

Pred údržbou vždy odpojte od siete. Nikdy nepoužívajte poškodený kábel. Nečerpajte agresívne alebo abrazívne kvapaliny. Chráňte čerpadlo pred mrazom a zabráňte prístupu deťom.

Aký je výkon čerpadla?

Príkon je 80 W pri 230 V ~ 50 Hz.

Ako objednať náhradné diely?

Uveďte typ zariadenia, číslo výrobku, identifikačné číslo a číslo potrebného náhradného dielu. Kontaktujte svojho predajcu alebo servisnú službu Einhell.

NÁVOD NA OBSLUHU SPU 80/1 EINHELL

1 fontánové čerpadlo s filtračnou vložkou BIOCELL 1 stupňová fontána 1 splachovacia prípojka

2. Technické údaje

sietové pripojenie: 230 V \~ 50 Hz

príkon: 80 W

prepravná výška, max. 3 m

híbka ponorenia max. 3 m

Nasávaci filter fontánového čerpadla pracuje s filtračnou vložkou BIOCELL. BIOCELL je speciálny materiál pre prirožené, biologické čistenie vody. Normálne, mechanické filtre dokázu zachytávať len čistočky nečistót, ako napriklad zvyšky rastín, mrty v hmyz apod., avšak pri biologickje filtráci si odbúravaju nečistoty ako aj zakafujúce látky. To sa uskutočruje pomocou baktéri vioniacích liadok, BIOCELL, porézný materiál speciálne vyvinutý pre biologickú filtráciu, poskytuje týmto baktárlám ideálne podmienky pre ich rozmnožovanie. Vo filtrí BIOCELL sa premiěňaju jedovate, organicke zložky na priroženú rastilinnú potravu. Je to prirodzený proces, ktorý vysokou mierou prispieva k vytvoreniu biologickej rovnováhy v záhradnom rybniku.

Elektrický úder môže byť životu nebezpečný, preto je potrebné dodržiavať nasledovné pokyny:

• Čerpadlo je možné zapojit len na zásuvke s ochrannými kontaktmi podľa predpisor
• Použhvanie čerpadla v bazénoch, záhradných rybnikoch a fontánach ako aj v ich ochrannej oblasti je pripustné len vtedy, ak je elektroinstalácia vytvorená podľa VDE 0700 časť 702 a časť 738: Ochranný spínač proti chybověmu průdu (spinanie FI) s chybovým průdom 30 mA resp. 10 mA. Prosím informujte sa u odborného elektrikára.

Pozor! Čerpadlo nesmie byt' prevádzkované, ak sa v nádrži nachádzajú osoby.

• Čerpadlá s 3m sieťovým vedením sú určené len na prevádzku vo vnútri budov. Čerpadlá s 10m sieťovým vedením s min. H05RN-F sú určené len na prevádzku mimo budov.
• Pred každou údržbovou prácou vytiahnut' elektricky kábel zo siete.
• Ak by boli kábel alebo zástróka čerpadla poškodené, je zakázané takýto kábel opravoval! Čerpadlo v takom stave nesmie byť prevádzkované.
• V každom prípade sa má zabránif prečerpávaniu agresívnych tekutín ako aj tekutín obsahujúcich abrazivne látky (pôsobiace ako šmirgel).
• Čerpadlo nikdy nevešaf voľne za tlakové vedenie alebo za elektrické vedenie.
• Čerpadlo chránte pred mrazom.
• Pristup deform je potrebné zamedzit vhodnymi opatreniami.
• Použitie sieťových rozvodov, predlžovacích káblov alebo pripojných vedení, adaptérov bez ochranných kontaklov je zakázané.

6. Uvedenie do prevádzky

Uvedenie do prevádzky sa musí uskutočnit' pri dodržani hore uvedených bezpečnostných predpisov. Postavte čerpadlo na vodorovní plochu vyššiu ako je dno nádrže (zabraňuje sa tak nadmernému znečistení kalom z dna nádrže). Čerpadlo nesmie byť prevádzkované mimo vody.

7. Prevádzka fontány

Existujú 3 možnosti použitia: ● len stupňová fontána
● stupňová fontána v spojeni so splachovacou vodnou prípojkou pre vodné hry
- len splachovacia vodná prípojka pre vodné hry

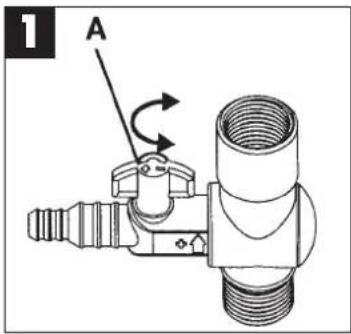

Prevádzka len so stupňovou fontánou: (pozri obr. 1)

Pri inštalácii čerpadla do rybníka je potrebné dbať na to, aby hlava fontány presahovala nad hladinu vody. Ak sa použiva iba slupňová fontána, musite otočit uzatvárací kohútk (A) splachovacej pripojky o štvřt otáčky v smere hodinových ručičiek, aby sa tak kohútk uzavrel.

Prevádzka stupňovej fontány a splachovacej vodnej prípojky: (pozri obr. 1)

Inštalácia čerpadla sa uskutočnuje tak, ako to je popísané vyššie. Na vodnú splachovacu pripojku môžete dodatočne pripojít vodné hry pomocou hadice s vnútorným priemerom 9 mm alebo 13 mm. Splachovacia pripojka môže byf otvorená otočením uzatváracieho kohúтика (A) proti smeru hodinových ručičiek.

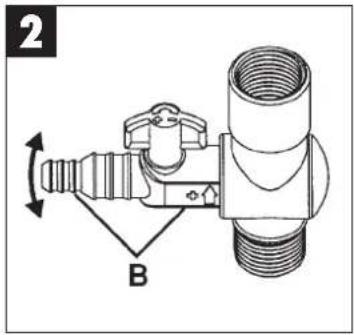

Prevádzka len so splachovacou vodnou prípojkou: (pozri obr. 2)

Pritom musí byť otočená celá prípojka (B) o 90°. Takto tečle všetka voda cez splachovaciu prípojku a nie cez fontánu.

8. Údržba

Pre dlhů životnosť a neprerušenů prevádzku odporůčame pravidelné kontroly a starostlivosť. Pri znižujúcej sa prepravnej výške (fontány) alebo prepravného výkonu musí byť filter vyčistený vlažnou vodou.

Pri vápenatej vode čistit rotujúce súčasti čerpadla v primeraných časových odstupoch.

9. Objednanie náhradných dielov

Pri objednávani náhradných dielov je potrebné uviesť nasledovné údaje:

● typ pristroja
● výrobné číslo pristroja
- identifikačné čislo pristroja
- číslo potrebného náhradného dielu

Na pristrol poplozený v návodo na obslúnu poskytujame záruku 2 roky, ktorá sa vzfahujo na prípod, koby bol vyrobok chybrý. Záručna 2 rodná ichota sa začlna prechodom náka siebo prevzalmi prietrojs zaksznikom.

Predpoklarom pre uplatnenie nároka, zo zinýky je zanivne čekžba pristroja podla národa na obstnu; ako aj použivanie pristroja výstněké kan na čeky, na které bolurčeny.

Bamozrejme Vím ostívajů zachované zákonom predpísané príva na záruku vpe dobu trvanla týchto 2 rokov.

Zanlós plat' pre atlasć Spokoroj nepatrikcy Namwisko stoba pristušnjem kojim regionalneho havného celinbuzreho partners ako dophreras k loksílna plistným zakoným predpisom. Prosim informuje sa u Vilaho koncebného partners pralačnáho regionalneho zveznickáho serváu slabo na dos uvedansí servánaj odrosz.

GARANTIEURKUNDE

Kopitrovanie siebo iné rozmnožovanie dokumentácie a spireycodných pokladov produktov, a to aj čistocne, je papustné len s výslovním povolením spoklastnosti ISC GmbH.
