MODE D'EMPLOI DL-MH EINHELL
Veuillez respecter les indications du mode d'emploi
Utilisez des lunettes de protection
Porter une protection de l'ouïe !
Gehoorbeschermer dragen
avant la première mise en service du marteauburineur, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'appareil.
1. Etendue des fournitures
● 1 Marteau-burineur
● 1 Raccord enfichable R 1/4"
● 1 Ressort tendeur rapide
2. Caractéristiques techniques
● Pression de service admissible max. 6 bar
● Consommation d'air 113 l/min.
● Prise de burin (à six pans) 10 mm
- Levée 43 mm
- Nombre de courses 4500 courses/min.
● Diamètre recommandé du tuyau ∅ 9 mm
- Qualité de l'air comprimé: nettoyé et graissé à brouillard d'huile
● Alimentation en air:
par une unité d'entretien avec réducteur
de pression du filtre et graisseur à brouillard d'huile
● Puissance du compresseur:
Puissance de remplissage du compresseur: env. 250 l/min. ceci correspond à une capacité du moteur de 2,2 kW.
● Valeurs de réglage pour service:
Pression de service réglée sur le réducteur de le pression ou sur le réducteur de pression du du filtre: 6 bar.
A respecter:
Pendant les travaux avec le marteau-burineur, portez des vêtements appropriés, en particulier des lunettes et des gants de protection ainsi qu'un casque-antibruit. Observez les consignes de sécurité.

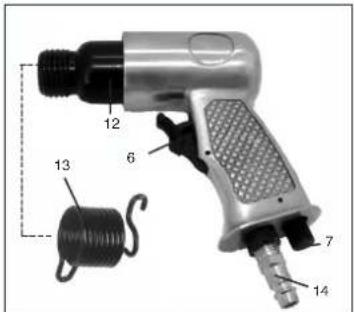

3. Illustration
6 Gâchette
7 Vis de réglage d'air
12 Cylindre
13 Resson tendeur
14 Raccord enfichable pour le raccord d'air
4. Utilisation conforme aux fins
Le marteau-burineur est un outil pneumatique à emploi multiple. Il est approprié p.ex. pour des travaux de burnage de rainures, pour décrépir du carrelage ou de l'enduit extérieur, pour le percement de maçonnerie, le tronçonnage ou la coupe de tôles et pour décrépir des boulons et des rivets.
L'air s'échappe sur le boîtier, en avant.
Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.
A noter:
Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.
F
5. Consignes de sécurité
Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.
- N'employez le marteau-burineur que pour le but pour lequel il a été conçu.
- Faites attention aux étincelles à proximité de matériaux inflammables.
- Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
- Ne travaillez qu'en état de calme et de concentration.
- N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.
- L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.
- N'utilisez jamais d'oxygène ou de gaz inflammable comme source d'énergie.
- Ne laissez jamais fonctionner l'appareil à vide pendant un temps prolongé.
- Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.
- N'employez que des pièces de rechange originales.
- Pendant votre travail avec le marteau-burineur, portez les vêtements de protection nécessaires, en particulier des lunettes et des gants de protection ainsi qu'un casque anti-bruit.
6. Mise en service
Vissez le raccord enfichable fourni dans le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité. Insérez le burin désiré dans la prise à six pans du marteau-burineur. Mettez le ressort tendeur sur le burin. Vissez le ressort tendeur sur le filetage du cylindre jusqu'à la butée. En même temps, maintenez le ressort tendeur par l'étrier de retenue avant. Raccordez le marteau-burineur à un compresseur ou à un réseau d'air comprimé à puissance suffisante. Utilisez à cet effet un tuyau d'air comprimé flexible (∅ 9 mm à l'intérieur) avec raccord de fermeture rapide. Veillez à ce que la vis de réglage d'air (7) soit ouverte. Avancez le marteau-burineur vers l'objet à travailler. En actionnant la gâchette (6), le marteau-burineur se met en marche.
Séparez l'appareil de la source d'air comprimé avant de changer le burin. Dévissez le ressort tendeur du cylindre du marteau-burineur en maintenant le ressort tendeur par l'étrier de retenue arrière. Maintenant vous pouvez changer le burin, comme décrit ci-dessus. On devrait graisser régulièrement la queue du burin avec de la graisse normale.
7. Maintenance et entretien
Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi qu'un fonctionnement sans défaillance. Nettoyez à fond l'appareil immédiatement après le travail.
Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre marteau-burineur. N'utilisez que de l'huile spéciale de machine.
Vous avez plusieurs possibilités pour le graissage:
7.1 à l'aide d'un graisseur à brouillard d'huile Un graisseur à brouillard d'huile est inclus dans l'unité d'entretien complète qui est fixée au compresseur.
7.2 manuel
Si votre appareil ne dispose ni d'une unité d'entrelien ni d'un graisseur de ligne, on devra mettre 3 à 5 gouttes d'huile dans le raccord d'air comprimé avant chaque mise en service de l'outil pneumatique. Si l'outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d'huile dans le raccord d'air comprimé avant la mise en circuit.
Ne conservez votre outil pneumatique que dans des locaux secs.
Accessoires
Huile spéciale pour outils
pneumatiques: 500 ml Art.No.: 41.383.10
Resssort tendeur Art.No.: 41.390.15
Set de burins pour pierres Art.No.: 41.390.11
Set de burins pour mélaux Art.No.: 41.390.10
- Pièces usées
- Dommages causés par une pression de service inadmissible.
- Dommages causés par un air comprimé non-conditionné.
- Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.
Geachte Klant,
Nous tourneuses une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le cêta de 2 ans commences avec la transmission ou risque ou la prise en charge de l'appareil par le client. La condition de base pour la faire valier de la garantie est un entretion en bonne et due forme conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.
Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.
La garantie est valatre pour l'ensemble de la République Fédicaine d'Alismagne ou des pays respectifs du personaire commercial principal on complément des prescriptions légales locales. Veutiez noter l'intervoculur du service après-vents compaient pour votre région ou l'adresse mentionnaire ci-dessous
© CERTIFICADO DE GARANTIA
© Pour toutes informations ou service après
vente, merci de prendre contact avec voire
reventeur
NL Einhell Bengelux
Vidstorn 44
NL-4815 PK Breda
Tel. 076 5986470, Fax 076 5986476
E Comercial Einhell, S.A.
Travasia Villa Ester, 9 B
Poligono Industrial El Nopal
E-28119 Algete-Madrid
La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autoriste qu'avec l'agrément exprès de l'entreprise ISO GmbH.
NL
Veuillez respecter les indications du mode d'emploi
Utilisez des lunettes de protection
Porter une protection de l'ouïe !
Gehoorbeschermer dragen
avant la première mise en service de la visseuse à percussion, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'apparell.
1. Etendue des fournitures
● 1 Visseuse à percussion 1/2" avec mécanisme de percussion à frappe de marteau
● 1 Raccord enfichable R 1/4"
2. Caractéristiques techniques
● Couple de desserrage max. 312 Nm
● Domaine de fonctionnement
(taille max. du filetage) M14
● Pression de service admissible max. 6 bar
● Emissions de bruit selon DIN 45 635, Partie 20
● Niveau de puissance
acoustique LWA/max. 103 dB(A)
● Valeur d'émission du poste
de travail L PA/max. 93 dB(A)
- Niveau de pression acoustique à impulsions max. agissant sur la surface de mesure L PA/max. 1m 90 dB(A)
● Vibration (sous charge) 3,1 m/s
selon DIN EN 28662 Partie 1
ou E DIN ISO 8662 Partie 7
● Prise carrée 1/2 Zoll
● Consommation d'air env. 113 l/min.
● Diamètre recommandé du tuyau ∅ 9 mm
● Qualité d'air comprimé:
nettoyé et graissé à brouillard d'huile
● Alimentation en air:
par une unité d'entretien avec réducteur de pression du filtre et graisseur à brouillard d'
● Puissance du compresseur
Compresseur avec une puissance de remplissage d'env. 250 l/min ceci correspond à une capacité du moteur de 2,2 kW.
● Valeurs de réglage pour le service
Pression de service réglée sur le réducteur de pression ou sur le réducteur de pression du filtre: 6 bar
A respecter:
Pendant les travaux avec la visseuse, portez les vêtements appropriés.
Observez les consignes de sécurité.
- Illustration
Pos. Désignation
6 Gâchette
15 Régulateur d'air ou régulateur du couple
17 Levier de guidage pour la rotation à droite ou à gauche (boulon)
24 Carré pour la prise de la noix (arbre de prise)
49 Raccord enfichable pour le raccord d'air comprimé
4. Utilisation conforme aux fins
La visseuse à percussion est un appareil pneumatique pratique aussi bien utilisée dans le domaine du bricolage domestique que dans le domaine automobile. Elle se prête au vissage et dévissage d'unions visées dans les garages (montage de pneus p.ex.) ainsi que dans l'agriculture.
L'air s'échappe vers le bas au-dessus de la gâchette. Selon DIN, les embouts et les rallonges sont munis d'une goupille de sécurité et d'un anneau élastique d'arrêt. Les embouts peuvent être changés aisément et vite. Le raccordement de l'air comprimé s'effectue par un raccord enfichable et un raccord à fermeture rapide.
Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.
F
F
A noter:
Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.
5. Consignes de sécurité
Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.
- N'employez la visseuse à percussion que pour le but pour lequel elle a été conçue.
- Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
- Ne travaillez qu'en état de calme et de concentration.
- N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.
- L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.
● N'utilisez jamais d'oxygène ou de gaz
inflammable comme source d'énergie. - Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.
- N'employez que des pièces de rechange originales.
- Ne laissez jamais fonctionner la machine à vide pendant un temps prolongé.
- Pendant votre travail avec la visseuse, portez les vêtements de protection nécessaires.
- Portez un casque anti-bruit et des gants de protection!
6. Mise en service
Vissez le mamelon à emboîter ci-joint dans la prise d'air après avoir entouré auparavant le filetage de 2-3 couches de bande d'étanchéité. Enfichez l'embout nécessaire sur le carré. Réglez le bon sens de rotation sur le levier de renvoi.
R = Rotation à gauche/desserrer la vis, F = Rotation à droite/serrer la vis. Mettez l'embout sur la tête de la vis. Actionnez la gâchette. En appuyant légèrement sur le régulateur d'air et en le tournant en même temps, on peut régler l'alimentation en air. Marque 4 = couple max., marque 1 = couple min.
coupé man, intérê à coupé mûts de raccordement à la source d'air comprimé s'effectue par un tuyau flexible d'air comprimé avec raccord à formeture rapide. Vous obtiendrez la puissance optimale de votre visseuse conjointement avec un tuyau d' air comprimé LW 9 mm.
7. Maintenance et entretien
Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi'un fonctionnement sans défaillance. Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre visseuse à percussion. N'utilisez que de l'huile spéciale de machine.
Vous avez plusieurs possibilités pour le graissage:
7.1 à l'aide d'un graisseur à brouillard d'huile Un graisseur à brouillard d'huile est inclus dans l'unité d'entretien complète qui est fixée au compresseur.
7.2 manuel
Avant toute mise en service de votre outil pneumatique, vous devriez mettre 3 à 5 gouttes d'huile spéciale de machine dans le raccord d'air comprimé. Si l'outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d'huile dans le raccord d'air comprimé, avant de mettre l'appareil en marche.
Ne conservez votre outil pneumatique que dans des locaux secs.
Accessoires
Huile spéciale pour outils
pneumatiques 500 ml Art.No. 41.383.10
- Pièces usées
- Dommages causés par une pression de service inadmissible.
- Dommages causés par un air comprimé non-conditionné.
- Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.
Geachte Klant,
15 Regulador de aire o de par
Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.
Nous tourneuses une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le cêta de 2 ans commences avec la transmission ou risque ou la prise en charge de l'appareil par le client. La condition de base pour la faire valier de la garantie est un entretion en bonne et due forme conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.
Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.
La garantie est valatre pour l'ensemble de la République Fédicaine d'Alismagne ou des pays respectifs du personaire commercial principal on complément des prescriptions légales locales. Veutiez noter l'interlocuteur du service après-vents compaient pour votre région ou l'adresse mentionnaire ci-dessous
© CERTIFICADO DE GARANTIA
© Pour toutes informations ou service après
vente, merci de prendre contact avec votre
reventeur
NL Einhell Bengelux
Vidstorn 44
NL-4815 PK Breda
Tel. 076 5986470, Fax 076 5986476
E Comercial Einhell, S.A.
Travasia Villa Ester, 9 B
Poligono Industrial El Nopal
E-28119 Algete-Madrid
La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autoriste qu'avec l'agrément exprès de l'entreprise ISO GmbH.
