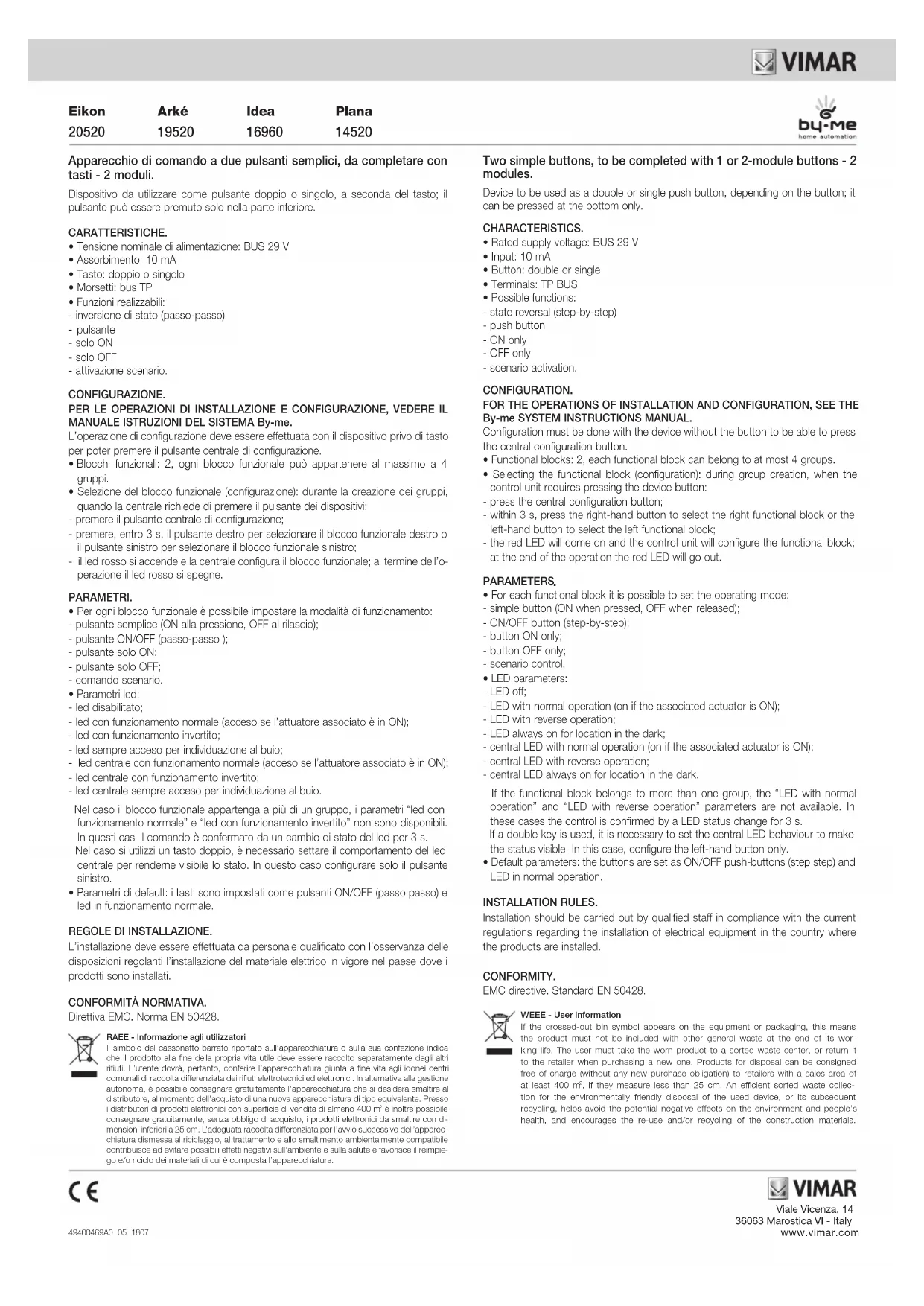

MODE D'EMPLOI R20520 Vimar

Deux poussoirs simples, à compléter avec touches interchangeables 1 ou 2 modules - 2 modules. Dispositif à utiliser en tant que bouton double ou simple, selon la touche ; le bouton ne peut être appuyé que dans la partie inférieure. CARACTÉRISTIQUES.

• Tension nominale d’alimentation : BUS 29 V

• Touche : double ou simple

• Fonctions réalisables : - inversion d’état (pas à pas) - bouton - seulement ON - seulement OFF - activation situation. CONFIGURATION. POUR LES OPÉRATIONS D’INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL D’INSTRUCTIONS DU SYSTÈME By-me. L’opération de configuration doit être effectuée avec le dispositif exempt de touche pour pouvoir appuyer sur le bouton central de configuration.

• Blocs fonctionnels : 2, chaque bloc peut appartenir au maximum à 4 groupes.

• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, lorsque la centrale demande d’appuyer sur le bouton des dispositifs : - appuyer sur le bouton central de configuration ; - appuyer, dans les 3 secondes, sur bouton de droite pour sélectionner le bloc fonc- tionnel droit ou le bouton de gauche pour sélectionner le bloc fonctionnel gauche ; - le led rouge s’allume et la centrale configure le bloc fonctionnel ; à la fin de l’opéra- tion, la led rouge s’éteint. PARAMÈTRES.

• Pour chaque bloc fonctionnel, il est possible d’introduire le mode de fonctionne- ment : - bouton simple (ON à la pression, OFF au relâchement) ; - bouton ON/OFF (pas à pas) ; - bouton seulement ON ; - bouton seulement OFF ; - commande situation.

• Paramètres led : - led invalidée ; - led avec fonctionnement normal (allumée si l’actionneur associé est sur ON) ; - led avec fonctionnement inversé ; - led toujours allumé pour individualisation dans le noir ; - led centrale avec fonctionnement normal (allumée si l’actionneur associé est sur ON) ; - led centrale avec fonctionnement inversé ; - led centrale toujours allumée pour individualisation dans le noir. Lorsque le bloc fonctionnel appartient à plus d’un groupe, les paramètres “led avec fonctionnement normal” et “led avec fonctionnement inversé” ne sont pas disponibles. Dans ces cas, la commande est confirmée par un changement d’état de la led pendant 3 s. Si l’on utilise une touche double, il est nécessaire de définir le comportement de la led centrale pour en rendre l’état visible. Dans ce cas, confi- gurer seulement le bouton de gauche.

• Paramètres par défaut: les touches sont configurées comme boutons ON/OFF (parpas) et led en fonctionnement normal. RÈGLES D’INSTALLATION. L’installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l’installation du matériel électrique en vigueur dans le pays concerné. CONFORMITÉ AUX NORMES. Directive EMC. Normes EN 50428. DEEE - Informations destinées aux utilisateurs Le symbole du caisson barre, la ou il est reporte sur l’appareil ou l’emballage, indique que le produit en fin de vie doit etre collecte separement des autres dechets. Au terme de la duree de vie du produit, l’utilisateur devra se charger de le remettre a un centre de collecte separee ou bien au revendeur lors de l’achat d’un nouveau produit. Il est possible de remettre gratuite- ment, sans obligation d’achat, les produits a eliminer de dimensions inferieures a 25 cm aux re- vendeurs dont la surface de vente est d’au moins 400 m
