Marque	Vimar
Modèle	09292.AC
Type de produit	Alimentation USB 5 V 2,4 A
Tension d'entrée	120-240 V~ 50/60 Hz
Consommation	230 mA à 120 V, 145 mA à 240 V
Tension de sortie	5,0 Vcc (±5%) ES1 et/ou SELV
Courant de sortie max	2,4 A
Puissance de sortie	12,0 W
Rendement moyen	82,5%
Rendement à faible charge (10%)	80,0%
Puissance à vide	0,06 W
Indice de protection	IP20
Température de fonctionnement	0°C à +35°C
Classe d'isolement	Classe II
Catégorie de surtension	CAT III
Nombre de sorties USB	2 (1x Type A, 1x Type C)
Fonctions principales	Recharge simultanée de deux appareils, protection interne contre les surcharges
Installation	Par un professionnel qualifié, dans une boîte d'encastrement, hauteur < 2 m, câble max 3 m
Sécurité	Nécessite un sectionneur omnipolaire avec séparation des contacts ≥ 3 mm en amont
Dénudage du câble	6 mm
Réglementation	Conforme au règlement (UE) 2019/1782, REACH
Informations environnementales	Ne pas jeter avec les déchets ménagers, recycler selon la législation locale

FOIRE AUX QUESTIONS - 09292.AC Vimar

Quels appareils puis-je recharger avec cette alimentation ?

Cette alimentation permet de recharger tous les appareils électroniques compatibles avec une charge USB jusqu'à 2,4 A, comme les smartphones, tablettes, etc.

Puis-je utiliser les deux ports USB simultanément ?

Oui, les deux ports (USB-A et USB-C) peuvent être utilisés en même temps, avec un courant total maximal de 2,4 A partagé entre les deux appareils.

Quelle est la puissance totale délivrée ?

La puissance de sortie maximale est de 12 W (5 V × 2,4 A).

Cette alimentation est-elle adaptée à une utilisation en extérieur ?

Non, l'indice de protection est IP20, ce qui la protège des solides de plus de 12,5 mm mais pas de l'eau. Elle doit être installée à l'intérieur dans un endroit sec.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur du pays.

Quel type de câble utiliser pour le raccordement ?

Le câble d'alimentation doit être dénudé sur 6 mm et la longueur totale entre l'alimentation et l'appareil à charger ne doit pas dépasser 3 mètres.

Y a-t-il une protection contre les surcharges ?

Oui, l'alimentation dispose d'une protection interne contre les surcharges pour éviter tout dommage en cas de dépassement du courant maximal.

Quelles sont les températures de fonctionnement autorisées ?

L'appareil fonctionne correctement entre 0°C et +35°C. Ne pas l'installer près d'une source de chaleur.

Comment éviter les risques électriques ?

Installez un sectionneur omnipolaire facilement accessible en amont de l'alimentation, avec une séparation des contacts d'au moins 3 mm.

Que faire en fin de vie du produit ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le dans un point de collecte prévu pour les déchets d'équipements électriques et électroniques (DEEE) conformément à la réglementation locale.

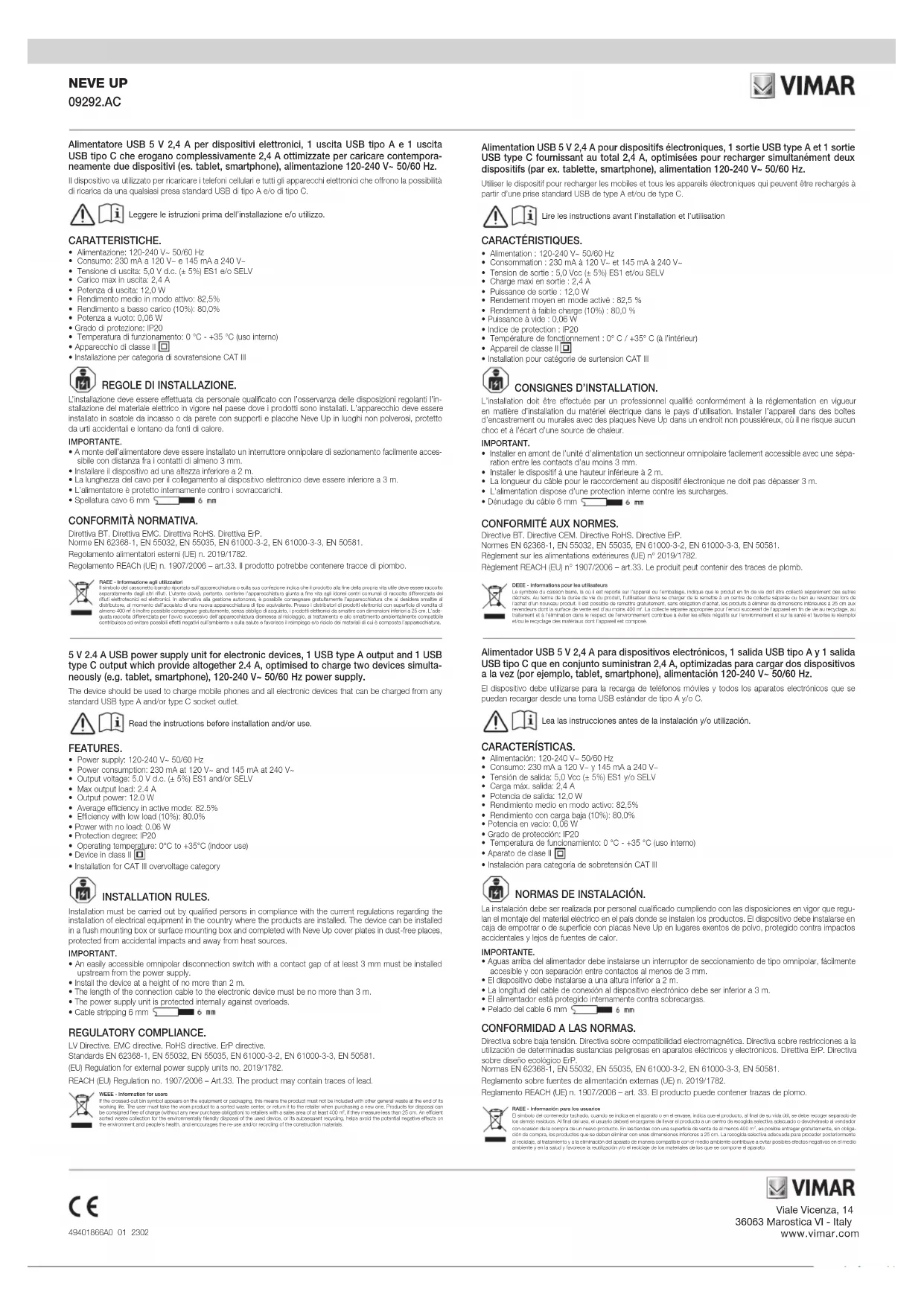

MODE D'EMPLOI 09292.AC Vimar

Alimentation USB 5 V 2,4 A pour dispositifs électroniques, 1 sortie USB type A et 1 sortie USB type C fournissant au total 2,4 A, optimisées pour recharger simultanément deux dispositifs (par ex. tablette, smartphone), alimentation 120-240 V\~ 50/60 Hz.

Utiliser le dispositif pour recharger les mobiles et tous les appareils électroniques qui peuvent être rechargés à partir d'une prise standard USB de type A et/ou de type C.

Lire les instructions avant l'installation et l'utilisation

CARACTÉRISTIQUES.

• Alimentation : 120-240 V-50/60 Hz
- Consommation : 230 mA à 120 V- et 145 mA à 240 V-
• Tension de sortie : 5,0 Vcc (± 5%) ES1 et/ou SELV
- Charge maxi en sortie : 2,4 A
• Puissance de sortie : 12,0 W
- Rendement moyen en mode activé : 82,5 %
• Rendement à faible charge (10%) : 80,0 %
• Puissance à vide : 0,06 W
- Indice de protection : IP20
- Température de fonctionnement : 0° C / +35° C (à l'intérieur)
- Appareil de classe II
• Installation pour catégorie de surtension CAT III

CONSIGNES D'INSTALLATION.

L'installation doit être effectuée par un professionnel qualifié conformément à la réglementation en vigueur en matière d'installation du matériel électrique dans le pays d'utilisation. Installer l'appareil dans des boîtes d'encastrement ou murales avec des plaques Neve Up dans un endroit non poussiéreux, où il ne risque aucun choc et à l'écart d'une source de chaleur.

IMPORTANT.

• Installer en amont de l'unité d'alimentation un sectionneur omnipolaire facilement accessible avec une séparation entre les contacts d'au moins 3 mm.
• Installer le dispositif à une hauteur inférieure à 2 m.
• La longueur du câble pour le raccordement au dispositif électronique ne doit pas dépasser 3 m.
• L'alimentation dispose d'une protection interne contre les surcharges.
  • Dénudage du câble 6 mm 6 mm

Règlement sur les alimentations extérieures (UE) n° 2019/1782.

Règlement REACH (EU) n° 1907/2006 - art.33. Le produit peut contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole de caisson barre, il faut le sorteur sur l'appare et l'armallos, in factique que le produit en fin ce de droit de ce autre separément des autres dischets. Au terme de la oute de vie du produit l'autreur ester à sur charge de le contrôle et sur bien au revoureur des 16 ans d'un nouveau produit. Les possible le remetro gratuitement, sans obligation d'actat, les perceives à limor de dimensions intérieures à 25 ou une mesur lesurs dans la surface de terre sur des mesors 400 m². Le école sevrées apprêmes pour l'enfice usées de l'appare en fin de sa surrogage, pour laimer et de l'un direction dans la respect de l'environnement constitue à laimer les effectifs algibles sur l'ordonnement et sur le socialis favorisé la république le recytique des latrèmes dont l'appare sont comparant.
