Creative Ambition 640 - Machine à coudre PFAFF - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à coudre électronique
Nombre de points de couture	200 points intégrés
Points utilitaires	Inclut des points de couture de base, des points décoratifs et des points de quilting
Largeur de point maximum	7 mm
Longueur de point maximum	5 mm
Écran	Écran LCD avec affichage clair
Enfile-aiguille	Enfile-aiguille automatique
Éclairage	Éclairage LED intégré
Accessoires inclus	Pieds-de-biche, canettes, aiguilles, etc.
Poids	Environ 6 kg
Dimensions	Environ 39 x 17 x 29 cm
Alimentation	230 V
Garantie	2 ans
Maintenance	Nettoyage régulier et lubrification recommandés
Sécurité	Arrêt automatique en cas de surcharge
Utilisation	Convient pour les projets de couture variés, du simple au complexe

FOIRE AUX QUESTIONS - Creative Ambition 640 PFAFF

Comment enfiler le fil dans la machine PFAFF Creative Ambition 640 ?

Pour enfiler le fil, commencez par placer le fil sur le porte-fils, puis passez-le à travers les guides de fil selon le schéma sur le couvercle supérieur. Ensuite, enfilez l'aiguille en utilisant l'enfileur d'aiguille intégré si disponible.

Que faire si la machine ne coud pas ?

Vérifiez d'abord que l'aiguille est correctement installée et en bon état. Assurez-vous également que le fil supérieur et le fil de canette sont correctement enfilés et que la tension est réglée correctement.

Comment nettoyer la machine à coudre PFAFF Creative Ambition 640 ?

Pour nettoyer votre machine, débranchez-la, retirez le pied-de-biche et la plaque à aiguille. Utilisez une brosse douce pour enlever les peluches et débris autour de la zone de la canette et de l'aiguille. N'oubliez pas de lubrifier les points de friction selon les recommandations du manuel.

Que faire si le fil se casse pendant la couture ?

Si le fil se casse, vérifiez la tension du fil et assurez-vous qu'il n'y a pas d'accrochage. Remplacez l'aiguille si elle est émoussée ou endommagée et vérifiez que le fil est de bonne qualité.

Comment changer l'aiguille de la machine ?

Pour changer l'aiguille, dévissez la vis de fixation de l'aiguille avec un tournevis. Retirez l'ancienne aiguille et insérez la nouvelle, en vous assurant que la partie plate de l'aiguille est orientée vers l'arrière. Revissez la vis pour sécuriser l'aiguille.

Comment ajuster la tension du fil ?

La tension du fil peut être ajustée à l'aide du bouton de tension situé sur le dessus de la machine. Une tension trop élevée peut provoquer des points serrés, tandis qu'une tension trop basse peut entraîner des points lâches. Testez sur un morceau de tissu pour trouver le bon réglage.

Mon écran affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Souvent, un redémarrage de la machine peut résoudre le problème. Si le message persiste, contactez le service après-vente.

Quelle est la meilleure façon de stocker ma machine à coudre ?

Conservez votre machine dans un endroit sec et tempéré, loin des sources de chaleur. Utilisez une housse de protection pour éviter la poussière. N'oubliez pas de débrancher la machine lorsqu'elle n'est pas utilisée.

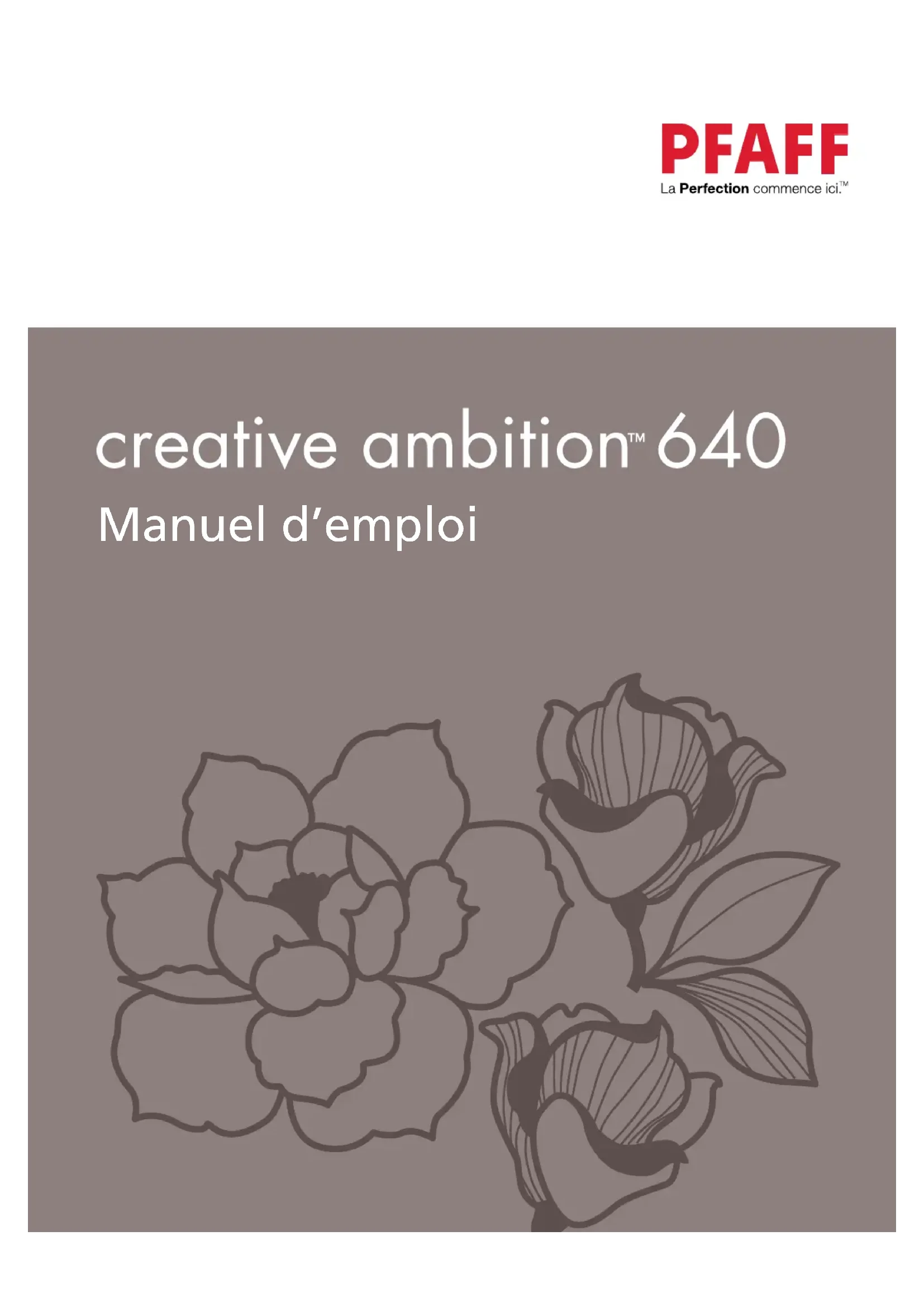

MODE D'EMPLOI Creative Ambition 640 PFAFF

Manuel d’emploiCONSIGNES DE SÉCURITÉ IMPORTANTES Lisez attentivement toutes les instructions avant d’utiliser cette machine à coudre à usage domestique. Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Conservez les instructions dans un lieu approprié près de la machine. Veillez à les transmettre avec la machine si celle-ci est donnée à une autre personne. Cet appareil est destiné à être utilisé par des adultes. L’appareil peut être utilisé sous la surveillance d’un adulte par (i) des enfants âgés de 8 à 12 ans et (ii) des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connaissances si elles ont reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et comprennent les risques encourus. Le nettoyage et l’entretien à réaliser par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance. Il est interdit à quiconque de jouer avec la machine. Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la machine. DANGER – POUR RÉDUIRE LE RISQUE D’ÉLECTROCUTION :

• Vous ne devez jamais laisser une machine à coudre sans surveillance lorsqu'elle est branchée. La prise électrique, à laquelle la machine est connectée, devrait être facilement accessible. Débranchez toujours cette machine à coudre de la prise immédiatement après l'avoir utilisée et avant de la nettoyer, d'enlever les capots, de lubrifier ou lorsque vous faites n'importe quels autres réglages mentionnés dans le manuel d'instruction. AVERTISSEMENT – POUR RÉDUIRE LE RISQUE DE BRÛLURES, INCENDIE, ÉLECTROCUTION OU BLESSURES CORPORELLES :

• Ne laissez personne jouer avec la machine. Il est fortement recommandé de redoubler d'attention lorsque cette machine à coudre est utilisée par ou près d'enfants.

• N'utilisez cette machine à coudre que pour son usage prévu, comme décrit dans ce manuel. N'utilisez que les accessoires recommandés par le fabricant, conformément aux indications fournies dans ce manuel.

• Ne faites jamais fonctionner cette machine à coudre si la prise ou le cordon sont endommagés, si elle ne fonctionne pas correctement ou si elle est tombée par terre ou a été endommagée ou plongée dans l’eau. Retournez la machine au distributeur ou au centre technique le plus proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique.

• Ne faites jamais fonctionner la machine à coudre si une ou plusieurs ouvertures de ventilation sont bouchées. Évitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.

• N'approchez pas les doigts des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.

• Utilisez toujours la plaque à aiguille appropriée. L'utilisation d'une plaque inappropriée risquerait de briser les aiguilles.

• N’utilisez jamais d’aiguilles courbes.

• Ne tirez pas sur le tissu et ne le poussez pas pendant la couture. Vous éviterez ainsi de faire dévier l'aiguille puis de la casser.

• Portez des lunettes de sécurité.

• Éteignez la machine (interrupteur sur « 0 ») lors des réglages au niveau de l'aiguille, par exemple : enfilage de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.

• Ne faites jamais tomber, ni glisser un objet dans les ouvertures.• N'utilisez pas la machine à l'extérieur.

• N'utilisez pas votre machine à proximité de bombes aérosols ou de vaporisateurs, ou lorsque de l'oxygène est administré.

• Pour débrancher, commencez toujours par éteindre votre machine (interrupteur sur « 0 »), puis retirez la prise du secteur.

• Ne débranchez pas la machine en tirant sur le cordon. Pour débrancher, saisissez la prise et non le cordon.

• La pédale est utilisée pour faire fonctionner la machine. Ne placez jamais d’autres objets sur la pédale de commande.

• N'utilisez pas la machine si elle est mouillée.

• Si le voyant LED est endommagé ou cassé, il doit être remplacé par le fabricant ou son agent de service, ou toute autre personne qualifiée, afin d'éviter les risques.

• Si le cordon de la pédale est endommagé, il doit être remplacé par le fabricant ou son agent de service, ou toute autre personne qualifiée, afin d'éviter les risques. Pour les surjeteuses uniquement :

• Ne jamais utiliser la machine sans un couvercle de coupe ou une table de point de recouvrement solidement installée.

1. Couvercle avec vue des points

2. Levier d’enfile-aiguille

3. Bouton de pression du pied-de-biche

4. Fentes d'enfilage

8. Levier de boutonnière

9. Enfile-aiguille intégré

10. Plaque à aiguille

11. Couvercle de canette

14. Barre à pied-de-biche et support de pied-de-biche

15. Guide-fil d'aiguille

17. Barre à aiguille

18. Levée du pied-de-biche

19. Boutons et affichage graphique

22. Interrupteur principal, branchements du câble

d'alimentation et de la pédale de commande 6 1 IntroductionÉléments du dessus

2. Guide-fil de bobinage de canette et disque de tension

3. Coupe-fil de canette

4. Levier du bobineur de canette et axe du bobineur

5. Trou pour broche porte-bobine repliable

9. Disques de tension du fil

4. Prise de branchement de l'unité de broderie

5. Coulisse pour abaisser les griffes d’entraînement

Rangez les accessoires dans le coffret de façon à ce qu'ils soient facilement accessibles.

1. Compartiment pour accessoires

1 Introduction 7Éléments de l'unité de broderie (type EU-3P)

1. Bouton de déverrouillage de l'unité de broderie

2. Pieds de réglage de niveau

3. Prise de l'unité de broderie

4. Ensemble de fixation du cercle de broderie

3. Rond de feutrine (2)

7. Brosse. Utilisez le bord étroit de la brosse pour

nettoyer la zone autour des griffes d'entraînement.

8. Canettes (5, dont une sur la machine)

9. Tournevis pour plaque à aiguille

12. Clé USB (USB embroidery stick) avec motifs de

broderie et livret de collection de broderie PFAFF® creative™ ambition 640

13. Outil multi-usage

14. Longue vis de serrage d'aiguille pour couture zigzag

en piqué libre Accessoires non illustrés

• Cordon d'alimentation

• Housse à utiliser pour ranger la machine 8 1 IntroductionCercle inclus creative™ MASTER HOOP (240x150 mm) Pieds-de-biche OA - Pied-de-biche standard pour système IDT™ (installé sur la machine à la livraison) Ce pied est principalement utilisé pour la couture de points droits et de points zigzag, avec une longueur de point supérieure à 1,0 mm. 1A - Pied point fantaisie pour système IDT™ Ce pied est utilisé pour les points décoratifs. La rainure située sous le pied est conçue pour passer sans à-coups au-dessus des points. 2A - Pied point fantaisie Pour coudre des points décoratifs, des points zigzag courts et d'autres points utilitaires de moins de 1,0mm de longueur, utilisez ce pied. La rainure située sous le pied est conçue pour passer sans à-coups au-dessus des points. 3 – Pied pour ourlet invisible pour système IDT™ Ce pied s'utilise pour les points d'ourlet invisible. L'ergot sur le pied guide le tissu. Le guide rouge sur le pied est conçu pour suivre le bord du pli de l'ourlet. 4 – Pied pour fermeture à glissière pour système IDT™ Ce pied peut être posé à droite ou à gauche de l'aiguille pour coudre facilement près du bord des dents de la fermeture, des deux côtés. Déplacez la position d'aiguille à droite ou à gauche pour coudre plus près des dents de la fermeture. 1 Introduction 95 – Pied pour boutonnière une étape Ce pied dispose d'un espace à l'arrière où placer un bouton pour définir la taille de la boutonnière. La machine coudra une boutonnière qui correspond à cette taille de bouton. Utilisé pour coudre des boutonnières jusqu'à 25 mm. 5M - Pied pour boutonnière manuelle Ce pied est utilisé pour coudre des boutonnières manuelles de plus de 25 mm. Utilisez les repères sur le pied pour positionner le bord du vêtement. Le doigt situé à l'arrière du pied tient les cordons pour les boutonnières gansées. 6 – Pied de broderie/pour piqué libre Ce pied est utilisé pour la broderie et la couture en piqué libre. Il peut également être utilisé pour le raccommodage. Remarque : Pour coudre un point zigzag en piqué libre, remplacez la vis de serrage d'aiguille courte par la longue, qui se trouve parmi les accessoires inclus. 10 1 IntroductionVue d'ensemble des points Points utilitaires Point N° Nom Description

Point droit Pour assembler et surpiquer. Sélectionnez parme 29 positions d'aiguille différentes.

Point droit extensible triple Couture renforcée. Surpiqûre.

Point arrière droit Coudre en marche-arrière continue. 4 Point zigzag Coutures renforcées, finition nette, couture extensible, insertion de dentelle. 5 Point zigzag, position d'aiguille droite ou gauche Coutures renforcées, finition nette, couture extensible.

Point zigzag multiple Appliqués, couchés, œillets. 7 Point zigzag extensible triple Point élastique pour ourlets décoratifs ou surpiqûre.

Point zigzag trois points Couture d'élastique, reprisage, couture de pièces.

Point élastique Couture d'élastique, reprisage, couture de pièces.

Point extensible triple Couture d'élastique, reprisage, couture de pièces et couture décorative.

Point nid d'abeille Point décoratif pour tissus extensibles et ourlets. Utilisé également avec du fil élastique dans la canette.

Point cocotte Assemblage de tissus et molletons de quilt, point décoratif pour quilting, couture de jours.

Point de base élastique Point d'assemblage pour sous-vêtement, tissu bouclé, cuir, tissus encombrants avec chevauchement des coutures.

Point de chausson Ourlet élastique décoratif pour tissus extensibles.

Point d'ourlet invisible Couture d'ourlets invisibles sur tissus tissés.

Point d'ourlet invisible élastique Couture d'ourlets invisibles sur tissus extensibles.

Overlock fermé Couture et surfilage de tissus extensibles en une étape.

Overlock fermé Couture et surfilage en une étape avec bord renforcé.

Surfilage élastique Couture et surfilage de tissus extensibles en une étape. 1 Introduction 11Point

Nom Description 21 Surjet Couture et surfilage en une étape, pièces, ourlets.

Overlock fermé Couture et surfilage en une étape, pièces, ourlets.

Overlock tricot extensible Couture et surfilage de tissus extensibles en une étape.

Ourlet invisible avec overlock fermé Création d'un ourlet invisible avec un point overlock décoratif pour tissus extensibles.

Boutonnière fine Boutonnière pour chemisiers, chemises et lingerie.

Boutonnière standard Boutonnière standard pour chemisiers, chemises et vestes. Également pour les taies d'oreiller.

Boutonnière arrondie avec renfort en longueur Boutonnière pour vêtements.

Boutonnière à œillet avec arrêt en pointe Boutonnière de tailleur ou boutonnière décorative.

Boutonnière à œillet avec renfort en longueur Boutonnière de tailleur pour vestes et pantalons.

Boutonnière arrondie Boutonnière pour vêtements légers ou vestes.

Boutonnière extensible Boutonnière pour tissus extensibles.

Couture de boutons Couture de boutons ou renforts.

Œillet Couture traditionnelle avec découpe décorative.

Point de reprisage programmable Reprisage de trous ou de tissu abîmé.

Point de reprisage renforcé programmable Reprisage renforcé de trous ou de tissu abîmé.

Renfort Renforce automatiquement les coutures et poches.

Renfort jeans Renforce automatiquement les coutures et poches de manière décorative. Points de patchwork

12 1 IntroductionPoints d'aiguille d'art

Points de pieds optionnels

Point pose perles, 4–6 mm Pour coudre des perles, etc. Requiert le pied pour moulure en option (Réf. 820605–096)

Point perlé Créez l'aspect des points de nœuds brodés à la main. Le pied optionnel pour point perlé pour système IDT™ (numéro de pièce 820613-096) est nécessaire.

Point perlé Créez l'aspect des points de nœuds brodés à la main. Le pied optionnel pour point perlé pour système IDT™ (numéro de pièce 820613-096) est nécessaire.

Point pour assembler et ourler Pour assembler deux morceaux de tissu. Le pied optionnel pour joindre et plier les bordures pour système IDT™ (numéro de pièce 820931-096) est nécessaire.

Point pour assembler et ourler Pour assembler deux morceaux de tissu. Le pied optionnel pour joindre et plier les bordures pour système IDT™ (numéro de pièce 820931-096) est nécessaire. 1 Introduction 13Alphabets Block Cyrillic 14 1 Introduction2 Préparations Déballage 1. Placez la boîte sur une surface plate et rigide. Soulevez la machine pour la sortir de la boîte et retirez l’emballage extérieur.

2. Retirez tous les matériaux d'emballage externes et le sac en plastique.

Remarque : Votre machine PFAFF® creative™ ambition 640 est réglée pour vous donner le meilleur résultat de point à une température ambiante normale. Les températures extrêmement élevées ou basses peuvent affecter les résultats de couture. Remarque : Certains tissus peuvent déteindre sur d'autres tissus ainsi que sur votre machine à coudre. Cette décoloration peut être très difficile, voire impossible à enlever. Le tissu polaire et le tissu denim, en particulier le rouge et le bleu, peuvent contenir un excès de teinture. Si vous pensez que votre tissu/vêtement prêt-à-porter contient un excès de teinture, lavez-le avant de coudre pour éviter qu'il ne déteigne sur votre machine. Brancher le cordon d'alimentation et la pédale

Parmi les accessoires, vous trouverez le cordon d'alimentation et la pédale de commande. Remarque : Consultez un électricien qualifié en cas de doute sur la connexion de la machine à la source d'alimentation. Débranchez le cordon d'alimentation lorsque la machine n'est pas utilisée. Pour cette machine à coudre, le modèle de pédale de commande C-9000 fabriqué par CHIEN HUNG TAIWAN Ltd doit être utilisé.

1. Branchez le cordon de la pédale de commande dans

la prise en bas à droite de la machine (A).

2. Branchez le cordon d'alimentation dans la prise

arrière en bas à droite de la machine (B). Branchez le cordon dans la prise murale.

3. Placez l'interrupteur ON/OFF sur ON pour allumer

l'alimentation et l'éclairage (C). Pour les États-Unis et le Canada Cette machine à coudre est équipée d'une prise polarisée à sens unique (une fiche est plus large que l'autre). Afin de réduire le risque d'électrocution, cette fiche est destinée à être branchée dans une prise polarisée à sens unique. Si les fiches ne rentrent pas totalement dans la prise, retournez-les. Si la prise ne rentre toujours pas, contactez un électricien qualifié pour qu'il installe une prise adéquate. Toute modification de la prise est à proscrire. Rangement après utilisation

1. Éteignez l'interrupteur principal.

2. Débranchez le cordon de la prise murale, puis de la machine.

3. Débranchez le cordon de pédale de la machine. Enroulez le cordon autour de la pédale pour faciliter son

rangement. 4. Placez tous les accessoires dans le coffret à accessoires. Réintroduisez le coffret sur la machine autour du bras libre.

5. Placez la pédale dans l'espace situé au-dessus du bras libre.

2 Préparations 156. Mettez la housse. Voyants LED Votre machine est équipée de voyants LED qui distribuent la lumière de façon homogène sur la zone de couture et éliminent les ombres. Bras libre Pour utiliser le bras libre, vous devez retirer le coffret à accessoires. Lorsqu'il est en place, un crochet maintient le coffret à accessoires fermement attaché à la machine. Retirez le coffret en le faisant glisser vers la gauche. Monter la machine dans un meuble de couture Il y a deux trous sous la machine qui sont destinés à l'installation de la machine dans un meuble de couture. Fixez la machine avec les vis M6. Coupe-fil

Pour utiliser le coupe-fil, tirez le fil de l'arrière vers l'avant, comme indiqué (A). 16 2 PréparationsBroches porte-bobine Votre machine est équipée de deux broches porte-bobine, une broche principale et une broche repliable. Les broches porte-bobine sont conçues pour tous les types de fils. La broche porte-bobine principale est réglable et peut être utilisée en position horizontale (le fil se déroule de la bobine) et en position verticale (la bobine de fil tourne). Utilisez la position horizontale pour les fils normaux et la position verticale pour les grandes bobines ou les fils spéciaux. Position horizontale

Placez un rond de feutrine et la bobine de fil sur la broche porte-bobine. Assurez-vous que le fil se déroule depuis l'avant de la bobine (A) et glisse sur un porte- bobine. Remarque : Toutes les bobines de fil ne sont pas fabriquées de la même façon. En cas de problème avec le fil, tournez la bobine afin que le fil se déroule dans la direction opposée ou placez le fil dans la position verticale. En fonction de la taille de la bobine de fil, inversez le sens du porte-bobine (B). Utilisez le petit porte-bobine lorsque vous utilisez du fil croisé (C). Placez le filet couvre-bobine sur la bobine si le fil se déroule facilement (D). Position verticale Broche porte-bobine principale en position verticale. Relevez la broche porte-bobine en position verticale. Placez un rond de feutrine sous le porte-bobine. Ceci sert à empêcher le fil de se dérouler trop vite. Ne placez pas de porte-bobine au-dessus de la broche porte-bobine car ceci empêcherait la bobine de tourner. 2 Préparations 17Broche porte-bobine repliable

Broche porte-bobine repliable et broche porte-bobine principale en position verticale. La broche porte-bobine repliable s'emploie pour bobiner du fil de canette à partir d'une seconde bobine de fil ou pour une deuxième bobine quand vous cousez avec une aiguille double. Insérez la broche porte-bobine auxiliaire dans le trou en haut de la machine (A). Placez un rond de feutrine sous le porte-bobine. Enfilage de la machine

Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute.

1. Placez un rond de feutrine et le porte-bobine de fil

sur la broche porte-bobine et posez un porte-bobine de taille appropriée et dans le bon sens. Remarque : Tenez le fil des deux mains pour éviter qu'il ne se détende pendant l'enfilage. Ceci permettra de garantir que le fil est bien positionné dans le chemin d'enfilage.

2. Tirez le fil sous le guide-fil (A) de la droite vers la

3. Tirez le fil de droite à gauche le long de l'encoche.

4. Tirez le fil entre les disques de tension (B).

5. Faites descendre le fil dans la fente d'enfilage de

droite, puis faites-le remonter dans la fente d'enfilage de gauche.

6. Amenez le fil de la droite dans le releveur de fil (C)

et vers le bas dans la fente d'enfilage gauche vers le guide-fil d'aiguille (D).

7. Enfilez l’aiguille de l’avant vers l’arrière. Voir les

instructions ci-dessous pour savoir comment utiliser l’enfile-aiguille. 18 2 PréparationsEnfile-aiguille

L’enfile-aiguille vous permet d’enfiler l’aiguille automatiquement. L’aiguille et le pied-de-biche doivent être dans leur position la plus haute pour pouvoir utiliser l’enfile-aiguille intégré. Appuyez sur le bouton d'aiguille haut/bas pour vous assurer que l'aiguille est complètement relevée.

1. Assurez-vous que le fil est enfilé dans le guide-fil

2. Amenez le fil vers la gauche, sous le guide-fil sur

l’enfile-aiguille (B). Veillez à ce que le fil s’enclenche bien.

3. Placez le fil de droite à gauche dans le prochain

4. Amenez le fil de l’arrière vers l’avant dans le coupe-

5. Abaissez complètement le levier d’enfile-aiguille (E).

L’enfile-aiguille descendra, enveloppant l’aiguille et un petit crochet passera à travers le chas de l’aiguille et attrapera le fil.

6. Relâchez le levier, ce qui permet à l’enfile-aiguille de

revenir doucement en arrière. Le crochet tire le fil à travers le chas de l’aiguille.

7. Placez le fil sous le pied-de-biche.

L’enfile-aiguille est conçu pour une utilisation avec des aiguilles de taille 70-100. Vous ne pouvez pas utiliser l’enfile- aiguille avec des aiguilles de taille 65 ou plus petites, ni avec des aiguilles lancéolées, des aiguilles doubles ou des aiguilles triples. Les fils spéciaux comme les fils invisibles et autres fils extensibles, les fils métalliques ou métalliques plats et certains fils lourds doivent être enfilés manuellement. Lorsque vous enfilez l’aiguille manuellement, assurez-vous que l’aiguille est enfilée de l’avant vers l’arrière. L’enfile-aiguille automatique ne peut pas être utilisé avec tous les accessoires optionnels disponibles pour votre machine creative™ ambition 640 . Pour éviter d’endommager l’enfile-aiguille et/ou les accessoires optionnels, nous vous recommandons d’utiliser l’enfile-aiguille automatique avant d’installer un accessoire ou d’enfiler l’aiguille à la main. 2 Préparations 19Enfilage de l'aiguille double

Remplacez l'aiguille habituelle par une aiguille double. Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute.

1. Enfilez le premier fil, tel que décrit sur la page

2. Enfilez le chas de l'aiguille manuellement de l'avant

3. Insérez la broche porte-bobine repliable et faites-y

glisser un rond de feutrine. Placez le deuxième fil sur la broche porte-bobine.

4. Amenez le fil vers la gauche et tirez le fil dans le

guide-fil (A) de l'arrière vers l'avant.

5. Enfilez le deuxième fil de la même manière que le

6. Assurez-vous qu'un fil se trouve à l'intérieur du

guide-fil d'aiguille et l'autre à l'extérieur.

7. Enfilez le chas de l'aiguille manuellement de l'avant

vers l'arrière. Remarque : L'épaisseur et l'irrégularité des fils spéciaux tels que les fils métalliques peuvent augmenter la tension sur le fil. Réduire la tension empêchera la rupture de l'aiguille. Remarque : Activez l'aiguille double et sélectionnez la bonne largeur d'aiguille double dans le menu de réglages. Cela limitera la largeur de tous les points pour cette taille d'aiguille afin d'éviter d'endommager le pied-de-biche et l'aiguille. Remarque : N'utilisez pas d'aiguilles doubles asymétriques, car elles pourraient endommager votre machine à coudre. 20 2 PréparationsBobinage de canette

1. Placez le rond de feutrine et la bobine de fil sur la

broche porte-bobine en position horizontale. Faites glisser un porte-bobine du type correct et dans le bon sens.

2. Placez le fil sous le guide-fil (A) de la droite vers la

gauche. Tirez le fil vers l'arrière et autour du guide- fil (B) de gauche à droite.

3. Tirez le fil vers la droite, puis à travers le guide-fil

(C) de l'arrière vers l'avant. Faites passer le fil sous le disque de tension (D) dans le sens inverse des aiguilles d'une montre. Remarque : Veillez à ce que le fil soit fermement tiré à l'intérieur du disque de tension pour obtenir une tension de fil adéquate.

4. Insérez-le dans le trou dans la canette vide (E) de

l'intérieur vers l'extérieur.

5. Placez la canette sur l'axe du bobineur.

6. Poussez le levier du bobineur vers la droite pour

enrouler. Une fenêtre contextuelle s'affiche à l'écran pour vous informer que le bobinage de canette est actif. Appuyez sur la pédale de commande ou le bouton marche/arrêt pour démarrer le bobinage de la canette. Tenez fermement le bout du fil quand vous commencez à bobiner. Lorsque la canette est pleine, relâchez la pédale ou appuyez sur le bouton marche/arrêt à nouveau pour arrêter. Poussez le levier du bobineur sur la gauche. La fenêtre contextuelle se ferme. Retirez la canette et coupez le fil à l'aide du coupe-fil de canette (F). 2 Préparations 21Bobinage par l'aiguille

Assurez-vous que le pied-de-biche est relevé et que l'aiguille est dans sa position la plus haute. Amenez le fil vers le haut à partir de l'aiguille, sous le pied-de-biche, vers la fente d'enfilage gauche et par les guide-fil de canette (A). Suivez ensuite les étapes 3 à 6 dans ci- dessus. Remarque : Utilisez exclusivement un pied-de-biche en métal lorsque vous bobinez la canette à partir de l’aiguille. Mise en place de la canette

Veillez à ce que l'aiguille soit complètement relevée et que la machine soit éteinte avant d'insérer ou d'enlever la canette.

1. Ouvrez le couvercle de canette en poussant le

bouton de déverrouillage vers la droite (A). Retirez le couvercle (B).

2. Insérez la canette dans le compartiment de canette

de sorte que le fil se déroule dans le sens inverse des aiguilles d'une montre.

3. En posant le doigt doucement sur le haut de la

canette, tirez le fil dans l'encoche (C). Puis, tirez le fil au niveau des repères de flèche dans le guide-fil de la plaque à aiguille de (C) à (D). Tirez le fil au niveau des flèches dans le guide-fil de la plaque à aiguille de (D) à (E). Pour couper le fil en trop, tirez le fil vers la droite sur la lame (E).

4. Remettez le couvercle de canette en place.

Système IDT™ (double entraînement intégré) Pour coudre tous les tissus avec précision, la machine à coudre PFAFF® creative™ ambition 640 vous apporte la solution idéale : le double entraînement intégré, système IDT™ . Comme pour les machines à coudre industrielles, le système IDT™ entraîne simultanément le tissu par le haut et par le bas. Le textile est entraîné avec précision, ce qui évite la formation de faux-plis sur les tissus fins tels que la soie et la rayonne. L'action de double entraînement du système IDT™ empêche que les épaisseurs ne se déplacent pendant la couture. Ainsi, les épaisseurs de patchwork restent alignées et le raccord se fait parfaitement lors de la couture de plaids ou de tissus à rayures. Embrayez le système IDT™ Important : pour tous les ouvrages avec le système IDT™, choisissez un pied-de-biche avec dégagement à l'arrière (A). Relevez le pied-de-biche. Enfoncez le système IDT™ vers le bas jusqu'à ce qu'il s'enclenche. 22 2 PréparationsDébrayage du système IDT™ Relevez le pied-de-biche. Tenez le système IDT™ entre deux doigts par le coude strié. Tirez le système IDT™ vers le bas, puis éloignez-le de vous pour libérez lentement le système ™ vers le haut. 2 Préparations 23Aiguilles L'aiguille de la machine à coudre joue un rôle important dans une couture réussie. Utilisez uniquement des aiguilles de qualité. Nous recommandons les aiguilles du système 130/705H. Le jeu d'aiguilles inclus avec votre machine contient des aiguilles des tailles les plus fréquemment utilisées. Aiguille universelle Les aiguilles universelles ont une pointe légèrement arrondie et existent dans de nombreuses tailles. Pour la couture générale sur un grand nombre de types et épaisseurs de tissus. Aiguille pour tissu extensible Les aiguilles pour tissu extensible ont une pointe ronde et une tige spéciale afin d'éviter de sauter des points quand le tissu est souple. Pour le tricot, les maillots de bain, le polaire, les daims et les cuirs synthétiques. Aiguille pour denim Les aiguilles à denim ont une pointe effilée pour bien pénétrer dans les tissus tissés serrés sans tordre l'aiguille. Pour la grosse toile, le denim, les microfibres. Aiguille à broder Les aiguilles à broder comportent une tige spéciale, une pointe légèrement arrondie et un chas un peu plus grand pour éviter d'endommager le fil et le tissu. À utiliser avec des fils métalliques et autres fils spéciaux pour la broderie et la couture décorative. Aiguille lancéolée Les aiguilles lancéolées comportent de grandes extensions de chaque côté de l’aiguille pour percer des trous dans le tissu lors de la couture d'entredeux ou d'autres points d'ourlet sur des tissus en fibre naturelle. Remarque : Pour cette machine, utilisez une aiguille lancéolée de taille 100. L'aiguille lancéolée est incluse avec la machine. Informations importantes sur les aiguilles

Utilisez toujours une aiguille droite avec un bout pointu et assurez-vous que la pointe n’est pas tordue ou endommagée (A). Une aiguille endommagée (B) peut provoquer des points sautés, se casser ou casser le fil. Elle peut également endommager la plaque à aiguille. N'utilisez pas d'aiguilles doubles asymétriques (C), car elles peuvent endommager votre machine à coudre. Changement d'aiguille

1. Utilisez le trou de l'outil multi-usages pour tenir

2. Desserrez la vis de l'aiguille. Utilisez le tournevis si

3. Retirez l'aiguille.

4. Insérez la nouvelle aiguille, à l'aide de l'outil multi-

usages. Poussez la nouvelle aiguille vers le haut, avec le côté plat vers l'arrière, jusqu'à ce qu'elle ne puisse pas aller plus haut.

5. Serrez la vis d'aiguille le plus possible.

24 2 PréparationsAbaissement des griffes d'entraînement Vous pouvez abaisser les griffes d'entraînement en déplaçant l'interrupteur à l'arrière du bras libre vers la gauche. Placez l'interrupteur sur la droite si vous voulez relever les griffes d'entraînement. Pression du pied-de-biche La pression du pied-de-biche a été préréglée sur la valeur standard « N ». Dans la plupart des cas, vous n'avez pas besoin de régler la pression du pied-de-biche. Pour les techniques spéciales ou lorsque vous cousez sur du tissu très fin ou très épais, un réajustement de la pression peut améliorer le résultat. Pour les tissus très fins, faites tourner le bouton vers un nombre plus petit. Pour les tissus épais, faites tourner le bouton vers un nombre plus petit. Releveur de pied-de-biche

Le pied-de-biche est abaissé ou levé avec le releveur de pied-de-biche (A). Si vous cousez sur du tissu épais ou plusieurs couches de tissu, le pied-de-biche peut être levé davantage (B) pour faciliter la mise en place du tissu sous le pied-de-biche. Remarque : La machine ne démarrera pas lorsque le pied-de- biche est levé (hormis pour le bobinage de la canette). Changement de pied-de-biche

Retirer le pied-de-biche Appuyez sur le pied-de-biche vers le bas, jusqu'à ce qu'il se détache du support de pied-de-biche. Installez le pied-de-biche Placez le pied-de-biche sous le support de pied-de-biche (A), en alignant l'encoche (B) et les pointes (C). Abaissez le releveur de pied-de-biche et le pied-de-biche s'enclenchera dans le support de pied-de-biche. Remarque : Vérifiez que le pied-de-biche est bien attaché en levant le releveur de pied-de-biche. 2 Préparations 25Port USB Votre machine comporte un port USB où vous pouvez brancher votre clé USB Embroidery Stick. Clé USB Embroidery Stick Votre machine est fournie avec une clé USB embroidery stick, contenant des motifs de broderie et un livret de collection de broderie PFAFF® creative™ ambition 640 . Utilisez-la pour y stocker des motifs et des polices de broderie ou pour déplacer les fichiers entre votre ordinateur et la machine à coudre. Branchement sur le port USB et débranchement Insérez la clé USB Embroidery Stick dans le port avec le logo vers vous. La clé USB Embroidery Stick ne peut être insérée que dans un seul sens - ne forcez pas ! Pour la débrancher, tirez délicatement et tout droit sur la clé USB. N'enlevez pas la clé USB Embroidery Stick lorsque la machine fonctionne ou lorsque vous cousez une broderie, car ceci pourrait abîmer les fichiers sur votre clé USB Embroidery Stick et vous perdrez toutes les informations sur les motifs de broderie affichés à l'écran. Logiciel Embroidery Intro (PC) gratuit Un logiciel Embroidery Intro pour PC est disponible pour votre machine à coudre et à broder PFAFF® creative™ ambition 640 . Il ajoute les fonctions suivantes :

• Le logiciel vous aide à modifier vos broderies sur votre ordinateur avant de les coudre.

• Personnalisez vos broderies en travaillant réellement en 3D, dans un cercle de broderie réel :

• vous pouvez tourner vos broderies selon l’angle de votre choix, les inverser à l’horizontale ou à la verticale, les réduire à l’échelle ou les redimensionner.

• Ajustez un nombre illimité de motifs de broderie et de lettres.

• Ajustez les couleurs aux teintes de fil de votre fabricant préféré. Combinez avec des lettres ou des formes. Utilisez la fonction ColorSort pour réorganiser intelligemment l’ordre des couleurs et réduire le nombre de changements de fil. Sélectionnez plusieurs motifs et déplacez-les en groupe.

• Ajoutez plusieurs lignes de texte en choisissant parmi 4 types de lignes et pour plus de flexibilité, vous pouvez redimensionner et espacer les lettres de manière individuelle. Utilisez l'assistant QuickFont pour créer de nouvelles polices pour le logiciel Embroidery Intro à partir de la plupart des polices TrueType® ou OpenType® de votre ordinateur. Ajoutez des SuperDesigns à votre ouvrage. Entourez les textes ou les motifs avec un cadre. Rendez-vous sur le site Internet PFAFF® à l'adresse www.pfaff.com, pour consulter l'aide et télécharger le logiciel. D'autres informations et instructions d'installation détaillées sont disponibles sur un fichier PDF séparé sur la clé USB Embroidery Stick. Une feuille de code de produit imprimée avec votre code d'activation unique est emballée avec votre machine. Veuillez conserver la feuille de code de produit imprimée en lieu sûr. Avec le ticket de caisse de votre machine à broder, elle constitue votre preuve d'achat du logiciel. Le code unique d'activation du produit est nécessaire pour activer et utiliser votre logiciel Embroidery Intro. 26 2 PréparationsComment mettre à jour votre machine N'oubliez pas de consulter le site Internet www.pfaff.com et/ou votre revendeur local PFAFF® agréé pour obtenir des mises à jour de votre machine et du manuel d'instructions. Instructions de mise à jour

• Pour en savoir plus sur les mises à jour disponibles, rendez-vous sur le site Internet PFAFF® à l'adresse www.pfaff.com.

• Suivez les instructions de l'assistant de mise à jour afin de préparer votre clé USB Embroidery Stick pour la mise à jour.

• Insérez la clé USB Embroidery Stick dans la machine avant de l'allumer.

• Pour démarrer votre machine sur le mode de mise à jour, appuyez longtemps sur le bouton de marche arrière et celui d'arrêt de l'aiguille en haut/en bas pendant que vous allumez la machine. Continuez à appuyer sur le bouton de marche arrière et celui d'arrêt de l'aiguille en haut/en bas jusqu'à ce que le mode de mise à jour soit visible sur l'écran graphique. Suivez les instructions pour la mise à jour. 2 Préparations 27Boutons et indicateurs

1. Bouton d’arrêt de l’aiguille en haut/

en bas avec indicateur

2. Bouton de point d'arrêt

3. Boutons de coupure de fil avec

4. Indicateur de marche arrière (7)

5. Indicateur de coupure (2)

6. Bouton marche/arrêt

7. Bouton de marche arrière avec

8. Bouton de mode de couture/mode

de piqûre de broderie

9. Bouton de mode de création de

séquence/modification de broderie

10. Bouton de mode alphabet, création

11. Bouton de menu de réglages

13. Boutons de largeur de point/

positionnement de point

14. Boutons de curseur

15. Bouton de longueur de point/

16. Boutons de sélection directe

17. Bouton de chargement

18. Bouton d'enregistrement d'un point

ou d'une séquence personnel

19. Bouton de suppression

20. Bouton d'inversion latérale

21. Bouton d'inversion verticale

26. Levier de contrôle de vitesse

Bouton d’arrêt de l’aiguille en haut/en bas avec indicateur Appuyez sur ce bouton pour faire monter ou descendre l'aiguille. Le réglage de la position d'arrêt de l'aiguille est modifié en même temps. Lorsque la position aiguille en bas est activée, l'indicateur est allumé, et l'aiguille s'arrêtera en position basse. Vous pouvez également appuyer sur la pédale de commande pour abaisser ou relever l'aiguille. Bouton de point d'arrêt Appuyez sur le bouton d'arrêt pendant la couture et votre machine piquera quelques points d'arrêt et s'arrêtera automatiquement. Si vous appuyez dessus alors que vous ne cousez pas, la machine coudra un point d'arrêt et s'arrêtera automatiquement au début de la prochaine couture. Boutons de coupure de fil avec indicateur Appuyez sur le bouton lorsque vous ne cousez pas et votre machine à coudre coupe les fils du haut et de canette et élève l'aiguille. L'indicateur de coupure de fil sera activé. Pour couper avant que l’aiguille ne se place en position de démarrage pour le prochain point, appuyez sur le bouton de coupure de fil pendant la couture. Les indicateurs (3 & 5) seront allumés et la machine coupera les fils après la fin du point ou d'une séquence. 28 2 PréparationsBouton marche/arrêt Appuyez sur ce bouton pour démarrer et arrêter la machine sans utiliser la pédale. Appuyez sur le bouton une fois pour la démarrer et appuyez à nouveau pour l'arrêter. Marche arrière avec indicateur Pour une marche arrière permanente, appuyez sur le bouton avant de commencer à coudre. L'indicateur de marche arrière est allumé et la machine coud en marche arrière jusqu'à ce que vous appuyiez à nouveau sur le bouton pour annuler. Si vous appuyez sur ce bouton pendant que vous cousez, la machine pique en marche arrière aussi longtemps que ce bouton est enfoncé. L'indicateur de marche arrière est allumé quand vous appuyez sur le bouton de marche arrière. La marche arrière s'utilise également pour la piqûre de points de reprisage. Bouton de mode de couture/mode de piqûre de broderie Appuyez sur ce bouton pour accéder au mode couture ou au mode piqûre de broderie. Bouton de mode de création de séquence/modification de broderie Appuyez sur ce bouton pour accéder à la création de séquence. En mode broderie, appuyez sur ce bouton pour ouvrir le mode de modification de broderie. Bouton de mode alphabet, création de séquence Dans Création de séquence, vous pouvez créer des séquences de texte avec divers caractères dans deux polices différentes. Bouton de menu de réglages Appuyez sur ce bouton pour ouvrir le menu de réglages de la machine. Écran graphique L'écran vous permet de voir toutes vos sélections et options. Les points sont affichés en taille réelle (hormis pour les boutonnières). Boutons de largeur de point/positionnement de point Augmentez ou diminuez la largeur de point à l'aide des boutons « + » et « - ». Pour les points droits, utilisez les boutons « + » et « - » pour modifier la position du point. En mode broderie, utilisez les boutons « + » et « - » pour avancer ou reculer dans les points. Ils sont également utilisés pour le bâti et régler la hauteur. Boutons de curseur En appuyant sur les boutons « + » et « - », le curseur se déplace à droite et à gauche. En mode de broderie, les boutons « + » et « - » sont utilisés pour sélectionner la taille de cercle, vérifier la position et la rotation. Bouton de longueur de point/densité de point Augmentez ou diminuez la longueur de point à l'aide des boutons « + » et « - ». Pour les points de bourdon, utilisez les boutons « + » et « - » pour modifier la densité du point sélectionné. En mode de broderie, utilisez les boutons « + » et « - » pour avancer/reculer entre les différents blocs de couleur, pour activer la broderie monochrome ou pour ajuster la largeur d'un motif. Boutons de sélection directe En appuyant sur une des icônes, ou une combinaison de 0 à 9, vous sélectionnez le point représenté par ce numéro immédiatement. En mode broderie : sélectionnez un motif intégré (1–15) ou une police intégrée (curlz : 200, 201, 202 ou graphite : 300, 301, 302). 2 Préparations 29Bouton de chargement Appuyez sur ce bouton pour charger un point ou séquence personnel enregistré précédemment. En mode broderie, appuyez sur ce bouton pour charger un motif de broderie ou une police depuis une clé USB. Bouton d'enregistrement d'un point ou d'une séquence personnel Appuyez sur ce bouton pour enregistrer un point ou une séquence vers la mémoire de la machine. Bouton de suppression Pour supprimer des points et des lettres dans une séquence. Appuyez longtemps pour supprimer toute la séquence. Bouton d'inversion latérale Pour inverser latéralement des points et des séquences. Bouton d'inversion verticale Pour les points et séquences d'inversion verticale. Bouton Alt Quand vous sélectionnez un point fantaisie, les réglages de densité s'affichent à l'écran graphique. En appuyant sur le bouton Alt, l'élongation s'affiche au lieu de la densité du point. En mode broderie, ce bouton est utilisé pour passer entre deux vues de piqûre de broderie. Bouton d'infos Appuyez sur ce bouton pour faire activer/désactiver la vue des recommandations. Appuyez sur ce bouton en mode broderie pour afficher les informations à propos du motif chargé. Boutons de roue Utilisez ces boutons pour vous déplacer dans l'écran. La roue comporte des flèches vers le haut et le bas, la gauche et la droite et au centre de la roue, OK, pour confirmer les sélections. La roue a plusieurs fonctions, par exemple sélectionner les lettres et se déplacer entre les options dans le menu de réglages. En mode broderie, utilisez la roue pour déplacer le motif dans le cercle. Bouton OK Le bouton au centre de la roue, OK, est utilisé pour confirmer vos sélections ou effacer les messages sur votre écran. Levier de contrôle de vitesse Le levier de contrôle de vitesse règle la vitesse de couture/broderie maximum. Pour augmenter la vitesse de couture/ broderie, déplacez le levier vers le haut, pour réduire la vitesse de couture/broderie, déplacez le levier vers le bas. 30 2 PréparationsMenu de réglages Dans le menu Réglages, vous pouvez ajuster les réglages de la machine, audio et de l'écran. Ouvrez en appuyant sur le bouton du menu réglages et sélectionnez les réglages que vous souhaitez faire en appuyant sur les boutons fléchés haut/bas sur la roue. Utilisez les flèches gauche et droite pour régler les valeurs. Activez les réglages ou ouvrez une liste de choix en appuyant sur OK. Une case pleine signifie qu'une fonction est activée, une case vide signifie qu'elle n'est pas activée. Remarque : Si un réglage ne peut pas être combiné avec un réglage précédemment sélectionné, les contours de cette case s'afficheront en pointillés. Différents réglages sont disponibles en fonction du mode couture ou broderie. Appuyez une deuxième fois sur le bouton du menu réglages pour quitter le menu réglages. Tension du fil Votre machine à coudre prérèglera électroniquement une tension de fil pour le point sélectionné. En fonction du tissu, du molleton, du fil, etc. la tension peut devoir être ajustée. Utilisez les boutons fléchés gauche/droite si vous avez besoin de régler la tension du fil. Les changements n'affectent que le point sélectionné. Ce réglage est réinitialisé sur le réglage par défaut lorsque vous sélectionnez un autre point. En mode couture, appuyez sur le bouton d'infos pour voir la tension actuelle du fil sélectionné. Aiguille double Activez le programme d'aiguille double et utilisez les flèches gauche et droite sur la roue pour définir la largeur de l'aiguille double. Lorsqu'une taille d'aiguille double est sélectionnée, la largeur de tous les points est limitée pour la taille donnée de l'aiguille afin d'éviter une rupture de l'aiguille. En mode couture, appuyez sur le bouton d'infos. L'icône de recommandation d'aiguille double sera affichée dans le mode couture. Le réglage est conservé jusqu'à ce que vous le désactiviez. Remarque : L'aiguille double et la sécurité de largeur de point ne peuvent pas être utilisées en même temps. Remarque : Une fenêtre contextuelle d'avertissement est affichée lorsque vous sélectionnez un point qui est trop large pour la taille d'aiguille double définie. Sécurité de largeur de point Sélectionnez cette fonction lorsque vous utilisez un pied-de-biche pour le patchwork, disponible en tant qu'accessoire optionnel, pour verrouiller la position d'aiguille centrale pour tous les points et afin de ne pas endommager l'aiguille ou le pied-de-biche. En mode couture, appuyez sur le bouton d'infos. L'icône de sécurité de largeur de point sera affichée. Le réglage est conservé jusqu'à ce que vous le désactiviez. Lorsque vous allumez la machine avec ce réglage et lors de chaque sélection de point autre qu'un point droit, une fenêtre contextuelle vous informe que la machine est réglée sur le point droit. Remarque : L'aiguille double et la sécurité de largeur de point ne peuvent pas être utilisées en même temps. 2 Préparations 31Arrêt automatique pour coupure (Uniquement en mode broderie) Lorsque vous commencez à broder, la machine s'arrête au bout de quelques points et vous demande de couper le fil. Utilisez le bouton OK pour activer ou désactiver cette fonction dans le menu de réglages. Remarque : L'arrêt automatique pour coupure est désactivé si vous utilisez la pédale lorsque vous brodez. Langue Utilisez les boutons fléchés gauche et droite pour changer la langue des textes de votre machine. Signal sonore Activez ou désactivez toutes les alarmes sonores de la machine. Par défaut, le paramètre est activé. Contraste Réglez le contraste de l'écran graphique en utilisant les boutons fléchés gauche et droite. La valeur peut être réglée entre -3 et 4 par incréments de 1. Version du logiciel Vérifiez la version de logiciel pour votre machine à coudre. Positions de cercle (Uniquement en mode broderie) Utilisez les fonctions de position de cercle pour déplacer le cercle à différentes positions. Position actuelle Lorsque vous souhaitez revenir au point actuel et recommencer la broderie là où elle avait été interrompue, utilisez la roue pour sélectionner la position actuelle et appuyez sur OK. Vous pouvez également appuyer sur le bouton marche/arrêt pour revenir au point actuel et commencer à broder. Position de parking Lorsque vous avez fini de broder, retirez le cercle et ouvrez le menu de réglages. Utilisez la roue pour sélectionner l'option de position de parking et appuyez sur OK. Il est très important de retirer le cercle afin de sélectionner la position de parking, pour éviter qu'il ne s'abîme. Position de découpe La position de découpe déplacera le cercle vers vous pour vous aider à couper les points sautés et le tissu lorsque vous brodez un appliqué. Position centrale Utilisez la position centrale si vous souhaitez déplacer l'aiguille à la position centrale du cercle. 32 2 Préparations3 Mode couture

Le mode couture est le premier qui s'affiche à l'écran après avoir allumé la machine. Votre point sélectionné est affiché en taille réelle dans le champ de point. Vous trouvez là toutes les informations de base dont vous avez besoin pour commencer à coudre. C'est également le menu dans lequel vous réglez les paramètres de votre point. Le point droit est sélectionné par défaut. Remarque : Il n'est pas possible de coudre avec l'unité de broderie attachée. Mode couture - Vue générale

2. Numéro de point sélectionné

3. Largeur de point/positionnement du point

4. Longueur/Densité du point

Remarque : Les onglets sur le bas de l'écran indiquent le mode sélectionné. Le mode sélectionné est indiqué par l'onglet noir disparaissant à l'écran. Sélectionner un point En appuyant sur l'un des boutons de sélection directe, vous sélectionnez un numéro de point immédiatement. Appuyez sur deux ou trois chiffres en succession rapide pour sélectionner un point de 10 et plus. Si le numéro de point n'existe pas, vous entendrez un bip sonore et le dernier chiffre saisi sera sélectionné comme point. Utilisez les flèches haut et bas sur la roue pour passer entre les points. Recommandations de couture

Appuyez sur le bouton d'information pour afficher les recommandations de couture pour le point sélectionné. Appuyez à nouveau sur le bouton pour masquer les informations.

1. Recommandation d'aiguille/réglage

Aiguille universelle Réglé sur aiguille double Aiguille lancéolée recommandée Réglé sur sécurité de largeur de point

2. Recommandation de pied-de-biche

3. Entoilage recommandé

4. Valeur de tension du fil

5. Recommandation de griffes d’entraînement/système

IDT™ Remarque : Tous les symboles et options ne seront pas affichés en même temps. 3 Mode couture 33Réglages de point Votre machine sélectionne automatiquement les meilleurs réglages pour chaque point. Vous pouvez ajuster chaque point comme vous le souhaitez. Les réglages ajustés n'affectent que le point sélectionné et les réglages par défaut sont rétablis lorsqu'un autre point est sélectionné. Les réglages ajustés ne sont pas enregistrés automatiquement lorsque vous éteignez la machine. Les valeurs de longueur et de largeur du point sont indiquées à droite de l'écran. Utilisez le bouton à côté des chiffres pour effectuer les ajustements. Lorsqu'un réglage est modifié, les chiffres sont mis en surbrillance. si vous essayez de dépasser les réglages minimum ou maximum de largeur et de longueur, une alarme sonore retentit. Largeur de point/positionnement du point

1. Largeur de point/

Positionnement du point

2. Longueur de point/densité

Augmentez ou diminuez la largeur de point à l'aide des boutons « + » et « - ». Pour les points droits, utilisez « + » et « - » pour déplacer la position du point vers la gauche ou la droite. Lorsqu'un point droit est sélectionné, l'icône change pour indiquer que le positionnement de point est actif, plutôt que la largeur de point. Longueur de point/densité de point

Augmentez ou diminuez la longueur de point à l'aide des boutons « + » et « - ». Pour les points de bourdon, utilisez les boutons « + » et « - » pour augmenter ou réduire la densité de point. Ceci est souvent nécessaire lorsque vous utilisez des fils spéciaux ou lorsque vous voulez obtenir un point de bourdon moins dense. La densité de point n'affecte pas la longueur de l'ensemble du point. Lorsqu'un point fantaisie est sélectionné, l'icône change pour indiquer que la densité du point est active, plutôt que la longueur de point. Élongation

L'élongation est utilisée pour allonger les points fantaisie. Tout le point sera plus long, mais la densité restera la même. Appuyez sur le bouton alt pour afficher les réglages d'élongation plutôt que la densité pour les points de bourdon. L'icône (3) change et affiche un symbole d'élongation. Augmentez ou diminuez l'élongation du point de bourdon à l'aide des boutons « + » et « - ». Si l'élongation n'est pas disponible pour le point sélectionné, un avertissement sonore retentira lorsque vous appuierez sur le bouton alt et l'icône ne changera pas. 34 3 Mode coutureInversion Gauche : Bouton d'inversion latérale. Droite : Bouton d'inversion verticale. Pour inverser latéralement des points ou des séquences, appuyez sur le bouton d'inversion latérale. Pour inverser verticalement, appuyez sur le bouton d'inversion verticale. Tension du fil

A. Tension adéquate B. Tension trop élevée C. Tension trop faible Pour obtenir un joli point solide, la tension du fil de bobine doit être correctement réglée, c'est-à-dire que, pour la couture générale, les fils doivent se croiser uniformément entre les deux épaisseurs de tissu. Votre machine à coudre règle électroniquement une tension de fil pour le point sélectionné. En fonction du tissu, du molleton, du fil, etc. la tension peut devoir être ajustée. Voir page 31 pour des instructions sur la manière de changer le réglage manuellement. Si le fil de canette est visible sur le dessus du tissu, la tension du fil d'aiguille est trop élevée. Réduisez la tension du fil d'aiguille. Si le fil supérieur est visible sous le tissu, la tension du fil d'aiguille est trop faible. Augmentez la tension du fil d'aiguille. Pour les points décoratifs et les boutonnières, le fil supérieur doit être visible sur l'envers du tissu. Point personnel Enregistrer un point personnel Enregistrez un point ajusté dans votre machine en appuyant sur le bouton d'enregistrement. Les réglages de la longueur, largeur, densité, élongation, inversion du point et tension du fil seront enregistrés. Remarque : Certains points spéciaux, comme les boutonnières, ne peuvent pas être enregistrés. Une fenêtre contextuelle vous informe de ceci lorsque vous essayez d'enregistrer ce type de point. Remplacer un point personnel Si la mémoire sélectionnée est occupée, un message contextuel s'affiche et vous demande si vous voulez écraser le point ou la séquence déjà enregistré(e) et le remplacer par le nouveau point/séquence. Sélectionnez Oui ou Non à l'aide des boutons fléchés et appuyez sur OK. Charger un point personnel Chargez votre point personnel en appuyant sur le bouton charger. 3 Mode couture 35Techniques de couture Point zigzag trois points Point n° 8 Le point zigzag trois points s'utilise pour surfiler les bords bruts. Veillez à ce que l'aiguille perce le tissu sur le côté gauche et surfile le bord sur le côté droit. Ce point peut également être utilisé en tant que point élastique pour permettre aux coutures de s'étirer lors de la couture de tricots. Boutonnières Les boutonnières de votre machine sont réglées spécialement pour différents types de tissus et de vêtements. Consultez le tableau des points page 11 dans ce livret pour trouver des descriptions de chaque boutonnière. Le tissu doit être entoilé là où vous cousez une boutonnière. Pied pour boutonnière une étape 5

1. Sélectionnez la boutonnière que vous voulez coudre

et réglez la largeur et la densité comme vous le souhaitez (A). Remarque : Il est recommandé de toujours coudre une boutonnière d'essai sur une chute de tissu.

2. Marquez la position de la boutonnière sur votre

3. Sur le pied pour boutonnières en une étape, ouvrez

le porte-bouton en le poussant vers l’arrière (B). Insérez le bouton. Ramenez le porte-bouton vers l’avant jusqu’à ce que le bouton tienne bien en place. Le bouton détermine la longueur de la boutonnière.

4. Posez le pied pour boutonnières une étape.

5. Veillez à ce que le fil soit tiré à l’intérieur du pied-

de-biche, puis placé sous le pied.

6. Placez votre ouvrage sous le pied-de-biche de sorte

que le repère sur le tissu soit aligné avec le centre du pied pour boutonnière.

7. Abaissez le levier pour boutonnière (C) jusqu’en bas.

Remarque : La machine ne démarrera pas si le levier pour boutonnière n'est pas correctement abaissé ou si le cadre du pied pour boutonnière n'est pas positionné complètement en avant.

8. Tenez l'extrémité du fil supérieur et commencez à

coudre. Les boutonnières sont cousues à partir de l'avant du pied-de-biche vers l'arrière.

9. Une fois que la machine a cousu la boutonnière,

relevez le pied-de-biche. 36 3 Mode coutureBoutonnière manuelle Coudre des séquences pour points de boutonnière 25–31. Pour coudre une boutonnière de plus de 25 mm de long, utilisez le pied-de-biche 5M.

1. Abaissez le levier pour boutonnière et le pied-de-

biche. Appuyez sur le bouton marche/arrêt ou la pédale pour commencer à coudre tout en éloignant le levier pour boutonnière de vous, jusqu'à ce que la machine commence à coudre un point en arrière. Cousez jusqu'à ce que vous ayez atteint la longueur souhaitée pour la boutonnière.

2. Tirez le levier pour boutonnière vers vous jusqu'à ce

que la machine commence à coudre la première colonne vers l'avant.

3. Lorsque la couture de la colonne a atteint la

longueur souhaitée, éloignez le levier pour boutonnière de vous jusqu'à ce que la machine commence à coudre un point droit en arrière.

4. Tirez le levier pour boutonnière vers vous jusqu'à ce

que la machine commence à coudre le renfort et la seconde colonne vers l'avant.

5. Lorsque les colonnes sont alignées, éloignez le levier

pour boutonnière de vous jusqu'à ce que la machine commence à coudre le renfort. La machine coudra quelques points d'arrêt et s'arrêtera automatiquement. La machine coupe le fil du haut et de canette et relève l'aiguille. En fonction du style de boutonnière sélectionné, la séquence de couture différera, voir illustration. 3 Mode couture 37Boutonnière gansée Les boutonnières gansées cousues avec des fils guipés sont plus stables, durables et ont un aspect professionnel. Utilisez du coton perlé ou un fil guipé normal.

1. Faites une boucle avec un fil épais ou du coton perlé

sur la barre en métal se prolongeant depuis le centre arrière du pied pour boutonnière manuelle 5M ou depuis la barre en plastique du pied pour boutonnière en une étape 5. Tirez les extrémités des fils sous le pied, vers l'avant, puis attachez-les autour du doigt à l'avant du pied.

2. Cousez une boutonnière. Les colonnes fantaisie de la

boutonnière se piquent sur le cordonnet.

3. Une fois que la boutonnière est terminée, enlevez le

cordonnet du doigt et tendez-le en tirant.

4. Croisez le cordonnet devant l'aiguille et enfilez les

bouts du cordonnet dans une grande aiguille, tirez sur l'envers et nouez les extrémités avant de couper le surplus.

5. Utilisez le Découvit pour ouvrir la boutonnière avec

précaution. Couture de bouton

1. Pour coudre un bouton, enlevez le pied-de-biche et

sélectionnez le point couture de bouton.

2. Abaissez les griffes d'entraînement.

3. Placez le bouton sous le support de pied-de-biche.

Utilisez la fonction d'inversion latérale pour vous assurer que les trous dans le bouton sont alignés avec le balancement de l'aiguille et que la largeur est appropriée pour le bouton utilisé. Si nécessaire, modifiez la largeur entre les trous avec les boutons « + » et « - » à côté de la largeur de point.

4. Vous pouvez augmenter ou diminuer le nombre de

points qui attacheront le bouton au tissu par étapes de deux, en utilisant les boutons « + » et « - » de la troisième rangée.

5. Commencez à coudre. La machine vous coud le

programme, puis pique un point d'arrêt et s'arrête. Remarque : Utilisez l'outil multi-usages pour créer une tige de fil pour votre bouton. Vous pouvez également utiliser un pied pour couture de bouton, disponible comme accessoire optionnel chez votre revendeur local PFAFF® agréé. 38 3 Mode coutureReprisage

Le reprisage d'un petit trou ou d'un accroc avant qu'il ne s'agrandisse peut sauver un vêtement. Choisissez un fil fin d'une couleur la plus proche possible de celle de votre vêtement.

1. Placez du tissu ou de l'entoilage sous le trou ou

l'accroc de votre vêtement.

2. Sélectionnez un point de reprisage.

3. Commencez à coudre autour du trou et par-dessus.

4. Une fois que vous avez cousu en travers du trou,

appuyez sur le bouton de marche arrière pour définir la longueur du point. Votre machine à coudre finit le point automatiquement.

5. Par défaut, la machine est réglée pour répéter un

carré de reprisage de la même taille, il suffit de continuer à coudre. Sélectionnez à nouveau le point de reprisage pour désactiver la répétition. Remarque : L'icône du bouton d'inversion (1) disparaîtra pour indiquer que la répétition est activée. Couture d'ourlets dans du tissu épais Quand vous cousez sur des coutures d'un tissu très épais ou sur un ourlet de jean, le pied peut s'incliner alors que la machine monte sur la couture. Utilisez l'outil multi-usages pour équilibrer la hauteur du pied- de-biche pendant que vous cousez. Un côté de l'outil multi-usages est plus épais que l'autre. Utilisez le côté le mieux adapté à l'épaisseur de la couture. Enclenchez le système IDT™ , voir page 22. En arrivant à l'endroit le plus épais du tissu, réduisez la vitesse de couture. Remarque : En augmentant la longueur du point, vous pouvez améliorer le résultat de couture des ourlets sur les tissus épais. 3 Mode couture 39Patchwork aspect fait main

Points recommandés pour un quilt aspect fait main Un patchwork comprend généralement trois couches, deux couches de tissu avec une couche de molleton disposée entre.

1. Bâtissez le dessus du patchwork assemblé avec le

molleton et le revers.

2. Enfilez l'aiguille avec un fil invisible (monofilament).

Utilisez une aiguille de taille 90 et du fil en coton souple et fin (60 ou inférieur) dans la canette.

3. Sélectionnez un point de patchwork et posez le pied

recommandé affiché dans les recommandations de couture.

4. Enclenchez le système IDT™.

5. Lorsque vous piquez le point, vous ne devez voir

que votre fil de canette. Vous pouvez avoir besoin d'ajuster la tension du fil en fonction du type de tissu, de fil et de molleton que vous utilisez. Faites quelques essais sur des chutes du tissu que vous allez utiliser et vérifiez la tension. Utilisez le guide-bord pour coudre des rangées successives. Desserrez la vis supérieure du support de pied-de-biche et insérez le guide-bord dans le trou. Réglez l'espace comme vous le souhaitez et serrez la vis. Piqué libre Pour la couture en piqué libre, abaissez les griffes d’entraînement au dos du bras libre. Posez le pied optionnel pour piqué libre ouvert. Déplacez le tissu manuellement. Maintenez une vitesse constante et déplacez le tissu en un mouvement régulier. Vous créez la longueur du point en déplaçant le tissu. Remarque : Pour coudre un point zigzag en piqué libre, remplacez la vis de serrage d'aiguille courte par la longue, qui se trouve parmi les accessoires inclus. Remarque : Lorsque les griffes d’entraînement s’abaissent, le tissu n’est plus entraîné par la machine. Vous devez déplacer le tissu vous-même. 40 3 Mode couturePointillés en piqué libre Les pointillés en piqué libre ajoutent de la texture et de l'attrait à votre patchwork, tout en maintenant les épaisseurs assemblées. Les pointillés en piqué libre se font avec les griffes d’entraînement abaissées. Vous déplacez manuellement le tissu pour déterminer la longueur du point.

1. Réglez votre machine à coudre sur la couture en

piqué libre avec un point droit.

2. Posez le pied optionnel pour piqué libre ouvert.

Désenclenchez le système IDT™ et abaissez les griffes d’entraînement.

3. Commencez par bâtir votre patchwork avec des

épingles de sûreté à travers toutes les couches, en partant du centre de votre patchwork et en vous déplaçant vers l'extérieur. Placez une épingle tous les 15 à 20 cm (6-8 pouces). Remarque : Entraînez-vous à faire des pointillés sur des chutes du tissu et du molleton que vous utiliserez pour votre patchwork. Il est important de déplacer vos mains à la même vitesse que l'aiguille pour éviter que les points ne soient trop longs ou trop courts. Le maintien d'une vitesse constante pendant la couture en piqué libre aide également à obtenir des points réguliers.

4. Commencez près du centre de votre patchwork.

Piquez un point et tirez le fil de canette vers le haut du patchwork. Faites quelques points l'un près de l'autre pour bloquer les fils.

5. Établissez un plan de couture à suivre, puis

commencez à piquer le motif en pointillé que vous souhaitez en déplaçant le patchwork à mesure que vous cousez. Les points ne doivent pas s'entrecroiser et doivent être piqués en un mouvement sinueux. 3 Mode couture 41Point d'ourlet invisible

Tissé Tissu extensible Endroit du tissu Le point d'ourlet invisible est utilisé pour faire des ourlets invisibles sur les jupes, pantalons et les ouvrages de décoration d'intérieur. Utilisez le pied numéro 3 avec le Système IDT™.

1. Finissez le bord de l'ourlet.

2. Pliez et repassez le surplus d'ourlet sur l'envers.

3. Repliez l'ourlet sur lui-même, afin qu'environ 1 cm

(3/8”) du bord fini dépasse du pli. L'envers de votre ouvrage doit désormais être orienté vers le haut.

5. Lorsque l'aiguille pique dans le pli, elle doit

s'enfoncer dans une petite quantité de tissu. Si les points sont visibles sur l'endroit, réglez le guide- bord (A) en tournant la vis de réglage (B) jusqu'à ce que le point qui pique l'ourlet soit pratiquement invisible. Le point invisible élastique convient particulièrement aux tissus extensibles, car le zigzag dans le point lui permet de s'étirer. L'ourlet est fini et cousu en même temps. Il n'est pas nécessaire de finir en premier le bord brut sur la plupart des tricots. Couture de fermetures à glissière Il existe différents moyens de coudre les fermetures à glissière. Suivez les consignes incluses avec votre modèle pour obtenir les meilleurs résultats. Pour tous les types de fermetures à glissière, il est important de coudre près des dents de la fermeture à glissière. Le pied de fermeture à glissière 4 peut être posé sur la barre de pied-de-biche, à gauche ou à droite, en fonction de la manière dont vous souhaitez insérer votre fermeture à glissière. Ensuite, réglez la position du point de sorte qu'il commence près du bord des dents de la fermeture à glissière en utilisant l'une des 29 positions d'aiguille disponibles pour le point droit. Si le pied-de- biche est posé du côté droit, l'aiguille doit uniquement être déplacée sur la droite. Si le pied-de-biche est posé à gauche, l'aiguille doit uniquement être déplacée sur la gauche. 42 3 Mode coutureMessages contextuels de couture Relever l'aiguille Certaines fonctions ne peuvent s'utiliser que quand l'aiguille est relevée. Quand vous tentez d'actionner ces fonctions alors que l'aiguille est abaissée, un message contextuel s'affiche. Relevez l'aiguille et appuyez sur le bouton OK pour fermer le message. Ce point ne peut pas être combiné avec l'aiguille double Ce message contextuel s'affiche lorsque la machine est réglée sur aiguille double et que vous sélectionnez un point qui ne peut pas être cousu avec une aiguille double. Appuyez sur le bouton OK pour fermer le message. Veuillez abaisser le pied-de-biche Votre machine ne coudra pas si le pied-de-biche est relevé. Abaissez le pied-de-biche et appuyez sur le bouton OK pour fermer le message. Ce point ne peut pas être cousu avec la sécurité de largeur de point activée Ce message contextuel s'affiche lorsque la machine est réglée sur sécurité de largeur de point et que vous sélectionnez un point de plus de 0 mm de large. Appuyez sur le bouton OK pour fermer le message. Largeur de point limitée pour l'aiguille double Ce message s'affiche également quand la machine est réglée pour l'aiguille double et que vous tentez de régler la largeur du point sur une valeur plus élevée que celle permise avec l'aiguille double. Fermez le message en appuyant sur OK. La machine doit reposer. Veuillez attendre un instant. Si la machine s'arrête et que ce message s'affiche à l'écran, vous devez laisser reposer la machine. Lorsque le message contextuel se ferme, vous pouvez recommencer à coudre. Les résultats de couture ne seront pas affectés. Machine réglée sur l'aiguille double Ce message contextuel s’affiche quand l’aiguille double est activée lorsque vous allumez votre machine. Appuyez sur le bouton OK pour fermer le message. Machine réglée sur point droit Ce message s'affiche lorsque la sécurité de largeur de point est activée et que vous allumez la machine ou essayez de régler la largeur ou la position du point. Fermez le message en appuyant sur OK. Retirez le blocage de fil sous la plaque à aiguille Quand ce message s'affiche, vous devez nettoyer la zone se trouvant sous la plaque à aiguille pour en retirer les fils et les peluches afin de permettre à la fonction de coupe de couper correctement. Fermez le message en appuyant sur OK. Vérifier le fil d'aiguille La machine s'arrête automatiquement si le fil d'aiguille se finit ou se casse. Réenfilez la machine, appuyez sur OK et recommencez à coudre. 3 Mode couture 434 Création de séquence La fonction de création de séquence de votre machine permet de combiner des points et des lettres en séquences. Vous pouvez ajouter jusqu'à 60 points et/ou lettres dans une séquence. Enregistrez votre séquence sur votre machine ; rechargez et cousez à chaque fois que vous en avez envie. Tous les points de votre machine à coudre peuvent être utilisés pour la création de séquence excepté les boutonnières, les points de raccommodage, la couture de boutons et les points de renfort. Création de séquence - présentation

2. Numéro de point actuel

3. Largeur de point/positionnement du point

4. Longueur de point/densité de point/élongation

1. Appuyez sur le bouton de création de séquence pour

accéder à la création de séquence.

2. Sélectionnez le point que vous souhaitez utiliser

(voir page 33 comment sélectionner un point). Le point s'affichera dans le champ de point.

3. Sélectionnez une lettre de l'alphabet (2) à l'aide de la

flèche sur la roue et appuyez sur OK pour l'insérer. La lettre sera placée à la position du curseur dans le champ de point. Remarque : La position actuelle dans le champ de point est indiquée par un curseur. Les points insérés sont placés à l'endroit où se trouve le curseur. Déplacez le curseur dans la séquence à l'aide des flèches « - » et « + », à droite du champ de point. Utiliser l'alphabet Mode alphabet, création de séquence- Présentation

3. Jeu de caractères (majuscule/minuscule, symboles

4. Sélection de police

44 4 Création de séquenceCréer une séquence de texte

1. Appuyez sur le mode alphabet, bouton de création

2. Déplacez le curseur parmi le champ de point (1) avec

les boutons « - » et « + », à droite du champ de point là où vous voulez ajouter une lettre.

3. Sélectionnez une lettre de l'alphabet (2) à l'aide des

flèches sur la roue et appuyez sur OK pour l'insérer. La lettre sera placée à la position du curseur dans le champ de point. Remarque : La lettre sélectionnée dans l'alphabet sera mise en surbrillance. Sélectionner un jeu de caractères et une police Appuyez sur les boutons « - » et « + » à droite de l'indicateur de jeu de caractères (3) pour passer entre les jeux de caractères majuscule ou minuscule, lettres et symboles normaux ou spéciaux. Appuyez sur les boutons « - » et « + », à droite de l'indicateur de police (4) pour changer la police. Ajuster du texte et des points Appuyez sur le bouton de séquence pour accéder à la vue de séquence. Vous pouvez inverser, régler la longueur et la largeur ou changer la densité, l'élongation et la position du point sélectionné. Les réglages fonctionnent de la même façon que dans le mode couture. Voir page 34. Lorsque vous avez changé une valeur, les chiffres seront mis en surbrillance sur l'écran graphique pour indiquer que la valeur n'est pas par défaut. Remarque : Les réglages affecteront uniquement le point à la position du curseur. Si vous revenez en mode couture, tous les réglages qui ont été faits affecteront toute la séquence et ne seront pas enregistrés lorsque vous reviendrez en mode de création de séquence. Supprimer un point ou une lettre dans une séquence Si vous voulez supprimer un point, déplacez le curseur sur le point que vous voulez supprimer et appuyez sur le bouton de suppression. Pour supprimer toute la séquence du champ de point, appuyez longtemps sur le bouton supprimer. Gérer vos séquences Vous pouvez enregistrer et recharger votre séquence. La mémoire de séquence peut contenir 60 points et lettres. Enregistrer la séquence La séquence est enregistrée comme dans le mode couture. Voir page 35. Remarque : Si une autre séquence et déjà enregistrée, une fenêtre contextuelle vous demandera si vous voulez la remplacer. Sélectionnez Oui ou Non à l'aide des boutons fléchés et appuyez sur OK. 4 Création de séquence 45Charger la séquence La séquence est chargée comme dans le mode couture, voir page 35. Pour charger votre séquence, appuyez sur le bouton charger. Remarque : Lorsque vous chargez une séquence en mode couture, la valeur affichée pour la séquence sera la lettre M. Coudre une séquence Pour coudre la séquence, revenez en mode couture en appuyant sur le bouton de mode couture, le bouton marche/arrêt ou en appuyant sur la pédale. Votre séquence est prête à être cousue. La séquence sera cousue de manière continue. Si vous voulez vous arrêtez à la fin de la séquence, appuyez sur le bouton de coupure de fil pendant la couture. La machine fera un point d'arrêt et coupera les fils à la fin de la séquence. Remarque : Les réglages faits en mode couture affectent toute la séquence. Toutefois, ces changements ne sont pas enregistrés si vous revenez dans création de séquence. Fenêtres contextuelles de création de séquence Ce point ne peut pas être ajouté dans une séquence Ce message s’affiche si vous essayez d’ajouter une boutonnière, un œillet, un renfort, un point de raccommodage ou le point de couture de bouton (numéros de points 25–37) à une séquence. Tous les points de votre machine à coudre peuvent être ajoutés à une séquence, excepté ceux-ci. Fermez le message en appuyant sur OK. Ce point ne peut pas être enregistré Ce message s’affiche si vous essayez d’enregistrer une boutonnière, un œillet, un renfort, un point de raccommodage ou le point de couture de bouton (numéros de points 25–37) dans la mémoire de la machine. Tous les points de votre machine peuvent être enregistrés, excepté ceux-ci. Fermez le message en appuyant sur OK. Séquence hors échelle Si vous tentez d'ajouter plus de 60 points ou lettres dans la séquence, ce message s'affiche. Fermez le message en appuyant sur OK. Supprimer tous les points ? Ce message contextuel vous demande de confirmer que vous avez choisi de supprimer l’ensemble d’une séquence dans le mode de création de séquence. Sélectionnez Oui ou Non à l'aide des boutons fléchés et appuyez sur OK. Remplacer ? Si la mémoire de la machine comporte déjà un point ou une séquence et que vous appuyez sur le bouton d'enregistrement, ce message s'affiche et vous demande si vous voulez écraser la séquence/le point déjà enregistré et le remplacer par le nouveau. Sélectionnez Oui ou Non à l'aide des boutons fléchés et appuyez sur le bouton OK. 46 4 Création de séquence5 Préparations pour la broderie Vue d’ensemble de l’unité de broderie (type EU-3P)

1. Bouton de déverrouillage de l'unité de broderie

2. Pieds de réglage de niveau

3. Prise de l'unité de broderie

4. Ensemble de fixation du cercle de broderie

Présentation du cercle à broder

A. Connecteur de cercle à broder B. Cercle extérieur C. Cercle intérieur D. Système d'attache E. Vis de retenue F. Picots de fixation des clips optionnels G. Repères centraux Motifs 86 motifs se trouvent sur la clé USB de broderie livrée avec votre machine. Nous vous recommandons de copier les motifs sur votre ordinateur afin de disposer d'une sauvegarde facile d'accès si vous perdez la clé USB ou si vous souhaitez éliminer temporairement les motifs de la clé. Collection de broderies Consultez le livret de collection de broderie PFAFF® creative™ ambition 640 , disponible sous forme de fichier PDF sur la clé USB Embroidery Stick, pour une présentation des motifs et polices de broderie disponibles. Le numéro du motif, le nombre de points (nombre de points dans le motif) et la taille du motif sont affichés à côté de chaque motif. Les couleurs de fil suggérées pour chaque bloc de couleur sont affichées. Télécharger des motifs de sauvegarde Tous les motifs de la creative™ ambition 640 et d'autres fichiers de la clé USB sont également disponibles sur notre site Internet pour être utilisés comme sauvegarde. Rendez-vous sur le site Internet PFAFF® à l'adresse www.pfaff. com, cliquez sur Assistance et sélectionnez creative™ ambition 640 . Un code vous sera demandé pour télécharger les fichiers. Saisissez le numéro : 8200creative 5 Préparations pour la broderie 47Branchement de l’unité de broderie Un cache prise se trouve derrière le bras libre, voir l'illustration. Le couvercle s'ouvre automatiquement lorsque vous connectez l'unité de broderie.

1. Vérifiez que votre machine est éteinte.

2. Retirez le coffret-accessoires.

3. Faites glisser l'unité de broderie sur le bras libre de

la machine jusqu'à ce qu'elle s'enfonce solidement dans la prise. Au besoin, utilisez le pied de réglage de niveau afin que la machine et l'unité de broderie soient au même niveau.

4. Allumez la machine. Elle redémarrera et passera en

mode broderie automatiquement.

5. Dégagez la zone de broderie. Une fenêtre

contextuelle vous demande de retirer le cercle pour le positionnement. Appuyez sur OK. La machine est calibrée et le bras de broderie se met en position de départ. Assurez-vous de ne pas calibrer la machine avec le cercle de broderie attaché car ceci pourrait abîmer l'aiguille, le pied-de-biche, le cercle et/ou l'unité de broderie. Enlevez tout ce qui se trouve autour de la machine avant de la calibrer afin que le bras de broderie ne heurte rien durant le calibrage. Retirer l’unité de broderie

1. Pour ranger l'unité de broderie, placez le bras de

broderie en position de parking en sélectionnant cette option dans le menu des options de cercle ou le menu de réglages.

2. Vérifiez que votre machine est éteinte.

3. Appuyez et tirez sur le bouton à gauche sous l'unité

de broderie (A) et faites glisser l'unité vers la gauche pour la retirer.

4. Le cache prise se ferme automatiquement.

5. Rangez l'unité de broderie dans son emballage

d'origine. 48 5 Préparations pour la broderiePosez le pied de broderie/piqué libre 6

1. Éteignez l'interrupteur d'alimentation pour éviter les

2. Tournez le volant vers vous jusqu'à ce que l'aiguille

se trouve dans sa position la plus élevée.

3. Désenclenchez le système IDT™ et élevez le pied-de-

4. Enlevez le pied-de-biche et le support en enlevant la

vis du pied-de-biche (A).

5. Posez le pied de broderie/piqué libre 6 sur la barre

de pied (B) afin que le bras (C) du pied suive la tige (D) de la vis d'aiguille. Pour broder, mettez en place une aiguille à broder (E).

6. Posez la vis du pied-de-biche (A) et serrez-la. Pour

disposer d'un meilleur accès, abaissez légèrement l'aiguille. Pour encercler le tissu

Pour obtenir les meilleurs résultats de broderie, placez une feuille d'entoilage sous le tissu. Lorsque vous encerclez l'entoilage et le tissu, assurez-vous qu'ils sont tendus et bien encerclés.

1. Ouvrez le système d'attache (A) sur le cercle

extérieur et desserrez la vis (B). Retirez le cercle intérieur. Placez le cercle extérieur sur une surface plate solide avec la vis sur le côté inférieur droit (B). Le centre du bord inférieur du cercle contient une petite flèche qui s'alignera avec une autre petite flèche située sur le cercle intérieur.

2. Placez l'entoilage et le tissu, endroit vers le haut, sur

le cercle extérieur. Placez le cercle intérieur sur le tissu, avec la petite flèche en bas. Si vous pouvez voir la taille du cercle sur le bord inférieur du cercle intérieur, cela veut dire que vous l'avez posé correctement.

3. Introduisez le cercle intérieur fermement dans le

4. Fermez le bouton de système d'attache (A). Réglez la

pression du cercle extérieur en tournant la vis de retenue (B). Pour obtenir les meilleurs résultats, le tissu doit être tendu dans le cercle. Remarque : Lorsque vous brodez des motifs supplémentaires sur le même tissu, ouvrez le système d'attache, placez le cercle dans la nouvelle position sur le tissu et refermez le système d'attache. Lorsque vous changez de type de tissu, vous pouvez avoir besoin d'ajuster la pression à l'aide de la vis de retenue. Ne forcez pas le système d'attache. 5 Préparations pour la broderie 49Poser/Retirer le cercle

Faites glisser le cercle sur le bras de broderie d'avant en arrière jusqu'à ce qu'il s'enclenche. Pour retirer le cercle du bras de broderie, appuyez sur le bouton (A) de l’ensemble de fixation du cercle et faites glisser le cercle vers vous. 50 5 Préparations pour la broderie6 Broder En mode broderie, vous pouvez ajuster et piquer les motifs. Vous devez connecter l'unité de broderie à votre machine pour accéder au mode broderie. Après avoir chargé un motif, il y a deux vues disponibles en mode broderie : piquer et modifier. Piqûre de broderie Vue 1

4. Points restant dans le bloc de couleur (nombre total

de points restant dans le motif)

5. Couleur actuel (nombre total de couleurs)

Piqûre de broderie Vue 2

Appuyez sur le bouton alt pour basculer à la vue 2.

1. Utilisez la fonction orbite pour vérifier la position

Affichage de modification de broderie

Pour ajuster un motif, appuyez sur le bouton de modification de broderie.

1. Rotation du motif

Remarque : Les valeurs qui ne sont plus par défaut seront mises en surbrillance. La vue de piqûre sera affichée automatiquement lorsque vous commencez à piquez votre motif Pour revenir à la vue de piqûre, appuyez sur le bouton piqûre. Informations sur le motif

couleurs Appuyez sur le bouton d'infos pour afficher les informations à propos du motif chargé. Remarque : La machine s'arrêtera si vous appuyez sur le bouton d'infos alors que la machine fonctionne. Nom/Numéro de motif Affiche le nom et le numéro du motif actuel. Position du motif Affiche de combien de millimètre le motif a été déplacé par rapport à la position centrale dans le cercle. 6 Broder 51Liste de couleurs Toutes les couleurs du motif chargé sont affichées dans l'ordre dans lequel elles seront brodées. Chaque couleur listée affiche l'ordre, le nom et le type de fil. Utilisez les flèches haut et bas pour voir toutes les couleurs dans la liste. Piqûre de broderie Charger un motif Cette machine dispose de 15 motifs de broderie intégrés et de 86 motifs fournis sur la clé USB Embroidery Stick. Vous pouvez consulter tous les motifs dans le livret de collection de broderie creative™ ambition 640 disponible en tant que fichier PDF sur la clé USB Embroidery Stick. Charger les motifs intégrés Avec l'unité de broderie connectée, saisissez le nombre de motif souhaité à l'aide des boutons de sélection directe. Le motif sera chargé dans le champ de broderie dans la piqûre de broderie. Chargez les motifs depuis la clé USB Embroidery Stick

1. Pour charger un motif depuis la clé USB Embroidery

Stick, insérez la clé dans le port USB à droite de la machine avec l'unité de broderie attachée et appuyez sur le bouton charger. Votre machine peut charger des fichiers de broderie .vp3.

2. Utilisez les boutons fléchés pour sélectionner un

dossier et appuyez sur OK pour l'ouvrir. Pour revenir au dossier précédent, sélectionnez la ligne supérieure et appuyez sur OK.

3. Sélectionnez le motif que vous souhaitez charger et

appuyez sur OK pour confirmer. Il sera chargé dans le champ de broderie dans la piqûre de broderie. Remarque : Si vous avez déjà chargé un motif, le prochain motif que vous chargerez remplacera automatiquement le premier. Lorsque vous enregistrez des motifs sur la clé USB depuis votre PC, veillez à ne pas créer trop de niveaux de sous-dossiers afin que le chemin de fichier ne soit pas trop long. Utilisez également un nom de fichier court. 52 6 BroderCharger une police de broderie Cette machine dispose de 2 polices intégrées, curlz et graphite, en trois tailles différentes. Sélectionnez une police du livret de collection de broderie creative™ ambition 640 et saisissez le numéro de police (curlz : 200, 201, 202 ou graphite : 300, 301, 302) avec le clavier. La police sera chargée dans le modificateur de texte de broderie. Chargez les polices depuis la clé USB Embroidery Stick Vous pouvez créer d'autres fichiers de police de broderie en utilisant le logiciel Embroidery Intro. Voir page 26.

1. Appuyez sur le bouton charger avec la clé USB

Embroidery Stick connectée. Votre machine peut charger des fichiers de police .vf3.

2. Sélectionnez le motif de police que vous souhaitez

charger et appuyez sur OK pour confirmer. La police sera chargée dans le modificateur de texte de broderie. Remarque : Les fichiers de police sont indiqués avec ce symbole. Éditeur de texte de broderie Un alphabet sera affiché automatiquement lorsque vous avez chargé une police. L'éditeur de texte de broderie fonctionne comme la création de séquence, voir page 45.

1. Créez votre texte de broderie en sélectionnant des

lettres à l'aide des flèches.

2. Confirmez votre sélection en appuyant sur OK.

3. Appuyez sur le bouton « + » ou « - » de la seconde

rangée pour modifier le jeu de caractères.

4. Lorsque vous voulez coudre le texte, appuyez sur le

bouton piqûre pour amener le texte en piqûre de broderie. Le carré aura désormais l'apparence du texte chargé.

5. Appuyez sur le bouton de modification de broderie

pour tourner ou ajuster la longueur et la hauteur du texte en appuyant sur les boutons « + » et « - » correspondants. Remarque : Appuyez sur le mode alphabet et le bouton de création de séquence pour accéder à nouveau à l'éditeur de texte de broderie. Tous les réglages effectués en mode modification et piqûre seront annulés si vous revenez à l'éditeur de texte de broderie. Une fenêtre contextuelle s'affichera en vous demandant si vous souhaitez revenir à la piqûre de broderie. Sélectionnez Oui pour revenir au mode de piqûre. Tous vos réglages seront conservés. Sélectionnez Non pour ouvrir l'éditeur de texte de broderie. Tous les réglages réalisés en mode de piqûre seront annulés. Sélectionnez Oui ou Non à l'aide des boutons fléchés et appuyez sur OK. 6 Broder 53Affichage de l'éditeur de texte de broderie

3. Jeu de caractères (majuscule/minuscule, symboles

4. Informations sur la longueur de texte

5. Informations sur la longueur de hauteur

Tailles du cercle Affichage de piqûre 1 Utilisez les boutons « + » et « - » à droite du symbole du taille de cercle pour parcourir parmi une liste de tailles de cercle disponible, y compris les cercles qui sont disponibles à l'achat auprès de votre revendeur PFAFF® agréé. En fonction de la taille du motif, il se peut que certains cercles ne puissent pas être sélectionnés et la machine émettra un bip sonore. Remarque : Si vous essayez de commencer à broder et que le cercle que vous avez sélectionné est différent de celui qui est installé sur l'unité de broderie, une fenêtre contextuelle s'affiche pour vous en informer. Installez le bon cercle ou sélectionnez-en un autre dans la liste. Positions de cercle Ouvrez le menu de réglages pour choisir entre différentes positions de cercle. Position actuelle Lorsque vous souhaitez revenir au point actuel et recommencer la broderie là où elle avait été interrompue, sélectionnez sur l'icône de position actuelle. Vous pouvez également appuyer sur le bouton marche/arrêt pour revenir au point actuel et commencer à broder. Position de parking Lorsque vous avez fini de broder, retirez le cercle et sélectionnez l'option de position de parking. Il est très important de retirer le cercle pour éviter qu'il ne s'abîme. Position de découpe La position de découpe déplacera le cercle vers vous pour vous aider à couper le tissu lorsque vous brodez un appliqué. Position centrale Utilisez la position centrale si vous souhaitez déplacer l'aiguille à la position centrale du cercle. 54 6 BroderPoints restants dans le bloc de couleur Affichage de piqûre 1 Les deux valeurs affichées dans la position centrale sur le côté droit de l'écran affichent le nombre de points restants dans le bloc de couleur actuel et le nombre de points restants dans le motif (indiqué entre parenthèses). Appuyez sur les boutons « + » et « - » pour avancer ou reculer point par point dans le motif. Reculez quelques points si le fil d'aiguille se casse ou s'il n'y en a plus. Couleur actuelle Affichage de piqûre 1 Les valeurs affichées dans le coin inférieur droit indiquent le bloc de couleur actuel et le nombre total de blocs de couleur dans le motif (indiqué entre parenthèses). Utilisez les boutons « + » et « - » pour avancer ou reculer dans les blocs de couleurs. Utilisez la fonction orbite pour vérifier la position Affichage de piqûre 2 La fonction Orbite peut être utilisée pour tracer la zone du motif. Appuyez sur le bouton « + » de la première rangée pour déplacer le cercle, afin que l'aiguille soit placée dans le coin supérieur droit de l'endroit où le motif sera brodé. À chaque fois que vous appuyez sur le bouton « + », le cercle se déplacera pour afficher tous les coins du motif. À la cinquième pression, le cercle se déplacera afin que l'aiguille se trouve au-dessus de la position centrale du motif. À la sixième pression, il reviendra à sa position originale. Si vous appuyez sur le bouton « - », le cercle se déplacera dans la séquence arrière. Le cercle se déplacera en premier à la position centrale du motif, puis vers chaque coin. Bâti Affichage de piqûre 2 Appuyez sur le bouton « + » ou « - » de la deuxième rangée et la machine créera un point de bâti autour de la zone du motif. Le bâti vous permet de fixer votre tissu sur un entoilage placé en dessous, en particulier si le tissu à broder ne peut pas être encerclé. Le bâti permet aussi de fixer les tissus extensibles. Il indique également où le motif sera placé sur le tissu. Remarque : Pendant la réalisation du bâti, la boîte du motif sera indiquée par une ligne en pointillés. Monochrome Affichage de piqûre 2 Appuyez sur les boutons « + » et « - » de la troisième rangée pour activer la broderie monochrome. La machine ne s'arrêtera pas pour les changements de bloc de couleur. Appuyez à nouveau sur le bouton pour désactiver la broderie monochrome. Remarque : Lorsque monochrome est activée, la boîte du motif sera indiquée par un cadre noir. 6 Broder 55Contrôle de la vitesse Ajustez la vitesse de broderie maximum en faisant glisser le levier de contrôle de vitesse en haut ou en bas. Ceci fonctionne comme dans le mode couture, voir page

Tension du fil Lorsque vous brodez avec un fil ou un tissu spécial, il peut être nécessaire de régler la tension du fil pour obtenir un meilleur résultat. La tension du fil peut être ajustée dans le menu des réglages, voir page 31. 56 6 BroderCommencer la broderie

1. Dégagez assez d'espace pour les mouvements du

bras de broderie et du cercle.

2. Veillez à ce que la machine soit éteinte et faites

glisser l'unité de broderie sur le bras libre de la machine jusqu'à ce qu'elle s'enfonce solidement dans la prise. Allumez la machine. Elle redémarrera et passera en mode broderie automatiquement. Une fenêtre contextuelle vous demande de retirer le cercle pour le positionnement. Appuyez sur OK. La machine est calibrée et le bras de broderie se met en position de départ.

3. Veillez à ce que le système IDT™ soit désenclenché

et posez le pied de broderie. Insérez une canette avec du fil de canette fin.

4. Sélectionnez un numéro de motif de la machine en

utilisant le clavier ou sélectionnez-en un sur la clé USB Embroidery Stick (la clé USB doit être connectée) et appuyez sur OK pour charger une piqûre de broderie.

5. Le motif est placé au centre du cercle.

6. Encerclez un morceau de tissu avec de l'entoilage et

glissez le cercle dans le bras de broderie.

7. Enfilez la machine avec la première couleur de la

8. Abaissez le pied-de-biche. Tenez le fil d'aiguille et

appuyez sur le bouton marche/arrêt ou sur la pédale. La machine commence à broder et s'arrête automatiquement au bout de quelques points. Une fenêtre contextuelle s'affiche pour vous demander de couper le fil. Coupez le fil et appuyez sur OK. Continuez à broder en appuyant sur le bouton marche/arrêt ou sur la pédale. Remarque : L'arrêt automatique pour coupure est activé par défaut. Ouvrez le menu de réglages pour désactiver ce réglage. L'arrêt automatique pour coupure est désactivé si vous utilisez la pédale lorsque vous brodez.

9. Lorsque la première couleur est terminée, votre

machine s'arrête. Une fenêtre contextuelle apparaît vous demandant de changer de couleur. Réenfilez avec la couleur suivante et appuyez sur OK. Continuez à broder en appuyant sur le bouton marche/arrêt ou sur la pédale. Chaque segment de couleur est terminé par un point d'arrêt et le fil de canette est coupé.

10. Lorsque la broderie est terminée, votre machine

coupe les deux fils, puis s'arrête. Une fenêtre contextuelle vous informe que votre broderie est terminée. Appuyez sur OK. Élevez le pied-de-biche pour enlever facilement le cercle. 6 Broder 57Modification de broderie

1. Rotation 2. Hauteur de

motif Pour ajuster votre motif, appuyez sur le bouton de modification de broderie. Lorsque vous appuyez sur le bouton de piqûre, la machine passera à la piqûre de broderie. Remarque : Lorsque vous appuyez sur le bouton marche/arrêt ou sur la pédale, la machine passera automatiquement à l'affichage de piqûre de broderie et commencera à piquer. Rotation Vous pouvez faire pivoter le motif autour de son point central. Utilisez les boutons « + » et « - » à droite de l'icône de rotation pour pivoter. À chaque fois que vous appuyez sur le bouton « + », le motif tourne de 90 degrés dans le sens des aiguilles d'une montre. Appuyez sur le bouton « - » pour faire pivoter le motif dans le sens inverse des aiguilles d'une montre. À gauche de l'icône de rotation sur l'écran, vous pouvez voir de combien de degrés le motif a pivoté par rapport à sa position d'origine. Remarque : Certains motifs sont trop grands pour tourner par incréments de 90 degrés. Chaque pression sur le bouton correspondra à une rotation de 180 degrés. L'icône P pivotera en fonction de ce réglage, en indiquant l'orientation actuelle du motif dans la zone de broderie. Hauteur de motif Vous pouvez augmenter ou réduire la hauteur du motif jusqu'à 20 %. Utilisez les boutons « + » et « - » à droite de l'icône de hauteur. La hauteur du motif change de 5 % à chaque fois que vous appuyez sur un bouton. Largeur de motif Vous pouvez augmenter ou réduire la largeur du motif jusqu'à 20 %. Utilisez les boutons « + » et « - ». La largeur du motif change de 5 % à chaque fois que vous appuyez sur un bouton. Déplacer Utilisez la roue pour déplacer le motif n'importe où dans le champ de broderie. Dans l'affichage d'informations du motif, vous verrez jusqu'où le motif a été déplacé par rapport à sa position d'origine. Appuyez sur le bouton OK pour centrer le motif dans le cercle. Inversion Utilisez les boutons d'inversion pour inverser le motif verticalement ou latéralement. Les icônes s'afficheront lorsque vous appuyez sur ces boutons. Remarque : L'icône P reflétera ce réglage. 58 6 BroderFenêtres contextuelles de broderie Retirez le cercle. Débrayez l’IDT. Posez le pied-de-biche de broderie. Lorsque l'unité de broderie est en place, une fenêtre contextuelle vous demande de retirer le cercle et de dégager la zone autour de la machine pour calibrer le bras de broderie. Appuyez sur OK. La machine est calibrée et le bras de broderie se met en position de départ. Remarque : il est très important de retirer le cercle, sinon le cercle ou l'unité de broderie pourraient être endommagés lors du calibrage. Coupez le bout de fil Quand vous commencez à broder ou après avoir changé le fil, la machine pique quelques points, puis s'arrête pour que vous puissiez couper le bout du fil. Remarque : L’arrêt automatique pour coupure est activé par défaut. Ouvrez le menu de réglages pour désactiver ce réglage. L'arrêt automatique pour coupure est désactivé si vous utilisez la pédale lorsque vous brodez. Unité de broderie non prise en charge. Veuillez remplacer l'unité de broderie Vous ne pouvez utiliser que l'unité de broderie livrée avec votre machine. Installez l'unité de broderie appropriée. Échec du calibrage La machine n'a pas pu réaliser le calibrage. Dégagez la zone autour de la machine pour calibrer le bras de broderie et appuyez sur le bouton OK. Veuillez relever le pied-de-biche Certaines fonctions ne peuvent s'utiliser que lorsque le pied-de-biche est relevé. Quand vous tentez d'actionner ces fonctions alors que le pied-de-biche est abaissé, ce message contextuel s'affiche. Relevez le pied-de-biche et appuyez sur le bouton OK pour fermer le message. Veuillez abaisser le pied-de-biche Votre machine ne brodera pas si le pied-de-biche est relevé. Abaissez le pied-de-biche et appuyez sur le bouton OK pour fermer le message. Le cercle adéquat n’est pas inséré, veuillez attacher le cercle adéquat. Quand la taille du cercle installé sur la machine ne correspond pas à la taille affichée sur l'écran graphique, votre machine ne coud pas. Installez un cercle adapté à la taille affichée ou modifiez le réglage de la taille de cercle pour qu’il corresponde au cercle que vous avez sélectionné, voir Tailles du cercle, page 54. Vérifier le fil d'aiguille La machine s'arrête automatiquement si le fil d'aiguille se finit ou se casse. Enfilez à nouveau la machine, appuyez sur OK et continuez à broder en appuyant sur le bouton marche/arrêt ou sur la pédale. Changer la couleur de fil Lorsque vous devez changer le fil d'aiguille, la machine s'arrête et les fils sont coupés. Changez la bobine et renfilez la machine. La couleur recommandée suivante est indiquée dans le message contextuel. Ce message contextuel s’affiche également quand votre machine s’arrête automatiquement pour vous permettre de couper le tissu pour les broderies à découper, les appliqués, etc. Reportez-vous aux explications de chaque motif de la collection de broderies creative™ ambition 640 . Découvrez la collection de broderies sur page 47. Cette action fera revenir au début et tous les réglages seront effacés, retourner à Piqûre de broderie ? Ce message contextuel s’affiche si vous appuyez sur le bouton du mode de création de séquence après avoir commencé à broder pour revenir à l’éditeur de texte et modifier un texte de broderie existant. Si vous sélectionnez Non, l'éditeur de texte s'ouvre et tous les réglages que vous avez effectués dans le mode broderie sont annulés. Si vous sélectionnez Oui, vous retournez au mode broderie et tous vos réglages sont maintenus. Utilisez les boutons fléchés pour sélectionner Oui ou Non, puis appuyez sur le bouton OK. 6 Broder 59Broderie terminée Un message contextuel vous informe quand la broderie est terminée. Appuyez sur le bouton OK pour fermer le message. Connecter une clé de broderie USB En mode broderie, si vous appuyez sur le bouton charger sans avoir de clé USB connectée, cette fenêtre contextuelle s'affichera. Connectez une clé USB Embroidery Stick et appuyez sur OK pour charger un motif. Les données sur la clé USB Embroidery Stick sont illisibles Ce message contextuel s'affiche lorsque votre machine à coudre ne peut pas accéder aux informations contenues sur la clé USB. Ceci peut être causé lorsque des formats de fichier incorrects sont enregistrés vers la clé de broderie USB. Les autres raisons pourraient être que la clé de broderie USB est abîmée ou n'est pas compatible avec la machine à coudre. Le motif comprend des éléments qui ne peuvent pas être ouverts Certains motifs peuvent être constitués de plusieurs motifs ou contenir d'autres éléments qui ne peuvent pas être ouverts. Utilisez votre logiciel gratuit Embroidery Intro pour réenregistrer le motif en tant que motif combiné. Retirez le cercle, puis appuyez sur OK Cette fenêtre contextuelle s'affiche lorsqu'une fonction choisie oblige l'unité de broderie à aller en dehors des limites pour le cercle installé. Pour que le bras de broderie se déplace librement, retirez le cercle et appuyez ensuite sur OK. Commande Stop dans le motif Cette fenêtre contextuelle s'affichera lorsqu'il y a un arrêt programmé dans le motif. La machine s'arrête. Appuyez sur OK pour confirmer et continuer à broder. Ce motif est trop grand pour l’unité de broderie. Ce message contextuel s’affiche si les dimensions du motif que vous essayez de charger sont trop grandes ou si le motif contient trop de points. Votre machine peut charger des motifs contenant jusqu’à 50 000 points. Appuyez sur le bouton OK pour fermer le message et sélectionnez un autre motif. 60 6 Broder7 Entretien Nettoyage de la machine Pour que votre machine à coudre fonctionne toujours correctement, nettoyez-la fréquemment. Il n'est pas nécessaire de la lubrifier. Essuyez les surfaces extérieures de votre machine à coudre à l'aide d'un chiffon doux pour enlever les poussières ou les peluches accumulées. Essuyez l'écran graphique avec un chiffon propre, doux et humide. Nettoyage de la zone de canette

abaissez les griffes d'entraînement et éteignez la machine. Retirez le pied-de-biche. Poussez le bouton de déverrouillage du couvercle de canette (A) vers la droite et enlevez le couvercle de canette (B) et la canette. Utilisez le tournevis pour la plaque à aiguille afin de retirer les deux vis (C) de la plaque à aiguille. Soulevez la plaque à aiguille. Nettoyez les griffes d'entraînement et la zone de la canette avec la brosse fournie dans les accessoires. Nettoyage sous la zone de canette

Nettoyez sous le compartiment de canette après avoir cousu plusieurs ouvrages ou lorsque vous remarquez une accumulation de peluches dans la zone du compartiment de canette. Retirez la boîte à canette en la soulevant. Nettoyez le compartiment avec la brosse ou un chiffon sec. Faites attention lorsque vous nettoyez autour des couteaux coupe-fils (B). Remettez la boîte à canette en place afin que le bout (A) s'emboîte dans la butée (C). Remarque : Ne soufflez pas dans la zone du compartiment de canette. La poussière et les peluches seraient projetées dans votre machine. Remarque : Lorsque vous utilisez les aiguilles découpe tissu pour broderie PFAFF® optionnelles, il est nécessaire de nettoyer la zone de canette après chaque motif/ouvrage brodé. 7 Entretien 61Remise en place de la plaque à aiguille Avec les griffes d'entraînement abaissées, remettez la plaque à aiguille, puis insérez et serrez les deux vis de la plaque à aiguille. Remettez le couvercle de canette en place. Dépannage Dans ce guide de détection des pannes, vous trouverez des solutions aux problèmes pouvant avoir lieu sur votre machine. Pour plus d'informations, veuillez contacter votre distributeur local PFAFF® agréé qui se fera un plaisir de vous aider. Faites vérifier régulièrement votre machine à coudre par votre distributeur local PFAFF® agréé ! Si malgré l'application de ces informations de dépannage, vous avez encore des problèmes, faites vérifier votre machine par votre distributeur. Si elle présente un problème spécifique, faites des essais de couture avec votre fil sur une chute de votre tissu et emmenez-les à votre distributeur. Un échantillon de couture donne souvent de meilleures informations que des mots. Pièces et accessoires non originaux La garantie ne couvre pas les défauts ou dommages causés par l'utilisation d'accessoires ou de pièces qui ne sont pas d'origine. Problèmes généraux La fonction Coupure de fil ne coupe pas le fil ? Retirez la plaque à aiguille et nettoyez les peluches accumulées dans la zone de canette. Le tissu ne se déplace pas ? Veillez à ce que les griffes d'entraînement ne soient pas abaissées. Mauvais point, points irréguliers ou étroits ? Désactivez l'aiguille double ou la sécurité de largeur de point dans le menu de réglages. L'aiguille se casse ? Insérez correctement l'aiguille comme décrit, voir page

24. Posez une aiguille adaptée au tissu.

La machine ne coud pas ? Vérifiez que toutes les prises sont branchées correctement dans la machine et dans la prise murale. Vérifiez que le cordon de la pédale de commande est bien branché dans la prise en bas à droite de la machine. Enfoncez le levier de bobineur en position de couture. Les boutons de fonctions de la machine à coudre et à broder ne répondent pas ? Les prises et les boutons de fonctions sur la machine peuvent être sensibles à l'électricité statique. Si les boutons ne répondent pas au toucher, éteignez puis rallumez la machine. Si le problème persiste, contactez votre distributeur agrée PFAFF® le plus proche. La machine saute des points Avez-vous inséré correctement l'aiguille ? Insérez correctement l'aiguille comme décrit, voir page

Avez-vous inséré la bonne aiguille ? Utilisez une aiguille du système 130/705 H. 62 7 EntretienL'aiguille est-elle courbée ou émoussée ? Insérez une nouvelle aiguille. Avez-vous enfilé correctement la machine ? Vérifiez l'enfilage de la machine. Utilisez-vous le bon pied-de-biche ? Attachez le pied-de-biche adéquat. L'aiguille n'est-elle pas trop petite pour le fil ? Veillez à ce que l'aiguille soit adaptée au fil et au tissu. Le fil d'aiguille se casse Avez-vous inséré correctement l'aiguille ? Insérez correctement l'aiguille comme décrit, voir page

Avez-vous inséré la bonne aiguille ? Utilisez une aiguille du système 130/705 H. L'aiguille est-elle courbée ou émoussée ? Insérez une nouvelle aiguille. Avez-vous enfilé correctement la machine ? Vérifiez l'enfilage de la machine. L'aiguille n'est-elle pas trop petite pour le fil ? Changez l'aiguille pour avoir une taille d'aiguille adaptée au fil. N'utilisez-vous pas un fil de mauvaise qualité avec des nœuds ou un fil qui s'est desséché ? Utilisez un fil de meilleure qualité acheté auprès d'un revendeur PFAFF® autorisé. Utilisez-vous un porte-bobine adéquat ? Posez un porte-bobine de la bonne taille pour la bobine de fil. Utilisez-vous la meilleure position de broche porte- bobine ? Essayez une position différente de broche porte-bobine (verticale ou horizontale). Le trou de la plaque à aiguille est-il abîmé ? Changez la plaque à aiguille. Le fil de canette se casse Avez-vous correctement inséré la canette ? Vérifiez le fil de la canette. Le trou de la plaque à aiguille est-il abîmé ? Changez la plaque à aiguille. Le compartiment de canette est-il propre ? Nettoyez les peluches de la zone de canette et utilisez uniquement les canettes approuvées pour ce modèle. La canette est-elle correctement bobinée ? Bobinez une nouvelle canette. La couture comporte des points irréguliers La tension du fil est-elle correctement réglée ? Vérifiez la tension du fil d'aiguille et l'enfilage. N'utilisez-vous pas un fil trop épais ou avec des nœuds ? Changez de fil. La canette est-elle correctement bobinée ? Vérifiez le bobinage de la canette. Utilisez-vous une aiguille adaptée ? Insérez une aiguille appropriée correctement, comme décrit dans voir page 24. La machine n'entraîne pas le tissu ou l'entraînement est irrégulier Avez-vous enfilé correctement la machine ? Vérifiez l'enfilage de la machine. Y a-t-il des amas de peluches entre les griffes d'entraînement ? Retirez la plaque à aiguille et nettoyez les griffes avec une brosse. Les griffes d’entraînement sont-elles relevées ? Relevez les griffes d'entraînement. 7 Entretien 63Impossible de coudre une boutonnière La machine émet un bip sonore lorsque j'utilise le pied pour boutonnière en une étape 5 ? Veillez à ce que le coffret-accessoires soit attaché à la machine et que le levier de boutonnière soit abaissé jusqu'en bas. Abaissez le pied-de-biche en douceur. Le motif de broderie est déformé Le tissu est-il encerclé correctement ? Le tissu doit être correctement encerclé. Le cercle intérieur de broderie est-il bien inséré dans le cercle extérieur ? Encerclez le tissu de telle manière que le cercle intérieur rentre toujours parfaitement dans le cercle extérieur. Le motif de broderie s'est froncé Avez-vous bien entoilé votre tissu ? Assurez-vous que vous utilisez le bon entoilage pour la technique ou le type de tissu utilisé. La machine ne brode pas L'unité de broderie est-elle insérée ? Assurez-vous que l'unité de broderie est correctement branchée dans la prise. Avez-vous posé le bon cercle ? Insérez le cercle correspondant. Spécification technique Machine à coudre Tension nominale 100–240V ~ 50–60Hz Consommation nominale 55 W Éclairage LED Vitesse de couture 800 points/minute maximum Dimensions de la machine : Longueur (mm) Largeur (mm) Hauteur (mm) Poids net (kg)

Pédale de commande Modèle C-9000 Tension nominale CC 15 V, max. 3 mA Les spécifications techniques et ce manuel de l'utilisateur peuvent être modifiés sans préavis. 64 7 EntretienPROPRIÉTÉ INTELLECTUELLE AMBITION, CREATIVE, IDT, PFAFF, et LA PERFECTION COMMENCE ICI sont des marques déposées de KSIN Luxembourg II, S.ar.l. Vous avez fait l'achat d'une machine à coudre et à broder moderne et pouvant être mise à jour. Comme nous sortons régulièrement des mises à jour des logiciels, il est possible que vous trouviez certaines différences entre le logiciel de la machine et celui décrit dans le Guide de l'utilisateur. Consultez votre distributeur local agréé PFAFF® et ne manquez pas de visiter notre site Internet www.pfaff.com pour obtenir les toutes dernières mises à jour du logiciel ainsi que le mode d'emploi. Nous nous réservons le droit de modifier l'équipement de la machine et le jeu d'accessoires sans préavis ainsi que les performances ou la conception. Ces éventuelles modifications seront toujours apportées au bénéfice de l'utilisateur et du produit. Veuillez noter qu’en cas de mise au rebut, ce produit doit bénéficier d’un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. Ne jetez pas les appareils électriques avec les ordures municipales générales, utilisez des installations de collecte différentes. Contactez votre gouvernement local pour obtenir des informations au sujet des systèmes de collecte disponibles. Lorsque vous remplacez un ancien appareil par un nouveau, le distributeur peut être légalement obligé de reprendre votre ancien appareil pour le mettre au rebut, sans frais. Le dépôt d’appareils électriques dans une décharge municipale présente le risque de fuite de substances dangereuses dans les nappes phréatiques, qui peuvent ensuite s’introduire dans la chaîne alimentaire, devenant ainsi un risque pour votre santé et votre bien-être. Manufacturer VSM GROUP AB, SVP Worldwide Soldattorpsgatan 3, SE-55474, Jonkoping, SWEDEN4711368-31C · © 2023 KSIN Luxembourg II, S.a.r.l. · All rights reserved www.pfaff.com
