TB25PS - Scie TROY-BILT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à long manche (scie d'élagage)
Marque et modèle	Troy-Bilt TB25PS
Type de moteur	Refroidi par air, 2 temps
Cylindrée	25 cc (1,52 po³)
Rapport carburant/huile	40:1
Capacité du réservoir de carburant	251 ml (8,5 oz liq.)
Capacité du réservoir d'huile à chaîne	207 ml (7 oz liq.)
Longueur de la barre de guidage	25,4 cm (10 po)
Pas de la chaîne	9,5 mm (3/8 po)
Jauge de la chaîne	1,3 mm (0,050 po)
Poids (sans carburant ni huile)	6,1 – 6,6 kg (13,5 – 14,5 lb)
Longueur hors tout (extension complète)	2,3 m (7,5 pi)
Longueur de la perche d'extension	66 cm (26 po)
Bougie	Champion® RDJ7J ou équivalent

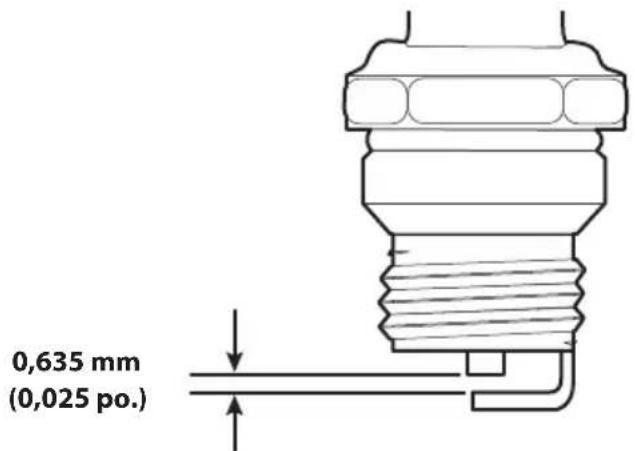

Écartement des électrodes	0,635 mm (0,025 po)
Lubrification de la chaîne	Huile à barre et à chaîne (débit réglable)
Utilisation prévue	Élagage des arbres (branches jusqu'à 15,2 cm de diamètre)
Niveau sonore et vibrations	Voir le manuel (non spécifié dans l'extrait)
Sécurité	Verrouillage de la manette des gaz, interrupteur Marche/Arrêt, pare-étincelles, chaîne à faible rebond, protège-guide
Entretien courant	Nettoyage filtre à air, réglage tension chaîne, affûtage/remplacement chaîne, lubrification guide, vidange carburant pour stockage longue durée
Accessoires inclus	Bandoulière, fourreau pour guide et chaîne, clé Allen, tournevis, bidon d'huile 2 temps (95 ml)

FOIRE AUX QUESTIONS - TB25PS TROY-BILT

Quel est le mélange carburant/huile pour le moteur 2 temps ?

Le rapport est de 40:1. Utilisez 95 ml d'huile pour 2 temps (fournie) pour 3,8 litres d'essence sans plomb neuve. Ne dépassez pas 10 % d'éthanol.

Comment démarrer la scie à long manche TB25PS ?

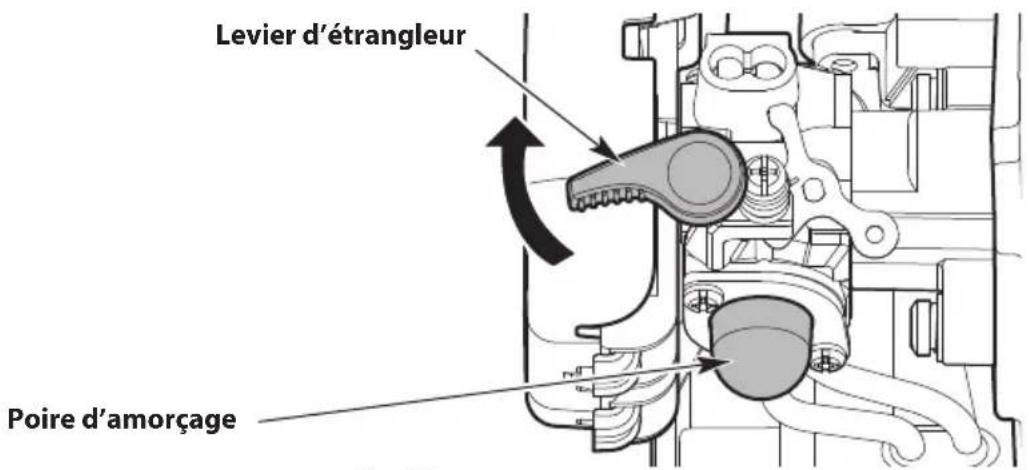

Assurez-vous que l'interrupteur est en position Marche (I). Appuyez 10 fois sur la poire d'amorçage, tirez le starter. Placez-vous en position accroupie, tirez la corde de démarrage. Après le démarrage, laissez tourner 30 s, puis désengagez le starter et accélérez.

Pourquoi la chaîne ne tourne-t-elle pas ?

Vérifiez d'abord la tension de la chaîne : elle ne doit être ni trop lâche ni trop serrée. Assurez-vous que la barre et la chaîne sont correctement montées. Si le problème persiste, contrôlez l'état du pignon d'entraînement et de la chaîne.

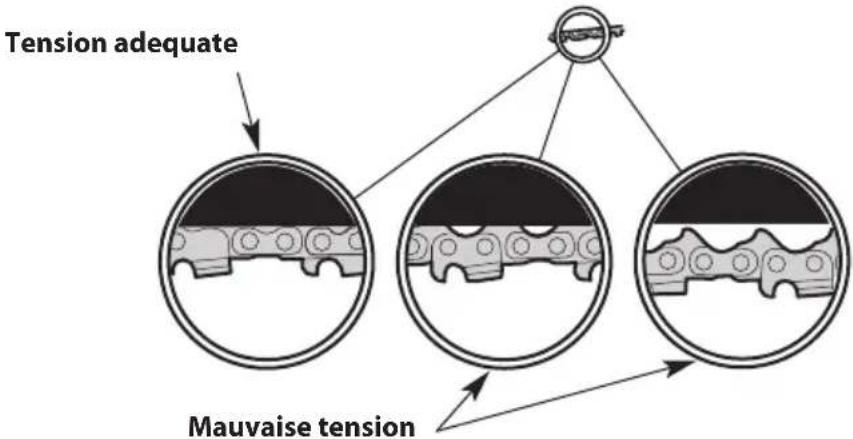

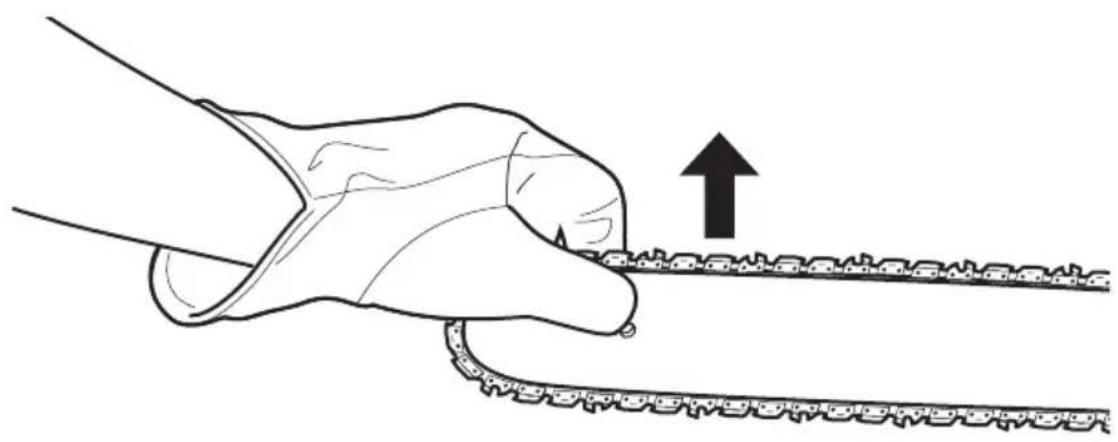

Comment régler la tension de la chaîne ?

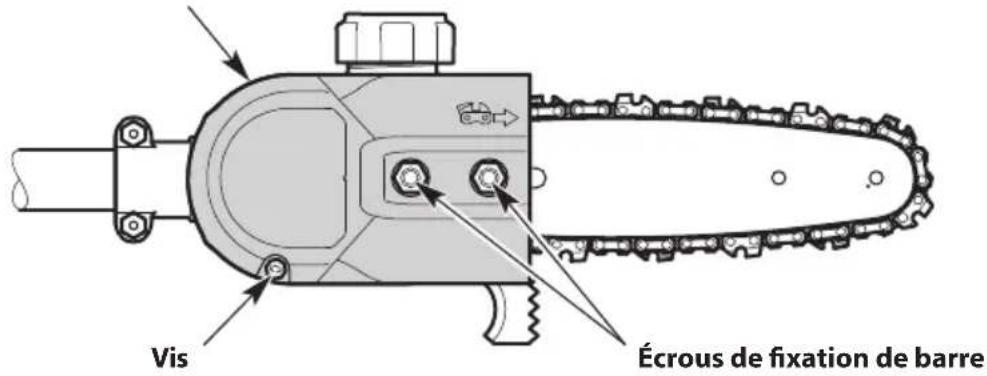

Desserrez les écrous de fixation de barre. Tournez la vis de tension dans le sens horaire pour tendre, antihoraire pour desserrer. La chaîne doit être bien ajustée contre le dessous du guide, sans fléchissement. Serrez les écrous puis vérifiez le mouvement libre.

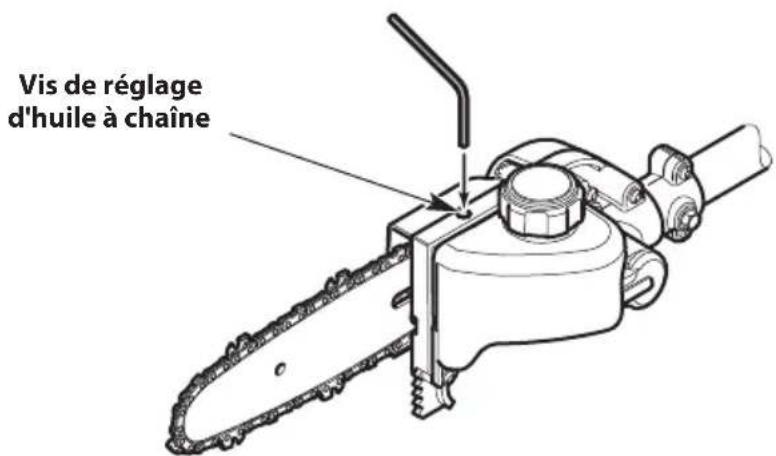

À quelle fréquence dois-je huiler la chaîne et comment régler le débit ?

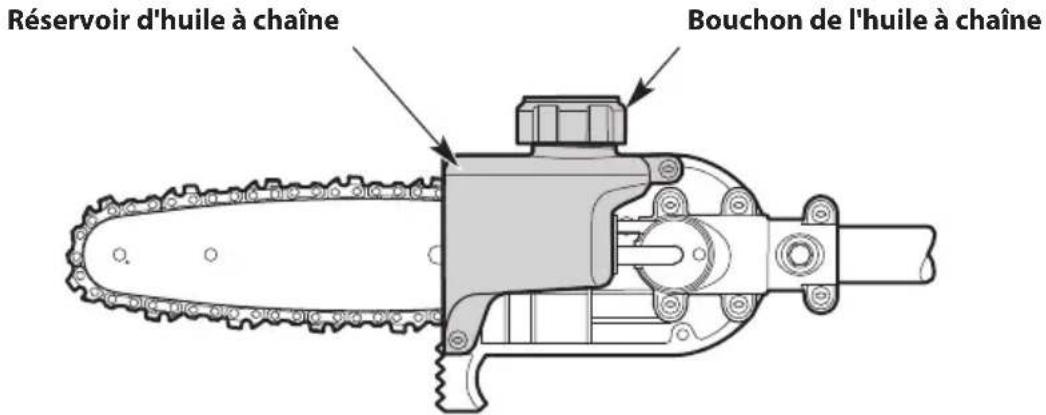

Le réservoir d'huile à chaîne (207 ml) doit être rempli avant chaque utilisation. Réglez le débit via la vis de réglage d'huile (clé Allen 3/32 po) : tournez antihoraire pour augmenter, horaire pour diminuer. Une fine vaporisation doit être visible.

Que faire si la scie ne coupe pas droit ou force ?

Cela indique une chaîne émoussée ou mal affûtée. Les copeaux seront petits et poudreux. Faites aiguiser ou remplacer la chaîne par un professionnel. Vérifiez aussi que la chaîne n'est pas montée à l'envers.

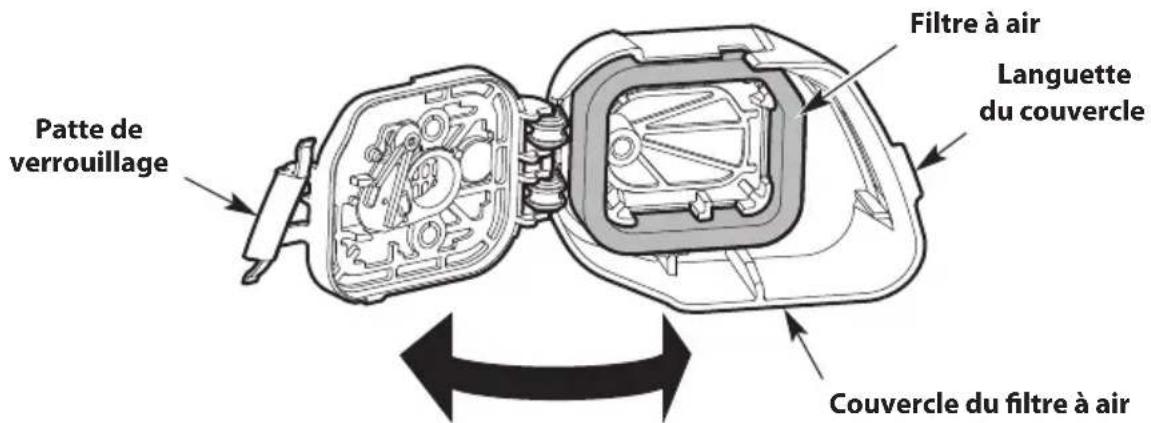

Comment nettoyer le filtre à air ?

Ouvrez le couvercle du filtre (tirez sur la languette). Retirez le filtre, lavez-le à l'eau et au détergent, séchez-le. Imbibez-le légèrement d'huile SAE 30 propre, essorez l'excès. Remontez le tout. Ne faites jamais tourner le moteur sans filtre.

Quelles sont les précautions de sécurité contre le rebond ?

Le rebond survient si le nez du guide touche un objet. Utilisez toujours les deux mains, tenez-vous à gauche de la scie, ne coupez pas avec la pointe. Portez un casque, des lunettes et des gants. Gardez une distance d'au moins 15 m des personnes et des lignes électriques.

Comment entreposer la scie pour une longue période ?

Vidangez le réservoir de carburant dans un bidon approprié. Faites tourner le moteur jusqu'à ce qu'il cale pour vider le carburateur. Retirez la bougie, versez 5 gouttes d'huile dans le cylindre, tournez le moteur à la main. Replacez la bougie. Rangez l'outil dans un endroit sec, hors de portée des enfants.

Puis-je utiliser cette scie pour abattre un arbre ?

Non, cette scie à long manche est conçue uniquement pour élaguer les branches d'arbres vivants. N'essayez pas de couper des branches de plus de 15 cm de diamètre ou d'abattre un arbre. Utilisez une tronçonneuse standard pour ces travaux.

MODE D'EMPLOI TB25PS TROY-BILT

Manuel de l'utilisateur

Scie à long manche

(2 Temps, 25 cc)

CONSERVEZ CES INSTRUCTIONS

IMPORTANT : Lisez attentivement ce manuel avant d'utiliser ce produit. Respectez toutes les instructions.

Manual del Operador

Français (Traduction des instructions d'origine) 45

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, notamment les gaz d'échappement du moteur reconnus par l'État de Californie comme étant cancérogène, et le monoxyde de carbone, reconnu par de l'État de Californie comme provoquant des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, consultez le site www.P65Warnings.ca.gov.

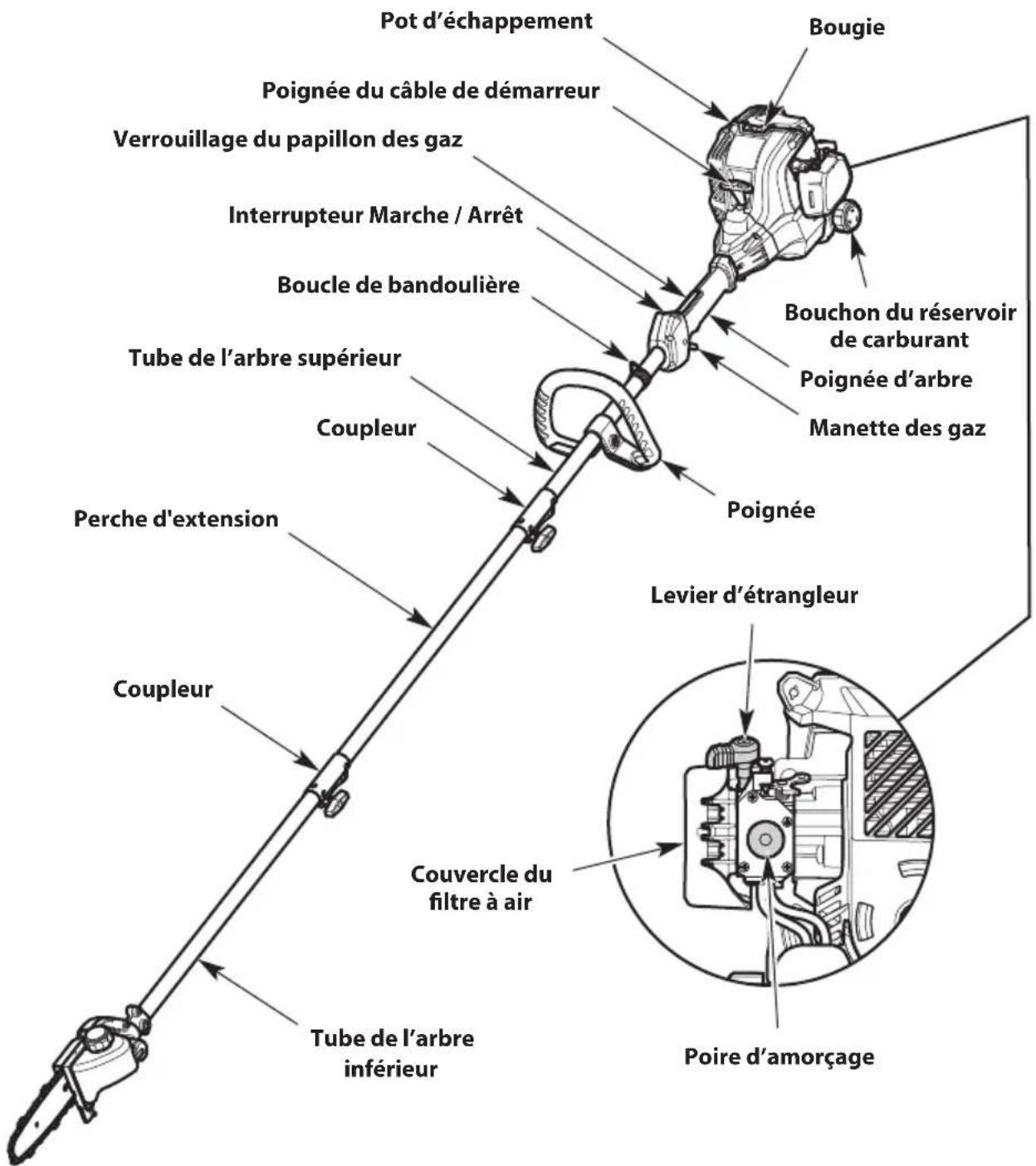

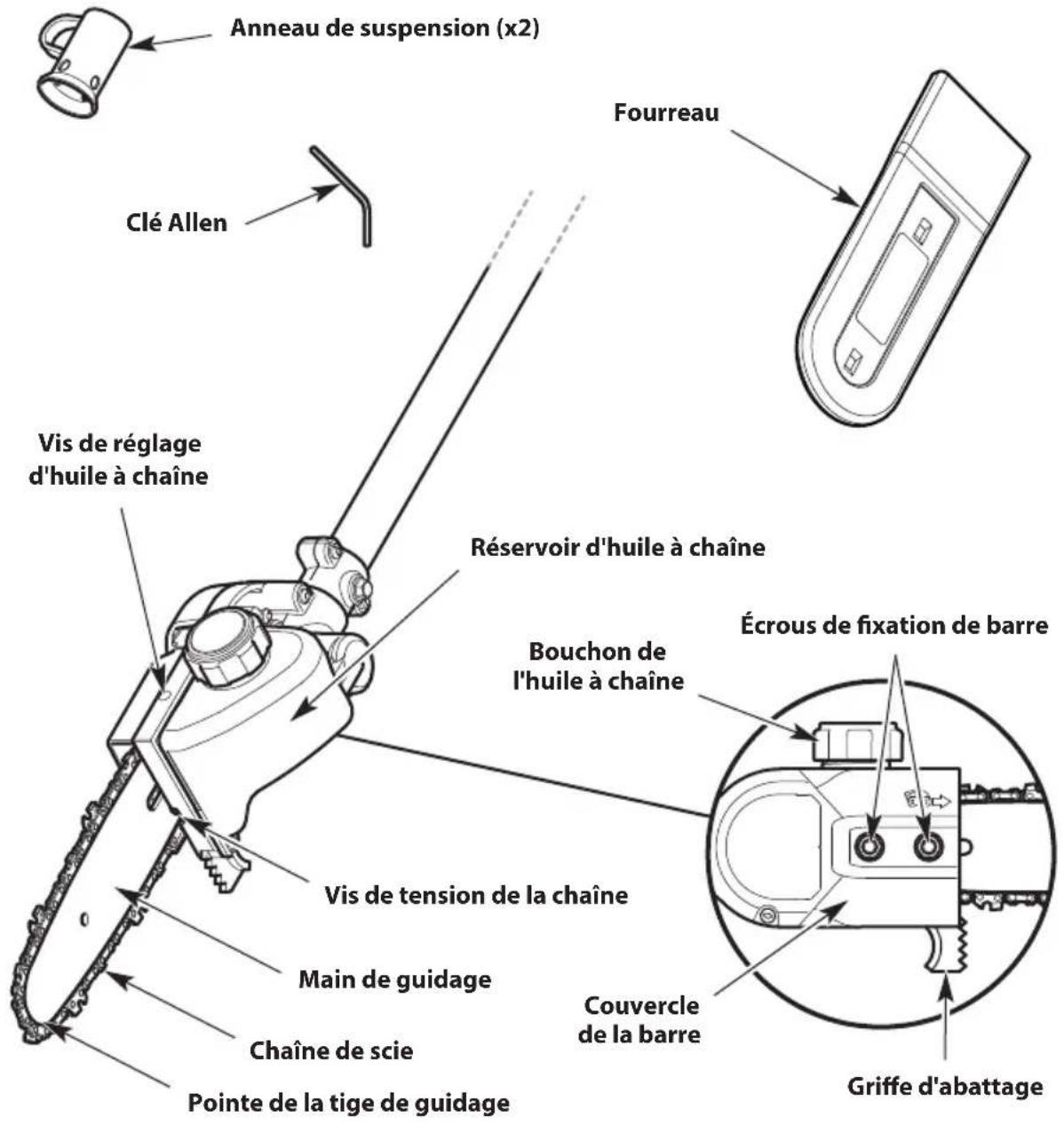

Apprenez à connaître votre appareil....59

Modalités et définitions essentielles....60

Caractéristiques 62

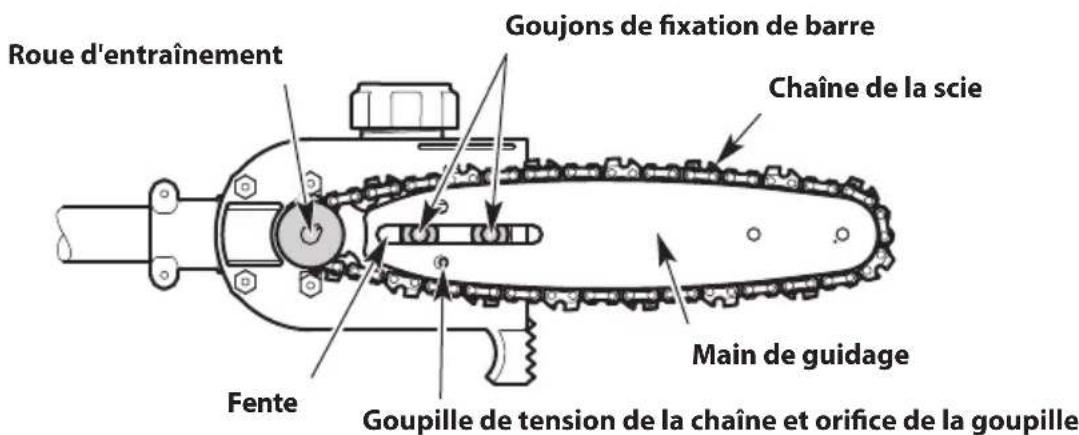

Assemblage....63

Huile et carburant 68

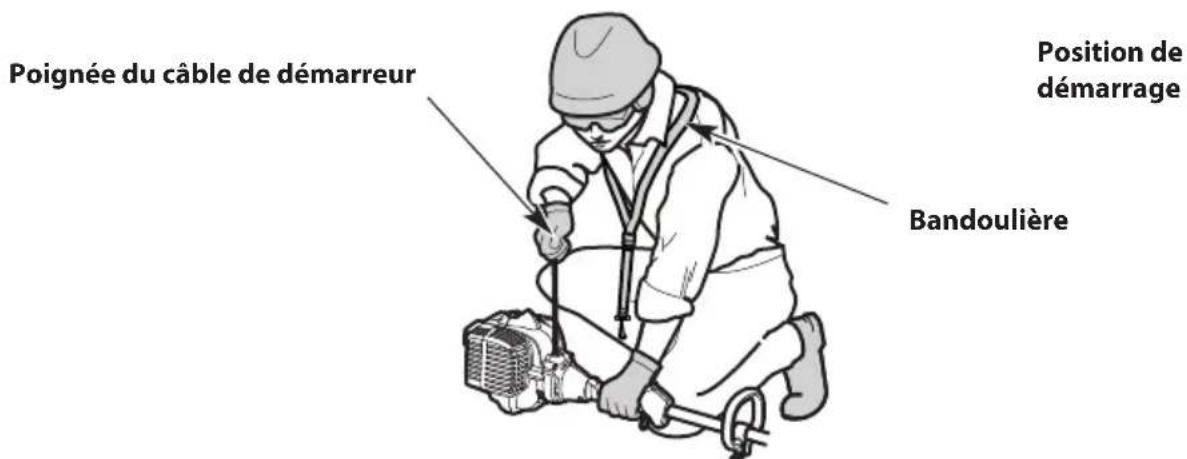

Mise en marche et arrêt....70

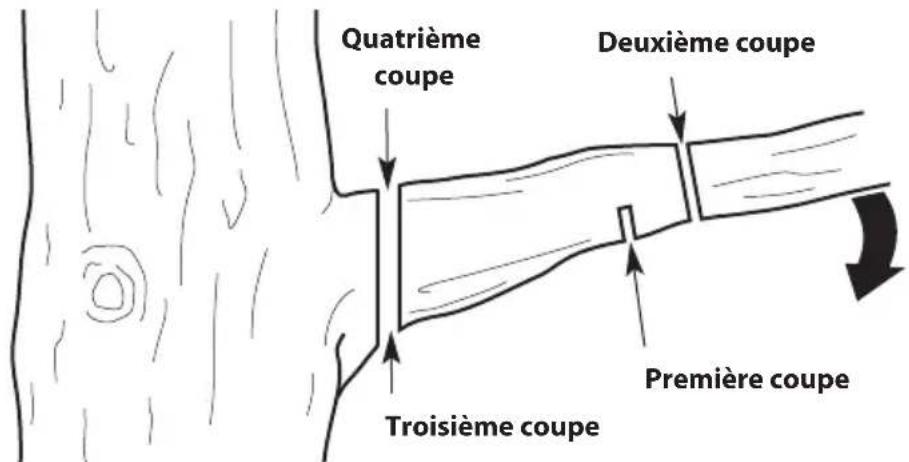

Utilisation 72

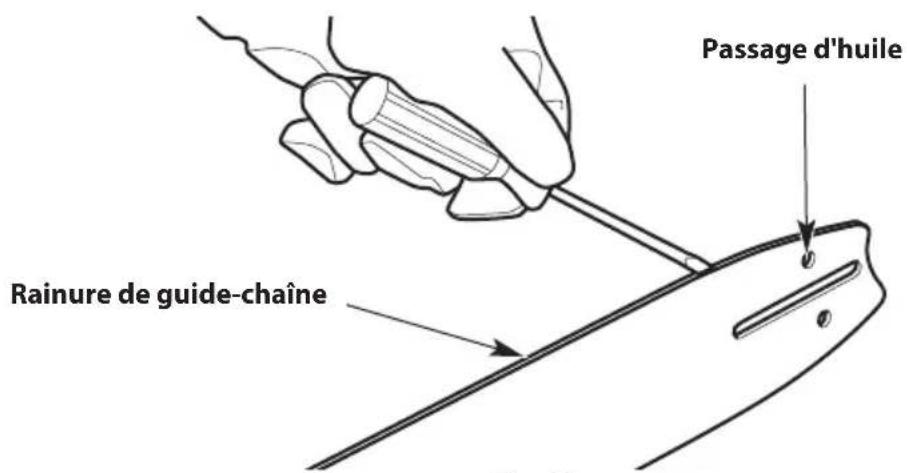

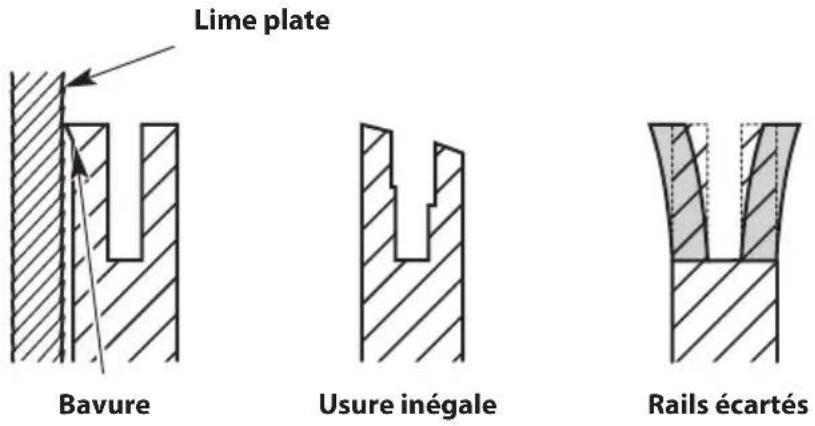

Entretien 75

Nettoyage et entreposage 86

Dépannage....88

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

Le produit peut varier légèrement par rapport aux illustrations du présent manuel.

REMARQUE : Ce manuel de l'opérateur couvre plusieurs modèles. Les fonctionnalités peuvent varier selon le modèle. Les fonctionnalités figurant dans ce manuel ne sont pas toutes applicables à tous les modèles. Le modèle présenté peut différer du vôtre.

SÉCURITÉ

Les symboles de sécurité visent à attirer votre attention sur les dangers éventuels. Vous devez accorder une attention particulière aux symboles de sécurité afin de bien les comprendre. Les avertissements de sécurité n'éliminent pas les dangers en eux-mêmes. Les instructions ou mises en garde ne remplacent en rien les mesures de prévention appropriées contre les accidents.

SYMBOLE SIGNIFICATION

DANGER : indique un danger EXTRÊME.

Le non-respect d'un symbole de DANGER sur le plan de la sécurité ENTRAÎNERA des blessures graves, voire la mort pour vous ou pour autrui.

AVERTISSEMENT : indique un danger GRAVE.

Le non-respect d'un symbole d'AVERTISSEMENT sur le plan de la sécurité PEUT entraîner des blessures graves pour vous ou pour autrui.

ATTENTION : indique un danger MODÉRÉ.

Le non-respect d'un symbole de ATTENTION sur le plan de la sécurité PEUT entraîner des dommages matériels ou des blessures pour vous ou pour autrui.

REMARQUE : vous donne des informations ou des consignes essentielles pour l'utilisation ou l'entretien de l'équipement.

NOTE SUR LE PARE-ÉTINCELLES

REMARQUE : à l'intention des utilisateurs sur les terrains forestiers américains et dans les États de Californie, du Maine, de l'Oregon et de Washington. Tous les services des forêts américains et les États de Californie (codes des ressources publiques 4442 et 4443), de l'Oregon et de Washington exigent, au titre de la loi, que certains moteurs à combustion interne utilisés dans les broussailles de forêt et/ou les zones recouvertes d'herbe soient équipés d'un pare-étincelles, soient maintenus en bon état de marche, ou soient construits, équipés et entretenus en vue d'éviter tout risque d'incendie. Veuillez contacter les autorités nationales ou locales pour connaître les réglementations à cet égard. Le non-respect de ces exigences pourrait impliquer votre responsabilité ou entraîner une amende. Cet appareil est équipé en usine d'un pare-étincelles. Si un remplacement est nécessaire, communiquez avec votre distributeur local pour l'installation du silencieux approprié.

AVERTISSEMENT : Veuillez lire le manuel de l'opérateur et respecter tous les avertissements et consignes de sécurité. Dans le cas contraire, l'opérateur et/ou les passants peuvent subir des blessures graves.

• CONSIGNES DE SÉCURITÉ IMPORTANTES •

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT

AVERTISSEMENT : Lorsque vous utilisez l'appareil, toutes les consignes de sécurité doivent être respectées. Veuillez lire ces consignes avant d'utiliser l'appareil pour assurer la sécurité de l'opérateur et de tous les passants. Veuillez conserver ces instructions pour référence ultérieure.

• Veuillez lire soigneusement ces instructions. Familiarisez-vous avec les commandes et l'utilisation correcte de l'appareil. Sachez comment arrêter l'appareil et désengager rapidement les commandes.
• Demeurer attentif. Ne faites pas fonctionner cet appareil lorsque vous êtes fatigué, malade ou sous l'influence d'alcool, de drogues ou de médicaments.
• Ne laissez jamais les enfants utiliser l'appareil. Les adolescents doivent être formés, accompagnés et guidés par un adulte. Ne permettez jamais aux adultes d'utiliser l'appareil sans avoir lu les instructions appropriées.
• Tous les carters et dispositifs de sécurité doivent être correctement installés avant l'utilisation de cet appareil.
• Inspectez l'appareil avant l'utilisation. Vérifier si des pièces sont endommagées. Détectez les fuites de carburant éventuelles. S'assurer que toutes les pièces fonctionnent correctement. Assurez-vous que toutes les fixations sont en place et bien serrées. S'assurer que toutes les pièces mobiles sont correctement alignées et ne sont pas liées. Remplacez les pièces fissurées, ébréchées ou endommagées d'une manière ou d'une autre. Faire réparer ou remplacer toutes les pièces endommagées fonctionnant mal par un atelier de réparation autorisé. N'utilisez pas l'appareil quand des pièces sont desserrées ou endommagées.
• Vous devez être conscient des risques de blessures à la tête, aux mains et aux pieds.
• Inspectez attentivement la zone de travail avant de démarrer l'appareil. Retirez les pierres, le verre cassé, les clous, les fils, les ficelles et autres objets qui peuvent être projetés ou s'enrouler dans l'appareil.
• Éloignez les enfants, les passants et les animaux domestiques ; ils doivent rester dans un rayon d'au moins 15 mètres (50 pieds) (Fig. A). Même à cette distance, il existe néanmoins un risque de projectiles pour les personnes à proximité. Encouragez-les à porter des lunettes de sécurité. Si quelqu'un s'approche de vous, arrêtez immédiatement l'appareil.

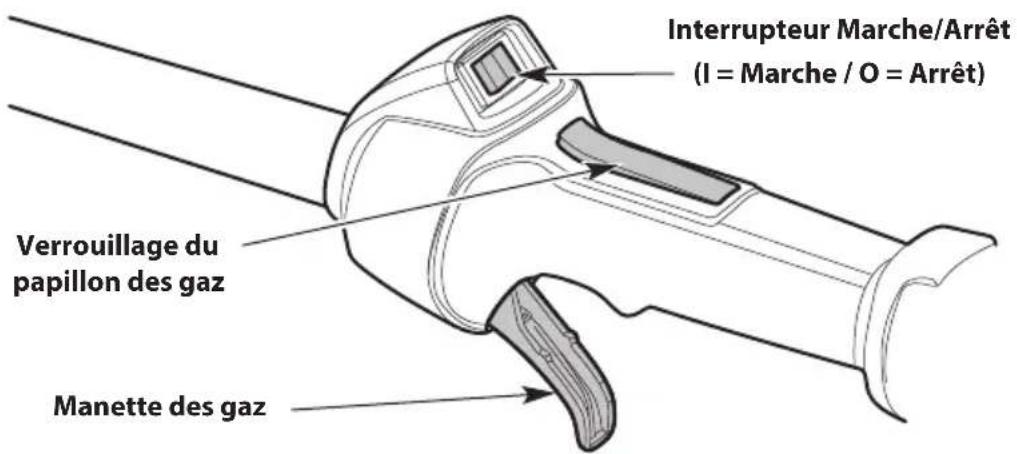

• Appuyez sur la manette des gaz et vérifiez qu'elle revient automatiquement à la position de ralenti. Effectuez tous les réglages ou réparations avant d'utiliser l'appareil.
• Ne modifiez pas les réglages du régulateur et ne laissez pas le moteur s'emballer.
• Cet appareil est uniquement destiné à un usage domestique occasionnel.

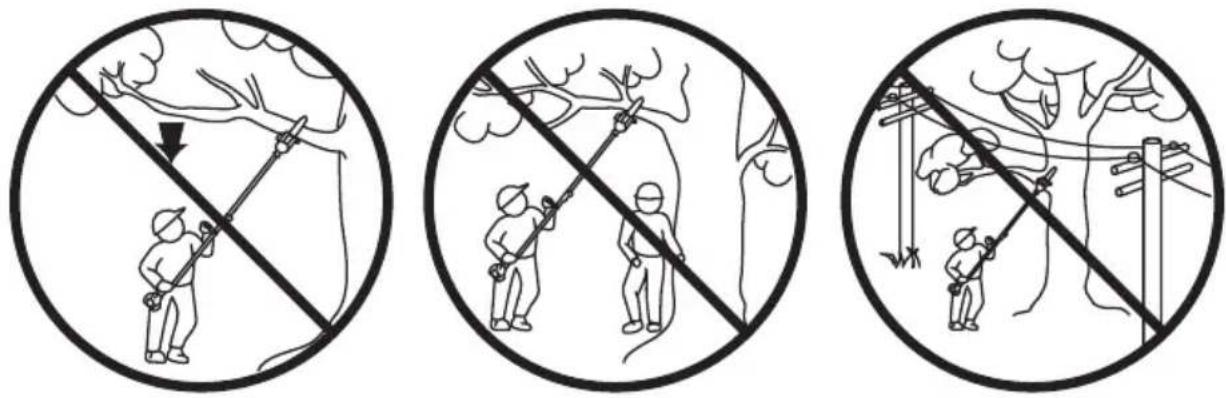

Fig. A

AVERTISSEMENTS DE SÉCURITÉ POUR LES APPAREILS À GAZ

AVERTISSEMENT : l'essence est extrêmement inflammable et ses vapeurs peuvent exploser en présence d'une source d'inflammation. Prenez les précautions suivantes :

• Stockez le carburant uniquement dans des récipients spécifiquement conçus à cet usage et approuvés pour le stockage de telles substances.
• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir d'essence. N'enlevez jamais le bouchon du réservoir de carburant ou ne remplissez jamais ce dernier quand le moteur est chaud. Dévissez toujours lentement le bouchon du réservoir de carburant afin de relâcher toute pression présente avant de le remplir.
• Mélangez et ajoutez toujours le carburant dans une zone extérieure propre et bien aérée, en l'absence totale d'étincelles ou de flammes. NE fumez PAS.
• N'utilisez jamais l'appareil quand le bouchon du réservoir de carburant n'est pas correctement vissé.
• Évitez de créer une source d'inflammation en présence d'un déversement de carburant. Essuyez immédiatement tout carburant échappé du réservoir avant de démarrer l'appareil. Éloignez l'appareil à 9,1 mètres (30 pieds) au moins de la source de ravitaillement et du site avant de démarrer le moteur. NE fumez PAS.
• Ne démarrez jamais ou n'utilisez jamais l'appareil à l'intérieur d'un espace ou d'un bâtiment clos. L'inhalation des fumées d'échappement peut tuer. Utilisez cet appareil uniquement dans une zone extérieure bien aérée.

PENDANT L'UTILISATION

- Portez des lunettes de sécurité conformes aux normes ANSI / ISEA Z87.1 en vigueur et marquées comme telles. Portez une protection auditive pendant l'utilisation de cet appareil. Portez un écran facial ou un masque antipoussières si la tâche est poussièreuse. Utilisez un casque protecteur ou tout autre type de casque de sécurité. La chute des débris peut entraîner des blessures graves.

- Portez des chaussures de sécurité et gants de protection. Portez des vêtements épais, bien ajustés, y compris un long pantalon et une chemise à manches longues. Ne portez pas des vêtements amples, des bijoux, un pantalon court, des sandales et ne travaillez pas pieds nus. Attachez vos cheveux au-dessus des épaules.

- L'accessoire devrait demeurer stationnaire lorsque le moteur tourne au ralenti. Si ce n'est pas, reportez-vous à la section Réglage de la vitesse de ralenti.

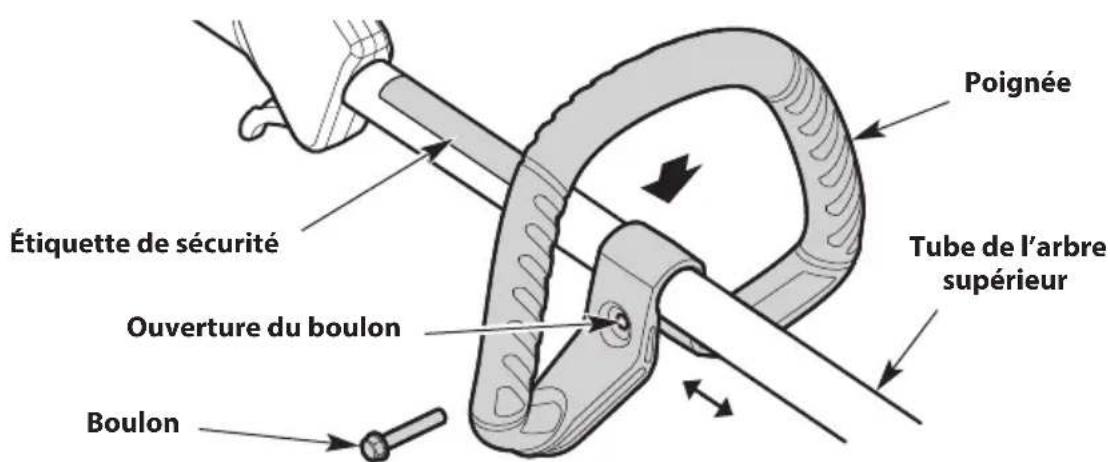

- Ajustez la poignée pour procurer une meilleure prise, le cas échéant.

- Utilisez l'appareil uniquement en plein jour ou avec un bon éclairage artificiel.

- Évitez de démarrer l'unité involontairement. Placez-vous dans la position de démarrage dès que vous tirez sur le câble de démarreur. L'opérateur et l'appareil doivent être dans une position stable pendant le démarrage. Consultez les sections Mise en marche et Arrêt.

- Utilisez le bon outil. N'utilisez cet outil que pour son usage prévu : couper du bois. N'utilisez pas l'appareil pour couper du plastique, de la maçonnerie ou d'autres matériaux de construction autres que le bois. N'utilisez l'appareil que de la façon décrite dans ce manuel.

- Garder les cheveux, le visage, les mains, les pieds et toutes les autres parties du corps à l'écart de la chaîne de la scie lorsque l'appareil est en marche. Ne touchez pas ou n'essayez pas d'arrêter des pièces en mouvement.

- Ne touchez pas le moteur ou le pot d'échappement. Ces composants deviennent extrêmement chauds pendant l'utilisation, même après l'arrêt de l'appareil.

- N'utilisez pas l'appareil à une vitesse supérieure à celle nécessaire pour réaliser le travail. Ne faites pas fonctionner l'appareil à haute vitesse quand vous ne l'utilisez pas.

- Ne forcez pas l'appareil, surtout vers la fin de la coupe. Il sera plus efficace et plus sûr si vous l'utilisez à la vitesse pour laquelle il a été conçu.

- Éteignez toujours l'appareil lorsque le fonctionnement est retardé ou lorsque vous transportez l'appareil d'un endroit à un autre. Assurez-vous que toutes les pièces mobiles sont complètement arrêtées.

- Avant de déposer l'appareil, éteignez-le toujours et attendez que toutes les pièces en mouvement s'arrêtent complètement.

- Si l'appareil frappe un objet étranger ou s'y enchevêtre, arrêtez-le immédiatement. Vérifier la présence de dommages. S'il est endommagé, ne redémarrez pas ni n'utilisez l'appareil jusqu'à ce qu'il soit réparé. N'utilisez pas l'appareil quand des pièces sont desserrées ou endommagées.

- Utilisez uniquement des pièces et des accessoires de rechange du fabricant d'origine pour cet appareil. Ils sont disponibles auprès de votre centre de réparation agréé. L'utilisation d'autres pièces ou accessoires pourrait entraîner de graves blessures de l'utilisateur ou endommager l'appareil, et annuler la garantie.

- L'appareil doit rester propre. Retirez avec précaution la végétation et autres débris qui pourraient bloquer les pièces mobiles.

• Pour réduire les risques d'incendie, remplacez un pot d'échappement et un pareétincelles défectueux. Nettoyez l'herbe, les feuilles, les couches de graisse excessives ou les dépôts de carbone présents sur le moteur et le pot d'échappement.
• Si l'appareil commence à vibrer de façon anormale, arrêtez-le immédiatement. Inspectez l'appareil pour découvrir l'origine des vibrations. Les vibrations indiquent en général un problème.

AVERTISSEMENT EN MATIÈRE DE SÛRETÉ DE LA SCIE À LONG MANCHE

DANGER : Garder toutes les parties du corps (mains, pieds, visage, etc.) à l'écart des lames en mouvement. Un contact avec les lames mobiles peut entraîner de graves blessures.

AVERTISSEMENT : Ne faites pas fonctionner l'unité à proximité de câbles ou de fils électriques (Fig. A). Cet appareil n'est pas conçu pour protéger contre les décharges électriques si un contact est effectué avec des fils électriques. Demeurez à au moins 15 m (50 pi) de toutes les lignes électriques. Reportez-vous à la réglementation locale pour obtenir des informations particulières sur les distances sécuritaires. Assurez-vous toujours que la zone est éloignée des lignes électriques et que l'opérateur est en position sécuritaire avant d'utiliser l'appareil. Le contact avec des fils électriques ou l'utilisation à proximité de celles-ci peut entraîner des blessures graves ou des décharges électriques entraînant la mort.

• Assurez-vous que la lame n'entrent pas en contact avec quoi que ce soit avant de mettre en marche l'unité.
• Lorsque vous transportez l'appareil, le maintenir éloigné du corps, avec la barre de guidage placée à l'arrière. En transportant l'appareil, couvrez le guide et la chaîne avec le fourreau.
• Gardez la zone de travail propre. Les endroits encombrés favorisent les accidents. Ne commencez pas à couper avant que la zone de travail soit dégagée et libre de tout obstacle. Assurez-vous d'avoir une position stable et qu'une voie de retraite soit prévue en raison de chutes de branches.
• Ne vous tenez pas directement sous des branches étant taillées (Fig. A). Prenez toujours une position en dehors du trajet des débris qui tombent.
• Ne pas utiliser une scie à perche pour faire tomber un arbre. Utilisez une tronçonneuse standard pour cette application.
• Pour un rendement plus sûr et plus efficace, assurez-vous que la tige de guidage et la chaîne sont correctement nettoyées, lubrifiées, serrées et aiguisées. Vérifiez fréquemment que le réglage de la tige de guidage et de la chaîne est correct.

• Lorsque vous coupez une branche sous tension, soyez très prudent. Lorsque la tension est relâchée, la branche pourrait rebondir et frapper l'opérateur, causant des blessures graves voire la mort.

• Faites preuve de prudence lors de la coupe de broussailles et arbrisseaux de petite taille, puisque les matériaux plus minces peuvent se prendre dans la chaîne et être projetés vers l'opérateur ou déséquilibrer l'opérateur.

• Cette scie est destinée à une utilisation peu fréquente. Elle n'est pas conçue pour une utilisation prolongée. Si l'utilisation prévue implique de longues périodes de fonctionnement, les vibrations pourraient causer des problèmes circulatoires dans les mains de l'utilisateur. Prenez des pauses fréquentes et ajustez votre position de travail, au besoin.
• Ne tentez pas d'effectuer des opérations dépassant les capacités ou l'expérience de l'opérateur.
• Pendant le transport et le stockage, utilisez toujours le fourreau sur la tige de guidage et la chaîne.
• Ne retirez pas le matériau coupé ou ne le retenez pas pour le couper lorsque les lames sont en mouvement. Éteignez toujours l'appareil et attendez que la chaîne de scie s'arrête complètement avant de nettoyer les matériaux bloqués. Un moment d'inattention peut entraîner des blessures graves.
• N'utilisez pas l'appareil lors de mauvaises conditions météorologiques, surtout s'il y a un risque d'éclairs. Cela diminue le risque d'être frappé par la foudre.
• N'utilisez pas l'appareil en présence de liquides ou de gaz inflammables.
• Ne faites pas fonctionner un appareil qui est endommagé, mal réglé ou non complètement et solidement assemblé. Assurez-vous que les pièces mobiles s'arrêtent lorsque l'appareil est éteint. N'utilisez pas l'appareil s'il ne s'allume ou ne s'éteint pas correctement. Faire remplacer les pièces défectueuses de l'appareil par un atelier de réparation certifié.

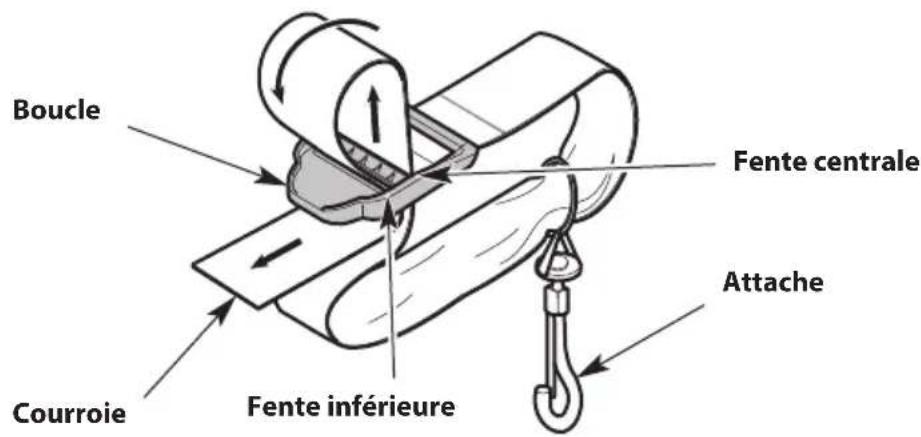

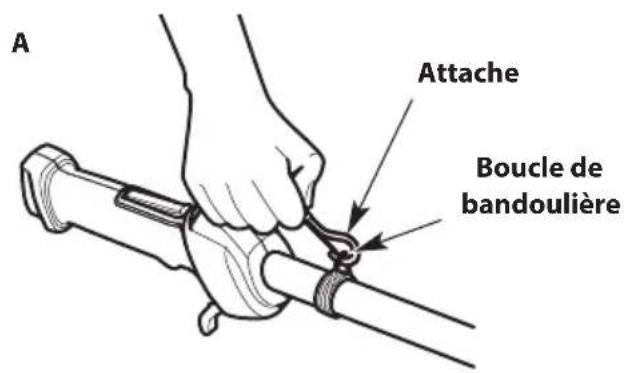

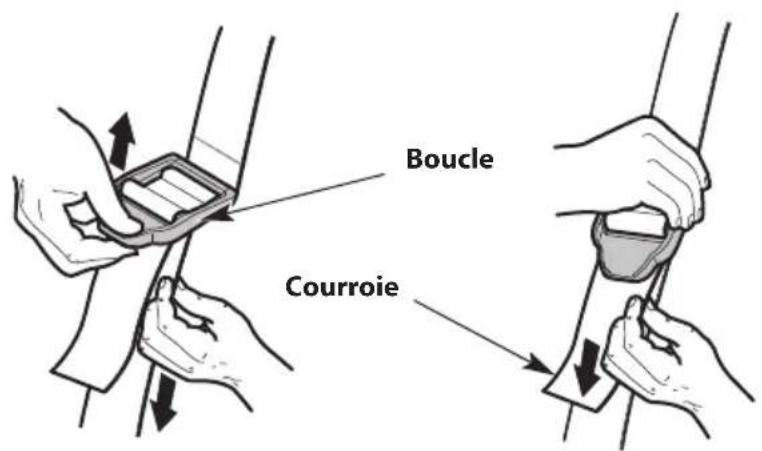

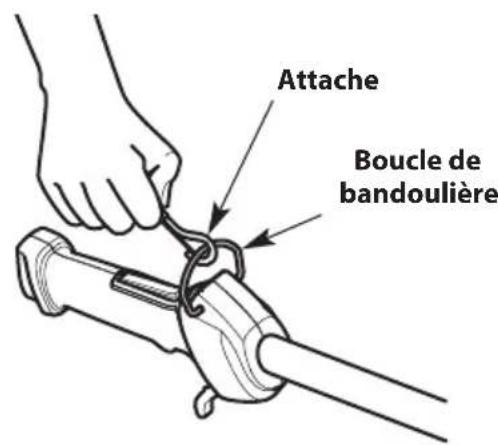

• Utilisez toujours la bandoulière lors de l'utilisation d'une scie à long manche.

SÉCURITÉ EN MATIÈRE DE REBOND

AVERTISSEMENT : Le rebond peut se produire lorsque le nez ou l'extrémité de la tige de guidage touche un objet ou lorsque le bois se referme et pince la chaîne de la tronçonneuse dans la coupe. Dans certains cas, ce contact peut provoquer une ultrarapide action inverse, repoussant rapidement la tige de guidage vers l'opérateur. Le pincement de la chaîne le long du haut de la tige de guidage peut rapidement repousser la tige de guidage vers l'opérateur. Chacune de ces réactions peut causer une perte de contrôle de la scie, ce qui pourrait causer des blessures graves à l'utilisateur. Le contact avec des corps étrangers dans le bois peut également induire une perte de commande de la tronçonneuse.

Comprendre le rebond

Une compréhension de base du rebond peut aider à réduire ou à éliminer l'élément de surprise et le risque de blessure y étant lié. Les surprises contribuent aux accidents.

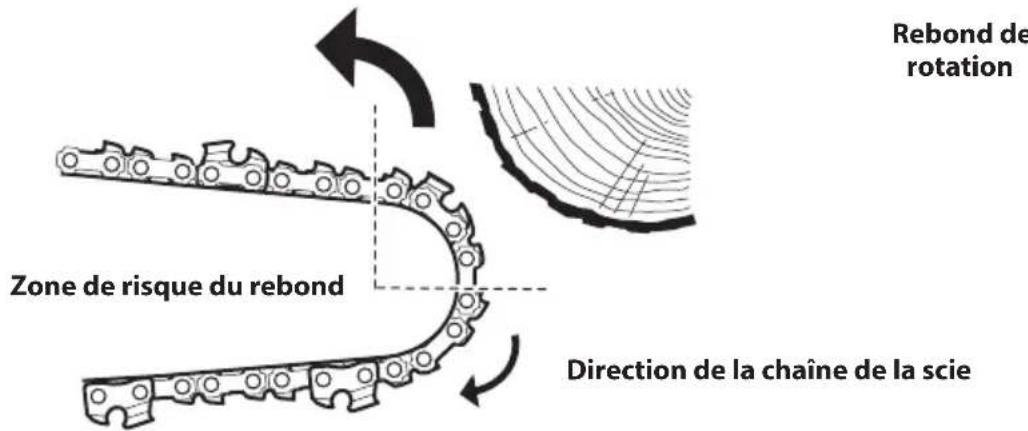

- Le rebond de rotation peut se produire lorsque la pointe supérieure de la tige de guidage entre en contact avec un objet alors que la chaîne est en mouvement (Fig. B). Cela peut causer l'enfoncement de la chaîne dans l'objet et l'arrêter momentanément de bouger. La tige de guidage est ensuite soulevée et repoussée vers l'utilisateur en une réaction inverse ultrarapide.

• Les rebonds linéaires Un rebond peut se produire lorsque le bois de chaque côté d'une entaille se referme et pince la chaîne mobile le long de la partie supérieure du guide. (Fig. C). Cela peut causer l'arrêt instantané de la chaîne. La force de la chaîne est alors inversée, ce qui provoque le déplacement de la scie en sens inverse, envoyant la scie vers l'arrière, en direction de l'opérateur.
• La rétraction peut se produire lorsque la chaîne au fond de la tige de guidage frappe un corps étranger à l'intérieur du bois. Cela peut causer l'arrêt soudain de la chaîne. La scie est ensuite tirée vers l'avant et à l'écart de l'opérateur, ce qui pourrait entraîner la perte de contrôle de la scie.

Rebond de rotation Zone de risque du rebond Direction de la chaîne de la scie

Fig. B

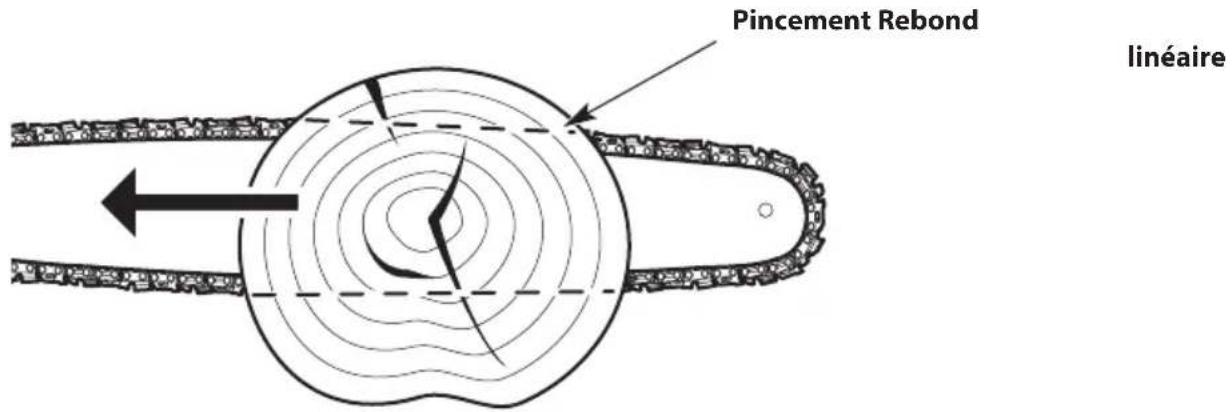

Pincement Rebond linéaire

Fig. C

Consignes de sécurité en matière de rebond

Prenez les mesures suivantes pour réduire le risque d'accident ou de blessure :

• Ne comptez pas exclusivement sur les dispositifs de sécurité intégrés à l'appareil.
• Ne vous penchez pas trop en avant. Conservez toujours une position stable et un bon équilibre. Redoublez de prudence lorsque vous travaillez dans des escaliers, des pentes ou des rampes abruptes. Pour éviter les blessures graves, n'utilisez pas l'appareil lorsque vous vous trouvez sur une échelle ou un toit. Ne tendez pas les bras au-dessus de la hauteur des épaules.

- N'utilisez pas l'appareil dans un arbre ou sur une échelle à moins d'être spécifiquement formé pour le faire.

- Ne coupez pas avec la pointe du guide.

- Assurez-vous que la zone d'opération est libre de tout obstacle. Ne laissez pas la pointe de la tige de guidage entrer en contact avec un objet, comme une bûche, une branche du sol ou tout autre obstacle.

- Inspectez toujours le bois avant de le couper. Des corps étrangers pourraient endommager l'appareil ou provoquer des blessures graves. Ne coupez jamais les clous, les tiges métalliques, les traverses ou les palettes.

- N'actionnez pas l'appareil avec une seule main! Des blessures graves à l'opérateur, aux aides ou aux passants peuvent résulter de l'utilisation d'une seule main. Cet appareil est conçu pour une utilisation à deux mains. Saisissez toujours fermement l'appareil avec les deux mains lorsqu'il est en marche. Ne laissez pas aller. Une prise ferme vous aidera à garder le contrôle de l'appareil et à réduire le risque de rebond.

- Tenez-vous légèrement à la gauche de l'appareil pour éviter d'être dans la ligne directe de la chaîne.

- Tenez la prise de l'arbre de la main droite. Gardez le bras droit légèrement plié.

- Maintenez la poignée de la main gauche. Gardez le bras gauche bien droit.

- Ne démarrez jamais la tronçonneuse lorsque la tige de guidage est à l'intérieur d'une entaille. Soyez extrêmement prudent lorsque vous réintégrrez une coupe.

- Commencez toujours à couper alors que l'unité fonctionne à pleine vitesse. Maintenir une vitesse de coupe constante. Les vitesses plus lentes augmentent le risque de rebond.

- Gardez le logement de la scie appuyé fermement contre le bois.

- Ne coupez pas plus d'une branche à la fois.

- Ne tournez pas l'appareil en retirant le guide-chaîne d'une coupe.

- Méfiez-vous des déplacements d'objets (branches, etc.) qui pourraient bloquer ou tomber sur la chaîne en cours de fonctionnement.

- Suivez les instructions du fabricant en matière d'affûtage et d'entretien de la chaîne de scie.

- N'utilisez que des barres et des chaînes spécifiées par le fabricant, ou l'équivalent. Ils sont disponibles auprès d'ateliers de réparations agréés. L'utilisation de pièces ou d'accessoires non autorisés peut entraîner des blessures sérieuses à l'opérateur ou endommager l'appareil et annuler la garantie.

- Utilisez des dispositifs qui permettent de réduire les risques associés à un rebond, comme des chaînes à faible rebond, des protège-nez de guide-chaîne, des freins de la chaîne et des guide-chaîne à faible rebond. Selon la norme CSA Z62.3, il n'existe aucune autre pièce de rechange pour assurer la protection d'un rebond.

- Une chaîne à faible tendance au rebond qui a satisfait aux conditions de fonctionnement de la norme ANSI/OPEI B175.1-2012 lorsqu'elle est testée selon les dispositions spécifiées dans la norme ANSI/OPEI B175.1-2012. Une scie à chaîne à faible rebond est une chaîne qui est également conforme à la norme CSA Z62.3. N'utilisez pas une chaîne de remplacement à moins qu'elle n'ait satisfait à ces exigences pour ce modèle en particulier ou qu'elle ait été désignée comme chaîne à faible tendance au rebond de remplacement conformément à la norme ANSI/OPEI B175.1-2012. Tandis que les chaînes de scie sont aiguisées, certaines des qualités de faible risque de rebond sont perdues et des précautions particulières doivent être prises.

- N'installez pas une barre en boucle sur cet appareil. Les barres en boucle ont de plus grandes zones de rebond, ce qui augmente le risque de rebond et de blessures graves. Cette augmentation n'est pas significativement réduite en utilisant une chaîne à faible tendance au rebond. L'utilisation d'une barre en boucle sur cet appareil est extrêmement dangereuse.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• Maintenez l'unité avec soin. Suivez toutes les instructions d'entretien de ce manuel.
• N'effectuez pas de procédures de maintenance autres que celles décrites dans ce manuel. Toutes les réparations, autres que les procédures de maintenance décrites dans ce manuel, doivent être effectuées par un centre de réparations agréé.
• Ne retirez, modifiez ou rendez jamais inopérant tout dispositif de sécurité fourni avec l'appareil.

• Avant une inspection, un entretien, un nettoyage, un entreposage, un transport ou le remplacement d'une pièce de l'appareil :

• Arrêtez l'appareil. Consultez les sections Mise en marche et Arrêt.

• Assurez-vous que toutes les pièces mobiles se sont arrêtées.
• Laissez l'appareil refroidir.
• Débranchez le fil de la bougie.

- Assurez-vous que l'appareil est sécurisé pour les transports.

• Quand le réservoir contient du carburant, ne rangez jamais l'appareil à l'intérieur d'un bâtiment où des vapeurs d'essence pourraient atteindre une flamme nue (veilleuses, etc.) ou des étincelles (interrupteurs, moteurs électriques, etc.).
• Rangez l'appareil dans un endroit sec et sûr ou en hauteur pour éviter une utilisation non autorisée ou des dommages. Gardez toujours l'appareil hors de portée des enfants.
• Ne mouillez pas ou n'éclaboussez pas l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches et propres (sans débris, huile et graisse). Nettoyez l'appareil après chaque utilisation. Consultez la section Nettoyage et entreposage. N'utilisez pas de solvants ou de puissants détergents.
• Conservez ces instructions. Consultez-les souvent et utilisez-les pour former d'autres utilisateurs. Si vous prêtez cet appareil à d'autres personnes, remettez-leur également ces instructions.

CONSERVEZ CES INSTRUCTIONS

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Le présent manuel de l'opérateur décrit les symboles et pictogrammes de sécurité et internationaux, susceptibles d'apparaître sur ce produit. Veuillez lire le manuel de l'opérateur pour connaître les informations complètes sur la sécurité, l'assemblage, l'utilisation, l'entretien et la réparation.

SYMBOLE SIGNIFICATION

	SYMBOLE D’ALERTE DE SÉCURITÉIndique un danger, un avertissement ou une mise en garde. Peut être utilisé conjointement avec d’autres symboles ou pictogrammes.
	LISEZ LE MANUEL DE L’OPÉRATEURAVERTISSEMENT :Veuillez lire le(s) manuel(s) de l’opérateur et respecter tous les avertissements et consignes de sécurité. Dans le cas contraire, l’opérateur et/ou les passants peuvent subir des blessures graves.
	PORTEZ DES PROTECTIONS AUDITIVES ET OCULAIRESAVERTISSEMENT :La projection d’objets et les bruits forts peuvent provoquer des blessures oculaires graves et une perte auditive. Portez une protection oculaire conforme aux normes ANSI / ISEA Z87.1 en vigueur, ainsi qu’une protection auditive pendant l’utilisation de cet appareil. Utilisez un écran facial complet dès que nécessaire.
	PORTER DES CHAUSSURES PROTECTRICESEn utilisant cet appareil, toujours porter de robustes chaussures antidérapantes.
	PORTER DES GANTSEn utilisant cet appareil, toujours porter de robustes gants antidérapants.
	POSITION DE LA POIGNÉES’assurer que la poignée est placée au-delà de l’extrémité de l’étiquette de sécurité.
	ESSENCE SANS PLOMBUtilisez toujours de l’essence sans plomb, propre et neuve.
	HUILEConsultez le manuel de l’opérateur pour connaître le type d’huile à utiliser.N’UTILISEZ PAS UN CARBURANT E85 DANS CET APPAREILATTENTION: Il a été prouvé qu’un carburant contenant plus de 10 % d’éthanol est susceptible d’endommager ce moteur et d’annuler la garantie.
[7HH0]	COMMANDE DE MARCHE / ARRÊTALLUMAGE / DÉMARRAGE / MARCHE
[4H00]	COMMANDE DE MARCHE / ARRÊTARRÊT
	POIRE D’AMORÇAGEAppuyez lentement et relâchez la poire d’amorçage à 10 reprises. Si aucune quantité de carburant n’apparaît dans la poire d’amorçage, appuyez et relâchez la poire jusqu’à l’apparition de carburant.
	LES OBJETS PROJETÉS PEUVENT CAUSER DES BLESSURES GRAVESAVERTISSEMENT: Les petits objets peuvent être propulsés à des vitesses élevées, provoquant des blessures.
Min. 50 ft15 m	ÉLOIGNEZ LES PASSANTSAVERTISSEMENT: Éloignez tous les passants, en particulier les enfants et les animaux domestiques, à 15 m (50 pieds) au moins de la zone de coupe.
	SURFACE CHAUDEAVERTISSEMENT: Ne touchez pas un pot d’échappement ou un cylindre chaud. Vous pourriez vous brûler. Ces éléments chauffent énormément lorsque l’appareil est en marche. Ils restent chauds pendant un court instant après l’arrêt.NE PAS REMPLACER LES TÊTES DE COUPE PAR DES LAMES*AVERTISSEMENT:Lorsque vous utilisez un taille-bordures, pour éviter des blessures graves, ne remplacez pas la tête de coupe par des lames rigides ou en métal.*Cet avertissement ne s'applique pas aux unités équipées de lames, telles que les coupe-bordures et les débroussailleuses.
	PORTER UN CASQUE, DES LUNETTES ET DES PROTECTIONS AUDITIVESAVERTISSEMENT:Les objets projetés et le bruit peuvent entraîner des lésions oculaires graves et des pertes auditives. Portez toujours des lunettes de sécurité conformes aux normes ANSI / ISEA Z87.1 en vigueur et des protections auditives lorsque vous utilisez cet appareil. Portez un casque lors de l'utilisation de cet appareil, car la chute d'objets peut causer des blessures graves à la tête. Protégez-vous le visage avec un masque intégral au besoin.
	ÉLOIGNEZ LES PERSONNES SE TROUVANT À PROXIMITÉAVERTISSEMENT:Faites reculer les personnes se trouvant à proximité, en particulier les enfants et les animaux domestiques, d'au moins 15 m (50 pieds) de la zone de travail.LES LIGNES ÉLECTRIQUES PEUVENT PROVOQUER DES BLESSURES GRAVESDANGER:N'utilisez pas cet appareil à proximité des lignes électriques. Le contact avec une ligne électrique peut provoquer des blessures graves ou des dommages à l'appareil. Maintenez une distance d'au moins 15 m (50 pi) entre la scie à perche (y compris les branches qu'elle contacte) et une ligne électrique.AVERTISSEMENT:Gardez toujours un espace travail propre et voie de retraite dégagée. Soyez conscient de l'emplacement de branches pour éviter branches et les débris qui tombent.
	REBONDAVERTISSEMENT:Le contact de la pointe du guide-chaîne avec tout autre objet doit être évité. Ce contact peut faire soudainement bouger le guide-chaîne vers le haut et vers l'arrière, ce qui peut causer des blessures graves.UTILISEZ LES DEUX MAINSAVERTISSEMENT :Utilisez toujours les deux mains pendant le fonctionnement de l'appareil. N'utilisez jamais une seule main pour faire actionner l'appareil.
	INDICATEUR DU RÉGLAGE D'HUILE DE LA CHAÎNEPour fonctionner correctement, la chaîne doit être continuellement recouverte d'huile. Veillez à régler la vis de réglage d'huile pour permettre à une quantité suffisante d'huile de s'écouler de façon continue sur la chaîne.Utilisez une clé Allen de 3/32 po pour ajuster la vis de réglage d'huile.

APPRENEZ À CONNAÎTRE VOTRE APPAREIL

REMARQUE : Le modèle présenté peut différer du vôtre.

APPLICATIONS (COMME SCIE À LONG MANCHE)\*

- Élagage des arbres

*D'autres accessoires optionnels peuvent être utilisés avec cet appareil.

OUTILS REQUIS POUR L'ASSEMBLAGE

- Tournevis à tête plate

Pot d'échappement Bougie Poignée du câble de démarreur Verrouillage du papillon des gaz Interrupteur Marche / Arrêt Boucle de bandoulière Tube de l'arbre supérieur Coupleur Perche d'extension Coupleur Couvercle du filtre à air Tube de l'arbre inférieur Bouchon du réservoir de carburant Poignée d'arbre Manette des gaz Poignée Levier d'étrangleur Poire d'amorçage

Anneau de suspension (x2) Clé Allen Fourreau Vis de réglage d'huile à chaîne Réservoir d'huile à chaîne Bouchon de l'huile à chaîne Écrous de fixation de barre Vis de tension de la chaîne Main de guidage Couvercle de la barre Griffe d'abattage Chaine de scie Pointe de la tige de guidage

MODALITÉS ET DÉFINITIONS ESSENTIELLES

• SCIE À ÉLAGUER - Outil conçu pour tailler les branches avec une chaîne de scie. Une scie à élaguer est une unité intégrée composée d'un moteur, d'une chaîne de scie, d'une barre de guidage, d'une perche et de poignées conçues pour être maintenues à deux mains pendant le fonctionnement.
  • TÊTE MOTORISÉE - La partie produisant de l'énergie de l'unité, composée du moteur, des prises (poignées), de la commande des gaz, du verrouillage des gaz et d'autres composants.
• PERCHE - Un tube rigide qui s'adapte entre la tête motorisée et l'accessoire de scie à perche pour augmenter la longueur totale de l'unité.

- ACCESSOIRE DE SCIE À ÉLAGUER - Tête de coupe fixée à un tube rigide, composée d'une barre de guidage, d'une chaîne de scie, d'un pignon d'entraînement et d'autres composants.

- COUPLEUR - Un appareil qui relie solidement deux sections de l'unité, telles que la perche et l'accessoire de scie à perche.

- PIGNON D'ENTRAÎNEMENT - Une roue dentée qui entraîne la chaîne.

- POIGNÉE AVANT (POIGNÉE) - Une poignée de support située sur le boîtier d'arbre supérieur de la tête motorisée.

- POIGNÉE ARRIÈRE (PRISE DE PERCHE) - Une poignée de support située près du moteur sur la tête motorisée.

- BARRE DE GUIDAGE - Une solide structure sur rail qui soutient et guide la chaîne de la scie.

- POINTE DE LA BARRE DE GUIDAGE - La pointe ou à l'extrémité de la barre de guidage.

- BARRE DE GUIDAGE À FAIBLE REBOND - Un guide dont il a été démontré qu'il y a réduction significative du rebond.

- CHAÎNE - Une boucle de chaîne avec des dents destinée à couper du bois, qui est entraînée par le moteur et soutenue par la barre de guidage. La chaîne de la scie est composée de maillons d'entraînement, de dispositifs de coupe et de maillons secondaires assemblés par des rivets.

- CHAÎNE DE SCIE À FAIBLE REBOND - Chaîne de scie conforme aux exigences de performance de la norme ANSI/OPEI B175.1-2012 lorsqu'elle est testée uniquement avec des échantillons particuliers de scies à élaguer. En raison de jauges de profondeur et de maillons de protection spécialement conçus, une chaîne à faible tendance de rebond réduit considérablement le risque de rebond et son intensité.

- CHAÎNE DE SCIE DE RECHANGE - Chaîne de scie conforme aux exigences de performance de la norme ANSI/OPEI B175.1-2012 lorsqu'elle est testée avec des scies à élaguer particulières. Elle peut ne pas respecter les normes de performance ANSI/OPEI lorsqu'elle est utilisée avec d'autres scies à élaguer.

- GRIFFE D'ABATTAGE - Griffes, à l'avant de la scie à élaguer, utilisées lors de l'élagage pour aider à faire pivoter la scie et maintenir une position stable pendant la coupe.

- COMMANDE DU HUILEUR - Un système de lubrification de la chaîne et du guide.

- INTERRUPTEUR MARCHE / ARRÊT - Un dispositif qui arrête immédiatement le moteur lorsqu'il est mis en position Arrêt.

- MANETTE DES GAZ - Un appareil qui, lorsqu'il est utilisé conjointement avec le verrouillage des gaz, est utilisé pour démarrer le moteur et contrôler son régime.

- VERROUILLAGE DU PAPILLON DES GAZ - Un appareil qui empêche l'unité d'accélérer accidentellement. La commande des gaz ne peut être serrée que si le verrouillage des gaz est engagé manuellement.

- ÉCRAN PARE-ÉTINCELLES - Dispositif qui retient le carbone et les autres particules inflammables de plus de 0,023 pouce (0,6 mm) de diamètre à l'échappement du moteur. La responsabilité incombe à l'utilisateur de respecter les lois locales, provinciales et fédérales ou les règlements régissant l'utilisation d'un pare-étincelles. Reportez-vous à Remarque sur le pare-étincelles de la section Sécurité pour obtenir de plus amples renseignements.

- REBOND - Un soudain mouvement vers l'arrière ou vers le haut de la barre de guidage et de la chaîne. Un rebond peut se produire si la partie supérieure de la pointe du guide touche un objet alors que la chaîne est en train de tourner (rebond rotatif). Un rebond peut également se produire si le bois se referme et pince la chaîne de la tronçonneuse dans la coupe (rebond linéaire).

- REBOND ROTATIF - Un soudain mouvement vers l'arrière ou vers le haut de la barre de guidage et de la chaîne. Un rebond rotatif peut se produire si la partie supérieure de la pointe du guide touche un objet alors que la chaîne est en train de tourner. La tige de guidage est ensuite soulevée et repoussée vers l'utilisateur en une réaction inverse ultrarapide.

- REBOND LINÉAIRE (REBOND DE PINCEMENT) - Un soudain mouvement vers l'arrière de la barre de guidage et de la chaîne. Un rebond linéaire (pincement) peut également se produire si le bois se referme et pince la chaîne de la tronçonneuse dans la coupe. La scie est ensuite envoyée directement vers l'utilisateur.

• POSITION NORMALE DE COUPE - Les positions prises lors de l'élagage.
• ÉMONDAGE - La méthode qui consiste à couper les branches d'un arbre vivant.

CARACTÉRISTIQUES\*

Type de moteur ....Refroidi par air, 2 temps

Cylindrée 25 cc (1,52 po. cube)

Écartement des électrodes 0,635 mm (0,025 po.)

Bougie .... Champion® RDJ7J ou équivalent

Lubrification (moteur)......Mélange carburant/huile

Rapport carburant/huile.... 40:1

Capacité du réservoir de carburant....251 ml (8,5 onces liquides)

Poids approximatif de l'appareil (sans carburant ni huile à chaîne)....6,1 - 6,6 kg (13,5 - 14,5 livres)

Longueur approximative (pleine extension)....2,3 m (7,5 pi)

Longueur de la perche d'extension 66 cm (26 po)

Lubrification (barre et chaîne).... Huile à barre et à chaîne

Capacité du réservoir d'huile à chaîne....207 ml (7 onces liquides)

Longueur du guide-chaine....25,4 cm (10 po)

Pas de la chaîne de scie....9,5 mm (3/8 po)

Calibre de la chaîne de scie....1,3 mm (0,050 po)

Canada: Ce système d'allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada.

* Toutes les caractéristiques reposent sur les dernières informations disponibles sur le produit au moment de l'impression de ce manuel. Nous nous réservons le droit d'apporter à tout instant des modifications, sans préavis.

PIÈCES DE RECHANGE

Veuillez appeler le service d'assistance à la clientèle pour commander des pièces de rechange.

Numéro de pièce

713-05156....

795-00442....

Description

Chaîne à scie (25,4 cm / 10 po)

Guide-chaîne (25,4 cm / 10 po)

ASSEMBLAGE

INSTALLATION ET RETRAIT DE L'ACCESSOIRE

Le coupleur permet l'utilisation de différents accessoires en option.

AVERTISSEMENT : Avant d'utiliser un accessoire, lire et comprendre le manuel livré avec l'accessoire. Respectez toutes les consignes de sécurité qu'il contient.

AVERTISSEMENT : Pour éviter toute blesse grave ou dommage, arrêtez l'appareil avant de démonter ou d'installer un accessoire.

AVERTISSEMENT : Pour éviter des blessures graves et des dommages à l'appareil, n'installez JAMAIS plus d'une perche d'extension sur un outil électrique.

AVERTISSEMENT : Utilisez uniquement la perche avec l'accessoire de scie à perche. Pour éviter des subir des blessures graves et d'endommager l'appareil, n'utilisez JAMAIS la perche avec un autre accessoire.

Installation de l'accessoire

1. Enlevez l'anneau de suspension de l'accessoire. Conservez l'anneau de suspension pour une utilisation lors du rangement de l'accessoire. Le cas échéant, enlevez l'entretoise grise du coupleur.
2. Réglez l'appareil sur une surface plane.
3. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour desserrer le coupleur (Fig. 1).
4. Alignez le bouton de déclenchement avec la rainure de guidage (Fig. 3).
5. Poussez l'accessoire directement dans le coupleur (Fig. 2) jusqu'à ce que le bouton de déverrouillage s'enclenche fermement dans l'orifice principal (Fig. 3).
6. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour serrer le coupleur (Fig. 1).

AVERTISSEMENT : Avant d'utiliser l'appareil, s'assurer que le bouton de déverrouillage est entièrement enclenché dans l'orifice principal et que la poignée est bien serrée.

AVERTISSEMENT : Sauf indication contraire, le bouton de déclenchement doit être enclenché dans l'orifice principal uniquement. L'utilisation du mauvais orifice pourrait provoquer des blessures graves ou endommager l'appareil.

Démontage de l'accessoire

1. Réglez l'appareil sur une surface plane.
2. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour desserrer le coupleur (Fig. 1).

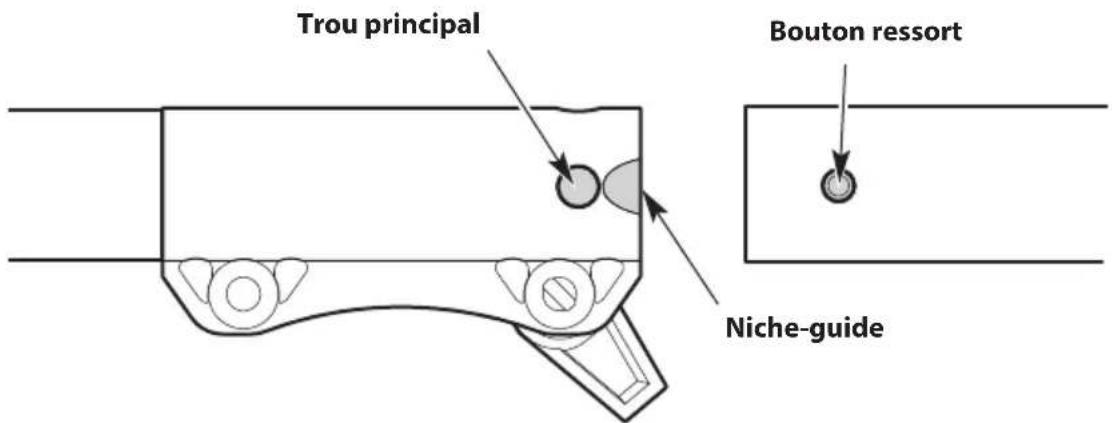

3. Appuyez et maintenez enfoncé le bouton de déclenchement (Fig. 3).
4. Retirez l'accessoire du coupleur (Fig. 2).

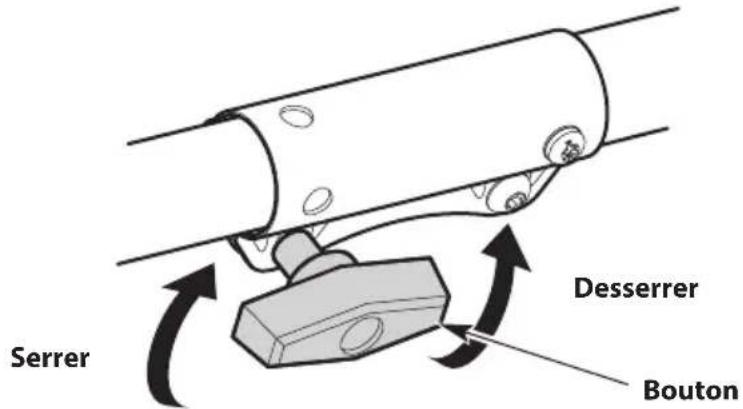

Serrer Desserrer Bouton

Fig. 1

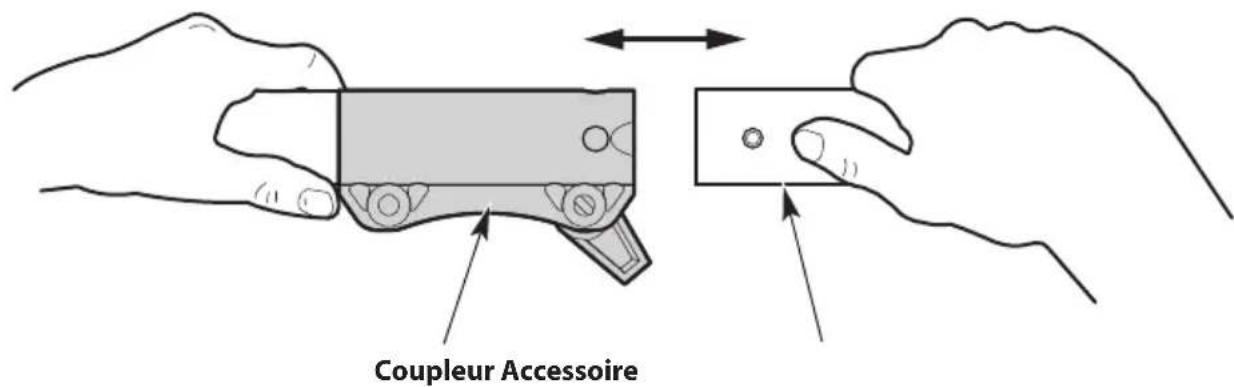

Coupleur Accessoire

Fig. 2

Installation de la poignée

1. Poussez le manche sur le tube supérieur de l'arbre (Fig. 4). Assurez-vous que la ouverture du boulon font face vers la droite (Fig. 4).
2. Insérez le boulon dans son trou et poussez-le à travers (Fig. 4). Serrer la boulon avec un tournevis à tête plate, mais ne pas serrer la boulon complètement.
3. Maintenez l'unité en position d'utilisation. Déplacez le manche vers le haut ou le bas sur le tube supérieur pour trouver une position confortable (Fig. 4). S'assurer que la poignée est placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 4).
4. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la poignée soit bien serrée.

Réglage de la poignée

Si la poignée doit être ajustée :

1. Desserrer le boulon avec un tournevis à tête plate (Fig. 4).
2. Maintenez l'unité en position d'utilisation. Déplacez le manche vers le haut ou le bas sur le tube supérieur pour trouver une position confortable (Fig. 4). S'assurer que la poignée est placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 4).
3. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la poignée soit bien serrée.

Étiquette de sécurité Ouverture du boulon Boulon Poignée Tube de l'arbre supérieur

Fig. 4

ASSEMBLAGE ET UTILISATION DE LA BANDOUILIÈRE

AVERTISSEMENT : Pour éviter des blessures graves, utilisez toujours la bandoulière lors de l'utilisation de l'appareil comme une scie à long manche.

Assemblage de la bandoulière

1. Poussez la courroie à travers la fente centrale de la boucle (Fig. 5).
2. Repliez la sangle et faites-la passer dans la fente inférieure de la boucle (Fig. 5).

Utilisation de la bandoulière

1. Placez la bandoulière par-dessus la tête de l'opérateur et sur l'épaule gauche.
2. Démarrez l'appareil. Reportez-vous à la section Démarrage et arrêt.
3. Enclenchez l'attache sur la boucle de bandoulière (Fig. 6A ou Fig. 6B).
4. Ajustez la bandoulière en fonction de l'opérateur (Fig. 7). Tirez la boucle vers le haut pour desserrer la bandoulière. Tirez la bandoulière vers le bas pour serrer la bandoulière.

Boucle Fente centrale Attache Courroie Fente inférieure

Fig. 5

A Attache Boucle de bandoulière

Attache Boucle de bandoulière

Fig. 6

Boucle Courroie

Fig. 7

AJOUT D'HUILE À GUIDE-CHAÎNE ET À CHAÎNE PREMIÈRE UTILISATION

Cet appareil est livré de l'usine avec le réservoir d'huile à chaîne vide. Remplir le réservoir d'huile à chaîne et guide avant de démarrer ou d'utiliser l'appareil. Reportez-vous à Ajout d'huile à guide-chaîne et à chaîne de la section Entretien.

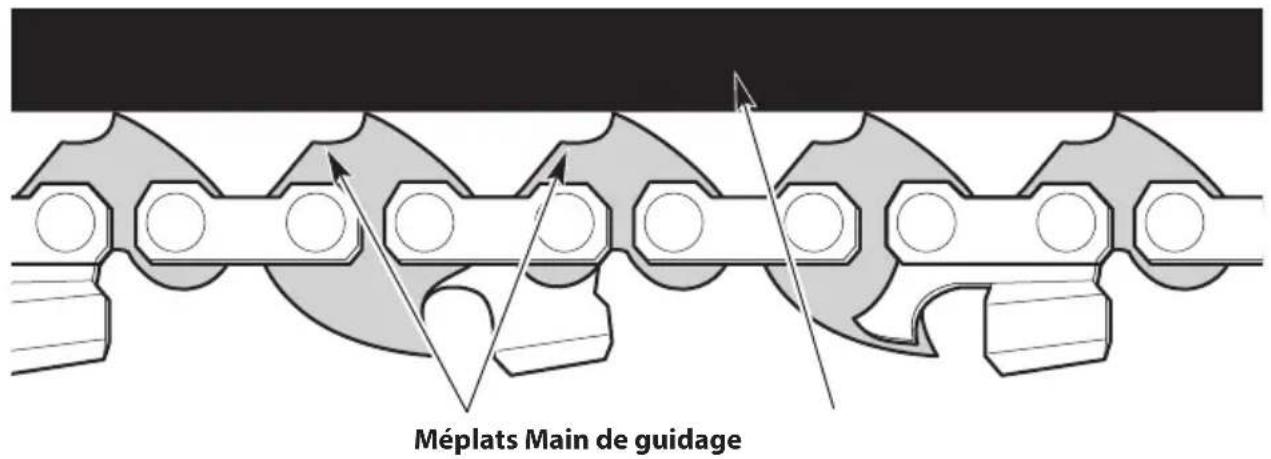

RÉGLAGE DE LA TENSION DE LA CHAÎNE : PREMIÈRE UTILISATION

La chaîne de la scie doit être bien tendue avant de tenter de démarrer ou de faire fonctionner l'appareil. La chaîne de la scie peut également nécessiter des tensions supplémentaires tandis que la chaîne chauffe en cours de fonctionnement. Reportez-vous à Réglage de la tension de la chaîne de la section Entretien.

HUILE ET CARBURANT

INSTRUCTIONS DE MÉLANGE D'HUILE ET DE CARBURANT

L'utilisation d'un carburant vieux et/ou mal mélangé est la cause la plus courante des problèmes de performance. Utilisez uniquement une essence sans plomb neuve et propre. Respectez ces instructions à la lettre pour mélanger correctement l'essence et l'huile.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et de produits oxygénés, comme l'éthanol, le méthanol ou l'éther méthyl-tertiobutylique. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile, ce qui formera des acides pendant l'entreposage. Utilisez TOUJOURS un carburant neuf (moins de 30 jours).

REMARQUE : Jetez le vieux carburant en respectant les réglementations fédérales, étatiques et locales.

Utilisation des carburants mélangés

Si vous utilisez un carburant mélangé :

• Utilisez toujours le mélange de carburant frais expliqué dans le manuel de l'opérateur
• Utilisez un additif pour carburant
• Agitez toujours le mélange de carburant avant de remplir l'appareil

ATTENTION : N'UTILISEZ PAS UN CARBURANT E85 DANS CET APPAREIL.

Il a été prouvé qu'un carburant contenant plus de 10 % d'éthanol est susceptible d'endommager ce moteur et d'annuler la garantie.

Utilisation d'additifs pour carburant

Le contenant d'huile à deux temps fourni avec cet appareil comprend un additif de carburant pour aider à empêcher la corrosion et réduire les dépôts de gomme. Utilisez toujours la marque d'huile pour moteur à 2 temps fournie avec cet appareil. En cas d'indisponibilité, utilisez une huile conçue pour les moteurs à 2 temps refroidis par air, en la mélangeant avec un additif pour carburant. Ajoutez 23 ml (2 oz.) d'additif pour 3,8 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS des additifs directement dans le réservoir de l'appareil.

Mélange du carburant

REMARQUE : Cet appareil est livré avec un contenant d'huile à deux temps de 95 ml (3,2 oz). Pour obtenir le mélange de carburant adéquat décrit ci-dessous, versez le contenant complet dans 3,8 litres (1 gal) d'essence sans plomb.

ATTENTION : Pour assurer le fonctionnement adéquat du moteur et une fiabilité maximale, respectez scrupuleusement les instructions de mélange de l'essence et de l'huile figurant sur le contenant d'huile à deux temps. L'utilisation d'un carburant mal mélangé peut gravement endommager le moteur.

Mélangez soigneusement l'essence sans plomb et l'huile pour moteur à 2 temps en respectant à la lettre les proportions. Ne les mélangez pas directement dans le réservoir de l'appareil. Utilisez un bidon séparé. Utilisez un rapport d'essence/huile de 40:1. Consultez le tableau ci-dessous pour connaître les rapports de mélange exacts de l'essence et de l'huile.

Essence sans plomb H	Huile 2-temps
3,8 litres(1 gallon américain)	95 ml(3,2 oz.)
1 litre 25 ml

RAPPORT DE MÉLANGE - 40:1

REMLISSAGE DU RÉSERVOIR

AVERTISSEMENT : L'essence est extrêmement inflammable. Des vapeurs enflammées peuvent exploser. Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir d'essence. Ne fumez pas pendant le remplissage du réservoir. Maintenez toute flamme nue et étincelle loin de la zone.

AVERTISSEMENT : Dévissez lentement le bouchon du réservoir pour éviter toute blessure due à un jet de carburant. N'utilisez jamais l'appareil quand le bouchon du réservoir de carburant n'est pas correctement vissé.

AVERTISSEMENT : Ajoutez l'essence dans une zone extérieure propre et bien aérée. Essuyez immédiatement tout carburant déversé. Évitez de créer une source d'inflammation en présence d'un déversement de carburant. Ne démarrez pas le moteur avant que les vapeurs d'essence ne se soient dissipées.

1. Placez l'appareil afin que le bouchon du réservoir soit tourné vers le haut.
2. Retirez lentement le bouchon du réservoir d'essence.
3. Placez le bec du réservoir de carburant dans l'orifice de remplissage du réservoir et remplissez le réservoir.

REMARQUE : Ne remplissez pas le réservoir de manière excessive.

1. Essuyez la totalité du carburant échappé du réservoir.

2. Revissez le bouchon du réservoir.

3. Éloignez l'appareil à 9,1 mètres (30 pieds) au moins du bidon de carburant et du site de ravitaillement avant de démarrer le moteur.

AVERTISSEMENT : Utilisez cet appareil uniquement dans une zone extérieure bien aérée. Des émanations de monoxyde de carbone dans un endroit confiné peuvent être mortelles.

AVERTISSEMENT : Évitez tout démarrage accidentel de l'appareil. Pour éviter toute blessure grave, l'opérateur et l'appareil doivent être tous deux en position stable quand l'opérateur tire sur le câble de démarreur (Fig. 12).

INSTRUCTIONS DE DÉMARRAGE

REMARQUE : Pour éviter que la commande des gaz ne soit accidentellement enfoncée, cet appareil dispose d'un blocage. La commande des gaz ne peut pas être enfoncée à moins que le blocage ne soit également engagé.

REMARQUE : Il n'est pas nécessaire de démarrer l'appareil. L'interrupteur de marche/arrêt est constamment en position de Marche (I) (Fig. 10).

Avant de démarrer l'unité

1. Mélangez l'essence et l'huile. Consultez les Instructions de mélange de l'huile et de l'essence.
2. Remplissez le réservoir d'essence. Consultez la section Remplissage du réservoir.
3. Placez la bandoulière par-dessus la tête de l'opérateur et sur l'épaule gauche (Fig. 8).

Démarrage de l'unité

REMARQUE : NE PAS serrer la commande des gaz (Fig. 10) avant l'étape 6.

1. Appuyez lentement et relâchez la poire d'amorçage à 10 reprises (Fig. 11).
2. Tournez le levier de l'étrangleur dans le sens horaire jusqu'à ce qu'il s'enclenche (Fig. 11).
3. Accroupissez-vous en position de démarrage (Fig. 12).
4. Tirez sur la corde de démarrage en effectuant un mouvement contrôlé et ferme jusqu'à ce que l'appareil démarre (Fig. 12).
5. Laissez tourner le moteur de 30 secondes.
6. Appuyez sur le bouton de verrouillage de la manette des gaz et maintenez-le enfoncé (Fig. 10). Serrez la manette de la façon nécessaire pour le fonctionnement (Fig. 10).

SI... le moteur ne démarre pas après avoir tiré à dix reprises sur la corde de démarrage, répétez la procédure de démarrage.

SI... le moteur est déjà chaud : Appuyez sur le bouton de verrouillage de la manette des gaz et maintenez-le enfoncé. Serrez la manette des gaz et maintenez-la enfoncée. Tirez sur la corde de démarrage en effectuant un mouvement contrôlé et ferme jusqu'à ce que l'appareil démarre.

Après le démarrage de l'unité

1. Enclenchez l'attache de la bandoulière sur la boucle de la bandoulière. Ajustez la bandoulière en fonction de l'opérateur. Reportez-vous à la section Assemblage et utilisation de la bandoulière.

1. Relâchez la manette des gaz et laissez le moteur tourner au ralenti.
2. Appuyez sur l'interrupteur de marche/arrêt et maintenez-le enfoncé en position d'Arrêt (O) jusqu'à ce que le moteur s'arrête complètement (Fig. 10).

Interrupteur Marche/Arrêt (I = Marche / O = Arrêt) Verrouillage du papillon des gaz Manette des gaz

Fig. 10

Levier d'étrangleur Poire d'amorçage

Fig. 11

Poignée du câble de démarreur Position de démarrage Bandoulière

Fig. 12

UTILISATION

AVERTISSEMENT : Vérifiez toujours la tension de la chaîne et ajustez si nécessaire avant de commencer l'opération. Reportez-vous à Réglage de la tension de la chaîne de la section Entretien.

AVERTISSEMENT : Assurez-vous que le réservoir d'huile de la chaîne est plein avant de l'utiliser. Vérifiez en permanence le niveau d'huile afin qu'il ne descendé pas à moins de la moitié. Veillez à régler adéquatement la vis de réglage d'huile. Reportez-vous à Configuration de la vis de réglage d'huile à chaîne de la section Entretien. Pour fonctionner correctement, la chaîne doit être continuellement recouverte d'huile.

AVERTISSEMENT : Portez toujours des lunettes de sécurité, des protections auditives, des gants, des chaussures protectrices et une protection corporelle pour réduire le risque de blessure lors de l'utilisation de cet appareil. Portez un casque. Protégez-vous le visage avec un masque intégral au besoin. Reportez-vous à la section Sécurité pour connaître l'information relative à l'équipement de protection approprié.

AVERTISSEMENT : Ne pas utiliser une scie à perche pour faire tomber un arbre. Ne pas utiliser une scie d'élagage pour couper une branche d'arbre ou un arbre tombé. Utiliser une tronçonneuse standard pour cela.

AVERTISSEMENT : Ne faites pas fonctionner l'appareil dans un arbre ou sur une échelle à moins d'être spécifiquement formé pour le faire.

AVERTISSEMENT : Les branches qui tombent peuvent provoquer des blessures graves. Portez toujours une protection de la tête appropriée. Planifiez une voie d'évacuation à l'écart des branches qui tombent. Ne vous tenez pas ou ne positionnez aucun membre du corps directement au-dessous de la branche étant coupées.

PRÉPARATION DE LA ZONE DE TRAVAIL

• Éloignez les enfants, les passants et les animaux domestiques ; ils doivent rester dans un rayon d'au moins 15 mètres (50 pieds). Même à cette distance, il existe néanmoins un risque de projectiles pour les personnes à proximité. Encouragez-les à porter des lunettes de sécurité. Si quelqu'un s'approche de vous, arrêtez immédiatement l'appareil.
• Gardez la zone de travail propre. Les endroits encombrés favorisent les accidents. Ne commencez pas à couper avant que la zone de travail soit dégagée et libre de tout obstacle. Assurez-vous de prendre fermement pied et de prévoir chemin de retrait à l'écart des branches qui tombent.
• Ne coupez pas à proximité de câbles électriques ou de lignes à haute tension. Demeurez à au moins 15 m (50 pi) de toutes les lignes électriques.
• Utilisez l'appareil uniquement en plein jour ou avec un bon éclairage artificiel.

COMMENT TENIR L'APPAREIL

DANGER : Garder toutes les parties du corps (mains, pieds, visage, etc.) à l'écart des lames en mouvement. Un contact avec les lames mobiles peut entraîner de graves blessures.

AVERTISSEMENT : Pour éviter les blessures graves, évitez de mettre le bras en contact avec le moteur pendant le fonctionnement de l'appareil. Le moteur peut être très chaud.

• Tenez-vous dans une position stable, les pieds écartés et fermement posés sur le sol.
• Saisissez toujours fermement l'appareil avec les deux mains lorsqu'il est en marche.
• Tenez la poignée d'arbre avec la main droite. Le bras droit doit rester légèrement plié.
• Tenez la poignée avec la main gauche. Le bras gauche doit rester tendu.
  • Tenez l'appareil à hauteur de votre taille.
• Ne tendez pas les bras au-dessus de la hauteur des épaules. Ne tendez pas le bras trop loin.
• Lorsque vous transportez la scie à perche d'un endroit à l'autre, maintenez-la au point d'équilibre et gardez la barre de guidage orientée vers l'arrière.

FONDEMENT DES PROCÉDURES DE COUPE

1. Démarrez l'appareil. Reportez-vous aux Instructions de démarrage dans la section Démarrage et arrêt. Gardez vos doigts hors la manette des gaz jusqu'à ce que vous soyez prêt à faire une coupe.
2. S'assurer que l'huile coule sur la barre de guidage et la chaîne de la scie. Une petite vaporisation doit être visible. Lorsque vous utilisez l'appareil pour la première fois, allouer de 30 à 60 secondes pour que l'huile commence à couler.
3. Appuyez l'appareil contre le bois et maintenez une pression ferme et régulière pendant la plupart des coupes. Ne mettez pas de pression sur l'appareil à la fin de la coupe.
4. Gardez l'appareil en fonctionnement tout au long de la coupe.
5. Ne forcez pas la scie dans le bois. Laissez la tronçonneuse faire la coupe. Exercez uniquement une légère pression. Le fait de forcer la coupe peut entraîner des dommages à l'appareil ou des blessures.
6. Relâcher la détente dès que la coupe est terminée. Laissez la chaîne s'arrêter complètement. La chaîne de la tronçonneuse, le guide-chaîne et le moteur peuvent subir une usure inutile si l'appareil est actionné sans charge de coupe.

ÉLAGAGE

L'élagage est le processus qui consiste à couper les branches d'un arbre vivant.

1. Faites fonctionner l'appareil à pleine vitesse.
2. Faites la première coupe à environ 15 cm (6 po) du tronc de l'arbre. Coupez vers le haut, à partir de la face inférieure de la branche. Utilisez le haut de la barre de guidage pour faire de cette coupe. Coupez jusqu'au tiers du diamètre de la branche (Fig. 13).

3. Faites la deuxième coupe de 5 à 10 cm (2 à 4 po) plus loin sur la branche. Coupez vers le bas, à partir de la face supérieure de la branche. Utilisez le bas de la barre de guidage pour faire de cette coupe. Coupez complètement la branche (Fig. 13).

4. Faites la troisième coupe aussi près du tronc d'arbre que possible. Coupez vers le haut, à partir de la face inférieure de la souche. Utilisez le haut de la barre de guidage pour faire de cette coupe. Coupez jusqu'au tiers du diamètre de la branche (Fig. 13).

5. Faites la quatrième coupe directement au-dessus de la troisième coupe. Coupez vers le bas, à partir de la face supérieure de la souche. Utilisez le bas de la barre de guidage pour faire de cette coupe. Coupez complètement la branche afin d'aller rejoindre la troisième coupe (Fig. 13). Cela supprimera la souche.

Quatrième coupe Deuxième coupe Troisième coupe Première coupe

Fig. 13

CONSEILS POUR OBTENIR DE MEILLEURS RÉSULTATS

• Respectez toutes les consignes de sécurité. Reportez-vous à la section Sécurité.
• Ne coupez que du bois et des matériaux dérivés du bois. N'essayez pas de couper de la tôle, du plastique, de la maçonnerie ou des matériaux autres que du bois.
• Travaillez lentement et maintenez bien le contrôle.
• Exercez-vous à couper de quelques petites branches avant de commencer une importante opération de coupe.
• N'essayez pas de couper des branches avec des diamètres de plus de 15,2 cm (6 po).
• Enlevez tout d'abord les branches inférieures pour permettre un accès libre aux branches supérieures et créer de l'espace pour les branches qui tombent.
• Enlevez les branches longues par étapes, et non d'un seul coup.
• Lorsque vous avez terminé, détachez toujours la bandoulière de l'appareil avant de la retirer.

ENTRETIEN

AVERTISSEMENT : Pour éviter toute blessure grave, arrêtez toujours le moteur et laissez-le refroidir avant de nettoyer ou de procéder à un entretien de l'appareil. N'effectuez jamais de nettoyage ou d'entretien lorsque l'appareil est en marche. Débranchez le fil de la bougie pour éviter un démarrage accidentel de l'appareil.

AVERTISSEMENT : Portez des vêtements de protection et respectez toutes les consignes de sécurité pour éviter toute blessure grave.

PROGRAMME D'ENTRETIEN

Effectuez ces procédures d'entretien obligatoires aux intervalles indiqués dans le tableau. Ces procédures doivent également faire partie d'une mise au point saisonnière.

REMARQUE : Certaines procédures d'entretien peuvent nécessiter des compétences ou des outils particuliers. Si vous avez des doutes concernant ces procédures, amenez l'appareil chez un revendeur agréé. Reportez-vous à Supplément de service/garantie pour en savoir plus.

REMARQUE : L'entretien, le remplacement ou la réparation du système et des dispositifs de contrôle des émissions peuvent être réalisés par un revendeur agréé. Reportez-vous à Supplément de service/garantie pour en savoir plus.

REMARQUE : Veuillez lire la déclaration de l'État de Californie / EPA (agence de protection de l'environnement) qui est livrée avec l'appareil pour obtenir une liste complète des conditions et de la couverture des dispositifs antipollution, tels que le pare-étincelles, le pot d'échappement, le carburateur, etc.

INTERVALLE D'ENTRETIEN OBLIGATOIRE
Avant chaque utilisation	Vérifier le serrage des vis, des écrous et des boulons (serrer au besoin)Vérifier les pièces endommagées ou usées*Vérifier le tranchant de la chaîne de la tronçonneuse. Reportez-vous à Entretien de la chaîne.Vérifier la tension de la chaîne (ajuster au besoin). Reportez-vous à Réglage de la tension de la chaîne.Remplir le réservoir d'huile à chaîne (remplir fréquemment).Reportez-vous à Ajout d'huile à guide-chaîne et à chaîne.
Après chaque utilisation	Nettoyer l'appareil et vérifier les décalcomanies. Reportez-vous à Nettoyage dans la section Nettoyage et rangement.
Toutes les 10 heures • Nettoyer la rainure du guide-chaîne et les passages d'huile.Nettoyez et graissez le filtre à air. Consultez la section Entretien du filtre à air.
Toutes les 25 heures • Vérifiez l'état de la bougie et l'écartement des électrodes. Consultez la section Entretien de la bougie.

* Si un remplacement ou de la maintenance sont requis, faire réparer l'appareil dans un atelier de réparation agréé.

AJOUT D'HUILE À GUIDE-CHAÎNE ET À CHAÎNE

AVERTISSEMENT : Le fait de ne pas remplir le réservoir d'huile de la chaîne causera des dommages irréparables à l'appareil. Assurez-vous que le réservoir d'huile de la chaîne est toujours rempli. Utilisez toujours l'huile de la barre et de la chaîne.

AVERTISSEMENT : L'huile s'écoule en permanence du réservoir d'huile à chaîne afin d'huiler la chaîne. Vérifiez fréquemment le niveau d'huile à chaîne afin qu'il ne descende pas à moins de la moitié.

Le guide-chaîne et la chaîne de scie nécessitent une lubrification pour minimiser la friction. Ne privez jamais le guide-chaîne et la chaîne d'huile de lubrification. Faire fonctionner l'appareil sans suffisamment d'huile diminuera l'efficacité de coupe, raccourcira la durée de vie de la chaîne, provoquera le ternissement rapide de la chaîne et l'usure excessive du guide-chaîne en raison de la surchauffe. Une quantité insuffisante d'huile de lubrification est mise en évidence par la fumée, la décoloration du guide-chaîne ou une accumulation de dépôts.

REMARQUE : Utilisez toujours une huile de haute qualité, biodégradable, pour lubrifier correctement la chaîne et le guide-chaîne de la scie. Lors du tronçonnage des arbres, il est recommandé d'utiliser une huile végétale pour le guide et la chaîne, car les huiles minérales peuvent endommager les arbres vivants. N'utilisez jamais d'huile sale, usagée ou contaminée. Cela pourrait endommager l'outil. Jetez l'huile usée conformément à la réglementation fédérale, provinciale et locale.

Vérification du niveau d'huile de la chaîne

1. Posez l'appareil sur une surface plane. Placez l'unité avec le bouchon d'huile à chaîne vers le haut (Fig. 14).
2. Assurez-vous que le réservoir d'huile de chaîne est au moins à moitié plein (Fig. 14). Si le niveau d'huile est trop bas, ajouter de l'huile à guide et chaîne. Se reporter à la section Remplissage du réservoir d'huile de la chaîne.

Remplissage du réservoir d'huile de la chaîne

1. Posez l'appareil sur une surface plane. Placez l'unité avec le bouchon d'huile à chaîne vers le haut (Fig. 14).
2. Pour empêcher les débris de pénétrer dans le réservoir d'huile à chaîne, utilisez un chiffon humide pour nettoyer le bouchon d'huile et la zone environnante.
3. Dévissez le capuchon de l'huile à chaîne (Fig. 14).
4. Versez délicatement l'huile dans le réservoir d'huile à chaîne. NE REMPLISSEZ PAS trop.

REMARQUE : Le réservoir d'huile à chaîne peut être rempli jusqu'au rebord de l'orifice de remplissage sans endommager l'appareil.

1. Réinstallez le capuchon d'huile à chaîne. Serrez fermement le capuchon d'huile à chaîne.

2. Essuyez toute huile déversée.

Réservoir d'huile à chaîne Bouchon de l'huile à chaîne

Fig. 14

RETRAIT ET INSTALLATION DU GUIDE-CHAÎNE ET DE LA CHAÎNE

AVERTISSEMENT : La chaîne de scie est extrêmement tranchante. Portez toujours des gants de protection robustes lors de la manipulation ou l'entretien de la tronçonneuse.

Le guide-chaîne et la chaîne doivent être enlevés quand certaines procédures d'entretien sont effectuées, comme au moment de la rotation du guide-chaîne. Lors du remplacement des anciens guide-chaîne et chaînes de scie par de nouvelles pièces, utilisez toujours des pièces de rechange spécifiées par le fabricant. Reportez-vous à Remplacement du guide-chaîne et de la chaîne.

Retrait du guide-chaîne et de la chaîne

1. Retirez la vis et deux (2) écrous de fixation de barre (1/2 po) (Fig. 15).
2. Retirer le couvercle du guide (Fig. 15).
3. Desserrez la chaîne. Reportez-vous à Réglage de la tension de la chaîne.
4. Retirer soigneusement la chaîne de scie et la barre de guidage.
5. Enlevez la chaîne du guide-chaîne.

Installation du guide-chaîne et de la chaîne

1. Pour laisser de la place pour l'installation, desserrez la tension de la chaîne. Reportez-vous à Réglage de la tension de la chaîne.
2. Déposez la chaîne sur une surface plate et propre et redressez tout entortillement.
3. Faites entrer la chaîne dans la rainure du guide-chaîne (Fig. 16). Assurez-vous que les couteaux pointent dans le bon sens de rotation (Fig. 16). Gardez une boucle de chaîne à l'extrémité arrière du guide-chaîne (Fig. 16).
4. Maintenez la chaîne et le guide-chaîne ensemble, en position sur l'appareil. Enroulez la chaîne de scie autour du pignon d'entraînement et installez la barre de guidage sur les goujons de retenue de la barre (Fig. 17). Assurez-vous que le guide-chaîne est à plat contre la surface de montage. Assurez-vous que les méplats de la chaîne se trouvent dans les rainures sur le pignon d'entraînement (Fig. 16 et Fig. 17). Assurez-vous que la goupille de tension de la chaîne se trouve dans son orifice sur le guide-chaîne (Fig. 17).
5. S'assurer que la chaîne de la scie se trouve toujours dans la rainure de la barre de guidage. Ajuster la tension de la chaîne. Se reporter à la rubrique Réglage de la tension de la chaîne.
6. Installez le couvercle du guide-chaîne. Serrez la vis et deux (2) écrous de fixation de barre.

Couvercle de la barre

Vis Écrous de fixation de barre

Fig. 15

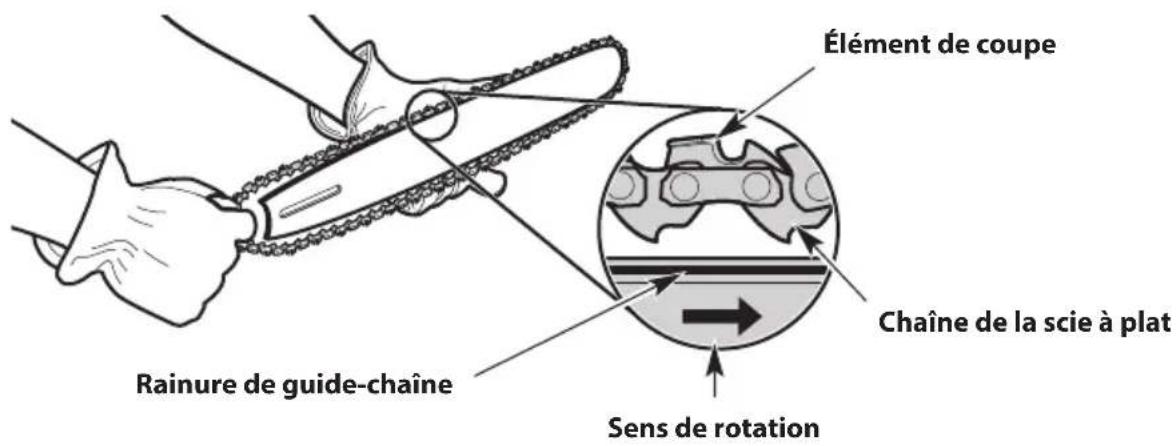

Élément de coupe Rainure de guide-chaîne Chaîne de la scie à plat Sens de rotation

Fig. 16

Roue d'entraînement Goujons de fixation de barre Chaîne de la scie Main de guidage Fente Goupille de tension de la chaîne et orifice de la goupille

Fig. 17

RÉGLAGE DE LA TENSION DE LA CHAÎNE

ATTENTION : La tige de guidage, la chaîne et les roulements s'usent plus rapidement si la chaîne n'est pas correctement tendue. Le fait de maintenir une bonne tension de la chaîne permettra d'améliorer les performances de coupe et de prolonger la durée de vie de la chaîne.

AVERTISSEMENT : Pour éviter toute blessure grave, ne touchez jamais à la tronçonneuse ni n'ajustez la tension de la chaîne lorsque l'appareil est en marche. Arrêtez toujours le moteur et laissez-le refroidir. Débranchez le fil de la bougie pour éviter un démarrage accidentel de l'appareil.

AVERTISSEMENT : La chaîne de scie est extrêmement tranchante. Portez toujours des gants de protection robustes lors de la manipulation ou l'entretien de la tronçonneuse.

Vérifiez la tension de la chaîne avant et pendant le fonctionnement. La chaîne de scie s'allongera tandis qu'elle s'échauffe pendant le fonctionnement. Réglez la tension de la chaîne lorsque les méplats de la chaîne pendent hors de la rainure du guide-chaîne (Fig. 18 et Fig. 21).

REMARQUE : Une nouvelle chaîne tend à se détendre et à nécessiter un réajustement après aussi peu que cinq (5) coupes. Ceci est normal pendant la période de rodage. L'intervalle entre les futurs ajustements s'allongera rapidement.

1. Desserrez les écrous de retenue des barres, mais ne les retirez pas (Fig. 15).

2. Tenez la pointe de la tige de guidage (Fig. 19) et utilisez un tournevis à tête plate pour visser la vis de tension de chaîne (Fig. 20).

3. Tournez la vis de tension de la chaîne dans le sens horaire pour tendre la chaîne de la scie.
   • Tournez la vis de tension de la chaîne dans le sens antihoraire pour desserrer la chaîne de la scie.

La chaîne de la tronçonneuse doit être bien ajustée contre le dessous du guide-chaîne. Il ne doit y avoir aucun fléchissement (Fig. 21).

1. Continuer à maintenir la barre de guidage tournée vers le haut. Serrez fermement les écrous de retenue de la barre.
2. Déplacez la chaîne de la scie d'avant en arrière sur le guide-chaîne. Si la chaîne de la scie ne se déplace pas librement, relâchez la tension de la chaîne.

ATTENTION : Si la chaîne a été réglée à chaud, elle peut devenir trop serrée lorsqu'elle refroidit. Desserrez la tension de la chaîne après l'opération et vérifiez sa tension avant la prochaine utilisation.

Méplats Main de guidage

Fig. 18

Vis de tension de la chaîne Desserrer Serrer

Fig. 20

Tension adequate Mauvaise tension

Fig. 21

CONFIGURATION DE LA VIS DE RÉGLAGE D'HUILE À CHAÎNE

AVERTISSEMENT : Si le réservoir d'huile à chaîne est vide, si l'orifice de la vis de réglage de l'huile à chaîne se bouche, ou si la chaîne ne parvient pas à recevoir une bonne lubrification de quelque manière que ce soit, la chaîne surchauffera. Cela peut causer des dommages irréparables à l'appareil ainsi que des blessures graves.

L'huile de lubrification s'écoule automatiquement depuis le réservoir d'huile sur la chaîne de scie en cours de fonctionnement. Utilisez la vis de réglage d'huile à chaîne pour ajuster le débit d'huile :

1. Insérez une clé Allen de 3/32 po dans la vis de réglage d'huile à chaîne (Fig. 22).

• Tournez la vis de réglage d'huile à chaîne dans le sens antihoraire pour augmenter le débit d'huile.
- Tournez la vis de réglage d'huile à chaîne dans le sens horaire pour réduire le débit d'huile.

Vis de réglage d'huile à chaîne

Fig. 22

ENTRETIEN DE LA TIGE DE GUIDAGE

1. Faites fréquemment pivoter la tige de guidage, à intervalles réguliers (par exemple, après 5 heures de fonctionnement), pour assurer une usure uniforme sur le dessus et le dessous de la tige de guidage. Reportez-vous à Retrait et installation du guide-chaîne et de la chaîne.
2. Nettoyez la rainure de la tige de guidage et les passages d'huile chaque fois que la chaîne est enlevée, lorsque l'appareil a été largement utilisé ou lorsque la chaîne semble sale. Utilisez un tournevis, un couteau à mastic, une brosse d'acier ou un instrument similaire pour enlever les débris de la rainure de la tige de guidage (Fig. 23). Utilisez un petit fil souple pour enlever les débris du trou d'évacuation d'huile de la chaîne (Fig. 24).

REMARQUE : Si les passages d'huile sont dégagés, la chaîne vaporisera un peu d'huile peu de temps après qu'elle se mette à tourner pendant le fonctionnement.

1. Vérifiez fréquemment la tige de guidage afin d'y déceler des signes de dommages (Fig. 25). L'usure irrégulière et l'ébarbage des rails de guidage (les nervures de chaque côté de la rainure de la tige) sont des processus normaux d'usure de la tige de guidage. Ces défauts doivent être limés dès qu'ils se produisent (Fig. 25). Une tige de guidage avec les défauts suivants doit être remplacée :

2. Usure à l'intérieur des rails de guidage qui permet à la chaîne de se coucher sur le côté.

3. Une tige de guidage courbée.
4. Des rails brisés ou fêlés.
5. Des rails écartés.

Reportez-vous à Remplacement du guide-chaîne et de la chaîne.

Passage d'huile Rainure de guide-chaîne

Fig. 23

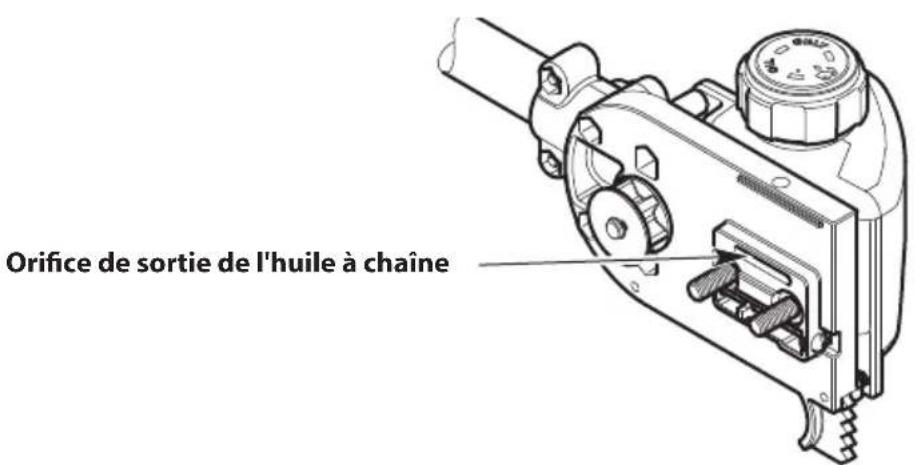

Orifice de sortie de l'huile à chaîne

Fig. 24

Fig. 25

ENTRETIEN DE LA CHAÎNE

AVERTISSEMENT : La chaîne de scie est extrêmement tranchante. Portez toujours des gants de protection robustes lors de la manipulation ou l'entretien de la tronçonneuse.

AVERTISSEMENT : Une chaîne de tronçonneuse mal affûtée augmente le risque de rebond. Ne pas remplacer ou entretenir correctement la tronçonneuse peut entraîner des blessures graves.

Pour assurer un fonctionnement sûr et efficace, la chaîne doit être correctement entretenue.

La chaîne s'usera avec utilisation, provoquant l'étirement de la chaîne. C'est normal. Quand il ne sera plus possible d'obtenir un réglage adéquat de la tension de la chaîne, la chaîne de la scie devra être réparée par un atelier de réparation agréé ou être remplacée. Reportez-vous à Remplacement du guide-chaîne et de la chaîne.

Gardez toujours la chaîne bien affûtée. Pendant le fonctionnement, gardez les yeux ouverts sur les indicateurs suivants d'une chaîne émoussée :

• les copeaux de bois sont petits et poudreux.
• la chaîne de la tronçonneuse doit être forcée à travers le bois.
• la tronçonneuse coupe d'un côté.

Si l'une ou l'autre de ces conditions est présente, aiguisez ou remplacez la chaîne. Reportez-vous à la section Remplacement de la barre de guidage et de la chaîne de scie.

REMARQUE : Si vous ne comprenez pas complètement le processus d'affûtage adéquat d'une chaîne de scie, faites-la affûter par un centre de service autorisé ou remplacez-la.

REPLACEMENT DU GUIDE-CHAÎNE ET DE LA CHAÎNE

AVERTISSEMENT : Utilisez toujours une scie à chaîne à faible rebond, ce qui réduit considérablement le risque de rebond. Une chaîne à faible risque de rebond n'élimine pas complètement le rebond. Un faible rebond et une « chaîne de sécurité » ne doivent jamais être considérés comme une protection totale contre les blessures.

Lors du remplacement du guide-chaîne et de la chaîne, n'utilisez que les pièces de rechange spécifiées par le fabricant ou leurs équivalents. Reportez-vous aux Pièces de rechange. L'utilisation de pièces ou d'accessoires non autorisés peut entraîner des blessures sérieuses à l'opérateur ou endommager l'appareil et annuler la garantie.

Utilisez toujours une scie à chaîne de remplacement désignée comme étant à faible risque de rebond ou une scie à chaîne qui répond aux exigences de rendement à faible rebond. Une chaîne de scie standard (une chaîne qui n'a pas les liens de protection contre les rebonds) ne doit être utilisée que par un opérateur de scie à élaguer professionnel et expérimenté.

ENTRETIEN DU FILTRE À AIR

Le non-entretien du filtre à air peut entraîner une mauvaise performance ou des dommages permanents du moteur. Une panne de moteur découlant d'un mauvais entretien du filtre à air n'est pas couverte par la garantie du produit.

Nettoyage du filtre à air

1. Ouvrez le couvercle du filtre à air : Faites un crochet avec vos doigts derrière la languette du couvercle. Pour déverrouiller le couvercle du filtre à air, tirez-le vers la gauche, en l'éloignant du moteur. Vous devrez peut-être tirer fortement. Faites basculer le couvercle du filtre vers la droite (Fig. 26).
2. Retirez le filtre à air de l'intérieur du couvercle du filtre (Fig. 26).
3. Nettoyez le filtre à air avec de l'eau et du détergent. Rincez le filtre soigneusement et laissez-le sécher.
4. Appliquez une légère couche d'huile SAE 30 propre sur le filtre à air.
5. Pressez le filtre à air pour répartir et éliminer l'excès d'huile.
6. Réinstallez le filtre à air à l'intérieur du couvercle (Fig. 26).

REMARQUE : Toute utilisation de l'appareil en l'absence du filtre à air et de son couvercle ANNULERA la garantie.

1. Fermez le couvercle du filtre à air : basculez le couvercle du filtre vers la gauche et appuyez dessus jusqu'à ce que la patte de verrouillage s'enclenche en position fermée (Fig. 26).

Patte de verrouillage Filtre à air Languette du couvercle Couvercle du filtre à air

Fig. 26

RÉGLAGE DU RALENTI

AVERTISSEMENT : La chaîne de scie peut tourner pendant le réglage du ralenti.

Portez des vêtements de protection et respectez toutes les consignes de sécurité pour éviter toute blessure grave.

Si le moteur ne tourne pas correctement au ralenti :

1. Démarrez le moteur. Consultez les sections Mise en marche et Arrêt.
2. Relâchez la manette des gaz et laissez le moteur tourner au ralenti.

REMARQUE : Assurez-vous que le levier de l'étrangleur n'est PAS enclenché pendant le réglage de la vitesse de ralenti.

• Si le moteur s'arrête, augmentez le régime de ralenti. Utilisez un petit tournevis cruciforme pour tourner la vis de ralenti vers la droite, de 1/8 de tour à la fois, et ce, jusqu'à ce que le moteur tourne bien au ralenti (Fig. 27).
• Si la chaîne de la scie tourne lorsque le moteur tourne au ralenti, réduisez le régime de ralenti. Tournez la vis de ralenti dans le sens antihoraire, 1/8 de tour à la fois, jusqu'à ce que la chaîne de la scie s'arrête (Fig. 27).

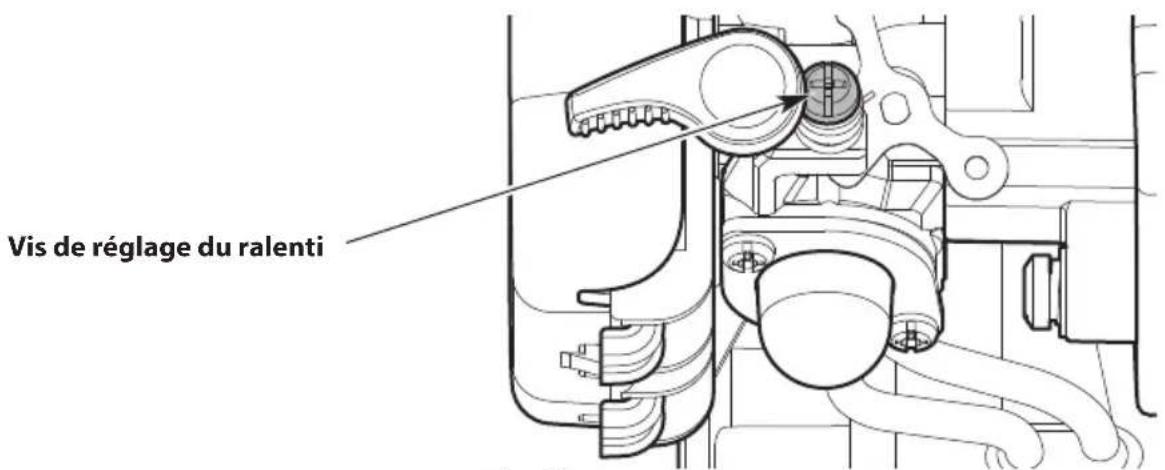

Vis de réglage du ralenti

Fig. 20

ENTRETIEN DE LA BOUGIE

AVERTISSEMENT : Ne sablez pas, ne grattez pas ou ne nettoyez pas les électrodes de la bougie. La présence de grenailles dans le moteur pourrait endommager le cylindre.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le chapeau de la bougie et retirez-le de la bougie.
2. Nettoyez tout autour de la bougie. Retirez la bougie de la culasse avec une douille de 16 mm (5/8 po.), en tournant dans le sens horaire inverse.
3. Inspectez la bougie. Si la bougie est fissurée ou encrassée, remplacez-la par :

- une pièce de rechange n°753-06847, une bougie Champion RDJ7J ou équivalent.

1. Utilisez une jauge d'épaisseur pour régler l'écartement à 0,635 mm (0,025 po.) (Fig. 28).
2. Installez la bougie dans la culasse. Serrez la bougie avec une douille de 16 mm (5/8 po.) en tournant dans le sens horaire jusqu'à ce qu'elle soit juste serrée.

REMARQUE : Si vous utilisez une clé dynamométrique, serrez à :

12,3-13,5 N·m (110-120 po.·livre). Ne serrez pas de manière excessive.

1. Refixez le chapeau de la bougie.

0,635 mm (0,025 po.)

Fig. 28

NETTOYAGE ET ENTREPOSAGE

NETTOYAGE

AVERTISSEMENT : Pour éviter toute blessure grave, arrêtez toujours le moteur et laissez-le refroidir avant de nettoyer ou de procéder à un entretien de l'appareil.

• Utilisez une petite brosse pour nettoyer la partie externe de l'appareil.
• N'utilisez pas un détergent fort. Les produits ménagers contenant des huiles aromatiques, comme le pin et le citron, et les solvants comme le kérosène peuvent endommager le plastique.
• Essuyez toute trace d'humidité avec un chiffon doux.
• Enduisez légèrement la tige de guidage et la chaîne avec une huile anticorrosion.

ENTREPOSAGE

AVERTISSEMENT : Rangez l'appareil hors de portée des enfants. Rangez l'unité dans un endroit fermé à clé pour éviter toute utilisation non autorisée ou tout dommage.

AVERTISSEMENT : Rangez l'unité dans un endroit sec et bien aéré. Ne rangez jamais l'appareil quand le réservoir contient encore de l'essence dont les vapeurs pourraient entrer en contact avec une flamme nue ou une étincelle. Laissez le moteur refroidir avant de ranger l'appareil.

• Desserrez la chaîne si la tension a été ajustée en cours de fonctionnement. La chaîne se contractera pendant que l'unité se refroidit, ce qui pourrait endommager l'appareil si la chaîne est trop tendue.
• Couvrez le guide et la chaîne avec le fourreau.
  • Pour suspendre l'accessoire à un crochet, installer l'anneau de suspension sur l'accessoire. Assurez-vous que le bouton de déclenchement est bien verrouillé dans l'un des orifices sur l'anneau de suspension.

Entreposage à court terme (1-2 semaines)

1. Rangez l'unité en position horizontale. En cas d'impossibilité, rangez l'appareil à la verticale, le moteur étant au sommet.

Entreposage de longue durée

1. Retirez le bouchon du réservoir d'essence, basculez l'appareil et vidangez le carburant dans un bidon approprié. Revissez le bouchon du réservoir.
2. Démarrez le moteur et laissez-le tourner jusqu'à ce qu'il cale. Ainsi, le carburateur sera totalement vidé de tout carburant.
3. Laissez le moteur refroidir. Retirez la bougie et versez dans le cylindre 5 gouttes d'une huile de moteur de haute qualité ou d'une huile pour moteur à 2 temps. Tirez lentement sur le câble de démarreur pour répartir l'huile. Réinstallez la bougie.
4. Nettoyez soigneusement l'appareil et vérifiez la présence de pièces desserrées ou endommagées. Réparez ou remplacez les éléments endommagés, et serrez les vis, les écrous ou les boulons desserrés.

Préparation de l'appareil après un entreposage de longue durée

1. Retirez la bougie d'allumage. Basculez l'appareil et vidangez toute l'huile du cylindre dans un récipient approuvé. Réinstallez la bougie.

REMARQUE : N'utilisez pas un carburant qui a été entreposé pendant plus de 30 jours. Jetez l'huile et l'essence usagées conformément à la réglementation fédérale, provinciale et locale.

DÉPANNAGE

PROBLÈME SOLUTION

LE MOTEUR NE DÉMARRE PAS

Le réservoir de carburant est vide	Remplissez le réservoir avec un carburant correctement mélangé
La poire d'amorçage n'a pas été comprimée suffisamment	Appuyez sur la poire à 10 reprises
Le moteur est noyé	Appuyez sur le verrouillage de la commande des gaz, appuyez sur la commande des gaz et tirez sur la corde du démarreur jusqu'à ce que le moteur démarre
Le carburant est vieux (plus de 30 jours) et/ou mal mélangé	Vidangez le réservoir et ajoutez un mélange de carburant correct et neuf
La bougie est encrassée Remplacez la bougie
Le levier de l'étrangleur n'a pas été retourné	Reportez-vous aux Instructions de démarrage de la section Démarrage et arrêt

LE MOTEUR NE SE MET PAS AU RALENTI

Le filtre à air est sale Nettoyez ou remplacez le filtre à air
Le carburant est vieux (plus de 30 jours) et/ou mal mélangé	Vidangez le réservoir et ajoutez un mélange de carburant correct et neuf
Le ralenti est mal réglé Réglez le ralenti

LE MOTEUR N'ACCÉLÈRE PAS

Le carburant est vieux (plus de 30 jours) et/ou mal mélangé	Vidangez le réservoir et ajoutez un mélange de carburant correct et neuf
Le filtre à air est sale Nettoyez ou remplacez le filtre à air

LE MOTEUR MANQUE DE PUISSANCE OU CALE

Le carburant est vieux (plus de 30 jours) et/ou mal mélangé	Vidangez le réservoir et ajoutez un mélange de carburant correct et neuf
Le filtre à air est sale Nettoyez ou remplacez le filtre à air
La bougie est encrassée Remplacez la bougie

PROBLÈME SOLUTION

LA BARRE DE GUIDAGE ET LA CHAÎNE DE LA SCIE FONCTIONNENT À UNE TEMPÉRATURE ÉLEVÉE, PRODUISENT DE LA FUMÉE OU SONT COINCÉS

La tension de la chaîne de la scie est trop serrée Aj

uster la tension de la chaîne de la scie

Le réservoir d'huile de la chaîne est vide Remplir le

réservoir d'huile de la chaîne

LA CHAÎNE DE LA SCIE NE TOURNE PAS

La tension de la chaîne de la scie est trop serrée Ajuster la tension de la chaîne de la scie

La barre de guidage et la chaîne de la scie ne sont pas correctement assembléesSe reporter à Installer/remplacer la chaîne de la scie

La barre de guidage et la chaîne de la scie sont endommagéesInspector la barre de guidage et la chaîne de la scie pour la présence de dommages. Les remplacer au besoin

L'assemblage d'entraînement est endommagé Se reporter aux informations sur le Service

LA CHAÎNE DE LA SCIE TOURNE, MAIS NE COUPE PAS

La chaîne de la scie est émoussée	Remplacer la chaîne de la scie ou la faire aiguiser dans un centre de réparations agréé
La chaîne de la scie est posée à l'envers	Vérifier et corriger la direction de la chaîne de la scie

Si une assistance supplémentaire est nécessaire, communiquer avec un atelier de réparation agréé.

REMARQUES

ÍNDICE

Seguridad 92
