C7WDM - Scie HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	HiKOKI
Modèle	C7WDM
Poids net	6,7 kg (14,7 lbs)
Alimentation	120 V, 15 A, 60 Hz, monophasé
Vitesse à vide	5 000 tr/min
Diamètre de lame	184 mm (7-1/4 po)
Profondeur de coupe max. à 90°	61 mm (2-3/8 po)
Profondeur de coupe max. à 45°	45 mm (1-3/4 po)
Plage d'angle de biseau	0° - 53°
Longueur du cordon	2,4 m (7,9 pi)
Accessoires inclus	Lame (184 mm), clé pour lame
Accessoires optionnels	Guide longitudinal (KHA# 372098)
Sécurité	Protecteur inférieur à ressort, verrouillage de l'arbre, interrupteur à gâchette
Entretien	Remplacement des balais carbone, vidange d'huile moteur (Mobilube HD 85W-140)
Réparabilité	Réparations par centre de service agréé metabo HPT

FOIRE AUX QUESTIONS - C7WDM HiKOKI

Comment changer la lame de la scie C7WDM ?

Pour changer la lame, débranchez la scie. Utilisez la clé fournie pour desserrer le boulon de l'axe en tournant dans le sens horaire tout en appuyant sur le bouton de verrouillage de l'axe. Soulevez le protecteur inférieur à l'aide du levier. Retirez le boulon et la bride extérieure. Placez la nouvelle lame (184 mm) en alignant la flèche de rotation. Replacez la bride et serrez le boulon en tournant dans le sens antihoraire. Relâchez le protecteur et vérifiez que la lame tourne librement.

Comment régler la profondeur de coupe ?

Desserrez le levier de verrouillage du réglage de la profondeur. Déplacez la plaque de base pour obtenir la profondeur souhaitée. La lame doit dépasser d'une dent sous la pièce. Serrez le levier solidement avant utilisation.

Comment régler l'angle de biseau ?

Tournez le levier de verrouillage du biseau vers le haut pour desserrer. Ajustez l'angle désiré (0° à 53°) en utilisant l'échelle et l'index. Pour 45° ou 53°, tournez la plaque de réglage des crans. Serrez le levier vers le bas.

Comment utiliser le guide longitudinal ?

Le guide longitudinal (accessoire optionnel) s'insère dans les trous de la plaque de base. Ajustez-le à la position désirée et serrez le boulon de verrouillage. Il permet de guider la scie le long de la pièce pour des coupes parallèles.

Que faire en cas de recul de la scie ?

En cas de recul, tenez fermement la scie avec les deux mains et positionnez votre corps d'un côté de la lame, pas dans l'alignement. Relâchez l'interrupteur et maintenez la scie immobile jusqu'à l'arrêt complet de la lame. Identifiez la cause (lame pincée, émoussée, mauvaise profondeur) et corrigez-la.

Comment entretenir la scie après utilisation ?

Après utilisation, débranchez la scie. Nettoyez-la avec un chiffon humide et du savon. Vérifiez le protecteur inférieur, les vis et les balais carbone. Rangez-la dans un endroit sec hors de portée des enfants.

Quel type d'huile utiliser pour la lubrification ?

Utilisez exclusivement l'huile Mobilube HD 85W-140 API GL-5. Vidangez l'huile après 10 heures d'utilisation ou lors du remplacement des balais carbone. Remplissez jusqu'au bas du trou fileté.

Comment vérifier et remplacer les balais carbone ?

Les balais carbone sont des pièces consommables. Vérifiez leur usure. Pour les remplacer, utilisez un tournevis plat pour retirer le capuchon à ressort en tournant dans le sens antihoraire. Extrayez le balai usé et insérez un nouveau balai metabo HPT. Serrez le capuchon. Répétez de l'autre côté.

Quelles précautions de sécurité prendre avant d'utiliser la scie ?

Portez toujours des lunettes de sécurité et une protection auditive. Vérifiez que la lame est bien fixée et que le protecteur inférieur fonctionne correctement. Assurez-vous que la pièce est stable. Gardez les mains éloignées de la zone de coupe. Ne portez pas de vêtements amples.

Où faire réparer la scie en cas de panne ?

Confiez les réparations à un centre de service agréé metabo HPT. Utilisez exclusivement des pièces de rechange identiques. N'essayez pas de réparer vous-même les composants électriques.

MODE D'EMPLOI C7WDM HiKOKI

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!
Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de dire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sur.

AVANT L'UTILISATION 52

AVANT LA COUPE. 55

Lire et comprendre toutes les précautions de sécurité, les averissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règes ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produit, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommendée par metabo HPT.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignoreses, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entrainer de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SIGNIFICATION DES SYMBOLES

Symboles A VERTISSEMENT Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signification avant d'utiliser l'outil.
	Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.		Toujours porter des verres de protection.
			Porter des protections anti-bruit en permanence.

SECURITE

CONSIGNES DE SECURITE RELATIVES AUX OUTILS ÉLECTRIQUES

Avertissements de sécurité généraux concernant les outils ELECTriques

AVERTISSEMENT:

• Lire tous les averissements de sécurité et toutes les instructions. Tout manquement à observer ces averissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.
• Conservez tous les avertissements et toutes les instructions pour vous y reférer ultérieurement.

Le terme "outil électrique", utilisé dans les avertissements, se refère aux outils électriques (câblé) ou aux outils à piles (sans fi l).

SECURITE DE L'AIRE DE TRAVAIL

1. Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents.
2. Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créé des étincelles susceptibles d'enfl ammer la poussière.
3. Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

SECURITE ÉLECTRIQUE

1. Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de chocoléctrique.
2. Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigerateurs. Le risque de chocoléctrique est accru en cas de mise à la masse du corps.
3. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau penètre dans l'outil, cela augmente les risques de chic électrique.
4. Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pieces mobiles. Les cordons endommagés ou usés augmentent les risques de chocoléctrique.

5. En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de ballonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de chic électrique. 35

6. Si vous doivent utiliser un outil électrique dans un endroit humide, utiliser une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de chic électrique.

REMARQUE: Le terme « dispositif différentiel à courant résiduel (DDR) » peut être remplaçé par le terme « disjoncteur différentiel de fuite à la terre (DDFT) » ou « disjoncteur de fuite à la terre »

SECURITÉ PERSONNELLE

1. Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous étés sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.
2. Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.
3. Empêcher les démarrages intempéstifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.
4. Retirer toute clé de sécurité ou clé avant demettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.
5. Ne pas trop se pencher. Toutjours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.
6. Porter des vêtements ajustats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pieces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pieces mobiles.
7. En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

UTILISATION ET ENTRETIEN D'UN OUTILÉLECTRIQUE

1. Ne pas forcer sur l'outil electrique. Utiliser l'outil electrique adapté à vos travaux. Le bon outil electrique fera le travail moins et en toute sécurité au régime pour lequel il a été concu.
2. Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôle par l'interrupteur est dangereux et doit être réparé.
3. Débrancher la prise ou-retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.
4. Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarises avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habitibles.

5. Entretenir les outils electriques. Vérifier l'absence de mauvais alignment ou d'arrêt, d'endommagement de pieces ou toute autre condition susceptible d'affector l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus.

6. Maintain les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

7. Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été concu est dangereuse.

SERVICE

1. Faire entretenir l'outil électrique par un technicien habilité à l'aide de pieces de rechange identiques exclusivement. Cela garantira le maintainen de la sécurité de l'outil électrique. spécialement concu pour votre scie, pour une performance optimale et la sécurité des opérations.

Consignes de sécurité pour toutes les scies

PROCÉDURES DE COUPE

1. DANGER: N'approchez pas les mains de la zone de coupe et de la lame. Gardez la deuxième main sur la poignee auxiliaire ou sur le boitier du moteur. Si les deux mains tiennent la scie, elles ne peuvent pas etre coupées par la lame. REMARQUE: Pour les scies circulaires avec un diametre de lame de 140 mm ou moins, la consigne « Eloigner l'autre main de la poignee auxiliaire ou du carter du moteur » peut etre ignorer.
2. N'exposez aucune partie de votre corps sous la pierce à travailler. Le protecteur ne peut pas vous protégger de la lame sous la pierce.
3. Ajustez la profondeur de coupe à l'épaisseur de la pierce à travailler. Il convient que moins de la totalité d'une dent parmi toutes les dents de la lame soit visible sous la pierce à travailler.
4. Ne jamais tenir la pièce à couper dans vos mains ou sur votre jambe. Assurez-vous que la pièce à travailler se trouve sur une plate-forme stable. Il est important que la pièce à travailler soit soutenue convenablement, afin de minimiser l'exposition du corps, le grippage de la lame, ou la perte de contrôle.
5. Maintenez l'outil uniquement par les surfaces de prise isolantes, si l'outil coupant, en marche, peut etre en contact avec des conducteurs caches ou avec son propre cordon d'alimentation. Le contact avec un fil "sous tension" mettra egalement "sous tension" les parties metalliques exposées de l'outil et pourra provoquer un chic électrique sur I'opérateur.
6. Lors d'une coupe, utilisez toujours un guide parallele ou un guide à bords droits. Cela améliore la précision de la coupe et réduit les risques de grippage de la lame.
7. Utilisez toujours des lames dont la taille et la forme (diamètre et rond) des alésages centraux sont convenables. Les lames qui ne correspondent pas aux éléments de montage de la scie ne fonctionneront pas bien, provoquant une perte de contrôle.
8. N'utilissez jamais de rondelles ou de boulons de lames endommages ou inadaptés Les rondelles et les boulons de lames ont ete specialement concus pour touve scie, afin de garantir une performance optimale et une securite de fonctionnement.

CONSIGNES DE SECURITE SPECIALES POUR LE RECUR

1. Causes du recul et mises en garde correspondantes:

• Le recul est une réaction soudaine observée sur une lame de scie pincée, bloquée ou mal alignée, faisant sorting la scie de la piece à travailler de manière incontrélée dans la direction de l'opérateur.
• Lorsque la lame est pincée ou bloquée fermement par le fond du trait de scie, la lame se bloque et le moteur fait returner brutalement le bloc à l'opérateur.

• Si la lame se tord ou est mal alignée lors de la coupe, les dents sur le bord arrêté de la lame peuvent creuser la face supérieure du bois, ce qui fait que la lame sort duTrait de scie et est projetée sur l'opérateur.

• Le recul est le résultat d'un mauvais usage de la scie et/ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité ennant les précautions adéquates spécifique ées ci-dessous:

• Maintenez fermement la scie avec les deux mains et positionnez vos bras afin de résister aux forces de recul. Positionnez votre corps d'un des côtés de la lame, mais pas dans l'alignement de la lame. Le recul peut faire revenir la scie en arrêté, mais les forces de recul peuvent être maitrisées par l'opérateur, si les précautions adèquates sont prises.

• Lorsque la lame est grippée ou lorsqu'une coupe est interrompue pour quelques raison que ce soit, relâchéz le bouton de commande et maintenez la scie immobile dans le matériel, jusqu'à ce que la lame arrêté complètement de fonctionner. N'essayez jamais desteroler la scie de la piece à travailler ou tirez la scie en arriere pendant que la lame est en mouvement ou que le recul peut se produit. Recherchez et prenez des mesures correctives afin d'empecher que la lame ne se grippe.
• Lorsque vous remettez en marche une scie dans la pierce à travailler, centrez la lame de scie dans le trait de scie et vérifiez que les dents de la scie ne soient pas rentrées dans le matériel. Si la lame de scie est grippée, elle peut venir chevaucher la pierce à travailler ou en sortir lorsque la scie est remise en fonctionnement.
• Placez des panneaux de grande taille sur un support afin de minimiser les risques de pincement de la lame et de recul. Les grands panneaux ont tendance à flechir sous leur propre poids. Les supports doivent être placés sous le panneau des deux cotés, pres de la ligne de coupe et pres du bord du panneau.
  N'utilisez pas de lames émoussées ou endommagées. Des lames non aiguises ou mal fixées entrainent un trait de scie rétréci, provoquant trop de frottements, un grippage de la lame et un recul.
• La profondeur de la lame et les leviers de verrouillage et de réglage du biseau doivent être solides et stables avant de réaliser la coupe. Si l'ajustement de la lame dérive pendant la coupe, cela peut provoquer un grippage et un recul.
• Soyez d'autant plus prudent lorsque vous découvert des parois existantes ou autres zones sans visibilité. La lame saillante peut couper des objets qui peuvent entraîner un recul.

FONCTION DU PROTECTEUR INFÉRIEUR

1. Vérifier laonnefermeture du protecteur inférieur avant chaqueutilisation.Nepas opereer la scie si le protecteur inférieur ne se déplace pas librement et ne seferme pas instantanement. Ne serrer ni ne fixer jamais le protecteur inférieur surla position ouverte.Si la scie est echappée accidentellement,le protecteur inférieur peutetre plie.Soulever le protecteur inférieur avec le levier de levage du protecteur inférieur ets'assurer qu'il se déplace librement et ne touche pas la lame ou une autre piece,à tous lesangles et profondeurs de coupe.
2. Vérifier le fonctionnement du ressort du protecteur inférieur. Si le protecteur et le ressort ne fonctionnent pas correctement, ils doivent être dépannés avant utilisation. Le protecteur inférieur peut fonctionner lentement en raison de pieces endommagées, de dépôts collants ou d'accumulation de débris.
3. Le protecteur inférieur devra être rentré manuellement seulement pour les coupes spéciales comme les « coupes en plongée » et les « coupes mixtes ». Soulever le protecteur inférieur par son levier de levage et aussiot que la lame pénétre dans le matériel, le protecteur inférieur doit être relaché. Pour tous les autres sciages, le protecteur inférieur devrait fonctionner automatiquement.
4. Toujours s'assurer que le protecteur inférieur couvre la lame avant de poser la scie sur un établi ou par terre. Une lame non protégée et continuant à fonctionner par inertie entraînera la scie en arrière, et coupera alors tout ce qui se trouve sur sa trajectory. Soyez conscient du temps nécessaire à la lame pour s'arrête après que l'interrupteur est relachué.

AUTRES

1. TOUJOURS porter des vêtements appropriés. Ne pas porter de vêtements amples, gants, cravate, bagues, bracelets ou autres bijoux, qui pourraient être attrapés par les pieces en mouvement et vous blesser. Porter un filet à cheveux pour contenir les cheveux longs.
2. TOUJOURS porter des lunettes de sécurité. Tout outil électrique peut projeter des corps étrangers dans les yeux et provoquer des lésions oculaires permanentes. TOUJOURS porter des lunettes à coques (pas des lunettes de vue) conformes à la norme de sécurité ANSI Z87.1. Les lunettes de vue ordinaires sont munies seulement de verres résistants aux impacts. Ce ne SONT PAS des lunettes de sécurité.
3. Porter un équipement de protection individuelle adequat au besoin, a savoir:

protège-tympans pour réduire le risque de perte auditive causée par le bruit;
- protection oculaire;
- protection respiratoire approuvée par NIOSH/OSHA pour réduire le risque d'inhalation de poussière dangereuse;
gants pour manipuler les lames de scie (les lames de scie devraient etre transportees dans un etu chaque fois que c'est possible) et les materiaux bruts.

1. Rester vigilant. Ne jamais utiliser la scie en cas de fatigue ou sous l'emprise de drogues, d'alcool ou de médicaments susceptibles d'affector votre capacité à utiliser correctement l'util.

2. Maintenir l'aire de travail bien aérée. De la poussière créé par le ponçage, le sciage, le meulage, le perçage électriques et d'autres activités de construction contient des produits chimiques reconnus pour cause le cancer, des anomalies congénitales ou autres dommages au fetus. Par conséquent, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approvés tels que les masques anti-poussière spécifique concus pour fi ltrer les particules microscopiques.

3. Éviter le contact prolongé avec la poussière des opérations de ponçage, sciage, meulage, perçage électriques et autres activités de construction. Porter des vêtements de protection et laver les zones exposées au savon et à l'eau. Laisser la poussière pénétrer dans votre bouche ou vos yeux ou entraîr en contact avec la peau peut favoriser l'absorption de produits chimiques dangereux.

4. Pour éviter un incendie ou une réaction toxique, ne jamais utiliser d'acétone, laque, diluant ou solvants hautement volatils similaires pour nettoyer la scie.

RÉGLES DE SECURITÉ SPECIFIQUES ET SYMBOLES

1. Reglages. Avant de couper, bien vérifier que les réglages de profondeur et de biseau sont solides.
2. Eviter de couper des clous. Avant de couper, vérifier s'il y a des clous dans le matériel et lesPTRir le cas échéant.
3. Lors du fonctionnement de la scie, tener le cordon éloigné de la zone de coupe et le placer de façon qu'il ne soit pas pris dans la piece pendant l'opération de coupe. Utiliser un support de main approprié, un support de piece approprié, et acheminer le cordon loin de la zone de travail.

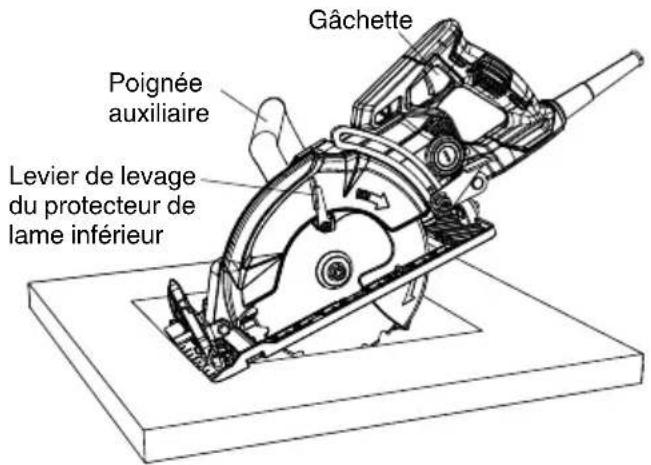

AVERTISSEMENT:

Il est important de soutenir la piece correctement et de tener solidement la sciétiver toute perte de contrôle pouvant entraîner des blessures physiques. La Fig. 1 donne un exemple type de soutien manuel de la scie.

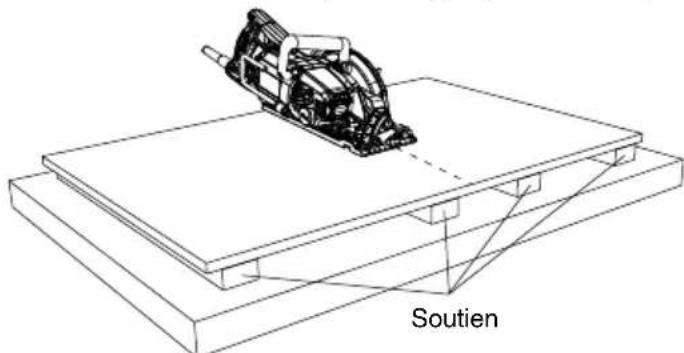

Fig. 1

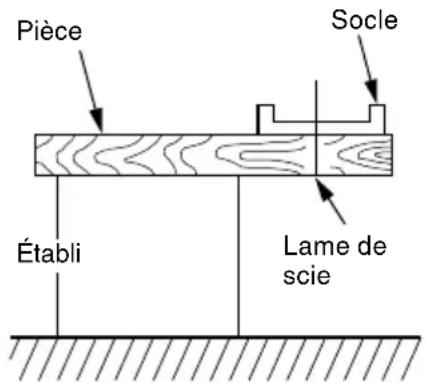

EXemple TYPE DE SOUTIEN MANUEL DE LA SCIE ET, SOUTIEN LA PIECE ET D'ACHEMINEMENT DU CORDON.

1. Placer la section large de l'embase de la scie sur la section de la piece qui est fermement soutenue, et non sur la section qui va tomber après la coupe.

A titre d'exemples, la Fig. 2 montre la façon CORRECTE de couper l'extrémité de la planche, et la Fig. 3 montre la façon INCORRECTE. Si la pierce est trop courte ou trop petite, la fixer. NE PAS ESSAYER DE TENIR LES SECTIONS COURTES À LA MAIN!

Fig. 2 Fig. 3

1. Ne jamais essayer de scier avec la scie maintainue à l'envers dans un etau. Ceci serait extrement dangereux et pourrait entrainer de graves accidents. (Fig. 4)

Fig. 4

1. Avant de poser l'outil après avoir terminé une coupe, veiller à ce que le protecteur de lame inférieur soit fermé et que la lame soit complètement arrêtée.
2. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps pres des parties mobiles de l'outil.

1. Ne jamais utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

9. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d'un outil de grande puissance.

Ne pas utiliser l'outil à d'autres fins que celle prévue, par exemple, ne pas utiliser la scie pour couper des grosses branches d'arbre ou des rondins.

10. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées.

Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

11. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. Ne jamais permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Gardner propres les Events d'air du moteur

Les évents d'air du moteur doivent être maintainus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

13. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l'on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultatera une rotation anomalément trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

14. Ne pas transporter la scie a la main avec la lame qui tourne.

15. Maintainir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

16. Ne pas utiliser un outil électrique si son carter ou sa poignée sont fissurés.

Des fentes dans le revêtement ou la poignée peuvent entrainer une électrocution. De tels outils ne doivent pas être utilisés avant d'être réparé.

17. Les lames et les accessoires doivent etre fermement montés sur I'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont ete montes sur l'outil doivent etre fixes et serrés fermement.

18. Ne jamais utiliser un outil défectueux ou qui fonctionne anormalement.

Si I'outil n'a pas I'air de fodctionner normalement, fait des bruits étranges ou sans cela parait defectieux, arreter de I'utiliser immediatement et le faire réparer par un centre de service metabo HPT autorisé.

19. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériel du accidentellement, il risque d'être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tetrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et secher minutieusement.

21. Ne jamais porter de gants faits d'un matériel susceptible de se rouler, comme du coton, de la laine, du drap ou de la fi celle, etc.

22. Défi nition des symboles.

V . volts

Hz ......... hertz

A. . ampères

No vitesse sans charge

---/min ......... tours par minute

courant alternative

PIECES DE RECHANGE

Pour les réparations, utiliser exclusivement des pieces de rechange identiques.

Les réparations devont être effectuées exclusivement par un centre de service après-vente metabo HPT/agréé.

MISEÀ LA TERRE

1. Instructions de mise à la terre.

En cas de dysfonctionnement ou de panne, la mise à la terre offre un chemin de moindre résistance pour le courant électrique afin de réduire le risque de chocoléctrique.

Cet outil électrique estirqé d'un cordon électrique de type à 3 conducteurs ayant un conducteur de protection et une fiche avec une broche de mise à la terre, comme illustré à la Fig. 5. La fiche doit être insérée dans une prise ajustate correctement installée et mise à la terre conformément à tous les codes et réglementations locaux.

AVERTISSEMENT: Ne pas modifier la fiche fournie si elle ne rentre pas dans la prise. Faire installer une prise ajuste par un électricien qualifié.

Si le cordon électrique ou la fiche doit être réparés ou remplacés, ne pas connecter le conducteur de protection à une borne sous tension.

Tout cordon endommagé ou use doit être réparé ou remplace immédiatement. C'électrique est conçu pour être utilisé sur un circuit avec une prise similaire à cette illustrée à la Fig. 5.

AVERTISSEMENT: Toujours connecter l'outil électrique à un système de câblage permanent métallique mis à la terre ou à un système ayant un conducteur de protection.

Fig. 5

UTILISER LE CORDON DE RALLONGE APPROPRIÉ

Utiliser exclusivement un cordon de rallonge en bon etat. Utiliser seulement un cordon prolongateur de type à 3 conducteurs doté d'une fiche de terre tripolaire et une prise à 3 trous compatible avec la fiche de l'outil. Lorsqu'on utilise un cordon de rallonge, veiller à ce qu'il soit suffisamment lourd pour supporter le courant dont l'appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numero du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

	Longueur Totale de Cordon en Pieds (Mètres)
	0-25(0-7.6)	26-50(7.9 - 15.2)	51-100(15.5 - 30.5)	101-150(30.8 - 45.7)
Intensité nominale CALIBRESupérieure Non Supérieureà à	0-6 18 16 16 146-10 18 16 14 1210-12 16 16 14 1212-16 14 12 Non recommandé	26-50(7.9 - 15.2)	51-100(15.5 - 30.5)	101-150(30.8 - 45.7)

AVERTISSEMENT:

Pour éviter un danger de chocolélectrique, ne jamais utiliser cet outil avec un cordon electrique ou un cordon prolongateur endommagé ou effiloché.

Inspector régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximé d'eau, ni dans un environnement susceptible de provoquer un choc électrique.

CONSERVER CES INSTRUCTIONS

REMARQUE: Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l'OUTIL ELECTRIQUE en toute sécurité. Certaines illustrations de ce manuel peuvent monrer des détails ou des fixations qui diffèrent de ceux de votre OUTIL ELECTRIQUE. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fi ns d'illustration. NE JAMAIS utiliser ni entreprises une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

NOM DES PIEÇES

MODELC 7WDM

Fig. 6

Fig. 7

SPECIFICATIONS

Article Modèle C 7WDM
Mateur Type Mateur universal
	Alimentation Courant alternatif monophasé 60 Hz
	Tension (volts) 120
	Courant à pleine charge (Amp) 15
Lame applicable Dia. extérieur 7-1/4" (184 mm)
Vitesse à vide 5,000 tr/min
Dimension de coupe max.	Tête	Plaque de base	Dimensions de coupe max.
	Coupe de biseau	90° 0 2-3/8" (61 mm)
		45° 0 1-3/4" (45 mm)
Plage de l'angle de biseau 0° - 53°
Poids net	14.7 lbs. (6.7 kg)
Cordon	Cable à 3 conducteurs de - 7.9ft. (2.4 m)

ACCESSIONS

AVERTISSEMENT: Les accessoires pour cet outil électrique sont mentionnés dans ce mode d'emploi. L'utilisation de tout autre attachment ou accessoire peut être dangereuse et peut cause des blessures ou des dommages mécaniques.

ACCESSIONS STANDARD

1. Clé pour lame (x1)

Pour l'utilisation, voir page 50, 64.

1. Lame (x1)

Fig. 8

REMARQUE: Les accessoires sont sujets à changement sans obliga metabo HPT.

ACCESSOIRES EN OPTION....vendus séparément

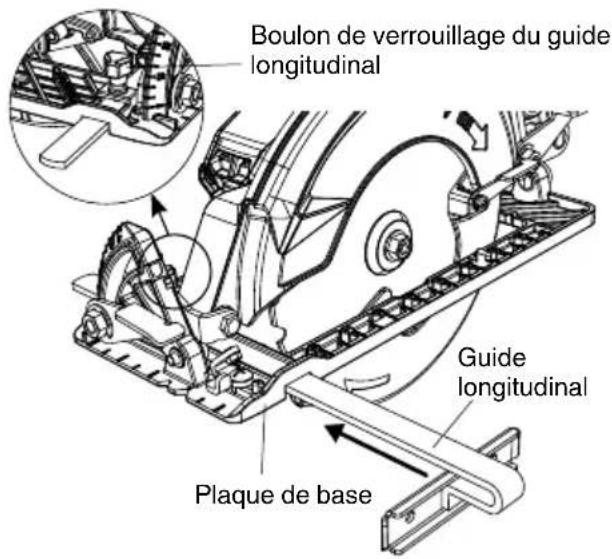

(1) Guide longitudinal (KHA# 372098) (Inclut (2).)
(2) Boulon de verrouillage

Fig. 9

Pour l'utilisation, voir page 60.

REMARQUE: Les specifications sont sujettes à modification sans aucune obligation de la part de metabo HPT.

APPLICATIONS

L'outil est concu pour les applications de coupe de bois.

AVERTISSEMENT:

• Redoublez de prudence lors de la coupe de bois vert, dur, humide, composite, traité, ayants des nœuds ou ayant d'autres caractéristiques qui peuvent surcharger la scie ou lame. Dans ce cas, ne force pas l'outil. Poussez l'outil plus lentement mais avec assez de force pour continuer à travailler sans trop réduire la vitesse.
• Pour éviter de graves blessures, ne pas couper le métal avec une lame de coupe en métal fixée. De plus, ne pas utiliser pour des applications autres que la coupe du bois.

PREPARATION AVANT L'UTILISATION

Avant de mettre l'outil électrique en service, effectuer les préparations suivantes:

1. Montage et démontage de la lame de scie

AVERTISSEMENT:

Ne pas utiliser une lame plus large que 7-1/4 po (184 mm) de diamètre. Pour éviter les blessures dues à un démarrage accidentel, s'assurer que l'interrupteur est sur la position Arrêt et que la fi che n'est pas connectée à la prise de courant électrique.

• S'assurer que la lame est installée correctement et est serrée avant utilisation.
• L'outil devient chaud après utilisation.

Pour éviter les brûlures, la lame devrait être remplaçée après que l'outil ait suffi saiment refroidi.

• Les lames avec un axe central arrondi dont la débouchure peut être enlevée doivent être retirees afin d'exposer l'axe central en forme de diamant utilisé.
• Seules les lames avec un axe central en forme de diamant peuvent être utilisées avec cette scie. Ne jamais installer la lame de scie avec l'axe central arrondi pour é possibles blessures corporelles et d'endommager la scie.

Enlever la débouchure sur la lame (Fig. 10)

AVERTISSEMENT:

• Travailler seulement avec des lames avec débouchure possible. Ne pas faire ce travail pour des lames avec débouchure impossible.
• Pour éviter les blessures, toujours protégger les yeux et les mains lors de cette tâche.
• Pour éviter les blessures et les dommages sur la lame, ne pas balancer le marteau à pleine force.
• Ne pas frapper le marteau directement contre la lame.
• S'assurer que toutes les débouchures ont été enlevées et qu'il n'y a pas de fissures, déformations, etc., sur la lame.

Fig. 10

(1) Placer la lame sur un support creux comme illustré à la Fig. 10.
(2) Placer un coussinet au centre de la débouchure. REMARQUE: La taille du coussinet doit être plus large que l'orifi ce central de la débouchure et plus petite que la débouchure.
(3) Utiliser un marteau pour frapper le coussinet de sorte que la débouchure tombe avec le coussinet.
(4) Si la débouchure reste collée à la lame, l'enlever avec une pince à bec effi le ou avec les mains en portant des gants de travail.

Montage de la lame (Fig. 11-a, Fig. 11-b, Fig. 11-c et Fig. 11-d)

AVERTISSEMENT: Pour éviter un accident grave, s'assurer que l'interrupteur est sur OFF et débrancher la fiche de la prise pendant l'entretien et l'inspection.

(1) Débrancher la scie du secteur.
(2) Placer la clé pour lame fournie sur le boulon de l'axe.
(3) Appuyer sur le bouton de verrouillage de l'axe, en le tenant fermement tout en tournant la clé pour lame. Cela va engager le verrouillage de l'axe permettant de desserrer le boulon de l'axe avec la clé pour lame. Continuer à maintainir le bouton de verrouillage de l'axe, tout en tournant la clé dans le sens horaire pour desserrer le boulon de l'axe.
(4) Utiliser le levier de levage du protecteur de lame inférieur pour soulever le protecteur de lame inférieur.
(5) Retirer le boulon de l'axe et le bord de lame externe. Ne pas-retirer le bord de lame interne.

REMARQUE: Faire attention aux pieces déposées ennotant leur position et leur orientation. Essuyer les copeaux de scie des bords de lame avant d'inverter une lame neuve.

(6) Installer une lame de 7-1/4 po (184 mm) avec un axe central en forme de diamant, en s'assurant que la flèche de rotation sur la lame correspond à la flèche de rotation dans le sens horsaire sur le protecteur de lame supérieur.
(7) Placer la lame sur l'axe et contre le bord de lame interne. Puis, placer le bord de lame externe et visser le boulon de l'axe dans le sens anti-horaire sur l'axe.

REMARQUE:

• Toujours s'assurer que l'axe central en forme de diamant de la lame s'aligne avec l'axe central en forme de diamant soulevé sur le bord de lame interne.
• Le côté plat du bord de lame externe doit être placé contre la lame. Ne pas installer le bord externe avec le côté incurve contre la lame.

(8) Placer la clé pour lame sur le boulon de l'axe.
(9) Appuyer sur le bouton de verrouillage de l'axe, en le tenant fermement tout en tournant la clé pour lame dans le sens anti-horaire. Continuer à appuyer dessus tout en serrant solidement le boulon de l'axe.

REMARQUE: Serrer de sorte que l'axe central en forme de diamant de la lame ne décale pas la partie saillante en forme de diamant du bord de lame interne. (Fig. 11-d)

(10) Relacher lentement le levier de levage du protecteur de lame inférieur.
(11) Veiller à ce que le bouton de verrouillage de l'axe soit reliché de sorte que la lame tourne librement.

REMARQUE:

• Veiller à ce que le bouton de verrouillage de l'axe returné à la posit relâchée après avoir libéré le bouton.
• S'assurer que la lame est solidement et correctement fixée.

Démontage de la lame (Fig. 11-a, Fig. 11-b et Fig. 11-c)

(1) Debrancher la scie du secteur.
(2) Placer la clé pour lame fournie sur le boulon de l'axe.
(3) Appuyer sur le bouton de verrouillage de l'axe, en le tenant fermement tout en tournant la clé pour lame. Cela engagera le verrouillage de l'axe permettant de desserrer le boulon de l'axe avec la clé pour lame. Continuer àMAINTER le bouton de verrouillage de l'axe, tout en tournant la clé dans le sens horaire pour desserrer le boulon de l'axe.
(4) Utiliser le levier de levage du protecteur de lame inférieur pour soulever le protecteur de lame inférieur.
(5) Retirer le boulon de l'axe, le bord de lame externe et la lame. Ne pas-retirer le bord de lame interne.

REMARQUE: Faire attention aux pieces déposées ennotant leur position et leur orientation. Essuyer les copeaux de scie des bords de lame avant d'installer une lame neuve.

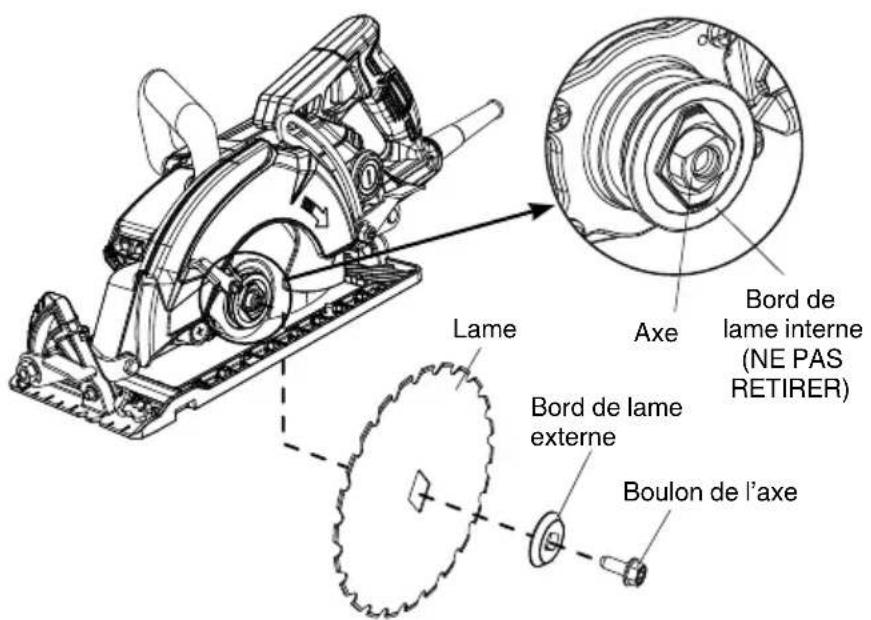

Fig. 11-a

Fig. 11-b

Fig. 11-c
Fig. 11-d

2. Rangement de la clé pour lame

Pour un rangement pratique et la prévention de perte, une fente est prévue sur le côte arrêté de la plaque de base pour ranger la clé pour lame quand elle n'est pas utilisée.

Toujours insérer dans le sens dans lequel la clé pour lame dépasse vers le haut.

Ne pas insérer dans le sens dans lequel la clé pour lame dépasse vers le bas.

Fig. 12

AVANT L'UTILISATION

1. S'assurer que la source d'alimentation convient pour l'outil.

AVERTISSEMENT: Ne jamais raccorder l'outil électrique si l'alimentation secteur n'est pas de la tension spécifique ee sur la plaque signaletique de I'outil.

Ne jamais raccorder l'outil à une source de courant continu.

1. Verifi er que la gachette est sur OFF.

AVERTISSEMENT: Si I'on raccoarde le cordon d'alimentation alors que la gachette est enclenchee, l'outil se mettra brusquement en marche, ce qui peut provoquer un grave accident.

Appuyer sur la gachette pour allumer la scie; la relacher pour eteindre la scie.

Après avoir relâché la gachette, s'assurer qu'elle est returnée complètement à sa position initiale et que l'interrupteur est étant.

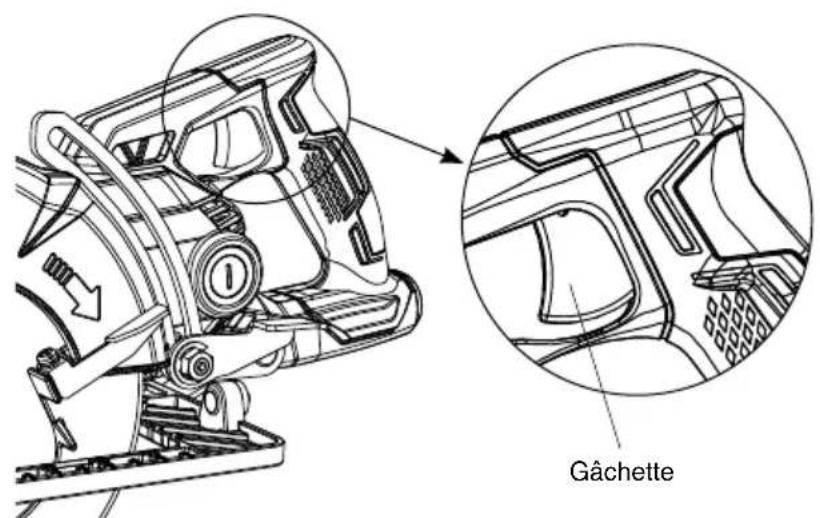

Fig. 13

1. Inspector l'outil pour des defaults visibles.

Confirmer que l'outil est exempt de fissures ou autres dommages visibles ou manque des pieces.

1. Vérifier que la lame est solidement fixée sur l'outil électrique.

Serrer le boulon sur la broche de la lame de scie avec la clé pour lame foumie pour maintainir en place la lame de scie.

Pour les détails, voir Fig. 11-a, Fig. 11-b, Fig. 11-c et Fig. 11-d dans la section "Montage et démontage de la lame de scie".

1. Inspector le bon fonctionnement du protecteur de lame inférieur.

AVERTISSEMENT: * Absolument s'assurer que le couvercle de sécurité n'est pas en place. De plus, vérifier qu'il peut bouger en douceur. Si la lame de scie est maintainue exposée, des blessures peuvent en résultat.

• Si le couvercle de sécurité ne rouge pas en douceur, ne pas l'utiliser sans le réparer. Le cas échéant, communiquer avec le centre de service metabo HPT autorisé pour la réparation nécessaire.

Le protecteur inférieur sert à empêcher votre corps

Fig. 14

d'entre en contact avec la lame absolument estre certain que le couvercle fonctionne correctement et couvre la lame de scie.

1. Confirmer la position du bouton de verrouillage de l'axe avant d'utiliser l'outil.
   Après avoir installé la lame de scie, vérifier que le bouton de verrouillage de l'axe est revenu sur sa position libérée avant d'utiliser l'outil électrique (voir Fig. 11-b).

2. Confirmer que le cordon d'alimentation de l'outil n'est pas endommagé.

AVERTISSEMENT: Réparer ou remplaner le cordon d'alimentation si une inspection indique qu'il est endommagé.

1. Cordon prolongateur

Quand l'espace de travail est éloigné de la source de courant, utiliser un cordon prolongateur d'épaissur suffisante et de la capacité nominale. Le cordon prolongateur devrait être conservé aussi que court que possible.

AVERTISSEMENT: Réparer ou remplaner le cordon prolongateur si une inspection indique qu'il est endommagé.

1. Verifi er la prise d'alimentation.

Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d'alimentation rentre à fond dans la prise secteur et qu'elle ne ressort pas après l'insertion. Réparer ou replacer la fiche si elle est défectueuse.

1. Lunette de protection

Toujours porter des lunettes de protection avec protections laterales qui répondent aux exigences de la norme ANSI Z87.1. Les lunettes ordinaires n'assurent pas une protection suffisante parce que les verres ne sont pas faits en verre de sécurité résistants aux chocs.

AVERTISSEMENT: Utiliser l'outil sans porter des lunettes de protection peut entraîner des blessures graves.

1. Confirma tation des conditions de l'environnement:

Confirmer que le chantier est place dans les conditions appropriées conformes aux précautions prescrites.

APRÈS AVOIR BRANCHÉ LA FICHE D'ALIMENTATION DANS UNE SOURCE D'ALIMENTATION APPROPRIÉE, VERIFIER LE FONCTIONNEMENT DE L'OUTIL COMME SUIT :

1. Marché d'essai

Après avoir vérifié qu'il n'y a personne derrière,mettre l'outil électrique en marche et vérifier qu'il n'y a pas d'anomalie de fonctionnement avant d'effectuer une coupe.

1. Verifi er la stabilité de rotation de la lame.
   Pour assurer des coupes précises, faire tournier la lame et vérifier qu'il n'y a pas de flèche pour s'assurer que la lame ne présente pas d'instabilité évidente; sinon, cela risque de provoquer des vibrations et un accident.
2. Préparer un établi en bois (Fig. 15).

Étant donné que la lame de scie s'étend au-delà de la surface inférieure de la pierce à travailler, la placer sur un établi lors de la coupe. Si un bloc carré est utilisé comme établi, sélectionner un sol à niveau pour garantir sa bonne stabilisation. Un établi instable causera un fonctionnement dangereux.

PRECAUTION:

Pour éviter un possible accident, toujours s'assurer que la portion de la piece à travailler restant après la coupe est solidement ancree ou maintainue en place.

Fig. 15

AVANT LA COUPE

AVERTISSEMENT: Pour éviter un accident grave, s'assurer que l'interrupteur est sur OFF et débrancher la fiche de la prise pendant l'entretien et l'inspection.

1. Réglage de la profondeur de coupe

A VERTISSEMENT: Si le levier de verrouillage du réglage de la profondeur est l'âche, des blessures peuvent en résultat. Le serrer solidement après le réglage.

Fig. 16

(1) Soulever le levier de verrouillage du réglage de la profondeur pour desserrer.
(2) Déplacer la plaque de base pour obtenir la profondeur de coupe désirée.
(3) En réglant la scie à une profondeur de coupe appropriée, la friction de la lame est réduite, les copeaux de scie entre les dents de la lame sont éliminés, la coupe est plus rapide et les chances de recul sont réduites.

Pour le mouvement de coupe le plus effi cace, placer le matériel au couper le long du cote de la lame et regler la profondeur de coupe de sorte que la lame de scie depasse d'une dent du matériel.

REMARQUE: L'échelle sur le côté de la plaque de base est précise seulement avec la profondeur de coupe maximale.

(4) Enconcer le levier de verrouillage du réglage de la profondeur pour serrer.

REMARQUE: Toujours s'assurer que le levier de verrouillage du réglage de la profondeur est verrouillé sur la position basse avant d'utiliser la scie.

2. Réglage de l'angle de biseau

La plage complète du réglage du biseau est de 0^ à 53^ .

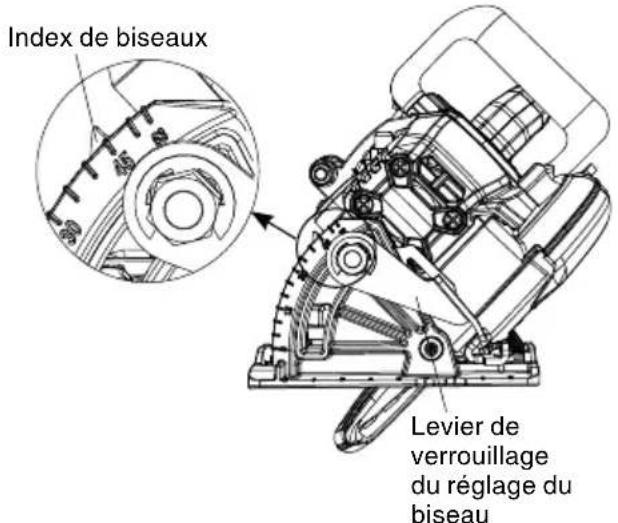

Fig. 17-a

Fig. 17-b
Fig. 17-c

AVERTISSEMENT: Si le levier de verrouillage du réglage du biseau est l'âche, des blessures peuvent en résultat. Le serrer solidement après le réglage.

(1) Tourner le levier de verrouillage du réglage du biseau vers le haut pour desserrer.
(2) Ajuster l'angle de biseau désiré indiqué par l'index de biseaux sur l'échelle de biseaux.
(3) Tourner le levier de verrouillage du réglage du biseau vers le bas pour serrer. (Fig. 17-a)

REMARQUE:

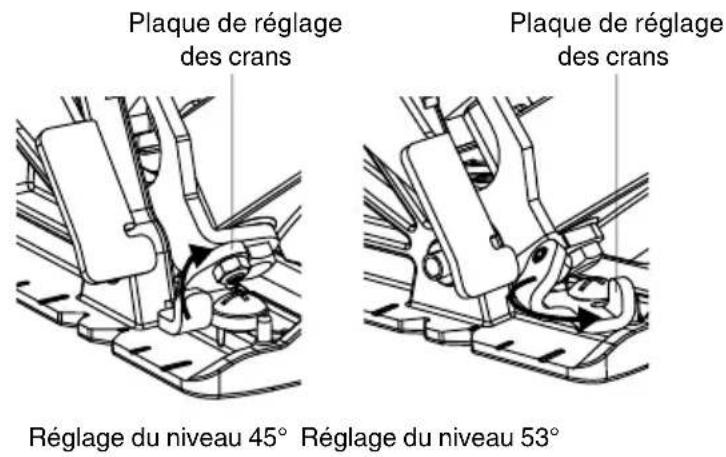

• Si un angle de biseau de 45^ est nécessaire, tourner la plaque de réglage des crans dans le sens horaire pour obtenir le réglage de 45^ . (Fig. 17-b)
• Si un angle de biseau de 53^ est nécessaire, tourner la plaque de réglage des crans dans le sens anti-horaire pour obtenir le réglage de 53^ . (Fig. 17-c)

3. Réglage de l'angle en biseau 90^ (0^)

AVERTISSEMENT: Pour assurer des coupes précises, l'alignement devrait être inspecté et les ajustements faits avant utilisation.

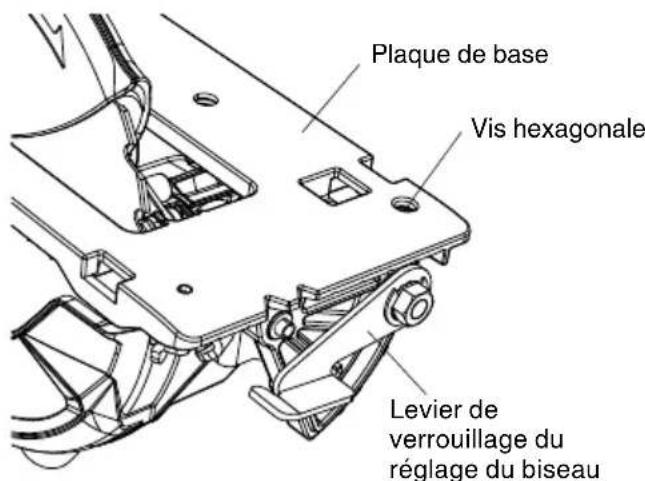

Fig. 18

(1) Soulever le levier de verrouillage du réglage du biseau pour régler la scie sur 90^ (0^) puis serrer le levier.
(2) Rentre le protecteur de lame inférieur et placer la scie à l'envers.
(3) Placer une équerre combinée contre la lame et la plaque de base pour vérifi er que la lame est a 90^ par rapport à la plaque de base.
(4) Si la lame n'est pas à 90^ par rapport à la plaque de base, tourner la vis hexagonale sur le bas de la plaque de base au moyen d'une clé hexagonale de 3 mm pour ajuster.
(5) Verifi er la précision du réglage avec une coupe réelle sur un morceau de matériel.

1. Ajustement de la plaque de réglage des crans

Fig. 19

REMARQUE: Pour faire le bon réglage, s'assurer que la lame de scie et la plaque de base sont en angle droit quand le produit est régèle à 90^ .

Si le réglage de la précision du biseau est nécessaire, desserrer le contre-écrou avec une clé régable ou de 7 mm et visser ou dévisser la vis hexagonale avec une clé hexagonale de 2 mm jusqu'à obtenir la précision du biseau. Puis, serrer le contre-écrou.

Ne jamais toucher les pieces en mouvement.
Si la lame de scie s'arrête ou émet un bruit anormal pendant le fonctionnement, éteindre immidiatement l'outil.
- Ne pas-retirer la scie de la piece pendant une coupe alors que la lame de scie est en mouvement.
- Toujours porter une protection oculaire avec écrans latéraux satisfaisant les exigences de la norme ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection ajustate.
- Eviter de couper tout matériel comme du métal, etc., qui dégage des étincelles.
Ne pas utiliser de disques abrasifs.
- Seulement utiliser le diamètre de lame spécifique sur la plaque signalétique du produit.
- Par mesure de sécurité, ne jamais brancher la fiche de la scie dans une prise de source d'alimentation tant que tout l'assemblage et tout le réglage terminés, et que les consignes de sécurité et les instructions de fonctionnement n'ont pas été lues et compris. Un démarrage involontaire peut cause des blessures.

PRECAUTION:

• Toujours prendre soin d'empêcher le cordon d'alimentation de s'approcher de la lame de scie en rotation.
• Avant de démarrer la scie, s'assurer que la lame de scie a atteint sa pleine vitesse de rotation.

IMPORTANT: Toujour s'assurer que le levier de verrouillage du réglage de la profondeur est sur la position basse et verrouillé avant d'utiliser la scie.

1. Entailles du guide

(1) L'avant de la plaque de base a une entaille de guide de 90^ et une entaille de guide de 45^ pour la coupe en biseau et verticale. Les entailles de guide vous permettent de guide scie le long des traits de coupe marqués sur la pierce à travailler.
(2) De plus, la scie a les entailles de guide internes situées sur l'intérieur de la plaque de base comme illustré à la Fig. 20 pour maintainir la coupe droite.

Fig. 20

2. Utilisation du crochet

AVERTISSEMENT: Pour réduire le risque de blessures de la scie tombant sur les utilisateurs ou les badauds, s'assurer qu'elle est solidement soutenue lors de l'utilisation du crochet suspension pour accrocher la scie à un chevr poutre ou autre support élevé.

Fig. 21

(1) Tourner le crochet de suspension loin du corps de la scie pour l'accrocher à un chevron, une poutre ou autre support élevé.

AVERTISSEMENT: Pour réduire le risque de blessure, ne pas utiliser la scie avec le crochet de suspension tourné sous la plaque de base.

(2) Lorsque non utilisé, returner le crochet de suspension sur la position de rangement jusqu'à ce qu'il s'enclenché contre le corps de la scie.

3. Utilisation de la poignée auxiliaire

Fig. 22

Lors de l'utilisation de la scie, utiliser les deux mains pour tener fermement la scie, une main sur la poignée auxiliaire et l'autre main sur la poignée de la gachette afin d'accroître la stabilité de fonctionnement de la scie pour éviter un possible recul.

4. Mise en marche de la scie

AVERTISSEMENT: Pour réduire le risque de graves blessures corporelles, tener la scie avec les deux mains au démarrage pour éviter le recul.

(1) Avec un crayon ou un marqueeur, marquer le trait à couper sur la piece.
(2) Placer la scie sur la pièce, aligner le trait guide prémarqué avec la lame de scie, en utilisant l'entaille du guide à l'avant de la plaque de base.

REMARQUE: Cette relation entre la plaque de base et les pieces à travailler devrait rester inchangée independamment de l'inclinaison de la plaque de base.

(3) Utiliser les deux mains pour tener fermement la scie, une main sur la poignée auxiliaire et l'autre main sur la poignée de la gachette.
(4) La gachette devrait etre activée en appuyant avec un doigt avant que la lame de scie entre en contact avec la piece.

REMARQUE: La gachette est désactivée lorsqu'elle est relachée.

(5) Déplacer la scie droit à une vitesse constante va produit une coupe optimale.

REMARQUE: Cette scie n'a pas de fonction pour bloquer la gachette sur la position de marche et ne devrait jamais etre bloquée sur la position de marche de chaque methode que ce soit.

Fig. 23

1. Installation du guide longitudinal (accessoire en option)

Fig. 24

(1) Insérer le guide longitudinal à travers les trous de la plaque de base.
(2) Ajuster le guide longitudinal à la position désirée.
(3) Insérer et serrer le boulon de verrouillage du guide longitudinal.

1. Sciage en long

AVERTISSEMENT: * Pour éviter un accident grave, s'assurer que l'interrupteur est sur OFF et débrancher la fi che de la prise avant tout réglage.

• Pour éviter un accident grave, s'assurer que le gu longitudinal ne touche pas la lameutilisation.

Fig. 25

Le sciage en long consiste à couper des plan larges en bandes plus étroites – en coupant le fil du bois dans le sens de la longueur. Par conséquent, il est recommandé d'utiliser le guide longitudinal metabo HPT (accessoire en option, voir page 47) pour fournir le soutien et couper des planches de la même épaisseur.

7. Sciage en plongée

AVERTISSEMENT:

• Ne jamais immobiliser le protecteur de lame inférieur dans une position élevée.
  Ne jamais déplacer la scie en arrêté pendant le sciage en plongée, sous peine de causeur le soulevvement de la scie de la surface de la pierce, ce qui pourrait provoquer des blessures.
• Pour éviter un accident grave, s'assurer que la gâchette est sur OFF et débrancher la fi che de la prise avant tout réglage.
• Ne jamais attacher ou caler le protecteur de lame inférieur dans une position elevée.

Fig. 26

(1) Marquer la zone de coupe désirée clairément avec des traits sur tous les cots. (Voir Fig. 26)
(2) Régler la profondeur selon le matériel à couper.
(3) Pousser le levier de levage du protecteur de lame inférieur à fond en arrêté, de sorte que la lame soit exposée comme illustré à la Fig. 26.
(4) Incliner la scie en avant et aligner l'entaille du guide avec le trait guide prémarqué.
(5) Relâcher le levier. Lorsque le protecteur de lame inférieur entre en contact avec la surface de la pièce, il sertonne position pour s'ouvrir librement au commencement de la coupe.

(6) Tout en tenant la scie en position, avec la lame sans contact avec la surface de la piece, enclencher la gachette.
(7) ÀpRES que la scie ait atteint la pleine vitesse, baisser graduallement l'extrémité arrirée de la scie jusqu'à ce que la plaque de base repose sur la surface de la piece.
(8) Faire avancer la scie le long du trait de coupe jusqu'au coin.
(9) Relacher la gachette et laisser la lame complètement s'arrête avant desterolir la lame de la piece. En aucun cas ne jamais tirer la scie en arriere pendant que la lame est en rotation sous peine de causer un recul.
(10) Utiliser une scie sauteuse ou une scie à main pour couper nettement les coins.
(11) Au commencement de chaque nouvelle coupe, répéter les étapes ci-dessus.

AVERTISSEMENT:

Ne jamais tenir la pièce dans vos mains ou sur votre jambe pendant la coupe. Immobiliser la pièce sur une plateforme stable. Il est important de soutenir la pièce correctement pour minimiser l'exposition du corps, le coincement de la lame ou la perte de contrôle.

1. Soutien approprié pour couper de larges pieces

NE PAS soutenir les pieces larges loin de la coupe.
Fig. 27-a

TOUJOURS soutenir les pieces larges prés de la coupe.
Fig. 27-b

Quand le soutien est éloigné de la trajectory de coupe, il peut faire que les grandes pieces soient courbées. Dans un tel cas, la lame va probablement se coincer, causant un recul et augmentant la charge sur le moteur. (Fig. 27-a)

Par conséquent, pour éviter de possibles blessures corporelles ou recul, TOUJOURS couper les grandes pieces avec le soutien approprié, qui devra être à proximité de la trajectoryre de coupe. (Fig. 27-b)

ENTRETIEN ET INSPECTION

PRECAUTION: Pour éviter tout risque d'accident ou de blessure, toujours vérifi er que l'interrupteur à gâchette est coupé et que la fi che d'alimentation est débranchée de la prise secteur avant d'entretenir ou d'inspecter l'outil

1. Inspection de la lame

Toujours remplacer la lame des qu'elle presente des signes d'usure ou de dommage.

Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur.

PRECAUTION: Né jamais utiliser de lame émous émoussée, sa résistance à la pression de la main appliquée par la poignée de l'outil a tendance à augmenter, ce qui rend le fonctionnement de l'outil électrique peu sûr.

1. Inspector les balais carbone (Fig. 28 et Fig. 29)

Les balais carbone du moteur sont des pieces consommables.

Si les balais en carbone sont usés, le moteur risque d'avoir des anomalies.

En conséquence, inspector périodiquement les balais en carbone et les remplacer lorsqu'ils ont atteint la limite d'usure comme indiqué à la Fig. 28.

Par ailleurs, maintainir les balais carbone propres de façon qu'ils glissant régulièrement dans les porte-balai.

Utiliser un tournevis plat pour tourner soigneusement le capuchon à ressort dans le sens anti-horaire afin desteroler le capuchon du cote du moteur. Extraire le balai carbone et le replacer.

Les pattes sur l'extrémité métallique de l'ensemble s'insérént dans le même orifice que la pièce de carbone. Finalement, serrer parfaitement la tête porte-balai, mais sans trop serrer. Répéter la procédure ci-dessus pour le balai en carbone situé sur l'autre côté du moteur.

REMARQUE: Lors du remplacement des balais carbone, utiliser seulement des balais carbone metabo HPT.

PRECAUTION: L'utilisation de cette scie avec un balai carbone usé au-delà de la limite d'usure va endommager le moteur.

Fig. 28

Fig. 29

3. Lubrifi cation

AVERTISSEMENT:

• Pour éviter les blessures dues à un démarrage accidentel, TOUJOURS s'assurer que l'interrupteur est sur la position « Arrêt » et que la fi che n'est pas connectée à la prise de courant électrique.
• Tout jours vérifier le niveau d'huile avant d'utiliser la scie.
• Prendre garde, l'huile pour engrenages peut être chaude! Le contact avec de l'huile chaude peut cause des blessures corporelles.
• ÀpRES avoir utilisé la scie, éviter de toucher le boîtier d'engrenage, le bouchon d'huile et les pieces périphériques qui augmentent de température après le travail pour éviter les blessures corporelles.
• Prendre garde à toute piece rotative ou ensemble en raison des possibles brûlures causées par une utilisation imprudente.
• L'entretien devrait être réalisé après que la scie ait suffiSAMMENT refroidi.
• Pour éviter les accidents corporels et la panne de l'outil, ne rien placer d'autre que l'huile pour engrenages comme de l'eau, de la boue, de l'essence, du métal ou des morce à de bois dans le boîtier d'engrenage. De plus, ne pas utiliser l'outil avec.
• Ne pasmettre d'huile pour engrenage usée dans ce produit.

REMARQUE:

Date de remplacement recommandée de l'huile pour engrenages:

(1) ÀpRES 10 heures d'utilisation, remplacer l'huile pour engrenages.
(2) Lors du remplacement des balais carbone, remplacer I'huile pour engrenages.
(3) Pendant l'utilisation de la scie, si le boîtier d'engrenage émet un son bizarre, remplaçer l'huile pour engrenages.
(4) Si la scie n'a pas ete utilisee pendant une pereode prolongee, remplacer l'huile pour engrenages avant d'utiliser la scie, car elle pourrait etre detertioree.

Fig. 30

(1) Tourner dans le sens anti-horaire pour desserrer le bouchon d'huile au moyen de la clé pour lame et le retarder.
(2) Verser l'huile lubrifi ante du boitant d'engrenage par le trou de replissage de l'huile.
(3) Injecter lentement l'huile pour engrenages. Remplir l'huile pour engrenages jusqu'au bas du trou fi lete de replissage d'huile.
Il est recommandé d'utiliser seulement L'huile Mobilube HD 85W-140 API GL-5. L'utilisation d'autres huiles peut cause la panne de l'outil et des températures insatisfaisantes. L'huile pour engrenages
(4) Remetre en place le bouchon d'huile et le serrer en tournant dans le sens hora avec la clé pour lame.

REMARQUE:

• Une quantité excessive d'huile pour engrenages va cause une température excessivement élevé et une surpression du boîtier d'engrenage, ce qui provoquera une fuite d'huile.
• Le remplacement de l'huile pour engrenages ancienne par la neue préservera l'efficacité de la scie.
• Ne pas utiliser l'huile pour engrenage utilisé dans ce produit à d'autres fins.

• Mettre au rebut l'huile pour engrenage inutile conformément aux réglementations et lois locales, provinciales et fédérales.

• A propos de l'entretien du moteur

L'enroulement du moteur est le cœur de cet outil. Veiller tout particulièrement à ne pas endommager l'enroulement en l'exposant à l'huile ou à l'eau.

REMARQUE:

• L'accumulation de poussières dans le moteur peut entraîner une anomalie de fonctionnement.

• ÀpRES avoir fait tourner le moteur pendant 50 heures environ, le laisser tourner à vide et souffler de l'air sec dans le perçage à l'arrière du moteur. Cette action a pour eff et de débarrasser le moteur des poussières et saletés.

• Inspection des vis

Inspector régulierement chaque composant de l'outil électrique pour voir s'il n'est pas lâche.

Resserrer les vis des pieces lâches.

AVERTISSEMENT: Pour éviter tout risque de blessure, ne jamais faire fonctionner l'outil électrique si certains de ses composants sont lâches.

1. Inspection du bon fonctionnement du protecteur de lame inférieur

Avant chaque utilisation de l'outil, tester le protecteur de lame inférieur pour assurer qu'il est en bonne condition et qu'il se déplace en douceur.

Ne jamais utiliser l'outil si le protecteur de lame inférieur ne fonctionne pas correctement et n'est pas en bonne condition mécanique.

1. Remisage

Quand le travail est terminé, vérifier que l'on a bien effectue toutes les opérations suivantes:

(1) Interrupteur à gâchette en position OFF,
(2) Fiche d'alimentation débranchée de la prise secteur,

Si I'on ne prévoit pas de se servir de l'outil, le ranger dans un lieu sec et hors de portée des enfants.

1. Nettoyage

Retirer périodiquement les copeaux et autres déchets de la surface de l'outil électrique, en particulier par l'intérieur de la protection inférieure, avec un chiffon humecté de savon. Pour éviter tout mauvais fonctionnement du moteur, le protégger de tout contact avec l'huile ou l'eau.

1. Listes des pieces de rechange

A: KHA#
B: I.D. No.
C: Description
D: Taille
E: Qtté

PRECAUCION:

Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT/agréé.

Il sera utile deprésenter cette liste de pieces au service après-venture metabo HPT agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pieces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pieces sous l'effet d'une usure normale. Pour garantir que seules des pieces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d'entretien (autres que l'entretien de routine) exclusivement à un SERVICE APRES-VENTE D'OUTILS ELECTRIQUES metabo HPT AGREE.

REMARQUE: Les spécifications sont sujettes à modification sans obligations de la part d'metabo HPT.

Después de haber utilisé la herramienta électrica, compruebe si:
