Type de produit	Écouteur intra-auriculaire électrostatique avec amplificateur portable
Marque	Shure
Modèle	KSE1200 (amplificateur KSA1200)
Type de transducteur	Électrostatique
Réponse en fréquence	10 Hz à 50 kHz
Niveau de pression acoustique max.	113 dB SPL (1 kHz, DHT 3%)
Isolation acoustique	Jusqu'à 37 dB
Poids des écouteurs	44,0 g
Poids de l'amplificateur	155,0 g
Dimensions de l'amplificateur	93 x 59 x 21 mm
Alimentation	Accu lithium-ion rechargeable 3,6 V CC
Autonomie	Jusqu'à 12 heures
Temps de charge	Jusqu'à 3 heures (avec chargeur 1 A)
Entrée audio	Prise stéréo 3,5 mm (Line-In)
Connectique écouteurs	Connecteur LEMO
Rapport signal/bruit	Jusqu'à 107 dB (pondéré A)
Gamme de gain	-40 dB à +60 dB
Atténuateur d'entrée	0 dB / -10 dB
Matériau du boîtier	Aluminium anodisé noir
Plage de température de fonctionnement	-18 à 57 °C
Entretien et nettoyage	Nettoyer les embouts à l'eau tiède ; utiliser l'outil de nettoyage pour le conduit acoustique
Sécurité	Risque de lésions auditives en cas de volume excessif ; ne pas utiliser dans des situations dangereuses
Pièces détachées et réparabilité	Remplacer les embouts et l'accu uniquement par du personnel Shure agréé

FOIRE AUX QUESTIONS - KSE1200 SHURE

Comment brancher les écouteurs à l'amplificateur ?

Assurez-vous que l'amplificateur est éteint. Alignez le point rouge du connecteur du câble des écouteurs avec le point rouge de la sortie de l'amplificateur. Pour débrancher, tirez la bague crantée vers le haut.

Comment régler le volume correctement ?

Utilisez le bouton de volume de l'amplificateur. Réglez d'abord la source audio à un niveau modéré, puis ajustez le volume de l'amplificateur. Évitez les niveaux excessifs pour prévenir les lésions auditives.

Que faire si aucun son ne sort ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous que l'atténuateur d'entrée n'est pas activé si le signal est faible. Contrôlez que l'amplificateur est allumé et que la batterie est chargée.

Comment nettoyer les écouteurs ?

Retirez les embouts et rincez-les à l'eau tiède, puis laissez sécher complètement. Utilisez l'outil de nettoyage fourni pour déboucher le conduit acoustique si nécessaire. N'utilisez pas d'alcool.

Quelle est l'autonomie de la batterie ?

L'autonomie peut atteindre 12 heures avec une charge complète. Le temps de charge est d'environ 3 heures avec un chargeur 1 A.

Puis-je utiliser d'autres embouts que ceux fournis ?

Pour garantir une sécurité optimale, utilisez uniquement les embouts Shure fournis. Des embouts mal adaptés peuvent se détacher et rester coincés dans l'oreille.

Comment savoir si l'amplificateur est en charge ?

Le témoin LED devient jaune pendant la charge. Lorsqu'il est vert, l'amplificateur est complètement chargé et allumé. Rouge indique une batterie faible ou un niveau d'entrée trop élevé.

Que faire en cas de distorsion du son ?

Vérifiez que la source audio n'est pas saturée. Réduisez le volume de la source ou activez l'atténuateur d'entrée (-10 dB). Assurez-vous que les câbles sont correctement branchés.

Comment stocker l'appareil ?

Maintenez l'accu dans une plage de température de 10 à 25 °C pour préserver sa durée de vie. Évitez l'exposition à l'humidité et aux températures extrêmes.

Où puis-je obtenir des pièces de rechange ?

Contactez le service de réparation Shure agréé. Seul un personnel qualifié peut remplacer l'accu. Les embouts peuvent être achetés séparément auprès de Shure.

MODE D'EMPLOI KSE1200 SHURE

Description générale 5

Caractéristiques 5

Amplificateur KSA1200 5

Configuration 7

Étape 1 : Connecter sans risque les écouteurs à l'amplificateur 7

Étape 2 : Connecter une source audio à l'amplificateur. 7

Étape 3 : Mettre l'appareil sous tension 7

Accus rechargeables au lithium-ion 7

Stockage des accus 7

Réparation et remplacement des accus 8

Utilisation des écouteurs 8

Choix d'un insert 8

Port des écouteurs 8

Changement des embouts 8

Retrait des écouteurs 9

Entretien et nettoyage 10

Nettoyage du conduit acoustique de l'écouteur 10

Dépannage 10

Accessoires 11

Accessoires fournis 11

Caractéristiques 11

Caractéristiques du kit 12

Spécifications des écouteurs 12

Caractéristiques de l'amplificateur KSA1200 12

Spécifications de l'accu 13

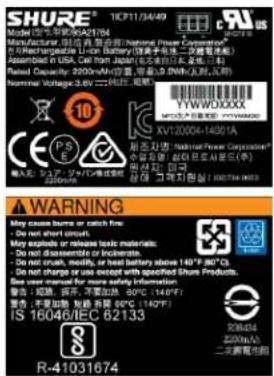

Homologations 13

Avis de brevet 14

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. UTILISER UNIQUEMENT les écouteurs KSE avec des amplificateurs KSA.
8. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
9. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
10. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
11. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
12. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
13. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
14. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
15. Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.
16. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.
17. PROTÉGER le câble des écouteurs de tout pincement ou coupure.
18. NE PAS utiliser cet appareil si le câble, le boîtier ou le connecteur des écouteurs est endommagé.

Ce produit est destiné à un usage professionnel uniquement. Ce produit ne doit être vendu que par des canaux de vente professionnels.

	Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de choc électrique.
	Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes.

AVERTISSEMENT : Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune pièce interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de cet équipement.

AVERTISSEMENT POUR TOUS LES ÉCOUTEURS !

Pour utiliser les écouteurs correctement et en toute sécurité, lire ce manuel avant l'emploi. Garder le manuel et les informations de sécurité dans un endroit pratique pour pouvoir s'y référer ultérieurement.

AVERTISSEMENT

L'ÉCOUTE AUDIO À UN VOLUME SONORE EXCESSIF PEUT CAUSER DES LÉSIONS AUDITIVES PERMANENTES. RÉGLER LE VOLUME LE PLUS BAS POSSIBLE. Une surexposition à des volumes sonores excessifs peut causer des lésions aux oreilles entraînant une perte auditive permanente due au bruit (NIHL). Se conformer aux directives ci-dessous, établies par l'Occupational Safety Health Administration (OSHA), pour les limites de durée d'exposition aux pressions acoustiques avant de risquer des lésions auditives.

SPL de 90 dBpendant 8 heures	SPL de 95 dBpendant 4 heures	SPL de 100 dBpendant 2 heures	SPL de 105 dBpendant 1 heure
SPL de 110 dBpendant 12 heure	SPL de 115 dBpendant 15 minutes	SPL de 120 dBÀ éviter au risque de lésions auditives

AVERTISSEMENT

• Ne pas utiliser dans toute situation où il serait dangereux de ne pas pouvoir entendre les sons ambiants et où des accidents pourraient se produire, par exemple en conduisant, à vélo ou à pied près de la circulation de véhicules.
• Conserver ce produit et ses accessoires hors de la portée des enfants. La manipulation ou l'utilisation par des enfants peut entraîner des blessures graves ou mortelles. Contient des petites pièces et des cordons qui peuvent poser un risque de suffocation ou d'étranglement.
• Régler le volume du dispositif audio à un niveau minimum, puis augmenter le volume progressivement après avoir branché les écouteurs. Une exposition brusque à des bruits forts risque de causer des lésions auditives.
• Régler le volume juste assez fort pour entendre correctement.
• Un sifflement dans les oreilles peut indiquer que le volume est trop élevé. Essayer de réduire le volume.
• Si ces écouteurs sont branchés sur le système de sonorisation d'un avion, régler le volume à un niveau bas pour ne pas être gêné par des annonces à haut volume provenant du pilote.
• Se faire examiner régulièrement par un audiologiste. En cas d'accumulation de cérumen dans les oreilles, ne plus utiliser les écouteurs avant d'avoir consulté un médecin.
• Le non-respect des instructions du fabricant relativement à l'utilisation, au nettoyage et à l'entretien des conduits acoustiques et des embouts des écouteurs peut augmenter le risque de séparation des embouts du conduit acoustique et de coïncement de ceux-ci dans l'oreille.
• Avant d'insérer l'écouteur, toujours revérifier l'embout pour s'assurer qu'il est solidement fixé au conduit acoustique.
• Si un embout reste coincé dans l'oreille, recourir à l'assistance médicale d'une personne qualifiée pour l'enlever. L'intervention de personnes n'appartenant pas au corps médical pour tenter de retirer l'embout peut entraîner des lésions de l'oreille.
• Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.

ATTENTION

• Ne pas immerger dans l'eau, par exemple en se baignant ou en se lavant la figure, sinon la détérioration du son ou des défaillances peuvent se produire.
• Ne pas utiliser en dormant car des accidents peuvent se produire.
• Pour retirer les écouteurs, exercer un léger mouvement de torsion. Ne jamais tirer sur le cordon des écouteurs.
• En cas de gène importante, d'irritation, d'éruption cutanée, d'écoulements ou d'autre réaction désagréable, cesser immédiatement d'utiliser les écouteurs.

- Si vous suivez actuellement un traitement auriculaire, consultez votre médecin avant d'utiliser ces écouteurs.

AVERTISSEMENT

• Les accus risquent d'exploser ou d'émettre des matières toxiques. Risque d'incendie ou de brûlures. Ne pas ouvrir, écraser, modifier, démonter, chauffer au-dessus de 60 °C (140 °F) ou incinérer.
• Suivre les instructions du fabricant
• Ne pas court-circuiter ; cela risque de causer des brûlures ou un incendie
• Ne pas charger avec des produits autres que ceux mentionnés dans ce guide d'utilisation.
• Mettre les accus au rebut de manière appropriée. Vérifier auprès du fournisseur local la manière appropriée de mettre au rebut les accus usagés.
• Les accus (bloc accu ou piles) ne doivent pas être exposés à une chaleur excessive, p. ex. lumière du soleil, feu ou similaire

Remarque : Utiliser exclusivement avec le bloc d'alimentation inclus ou un produit équivalent approuvé par Shure.

(Fabricant : Cliquez sur Technologie, Modèle : CPS008050100, SBC10-USB)

Remarque : L'accu doit uniquement être remplacé par du personnel de maintenance Shure agréé.

Suivre le plan de recyclage régional en vigueur pour les accus, l'emballage et les déchets électroniques.

Description générale

Les écouteurs électrostatiques analogiques KSE1500 de Shure sont le résultat de nombreuses années de recherche, développement et avancées technologiques réalisées par les équipes d'ingénierie de Shure. Pour la première fois dans un dispositif intra-auriculaire, les pilotes électrostatiques offrent un son haute définition, pour un confort maximal et une meilleure isolation vis-à-vis des bruits extérieurs. Les écouteurs sont alimentés par le KSA1200, un amplificateur électrostatique analogique portable et compact, permettant la connexion à la source audio de son choix. L'ensemble complet d'accessoires fournis inclut des embouts Sound Isolating interchangeables pour un ajustement confortable et personnalisé. Que l'écoute soit en studio ou d'agrément, le KSE1200SYS révèle tous les détails et nuances, afin de satisfaire les oreilles les plus exigeantes.

Caractéristiques

Amplificateur électrostatique portable

• Chemin de signal entièrement analogique
• Alimenté par un accu ion-lithium rechargeable interne
• Atténuateur d'entrée de -10 dB
  • LED de détection d'entrée et de mesure audio

Écouteurs

• Faible distorsion
• Son transparent, haute définition
  • Excellente réponse transitoire
• Réponse sur gamme de fréquences complète
• Fil malléable assurant le maintien du câble derrière l'oreille

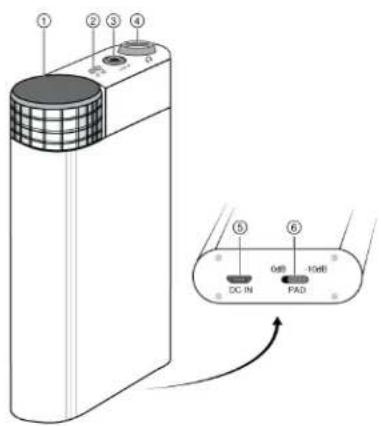

Amplificateur KSA1200

① Bouton d'alimentation/de commande

Tourner le bouton pour régler le volume. Tourner vers la droite pour allumer l'appareil. Tourner vers la gauche pour éteindre l'appareil.

② Témoin d'état

LED d'alimentation	LED de niveau d'entrée
Rouge : Charge faible.	Rouge : Le niveau d'entrée est trop élevé.
Jaune : L'accu est en cours de charge.	Jaune : Niveau d'entrée idéal.
Verte : L'amplificateur est chargé et allumé.	Verte : L'amplificateur reçoit un signal audio.
Éteinte : L'amplificateur est désactivé et n'est pas rac-cordé à une source d'alimentation	Éteinte : L'amplificateur ne reçoit pas de signal ou le signal est trop faible.

③ Entrée audio en ligne

Entrée stéréo 3,5 mm pour la connexion à des sources audio analogiques

④ Sortie des écouteurs

Sortie Lemo pour connecter les écouteurs KSE1500 de Shure

⑤ Entrée c.c.

À raccorder à un ordinateur, un accu externe ou une source d'alimentation c.a. à l'aide d'un câble USB, type A/micro-B pour recharger automatiquement l'accu.

⑥ Interrupteur d'atténuateur d'entrée

Sélectionner 0 dB ou -10 dB. L'atténuateur réduit le niveau du signal d'entrée analogique pour éviter la saturation provenant de sources audio à haut niveau de sortie. Activer l'atténuateur lorsque le vumètre audio indique la présence de saturation. Atténuer le volume de la source si la saturation du signal persiste lorsque l'atténuation -10 dB est activée.

Remarque : Utiliser une source audio de haute qualité pour une expérience d'écoute optimale.

Configuration

Étape 1 : Connecter sans risque les écouteurs à l'amplificateur

Le branchement doit être effectué lorsque l'amplificateur est éteint. Cela est recommandé pour éviter tout risque de lésions auditives.

Remarque : Aligner le point rouge du connecteur du câble des écouteurs au point rouge de la sortie des écouteurs de l'amplificateur. Pour déconnecter les écouteurs de l'amplificateur : Tirer la bague crantée du connecteur vers le haut pour débloquer sans risque le système de verrouillage du câble des écouteurs.

Étape 2 : Connecter une source audio à l'amplificateur.

Brancher le périphérique audio à l'entrée LINE IN.

Étape 3 : Mettre l'appareil sous tension

Pour charger l'accu pendant l'écoute audio, connecter l'amplificateur à un ordinateur, un accu externe ou une source d'alimentation c.a.

Remarque : Pour des performances optimales, le volume doit uniquement être réglé à l'aide du bouton de volume de l'amplificateur. S'assurer que le volume est optimisé dans la source audio.

Accus rechargeables au lithium-ion

Stockage des accus

Pour ne pas dégrader la santé des accus, maintenir la plage de température de stockage entre 10 et 25 °C (50 et 77 °F).

Réparation et remplacement des accus

Choix d'un insert

Port des écouteurs

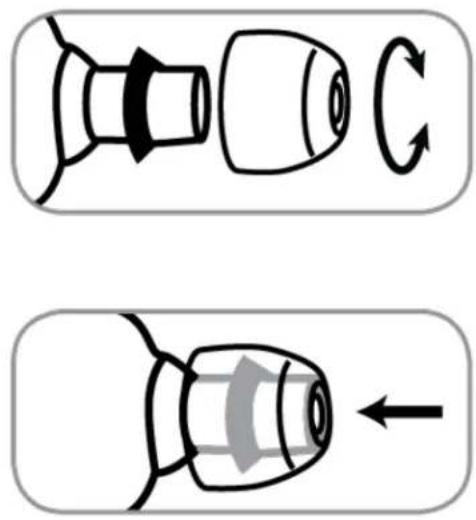

Changement des embouts

Attention : Si la butée ou une quelconque partie du conduit est visible, l'embout n'a pas été correctement installé. Remplacer les embouts s'ils ne se mainiennent pas fermement sur le tube acoustique. Pour garantir une parfaite adaptation et des performances optimales, n'utiliser que les embouts fournis par Shure (sauf en cas d'utilisation d'embouts moulés sur mesure)

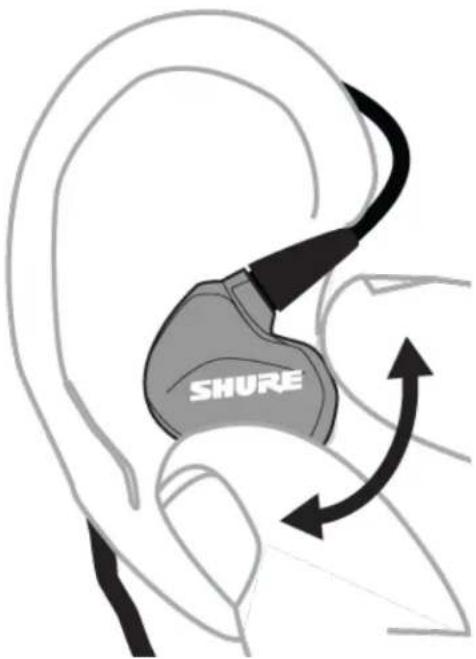

Retrait des écouteurs

Saisir le corps de l'écouteur et le tourner doucement pour le retirer.

Remarque : Ne pas tirer sur le câble pour retirer l'écouteur.

Entretien et nettoyage

Un entretien scrupuleux assure une bonne étanchéité entre l'embout et le conduit acoustique de l'écouteur, ce qui améliore la qualité du son et la sécurité du produit.

• Garder les écouteurs et les embouts aussi propres et secs que possible.
• Pour nettoyer les embouts, les retirer des écouteurs, les rincer doucement à l'eau tiède et les laisser sécher à l'air. Les embouts en mousse nécessitent un temps de séchage plus long. Vérifier s'ils ne sont pas endommagés et les remplacer si nécessaire. Les embouts d'écouteurs doivent être complètement secs avant d'être réutilisés.
• Essuyer les écouteurs et les embouts avec un antiseptique doux pour éviter les infections. Ne pas utiliser de désinfectants à base d'alcool.
• Ne pas exposer les écouteurs à des températures extrêmes.
• Remplacer les embouts s'ils ne s'adaptent pas correctement.
• Ne pas essayer de modifier ce produit. Une telle opération annule la garantie et risque de causer des blessures et/ou la défaillance du produit.

Nettoyage du conduit acoustique de l'écouteur

Si la qualité du son change, enlever l'embout et vérifier le conduit de l'écouteur. Si le conduit est obstrué, le déboucher à l'aide de la boucle métallique de l'outil de nettoyage.

Si l'on n'observe pas d'obstruction ou si la qualité du son ne s'améliore pas, remplacer l'embout par un neuf.

Attention : Lors du nettoyage, ne pas faire entrer de force quelque objet que ce soit dans le conduit acoustique de l'écouteur ! Cela endommagerait le filtre acoustique de l'écouteur situé au fond du tube.

Avertissement : L'outil de nettoyage doit être utilisé uniquement pour nettoyer les écouteurs. Toute autre utilisation, comme par exemple l'utilisation de l'outil pour nettoyer les oreilles ou un embout en mousse, risque de causer des blessures.

Des débris ou autres dépôts peuvent s'accumuler dans les connecteurs des câbles de liaison aux écouteurs, réduisant ainsi la qualité sonore. Dans ce cas, débrancher les câbles et les nettoyer avec un coton-tige sec.

Dépannage

Problème	Solution
L'appareil semble fonctionner, mais aucun son n'est audible	S'assurer que les câbles sont correctement branchésS'assurer que l'atténuateur n'est pas activé et ne réduit pas le niveau
Le son est distordu	Confirmer que l'audio provenant de la source n'est pas distordu avant d'entrer dans l'amplificateurS'assurer que les câbles sont correctement branchésVérifier le vumètre d'entrée de l'amplificateur pour s'assurer que l'amplificateur n'est pas en sur-charge
Il est impossible de mettre l'amplificateur sous tension	Il est peut-être nécessaire de charger l'accuSi l'amplificateur est branché, essayer un autre port USB micro-B (ou une autre prise de courant c.a., s'il est branché sur l'adaptateur de courant)
Son des écouteurs terne ou sourd	Suivre les instructions de nettoyage des conduits acoustiques des écouteurs à l'aide de l'outil fourni.
La batterie ne tient plus la charge	Contacter le service Réparations & Pièces détachées de Shure pour demander le remplace-ment de l'accu. Aucune pièce interne n'est réparable par l'utilisateur.

• Sacoche de protection carrée
• Kit d'adaptation avec embouts assortis
• Barrette
  • Câble 3,5 mm mâle-mâle de 6 pouces
  • Câble 3,5 mm mâle-mâle de 36 pouces
• Adaptateur stéréo 6,3 mm (¼ po) à 3,5 mm (½ po)
• Bandes de sécurité d'amplification en caoutchouc
  • Câble USB, type A/micro-B

Caractéristiques

Caractéristiques du kit

Tension de polarisation 200 V c.c.

Tension de sortie ±200 V, max.

Intensité de sortie ≤ 1 mA

Isolation acoustique ≤ 37 dB

Plage de températures de fonctionnement -18 à 57 °C (0 à 135 °F)

Spécifications des écouteurs

Type de transducteur Électrostatique

Type de connecteur Connecteur LEMO

Réponse en fréquence 10 Hz à 50 kHz

SPL maximum 1 kHz avec DHT de 3 % 113 dB SPL

Poids net 44,0 g (1,55 oz.)

Caractéristiques de l'amplificateur KSA1200

Rapport signal/bruit jusqu'à 107 dB, pondéré en A

Gamme de gain réglable -40 dB à +60 dB

Entrée Line-In 3,5 mm (1/8 po)

Entrée USB

Prise femelle USB Micro-B, Entrée c.c.

Boîtier

Aluminium anodisé noir

Poids net

155,0 g (5,47oz.)

Dimensions

93 x 59 x 21 mms H x L x P

Spécifications de l'accu

Type d'accu

Li-ion rechargeable

Tension nominale

3,6 V c.c.

Autonomie des piles

jusqu'à 12 heures

alimenté USB: 5 V/0,5 A à 1 A

Durée de charge

Jusqu'à trois heures pour une charge complète avec un chargeur de 1 A.

Plage de températures de charge d'accus

0 à 45 °C (32 à 113 °F)

Homologations

Étiquette de conformité à la norme ICES-003 d'Industrie Canada : CAN ICES-3 (B)/NMB-3 (B)

Remarque : Le contrôle est fondé sur l'utilisation des types de câble fournis et recommandés. L'utilisation de types de câble autres que blindés peut dégrader les performances CEM.

Le produit est conforme au règlement sur l'efficacité énergétique des appareils (titre 20, sections 1601 à 1608 du Code des règlements de la Californie), daté de juillet 2015 sur les petits chargeurs d'accus et est autorisé à porter® la marque.

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Téléphone : [phone]

Télécopie : [phone]

Courriel : [e-mail]

Les produits sont homologués selon :

UL 60065

CAN/CSA-C22.2 n° 60065-03

IEC 60065

- Plage de températures de charge : 0 °C - 27 °C

- Plage de températures de fonctionnement : -18 °C – 35 °C

Avis de brevet

Brevet américain numéro

• 9210497

Informations sur l'étiquette de l'accu
