| Type de produit | Récepteur UHF sans fil |
| Marque | Shure |
| Modèle | SLX4L |
| Plage de fréquences | UHF (selon bande, par ex. 518-870 MHz) |
| Nombre de canaux | 960 canaux sélectionnables |
| Alimentation | 12-18 V CC, 160 mA |
| Dimensions (H x L x P) | 43 x 211 x 173 mm |
| Poids | 680 g |
| Sorties audio | 1x XLR symétrique, 1x jack 6,35 mm asymétrique |
| Connectivité logique | Connecteur bloc à bornes 3 broches (coupure, batterie, masse) |
| Affichage | Écran ACL (mode, niveau, batterie) |
| Modes de fonctionnement | Normal et Logique |
| Compatibilité émetteurs | MX690, MX890, émetteurs SLX |
| Fonction synchronisation IR | Oui |
| Indication batterie faible | Sortie logique (+5 V) si autonomie < 1 h |
| Antennes | 2x BNC (Antenne A et B) |
| Réglage volume | Potentiomètre en façade |
| Entretien | Nettoyer avec un chiffon sec, éviter les liquides |
| Sécurité | Utiliser uniquement l'adaptateur recommandé (12-18 V) |
| Pièces détachées / réparabilité | Antennes, cordon d'alimentation, connecteurs disponibles |
FOIRE AUX QUESTIONS - SLX4L SHURE
Questions des utilisateurs sur SLX4L SHURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice SLX4L - SHURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SLX4L de la marque SHURE.
MODE D'EMPLOI SLX4L SHURE
Supplément au guide d'utilisation du SLX4L: fonctionnalité logique


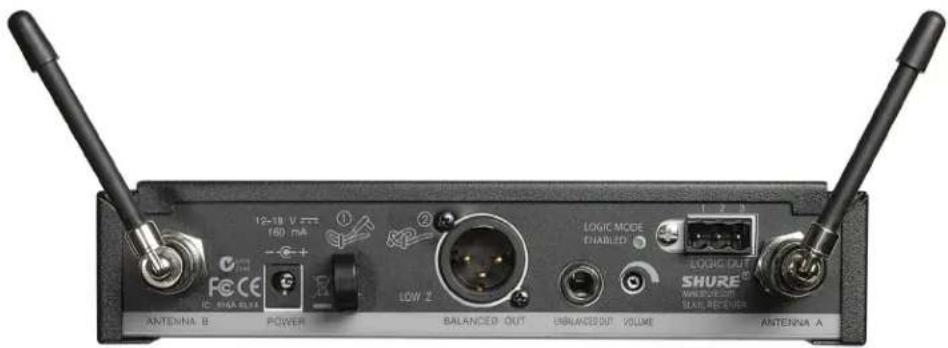

12-18 V 160 nA - + FECE IC. BHA RUK ANTENNA B POWER BALANCED OUT UNBALANCED OUT VOLUME SHURE ANTENNA APanneau arrière du SLX4L
Généralités sur le récepteur SLX4L
Un circuit logique et le connecteur bloc à bornes associé sont fournis sur le récepteur SLX4L pour assurer un fonctionnement optimal avec les suppresseurs d'écho de logiciel et permettre le contrôle à distance de l'autonomie de la pile de l'émetteur. Les modèles compatibles sont les émetteurs MX690, MX890.
Trois broches de logique se trouvant sur un connecteur bloc à bornes correspondent respectivement à l'état de coupure de l'émetteur, l'état de charge de la pile de l'émetteur et la masse de logique.
Utilisation
Deux modes sont offerts : normal et logique :
Normal
En mode normal, lorsque l'on appuie sur le bouton de coupure du MX690, du MX890 ou de n'importe quel émetteur SLX, le son audio est coupé au niveau de l'émetteur et de la sortie du récepteur.
Logique
En mode logique, lorsque l'on appuie sur le bouton de coupure du MX690, du MX890 l'émetteur continue à envoyer un son audio au récepteur et celui-ci continue à envoyer un signal audio par l'intermédiaire des sorties audio. La broche d'état de coupure de l'émetteur envoie un signal logique TTL haut (+5 V) indiquant au dispositif externe que l'émetteur est en état de coupure.
Choix des modes
Le SLX4L est livré en mode normal. Pour passer d'un mode à l'autre quand l'unité est sous tension, appuyer sur le bouton Select (sélection) et le maintenir enfoncé, puis appuyer sur le bouton Power (mise sous tension). En mode logique, le mot logic (logique) clignote sur l'écran à cristaux liquides du panneau frontal. En mode normal, c'est le motior (normal) qui clignote sur le panneau frontal. Une DEL s'allume près du connecteur bloc à bornes quand le mode logique est actif.
Lorsqu'une synchronisation IR est effectuée sur l'émetteur, le récepteur règle l'émetteur sur l'état où lui-même se trouve à ce moment-là, à savoir soit le mode logique, soit le mode normal. Les émetteurs comme les récepteurs gardent toujours en mémoire le dernier état du mode.
Modèles compatibles
Les émetteurs compatibles avec le mode logique sont le MX690, le MX890.

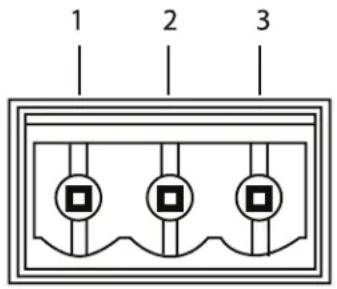

La capacité de logique du récepteur SLX4L permet deux fonctions : indication de l'état de coupure de l'émetteur (qui peut être utilisée pour signaler et contrôler d'autres événements) et indication de l'état de charge de la pile de l'émetteur. Les diverses fonctions logiques et leurs applications sont présentées dans le schéma de disposition des broches et les descriptions qui suivent :
REMARQUE: Quand le récepteur est en mode normal, la broche 1 indique l'état de marche ou d'arrêt de l'émetteur. Lorsque l'émetteur est SOUS TENSION, le niveau de sortie logique est bas (0 V). Lorsque l'émetteur est HORS TENSION, le niveau de logique est haut (+5 V).
Broche 2 : masse de logique. Pour réaliser les connexions, effectuer tous les raccordements de masse de logique à cette broche, y compris la masse d'alimentation des circuits logiques externes. Pour éviter les parasites de commutation, ne pas connecter la masse de logique à la masse audio, de bâti ou de rack.
Broche 3 : état de charge de la pile de l'émetteur. Un état de charge suffisante de la pile génère un niveau de logique bas (0 V). Un état de charge insuffisante de la pile (durée de vie restante de la pile inférieure ou égale à 1 heure) génère un niveau de logique haut (+5 V). La broche 3 peut être utilisée pour commander une DEL à distance quand la charge de la pile est insuffisante. Elle peut aussi servir à indiquer un état de charge insuffisante de la pile de l'émetteur sur un panneau de commande à distance lorsqu'utilisé avec un système de contrôle de pièce (Crestron ou AMX par exemple).
