Tipo de produto	Receptor UHF sem fio
Marca	Shure
Modelo	SLX4L
Faixa de frequência	UHF (depende da banda, ex. 518-870 MHz)
Número de canais	960 canais selecionáveis
Alimentação	12-18 V CC, 160 mA
Dimensões (A x L x P)	43 x 211 x 173 mm
Peso	680 g
Saídas de áudio	1x XLR balanceado, 1x conector P10 6,35 mm não balanceado
Conectividade lógica	Conector de bloco de terminais de 3 pinos (corte, bateria, terra)
Display	Tela LCD (modo, nível, bateria)
Modos de operação	Normal e Lógico
Compatibilidade de transmissores	MX690, MX890, transmissores SLX
Função de sincronização IR	Sim
Indicação de bateria fraca	Saída lógica (+5 V) se autonomia < 1 h
Antenas	2x BNC (Antena A e B)
Ajuste de volume	Potenciômetro na parte frontal
Manutenção	Limpar com um pano seco, evitar líquidos
Segurança	Usar apenas o adaptador recomendado (12-18 V)
Peças de reposição / reparabilidade	Antenas, cabo de alimentação, conectores disponíveis

Perguntas frequentes - SLX4L SHURE

Como mudar o modo de operação entre Normal e Lógico?

Para alternar do modo Normal para o modo Lógico (ou vice-versa), mantenha pressionado o botão Select e pressione o botão Power enquanto o aparelho estiver ligado. A tela exibe logic no modo Lógico e normal no modo Normal. Um LED próximo ao conector de bloco de terminais acende no modo Lógico.

Qual é a diferença entre o modo Normal e o modo Lógico?

No modo Normal, o botão de mute do transmissor também corta a saída de áudio do receptor. No modo Lógico, o áudio continua fluindo, mas o pino de status de mute envia um sinal TTL alto (+5 V) para indicar ao sistema externo que o transmissor está mudo. Isso permite controle remoto.

Quais transmissores são compatíveis com o receptor SLX4L?

O receptor SLX4L é compatível com os transmissores MX690, MX890 e todos os transmissores da série SLX para operação no modo Normal. Apenas os modelos MX690 e MX890 suportam o modo Lógico.

O que significa o piscar de 'logic' na tela?

A palavra logic piscando indica que o receptor está no modo Lógico. Neste modo, a saída de áudio permanece ativa mesmo quando o transmissor está mudo, e o pino lógico sinaliza o estado de mute.

Como conectar a saída lógica a um sistema de controle externo?

Use o conector de bloco de terminais de 3 pinos: pino 1 (status de mute), pino 2 (terra lógico), pino 3 (status da bateria). Conecte o pino 1 à entrada de controle do seu sistema (ex. entrada mute de um mixer automático). Certifique-se de não conectar o terra lógico ao terra de áudio ou chassi.

Posso usar o receptor com um transmissor SLX padrão?

Sim, o receptor SLX4L funciona com todos os transmissores SLX no modo Normal. No modo Lógico, apenas os modelos MX690 e MX890 são suportados. A sincronização IR ajusta as configurações.

Como sincronizar um transmissor com o receptor SLX4L?

Coloque o transmissor voltado para o receptor e mantenha pressionado o botão Sync no receptor. Uma conexão infravermelha transfere a frequência e o modo (Normal/Lógico) para o transmissor. Certifique-se de que o transmissor esteja ligado e a menos de 30 cm.

O que fazer se a tela do receptor não exibir nada?

Verifique primeiro a alimentação: o receptor requer uma tensão de 12-18 V CC através do adaptador fornecido. Certifique-se de que o conector está bem conectado. Se o problema persistir, teste com outra fonte de alimentação ou entre em contato com o suporte Shure.

Como interpretar o pino de status da bateria (pino 3)?

O pino 3 do conector lógico fornece um nível baixo (0 V) quando a bateria do transmissor está suficientemente carregada, e um nível alto (+5 V) quando a vida útil restante é menor ou igual a 1 hora. Isso permite acionar um LED ou um sistema de controle remoto.

Onde encontrar o manual completo do Shure SLX4L?

O manual completo está disponível para download gratuito em formato PDF no site notice-facile.com na página do produto. Você também pode solicitar uma tradução para outro idioma fornecendo seu e-mail.

MANUAL DE UTILIZADOR SLX4L SHURE

FUNCIONALIDADE LÓGICA

逻辑功能

SLX4L Back Panel

Suplemento ao Guia do usuário do SLX4L: Funcionalidade lógica

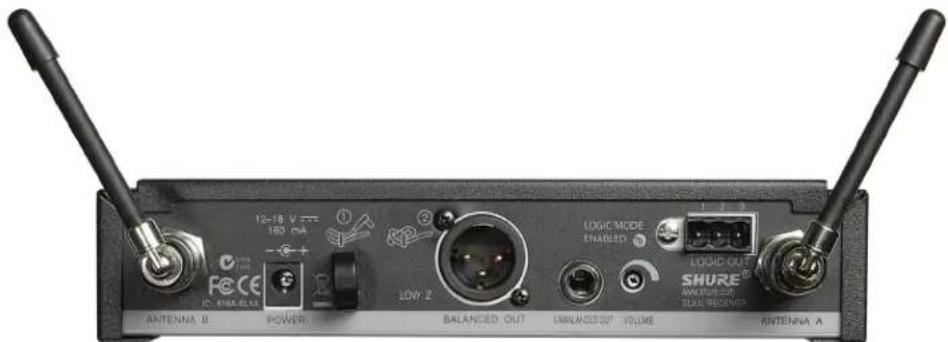

Painel traseiro do SLX4L

Visão geral do Receptor SLX4L

Um circuito lógico e um conector de bloco terminal são fornecidos com o receptor SLX4L a fim de funcionar bem com os canceladores de eco por software e fornecer monitoração remota da vida útil da bateria do transmissor. Os modelos suportados são os transmissores MX690, MX890.

São fornecidos três pinos lógicos em um conector de bloco do terminal para as condições de Mudo do transmissor, Bateria do transmissor e Aterramento lógico.

Operação

Dois modos são fornecidos: Normal e Lógico:

Normal

No modo Normal, quando o botão mudo do MX690, MX890 ou qualquer transmissor SLX é pressionado, o áudio fica mudo no transmissor e na saída do receptor.

Lógico

No modo Lógico, quando o botão mudo do MX690, MX890 é pressionado, o transmissor ainda envia áudio ao receptor, e o receptor ainda envia um sinal de áudio através das saídas de áudio. O pino da condição Mudo do transmissor envia um sinal TTL Lógico Alto (+5V), informando ao dispositivo externo que o transmissor está em condição mudo.

Seleccionando modos

O SLX4L é entregue em modo Normal. Para alternar entre os modos com a unidade ligada, pressione e segure o botão Select e em seguida pressione o botão Power. No modo Lógico, a tela de LCD do painel frontal pisca logic. No modo Normal, o painel frontal piscaránor. Um LED próximo ao conector de bloco do terminal ilumina-se quando o modo Lógico está ativo.

Quando é realizada uma sincronização IR para o transmissor, o receptor ajusta o transmissor para Lógico ou Normal, de acordo com a condição atual do receptor. Os transmissores e os receptores sempre registrarão a condição do último modo.

Modelos compatíveis

Os transmissores compatíveis com o modo Lógico são MX690, MX890.

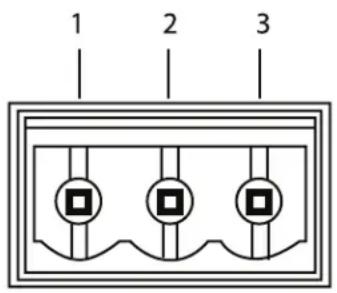

A capacidade lógica do receptor SLX4L tem duas funções: A indicação da condição Mudo do transmissor (que pode ser usada para sinalizar e controlar outros eventos) e a indicação da condição da Bateria do transmissor. As diversas funções lógicas e suas aplicações são apresentadas no seguinte diagrama e descrições dos pinos:

Pino 1: Condição Mudo do transmissor. No modo Lógico, o Pino 1 pode ser conectado a um dispositivo remoto quando a condição do transmissor é Ativo e o nível lógico, Baixo (OV). Quando a condição for Mudo, o nível lógico será Alto (+5V). As aplicações típicas incluem o fornecimento da indicação remota da condição do transmissor e a ativação de equipamentos externos (equalizador, processador de sinais, alto-falantes, etc.) quando usado com um Sistema de controle do ambiente (Crestron ou AMX, por exemplo). O controle Mudo do transmissor ativa e desativa o mudo do canal de entrada em um mixer automático. Para as conexões, conecte o pino de status do transmissor a um terminal de entrada mudo do microfone de pódio em um mixer automático. Conecte o aterramento lógico do receptor ao aterramento lógico do mixer.

OBSERVAÇÃO: Sempre que o receptor estiver em modo Normal, o Pino 1 indicará a condição ligado/desligado do transmissor. Quando o transmissor estiver Ligado, o nível de saída lógica será Baixo (OV). Quando o transmissor estiver Desligado, o nível lógico será Alto (+5V)

Pino 2: Aterramento lógico. Para as conexões, faça todas as conexões do aterramento lógico neste pino, incluindo o aterramento da fonte de alimentação dos circuitos lógicos externos. Para evitar ruído de comutação, não conecte o aterramento lógico aos aterramentos do áudio, chassi ou rack.

Pino 3: Condição da Bateria do transmissor. A condição Bateria boa envia um nível lógico de Baixo (OV). A condição Bateria fraca (1 hora ou menos de carga restante) envia um nível lógico de Alto (+ 5V). O pino 3 também pode ser usado para controlar um LED remoto quando a bateria estiver fraca. Ele também pode ser usado para indicar a condição de bateria fraca do transmissor em um painel de controle remoto usado com o Sistema de Controle ambiente (Crestron ou AMX, por exemplo).

SLX4L 用户补遗：逻辑功能

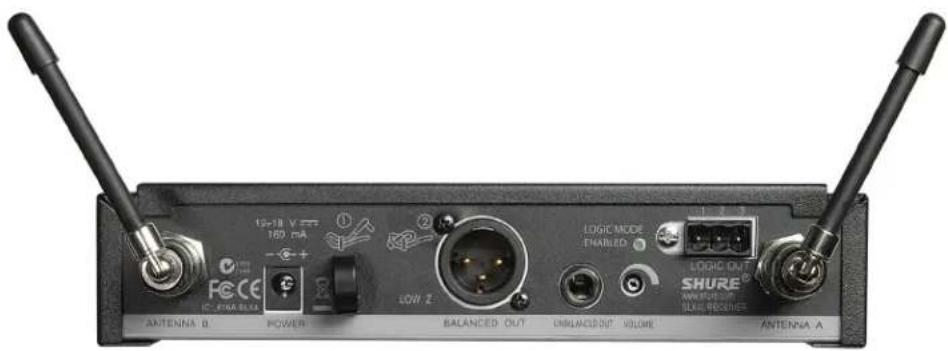

SLX4L 后面板
