Type de produit	Répartiteur HDMI
Marque	Cablexpert
Modèle	DSP-4PH4-02
Nombre d'entrées	1
Nombre de sorties	4
Type de connecteur	HDMI type A (19 broches)
Version HDMI	HDMI 1.4 (compatible avec toutes les versions)
Support HDCP	Oui, v1.4
Formats vidéo supportés	480p, 576i, 576p, 720p, 1080i, 1080p
Résolution maximale	1920 x 1080 pixels (1080p)
Bande passante vidéo	225 MHz
Amplificateur de signal	0,5 à 1,0 Vp-p
Support 3D	Oui
Distance de transmission supplémentaire	Environ 10 mètres
Alimentation	5 V DC, 1 A
Matériau du boîtier	Acier
Dimensions (L x l x H)	146 x 73 x 24 mm
Poids net	0,28 kg
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'appareil. Éviter l'humidité et les chocs.
Garantie	24 mois (selon conditions du fabricant)

FOIRE AUX QUESTIONS - DSP-4PH4-02 Cablexpert

Comment connecter le répartiteur HDMI ?

Branchez votre source HDMI (lecteur Blu-ray, console, etc.) sur l'entrée du répartiteur à l'aide d'un câble HDMI. Reliez ensuite chacune des quatre sorties à un écran (téléviseur, projecteur, moniteur) avec des câbles HDMI. Allumez le répartiteur avec l'adaptateur secteur fourni.

Quelle est la résolution maximale supportée ?

Le répartiteur supporte une résolution maximale de 1920 x 1080 pixels (1080p). Il est compatible avec les formats 480p, 576i, 576p, 720p et 1080i.

Puis-je utiliser ce répartiteur avec un câble HDMI long ?

Oui, l'amplificateur intégré offre une bande passante de 225 MHz, ce qui permet d'augmenter la distance de transmission d'environ 10 mètres supplémentaires par rapport à une connexion directe, tout en améliorant la qualité du signal.

Le répartiteur est-il compatible avec le HDCP ?

Oui, il prend en charge HDCP version 1.4, ce qui le rend compatible avec la plupart des sources protégées comme les lecteurs Blu-ray, les consoles de jeux et les décodeurs.

Est-ce que le répartiteur supporte la 3D ?

Oui, le DSP-4PH4-02 supporte les signaux vidéo 3D, à condition que votre source et vos écrans soient également compatibles 3D.

Quelle alimentation est nécessaire ?

L'appareil fonctionne avec une alimentation externe de 5 V DC et 1 A. Utilisez exclusivement l'adaptateur secteur fourni pour éviter tout dommage.

Comment nettoyer le répartiteur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques, de solvants ou de liquides.

Que faire si aucun signal n'apparaît sur les écrans ?

Vérifiez que tous les câbles HDMI sont bien branchés. Assurez-vous que l'alimentation du répartiteur est connectée et que le voyant est allumé. Testez chaque écran individuellement en les branchant directement sur la source pour exclure un problème de câble ou d'écran.

Quelle est la garantie de ce produit ?

Le répartiteur bénéficie d'une garantie de 24 mois à compter de la date d'achat, sous réserve de présentation du ticket de caisse. La garantie couvre les défauts de fabrication, mais pas les dommages dus à une mauvaise utilisation ou à des causes externes.

Puis-je utiliser le répartiteur avec un adaptateur secteur d'une autre marque ?

Il est fortement recommandé d'utiliser uniquement l'adaptateur secteur fourni par le fabricant. Un adaptateur non conforme pourrait endommager l'appareil ou réduire ses performances. Si vous devez le remplacer, choisissez un adaptateur strictement identique (5 V DC, 1 A, polarité positive).

MODE D'EMPLOI DSP-4PH4-02 Cablexpert

USER MANUAL

HANDBUCH

HANDLEIDING

MANUEL DESCRIPTIF

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

КЕРІВНИЦТВО КОРИСТУВАЧА

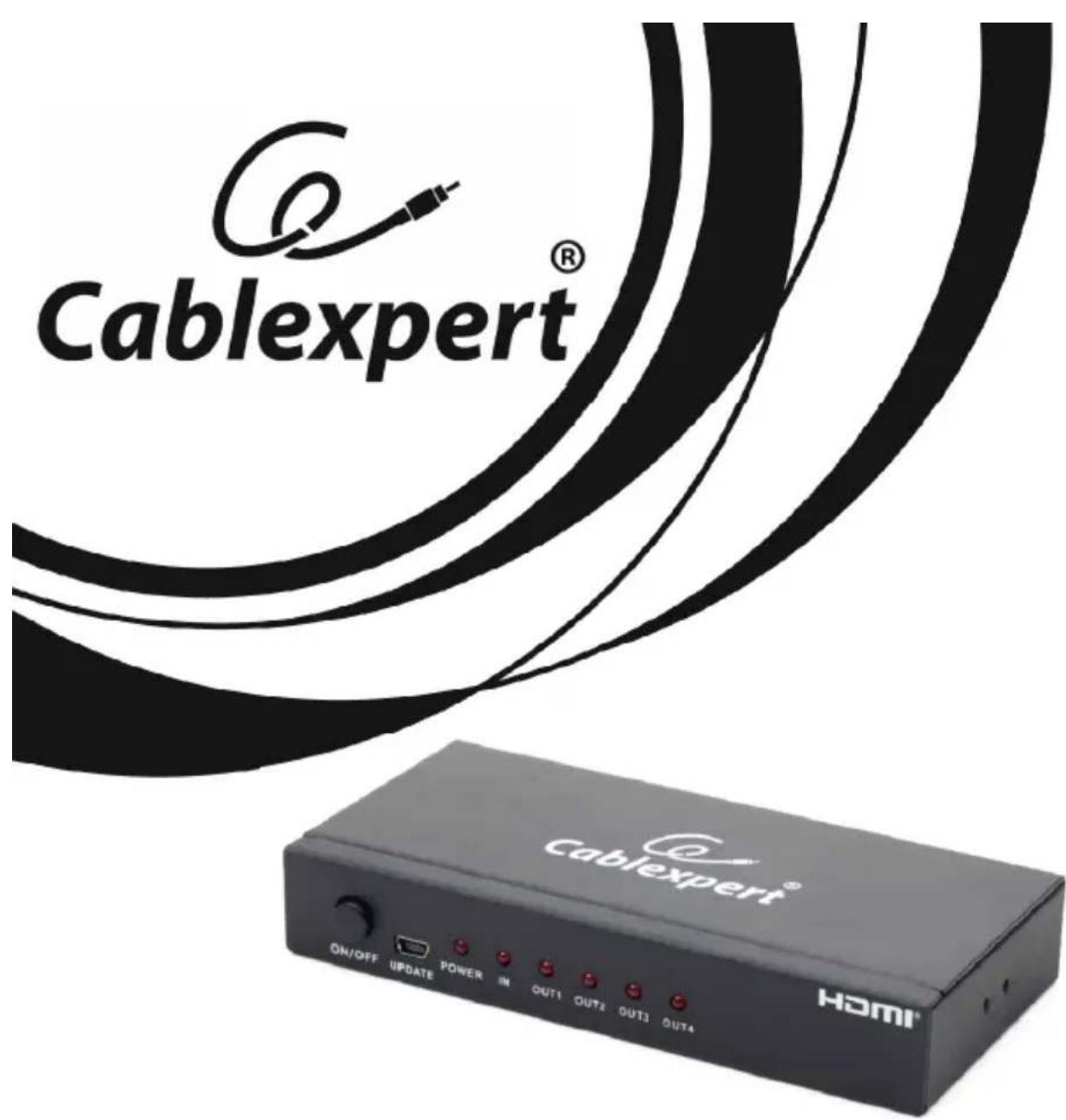

DSP-4PH4-02

HDMI interface splitter HDMI Splitter HDMI-interface splitter Splitter interface HDMI Разветвитель HDMI интерфейса Розгалужувач HDMI интерфейсу

Features

• Sends a single HDMI signal to 4 separate monitors, projectors or TV's
• The digital 225 MHz bandwidth amplifier increases the transmission distance with about 10 meters and also improves signal quality
  • Supports 3D video

Specifications

• Ports: one input receptacle, 4 output HDMI output receptacles, 19 pin (A)
  • Interface standard: HDMI + HDCP v.1.4 (compatible with all HDMI versions)
  • Video formats: HDMI (480p/576i/576p/720p/1080i/1080P)
  • Maximal single-link range: 1920x1080 pixels, 1080p
  • Video amplifier: 0.5...1.0 Vp-p, up to 225 MHz bandwidth, DDC signal 5 Vp-p
• Shell material: steel
  • Power adapter: 5 V DC, 1 A
  • Dimensions: 146 x 73 x 24 mm
  • Net weight: 0.28 kg

DSP-4PH4-02 HDMI INTERFACE SPLITTER, 4 PORTS

All brands and logos are registered trademarks of their respective owners

Cablexpert®

DSP-4PH4-02 HDMI INTERFACE SPLITTER, 4 PORTS

All brands and logos are registered trademarks of their respective owners

This product is tested and complies with the essential requirements of the laws of member states concerning EMC(2004/108/EC). The CE declaration can be found under www.gembird.eu

Dieses Produkt wurde getestet und stimmt mit den grundlegenden Anforderungen der Richtlinie EMC(2004/108/EC) überein. Die Konformitätserklärung kann auf unserer Webseite www.gembird.de heruntergeladen werden

Waste disposal:Do not deposit this equipment with the household waste. Improper disposal can harm both the environment and human health. For Information about waste collection facilities for used electrical and electronic devices, please contact your city council or an authorized company for the disposal of electrical and electronic equipment.	Entsorgungshinweise:Werfen Sie dieses Gerät nicht in den Hausmüll. Unsachgemäße Entsorgung kann sowohl der Umwelt als auch der menschlichen Gesundheit schaden. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung oder einer autorisierten Stelle für die Entsorgung von Elektro-und Elektronikgeräten.
Richtlijnen m.b.t. afvalverwerkingBatterijen en accu’s dienen als klein-chemisch afval afgeleverd te worden bij toegewezen afvalverzamelpunten (zie www.afvalgids.nl). U dient ervoor te zorgen dat de batterijen/accu’s leeg zijn en dus geen stroom meer kunnen leveren. Let op, de batterijen/accu’s dienen onbeschadigd ingeleverd te worden.Gooi dit product niet weg in uw vuilnisbak. Dit kan zowel het milieu als de menselijke gezondheid schade toebrengen. Informatie over het inleveren van dit product kunt u inwinnen bij uw gemeentelijke vuilnisdienst of andere geautoriseerde instelling in uw buurt.	Traitement des déchets:Ne jetez pas cet appareil dans les déchets domestiques. Un traitement inapproprié peut être dommageable à l’environnement et à la santé humain.Vous trouvez des informations sur les centres de rassemblement des appareils vieux chez l’administration municipale ouchez un centre autorisé pour le traitement des appareils électriques ou électroniques.
WARRANTY CONDITIONS	GARANTIE BEDINGUNGEN
The receipt must clearly list the date of purchase and the part number, in addition it should be printed. Keep the receipt for the entire warranty period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or replaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period nor starts a new warranty period. The manufacturer reserves the right to void any warranty claim for damages or defects due to misuse, abuse or external impact (falling down, impact, ingress of water, dust, contamination or break). Wearing parts (e.g. rechargeable batteries) are excluded from the warranty. Upon receipt of the RMA goods, Gembird Europe B.V. reserves the right to choose between replacement of defective goods or issuing a credit note. The credit note amount will always be calculated on the basis of the current market value of the defective products	Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist. Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.
Gembird Europe B.V.Wittevrouwen 56, 1358CD Almere, The Netherlandswww.gembird.nl/[e-mail]	GEMBIRD Deutschland GmbHCoesterweg 45, 59494 SoestDeutschland, www.gembird.deWenn Sie Hilfe im Umgang mit unseren Produkten benötigen, können Sie uns kostenlos via E-Mail an [e-mail] oder über unser Hilfe-Forum erreichen: http://gembird-support.de/

All brands and logos are registered trademarks of their respective owners

GARANTIE VOORWAARDEN	CONDITIONS DE GARANTIE
Op de aankoopbon moeten de aankoopdatum en productomschrijving duidelijk vermeld staan. Gelieve de aankoopbon de gehele garantieperiode te bewaren, deze is ten alle tijden benodigd voor alle garantie aanspraken. Tijdens de garantieperiode zullen alle gebreken verholpen of vervangen worden door de fabrikant d.m.v. reparatie, omruiling van het defecte onderdeel of het gehele apparaat. Aanspraken tijdens de garantieperiode leiden niet tot verlenging hiervan. Garantieaanspraak vervalt bij schade of gebreken die ontstaan zijn door oneigenlijk gebruik, misbruik of invloeden van buitenaf (vallen, stoten, water, stof, vuil of breken). Slijtagegevoelige onderdelen (b.v. batterijen) zijn uitgesloten van garantie. Bij ontvangst van de RMA goederen behoudt Gembird zich het recht om te kiezen tussen vervanging van de defecte waren of het uitgeven van een kreditnota. Het bedrag van de kreditnota zal altijd gecalculeerd zijn op basis van de huidige marktprijs voor het defecte produkt.	Le talon de garantie doit énumérer clairement la date d'achat et le type d'appareil.Conservez le reçu d'achat pendant toute la durée de la garantie car elle est nécessaire pour toute réclamation. Au cours de la période de garantie tous les défauts doivent être remplacé aux frais du fabricant, soit par la réparation ou la remplacement de la pièce défectueuse ou l'ensemble du produit. Les travaux effectués sous garantie ne prolongent pas la période de garantie ni ne commencent pas une nouvelle période de garantie.Le fabricant se réserve le droit d'annuler toute demande de garantie pour les dommages ou défauts dus à une mauvaise utilisation, abus ou les effets externes (chute, choc, pénétration de l'eau, la poussière, etc..).Les pièces d'usure (par exemple les piles rechargeables) sont exclus de la garantie.Dès réception de la marchandise sous garantie, le SAV de Gembird Europe BV se réserve le droit de choisir entre le remplacement des produits défectueux ou de délivrer un avoir.Le montant d'avoir sera toujours calculée sur la base de la valeur actuelle du marché des produits défectueux.
Gembird Europe B.V.Wittevrouwen 56, 1358CD Almere, The Netherlands www.gembird.nl/service [e-mail]: 0900-GEMBIRD(€ 0,25 p/m binnen Nederland, exclusief mobiele telefoonkosten)	Gembird Europe B.V.Wittevrouwen 561358CD Almere, The Netherlands www.gembird.nl/support [e-mail][phone]Prix d'appel depuis telephone fixe Pays-Bas : 0.15 euro / minPrix d'appel depuis telephone mobile / autre pays - selon operateur
ГАРАНТИЙНЫЙ ТАЛОН[IMAGE]	УМОВИ ГАРАНТІЙНОГО ОБСЛУГОВУВАННЯ[IMAGE]
1. Гарантийное обслуживание предоставляется в течение срока гарантии, при наличии правильно и четко заполненного гарантийного талона, и изделия в полной комплектации.Серийный номер и модель изделия должны соответствовать указанным в гарантийном талоне.2. Гарантийное обслуживание представляет собой бесплатное устранение всех неполадок (ремонт), или замену изделия на новое (аналогичное).3. Гарантия не распространяется на неисправности, вызванные следующими причинами:• использование изделия не по назначению.• нарушение условий эксплуатации, хранения или перевозки изделия, которые указаны в настоящей инструкции.• подключение нестандартных или неисправных периферийных устройств, аксессуаров.• механические повреждения, попадание внутрь изделия посторонних предметов, веществ, жидкостей, насекомых.• ремонт изделия не уполномоченными на то лицами.4. Комплектность и внешний вид изделия проверяютсяПокупателем при получении товара в присутствии персонала фирмы.Послепродажные претензии по укомплектованности и внешнему виду не принимаются.Наименование изделия:____Модель ____Серийный номер ____Срок гарантии ____Дата продажи «____»____ 20____ годаФирма-продавец:____Адрес и телефон фирмы-продавца:____М.П. С условиями гарантии ознакомлен и согласен:____Продавец:____ Покупатель:____	1. Гарантійне обслуговування надається протягом терміну гарантії, при наявності Гарантійного талону, заповненого належним чином, та виробу в повній комплектації.2. Гарантійне обслуговування не підтримується в разі порушення правил експлуатації, зберігання або перевезення виробу, що зазначені в інструкції по експлуатації виробу.3. Гарантійне обслуговування скасовується у випадках:- наявності механічних пошкоджень або слідів стороннього втручання;- пошкодження викликані стихійним лихом або нещасним випадком, включаючи й блискавку, потраплянням у виріб сторонніх предметів, рідин, комах, тощо;- пошкодження викликані застосуванням або підключенням нестандартних або несправних периферійних пристроїв, аксессуарів;4. Гарантія не поширюється на витратні матеріали та додаткові аксессуари;3 гарантійними умовами згоден.Підпис покупця:____ГАРАНТІЙНИЙ ТАЛОН No ____Товар/модель ____Серійний номер ____Термін гаранії ____Дата продажу ____Продавець (назва, телефон)____Печатка та підпис продавця____3 гарантійних питань звертайтесь до сервісних центрівGembird. Про адреси та контакти Ви можете дізнатись на сайті www.gembird.ua або по телефону 044-4510213.
