MA-DA2-01 - Support mural Gembird - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural double écran articulé
Marque	Gembird
Modèle	MA-DA2-01
Usage	Fixation de deux moniteurs sur un bureau
Matériau principal	Acier
Épaisseur de l'acier	1,35 mm
Charge maximale par bras	7 kg
Compatibilité diagonale	13" à 27"
Norme VESA	100x100 mm et 75x75 mm
Angle d'inclinaison	+90° / -45°
Rotation	360°
Pivotement	180°
Rotation paysage/portrait	Oui, 360°
Type de vérin	Vérin à gaz réglable
Plage de poids supportée par vérin	2 à 7 kg
Type de fixation	Serre-joint ou passe-câble
Poids net du support	4,7 kg
Contenu de l'emballage	Bras A (x1), plaque de connexion B (x1), serre-joint C (x1), plaque passe-câble F (x1), boulon H (x1), plaque de fixation I (x1), clé Allen 5 mm (x1), vis M4x12 (x8), vis M6x12 (x8), rondelles D6 (x8), vis M6x10 (x2)
Garantie	24 mois
Couleur	Noir (selon image)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale de 7 kg par bras. Vérifier que la fixation est solide avant d'installer les écrans.
Pièces détachées et réparabilité	Contacter le service après-vente Gembird pour les pièces de rechange. Adresse : Wittevrouwen 56, 1358CD Almere, Pays-Bas. Email : [e-mail]
Informations générales	Support articulé pour deux moniteurs, idéal pour postes de travail ergonomiques.

FOIRE AUX QUESTIONS - MA-DA2-01 Gembird

Comment installer le support mural Gembird MA-DA2-01 ?

Suivez les étapes du manuel : fixez d'abord le serre-joint (C) ou la plaque passe-câble (F) à votre bureau, assemblez les bras (A) avec la plaque de connexion (B), puis fixez les supports VESA aux moniteurs. Utilisez la clé Allen fournie pour serrer les vis. Consultez les schémas pour le routage des câbles.

Quel est le poids maximum supporté par chaque bras ?

Chaque bras peut supporter jusqu'à 7 kg. Ne dépassez pas cette limite pour éviter tout risque de chute ou de dommage.

Quels écrans sont compatibles avec ce support ?

Le support convient aux moniteurs LCD de 13 à 27 pouces avec une norme VESA 100x100 mm ou 75x75 mm. Vérifiez que le poids de l'écran ne dépasse pas 7 kg.

Comment régler l'inclinaison des moniteurs ?

Utilisez les molettes de réglage sur les bras pour ajuster l'inclinaison de +90° à -45°. Vous pouvez également faire pivoter l'écran de 360° pour passer en mode portrait ou paysage.

Peut-on passer les câbles à l'intérieur du support ?

Oui, le support dispose de passages pour les câbles. Suivez le schéma du manuel pour faire passer les câbles à travers les bras et la fixation de bureau, afin de garder un espace de travail organisé.

Est-ce que le support pivote sur lui-même ?

Oui, chaque bras peut pivoter (swivel) sur 180° et la base centrale peut pivoter sur 360°, offrant une grande flexibilité de positionnement.

Comment fixer le support sur un bureau épais ?

Le serre-joint (C) s'adapte à des épaisseurs de bureau de 10 à 53 mm. Pour les bureaux avec un trou de passe-câble, utilisez la plaque passe-câble (F) qui convient pour des épaisseurs de 10 à 83 mm.

Que faire si le vérin à gaz ne maintient pas le moniteur en position ?

Ajustez la tension du vérin à gaz en tournant la vis de réglage (généralement à l'arrière du bras) avec la clé Allen. Si le problème persiste, contactez le support technique Gembird.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou liquides qui pourraient endommager la finition. N'utilisez pas de produits chimiques agressifs.

Quelle est la durée de garantie du support Gembird MA-DA2-01 ?

La garantie est de 24 mois à compter de la date d'achat. Conservez votre ticket de caisse pour toute réclamation. La garantie ne couvre pas les dommages causés par une mauvaise utilisation ou l'usure normale.

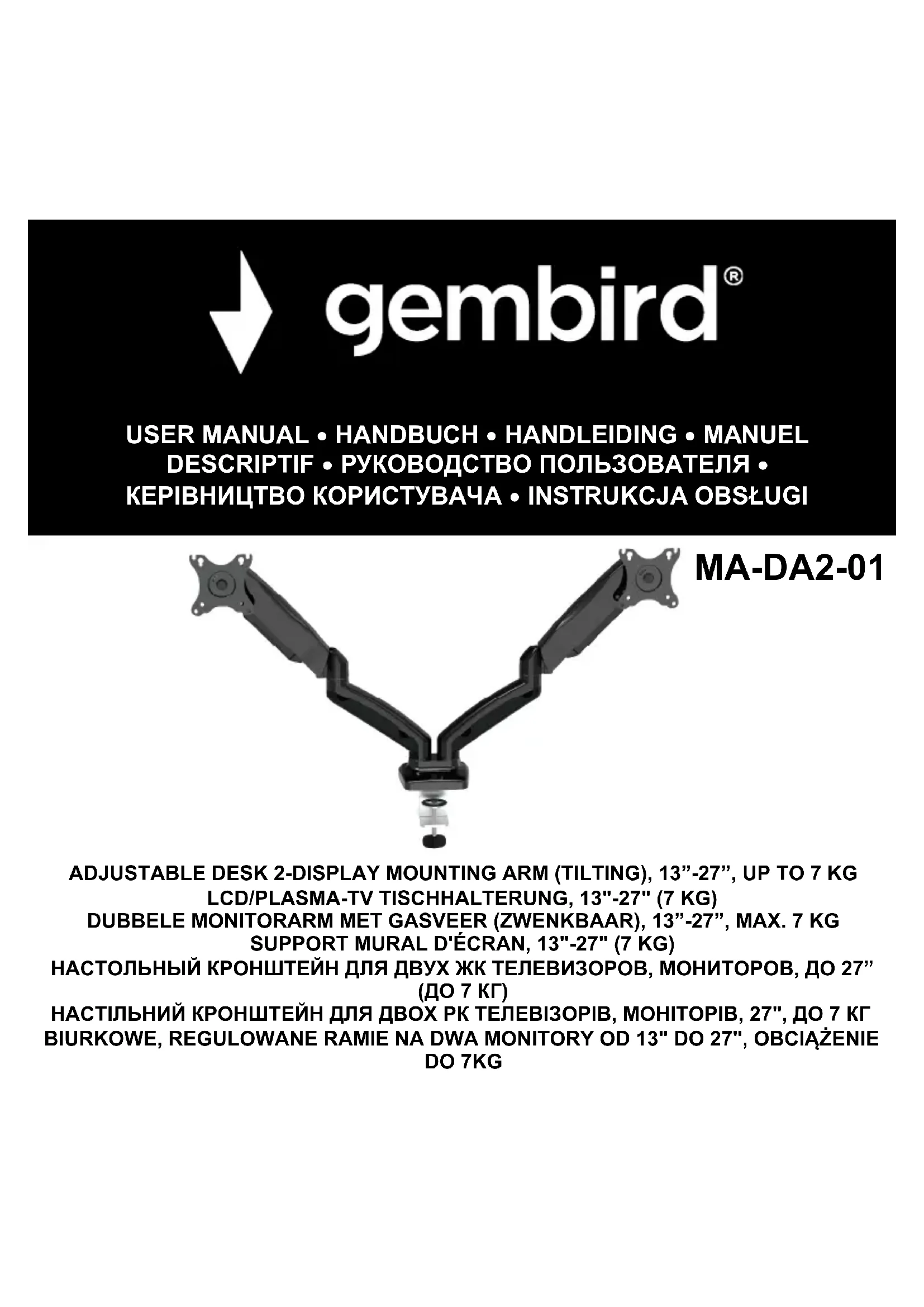

MODE D'EMPLOI MA-DA2-01 Gembird

gembird®

USER MANUAL • HANDBUCH • HANDLEIDING • MANUEL DESCRIPTIF • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ • КЕРИВНИЦТВО КОРИСТУВАЧА • INSTRUKCJA OBSŁUGI

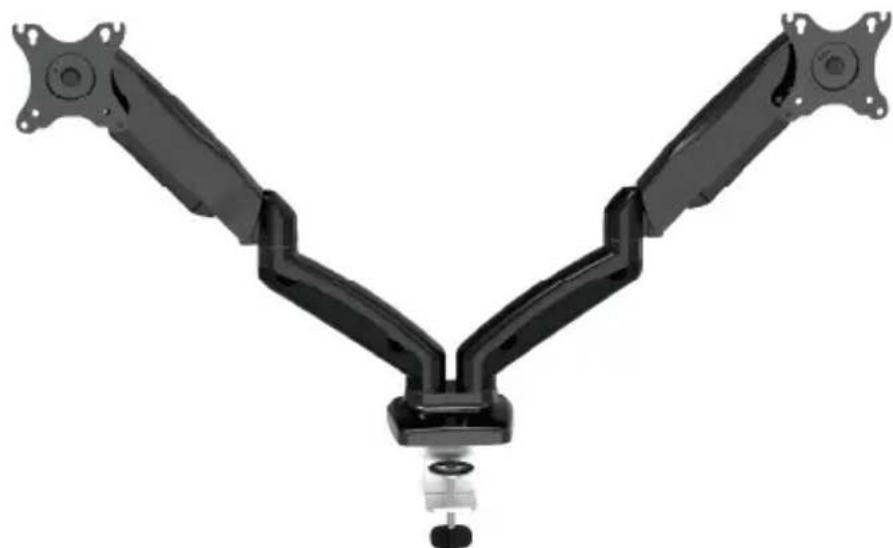

Mechanical linkage assembly with two articulated arms and a central base component (no text or symbols visible)

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM (TILTING), 13"-27", UP TO 7 KG LCD/PLASMA-TV TISCHHALTERUNG, 13"-27" (7 KG)

DUBBELE MONITORARM MET GASVEER (ZWENKBAAR), 13"-27", MAX. 7 KG SUPPORT MURAL D'ÉCRAN, 13"-27" (7 KG)

НАСТОЛЬНЫЙ КРОНШТЕЙН ДЛЯ ДВУХ ЖК ТЕЛЕВИЗОРОВ, МОНИТОРОВ, ДО 27" (ДО 7 КГ)

НАСТИЛЬНИЙ КРОНШТЕЙН ДЛЯ ДВОХ РК ТЕЛЕВІЗОРИВ, МОНІТОРІВ, 27", ДО 7 КГ BIURKOWE, REGULOWANE RAMIE NA DWA MONITORY OD 13" DO 27", ОВСІАŻENIE DO 7KG

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

Features

• Monitor desk mount with double monitor arms
- Arms rotate, extend and retract, tilt to change reading angles, and allow to rotate displays from landscape-to-portrait mode, etc
- Enables easy ergonomic positioning for reduced strain
- Works with almost any LCD monitor (max. 27")
• Durable adjustable gas-springs suitable for monitors of 2 - 7 kg
• Strong desk clamp for easy and secure fixation on your desk
• VESA compatible (100 x 100 mm and 75 x 75 mm)

Specifications

• Material: steel (1.35 mm)
• Max. load: 7 kg (13"-27")
- Net weight: 4.7 kg

Silhouette of a person disposing of trash into a bin (no text or symbols)

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

1

Line drawing of a V-shaped robotic arm with articulated joints (no text or symbols)

arm assembly A (x1)

connecting plate B (x1)

desk clamp C (x1)

M6x10 (x2) D

grommet plate F (x1)

bolt H (x1)

fixing plate I (x1)

allen key 5mm (x1) K

M4×12 (x4) M-A

M6×12 (x4) M-B

washer D6 (x4) M-C

M4×12 (×4) M-A

M6×12 (×4) M-B

washer D6 (x4) M-C

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

2

4

5

Technical line drawing of a mechanical assembly with a rotating base and clamping mechanism (no text or symbols)

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

6

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

8

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

9

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

10

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

11

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

12

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

WARRANTY CONDITIONS	GARANTIE BEDINGUNGEN
The receipt must clearly list the date of purchase and the part number, in addition it should be printed. Keep the receipt for the entire warranty period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or replaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period nor starts a new warranty period. The manufacturer reserves the right to void any warranty claim for damages or defects due to misuse, abuse or external impact (falling down, impact, ingress of water, dust, contamination or break). Wearing parts (e.g. rechargeable batteries) are excluded from the warranty. Upon receipt of the RMA goods, Gembird Europe B.V. reserves the right to choose between replacement of defective goods or issuing a credit note. The credit note amount will always be calculated on the basis of the current market value of the defective products	Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist. Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.
Gembird Europe B.V.Wittevrouwen 56, 1358CD Almere, The Netherlandswww.gembird.nl/[e-mail]	GEMBIRD Deutschland GmbHCoesterweg 45, 59494 SoestDeutschlandwww.gembird.deWenn Sie Hilfe im Umgang mit unseren Produkten benötigen, können Sie uns kostenlos via E-Mail an [e-mail] oder über unser Hilfe-Forum erreichen: http://gembird-support.de/

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

GARANTIE VOORWAARDEN	CONDITIONS DE GARANTIE
Op de aankoopbon moeten de aankoopdatum en productomschrijving duidelijk vermeld staan. Gelieve de aankoopbon de gehele garantieperiode te bewaren, deze is ten alle tijden benodigd voor alle garantie aanspraken. Tijdens de garantieperiode zullen alle gebreken verholpen of vervangen worden door de fabrikant d.m.v. reparatie, omruiling van het defecte onderdeel of het gehele apparaat. Aanspraken tijdens de garantieperiode leiden niet tot verlenging hiervan. Garantieaanspraak vervalt bij schade of gebreken die ontstaan zijn door oneigenlijk gebruik, misbruik of invloeden van buitenaf (vallen, stoten, water, stof, vuil of breken). Slijtagegevoelige onderdelen (b.v. batterijen) zijn uitgesloten van garantie. Bij ontvangst van de RMA goederen behoudt Gembird zich het recht om te kiezen tussen vervanging van de defecte waren of het uitgeven van een kreditnota. Het bedrag van de kreditnota zal altijd gecalculeerd zijn op basis van de huidige marktprijs voor het defecte produkt.	Le talon de garantie doit énumérer clairement la date d'achat et le type d'appareil. Conservez le reçu d'achat pendant toute la durée de la garantie car elle est nécessaire pour toute réclamation. Au cours de la période de garantie tous les défauts doivent être remplacé aux frais du fabricant, soit par la réparation ou la remplacement de la pièce défectueuse ou l'ensemble du produit. Les travaux effectués sous garantie ne prolongent pas la période de garantie ni ne commencent pas une nouvelle période de garantie. Le fabricant se réserve le droit d'annuler toute demande de garantie pour les dommages ou défauts dus à une mauvaise utilisation, abus ou les effets externes (chute, choc, pénétration de l'eau, la poussière, etc..). Les pièces d'usure (par exemple les piles rechargeables) sont exclus de la garantie. Dès réception de la marchandise sous garantie, le SAV de Gembird Europe BV se réserve le droit de choisir entre le remplacement des produits défectueux ou de délivrer un avoir. Le montant d'avoir sera toujours calculée sur la base de la valeur actuelle du marché des produits défectueux.
Gembird Europe B.V. Wittevrouwen 56, 1358CD Almere, The Netherlands www.gembird.nl/service [e-mail] Tel: 0900-GEMBIRD (€ 0,25 p/m binnen Nederland, exclusief mobiele telefoonkosten)	Gembird Europe B.V. Wittevrouwen 56 1358CD Almere, The Netherlands www.gembird.nl/support [e-mail] [phone] Prix d'appel depuis telephone fixe Pays-Bas : 0.15 euro / min Prix d'appel depuis telephone mobile / autre pays - selon operateur

gembird®

MA-DA2-01

ADJUSTABLE DESK 2-DISPLAY MOUNTING ARM

(TILTING), 13"-27", UP TO 7 KG

ГАРАНТИЙНЫЙ ТАЛОН

1. Гарантийное обслуживание предоставляется в течение срока гарантии, при наличии правильно и четко заполненного гарантийного талона, и изделия в полной комплектации. Серийный номер и модель изделия должны соответствовать указанным в гарантийном талоне.
2. Гарантийное обслуживание представляет собой бесплатное устранение всех неполадок (ремонт), или замену изделия на новое (аналогичное).
3. Гарантия не распространяется на неисправности, вызванные следующими причинами:

- использование изделия не по назначению.

- нарушение условий эксплуатации, хранения или перевозки изделия, которые указаны в настоящей инструкции.

- подключение нестандартных или неисправных периферийных устройств, аксессуаров.

- механические повреждения, попадание внутрь изделия посторонних предметов, веществ, жидкостей, насекомых.

- ремонт изделия не уполномоченными на то лицами.

1. Комплектность и внешний вид изделия проверяются Покупателем при получении товара в присутствии персонала фирмы.

Послепродажные претензии по укомплектованности и внешнему виду не принимаются.

Наименование изделия: ____

Модель ____

Серийный номер ____

Срок гарантии ____

Дата продажи «____» ____ 20____ года

Фирма-продавец: ____ Адрес и телефон фирмы-продавца:

М.П. С условиями гарантии ознакомлен и согласен:

Продавец: ____ Покупатель: ____

УМОВИ ГАРАНТИЙНОГО ОБСЛУГОВУВАННЯ

1. Гарантійне обслуговування надається протягом терміну гарантії, при наявності Гарантійного талону, заповненого належним чином, та виробу в повній комплектації.
2. Гарантійне обслуговування не підтримується в разі порушення правил експлуатації, зберігання або перевезення виробу, що зазначені в інструкції по експлуатації виробу.
3. Гарантійне обслуговування скасовується у випадках:
4. наявності механічних пошкоджень або слідів стороннього втручання;
5. пошкодження викликані стихійним лихом або нещасним випадком, включаючи й блискавку, потраплянням у виріб сторонніх предметів, рідин, комах, тощо;
6. пошкодження викликані застосуванням або підключенням нестандартних або несправних периферійних пристроїв, аксесуарів;
7. Гарантія не поширюється на витратні матеріали та додаткові аксесуари;
   3 гарантійними умовами згоден.

Підпис покупця: ____

ГАРАНТІЙНИЙ ТАЛОН № ____

Товар/модель

Серійний номер ____

Термін гаранії ____

Дата продажу ____

Продавець (назва, телефон)

Печатка та підпис продавця

З гарантійних питань звертайтесь до сервісних центрів Gembird. Про адреси та контакти Ви можете дізнатись на сайті www.gembird.ua або по телефону 044-4510213.
