Type de produit	Joint de bas de porte automatique
Marque	Revell
Modèle	IAN 291542
Hauteur de fente maximale	14 mm
Matériau du joint	Brosse d'étanchéité et mousse autocollante
Longueur du boîtier	Ajustable (découpez à la dimension souhaitée)
Longueur du ressort	10 cm plus court que le boîtier
Poids approximatif	200 g
Couleur	Non spécifié (généralement noir ou gris)
Fonction principale	Étanchéité et isolation des portes (réduction des courants d'air)
Type d'installation	Collage sur la porte (bande de mousse autocollante)
Outils nécessaires	Ciseaux ou cutter pour découper
Entretien	Nettoyer avec une solution savonneuse chaude
Contenu de la boîte	Boîtier (1), joint-brosse d'étanchéité (4), ressort (3), caches (2a, 2b), bande de mousse autocollante (5)
Notice incluse	Oui, 2 pages en français
Service après-vente	hecht international GmbH, Im Hermannshof 10, DE-91595 Burgoberbach
Garantie	Conservez le ticket de caisse comme preuve d'achat
Mise au rebut	Respectez les réglementations locales

FOIRE AUX QUESTIONS - IAN 291542 Revell

Comment découper le joint de bas de porte à la bonne dimension ?

Mesurez d'abord la largeur de votre porte. Découpez ensuite le boîtier et le joint-brosse à la dimension souhaitée. Le boîtier doit être raccourci uniquement du côté sans bande de mousse. Le ressort doit être 10 cm plus court que le boîtier.

Comment installer le joint de bas de porte ?

Nettoyez soigneusement la porte pour qu'elle soit propre, sèche et dégraissée. Retirez le film protecteur des bandes de mousse. Pressez le joint de bas de porte fermement et régulièrement contre la porte.

Quelle est la hauteur de fente maximale pour une étanchéité optimale ?

La distance entre le bord inférieur de la porte et le sol ne doit pas dépasser 14 mm. Au-delà, l'étanchéité ne peut plus être assurée.

Puis-je utiliser ce produit si ma porte a un espace plus grand que 14 mm ?

Non, le produit est conçu pour des fentes de maximum 14 mm. Pour des espaces plus grands, l'étanchéité ne sera pas optimale.

Comment nettoyer le joint de bas de porte ?

Utilisez un peu de solution savonneuse chaude pour enlever les salissures. Évitez les produits abrasifs.

Le joint de bas de porte est-il réutilisable ?

Une fois collé, le joint est difficile à retirer sans endommager la bande de mousse. Il est prévu pour une installation permanente.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un mètre ruban pour mesurer, et de ciseaux ou d'un cutter pour découper le boîtier et le joint-brosse.

Que faire si le joint ne tient pas bien sur la porte ?

Assurez-vous que la porte est parfaitement propre et sèche avant le collage. Pressez fermement le joint pendant quelques secondes pour garantir une bonne adhérence.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange (joint-brosse, ressort, caches, bande de mousse) ne sont pas vendues séparément dans ce pack. Contactez le service après-vente à l'adresse indiquée dans la notice.

Ce produit est-il adapté aux portes en bois, métal ou PVC ?

Oui, le joint peut être collé sur tout type de porte tant que la surface est propre, sèche et lisse.

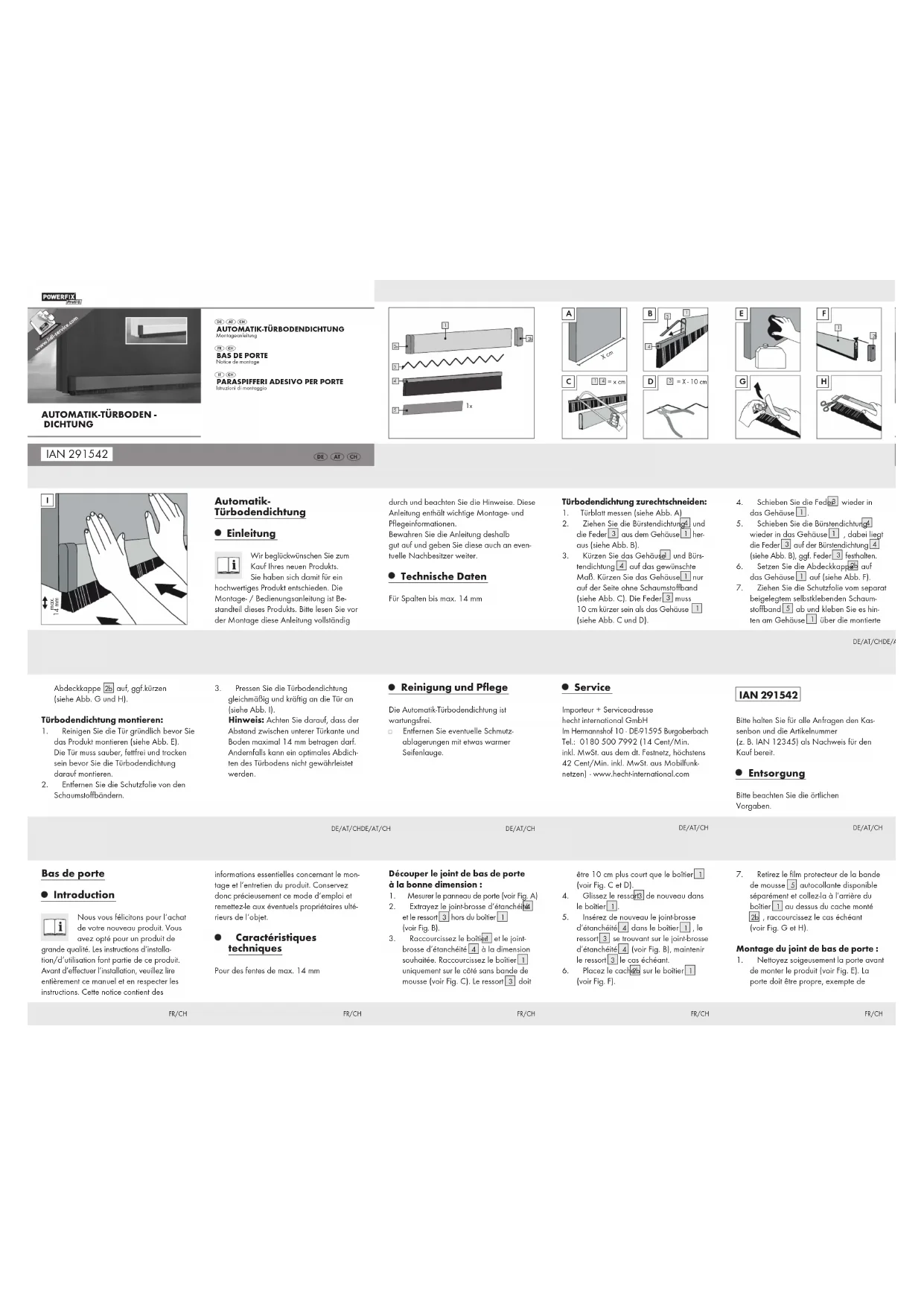

MODE D'EMPLOI IAN 291542 Revell

Importeur + Serviceadresse

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de

grande qualité. Les instructions d'installation/d'utilisation font partie de ce produit. Avant d'effectuer l'installation, veuillez lire entièrement ce manuel et en respecter les instructions. Cette notice contient des

informations essentielles concernant le montage et l'entretien du produit. Conservez donc précieusement ce mode d'emploi et remettez-le aux éventuels propriétaires ultérieurs de l'objet.

- Caractéristiques techniques

Pour des fentes de max. 14 mm

Découper le joint de bas de porte à la bonne dimension :

1. Mesurer le panneau de porte (voir Fig. A)

2. Extrayez le joint-brosse d'étanchéité et le ressort 3 hors du boîtier 1 (voir Fig. B).

3. Raccourcissez le boîtier et le joint-brosse d'étanchéité 4 à la dimension souhaitée. Raccourcissez le boîtier 1 uniquement sur le côté sans bande de mousse (voir Fig. C). Le ressort 3 doit

être 10 cm plus court que le boîtier 1 (voir Fig. C et D).

1. Glissez le ressort3 de nouveau dans le boîtier 1.

2. Insérez de nouveau le joint-brosse d'étanchéité 4 dans le boîtier 1, le ressort 3 se trouvant sur le joint-brosse d'étanchéité 4 (voir Fig. B), maintenir le ressort 3 le cas échéant.

3. Placez le cach ^2b sur le boîtier 1 (voir Fig. F).

4. Retirez le film protecteur de la bande de mousse 5 autocollante disponible séparément et collez-la à l'arrière du boîtier 1 au dessus du cache monté 2b, raccourcissez le cas échéant (voir Fig. G et H).

Montage du joint de bas de porte :

1. Nettoyez soigeusement la porte avant de monter le produit (voir Fig. E). La porte doit être propre, exempte de

FR/CH

FR/CH

FR/CH

FR/CH

FR/CH

graisse et sèche avant le montage du joint de bas de porte.

1. Retirez le film protecteur des bandes de mousse.
2. Pressez le joint de bas de porte contre la porte fortement et de manière régulière (voir Fig. 1).

Remarque : La distance entre le bord de porte inférieur et le sol ne doit pas être supérieure à 14 mm. Dans le cas contraire, une étanchéité optimale du bas de porte ne peut plus être assurée.

- Nettoyage et entretien

Le joint de bas de porte automatique est prêt à être utilisé.

Enlevez les éventuelles salissures avec un peu de solution savonneuse chaude.

● Service après-vente

Importateur + service après-vente hecht international GmbH

Im Hermannshof 10

DE-91595 Burgoberbach

www.hecht-international.com

IAN 291542

Veuillez conserver le ticket de caisse et la référence de l'article (par ex. IAN 12345) à titre de preuve d'achat pour toute demande.

- Mise au rebut

Veuillez respecter les réglementations locales.
