Type de produit	Support mural pour téléviseur
Marque	Sanus
Modèle	Classic MLT14
Poids maximal supporté	58,9 kg (130 lb)
Matériau principal	Acier
Compatibilité VESA	Jusqu’à 600 x 400 mm (estimation)
Inclinaison réglable	Oui, tension ajustable
Type d’installation	Mur (montants bois, béton coulé ou blocs de béton)
Couleur	Noir
Outils requis	Perceuse, forets (5,5 mm et 10 mm), niveau à bulle, tournevis
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; le mur doit supporter 5 fois le poids total
Pièces détachées et réparabilité	Contacter le service clientèle en cas de pièce manquante ou endommagée
Garantie	Garantie limitée du fabricant (se référer au manuel)
Contenu de l’emballage	Plaque murale, supports de montage, quincaillerie, manuel d’instructions
Pays d’origine	Non spécifié (estimation : Chine)

FOIRE AUX QUESTIONS - Classic MLT14 SANUS

Quel est le poids maximal que ce support peut supporter ?

Le poids maximal supporté est de 58,9 kg (130 lb) avec les accessoires.

Quels types de mur sont compatibles ?

Ce support est compatible avec les murs à montants en bois, le béton coulé et les blocs de béton. Il ne doit pas être installé sur du plâtre seul.

Comment déterminer la bonne vis pour mon téléviseur ?

Vissez à la main les vis dans les orifices filetés au dos du téléviseur pour trouver le diamètre approprié (M5, M6 ou M8). Utilisez ensuite la combinaison de vis, rondelles et entretoises fournie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, de forets (5,5 mm pour montants bois, 10 mm pour béton), d'un niveau à bulle, d'un tournevis et d'un marteau (pour les douilles à expansion).

Comment ajuster l'inclinaison du téléviseur ?

Après installation, vous pouvez ajuster la tension d'inclinaison vers le haut/bas en suivant les instructions du manuel (page 13). Utilisez les réglages prévus à cet effet.

Comment retirer le téléviseur du support mural ?

Tirez sur les câbles de dégagement et maintenez-les vers le bas tout en tirant sur la base du téléviseur, puis soulevez celui-ci pour le dégager du mur. Cette opération nécessite deux personnes.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle de Sanus au 1 800 359-5520. Ne retournez pas les pièces endommagées à votre revendeur.

Peut-on installer ce support sur un mur en brique ?

Ce support est conçu pour le béton coulé ou les blocs de béton, pas pour la brique creuse. Pour d'autres types de mur, contactez le service clientèle.

Comment vérifier que le mur peut supporter le poids ?

Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support. En cas de doute, consultez un professionnel.

Les vis fournies sont-elles adaptées à tous les téléviseurs ?

Le kit contient plusieurs tailles de vis (M5, M6, M8) et des entretoises pour s'adapter à la plupart des téléviseurs. Assurez-vous que la longueur de vis est suffisante sans être trop longue pour éviter d'endommager le téléviseur.

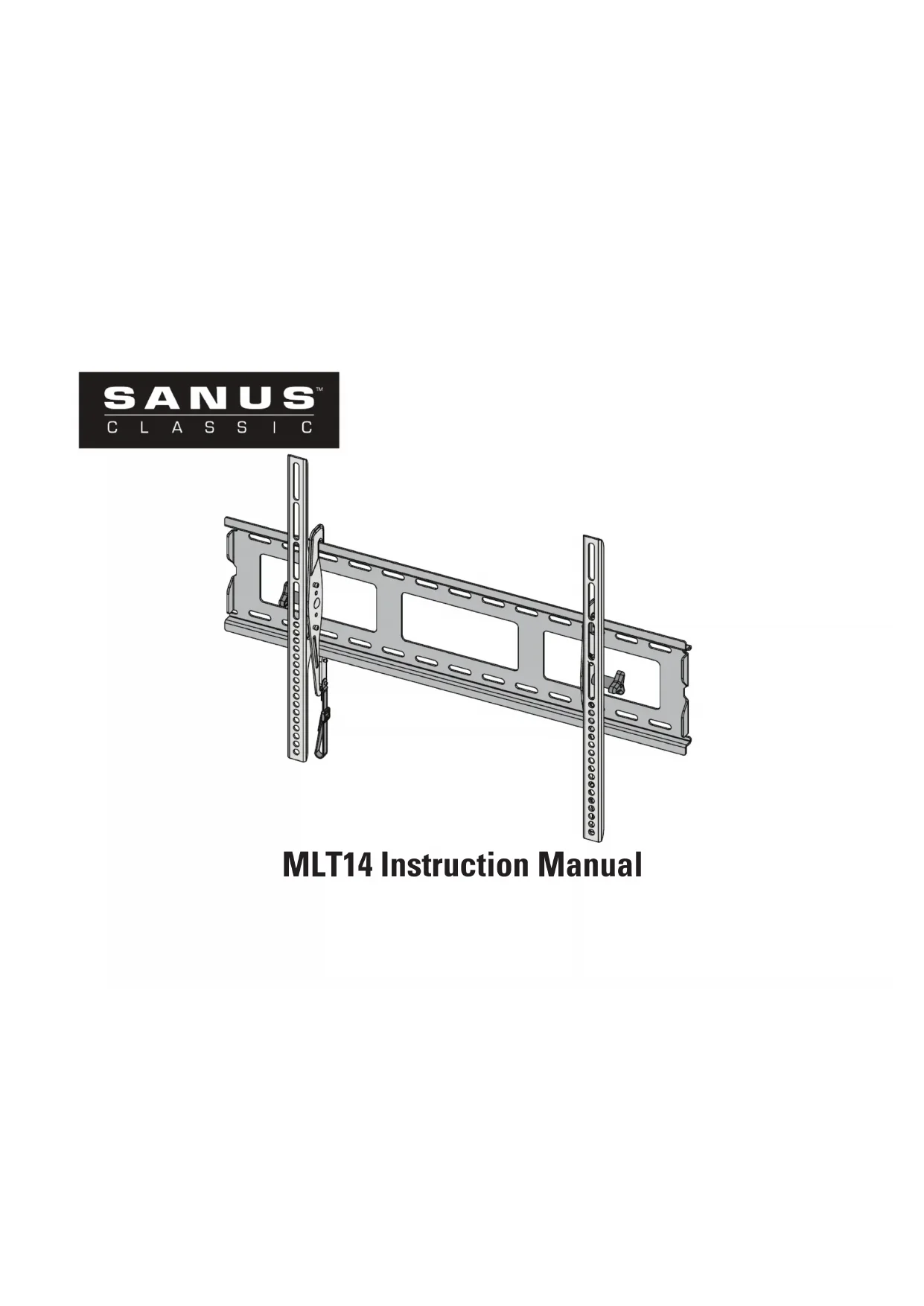

MODE D'EMPLOI Classic MLT14 SANUS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

1

Votre téléviseur pèse-t-il plus de 58.9 kg (130 lb) avec les accessoires?

Non — Parfait!

Oui — Ce support n'est PAS compatible. Visitez MountFinder.Sanus.com ou composez le 1 800 359-5520 pour trouver un support compatible.

2

De quoi est fait le mur?

Cloison sèche à montants en bois

Parfait!

Béton coulé ou blocs de béton

Parfait!

Vous avez des doutes? Appelez au 1 800 359-5520

3

Avez-vous tous les outils requis?

4

Vous êtes prêt à commencer?

Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle au 1 800 359-5520.

ATTENTION : Évitez les dommages matériels et les blessures!

• Ne pas utiliser ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support.
• Ce produit a été conçu pour une utilisation dans les murs de poteaux en bois, béton solide et blocs de béton - pas simplement installer plâtre.
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

FRANÇAIS

Dimensions

Voir à la page 3

Pièces et quincaillerie fournies

Voir à la page 4

AVERTISSEMENT: Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, ne retournez pas les pièces endommagées à votre revendeur. Contactez plutôt le service clientèle. N'utilisez jamais de pièces endommagées!

REMARQUE: Les pièces comprises ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 1 Fixez le support de montage au téléviseur

Voir à la page 6

1-1

Serrez à la main les vis dans les orifices filetés au dos du téléviseur afin de déterminer le diamètre de vis approprié (M5, M6, ou M8).

1-2

Le type de téléviseur vous aidera à choisir la configuration de la quincaillerie à utiliser. Faites correspondre votre type de téléviseur à l'une des configurations de quincaillerie suggérées à la page suivante.

a - Option d'installation sans entretoises (téléviseur à dos plat).

b - Option d'installation avec entretoises (téléviseur avec dos obstrué ou avec trous de montage encastrés).

ATTENTION : Vérifiez que la longueur du filetage de la vis avec l'entretoise soit correcte pour votre téléviseur. Si elle est trop courte, elle ne retiendra pas le téléviseur et trop longue elle l'endommagera.

1-3 Fixez les supports de montage

Installez le support de téléviseur 01 et 02 sur la configuration de trous et installez-le à l'aide de la combinaison de vis, de rondelles et d'entretoises (au besoin) que vous avez sélectionnée pour votre téléviseur.

IMPORTANT: Après avoir fixé les plaques de serrage, ajuster les sangles de les stabiliser avec la partie inférieure du téléviseur.

FRANÇAIS

ÉTAPE 2A Option montant de bois

Voir à la page 8

ATTENTION : Évitez les dommages matériels et les blessures!

• L'épaisseur du matériau de revêtement de mur ne doit pas excéder 16 mm (5/8 po).

• Dimension minimale du montant de bois : commune 51 x 102 mm (2 x 4 po) nominale 38 x 89 mm (1,5 x 3,5 po)

• Vérifiez le centre du montant à l'aide d'un poinçon ou d'un clou fin, ou utilisez un localisateur bord à bord.

• Mettez la plaque murale 14 à niveau et marquez les emplacements des trous.
• Les avant-trous DOIVENT être percés à une profondeur de 75 mm (3 po) à l'aide d'un foret de 5,5 mm (7/32 po).
• Serrez les boulons tire-fond 17 jusqu'à ce que les rondelles 16 s'appuient fermement sur la plaque murale 14.

▲ATTENTION : Évitez tout dommage matériel ou blessure! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. NE PAS trop serrer les boulons tire-fond 17.

ÉTAPE 2B Option béton coulé ou blocs de béton

Voir à la page 10

▲ ATTENTION : Évitez les dommages matériels et les blessures!

• Installez le bras/plaque mural 14 directement sur le béton
• Épaisseur minimale du béton coulé : 203 mm (8 po)

• Dimension minimale du bloc de béton : 203 x 203 x 406 mm (8 x 8 x 16 po)

• Mettez le plaque mu 14e à niveau et marquez les emplacements des trous.

• Percez deux avant-trous à l'aide d'un foret de 10 mm (3/8 po).

IMPORTANT : Percez les avant-trous à une profondeur de 75 mm (3 po). Prenez soin de ne jamais percer dans le mortier entre des blocs.

1. Insérez quatre douilles 15. Serrez les boulons tire-fond 17 jusqu'à ce que les rondelles 16 s'appuient fermement sur la plaque murale 14

ATTENTION : Assurez-vous que les douilles à expansion 15 ne dépassent pas de la surface de béton.

ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Afin d'éviter tout dommage matériel ou blessure, ne pas trop serrer les boulons tire-fond 17.

FRANÇAIS

ÉTAPE 3 Suspendre le téléviseur avec les supports de montage sur la plaque murale Voir à la page 12

Lors de l'installation du moniteur à la plaque murale, assurez-vous que les pattes de verrouillage s'enclenchent bien en position verrouillée. Vous devriez entendre un clic lorsque les pièces sont correctement assemblées.

TRÈS LOURD ! Cette étape requiert deux personnes

Pour retirer le téléviseur de la plaque murale, tirez sur les câbles de dégagement et maintenez-les vers le bas tout en tirant sur le bas du téléviseur, puis soulevez le téléviseur en l'éloignant du mur.

TRÈS LOURD ! Cette étape requiert deux personnes.

Dépannage et maintenance Voir à la page 13

Ajustez la tension d'inclinaison vers le haut/le bas
