Type de produit	Caméra de surveillance
Marque	Swann
Modèle	Pro-535
Type de capteur	CMOS couleur
Vision nocturne	Oui, avec filtre IR mobile (image noir et blanc en faible luminosité)
Alimentation	Adaptateur secteur 12V CC (via câble CC)
Connectique	BNC (pour DVR) et RCA (via adaptateur inclus)
Support de montage	Articulé à 3 points, orientation réglable
Garantie	1 an contre les défauts de fabrication
Conformité	FCC Classe B
Contenu de l'emballage	Varie selon le pack : 1 à 4 caméras, câbles d'extension, vis, adaptateur secteur, autocollants de sécurité, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l'adaptateur fourni. Ne pas utiliser si le câblage est exposé.
Pièces détachées et réparabilité	Contacter le support Swann pour toute pièce ou réparation.

FOIRE AUX QUESTIONS - Pro-535 SWANN

Comment connecter la caméra Pro-535 à un DVR Swann ?

Connectez le câble avec prise CC et BNC de la caméra aux fiches CC et BNC de la rallonge. Ensuite, connectez la rallonge BNC à un canal libre à l'arrière du DVR. Branchez l'adaptateur secteur à la prise CC de la rallonge.

Que faire si le message 'Perte Vidéo' apparaît sur le DVR ?

Vérifiez que la rallonge est correctement connectée à la caméra et que les connexions à l'arrière du DVR sont sécurisées. Assurez-vous également que la caméra est alimentée en essayant une seconde prise électrique.

Pourquoi ma caméra ne diffuse-t-elle qu'une grande tache claire la nuit ?

Les ondes infrarouges utilisées pour la vision nocturne peuvent être reflétées par les fenêtres ou les miroirs. Déplacez la caméra de l'autre côté de la fenêtre pour éviter ces reflets.

Comment régler l'orientation de la caméra avec le support articulé ?

Le support a trois points d'articulation : 1) Desserrez la vis à oreilles au centre pour ajuster le coude. 2) Desserrez l'anneau de blocage à la base pour pivoter radialement. 3) Desserrez la vis au niveau de la fixation de la caméra pour la faire pivoter verticalement. Serrez toutes les vis après réglage.

Puis-je connecter la caméra directement à un téléviseur ?

Oui, utilisez l'adaptateur BNC vers RCA fourni. Branchez-le au câble BNC, puis connectez-le à une entrée disponible sur votre téléviseur.

Quelle est la durée de la garantie du produit ?

Swann garantit ce produit contre tout défaut de fabrication pour une période d'un (1) an à compter de la date d'achat. Vous devez présenter votre reçu comme preuve d'achat.

Que faire si le câble d'extension BNC est trop court ?

Utilisez un câble d'extension BNC supplémentaire (non fourni) ou rapprochez le DVR de la caméra. Si nécessaire, contactez le support Swann pour obtenir des rallonges adaptées.

La caméra Pro-535 est-elle adaptée à une utilisation en extérieur ?

La notice ne mentionne pas d'indice d'étanchéité. Il est recommandé d'utiliser la caméra à l'intérieur ou sous un abri protégé des intempéries. Pour une utilisation en extérieur, installez-la dans un boîtier de protection adapté.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et l'objectif. N'utilisez pas de produits chimiques, de solvants ou de nettoyants abrasifs qui pourraient endommager la surface.

Que faire en cas de problème de connexion ou de fonctionnement ?

Consultez la section de résolution des problèmes de la notice. Si le problème persiste, contactez le support technique Swann au 1-800-627-2799 (USA) ou via leur site web.

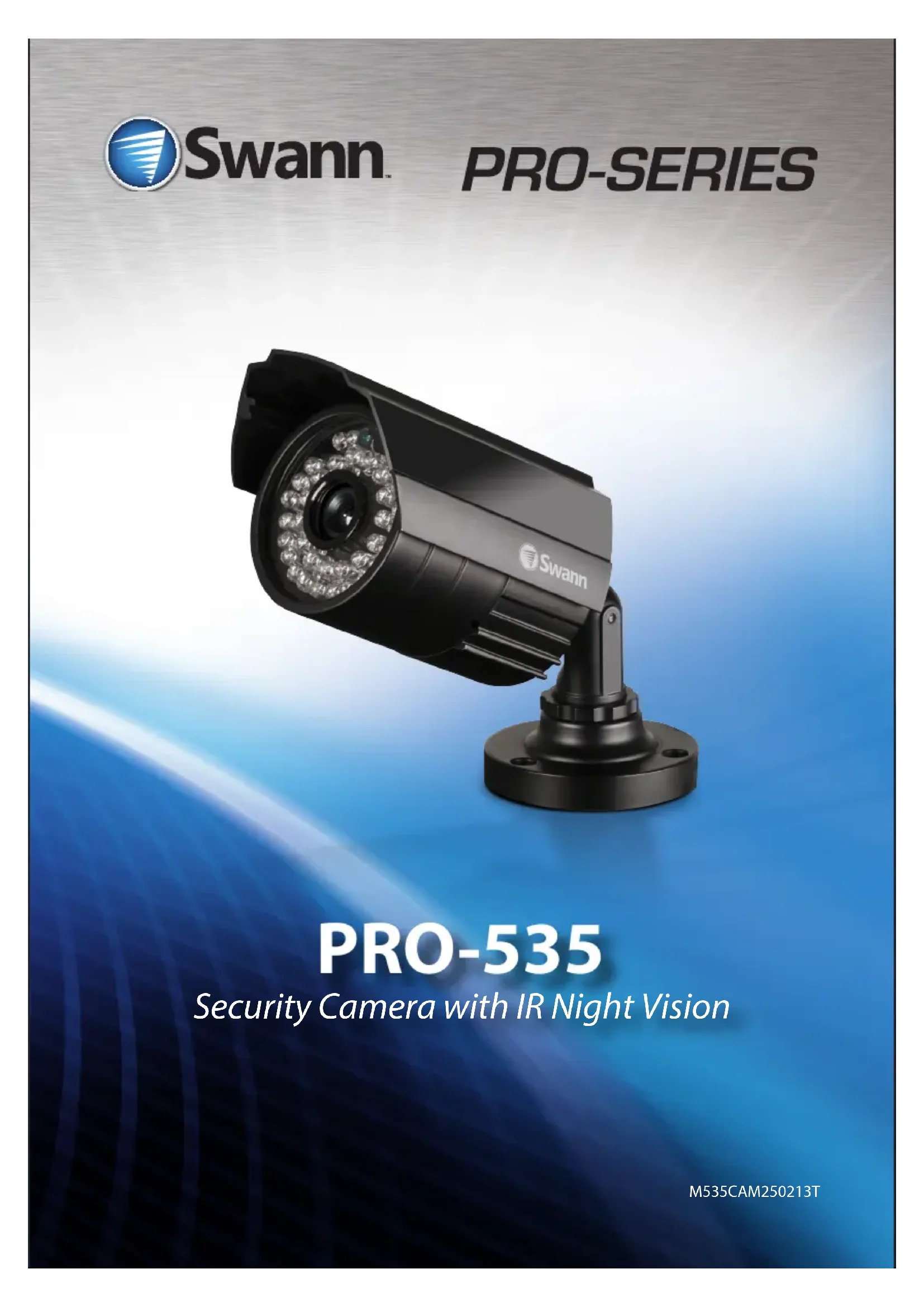

MODE D'EMPLOI Pro-535 SWANN

Caméra de sécurité avec la vision de nuit

Avant de commencer

Introduction

La PRO-535 est une caméra couleur CMOS qui peut fonctionner dans des éclairages de jour ou de faible intensité tel à l'intérieur ou la nuit.

La PRO-535 est ultra sensible à la lumière et donc peut utiliser une très petite quantité de lumière pour offrir une image de ce qu'elle voit. À faible intensité, l'image apparaît en noir et blanc.

Le jour ou dans des conditions bien éclairées, le Filtre IR mobile de la caméra s'active pour éliminer les longueurs d'onde de lumière non requises par la caméra pour offrir une image claire et en couleur.

REMARQUE IMPORTANTE:

Chaque juridiction possède des lois et réglementations spécifiques encadrant l'utilisation des caméras. Il est de la responsabilité de l'acheteur, avant d'utiliser toute caméra et ce pour tout motif, de s'être informé des lois et réglementations applicables encadrant, interdisant ou limitant l'utilisation des caméras et de se conformer à ces dernières.

AVERTISSEMENT : Les modifications non approuvées par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur d'utiliser cet équipement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES :

• S'assurer, si le produit est fixé, qu'il le soit bien et de manière stable
• Ne pas utiliser si le câblage ou les bornes sont exposés

Contenu de l'emballage

Contenu de l'emballage:

Vous avez probablement acheté votre PRO-535 comme simple caméra ou comme faisant partie d'un ensemble. Ceci dictera le contenu que vous devriez avoir reçu avec votre caméra.

Item Packs Caméra 1 Packs Caméra 2 Packs Caméra 3 Packs Caméra 4
Caméra PRO-535 1 2 3 4
Câble d'extension de la caméra	1 2 3 4
Vis & prises de montage	1 2 3 4
Adaptateur de coura~*	1 1 (incluant un séparateur d'alimentation)	1 (incluant un séparateur d'alimentation)	1 (incluant un séparateur d'alimentation)
Autocollants de sécurité	4 4 4 4
Guide de démarrage rapide	1 1 1 1

Guide de connexion

Connectez le câble avec prise CC et BNC de la caméra aux fiches CC et BNC de la rallonge. Puis connectez la rallonge BNC à un canal libre à l'arrière du DVR.

Pour une seule caméra:

Connectez la prise CC de la rallonge à la fiche CC sur l'adaptateur de courant.

Connector directement à un téléviseur:

Connectez l'adaptateur BNC à RCA fourni au câble à prise BNC puis connectez à une entrée disponible sur votre téléviseur.

Fixation de la caméra

Le support sur le PRO-535 est faussement adaptable. À première vue il semble limiter le nombre d'options que vous avez lorsque vous assemblez et ciblez la caméra, mais cela est simplement faux. Le support PRO-535 est presqu'infiniment adaptable – c'est comme le Cube Rubik des supports de caméra de CCTV!

Vous avez trois points d'articulation. Le plus évident est le joint du coude retenu par une vis à oreilles au centre du support (1). Celui-ci est vraiment évident et simple – desserrez la vis, ajustez à la position désirée puis serrez la vis pour fixer en place.

Le second point d'articulation (2) est le joint radial où le cou du support s'attache à la base. Pour ajuster ce joint, desserrez l'anneau de blocage en tournant dans le sens antihoraire. Pivotez la caméra et le support dans la position désirée puis serrez l'anneau de blocage. En utilisant les points d'articulation 1 et 2, vous pouvez diriger la caméra dans virtuellement n'importe quelle direction.

Le point 3, situé où la caméra s'attache au support, est tenu en place par une vis de blocage. Tout comme le point 2, c'est un joint radial, qui vous permet de pivoter la caméra face vers le haut, peu importe comment les points 1 et 2 sont configurés. Desserrez simplement la vis, pivoter la caméra en position verticale (de sorte qu'en haut dans vos images est bien en haut) puis serrez la vis pour verrouiller en place.

Bien sur, il y aura toujours des cas isolés où la caméra et le support ne pourront simplement pas être montés où vous voulez les monter. Vous avez peut-être un auvent suspendu, ou un tuyau d'égout dans un endroit incommode. Dans ces cas, nous suggérons d'obtenir un support de montage, qui devrait être disponible dans toute bonne quincaillerie.

Résolution des problèmes

Problème : Sur mon DVR Swann, le message Perte Vidéo apparaît là où devrait se trouver ma caméra.	• Solution : Vérifiez que la rallonge est correctement connectée à la camera et que les connexions situées à l'arrière du DVR sont sécurisées. Assurez-vous également que la caméra est alimentée en essayant une seconde prise électrique.
Problème : De nuit, ma caméra ne diffuse qu'une grande tache claire, aucune image.	• Solution : Les ondes infraroues utilisées pour la vision nocturne peuvent être reflétées par les fenêtres ou les miroirs.• Déplacez votre caméra de l'autre côté de la fenêtre.
Problème : Le câble d'extension BNC ne peut pas être branché sur ma TV.	• Solution : Connectez l'extrémité BNC du câble d'extension à l'adaptateur RCA.

Centre d'assistance/Détails au sujet du soutien technique

USA toll free

1-800-627-2799

Swann Communications garantit ce produit contre tout défaut de fabrication et contre tout défaut matériel pour une période de un (1) an à compter de la date d'achat. Vous devez présenter votre reçu comme preuve de la date d'achat pour valider votre garantie. Toute unité défectueuse sera réparée gratuitement (pièces et main d'œuvre) ou remplacée, à la discrétion de Swann. L'utilisateur final est responsable de tous les frais de port qu'implique l'envoi du produit au centre de réparation de Swann. L'utilisateur est responsable de tous les frais de port si l'envoi doit être effectué en provenance ou à destination de tout pays hors du pays d'origine.

La présente garantie ne couvre pas tous les dégâts consécutifs à un mauvais usage du produit. Tous les coûts associés à la prise en charge ce produit ou à son usage sont dans ce cas de la responsabilité de l'utilisateur. Cette garantie s'applique à l'acheteur original du produit et ne peut être transférée à une tierce partie. Toute modification non autorisée de tout élément, u toute preuve de mauvaise utilisation de cet appareil annulera l'ensemble des garanties.

Certains pays n'autorisent pas les limitations de certaines exclusions de la présente garantie. Les réglementations et lois locales priment.

Vérification FCC

Note : Cet équipement a été testé et est en conformité avec les limites édictées dans le paragraphe 15 des Règlementations FCC, relatif aux équipements numériques de classe B. Ces limites ont été définies dans le but de fournir une protection raisonnable contre les interférences néfastes dans les installations résidentielles. Cet équipement génère, utilise et peut irradier des énergies de fréquences radio et, s'il n'est pas installé dans le respect des instructions fournies, peut provoquer des interférences auprès des appareils de réception radiotélévisée. Ces dernières peuvent être déterminées en allumant et éteignant l'équipement installe. L'utilisateur est incité à essayer, si besoin est, de corriger les interférences à l'aides des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice. Augmenter l'espace entre l'équipement et le récepteur
• Brancher l'équipement sur une prise ou un circuit différents de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/télévision expérimenté.

Ces appareils sont conformes au paragraphe 15 des normes FCC. Leur opération est sujette aux deux conditions suivantes :

(1) ces appareils ne doivent pas provoquer d'interférence dangereuse, et
(2) ces appareils doivent accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.
