MANUAL DE USUARIO Pro-535 SWANN

Cámara de seguridad con visión nocturna

Antes de que Comience

Introducción

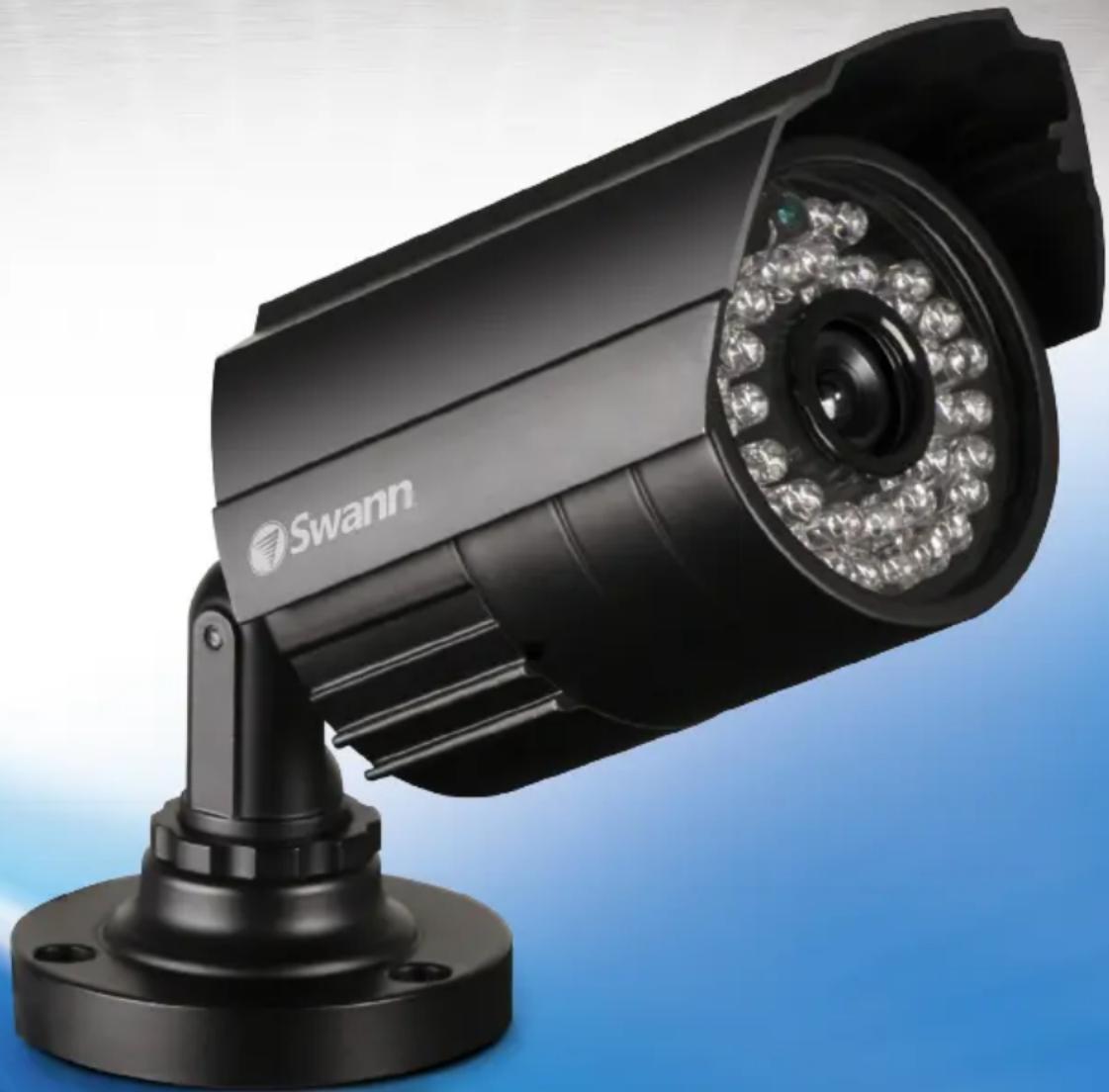

La PRO-535 es una cámara color CMOS que se puede usar de día o en ambientes de poca luz, como en interiores o a la noche.

La PRO-535 es ultra sensible a la luz y, por eso, puede hacer uso de incluso la menor cantidad de luz para proporcionar una imagen de lo que ve. En ambientes poco iluminados, esto resulta en una imagen en blanco y negro.

De día o en ambientes bien iluminados, la función del Filtro de corte IR de la cámara se activa para filtrar las longitudes de onda de luz que la cámara no necesita, con el fin de brindar una imagen con colores nítidos.

NOTA IMPORTANTE:

Todas las jurisdicciones tienen leyes y reglamentos específicos relacionados al uso de cámaras. Antes de usar cualquier cámara para cualquier propósito, es la responsabilidad del comprado el estar conciente de cualquier ley y reglamento aplicables que prohíban o limiten el uso de cámaras y para cumplir con leyes y reglamentos aplicables.

ADVERTENCIA: Las modificaciones no aprobadas por la parte responsable de su cumplimiento puede cancelar la autoridad del usuario para usar el equipo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD:

• Asegúrese que el producto se fije correctamente y esté estable si es sujetado en su lugar.
• No use si los cables y las terminales están expuestas.

Contenido del Paquete

Contenido del Paquete:

Usted pudo haber comprado su PRO-535 como una cámara independiente o como parte de un paquete. Esto impondrá los contenidos esperados que debería haber recibido con su cámara.

Item 1 Cámara 2 Cámara 3 Cámara 4 Cámara

Cámara PRO-535 1 2 3 4
Cable de extensión 1 2 3 4	3 4
Tornillos de Montaje y Taquetes	1 2 3 4
Adaptador de Corriente	1 1 (con divisor de Corriente)	1 (con divisor de Corriente)	1 (con divisor de Corriente)
Marquillas de seguridad	4 4 4 4
Instrucciones de Uso 1	1 1 1

Guía de Conexión

Conecte el cable conector DC y BNC de la cámara a los enchufes del cable de extensión DC y BNC. Luego conecte el cable de extensión BNC a un canal abierto en la parte trasera del DVR.

Para una sola cámara:

Conectar el conector de cable de extensión DC al enchufe DC en el adaptador de corriente.

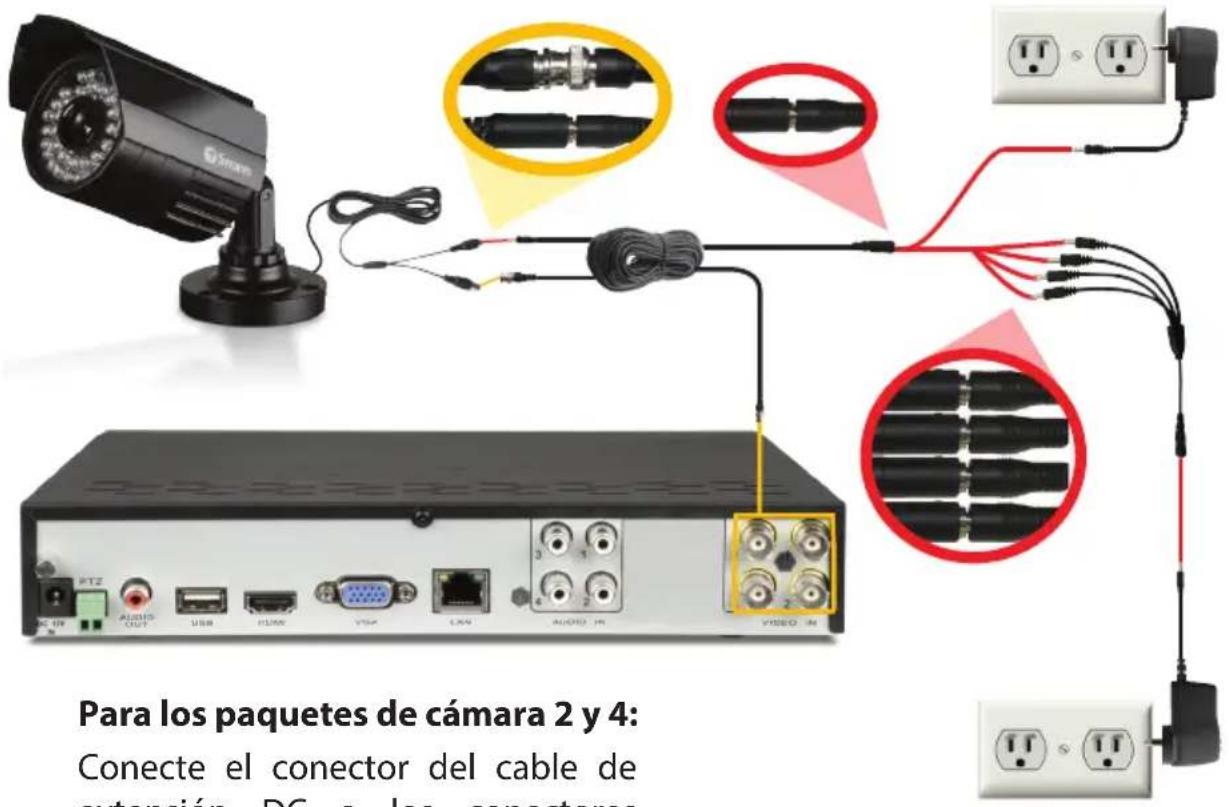

Para los paquetes de cámara 2 y 4: Conecte el conector del cable de extensión. DC o los conectores.

múltiples en el divisor de energía. Luego, enchufe el extremo único del divisor de energía al enchufe del DC en el adaptador de corriente.

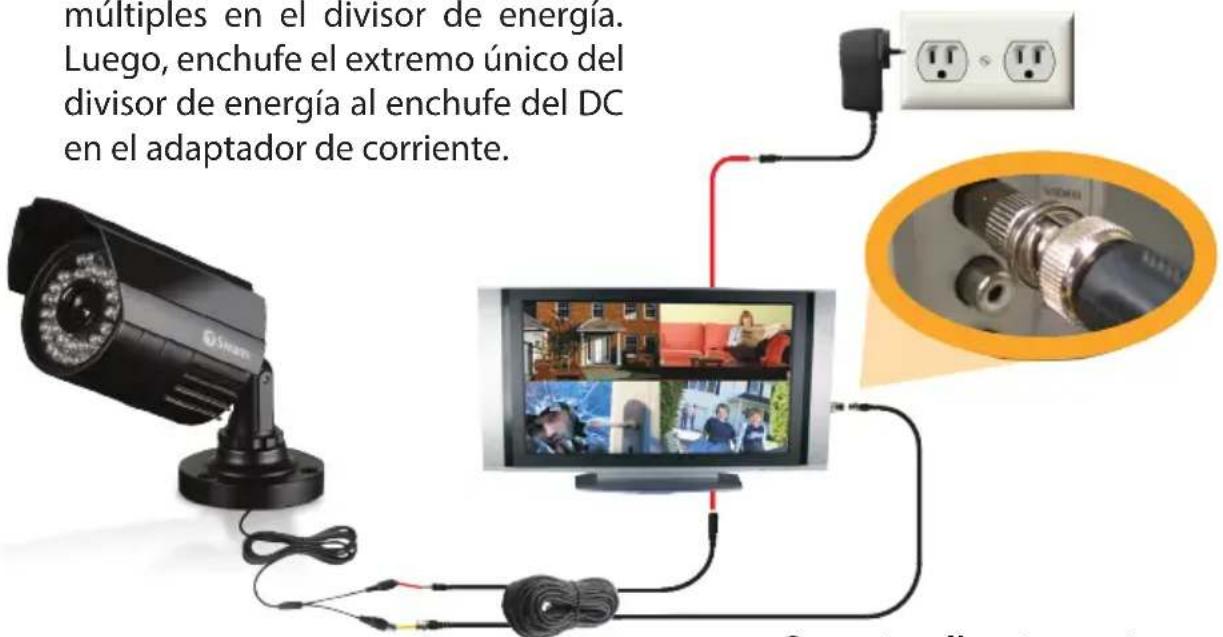

Conectar directamente a un TV:

Conectar el adaptador provisto BNC a RCA al cable conector BNC y luego conectar a una entrada disponible en su TV.

Montaje de la Cámara

2 1 3

El soporte de la PRO-535 es completamente adaptable. Ante la primera impresión puede pensar que limita las opciones que tiene para montar y apuntar la cámara, pero esto no es así. El soporte de la PRO-535 puede adaptarse de infinitas maneras, es como el cubo Rubik de los soportes de las cámaras CCTV!

Tiene tres puntos de articulación. El más obvio es el codo ajustado con una tuerca que puede fijar con la mano y se encuentra en el centro del soporte (1). Este es muy obvio y claro; desajuste la tuerca, ajústelo en la posición que desee y vuelva a ajustar la tuerca para fijarlo en su lugar.

El segundo punto de articulación (2) es la articulación radial donde el cuello del soporte se adjunta a la base. Para ajustar esta articulación, desajuste el aro de bloqueo rotándolo hacia la izquierda. Rote la cámara y el soporte en la posición que lo desee y vuelva a ajustar el aro de bloqueo. Con los puntos de articulación 1 y 2, puede apuntar la cámara en casi cualquier dirección.

El punto 3, ubicado donde la cámara se adjunta al soporte, se ajusta con una tuerca de bloqueo. Como en el punto 2, es una articulación radial que le permite rotar la cámara de modo que, independientemente de la configuración de los puntos 1 y 2, la cámara siga apuntando hacia arriba. Simplemente desajuste la tuerca, rote la cámara hacia arriba (para que en las imágenes realmente se vea hacia arriba) y, después, ajuste la tuerca para ajustarla en el lugar.

Por supuesto, siempre habrá algunos casos en los que la cámara y el soporte no podrán ajustarse en la posición que desea montarlos. Tal vez tiene un toldo o una tubería en un punto estratégico. En esos casos, le sugerimos que obtenga un soporte de montaje, que puede conseguir en cualquier buena ferretería.

Resolviendo Problemas

En el equipo DVR de marca Swann aparece la leyenda Video Loss (video perdido), cuando deberían aparecer las imágenes de la cámara.	Revise que el cable de extensión esté debidamente conectado a la cámara, y que la conexión esté bien hecha en la posterior del DVR. También asegúrese que la cámara tiene corriente, conectándola a un Segundo tomacorriente.
Cuando veo mi cámara en la noche solo veo una mancha brillante y nada de imagen.	La Visión Nocturna se reflejará cuando brille a través de una ventana. Mueva la cámara al otro lado de la ventana o a otra ubicación.
El Cable de Extensión BNC no se conecta a mi televisión.	Conecte el adaptador BNC a RCA al extreme del Cable de Extensión y conecte a la televisión.

Centro de asistencia técnica

Información sobre la garantía

Swann Communications garantiza este producto por defectos de fabricación y material, por un período de un (1) año a partir de la fecha original de compra. Usted deberá presentar su recibo como prueba de la fecha de compra para validar la garantía. Cualquier unidad que se compruebe defectuosa durante el período antes citado será reparada sin cobrar los repuestos o la mano de obra, o será sustituida, a discreción exclusiva de Swann. La reparación o sustitución se garantizará por noventa días o por el período que falte de la garantía original de un año, el que resulte más largo de los dos. El usuario final asume los costos de fletes incurrido para enviar el producto a los centros de reparación de Swann. El usuario final se responsabiliza de los costos de envío en que incurran cuando envía desde y hacia cualquier país distinto al país de origen.

La garantía no cubre daños accidentales, circunstanciales o que resulten del uso o la imposibilidad de utilizar este producto. Cualquier costo asociado con la adaptación o remoción de este producto por parte de un vendedor o de otra persona, o cualquier costo asociado con el uso del mismo son responsabilidad del usuario final. Esta garantía aplica exclusivamente al comprador original del producto, y no es transferible a terceros.

Si el usuario final o un tercero hacen modificaciones no autorizadas a cualquier componente o si hay evidencia de mal uso o abuso del dispositivo, se anularán todas las garantías.

Swann

Verificación de la FCC:

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para aparatos digitales Clase B, de acuerdo con la parte 15 de la FCC. Estos límites están diseñados para proveer protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia dañina en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se alienta al usuario intentar corregir la interferencia mediante una o más de las siguientes medidas:

• Reoriente o cambia de ubicación la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma en un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico en radio/televisión con experiencia por ayuda.

Estos dispositivos cumplen con la parte 15 del Reglamento de la FCC. El funcionamiento está sujeto a las dos siguientes condiciones:

(1) Estos aparatos no deben causar interferencia dañina, y
(2) Estos aparatos deben aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado
