Type de produit	Lentille de Fresnel pour lampe LED avec monture Bowens
Modèle	Neewer CSF10
Plage de mise au point	10° à 35°
Angle de faisceau réglable	Oui, de 10° à 35°
Monture	Bowens (compatible avec la plupart des têtes de lampe à monture Bowens)
Poids	4,13 kg (9,1 lb)
Température de fonctionnement	-10°C à 40°C
Température de stockage	-20°C à 65°C
Contenu de l'emballage	Lentille de Fresnel, volets coupe-flux, sac de transport, notice d'utilisation
Fonctions principales	Focalisation et contrôle précis du faisceau lumineux
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et un détergent doux, sécher avec un chiffon propre
Sécurité	Ne pas regarder directement la source lumineuse ; ne pas toucher les parties chaudes à mains nues ; manipuler la lentille avec précaution ; sécuriser tous les verrous pendant l'utilisation
Pièces détachées et réparabilité	Pièces de rechange non spécifiées ; ne pas démonter les composants non mentionnés dans le manuel

FOIRE AUX QUESTIONS - CSF10 Neewer

Comment installer la lentille de Fresnel CSF10 sur une lampe ?

Insérez la partie de connexion de la lentille dans la monture Bowens de la tête d'éclairage, puis tournez-la dans le sens des aiguilles d'une montre pour la verrouiller.

Comment démonter la lentille de Fresnel ?

Appuyez sur le bouton de verrouillage de la tête d'éclairage tout en tournant la lentille dans le sens inverse des aiguilles d'une montre pour la détacher de la monture Bowens.

Comment installer les volets coupe-flux ?

Positionnez les pièces du système de verrouillage vers l'extérieur, insérez la lentille en diagonale dans la fente d'installation, puis enfoncez-la dans les trous de montage et repoussez les pièces des coins.

Quel est l'angle de faisceau de la CSF10 ?

L'angle de faisceau est réglable de 10° à 35°, avec une mise au point continue.

Quelle est la température maximale de fonctionnement ?

La température de fonctionnement est de -10°C à 40°C, et la température de stockage de -20°C à 65°C.

Puis-je utiliser la CSF10 avec d'autres marques de lampes ?

Oui, la lentille est équipée d'une monture Bowens standard, compatible avec la plupart des têtes de lampe utilisant ce type de monture, comme le Neewer CB300B.

La lentille de Fresnel chauffe-t-elle ?

Oui, il est normal que la température de l'accessoire augmente lors de l'utilisation. Ne touchez jamais l'intérieur à mains nues.

Comment nettoyer la lentille de Fresnel ?

Utilisez un chiffon doux et un détergent doux pour nettoyer, puis séchez avec un chiffon propre. Évitez les produits abrasifs.

Que faire si la lentille est endommagée ?

Ne démontez pas les composants vous-même. Contactez le service client de Neewer pour obtenir des instructions de réparation ou de remplacement.

Quelles sont les précautions de sécurité importantes ?

Ne regardez pas directement la source lumineuse, maintenez la stabilité de l'appareil lors du remplacement de composants, et sécurisez tous les verrous avant utilisation.

MODE D'EMPLOI CSF10 Neewer

⚠️ Ne regardez pas directement la source lumineuse lors de l'utilisation de l'éclairage à LED pour éviter d'endommager les yeux.
Lors de l'utilisation avec des lampes de studio, il est tout à fait normal que la température de cet accessoire augmente. Ne ne touchez jamais à mains nues, surtout à l'intérieur.
La lentille de Fresnel est fragile et doit être manipulée délicatement pour ne pas l'endommager.
Pour éviter que l'appareil ne tombe, veuillez sécuriser la lentille de Fresnel et les accessoires avant de faire la mise au point.

Contenu du paquet

1 x Lentille de Fresnel

1 x Coupe-flux

1 x Sac de transport
1 x Notice d'utilisation

Installation

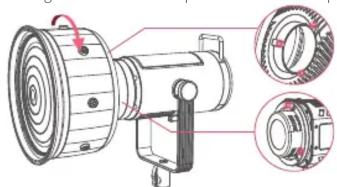

Installation de la lentille de Fresnel

(en utilisant le NEEWER CB300B à titre d'exemple) :

Insérez la partie de connexion de la lentille de Fresnel dans la monture Bowens de la tête d'éclairage CB300B et tournez-la dans le sens des aiguilles d'une montre pour la verrouiller en place.

Démontage de la lentille de Fresnel

(en prenant l'exemple du NEEWER CB300B) :

Appuyez sur le bouton de verrouillage situé sur la partie supérieure de la tête d'éclairage CB300B pour la retirer. En même temps, tournez la lentille de Fresnel dans le sens inverse des aiguilles d'une montre et détachez-la de la monture Bowens. Veillez à ce que les deux actions soient effectuées de manière simultanée afin de démonter la lentille de Fresnel.

Installation des volets coupe-flux :

① Tout d'abord, positionnez les pièces du système de verrouillage des volets coupe -flux vers l'extérieur pour vous assurer qu'ils n'obstruent pas le trou de montage

② Insérez la lentille de Fresnel avec le cadre positionné légèrement en diagonale dans la fente d'installation des volets coupe-flux.

③ Insérez la lentille de Fresnel dans les trous de montage des volets coupe-flux, puis repoussez les pièces des coins qui retiennent tout en position pour terminer l'installation, comme indiqué dans l'image.

Performances

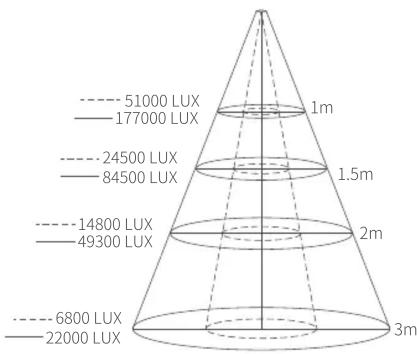

Diagramme de distribution de l'éclairement central (utilisant CB300B 5600K comme exemple) :

Mesuré à 1 mètre de la source lumineuse.

---- Projecteur —— Projecteur orientable

Note : Les valeurs d'éclairement sont des moyennes et peuvent légèrement varier selon les différentes lampes utilisée.

Remarques

1. Évitez le contact direct des yeux avec la lumière pour éviter tout risque de déficience visuelle.
2. Ne démontez pas les composants non mentionnés dans le manuel, sauf sur instruction d'un membre de notre équipe d'assistance à la clientèle.
3. Assurez-vous que tous les boutons et les mécanismes de verrouillages sont bien verrouillés pendant l'utilisation.
4. Maintenez la stabilité de l'appareil lors du retrait ou du remplacement de composants pour éviter tout risque de chute accidentelle.
5. Protéger la lentille des chocs physiques et des collisions avec d'autres produits.
6. Nettoyez régulièrement le produit avec un chiffon doux et un détergent doux, puis séchez-le avec un chiffon propre.
7. Lorsque l'appareil n'est pas utilisé pendant une période prolongée, rangez-le dans un endroit à l'abri de la poussière de de l'humidité.

Spécifications

Modèle	CSF10
Plage de mise au point	De 10 à 35°
Angle du faisceau réglable	Angle de faisceau variable dans la plage lumineuse de 10° à 35°.
Température de fonctionnement	-10°C~40°C
Température de stockage	-20°C~65°C
Poids du produit	9,1lb/4,13kg
