Type de produit	Lampe de studio LED
Marque	Neewer
Modèle	AS600B
Température de couleur	2700 K - 6500 K
Luminosité réglable	0 % - 100 %
Indice de rendu des couleurs (IRC)	IRC ≥ 96, TLCI ≥ 98
Éclairement maximal (avec réflecteur intensificateur)	200 000 lx à 1 m
Éclairement maximal (avec diffuseur standard)	99 000 lx à 1 m
Modes d'effets spéciaux	12 (éclair, paparazzi, ampoule, explosion, soudure, etc.)
Puissance d'entrée	720 W
Tension d'entrée	AC 100-240 V, DC 48 V / 15 A
Puissance de sortie	600 W
Poids (tête de lampe)	5 kg (± 10 %)
Poids (boîtier de contrôle et d'alimentation)	3,74 kg
Contenu du paquet	Boîtier de contrôle et d'alimentation, câble de connexion, câble d'alimentation, réflecteur, cache de protection, fil en acier, sac de transport, notice, super clamp
Contrôle	DMX512, 2,4 GHz, Bluetooth (via application Neewer)
Modes de gradation	4 courbes de gradation
Monture	Bowens (compatible avec accessoires standard)
Alimentation	Secteur ou batterie V-mount (14,8 V / 26 V, courant > 10 A, batterie non fournie)
Ventilation	Modes automatique, haute vitesse, moyenne, silencieux
Entretien et nettoyage	Utiliser un chiffon doux, éviter produits chimiques, ne pas immerger
Sécurité	Ne pas regarder directement la source lumineuse, ne pas démonter, utiliser un câble d'alimentation homologué, éviter l'humidité

FOIRE AUX QUESTIONS - AS600B Neewer

Comment régler la température de couleur ?

En mode CCT, appuyez brièvement sur le bouton SET pour accéder au réglage de la température de couleur, puis tournez le bouton SET pour ajuster la valeur entre 2700 K et 6500 K. Appuyez à nouveau sur SET pour valider.

Comment utiliser le contrôle DMX ?

Appuyez brièvement sur le bouton MODE pour sélectionner le mode DMX, puis appuyez sur SET pour l'activer. Ensuite, tournez le bouton SET pour choisir l'adresse DMX (de 0 à 99). Connectez le câble DMX au port DMX-IN du boîtier de contrôle.

Quelle est la puissance maximale de la lampe ?

La puissance de sortie maximale est de 600 W. La puissance d'entrée est de 720 W sous une tension AC 100-240 V.

Peut-on utiliser la lampe sur batterie ?

Oui, le boîtier de contrôle et d'alimentation dispose d'une plaque standard pour batterie V-mount (14,8 V / 26 V, courant > 10 A). La batterie n'est pas fournie.

Comment installer le réflecteur ?

Retirez d'abord le cache de protection en appuyant sur le bouton de libération et en tournant dans le sens antihoraire. Ensuite, alignez les parties métalliques du réflecteur avec les trous de la monture Bowens et tournez dans le sens horaire jusqu'au déclic.

Comment réinitialiser la lampe aux paramètres d'usine ?

Appuyez brièvement sur le bouton MODE pour sélectionner RESET ALL SETTINGS, puis appuyez sur SET. Dans la boîte de dialogue, choisissez 'OUI' pour confirmer la réinitialisation.

Quels sont les modes de ventilation disponibles ?

Appuyez brièvement sur le bouton ON/OFF pour parcourir les modes : automatique, haute vitesse, moyenne et silencieux.

Comment connecter la lampe en Bluetooth ?

Accédez au menu en appuyant sur MENU, tournez le bouton SET pour sélectionner INFINITY MODE, puis appuyez sur SET. Choisissez Bluetooth et suivez les instructions de l'application Neewer (scannez le QR code fourni).

Quel est le poids de la lampe ?

La tête de lampe pèse environ 5 kg (± 10 %), et le boîtier de contrôle et d'alimentation pèse environ 3,74 kg.

Que contient l'emballage ?

L'emballage comprend : boîtier de contrôle et d'alimentation, câble de connexion, câble d'alimentation, réflecteur, cache de protection, fil en acier, sac de transport, notice d'utilisation et super clamp.

MODE D'EMPLOI AS600B Neewer

Afin de garantir votre sécurité et des autres personnes, veuillez lire attentivement les précautions d'emploi suivantesavant d'utiliser ce produit. Nous vous conseillons de porter une attention particulière aux précautions soulignées dans le manuel. Vérifiez le produit avant de l'utiliser et ne pas l'utiliser s'il y a des pièces endommagées.

※ Ne pas installer l'éclairage à proximité de matériaux inflammables.

※ N'utilisez pas par temps de pluie, d'humidité ou dans d'autres conditions météorologiques défavorables.

※ Il est conseillé d'utiliser une brosse de sèche-cheveux ou un papier fin propre pour éliminer la poussière et l'humidité.

※ Gardez ce produit hors de la portée des enfants et des animaux domestiques.

※ Évitez une exposition prolongée de ce produit à la lumière directe du soleil.

※ Ne rangez pas ce produit en plein soleil.

※ Éteignez et débranchez l'alimentation avant tout entretien du produit, et éteignez l'alimentation lors de l'installation ou du retrait des accessoires.

※ Évitez d'obstruer ou de couvrir les trous de ventilation.

※ N'utilisez pas d'agents chimiques ou de liquides pour nettoyer ce produit.

※ N'immergez aucune partie de ce produit dans un liquide.

※ Ne tentez pas de désassembler ou de réparer ce produit vous-même.

※ L'éclairage de studio peut devenir chaude pendant l'utilisation. Ces composants ne doivent pas être touchés avec les mains nues.

FR

Contenu du paquet

1 x Boîtier de contrôle et d'alimentation

1 x Câble de connexion

1 x Câble d'alimentation

1 x Réflecteur

1 x Cache de protection

1 x Fil en acier

1 x Sac de transport

1 x Sac de transport

1 x Notice

1 x Super clamp

01

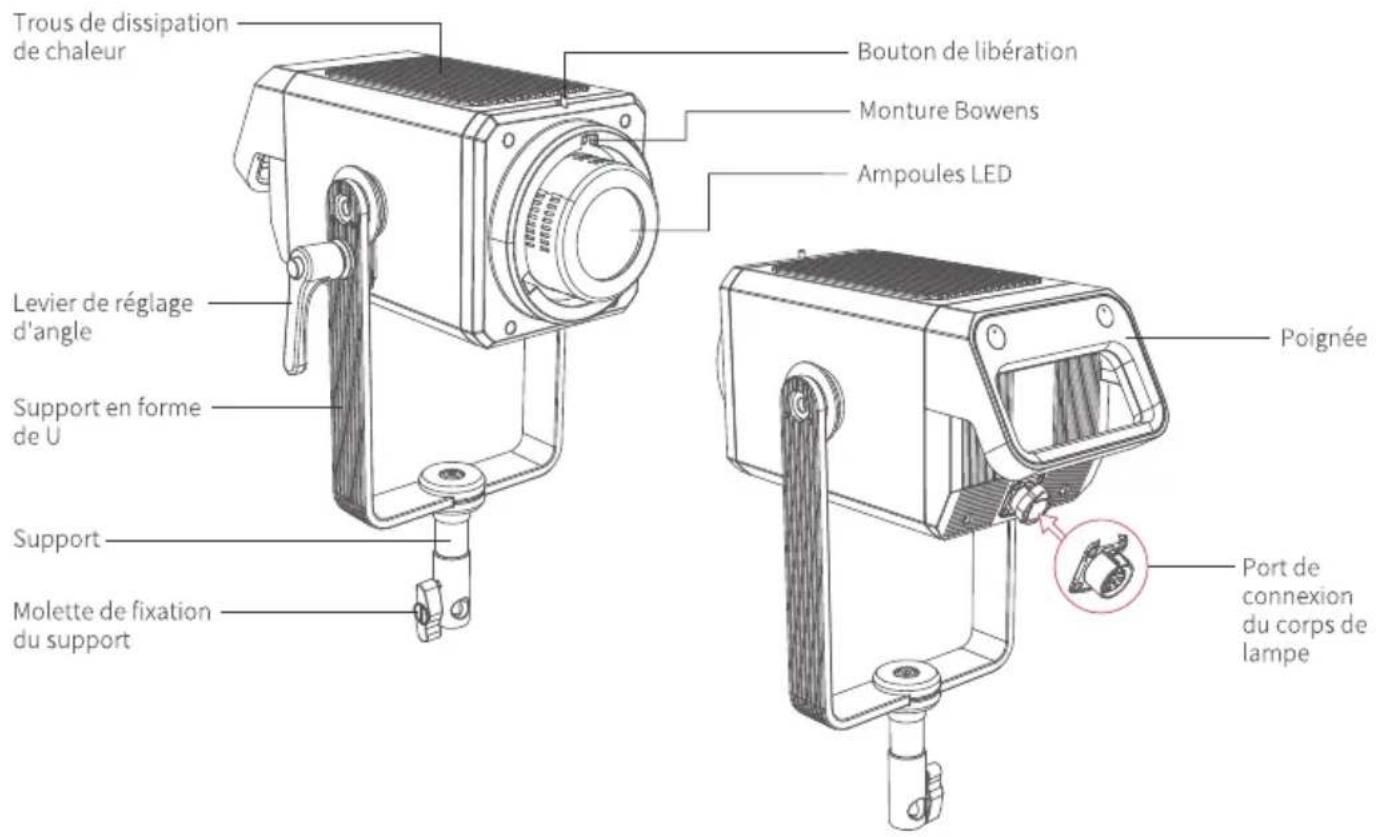

Illustration du produit

Trous de dissipation de chaleur Bouton de libération Monture Bowens Ampoules LED Levier de réglage d'angle Support en forme de U Support Molette de fixation du support Poignée Port de connexion du corps de lampe

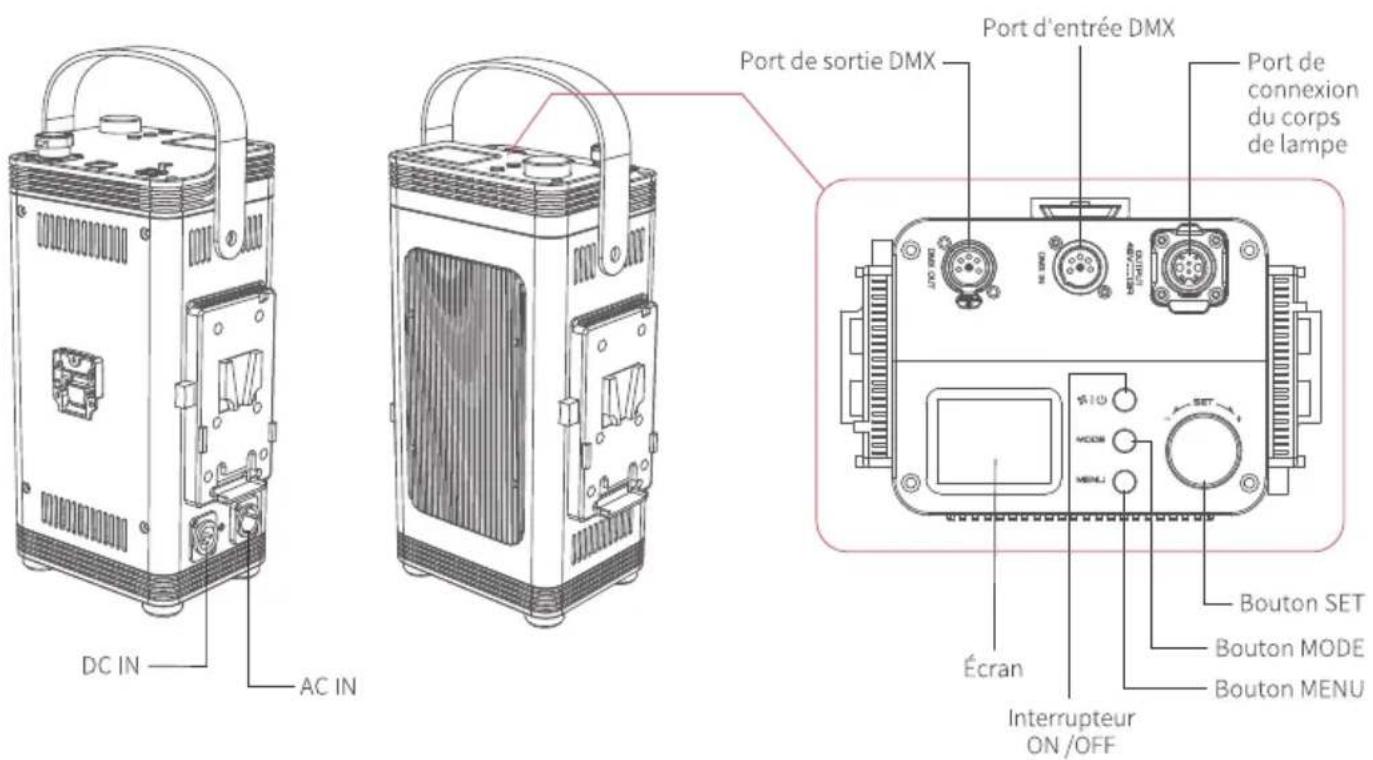

Illustration du produit

FR

DC IN AC IN Port de sortie DMX Port d'entrée DMX Port de connexion du corps de lampe Écran Interrupteur ON/OFF Bouton SET Bouton MODE Bouton MENU

Installation

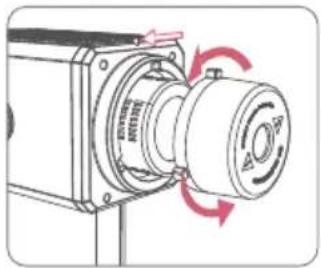

① Retrait du cache de protection en plastique : Appuyez sur le bouton de libération situé sur le dessus du corps de la lampe, puis tournez le cache de protection dans le sens antihoraire pour le retirer.

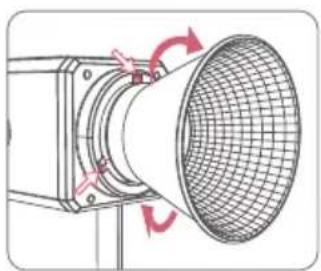

② Installation du réfécteur : Alignez les pièces carrées en métal avec les trous de forme carrée de la monture Bowens, puis tournez le réflecteur dans le sens horaire jusqu'à entendre un son de 'clic' ce qui indique qu'il est correctement installé.

③ Retrait du réflecteur : Appuyez sur le bouton de libération situé sur le dessus du corps de la lampe, puis tournez le réflecteur dans le sens antihoraire pour le retirer.

FR

Installation

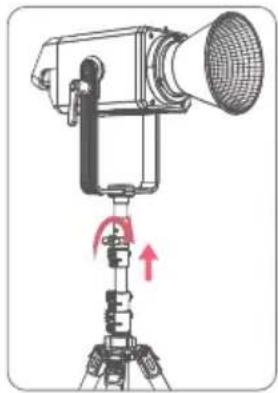

④ Installation sur le trépied : Insérez la vis du trépied dans le trou de du support, puis tournez la molette de fixation du support dans le sens des aiguilles d'une montre pour le fixer.

⑤ Retrait du trépied : Tournez la molette de fixation du support dans le sens inverse des aiguilles d'une montre pour la desserrer et la séparer du trépied.

Mode d'emploi

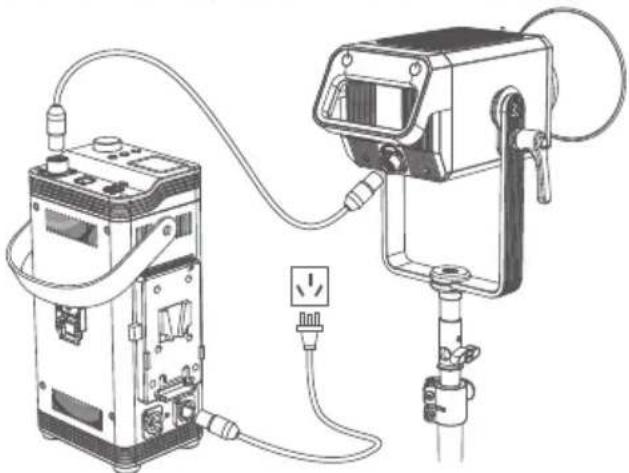

Alimentation:

Avant d'allumer l'éclairage, connectez le câble d'alimentation à la prise électrique et à l'interface d'entrée CA sur le boîtier de commande et d'alimentation. Ensuite, utilisez le câble de connexion pour établir une liaison entre le boîtier et le port de connexion de la tête de lampe.

Le boîtier de commande et d'alimentation comprend une plaque standard pour l'alimentation par batterie V-mount. Il prend en charge des batteries de 14,8 V /26 V, avec un courant supérieur à 10 A. Remarque : les batteries sont disponibles à l'achat et ne sont pas fournies avec l'éclairage AS600B.

FR

Mode d'emploi

ON/OFF et Modes de Ventilation:

- Appuyez longuement sur le bouton MARCHE / ARRET pour allumer ou éteindre l'appareil. - Appuyez brièvement sur ce même bouton pour choisir l'un des modes de ventilation : mode automatique, mode haute vitesse, mode vitesse moyenne et mode silencieux.

Bouton MODE:

- Appuyez brièvement sur le bouton MODE pour parcourir les modes intégrés : CCT, FX, SOURCE MATCHING et FAVORITE. - Appuyez longuement sur le bouton MODE pour désactiver tous les boutons. Dornéavant, aucune opération ne sera possible. Appuyez de nouveau longuement sur le bouton MODE pour activer tous les boutons.

Mode CCT/Luminosité:

- Appuyez brièvement sur le bouton MODE pour entrer en mode CCT. - Appuyez brièvement sur le bouton SET pour accéder au réglage de la luminosité, puis tournez le bouton pour régler la luminosité de 0% à 100%.

Mode d'emploi

5000K +13

Mode CCT/Température de couleur:

Appuyez brièvement sur le bouton SET pour accéder au mode de réglage de la température de couleur. Tournez le bouton SET pour ajuster la valeur de la température de couleur, puis appuyez brièvement sur le bouton SET pour terminer.

Scènes d'effets spéciaux FX:

Appuyez brièvement sur le bouton MODE pour entrer en mode FX. Tournez le bouton SET pour choisir un effet spécial de F01 à F12.

Types de scènes d'effets spéciaux:

Éclair

Paparazzi

Ampoule

Explosion

Soudure

Flash CCT

Impulsion CCT

Bougie

Boucle CCT

Boucle INT

Écran de

Feux
télévision

FR

Mode d'emploi

Mode de personnalisation du menu:

• Appuyez brièvement sur le bouton MENU pour entrer ou sortir du menu personnalisé.
• Tournez le bouton SET pour personnaliser différents modes.

OFF-LOCK ON/OFF MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOS MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOSO MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS0 MOS1

Courbe de gradation:

• Appuyez brièvement sur le bouton MENU puis tournez le bouton SET jusqu'à ce que "DIMMING CURVE" s'affiche. Appuyez sur le bouton SET pour confirmer que c'est le réglage que vous souhaitez modifier.
• Tournez le bouton SET pour choisir le type de courbe dont il y a quatre types.

Types de courbes de gradation:

06

Mode d'emploi

R0-800V MODE 2.4G +100 +300V ←

Mode Infinity /2,4G:

- Appuyez brièvement sur le bouton MENU pour accéder au menu, puis tournez le bouton SET pour sélectionner "INFINITY MODE", et appuyez sur le bouton SET pour confirmer votre choix. - Tournez le bouton SET pour choisir entre le mode Bluetooth ou 2,4G, puis appuyez brièvement sur le bouton SET pour valider le réglage.

2.44 CHANNEL +15

Mode 2,4 GHz:

- En mode 2,4 GHz, tournez le bouton SET pour sélectionner "2.4G CHANNEL", puis appuyez brièvement sur le bouton SET pour confirmer votre choix. - Tournez le bouton SET pour passer entre les canaux 0 à 99, puis appuyez brièvement sur le bouton SET après avoir choisi l'un des canaux.

Appuyez brièvement sur le bouton MENU pour entrer dans le menu, puis tournez le bouton SET pour sélectionner 'INFINITY RESET', et appuyez brièvement sur le bouton SET pour ouvrir la boîte de dialogue. Sélectionnez "YES" pour confirmer la réinitialisation du mode INITY.

REMARQUE : Pour profiter de l'application Neewer et contrôler l'éclairage depuis votre téléphone portable, il vous suffit de scanner le QR Code fourni pour accéder au guide qui explique son fonctionnement.

FR

Mode d'emploi

OUTPUT MODE 510Ω MOSSEM MPUL

Modes de luminosité:

- Appuyez brièvement sur le bouton MODE pour sélectionner le "OUTPUT MODE", puis appuyez brièvement sur le bouton SET pour confirmer votre choix. - Tournez le bouton SET pour basculer entre CL (Mode de luminosité constante) / CP (Mode de sortie de puissance maximale).

DMX H2000 H2001 H2002 H2003 H2004 H2005 H2006 H2007 H2008 H2009 H2010 H2011 H2012 H2013 H2014 H2015 H2016 H2017 H2018 H2019 H2020 H2021 H2022 H2023 H2024 H2025 H2026 H2027 H2028 H2029 H2030 H2031 H2032 H2033 H2034 H2035 H2036 H2037 H2038 H2039 H2040 H2041 H2042 H2043 H2044 H2045 H2046 H2047 H2048 H2049 H2050 H2051 H2052 H2053 H2054 H2055 H2056 H2057 H2058 H2059 H2060 H2061 H2062 H2063 H2064 H2065 H2066 H2067 H2068 H2069 H2070 H2071 H2072 H2073 H2074 H2075 H2076 H2077 H2078 H2079 H2080

Mode DMX:

- Appuyez brièvement sur le bouton MODE pour sélectionner "DMX", puis appuyez brièvement sur le bouton SET pour le valider. - Tournez le bouton SET pour choisir ON/OFF.

DWKADDRESS +125 +100 +80 +60 +40 +20 +0 -10 -30 -50 -70 -90 -110

DMX Address:

- Après l'activation du mode DMX, tournez le bouton SET pour sélectionner "DMX ADDRESS". Appuyez sur le bouton SET pour valider votre choix. - Tournez le bouton SET pour choisir l'adresse DMX (le terme 'adresse DMX' est un autre nom pour un canal).

Mode d'emploi

OUTPUT MODE U10

Mode Studio:

- Appuyez brièvement sur le bouton MODE pour sélectionner "STUDIO MODE", puis appuyez brièvement sur le bouton SET pour confirmer votre choix. - Tournez le bouton SET pour sélectionner "ON"

REMARQUE : Ce réglage sera automatiquement sauvegardé pour la prochaine fois que l'éclairage sera mis en marche et ne nécessitera aucune configuration future

Réinitialisation d'usine:

Appuyez brièvement sur le bouton MODE pour sélectionner "RESET ALL SETTINGS", puis appuyez sur SET pour ouvrir la boîte de dialogue. Sélectionnez "OUI" pour confirmer que vous souhaitez réinitialiser l'éclairage aux réglages d'origine.

Mode d'emploi

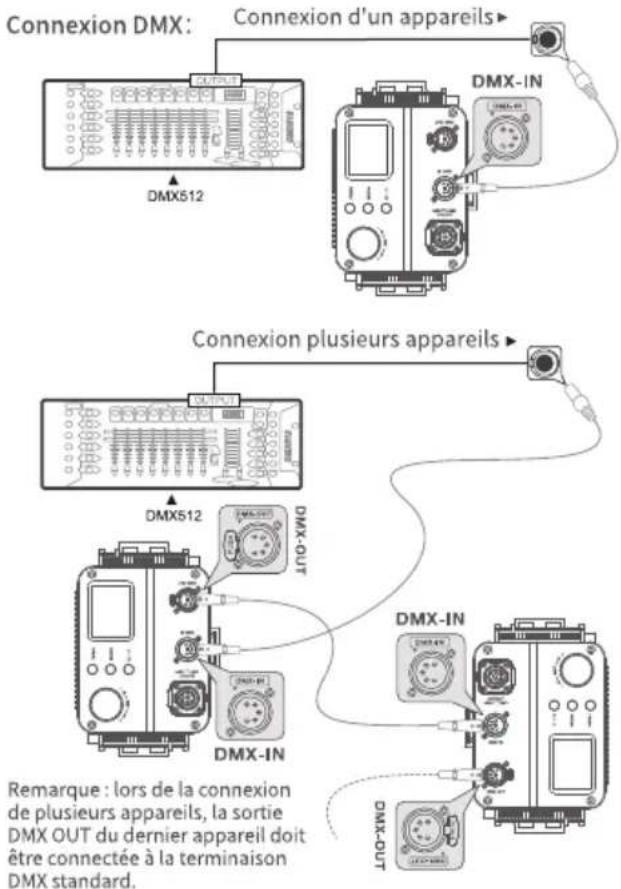

Connexion DMX: Connexion d'un appareils DMX512 DMX-IN Connexion plusieurs appareils DMX512 DMX-OUT DMX-IN Remarque : lors de la connexion de plusieurs appareils, la sortie DMX OUT du dernier appareil doit être connectée à la terminaison DMX standard.

Aube	5000K
Journée	5500K
Lumière du jour	6500K
Lampe à incandescence	3200K
Éclairage vidéo	3300K
Lampe pilote	3400K
Lampe au dysprosium	5600K
Lampe au dysprosium lumière du jour	6000K
Lampe halogène blanc chaud	2700K
Lampe halogène blanc	4300K
Lampe xénon à arc court	6200K

FR

Caractéristiques techniques

Modèle	AS600B
Température de couleur	2700-6500K
Luminosité	0.0%-100%
Indice de rendu des couleurs (IRC)	IRC ≥slant 96, TLCI ≥slant 98
Illuminance maximale (Diffuseur standard)	99000lx (1m)
Illuminance maximale (réflecteur intensificateur de lumière)	200000lx (1m)
Modes d'effets spéciaux	12
Puissance d'entrée	720W
Tension d'entrée	AC100-240V, DC48V/15A
Puissance de sortie	600W
Poids	Poids de la lampe: 5kg ( ± 10% )Boîtier de contrôle et d'alimentation: 3,74kg

* Le réflecteur intensificateur de lumière est vendu séparément.

Précautions d'emploi

1. Ne regardez jamais l'éclairage directement pour ne pas endommager les yeux.
2. Ne modifiez pas ou ne démontez pas les fils électriques.
3. Ne modifiez pas la carte de circuit ou ne désassemblez pas le produit.
4. Utilisez toujours le câble d'alimentation fourni ou un autre câble homologué.
5. Évitez d'utiliser de l'alcool ou des nettoyants liquides sur le produit
6. Ne soumettez pas le produit à une quelconque forme d'impact physique.
7. Évitez une exposition prolongée au soleil.
8. Débranchez le câble d'alimentation lorsque le produit n'est pas utilisé.
9. Utilisez un chiffon doux pour nettoyer le produit.
10. Le non-respect de ces directives annulera automatiquement la garantie

Avertissement concernant la batterie

1. N'essayez pas de détacher, modifier et réparer la batterie par vous-même. Toute opération non autorisée peut provoquer une fuite de la batterie, une surchauffe, une brûlure et d'autres dangers.
2. Assurez-vous d'utiliser les chargeurs fournis ou certifiés pour éviter les surcharges et les raccourcis.
3. Si une vitesse de charge inhabituelle et un clignotement du voyant se produisent, veuillez arrêter la charge et contacter immédiatement notre service client.
4. Tenir à l'écart des objets inflammables et explosifs.
