Type de produit	Nettoyeur haute pression
Marque	Simpson
Modèle	Megashot MS61404S
Alimentation	Essence (moteur 4 temps)
Type de moteur	Thermique à essence
Débit d'eau requis	5 GPM minimum
Pression d'eau requise	20 PSI minimum
Buses incluses	Rouge (0°), Jaune (15°), Vert (25°), Blanc (40°), Noir (savon)
Fonction détergent	Oui, via buse noire et tuyau de siphonnage
Mise en marche	Démarreur à enrouleur manuel
Verrouillage de sécurité	Gâchette verrouillable
Protection pompe	Soupape de décharge thermique
Capteur niveau d'huile bas	Oui (arrêt automatique du moteur)
Entretien pompe	Sans entretien (huile préremplie en usine)
Nettoyage des buses	Outil de nettoyage fourni
Filtre d'entrée d'eau	Oui, amovible et nettoyable
Garantie pompe	2 ans
Garantie cadre	5 ans
Garantie accessoires	90 jours
Usage	Domestique (non commercial)

FOIRE AUX QUESTIONS - Megashot MS61404S Simpson

Comment démarrer le nettoyeur haute pression Simpson Megashot MS61404S ?

Assurez-vous que l'alimentation en eau est connectée et que l'air est purgé de la pompe. Mettez l'interrupteur du moteur sur ON, ouvrez la vanne de carburant (si présente), placez le starter sur CHOKE pour un moteur froid, puis tirez lentement sur le cordon du démarreur jusqu'à résistance avant de tirer rapidement. Une fois démarré, réglez le starter sur RUN.

Comment utiliser le détergent avec ce nettoyeur haute pression ?

Fixez le tuyau de détergent à la pompe, plongez l'extrémité filtrée dans le détergent, installez la buse noire (savon) sur la lance, puis actionnez la gâchette. Après utilisation, rincez le système en faisant passer de l'eau propre.

Que faire si la pression du jet est faible ou nulle ?

Vérifiez que l'alimentation en eau fournit au moins 5 GPM à 20 PSI. Purgez l'air de la pompe en actionnant la gâchette sans buse. Nettoyez la buse ou le filtre d'entrée d'eau si obstrués.

Comment nettoyer une buse obstruée ?

Arrêtez le moteur, coupez l'eau, relâchez la pression, retirez la buse, puis utilisez l'outil de nettoyage fourni pour dégager l'obstruction. Rincez à l'eau claire pendant 30 secondes.

Quel type d'essence utiliser ?

Utilisez de l'essence sans plomb propre et fraîche avec un indice d'octane minimum de 87, ne contenant pas plus de 10 % d'éthanol (E10). N'utilisez pas d'essence de plus de 30 jours.

Comment entreposer le nettoyeur haute pression par temps de gel ?

Videz le réservoir de carburant, vidangez l'huile moteur, utilisez un stabilisateur de carburant, puis appliquez la protection de pompe Simpson pour éviter les dommages du gel. Rangez-le dans un endroit propre et sec.

Quel équipement de protection individuelle est recommandé ?

Portez des bouchons d'oreilles, des lunettes de sécurité Z87.1, un pantalon long, une chemise à manches longues et des chaussures à semelles en caoutchouc.

Comment régler la pression de surface ?

Éloignez la buse de la surface pour réduire la pression, ou utilisez la buse blanche (40°) pour un jet plus large et moins puissant. Certains modèles ont un bouton de réglage manuel du déchargeur.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, la bougie d'allumage, l'interrupteur, la vanne de carburant et le capteur de niveau d'huile. Purgez la pression d'eau dans la pompe en actionnant la gâchette.

Comment purger l'air de la pompe ?

Après avoir connecté les tuyaux et ouvert l'eau, pointez le pistolet dans une direction sécuritaire, appuyez sur la gâchette pendant 30 secondes jusqu'à ce que l'eau coule régulièrement et sans bulles.

MODE D'EMPLOI Megashot MS61404S Simpson

Pourcentage d'ethanol

15%—

30%-85%

LIRE ATTENTIVEMENT CE GUIDE AVANT L'UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entrainer des dommages matériels, des blessures graves et/ou la mort.

Si le laveur sous pression ne fonctionne pas ou si des pieces sont manquantes ou endommagées, veuillez NE PAS LE RETOURNER AU LIEU D'CHAT. Contactez notre service à la clientèle par téléphone au 1 877 362-4271 ou par courriel à [e-mail]

CONSERVEZ CE GUIDE POUR RÉFERENCE ULTÉRIEURE

REMARQUE : Les photographies et les schémas utilisés dans ce guide sont disponibles à titre indicatif uniquement et peuvent ne pas représentier votre modèle spécifique.

CONSERVER CE GUIDE POURUNE UTILISATION ULTRÉIREURE

Conservez ce guide pour toute reférence ultérieure. Ce guide doit être considéré comme faisant partie intégrante du produit et doit être conservé avec celui-ci. Ce guide doit être mis à la disposition de toute personne utilisant le(s) produit(s) qu'il couvre. Ce guide doit être conservé avec le(s) produit(s) concerné(s) en cas de vente à un nouveau propriétaire. Si le guide est endommagé, perdu ou inutilisable, vous pouvez télécharger une nouvelle copie à partir des pages du produit à l'adresse www.simpsoncleaning.com ou contacter le service clientèle en appelant le 1 877 362-4271.

Notez le numero de modulo, le numero de série et la date d'achat de ce produit dans les espaces prevus ci-dessous, puis conservez ce guide avec le(s) reçu(s) d'achat pour toute referencia ultérieure.

Numéro de

modèle :

Numéro de

série :

Date d'achat :

AVERTISSEMENT DE LA PROPOSITION 65 DE LA CALIFORNIE

Ce produit et les gaz d'échévement du moteur peuvent vous exposer à des produits chimiques connus dans l'État de Californie pour provoquer des cancers, des anomalies congenitales ou autres problèmes de reproduction. Pour plus d'informations sur la proposition 65 de l'État de Californie, consultez le site www.P65Warnings.ca.gov.

AVERTISSEMENT SUR LES HYDROCARBURES AROMATIQUES POLYCYCLIQUEES

L'élement du filtré à air et l'ensemble de la boîte à air peuvent contir des hydrocarbures aromatiques polycycliques (HAP). Certains HAP peuvent provoquer le cancer. Pour éviter toute exposition aux HAP, portez des gants lors de l'entretien du filtré à air.

Lire ce guide avant l'utilisation Instructions supplémentaires Symboles d'alerte de danger	4INSTRUCTIONS
CLAUSES DE NON-RESPONSABILITÉ EQUIPEMENT DE PROTECTION INDIVIDUELLE DéBALLAGE ASSEMBLAGE Installer la poignée à boulons Assembler le pistolet de pulvérisation Organiser les accessoires	6 7 7 8
EMPLACEMENT DES COMPOSANTS RACCORDEMENT DES TUYAUX PURGER L'AIR DE LA POMPE BUSES Sélection de la buse Installation de la buse	9 10 11 12 13 13 14
UTILISATION DE PRODUITS CHIMIQUES LISTE DE CONTROLLE DE FONCTIONNEMENT Emplacement Fonctionnement à haute altitude Conditions de fonctionnement Vérification de l'huile moteur Vérification du carburant	15 16 16 18 20

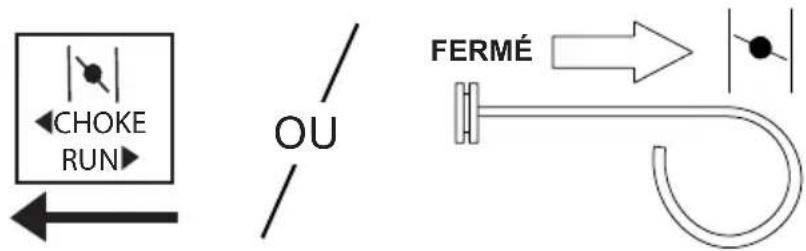

DémARRAGE DU MOTEUR ARRÊT DU MOTEUR	22 24

Termes	24CONSEILS D'UTILISATION
Préparation	24
Lavage sous pression	25
Réglage de la pression de surface	25
Réglage du bouton de commande manuelle du déchargeur pour régler la pression	25
	26DÉPANNAGE
	28ENTRETIEN
Entretien	28
Nettoyage du laveur sous pression	29
Raccords	29

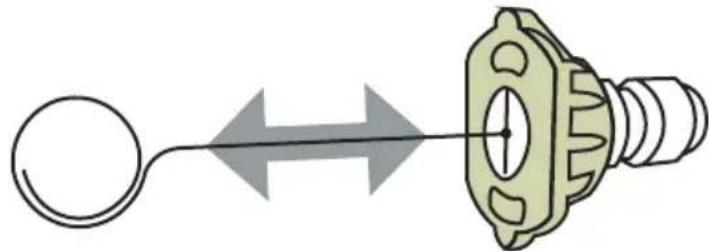

Nettoyage des buses	30
Filtre d'entrée d'eau	30
Entretien de la pompe	31
Entretien du moteur	31
	31ENTREPOSAGE ET TRA
Entreposependant deux mois ou moins	31
Entreposependant plus de deux mois	32
Transport	33
	34UTILISATION DE LA PRO
DE POMPE SIMPSON®	35GARANTIE

LIRE CE GUIDE AVANT L'UTILISATION

Ce guide contient des informations et des instructions de sécurité importantes. N'utilise pas ce produit avant d'avoir lu et compris toutes les instructions de sécurité, d'utilisation et d'entretien figurant dans ce guide. Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entraîner des dommages matériels, des blessures graves et/ou la mort.

REMARQUE : Les averissements et les précautions abordés dans ce guide ne peuvent pas couvir toutes les conditions et situations pouvant se produit. L'utilisateur doit comprendre que la sensibilisation et la prudence sont des facteurs qui ne peuvent pas etre integres a ce produit et quils doivent donc etre exerces par l'utilisateur.

INSTRUCTIONS SUPPLEMENTaires

En plus de ce guide, lisez attentivement toutes les instructions supplémentaires fournies sur et avec le produit, l'équipement annexe, les accessoires et le moteur qui alimente le produit. Portez une attention particuliere à toutes les règles de sécurité supplémentaires et aux instructions concernant les procédures de démarrage, d'utilisation et d'arrêt. Utilisez always les vêtements de protection recommandés qui peuvent être nécessaires pour utiliser l'équipement en toute sécurité.

SYMBOLS D'ALERTE DE DANGER

Veillez a bien comprendre les symboles de sécurité et les definiptions enumeratedes ci-dessous. Chaque symbole contient l'un des quatre mots suivants : DANGER, AVERTISSEMENT, ATTENTION, AVIS, indiquant différents niveaux de risque. Ces symboles sont utilisés tout au long de ce guide et sont suivis d'informations sur un danger précis, les conséquences de ce danger et des instructions sur la façon d'éviter ce danger. Si vous ne tenez pas compte de ces symboles et ne suivez pas les instructions qui leur sont fournies, vous risquez de subir des dommages matériels, des blessures et/ou la mort.

Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera des dommages matériels, des blessures graves et/ou la mort.

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entrainer des dommages matériels, des blessures graves et/ou la mort.

Indique une situation dangereuse qui, si elle n'est pas evitée, peut entrainer des dommages matériels et/ou des blessures légères à moderées.

Indique des informations considérées comme importantes, mais qui ne sont pas directement liées au danger.

PRATIQUES DANGEREUSES

Ne pas utiliser le produit en cas de fatigue ou sous l'emprise d'alcool ou de drogues. Restez vigilant à tout moment. Ne vous tenez pas trop loin et ne vous tenez pas sur une surface instable. N'utilise pas de nettoyeur haute pression lorsque vous estesbout sur une échelle. Le pistolet et le tube de pulverisation réagissant à la pression du jet et provoqueront un effet de rebond qui pourrait faire glisser, ou tomber, l'opérateur ou rediriger le jet. Une maitrise imparfaite du pistolet et de la lance peut provoquer des blessures à soi même et à autreui. Saisir solidement à deux mains le pistolet/tube de pulverisation. S'attendre à un effet de rebond lors de l'enclenchement de la détente. Ne jamais diriger la lance ou le jet vers une personne ou des animaux.

CAUTION

TRIPPING HAZARD

Lors du lavage à haute pression dans les espaces publics, des panneaux doivent être affichés indiquant de rester à l'ecart de la zone pendant le lavage à haute pression. De plus, des panneaux doivent être affichés indiquant que la surface peut être glissante et qu'il peut y avoir des risques de trèbuchement.

Une attention particulière doit être portée à la sécurité non seulement de l'opérateur du nettoyeur haute pression, mais également des personnes qui peuvent se couvert à proximité de la zone à nettoyer. La meilleure façon d'avertir les personnes sans méfiance est d'utiliser des panneaux de signalisation et des barrières.

Les barrières peuvent être aussi simples que des cônes de signalisation en plastique ou des barricades à l'aide de ceintures de barrière autour de la zone à nettoyer. N'oubliez pas que le lavage à pression peut déloger une chaussée faible ou cassée, la transformant en projectiles pouvant blesser d'autres personnes. Garder lesgens à l'écart de la zone est le meilleur moyen d'éviter les blessures.

La chaussée mouillée peut être glissante pour les personnes sans méfiance, causant des blessures causées par des glissades et des chutes. Les flexibles à haute et BASSE pression peuvent être des risques de trèbuchement. Séparer la zone et placer une signalisation appropriée peut réduire les blessures.

Examples de signes

Exemples de barrières

AVISAVI

Cet apparéil n'est pas destiné à être utilisé par des personnes ayant des capacities physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient été supervisées ou instruites concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils n'utilisent pas ou ne jouent pas avec l'appareil.

CLAUSES DE NON-RESPONSABILITÉ

• Tous les renseignements dans cette publication sont basés sur les derniers renseignements disponibles sur le produit au moment de l'impression. Le groupe FNA se réserves le droit demettre a jour,de modifier et/ou d'améliorer le produit et ce document à tout moment, sans préavis et sans encourir aucune obligation.
• Ce guide peut concerner plusieurs machines. Les images et les figures du guide ne doivent être utilisées qu'à titre de référence. Il peut y avoir des différences entre votre produit et les images, les schémas et les diagrammes de ce guide.

ÉQUIPEMENT DE PROTECTION INDIVIDuelle (EPI)

Il est important de comprendrequel équipement de protection individuelle (EPI) doit etreutilise lorsde l'utilisationdevoitraveleur sous pression.Des objets legers ou mal fixespeuventse transformer enprojectiles dangereux.Vous trouverez ci-dessus une listedes équipements de protection individuelle quidoiventetreutilisésa tout moment lors de l'utilisationd'unlaveur sous pression.

Ouié : Bouchons d'oreilles ou casques pour protégger votre ouïe.

Vision:Lunettes de sécurité Z87.1 approuvées ANSI pour protégger vos yeux.

Vêtements: Un pantalon long et une chemise à manches longues pour protégger vos jambes et vos bras des débris volants.

Chaussures : Chaussures à semelles en caoutchouc qui couvrent entièrement vos pieds pour les protégger contre les débris, les éclaboussures et les chocs électriques.

DéBALLAGE

Suivez les étapes décrites dans cette section pour déballer et assembler votre laveur sous pression. Si vous avez des questions concernant le déballage ou l'assemblage de votre laveur sous pression, veuillez avoir votre numéro de modulo et votre numéro de série à portée de main, puis contactez le service clientèle au 1 877 362-4271 ou par courriel à [e-mail].

1. Placez la boîte d'expédition sur une surface plane et solide.
2. Découpez soigneusement le dessus du carton.
3. Coupe soigneusement chaque coin du carton de haut en bas.
4. Dépliez chaque côté du carton à plat sur le sol.
5. Retirez le contenu de l'emballage.

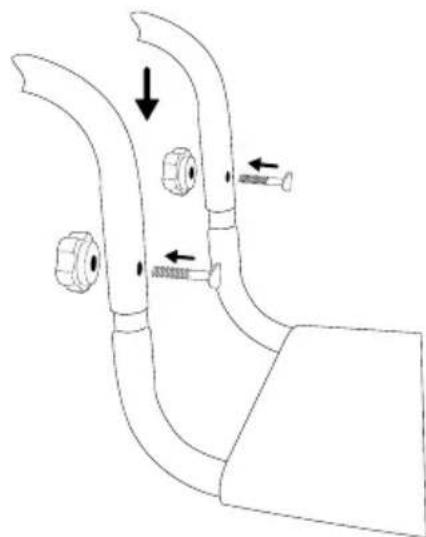

Installer la poignée à boulons

Glissez la poignée sur le cadre puis sécurisezla avec les boutons et boulons fournis.

ATTENTION:

POINT DE PINCEMENT

Ne pas placer les mains entre le module et le cadre pour éviter de se pincer les mains.

Assembler le pistolet de pulverisation

1. Fixez la lance au pistolet en tournant avec précaution le coupleur du pistolet de pulverisation jusqu'à ce que le coupleur cette de tourner. Ne serrez pas trop fort. La plupart des filetages de la lance ne seront pas visibles si la lance et le pistolet sont correctement assemblés. Assurez-vous de ne pas croiser les filetages du pistolet et de la lance.

AVERTISSEMENT:

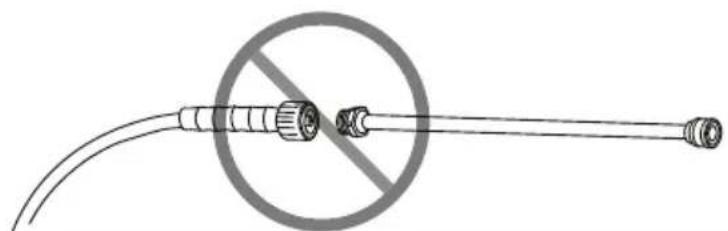

ASSEMBLAGE MAUVAIS

Assurez-vous que toutes les pieces sont assemblées dans l'ordre et l'orientation indiqués dans ce manuel. Un assemblage incorrect des pieces peut entraîner des blessures graves et/ou des dommages matériels.

Les filetages du coupleur de la lance et du pistolet peuvent etre facilement croises, ce qui entraine un assemblage incorrect. Un assemblage incorrent du pistolet et de la lance peut entrainer des blessures. Ne pas utiliser si les filetages du coupleur du pistolet et/ou de la lance sont croises.

Ne vissez pas la lance directement sur le tuyau haute pression. Fixez toujours la lance au pistole pulverisateur et le pistolet pulverisateur au tuyau haute pression pour éviter des blessures graves

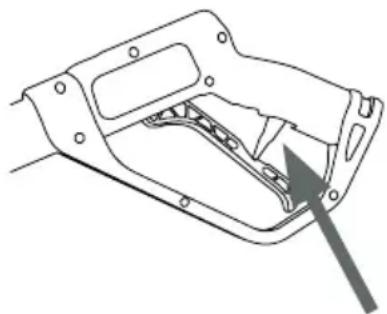

BLESSURE PAR INJECTION

Risque d'injection de liquides. Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait de l'extrémité de la buse à la détente du pistolet.

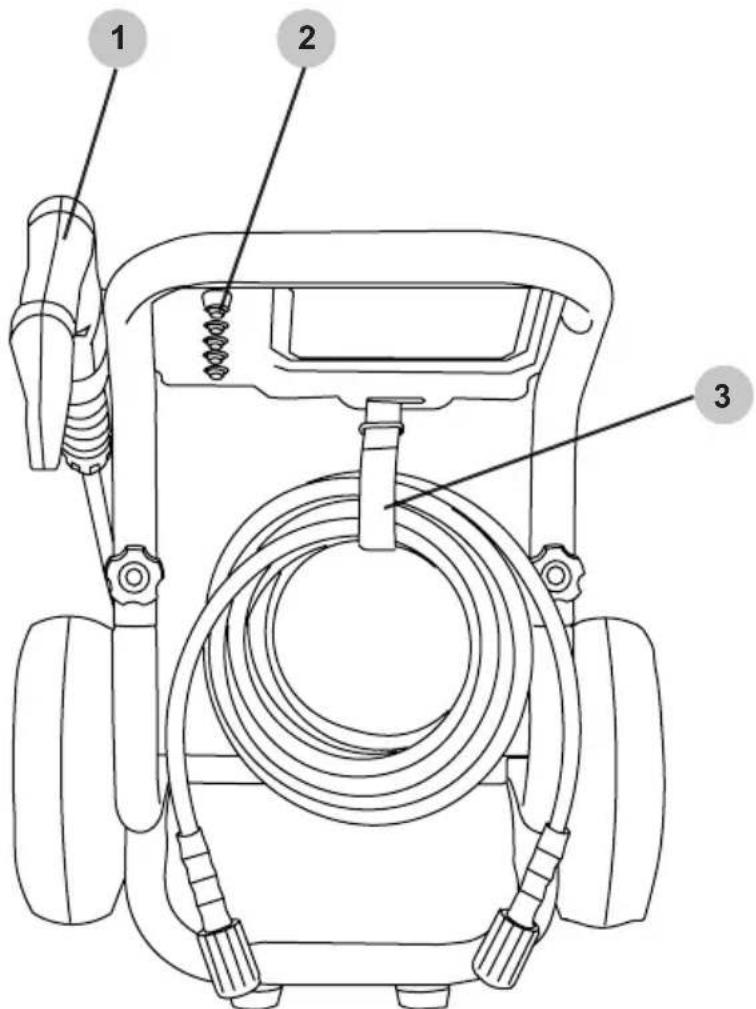

Organiser les accessoires

1. Placez l'ensemble pistolet et lance dans le support du tableau de bord.
2. Poussez les buses dans les oeillets en caoutchouc du tableau de bord. Remarque : l'etiquette du tableau de bord indique l'emplacement correct des buses.
3. Accrochez le flexible haute pression au support ou, le cas échéant, accrochez le flexible haute pression à l'aide de la sangle régable.

NOTE DE PRESSION

Utilisé uniquement des accessoires ou des pieces de rechange égales ou supérieures à la valeur nominale du nettoyeur haute pression pour éviter des blessures graves, des dommages au nettoyeur haute pression et/ou des dommages aux accessoires.

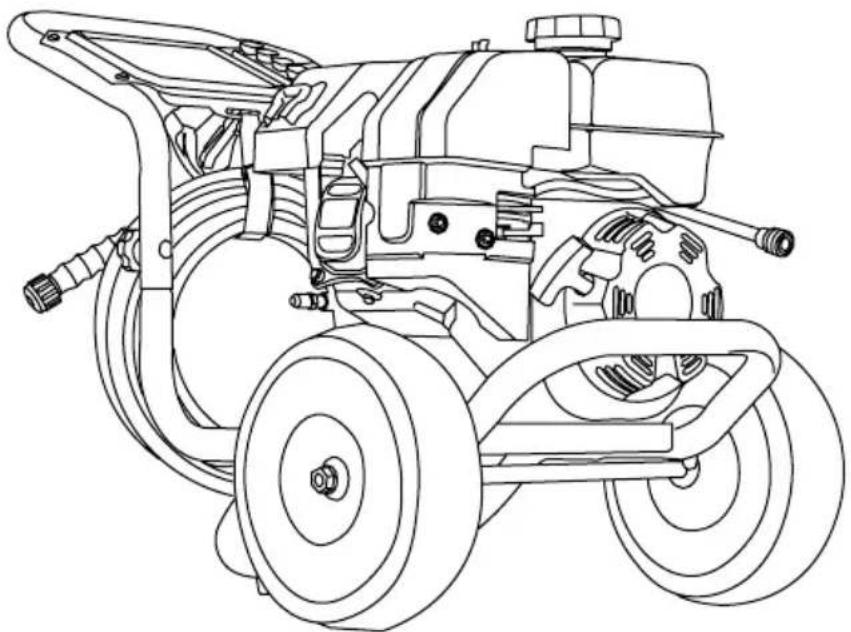

1. Raccord rapide de la lance d'arrosage
2. Réservoir de carburant
3. Bouchon du réservoir de carburant
4. Porte-pistolet
5. Porte-buses
6. Pistol de pulverisation
7. Gachette du pistonet de pulverisation
8. Verrouillage de la gachette du pistonet de pulverisation
9. Interrupteur marche/arrêt du moteur

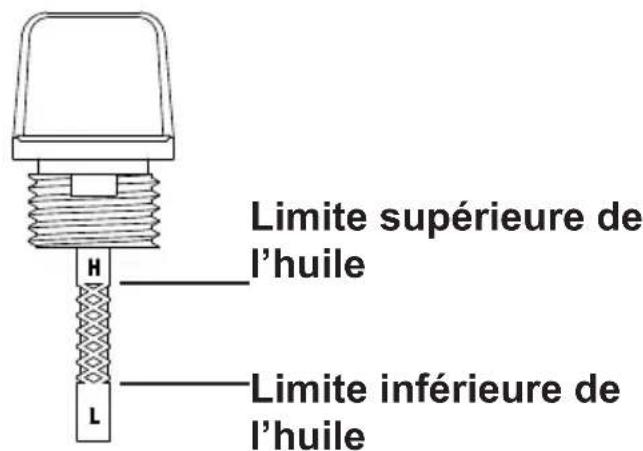

10. Bouchon de replissage d'huile / jauge
    11.Sortie de la pompe haute pression
11. Coupleur de tuyau d'arrosage et filtrd'entree d'eau

1. Accelerateur du moteur (le cas échéant)
2. Starter moteur
3. Soupape de carburant du moteur (le cas échéant)
4. Pompe
5. Bougie d'allumage
6. Tuyau haute pression
7. Soupape de suture thermique
8. Bouchon de vidange d'huile de moteur (non illustré)
9. Roue
10. Demarreur à enrouleur

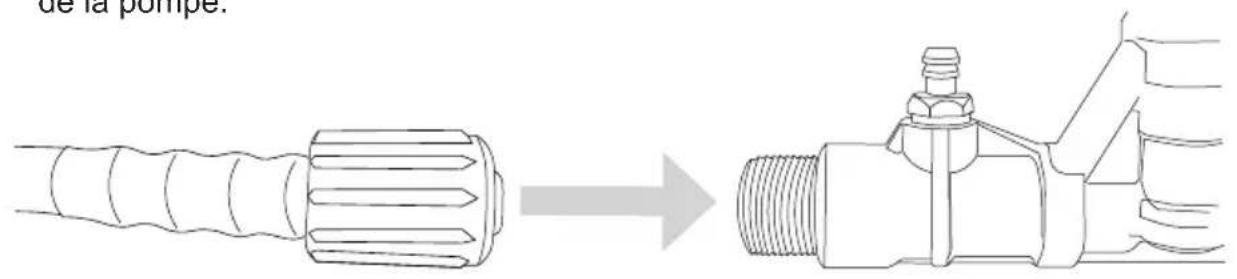

RACCORDEMENT DES TUYAUX

Avant de raccorder un tuyau d'alimentation en eau, assurez-vous que l'alimentation en eau est capable de fournir une source ininterrompue d'eau propre et froide à un débit minimum de 5 gallons par minute (GPM) et 20 livres par pouce carré (PSI) de pression. Une fois que l'alimentation en eau est assurée, suivez les instructions ci-dessous pour connecter le tuyau d'alimentation en eau et le tuyau haute pression au laveur sous pression. NE PAS utiliser d'eau chaude. Utiliser uniquement de l'eau froide.

1. Vissez le connecteur du tuyau haute pression dans la sortie haute pression de la pompe.

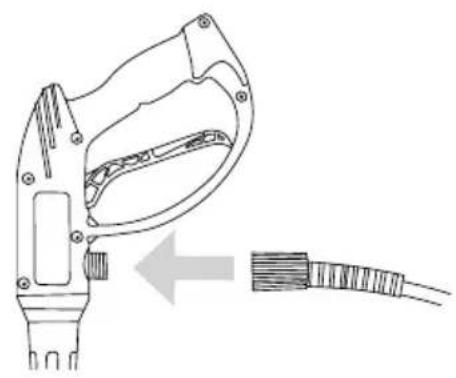

1. Visser le raccord du tuyau haute pression sur le pistolet pulverisateur.

OU

AVISAVI

PURGE DE LA POMPE

L'utilisation d'une pompe de laveur sous pression sans eau endommage séverement les joints de la pompe ainsi que d'autres composants internes. Pour éviter ce risque, vérifie de l'alimentation en eau est ininterrompue au moins 5 GPM à 20 PSI et purgeze toujours l'air de la pompe de votre laveur sous pression avant de démarrer le moteur.

AVERTISSEMENT:

BLESSURE PAR INJECTION

Les hautes pressions créées par un laveur sous pression peuvent provoquer des blessures par injection de liquide, des lacérations graves, des amputations et/ou la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulverisation et la lance dans une direction sécuritaire et ne tentez jamais de toucher uneuite dans un tuyau ou un raccord sous haute pression.

Une pompe de laveur sous pression est conçue pour fonctionner avec de l'eau qui la traverse. L'eau lubrifie et refroidit les composants internes de la pompe. L'utilisation d'une pompe de laveur sous pression sans eau endommage séverement les joints de la pompe ainsi que d'autres composants internes. Les dommages causés par le fonctionnement d'une pompe de laveur sous pression sans eau ne sont pas couverts par la garantie. Veillez à suivre les instructions ci-dessous pour purger correctement l'air de votre pompe de laveur sous pression avant de démarrer le moteur.

1. Raccordez tous les tuyaux en suivant les étapes décrites dans la section RACCORDEMENT DES TUYAUX de ce guide, puis ouvrez la source d'eau froide.
2. Orientez le pistonet de pulverisation dans une direction sécuritaire et maintenez la gachette enforcée pendant au moins 30 secondes ou jusqu'à ce que l'eau coule régulièrement et que tout l'air soit purgé de la pompe et des boyaux.
3. Vérifiez l'absence de fuites dans les tuyaux et les raccords. Si vous trouvez des fuites, arrêtez la machine, dirigez le pistolet de pulverisation dans une direction sécuritaire et appuyez sur la gâchette pour relâcher toute pression accumulée dans le système. N'essayez jamais de toucher une fuite dans un tuyau ou un raccord haute pression. N'essayez jamais de réparer un tuyau haute pression.
4. Enclenchez le verrou de la gachette.

Sélection de la buse

Les buses fournies avec le laveur sous pression ont des jets spécifiques conçus pour nettoyer différentes surfaces. L'utilisation d'une buse incorrecte peut endommager les surfaces. Consultez le tableau ci-dessous pour selectionner la buse correcte avant d'utiliser le laveur sous pression. REMARQUE: La selection des buses incluses peut varier selon les modèles de laveurs sous pression.

Couleur	Modèle de pulvéri-sation		SurfacesUtilisation
Rouge	0°HAUTE PRESSION	Nettoyage ponctuel de surfaces dures, non peintes et des zones en hauteur	Métal et béton non peintNE PAS utiliser sur le bois.
Jaune	15°HAUTE PRESSION	Nettoyage intense des surfaces non peintes	Grilles, allées, trottoirs en béton et en brique, brique et stuc non peints
Vert	25°HAUTE PRESSION	Buse de nettoyage standard pour la plupart des applications	Outils de chantier, trottoirs, meubles de jardin, revêtement non peint, stuc, caniveaux, avant-toits, surfaces en béton et brique
Blanc	40°HAUTE PRESSION	Nettoyage des surfaces peintes ou délicates	Revêtements pour automobiles, camions, vehicules réçréatifs, bateaux, bois, briques peintes, stucs peints, vinyle et revêtements peints
Noir	SAVONBASSEPRESSION	Application de solutions de nettoyage	Sécuritaire sur toutes surfaces. Vérifiez toujours la compatibilité des solutions de nettoyage avant l'emploi.

AVISAVI

DOMMAGES DE PULVÉRISATION

Le jet sous haute pression de la laveuse haute pression est capable d'endommager des surfaces comme le bois, le verre, les peintures d'automobiles, les garnitures d'automobiles, et les objets délicats. Pour éviter de causeur des dommages, couvrez les plantes avant de pulveriser à proximité, consultez le tableau Sélection de la buse dans ce guide pour connaître la sélection de la buse correcte et testez les surfaces avant de pulveriser pour vérifier si elles sont suffisamment robustes pour supporter une pulverisation sous haute pression.

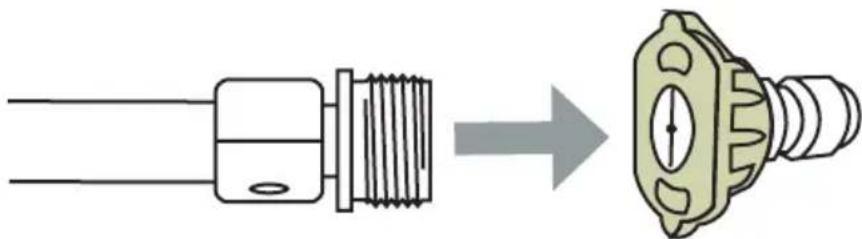

Installation de la buse

Si le moteur est en marche, assurez-vous que le verrou de la gachette est en position verrouillée avant de retirer et d'inverter les buses.

Pour placer une buse dans la lance d'arrosage, tirez le raccord rapide vers l'arrête, insérez la buse, puis relâchéz le raccord pour qu'il se remette en place. Une fois installée, tirez sur la buse pour vous assurer qu'elle est bien fixée.

LIQUIDES VOLATILS

Le lavage sous pression avec des liquides volatils, inflammables ou corrosifs peut endommager le laveur sous pression et cause un incendie ou une explosion entrainant des blessures graves et/ou la mort. Pour éviter ces dangers, utilisez exclusivement des déterments et substances chimiques approvés, ne tentez pas de laver sous pression avec des liquides volatils, inflammables ou corrosifs et n'utilisez JAMAIS de chlore.

1. Fixez l'extrémité ouverte du boyau de détergent sur le raccord cannelé de la pompe.

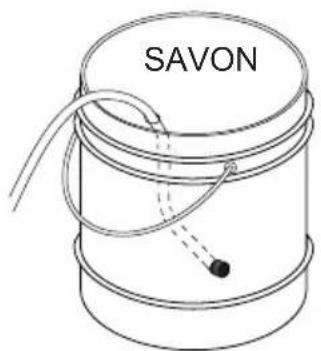

1. Placez l'extrémité filtrée du tuyau de détergent dans un contenant de détergent.

2. Si le moteur est en marche, assurez-vous que le verrou de la gachette est en position verrouillée avant de retirer et d'installer les buses.

3. Insérez la buse noire dans la lance d'arrosage conformément à la section Installation de la buse de ce guide. REMARQUE : Les détergents ne sont pas siphonnés si la buse noire n'est pas installée sur la lance de pulverisation.

1. ÀpRES avoir utilisé du détergent, placez l'extrémité filtrée du boyau de détergent dans un contenant d'eau propre et actionnez le laveur sous pression pour tirer l'eau propre à travers le boyau et pompez jusqu'à ce que le système soit soignement rince. La pompe peut être endommagée si du détergent ou d'autres substances chimiques demeurent dans la pompe. Les dommages de la pompe dus au détergent et au résidu chimique ne sont pas couverts par la garantie.

LISTE DE CONTROLLE DE FONCTIONNEMENT

AVERTISSEMENT:

LISTE DE CONTROLLE DE FONCTIONNEMENT

Tenter de démarrer le moteur ou d'utiliser le laveur sous pression incorrectement peut endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves ou la mort. Pour éviter ces risques, ne manque pas de dire, comprendre et respecter les étapes décrites dans la section LISTE DE CONTROLLE DE FONCTIONNEMENT du manuel de l'utiliseur avant de démarrer le moteur et de suivre toutes les recommendations pour l'utilisation correcte du laveur sous pression.

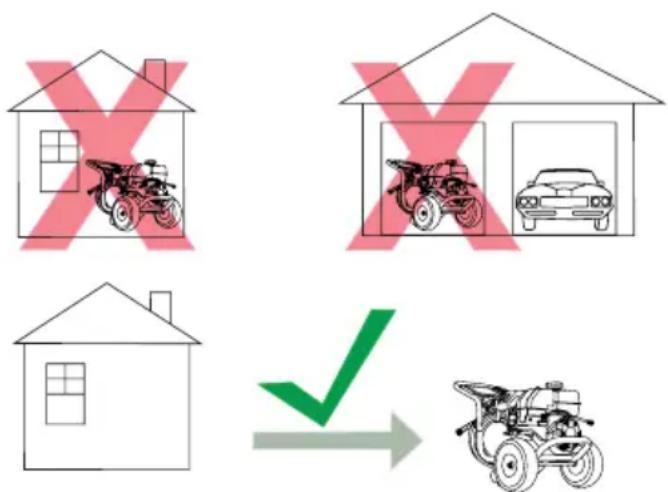

Emplacement

Placez le laveur sous pression sur une surface plane à l'extérieur dans un endroit bien ventilé avant de l'utiliser. Gardez tous les matériaux inflammables à au moins cinq pieds (1,5 mètres) de tous les côtés du produit.

• N'utilisez jamais le laveur sous pression à l'intérieur d'une maison, d'un garage ou de tout autre type d'enceinte, même si les portes et les fenêtres sont ouvertes. Faites fonctionner le moteur à une distance d'au moins à 20 pieds (6 metres) des fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et des courants d'air lorsque vous utilisez ce laveur à pression à l'estérieur, pour éviter d'inhaler les gaz d'échéppement du moteur.
• En suivant les instructions et les recommendations du fabricant, installez des avertisseurs de monoxyde de carbone fonctionnant sur piles dans tout bathtub occupé à proximité du moteur en marche.
• Si vous souffrez de maux de tête, de nausées, de vertiges, de somnolence ou de faiblesse pendant que le laveur sous pression est en marche, allez à l'air frais et consultez immédiatement un médecin.

AVERTISSEMENT:

VAPEURS TOXIQUES

Les gaz d'échéppement du moteur contiennent du monoxyde de carbone, un gaz inodore, incolore et toxique. Faire fonctionner un moteur à l'intérieur tue en quelques minutes. N'utilisez jamais ce produit à l'intérieur d'une maison, d'un garage ou de tout autre type de[bâtiment fermé, même avec les portes et fenêtres ouvertes. Faites fonctionner le moteur à une distance d'au moins à 20 pieds (6 metres) des fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et des courants d'air lorsque vous utilisez ce produit à l'estérieur, pour éviter d'inhaler les gaz d'échéppement du moteur. Utilisez toujours un détecteur de monoxyde de carbone dans des bâtiments occupés, à proximé du moteur.

Fonctionnement à haute altitude

Ce moteur aura une performance du moteur et un contrôle des émissions appropriés lorsqu'il est utilisé à ou sous une altitude de 1524 metres (5000 pieds). Ce moteur requiert un ensemble haute altitude pour le carburateur afin d'assurer une performance du moteur et un contrôle des émissions appropriés lorsqu'il est utilisé au-dessus de 1524 metres (5000 pieds). Utiliser l'outil ayant la mauvaise configuration de moteur au-dessus de 1524 metres (5000 pieds) peut augmenter ses émissions et réduire l'efficacité du carburant et le rendement. Pour obtenir un ensemble de carburateur haute altitude, contactez le centre de service agréé le plus proche.

AVISAVI

ALTITUDE

L'utilisation du moteur avec un kit d'injection haute altitude pour le carburateur endessous de 1524 mètres (5000 pieds) peut cause la surchauffe du moteur. Surchauffer le moteur peut l'endommager sérieusement. Pour éviter ce risque, vérifie que le kit de carburateur correct est installé et que le mélange air/carburant est régle correctement pour votre altitude.

Conditions de fonctionnement

Avant chaque utilisation, vérifie s'il y a des pieces desserrées ou endommagées et toute autre condition pouvant affecter l'utilisation appropriée. Réparez ou remplacez immédiatement toutes les pieces endommagées et/ou défectueuses par des pieces autorisées. N'utilise pas la machine avec des pieces manquantes, cassées ou non autorisées. Gardez toujours tous les dispositifs de protection en place et en bon état de fonctionnement. Pour des raisons de sécurité, le fabricant recommende que tous les entretiens et réparations soient effectués par un centre de service agrée. Ne jamais rendre inopérant les caractéristiques de sécurité du produit.

Avant de démarrer le moteur, enlevez toute saleté et tout débris excessifs des évents de refroidissement, de l'échépendement et des zones du démarreur manuel. Utilisez toujours le laveur sous pression sur une surface plane et ne déplacez ou ne basculez jamais le laveur sous pression en cours d'utilisation. N'utilisez le laveur sous pression que pour l'usage auquel il est destiné. Ne tirez jamais sur le tuyau d'alimentation en eau ou le tuyau haute pression pour déplacer le nettoyeur haute pression. Cela pourrait endommager le tuyau, l'entrée et/ou la sortie de la pompe. Si vous avez des questions sur l'utilisation appropriée de votre laveur sous pression, veuillez communiquer avec le service à la clientèle au 1 877 362-4271 ou à [e-mail].

A VERTISSEMENT: A

ENFANTS ET ADULTES NON FORMÉS

Ne laisserEZ pas les enfants ou les adultes non formés utiliser ou jouer avec le nettoyeur haute pression car ils pourraient etre gravement blessés,voire tués.Toute personne utilisant le nettoyeur haute pression doit receivevoir des instructions appropriées, comprendre un fonctionnement sur et dire attentivement le manuel du propriete avant d'utiliser ce produit.Eloignez les enfants et les animaux domestiques du nettoyeur haute pression pendant son fonctionnement. Eteignez always le nettoyeur haute pression avant de quitter la zone.

AVERTISSEMENT:

INSPECTER AVANT D'UTILISER

Le fait de ne pas inspecter ce produit avant de l'utiliser peutmaker une situation dangereuse entrainant des dommages au produit, des blessures graves et/ou la mort. Pour eviter ces dangers,inspectez le laveur sous pression avant chaque utilisation. Vérifiez si des pieces sont desserrées ou endommagées,les signes de fuites d'huile ou de carburant,si des protections sont manquantes et toute autre condition susceptible d'affector l'utilisation appropriée. Reparez ou remplacez toutes les pieces endommagées ou défectueuses par des pieces autorisées et maintenez les protections de sécurité en place et en bon état de fonctionnement avant d'utiliser le laveur sous pression.

AVERTISSEMENT:

BLESSURE PAR INJECTION

Les hautes pressions créées par un laveur sous pression peuvent provoquer des blessures par injection de liquide à la chair humaine et animale, des lacérations graves, des amputations et/ou la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulverisation et la lance dans une direction sécuritaire et ne tentez jamais de toucher une fuite dans un tuyau ou un raccord sous haute pression. Ne jamais mette les mains devant l'embouchure. Ne tenez jamais le tuyau ou les raccords pendant le fonctionnement. Ne jamais attacher ou-retirer le tube ou les raccords du tuyau avec le système sous pression. Ne jamais diriger la lance ou le jet vers une personne ou des animaux. NE PAS TRAITER UN INJECTION DE LIQUIDE COMM UNE SIMPLE COUPURE! Consulter un médecin immédiatement!

ATTENTION:

SURFACES CHAUDES

Un moteur en fonctionnement produit de la chaleur. Les surfaces du moteur, d'autres composants connexes et les gaz d'échémpement du moteur chauffent suffisamment pour provoquer des brûlures légères à modérées,mettre le feu à des matières par contact ( comme du revêtement extérieur, plastique, caoutchouc, vinyle ou même le tuyau haute pression) et nuire aux plantes vivantes. Pour éviter les brûlures, ne touchez pas les surfaces du moteur ni les gaz d'échémpement et laissez le moteur refroidir complètement avant de le déplacer, le toucher ou l'entreinir. Pour éviter un incendie, tenez toutes les matières inflammables à distance d'au moins cinq pieds de tous les côtes du produit. Ne pasmettre le tuyau en contact avec le silencieux. Ne couvrez jamais le nettoyeur haute pression pendant son fonctionnement ou directement après son utilisation.

AVERTISSEMENT:

PIECES MOBILES

Ce produit contient de nombreuses pièces mobiles à haute vitesse. Les pièces mobiles peuvent cause des écrasements, des fractures, des lacérations graves et/ou des amputations traumatiques. Pour éviter les blessures, ne placez jamais vos doigs, mains, pieds ou autre partie du corps à proximate du moteur en marche. N'utilise jamais le produit avec les capots, les coiffes ou autres protections retireés. Ne portez pas de vêtements amples, de cordon pendant ou autres objets pendants susceptibles de s'accrocher dans les pièces mobiles en fonctionnement. Attachez vos cheveux longs et retirez vos bijoux avant l'utilisation.

DANGER:

RISQUE DE CHOC ÉLECTRIQUE

Un jet en direction de prises électriques ou d'interrupteurs ou tout objet branché à un circuit électricque pourrait se solder par un chocoléctrique. Dirigez le jet à l'écart des prises, interrupteurs et équipements électriques. Ne nettoyez jamais un apparéil fonctionnant à l'électricité, même s'il est débranché, à moins qu'il ne soit clairément indiqué dans son manuel que ce type de nettoyage est autorisé.

AVERTISSEMENT:

RISQUE D'ÉCLATEMENT

Un gonflage excessif des pneus peut entraîner des blessures graves et des dommages matériels. Utilisez un manomètre pour vérifier la pression des pneus avant chaque utilisation et pendant le gonflage des pneus (le cas échéant); reportez-vous au flanc du pneu pour connaître la pression correcte. Tout liquide pulverisé à haute vitesse directement sur les flances des pneus ( comme ceux que l'on retrouve sur les voitures, remarques et autres vehiculessemblables) risque d'endommager les flances et d'entraine des blessures graves. Avec les laveuses haute pression cotées au-dessus de 11032 kPa (1600 psi), utiliser le jet en évientail le plus large (buse de 40^ ) et dévelopir le jet à au moins 200 mm (8 po) des flances des pneus. Ne pas diriger le jet directement sur le joint séparant le pneu et la jante.

DANGER:

RISQUE D'EXPLOSION OU D'INCENDIE

Le fonctionnement de la laveuse haute pression dans un milieu explosif pourrait se solder par un incendie. Utiliser et faire le plein d'essence de l'équipement dans des zones bien dégagées de tout obstacle. Installer un extincteur ajustat dans les zones de travail pour combattre les incendies à base d'essence.

Vérification de l'huile moteur

ATTENTION:

HUILE CHAUBE

L'huile chaude peut provoquer des brûlures graves. Pour éviter de vous brûler lors de la vidange ou du contrôle de l'huile moteur, portez des gants appropriés et procédez à la vidange lorsque le moteur est chaud mais pas brûlant.

AVISAVI

CAPTEUR DE NIVEAU D'HUILE BAS

Le détecteur de niveau d'huile bas (s'il est present) arrête automatiquement le moteur si le niveau d'huile est inférieur à la limite sécuritaire. Pour éviter un arrêt inattendu, vérifie le niveau d'huile avant chaque utilisation, replisssez jusqu'à la limite supérieure et utilisez toujours le moteur sur une surface plane.

AVISAVI

REMPLISSEZ LE RÉSERVOIR D'HUILE MOTEUR AVANT UTILISATION

Le moteur est expédié de l'usine sans huile. Utiliser le moteur sans huile peut provoquer de graves dommages au moteur et annuler la garantie. Pour éviter d'endommager le moteur et d'annuler la garantie, replisssez le moteur avec de l'huile du type recommande avant de le démarrer.

AVISAVI

UTILISEZ L'HUILE MOTEUR CORRECTE

L'huile est un facteur major qui affecte la performance et la durée de service d'un moteur. Utiliser une huile incorrecte peut endommager le moteur et annuler la garantie. Pour éviter d'endommager le moteur et d'annuler la garantie, vérifiez et changez l'huile selon les besoin en utilisant l'huile moteur correcte.

1. Vérifiez l'huile avec le laveur sous pression sur une surface plane et le moteur arrêté.
2. Dévissez la jauge d'huile moteur et retirez-la, puis essuyez-la pour la nettoyer.
3. Placez la jauge propre dans le goulot de remplissage mais ne l'enfilez pas, laissez-la reposer sur le goulot de remplissage.
4. Retirez la jauge du goulot de remplissage et vérifie le niveau d'huile. Le niveau d'huile doit se situer entre les limites supérieure et inférieure de la jauge.
5. Si le niveau est bas, ajoutez l'huile recommandée dans le carter jusqu'à ce que le niveau attaigne la limite supérieure de la jauge. Consultez le guide du moteur pour connaître l'huile recommandée.
6. Installez la jauge et serrez le bouchon en le vissant dans le goulot de replissage.

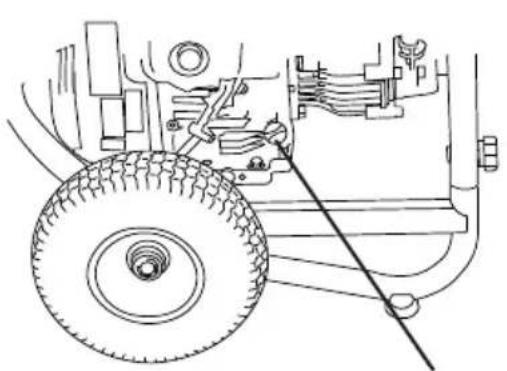

Jauge d'huile moteur

AVERTISSEMENT:

REMLISSAGE DECARBURANT

L'essence est hautement inflammable et ses vapeurs sont extrémement explosives. Un incendie et des explosions peuvent cause des brûlures graves et/ou la mort. Tenez l'essence à l'écart des flames, des étincelles et de toute autre source d'allumage. Remplissez le réservoir de carburant à l'extérieur dans un endroit bien aéré avec le moteur arrêté et froid. Essuyez l'essence renversée et laissez le moteur sécher avant de le démarrer. Gardez un extincteur à portée de la main pendant le replissage de carburant. N'utilisez pas le moteur avec des fuites dans le circuit d'alimentation. N'entreposez pas l'essence à proximité de matières inflammables. Entreposer l'essence dans un contenant homologué par la OSHA dans un emplacement sécuritaire loin de la zone de travail.

ESSENCE ANCIENNE

L'essence ancienne peut creer des depots qui bouchent le circuit de carburant, provouant un demarrage difficile et une performance medicore. Les dommages causés par l'essence ancienne ne sont pas couverts par la garantie. Pour réduire les depots, éviter les problèmes de performance associés et éviter des réparations dispendieuses, n'utilise pas d'essence plus ancienne que 30 jours.

MÉLANGES À BASE D'ALCOOL

L'utilisation d'essence contenant un mélange à base d'alcool supérieur à 10% (E10) endommage le moteur. Les dommages causés par l'utilisation d'un mélange à base d'alcool à 15% (E15), 85% (E85) ou tout autre mélange d'alcool supérieur à 10% (E10) ne sont pas couverts par la garantie. Pour éviter les dommages au moteur causés par un mélange d'alcool trop élevé, utilisez de l'essence à 10% (E10) d'alcool au maximum.

ADDITIFS D'ESSENCE

L'utilisation d'additifs de nettoyage du circuit de carburant peut endommager le moteur et les circuits de carburant. Les dommages causés par l'utilisation d'additifs de nettoyage du circuit de carburant ne sont pas couverts par la garantie. Pour éviter d'endommager le moteur et le circuit de carburant, n'utilise pas d'additifs de nettoyage du circuit de carburant.

ENTREPOSAGE DEL'ESSENCE

Il est important afin d'empêcher les dépôts degomme de se former dans les pièces essentielles du circuit d'alimentation, comme le carburateur, le filtré du carburant, le tuyau du carburant ou le réservoir durant l'entreposage. Les carburants mélangés à l'alcool (appelez gasohol, éthanol ou methanol) attirent l'humidité ce qui entraîne la séparation et la formation d'acides durant l'entreposage. Le carburant acide et les dépôts degomme peuvent endommager le circuit de carburant du moteur lorsqu'il est entreprises. Les dommages causés par l'utilisation de carburant ancien, éventé ou contaminé ne sont pas couverts par la garantie.

AVISAVI

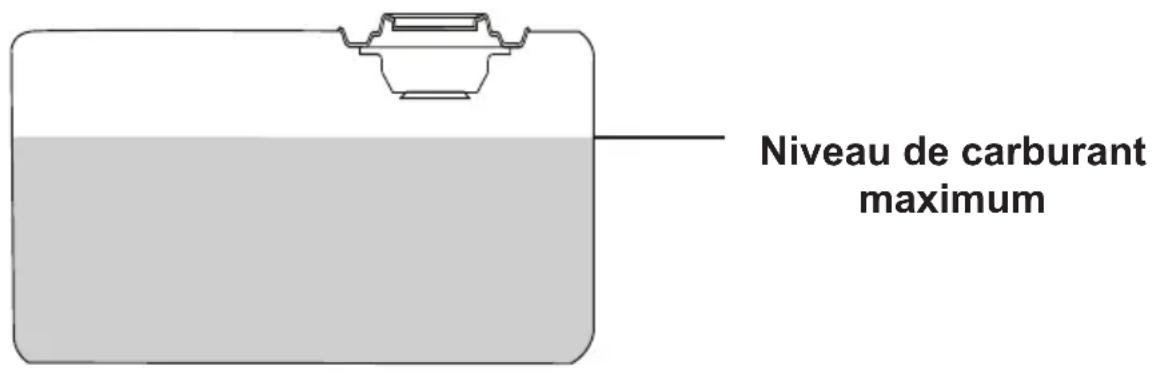

NE PAS REMPLIR EXCESSIVEMENT LE RÉSERVOIR DE CARBURANT

Le replissage excessif du réservoir de carburant peut endommager le réservoir à charbon actif (s'il est present), produit une performance médiocre du moteur et annuler la garantie. Pour éviter ces dangers, ne pas replir le réservoir de carburant au-dessus du niveau maximum.

1. Vérifiez le carburant avec le moteur arrêté et le laveur sous pression sur une surface plane.
2. Retirez le bouchon du réservoir de carburant, vérifie le niveau de carburant, puis replissez le réservoir de carburant si nécessaire. Pour l'emplacement du bouchon du réservoir de carburant, consultez la section EMPLACEMENT DES COMPOSANTS de ce guide.
3. N'utilisez pas d'essence datant de plus de 30 jours. N'utilisez que de l'essence ordinaire sans plomb propre et fraîche avec un indice d'octane minimum de 87. Ne mélangez pas d'huile avec de l'essence. Ne pas utiliser de l'essence qui contient plus de 10 % d'éthanol. E15, E20 et E85 ne sont PAS des carburantsapprovés et ne doivent PAS être utilisées.
4. Ne pas replir le réserve de carburant au-dessus du niveau de carburant maximum, pour permettre un espace pour l'expansion du carburant. Pour la capacité en carburant, voir la section CARACTERISTIQUES de ce guide.
5. Remplacez le bouchon du réservoir de carburant. Ne faites jamais tourner le moteur sans le bouchon de carburant.

REMARQUE: L'utilisation d'un stabilisateur de carburant (vendu séparément) lors du stockage de l'essence peut aider à prévenir les problèmes liés au stockage d'essence mélangée à de l'éthanol et de l'alcool. Suivez toujours les instructions fournies par le fabricant du stabilisateur de carburant pour le mélanger et l'utiliser correctement.

LISTE DE CONTROLLE DE FONCTIONNEMENT

Tenter de démarrer le moteur ou d'utiliser le laveur sous pression incorrectement peut endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves ou la mort. Pour éviter ces risques, ne manquez pas de litre, comprendre et respecter les étapes décrites dans la section LISTE DE CONTRÔLÉ DE FONCTIONNÉMEN du manuel de l'utiliseur avant de démarrer le moteur et de suivre toutes les recommendations pour l'utilisation correcte du laveur sous pression.

AVISAVI

DOMMAGES DE LA POMPE

Utiliser le laveur sous pression pendant plus de deux minutes sans tirer sur la gachette du pistolet de pulverisation surchauffe la pompe et peut eventuèlement provoquer des dommages. La soupape de sûreté thermique s'ouvre et pulverise l'eau pour contribuer à refroidir la pompe quand elle surchauffe. Ne modifiez jamais la soupape de décharge thermique. Pour éviter de surchauffer la pompe, arrêtez le moteur si elle reste inutilisée pendant plus de deux minutes.

Démarrage du moteur

1. Effectuez les étapes de la section LISTE DE CONTROLLE DE FONCTIONNEMENT de ce guide avant de démarrer le moteur. Le non-respect de cette consigne pourrait endommager la pompe ou le moteur. Si nécessaire, reportez-vous au guide du moteur pour有關 des consignes de démarrage détaillées.

La source d'eau doit être branchée, mise en marche, l'air eventuellement présente dans le système doit être purgé et le verrou de la gachette doit être placé en position verrouillée.

1. Mettez l'interrupteur du moteur sur la position ON.

2. Faites glisser la vanne de carburant sur la position ON (si l'appareil en est équipé).

1. Faites glisser le régulateur en position COURIR (si l'appareil en est équipé).

1. Placez le starter sur CHOKE (fermé) pour démarrer un moteur FROID. Placez le starter sur RUN (ouvert) pour démarrer un moteur CHAUD.

REMARQUE: La position de départ du starter varie en fonction de la température du moteur. Si vous démarrez un moteur froid, déplacez le levier du starter vers la position FERMÉ. Si vous démarrez un moteur chaud, déplacez le levier du starter vers la position OUVERT.

1. Tirez lentement sur le cordon à enrouleur jusqu'à partir une résistance puis tirez dessusrapidement pour demarrer le moteur. Ne pas laisser la poignee du démarreur revenir d'un coup sec. Contrcler le rembobinage a la main.

REMARQUE: Si le moteur ne démarre pas après deux tractions, appuyez sur la gachette du pistolet pour relacher la pression stockée. Ensuite, essayez à nouveau de démarrer le moteur.

AVERTISSEMENT:

RéTRACTION RAPIDE

Le retraction rapide (également appelée recul) du cordon de démarrage à enrouleur du moteur tire votre main et votre bras vers le moteur plus rapidement que vous ne pouvez lâcher la poignée, provoquant des fouleurs, fractures, lacérations et/ou amputations traumatiques. Le recul est souvent dû à une défaillance interne du moteur et/ou à des techniques de démarrage inappropriées. Pour éviter le recul, respectez le calendrier d'entretien approprié, les instructions de démarrage et faites effectuer les réparations par un centre de service/agréé.

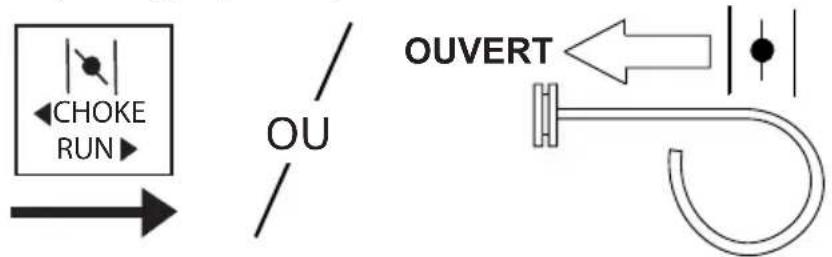

1. Une fois le moteur demarré, déplacez lentement le levier du starter vers la position RUN (ouvert) pendant que le moteur tourne. Si le moteur hésite, déplacez le starter vers la position CHOKE (fermé) jusqu'à ce que le moteur soit chaud.

1. Laissez le moteur chauffer pendant 1 à 2 minutes avant d'utiliser le produit, en appuyant de temps en temps sur la gâchette du pistolet pulvérisateur pour permettre à l'eau de sécouler à travers la pompe et éviter une surchauffe et un endommagement de la pompe.

REMARQUE : Verrouillez toujours la gâchette lorsque le pistolet pulvérisateur n'est pas utilisé pour éviter tout fonctionnement accidentel. Ne fixez jamais la gâchette de manière permanente en position de retrait (ouverte).

AVISAVI

DOMMAGES DE LA POMPE

Couper l'arrivée d'eau à votre pompe alors que le moteur fonctionne endommage la pompe. Les dommages causés par le fonctionnement de la pompe sans eau ne sont pas couverts par la garantie. Pour éviter ce risque, arrêtez toujours le moteur avant de couper l'arrivée d'eau.

1. Réglez le verrouillage de la gachette sur le pistolet de pulverisation.
2. Faites glisser le régulateur en position LENT (si l'appareil en est équipé).
3. Mettez l'interrupteur du moteur sur la position OFF.
4. Faites glisser la vanne de carburant sur la position OFF (si l'appareil en est équipé).
5. Coupe l'alimentation en eau.
6. Relâchéz le verrou de la gâchette et appuyez sur la gâchette du pistolet de pulverisation pour relâcher la pression dans le tuyau et la pompe.
7. Laissez le moteur refroidir complètement avant de le manipuler et de le ranger.

CONSEILS D'UTILISATION

Termes

• PSI : Les livres par pouce carré (PSI) sont l'unité de mesure de la pression de l'eau. Dans le cas d'un laveur sous pression, plus le nombre de PSI est élevé, plus la pression et la puissance de découvertes produites sont importantes.
• GPM: Les gallons par minute (GPM) représentent le débit d'eau. Dans le cas d'un laveur sous pression, plus le nombre de gallons par minute est élevé, plus le débit ou la puissance de rinceage est important.
• CU: Les unités de nettoyage expriment l'efficacité du nettoyeur haute pression. Les unités de nettoyage sont calculées en multipliant le PSI par le GPM. Plus l'unité de nettoyage est élevé, plus le laveur sous pression est efficace.

Preparation

• Lisez tous les averissements et toutes les instructions de ce guide et de tous les autres guides fournis avec le laveur sous pression.
• Retirez tous les jouets, nélos, meubles de jardin, etc. de la zone de travail s'ils ne doivent pas'être nettoyés.
  Balayez la saleté et les débris de la surface que vous allez laver sous pression.
• Couvre les plantes à proximé pour éviter de les endommager avec le jet de laveur sous pression.
• Prenez des précautions lorsque vous pulvérisez les fenêtres. Utilisez toujours la buse blanche de 40^ et restez à une distance d'au moins 4 pieds (1,2 metres).
• Posez des bâches pour recupérer les éclats de peinture et autres débris qui sont emportés par le jet. Les peintures extérieures utilisées avant 1977 peuvent contir du plomb et produit des copeaux qui devront être collectés et éliminés dans une installation de traitement des déchets dangereux.

Lavage sous pression

• Une pulverisation plus large permet de nettoyer plus rapidement, alors qu'une pulverisation plus étroite permet un nettoyage plus en profondeur.
  Tene la buse a environ 4 pieds (1,2 metres) du revetement pour eviter les dommages.
• Commencez à laver les revêtements du bas vers le haut, puis rincez du haut vers le bas.
• Évitez d'envoyer de l'eau derrière le revêtement.
• Utilisez des touches qui se chevauchent pour un nettoyage uniforme.
• Travailliez par petites surfaces pour éviter que le savon ne sèche.
• Ne dirigez pas la buse directement vers une surface. Tenez la lance selon un angle de 45^ degrés par rapport à la surface à une distance qui permet de bien nettoyer sans endommager.

Réglage de la pression de surface

• Éloignez-vous de la surface à nettoyer. Plus vous positionnez la buse loin de la surface à nettoyer, plus la pression pour atteindre la surface est faible.
• Passez à la buse blanche de 40^ . Cette buse produit une pression plus faible et un jet plus large.

Réglage du bouton de commande manuelle du déchargeur pour régler la pression (si équipé).

AVERTISSEMENT:

DOMMAGESÀLA POMPE

Ne retirez pas le bouton de commande manuelle du déchargeur. Ne serrez pas trop le bouton de commande manuelle du déchargeur. S'il est trop serré, le bouton pourrait se briser ou entraîner des réparations couteuses. N'essayez pas de tourner le bouton de commande du déchargeur au-delà de la butée intégrée, sinon la pompe pourrait être endommagée. Un réglage de pression plus élevé que la pression régée en usine peut endommager la pompe.

Le réglage de pression le plus élevé est préréglé en usine pour obtenir une pression optimale pour le nettoyage. Si vous doivent baiser la pression, votre apparéil peut être équipé d'un bouton de commande manuelle de déchargement qui vous permet d'ajuster la pression. Le style du bouton de commande manuel du déchargeur peut différer de l'image ci-dessous.

• S'il est équipé d'un bouton de commande manuelle de déchargement, réduisez la pression en tournant le bouton de commande manuelle de déchargement dans le sens inverse des aiguilles d'une montre jusqu'à la pression souhaïée.

• Tournez le bouton de commande manuelle du déchargeur dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'arrête pour revenir au réglage de pression le plus élevé préréglement en usage.

DéPANNAGE

PROBLÈME CAUSE	POSSIBLE SOLUTION
Le moteur ne démarre pas.Consultez le guide du moteur pour plus d'informations sur le dépannage du moteur.	Le réservoir de carburant est vide.	Ajoutez du carburant frais.
	La pression d'eau dans la pompe empêche le moteur de tourner.	Orientez le pistolet de pulvérisation dans une direction sécuritaire et appuyez ensuite sur la gâchette pour libérer la pression d'eau dans la pompe.
	Le volet de départ du moteur est dans la mauvaise position.	Consultuez la section DÉMARRAGE DU MOTEUR de ce guide pour connaître la position correcte du volet de départ.
	Le cable de la bougie d'allumage n'est pas fixé à la bougie.	Branchez le cable de la bougie.
	L'interrupteur du moteur est en position OFF.	Gire el interruptor del motor a la posición ON.
	La vanne de carburant du moteur est fermée.	Ouvrez la vanne de carburant.
	Le niveau d'huile du moteur est bas. Si le moteur est équipé d'un capteur de niveau d'huile bas, le moteur ne démarre pas.	Vérifiez le niveau d'huile du moteur. Remplissez selon le guide du moteur.
La pression du jet d'eau du laveur sous pression est faible ou nulle.	De l'air est piégé dans la pompe et/ou les tuyaux.	Consultuez la section PURGE DE LA POMPE de ce guide pour éliminer l'air de la pompe et des tuyaux.
	La source d'eau est insuffisante.	Assurez-vous que l'alimentation en eau peut produit au moins 5 GPM à 20 PSI.
	La buse est bouchée.	Nettoyez la buse conformément à la section ENTRETIEN de ce guide.
	La grille d'entrée d'eau est bouchée.	Nettoyez la grille d'entrée d'eau conformément à la section ENTRETIEN de ce guide.
	Le tuyau haute pression est trop long.	Le tuyau haute pression doit faire moins de 100 pieds (30 mètres) de long.
	Le volet de départ du moteur est dans la position CHOKE.	Mettez le volet de départ du moteur en position RUN.
Le détergent n'est pas aspiré.	Joint d'étanchéité ou garniture usés.	Contactez le service à la clientèle au 1 877 362-4271 ou à [e-mail].
Le détergent n'est pas aspiré (suite)	La lance d'arrosage n'est pas en basse pression.	Insérez la buse noire pour savon.
	Le filtré à détergent est obstrué.	Nettoyez le filtré.
	Le filtré à détergent n'est pas immergé dans le détergent.	Assurez-vous que l'extrémité du filtré du tuyau de siphonage du détergent est entièrement immergée dans le détergent.
	Le détergent est trop épais.	Diluez le détergent. Le détergent doit avoir la même consistance que l'eau.
	Le tuyau haute pression est trop long.	Allongez le tuyau d'alimentation en eau et raccourcissez le tuyau haute pression.
	Le détergent est séché à l'intérieur de l'injecteur de détergent.	Contactez le service à la clientèle au 1 877 362-4271 ou à [e-mail].
Fuite d'eau à la pompe.	Raccords desserrés.	Serrez les racCORDs.
	Joint torique usé ou déchiré.	Vérifiez et remplacez.
	Garniture de piston usée.	Contactez le service à la clientèle au 1 877 362-4271 ou à [e-mail].
	Tête de pompé ou tubes endommagés par le gel.	Contactez le service à la clientèle au 1 877 362-4271 ou à [e-mail].
La pompe ou la buse émet des pulsations.	Buse obstrée.	Nettoyez la buse conformément à la section ENTRETIEN de ce guide.
Fuite d'huile au niveau de la pompe.	Bouchon de vidange desserré.	Serrez-le.
	Joint torque du bouchon de vidange usé.	Vérifiez et remplacez.
	L'huile de la pompé est trop remplie.	Vérifiez que la quantité est correcte.
	Mauvaise huile utilisée.remplie.	Vidangez et remplissez avec le type et la quantité d'huile corrects.
	Le bouchon d'event est obstrué.	Nettoyez le bouchon de l'évent; soufflez de l'air par l'évent pour éliminer les obstructions. Si le problème persististe, remplacez le bouchon.
	Joints d'huile usés.	Contactez le service à la clientèle au 1 877 362-4271 ou à [e-mail].
Fuite d'eau au niveau du raccord pistoté/lance de pulverisation	Joint torique usé ou brisé.	Vérifier et remplaner.
	Raccord de tuyau lâche.	Serrer.

Pour obtenir une aide supplémentaire ou pour trouver votre centre de service agréé local,appelez le 1-877-362-4271 ou envoyez un e-mail à [e-mail].

Pour des raisons de sécurité, le fabricant recommende que tous les entretiens et réparations du laveur sous pression soient effectués par un centre de service agréé. Tous les remplacements ou réparations sous garantie doivent être effectués par un centre de distribution ou de service agréé. Pour trouver un centre de service autorisé près de chez vous, faire une demande de garantie ou obtenir une réparation sous garantie autorisée, appelez le 1 877 362-4271 ou envoyez un courriel à [e-mail].

Il est de la responsabilité du propriétaire et/ou de l'utilisteur de faire effectuer tous les entretiens prévus avant d'utiliser le laveur sous pression. Veillez à suivre les recommandations d'inspection et d'entretien figurant dans tous les guides fournis avec cet apparéil.

Entretien

Avant chaque utilisation, vérifie que le laveur sous pression ne présente pas de fuites, de pieces laches ou endommagées, et toute autre anomalie qui pourrait nuire à son bon fonctionnement. Assurez-vous que toutes les protections de sécurité sont en place et en bon état de fonctionnement. Inspectez tous les évets d'air et les fentes de refroidissement pour vous assurer qu'ils sont propres et non obstrués. Réperez ou remplacez immédiatement toutes les pieces endommagées ou défectueuses par des pieces autorisées. Pour des raisons de sécurité, le fabricant recommende que tous les entretiens et réparations du laveur sous pression soient effectuels par un centre de service/agréé. N'essayez jamais de réparer un tuyau haute pression.

AVERTISSEMENT:

RISQUE DE BRULURE

Lors d'un entretien, il y a presence de surfaces chaudes, d'eau à pression elevée et de pieces mobiles qui peuvent provoquer des blessures graves ou un décès.

AVERTISSEMENT:

RISQUE D'INCENDIE

Débranchez toujours le fil de la bougie d'allumage, laissez le moteur refroidir et relâchez toute la pression de l'eau avant d'effectuer tout entretien ou réparation. Des blessures peuvent survenir si la pression du système n'est pas réduite avant de tenter l'entretien ou le démontage. Le moteur contient du carburant inflammable. Ne fumez pas et travailliez pas à proximé de flammes{nues pendant l'entretien.

ne

AVERTISSEMENT:

BLESSURE DE MODIFICATION

Ne modifies jamais le produit ou une partie de celui-ci. Des dommages ou des blessures pourraient en résultat.

Nettoyage du laveur sous pression

Nettoyez toujours le laveur sous pression lorsque le moteur est arrêté et froid. Pour nettoyer le laveur sous pression, utilisez d'abord un compresseur d'air réglé à 25 PSI maximum pour enlever la saleté et les débris des surfaces, des évents et des fentes de refroidissement du laveur sous pression. Ensuite, nettoyez l'extérieur avec un chiffon humide.

AVISAVI

NETTOYAGE

L'eau peut endommager les composants du moteur du laveur sous pression si elle pénétre par les fentes de refroidissement ou d'autres orifices. Les dommages causés par la pénétration d'eau ne sont pas couverts par la garantie. Pour éviter les dommages causés par l'eau, n'utilise pas un laveur sous pression, un boyau de jardin ou toute autre source d'eau courante pour nettoyer le moteur du laveur sous pression et ne l'immergez jamais dans un liquide quelconque.

AVISAVI

PRODUITS DE NETTOYAGE CHIMIQUES

L'utilisation de produits de nettoyage chimique et/ou de liquides corrosifs peut endommager les joints du laveur sous pression et ses composants internes. Les dommages causés par les nettoyants chimiques et les liquides corrosifs ne sont pas couverts par la garantie. Pour éviter ces risques, n'utilise que des produits de nettoyage, jamais d'eau de Javel et faites toujours passer de l'eau propre dans le laveur sous pression après avoir utilisé des produits chimiques de nettoyage.

Raccords

Les raccords du tuyau, du pistolet et de la pompe doivent être nettoyés et lubriifiés régulièrement avec une fine pellicule deGRAisse au lithium pour éviter d'endommager les joints toriques et de provoquer des fuites.

Nettoyage des buses

Si une buse est obstruée, la pompe peut émettre des pulsations et la forme du jet peut changer. Si la buse n'est pas nettoyée, une pression excessive peut se développer et endommager la pompe ou d'autres accessoires. Inspectez les buses avant de les utiliser et suivez les instructions de cette section pour la procédure appropriée de nettoyage des buses.

1. Arretez le laveur sous pression.
2. Coupe l'alimentation en eau.
3. Orientez le pistolet de pulverisation dans une direction sécurité et appuyez sur la gachette pour relâcher la pression de l'eau.
4. Reglez le verrou de la gachette.
5. Retirez la buse du raccord rapide de la lance.
6. Dégagez toute obstruction de la buse en insérant l'outil de nettoyage de la buse fourni.

1. Rincez tous les débris détachés de la buse en orientant un tuyau d'arrosage en marche vers la sortie de la buse pendant au moins 30 secondes.

Filtre d'entrée d'eau

Avant chaque utilisation, vérifie le filtré d'entrée et nettoyez-le en suivant les étapes cédessous. N'utilise jamais le laveur sous pression si le filtré d'entrée n'est pas correctement installé.

1. Retirez le filtré du coupleur du tuyau d'arrosage.
2. Utilisez l'eau d'un tuyau d'arrosage en marche pour nettoyer les deux cots du filtré.
3. Insérez le filtré nettoyé dans l'entrée de la pompé avec le côte convexe vers l'extérieur.

Entretien de la pompe

La pompe de cet apparéil est de conception sans entretien. La pompe a été remplie d'huile en usine et n'a pas de vidange d'huile ni de bouchons de replissage. S'il y a un problème avec la pompe de ce nettoyeur haute pression, appelez le 1-877-362-4271 ou envoyez un courriel à [e-mail].

Entretien du moteur

Avant chaque utilisation, vérifie que le moteur ne compte pas de pieces desserrées ou endommagées, de signes de fuites d'huile ou de carburant, et/ou toute autre anomalie qui pourrait affecter le bon fonctionnement. Gardez toujours tous les dispositifs de protection en place et en bon état de fonctionnement. Réparez ou remplacez immédiatement toutes les pieces endommagées ou défectueuses.

Pour des raisons de sécurité, le fabricant recommende que tous les entretiens et réparations du moteur (y compris les dispositifs et systèmes antipollution) soient effectués par un centre de service agréé. Tous les remplacements ou réparations sous garantie doivent être effectués par un centre de distribution ou de service agréé. Pour trouver un centre de service agréé pres de chez vous, obtenir des renseignements sur la façon de faire une demande de garantie ou prendre des dispositions pour des réparations sous garantie autorisées, veuillez appeler le 1 877 362-4271 ou envoyer un courriel à [e-mail].

Pour toute autre information sur l'entretien du moteur, consultez le guide du moteur.

ENTREPOSAGE ET TRANSPORT

Entreposage pendant deux mois ou moins (ou lorsque des températures glaciales sont attendues).

1. Remplissez le réserve de carburant conformément à la section LISTE DE CONTRÔLÉ DE FONCTIONNEMENT de ce guide, puis ajoutez un stabilisateur de carburant conformément aux recommendations du fabricant. REMARQUE : L'utilisation d'un stabilisateur de carburant (vendu séparément) lors de l'entreposage de l'essence peut aider à prévenir les problèmes liés aux carburants mélangés à de l'alcool dans les moteurs d'équipement motorisé d'extérieur. Suivez toujours les instructions fournies par le fabricant du stabilisateur de carburant pour le mélanger et l'utiliser correctement.
2. Effectuez les étapes des sections LISTE DE CONTROLLE DE FONCTIONNEMENT, RACCORDEMENT DES TUYAUX et AMORÇAGE DE LA POMPE de ce guide.
3. Démarrez le moteur conformément à la section DEMARRAGE de ce guide et faites-le tourner pendant dix (10) minutes pour permettre au carburant stabilisé de circuler dans tout le système d'alimentation. Veillez à appuyer sur la gâchette pour que l'eau continue de circuler dans la pompe et le pistolet de pulverisation afin d'éviter toute surchauffe.
4. Mettez l'interrupteur du moteur sur la position OFF.

5. Fermez l'alimentation en eau. Retirez le tuyau d'alimentation en eau.

6. Appuyez sur la gâchette du pistolet de pulverisation pour relâcher la pression dans le tuyau et la pompe, puis vidangez le tuyau haute pression. Débranchez le tuyau haute pression de la pompe et du pistolet de pulverisation.

7. Laissez le moteur refroidir complètement.

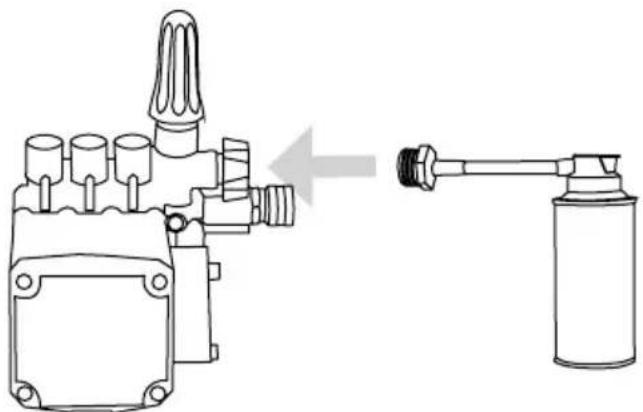

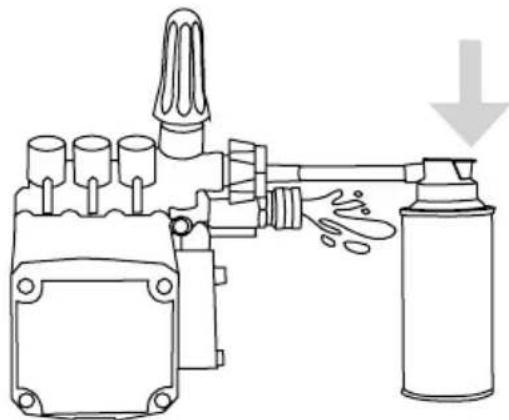

8. Protégéz la pompe en utilisant la protection de pompe SIMPSON conformément à la section UTILISATION DE LA PROTECTION DE POMPE duprésent guide.
9. Entreposez le laveur sous pression dans un endroit propre et sec, à l'abri de la lumière directe du soleil.

Entreposage pendant plus de deux mois

1. Assurez-vous que le moteur est complètement froid.
2. Retirez tout le carburant du réservoir, des conduites de carburant et du carburateur en desserrant la vis de vidange située au bas du carburateur et en vidant le carburant dans un conteneur approprié.
3. Changez I'huile moteur.
4. Enlevez la saleté et les débris de la zone autour de la bougie d'allumage, puis utilisez une douille ou une clé à bougie pour retarder la bougie d'allumage.
5. Versez 0,5 once (15 ml) d'huile neue dans la chambre de combustion du moteur, puis faites tournier le moteur lentement en tirant sur le recul deux (2) fois pour répartir l'huile et lubrifier le cylindre.
6. Installez la bougie d'allumage.
7. Vidangez le tuyau haute pression.
8. L'utilisation de SIMPSON Pump Guard ou d'un équivalent est recommandée lors de l'entreposage de la machine pendant plus de 30 jours et/ou lorsque des températures glaciales sont prévues.
9. Entreposez le laveur sous pression dans un endroit propre et sec, à l'abri de la lumière directe du soleil.

Transport

Vidangez le réserve de carburant avant de transporter le vehicule. Transportez le carburant uniquement dans un recipient approuvé par l'OSHA. Placez toujours le nettoyeur haute pression sur un tapis de protection lors du transport pour éviter d'endommager le vehicule en cas de fuite. Retirez le nettoyeur haute pression du vehicule dés vous arrivée à destination.

AVERTISSEMENT:

TRANSPORT

Le fait de laisser le laveur sous pression dans un espace clos ou les températures peuvent augmenter sur un vehicule de transport peut provoquer la vaporisation du carburant et eventuellesment son explosion. Un incendie et des explosions peuvent cause des brûlures graves et/ou la mort. Pour éviter les fuites ou la vaporisation de carburant, sécurisez le laveur sous pression dans une zone bien aérée, à l'abri du soleil et autres sources de chaleur et ne le transportez pas sur des routes irrégulières si le carburant n'a pas été vidangé au préalable.

AVERTISSEMENT:

RISQUE DE BLESSURE PAR LE LEVAGE

Essayer de soulever un objet trop lourd peut se solder par de graves blessures. La laveuse haute pression est trop lourde pour etre soulevee par une seule personne. Demander de I'aide avant de la soulever.

1. Mettez l'interrupteur de commande du moteur sur la position ARRET.
2. Faites glisser la vanne de carburant sur la position OFF (si l'appareil en est équipé).
3. Pour éviter tout déversement de carburant lors du transport, gardez le laveur sous pression en position verticale sur une surface plane.
4. Lorsqu'il est charge sur un vehicule, fixez le laveur sous pression à l'aide de sangles ou d'attaches pour éviter qu'il ne se renverse ou qu'il ne soit endommagé par un glissement.

REMARQUE: N'utilisez pas le laveur sous pression lorsqu'il est sur le vehicule de transport.

AVISAVI

DOMMAGES DE LA POMPE

Laisser de l'eau à l'intérieur de la pompe par temps de gel causera des dommages divisibles à la pompe. Pour éviter des dommages couâteux, traitez toujours la pompe avec la protection de pompe SIMPSON ® afin d'éliminer l'eau piégée et de replir la pompe d'une solution lubrifiante et antigel.

La protection de pompe SIMPSON (vendue séparation) est formulée pour protégger votre pompe pendant l'entreposage à long terme et contre les dommages causés par le gel. La protection de pompe doit être utilisée tout au long de la saison pour que les joints restent souples et bien lubrifiés. Avant d'entreposer l'appareil pour l'hiver ou lorsqu'il y a un risque de gel, utilisez la protection de pompe pour éliminer toute trace d'eau des cavités internes tout en les remplissant d'une solution antigel. La protection de pompe est une assurance pour votre investissement, utilisez-la.

Utilisez simplement la protection de pompe en suivant les étapes suivantes :

1. Vissez l'adaptateur de la protection de pompe dans l'entrée du tuyau d'arrosage de la pompe.

1. Appuyez sur le bouton et maintenez-le enforcé jusqu'à ce que toute l'eau et la protection de pompe commencent à sortir de l'orifice haute pression.

1. Dévissez la protection de pompe et préparez le laveur sous pression pour l'entreposage comme indiqué dans la section ENTREPOSAGE ET TRANSPORT.

GARANTIE LIMITÉE

Les produits de consommation

CONDITIONS DE COUVERTURE DE LA GARANTIE :

Le fabricant de ce produit s'engage à réparer ou à replacer les pieces désignées qui s'avent défectueuses pendant la période de garantie indiquée ci-dessous, à la seule discrétion du fabricant. Des limitations/extensions et exclusions spécifiques s'appliquent.

Cette garantie couve les defauts de matieraux et de fabrication et non les defaillances de pieces duus a l'usure normale, la depreciation, I'abus, les dommages accidentels, la négligence, l'utilisation, I'entretien, la qualite de I'eau et le stockage inappropries. Pour faire une reclamation selon les termes de la garantie, toutes les pieces déclarées defectueuses doivent etre conserves et disponibles pour etre returnees sur demande a un centre de service de garantie designe pour une inspection de garantie. Les jugements et décisions du fabricant concernant les demandes de garantie sont definitifs.

Ces garanties sont transmises à l'utilisateur final et ne sont pas transférables. En tant que centre de service de garantie autorisé et formé par l'usine, l'usine honorera les conditions de toutes les garanties des composants et satisfera aux réclamations des dispositions de garantie appropriées.

Les articles d'usure normale incluent, mais sans s'y limiter, les articles tels que la valve et les joints, qui ne sont pas couverts par cette garantie.

Cetie gantie rempact ttes garanties, expees ou impicites, y compris, sans s'limiter, tete garantie de qualite marchande ou d'adquation a un usage particulier et toutes ces garanties sont par la presente rejetees et exclues par le fabricant. L'obligation de garantie du fabricant est limitea la reparation et au remplacement des produits defecteux comme indique dans les presentes et le fabricant ne sera pas responsable de toute autre perte, dommage ou depense - y compris les dommages dus a l'expedition, a un accident, a un abus, a des catastrophes naturelles, a une mauvaise utilisation ou a une nateglence.. Il n'y a pas non plus de dommages resultant de reparations utilisant des pieces non achetees apres du fabricant ou de modifications effectuees par du personnel non autorise par I'usine. Le defaut d'installer et d'utiliser I'equipement conformement aux directives enoncees dans le manuel d'instructions annulera la garantie.

CETTE GARANTIE NE COUVRE PAS :

Marchandises vendues reconditionnées, utilisées comme équipement de location, utilisées pour des applications commerciales ou commerciales, et unités utilisées comme modèles de plancher ou d'affichage, dommages résultat de l'expédition (les réclamations doivent être déposées auprès du transporteur), accident, abus, actes de Dieu, mauvaise utilisation ou négligence. Cette garantie ne couvre pas non plus les dommages résultat de réparations ou de modifications effectuees par du personnel non autorisé par l'usine ou le défaut d'installation et d'utilisation de l'équipment conformément aux directives énoncées dans le manuel d'instructions. Le fabricant décline toute responsabilité vis-à-vis de qui que ce soit pour les dommages consécutifs, les blessures corporelles ou les pertes commerciales.

RESPONSABILITÉ DE L'ACHETEUR INITIAL (UTILISATEUR INITIAL) :

Pour le traitement d'une réclamation sous garantie pour votre laveur sous pression SIMPSON®, signalez le problème au 1 877 362-4271 ou à [e-mail] pour Brokerir la autorisation et les directives concernant le centre de service le plus proche de toute zone Conservéz le reçu de caisse original comme préuve d'achat pour les travaux sous garantie Prenez un soin raisonnable pour l'utilisation et l'entretien du produit, comme indiquédans le(s) guide(s) du propretaire

LA GARANTIE NE COUVRE PAS :

Dommages de fret
Dommages du a la deterieation chimique, a l'accumulation de tartre, a la rouille, a la corrosion ou a la dilatation thermique
Dégats de gel
Dommages causés par des pièces ou des accessoires non obtenus auprès d'un revendeur agreeé ou non approvés par le fabricant
- Usure normale des pièces mobiles ou des composants affectés par les pièces mobiles

PERIODES DE COUVERTURE DE LA GARANTIE:

SYTÉME DE CONTRÔLÉ DU MOTEUR ET DES ÉMISSIONS

• Couvert par la garantie du fabricant du moteur. Voir manuel du moteur.

POMPE A HAUTE PRESSION (DEFAUTS DE MATÉRIAUX ET DE FABRICATION)

• DEUX (2) ans à partir de la date d'achat.

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

CINQ (5) ans à partir de la date d'achat.

ACCESSIONS (DEFAUTS DE MATÉRIAUX ET DE FABRICATION)

Buses, flexibles, pistolets pulverisateurs, baguettes, pneus, pieds en caoutchouc : quatre-vingt-dix (90) jours à compter de la date d'achat

DECLARATION D'INTENTION ET D'UTILISATION

• Il s'agit d'une gamme de produits grand public qui n'est PAS conque pour etre utilise dans des applications commerciales. Cette garantie ne couvre aucun produit utilise a des fins de location ou commerciales, ou a toute autre fin generatrice de revenus.

SIMPSON®

LIRE ATTENTIVEMENT CE GUIDE AVANT L'UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide peut entrainer des dommages matériels, des blessures graves et/ou la mort.

CONSERVEZ CE GUIDE POUR RÉFERENCE ULTÉRIEURE

Copyright © 2025 FNA-Group, Inc. Tous droits réservés.

SIMPSON®

LAVADORA A PRESIÑON

MANUAL DE USO Y CUIDADO

NO A LA VENTA EN EL ESTADO DE CALIFORNIA

MIRA ANTES DE BOMBEAR
