Type de produit	Commutateur Gigabit Ethernet PoE++ non géré
Marque	Intellinet
Modèle	562010
Nombre de ports	5 ports RJ45 Gigabit Ethernet (10/100/1000 Mbit/s)
Ports PoE	4 ports (1 à 4) avec PoE++ (802.3bt/at/af) et UPoE
Port non PoE	1 port de liaison ascendante Gigabit (port 5)
Alimentation PoE maximale	Jusqu'à 90 W par port, total 140 W
Alimentation externe	Adaptateur secteur 54 V CC, 2,8 A
Normes PoE compatibles	802.3bt (PoE++), 802.3at (PoE+), 802.3af (PoE), UPoE (Cisco)
Installation	Bureau ou montage mural
Connecteur de mise à la terre	Oui (vis de châssis)
Ventilation	Espace libre d'au moins 25 mm autour de l'appareil
Température de fonctionnement	De 0°C à 40°C (estimation)
Humidité de fonctionnement	10% à 90% sans condensation (estimation)
Dimensions (approx.)	Environ 150 x 100 x 30 mm (estimation)
Poids (approx.)	Environ 0,6 kg (estimation)
LEDs indicateurs	Power (vert), LNK/ACT (vert), PoE (orange) pour chaque port
Détection automatique de vitesse	Oui, pour chaque port
Commutation Store-and-Forward	Oui (standard)
Câbles recommandés	Cat5e/6/6a/8.x UTP/STP
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau ou à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Adaptateur secteur disponible en SAV. Aucune pièce réparable par l'utilisateur ; contacter un professionnel pour toute intervention.

FOIRE AUX QUESTIONS - 562010 Intellinet

Comment installer le commutateur Intellinet 562010 ?

Le commutateur est plug and play. Branchez l'adaptateur secteur, connectez vos appareils réseau aux ports RJ45, et le commutateur se configure automatiquement. Pour une installation de bureau, placez-le sur une surface plane avec au moins 25 mm d'espace autour. Pour un montage mural, fixez deux vis aux emplacements prévus à l'arrière.

Quelle est la puissance PoE maximale délivrée ?

Les ports 1 à 4 peuvent fournir jusqu'à 90 watts chacun, avec un budget total de 140 watts. Le port 5 est non PoE (liaison ascendante). Utilisez le commutateur à glissière pour choisir entre les normes 802.3bt et UPoE selon votre périphérique.

Que signifient les voyants LED ?

Le voyant Power vert indique que l'appareil est sous tension. Le voyant LNK/ACT vert par port indique une connexion active ; il clignote lors du transfert de données. Le voyant PoE orange s'allume quand un périphérique alimenté est connecté ; un clignotement signale une anomalie d'alimentation.

Puis-je utiliser ce commutateur avec des équipements Cisco UPoE ?

Oui, le commutateur prend en charge la norme UPoE de Cisco. Réglez le commutateur à glissière sur la position UPoE pour fournir la puissance maximale sur quatre paires, quel que soit le niveau de classe du périphérique.

Quelle distance maximale entre le commutateur et les périphériques ?

La distance maximale recommandée est de 100 mètres avec un câble Ethernet de catégorie 5e ou supérieure. Au-delà, utilisez des répéteurs ou des commutateurs supplémentaires.

Comment mettre à la terre le commutateur ?

Utilisez la vis de mise à la terre située sur le panneau arrière, à droite du connecteur d'alimentation. Raccordez-la à un objet offrant un accès direct à la terre (par exemple, le châssis métallique d'un rack). Cela améliore la protection contre les décharges électrostatiques.

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez d'abord que le voyant PoE est allumé ou clignotant. Si éteint, assurez-vous que le câble est correctement branché et que le périphérique est compatible PoE. Si le voyant clignote (anomalie), essayez de basculer le commutateur à glissière entre 802.3bt et UPoE. Vérifiez aussi que le budget total de 140 W n'est pas dépassé.

Ce commutateur est-il compatible avec les caméras IP et les points d'accès WiFi ?

Oui, il est idéal pour alimenter via PoE des caméras IP, des points d'accès WiFi, des téléphones VoIP et autres appareils PoE. Les ports 1 à 4 supportent les normes 802.3af/at/bt et UPoE, assurant une large compatibilité.

Comment enregistrer le produit ?

Enregistrez votre produit sur le site register.intellinet-network.com/r/562010 ou scannez le code QR présent sur la couverture de la notice. L'enregistrement permet d'accéder au support et à la garantie.

Où trouver les spécifications techniques complètes ?

Les spécifications détaillées sont disponibles sur le site intellinetnetwork.com. Vous pouvez également télécharger la notice PDF complète depuis notice-facile.com pour plus d'informations.

MODE D'EMPLOI 562010 Intellinet

Commutateur Gigabit Ethernet 5 ports PoE++ propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbit/s, pour une performance et une compatibilité accrues. Il fournit jusqu'à 90 watts de puissance par port sur les ports 1 à 4 jusqu'à ce que sa capacité d'alimentation de 140 watts soit atteinte. Ce switch comprend également un port de liaison ascendante gigabit non-PoE pour se connecter au backbone réseau, à un serveur ou à votre solution d'enregistrement vidéo (NVR).

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/562010 ou scannez le code QR figurant sur la couverture.

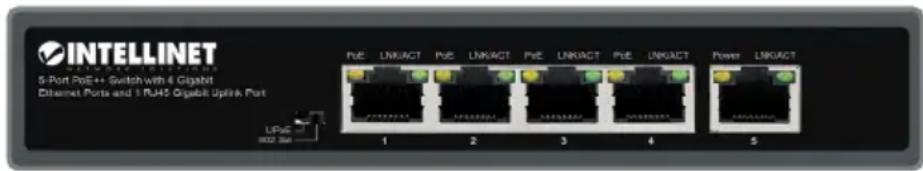

Panneau avant

DEL COULEUR STATUT INDICATION
Power Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation/Allumez l'appareil.
LNK/ACT (1-5)	Vert	Éteinte Aucun appareil n'est connecté au port.
		Allumé Un appareil est connecté au port.
		Clignote En train d'émettre ou de recevoir des données
PoE (1-4) Orange		Éteinte Aucun appareil (PD) n'est connecté au port.
		Allumé L'appareil connecté est alimenté.
		Clignote	Alimentation électrique anormale

Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

UPoE 802.3bt

Commutateur à glissière

Sélectionnez la norme PoE du périphérique connecté :

• 802.3bt: pour les PD entièrement conformes 802,3 bt/at/af) ;
• UPoE: pour les PD qui prennent en charge la puissance maximale de PSE sur quatre paires, quelle que soit la classe PD, y compris Cisco Universal Power over Ethernet);
• REMARQUE : si vous n'êtes pas sûr de la norme qui convient dans votre cas, il est prudent d'essayer chaque réglage.

Panneau arrière

L'appareil est compatible avec un courant continu de 54 V, 2,8 A. Branchez l'adaptateur d'alimentation fourni dans l'interface CC désignée sur le commutateur.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets),ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.);
• et pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter.

Pour le montage mural, installez deux vis dans le mur à la distance des espaces situés à l'arrière de l'injecteur. Placez l'injecteur par-dessus et réglez-le jusqu'à ce qu'il soit bien fixé.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
