PD600G - Visseuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Visseuse BLACK & DECKER PD600G, puissance de 600 W, couple maximal de 35 Nm, vitesse à vide de 0-600 tr/min.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux tels que le bois, le métal et le plastique.
Maintenance et réparation	Vérifier régulièrement le bon état des accessoires, nettoyer le filtre d'air si applicable, et stocker dans un endroit sec.
Sécurité	Porter des lunettes de protection, utiliser des gants si nécessaire, et s'assurer que l'outil est débranché lors du changement d'accessoires.
Informations générales	Poids léger pour une maniabilité accrue, design ergonomique, garantie de 2 ans, compatible avec divers accessoires de vissage.

FOIRE AUX QUESTIONS - PD600G BLACK & DECKER

Comment charger la visseuse BLACK & DECKER PD600G ?

Pour charger la visseuse PD600G, insérez la batterie dans le chargeur fourni et branchez-le sur une prise électrique. La lumière indicatrice s'allumera pour signaler que la charge est en cours.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez si la batterie est correctement chargée. Si la batterie est chargée et que la visseuse ne fonctionne toujours pas, assurez-vous que l'interrupteur de sécurité est en position 'On'.

Comment changer les embouts de la visseuse ?

Pour changer les embouts, tirez sur le mandrin pour le déverrouiller, retirez l'ancien embout et insérez le nouveau en le poussant fermement. Relâchez le mandrin pour le verrouiller.

Quels types de vis peuvent être utilisés avec la PD600G ?

La visseuse PD600G est compatible avec une variété de vis, y compris les vis à bois, les vis à métaux et les vis autoforeuses, selon l'embout utilisé.

Comment nettoyer ma visseuse BLACK & DECKER PD600G ?

Pour nettoyer la visseuse, utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs ou de plonger la visseuse dans l'eau.

Quelle est la durée de vie de la batterie de la PD600G ?

La durée de vie de la batterie dépend de l'utilisation. En général, elle peut durer entre 30 à 60 minutes d'utilisation continue, mais cela peut varier selon la charge et l'intensité des travaux effectués.

Puis-je utiliser la visseuse sur des matériaux durs comme le métal ?

Oui, la visseuse PD600G peut être utilisée sur des matériaux durs comme le métal, mais assurez-vous d'utiliser un embout adapté et de régler le couple correctement.

Que faire si la lumière indicatrice de la charge ne s'allume pas ?

Si la lumière indicatrice ne s'allume pas, vérifiez que le chargeur est bien branché à une prise fonctionnelle et que la batterie est correctement insérée. Si le problème persiste, la batterie ou le chargeur pourrait être défectueux.

MODE D'EMPLOI PD600G BLACK & DECKER

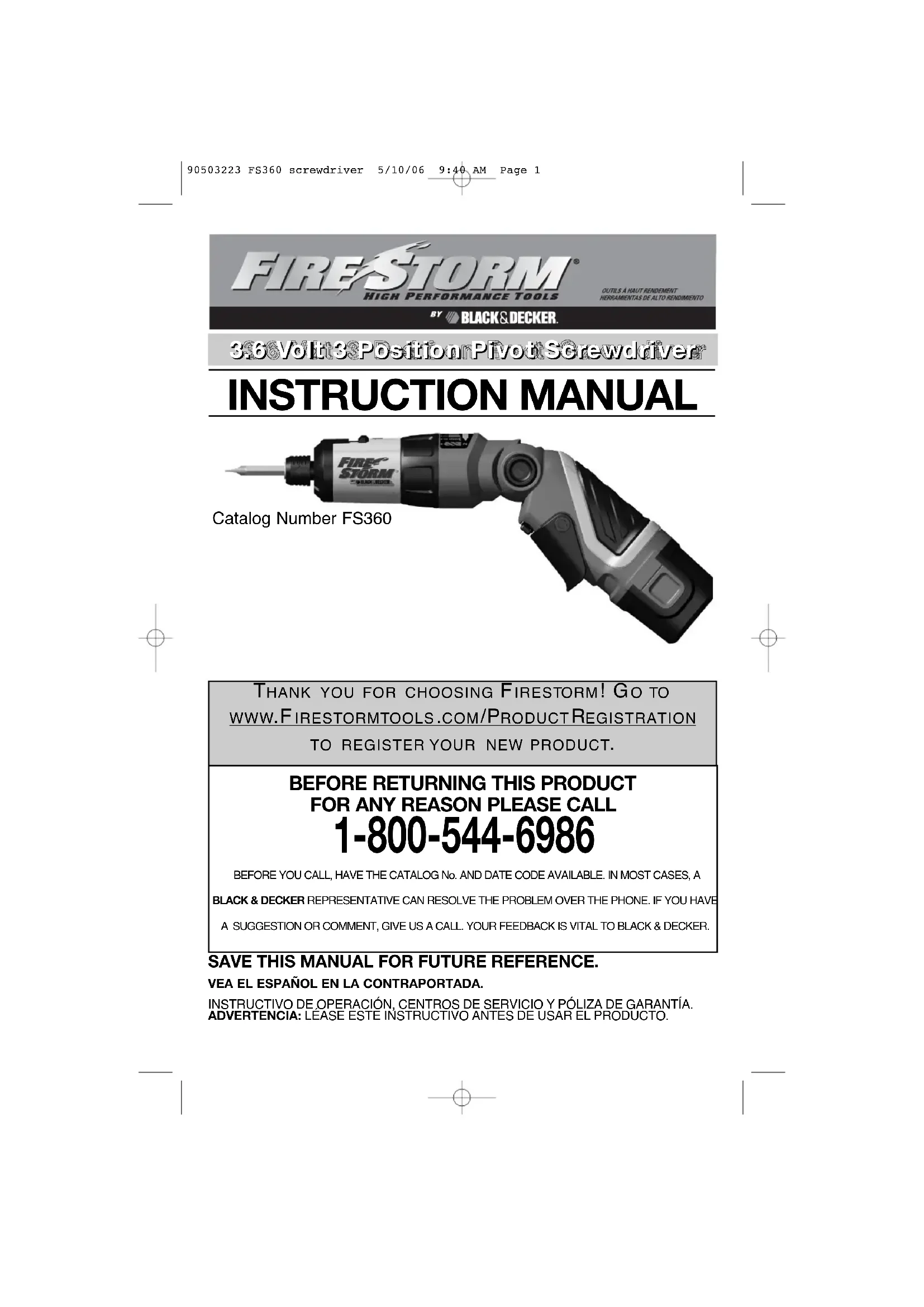

90503223 FS360 screwdriver 5/10/06 9:40 AM Page 1213 Règles de sécurité générales AVERTISSEMENT! Lire toutes les directives. Tout manquement aux directives suivantes pose des risques de choc électrique, d’incendie et/ou de blessure grave. Le terme « outil électrique » dans tous les avertissements ci-après se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

CONSERVER CES DIRECTIVES

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d'accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les curieux au moment d’utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d’électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à d'autres conditions où il pourrait être mouillé. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser abusivement le cordon d’alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à une telle utilisation. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment d’inattention, durant l’utilisation d’un outil électrique, peut se solder par des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter une protection oculaire. L’utilisation d’un équipement de sécurité comme un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Attention de ne pas mettre en marche l’outil accidentellement. S’assurer que l’interrupteur est en position d’arrêt avant tout branchement. Transporter un outil électrique alors que le doigt est sur l’interrupteur ou brancher un outil électrique alors que l’interrupteur est en position de marche risque de causer un accident. d) Retirer toute clé de réglage ou clé standard avant de démarrer l’outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 1314 permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Maintenir cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs pourraient s'enchevêtrer dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche du secteur ou le bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire, ou avant de ranger l’outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n’étant pas familière avec un outil électrique (ou son manuel d’instruction) d’utiliser ce dernier . Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l’outil électrique

En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires, les mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d’outil électrique, en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Utilisation et entretien du bloc-piles

a) S’assurer que l’interrupteur se trouve à la position d’arrêt avant d’insérer le bloc-piles. Insérer un bloc-piles dans un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. b) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de bloc-piles. c) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie. d) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des étincelles, des brûlures ou un incendie. e) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 1415

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques . Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique. b) S’il faut remplacer le cordon d’alimentation, ceci doit être fait par le fabricant ou son agent pour éviter tout risque d’accident. RÈGLES DE SÉCURITÉ SPÉCIFIQUES

• Tenir l’outil par les surfaces isolées prévues à cette fin lorsqu’il risque d’entrer en contact avec des fils cachés ou son propre cordon, car de tels contacts peuvent mettre les pièces métalliques de l’outil sous tension, engendrant des risques de choc électrique.

• Utiliser des brides de fixation ou un autre dispositif de fixation permettant de fixer solidement et de soutenir la pièce sur une plateforme stable. Tenir la pièce avec la main ou contre son corps la rend instable et risque de provoquer une perte de maîtrise de l’outil.

AVERTISSEMENT : Certains outils électriques, tels que les sableuses, les scies,

les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb,

• la silice cristalline dans les briques et le ciment et autres produits de maçonnerie,

• l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique (comme l’arséniate de cuivre et de chrome). Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un endroit bien aéré et utiliser le matériel de sécurité approprié, tel un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

• Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps à l’eau savonneuse. S’assurer de bien se protéger afin d’éviter d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.

AVERTISSEMENT : Cet outil peut produire et répandre de la poussière

susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approprié approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps. L’étiquette de l’outil peut comporter les symboles suivants. V ....................................volts A..........................ampères Hz ..................................hertz W ........................watts min..................................minutes ......................courant alternatif ................................courant continu

Construction de classe II ........................borne de mise à la minute ..................................symbole d´avertissement .../min ..................tours ou courses à la minute Information concernant le capuchon du bloc-pile Un capuchon est fourni avec le bloc-pile en vue d’être utilisé chaque fois qu’on retire ce dernier de l’outil ou du chargeur en vue de le ranger ou de le transporter; enlever le capuchon avant de remettre le bloc-pile dans le chargeur ou dans l’outil. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 1516

AVERTISSEMENT : S’assurer, au moment de ranger ou de transporter un bloc-pile ou

une pile, qu’aucun objet métallique n’entre en contact avec leurs bornes à découvert de celui-ci. Par exemple, il faut éviter de placer un bloc-pile ou une pile sans capuchon dans un tablier, une poche, une boîte à outils ou un tiroir (etc.) contenant des objets tels que des clous, des vis ou des clés, car tout contact entre les bornes à découvert et un objet métallique comme une clé, une pièce de monnaie, un outil à main. etc. pourrait causer un incendie. En effet, les règlements américains Hazardous Material Regulations (HMR) du US Department of Transportation interdisent le transport d’un bloc-pile ou d’une pile dans tout moyen de transport commercial ou aéronef (que ce soit dans une valise ou le bagage de cabine) SAUF s’ils sont bien protégés contre les courts-circuits. On doit donc s’assurer, lorsqu’on transporte un bloc-pile ou une pile séparément, de bien protéger et isoler les bornes contre tout matériau qui risque d’entrer en contact avec eux et de causer un court-circuit. Avertissements de sécurité et directives : chargement

1. Ce mode d’emploi renferme d’importantes directives de sécurité et d’utilisation.

2. Avant d’utiliser le chargeur de piles, lire toutes les directives et les indications

d’avertissement apposées sur le chargeur et le produit. MISE EN GARDE : pour réduire le risque de blessure, utiliser le chargeur uniquement avec ce produit. Les piles utilisées dans d’autres produits peuvent éclater et causer des blessures corporelles et des dommages.

3. Protéger le chargeur de la pluie ou de la neige.

4. L’utilisation d’un équipement non recommandé ou vendu par Black & Decker peut

entraîner un incendie, un choc électrique ou des blessures corporelles.

5. Pour réduire le risque de dommages à la fiche et au cordon d’alimentation, tirer sur la

fiche plutôt que sur le cordon pour déconnecter le chargeur.

6. S’assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche

ni ne trébuche dessus ou à ce qu’il ne soit pas endommagé ni soumis à une tension.

7. Il est préférable de ne pas utiliser une rallonge à moins que cela ne soit absolument

nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un choc électrique ou une électrocution. a. Les cordons à deux fils peuvent être utilisés avec les rallonges à 2 ou 3 fils. Seules les rallonges rondes enveloppées doivent être utilisées, et nous recommandons qu’elles soient homologuées par l’organisme Laboratoires des assureurs du Canada (LAC). Si elle est utilisée à l’extérieur, la rallonge doit être prévue à cet effet. Tout cordon marqué pour un usage extérieur peut aussi être utilisé à l’intérieur. Les « W » ou « WA » marquées sur l’enveloppe du cordon indiquent que le cordon convient à un usage extérieur. b) Pour la sécurité de l’utilisateur et le maintien de la puissance, utiliser une rallonge de calibre adéquat (AWG ou calibrage américain normalisé des fils). En effet, un calibre adéquat évitera également une surchauffe. Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour obtenir la longueur totale, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 1617

8. Utiliser seulement le chargeur fourni pour charger votre outil. L’utilisation de tout

autre chargeur risque d’endommager l’outil ou de créer une condition dangereuse.

9. Utiliser un seul chargeur pour charger.

10. Ne pas tenter d’ouvrir le chargeur. Aucune pièce à l’intérieur ne peut être réparée par

le client. Retourner le produit à tout centre de réparation Black & Decker autorisé.

11. NE PAS incinérer l’outil ou les piles même s’ils sont gravement endommagés ou

complètement usés. Les piles peuvent exploser dans un feu.

12. Une petite fuite de liquide peut se produire dans les cellules de pile en cas

d’utilisation extrême, de charge ou de conditions de température. Cela n’indique pas de défaillance. Toutefois, si le joint d’étanchéité extérieur est rompu et que la fuite entre en contact avec la peau : a. Laver rapidement la zone touchée au savon et à l’eau. b. Neutraliser avec un acide doux comme du jus de citron ou du vinaigre. c. Si le liquide de la pile entre en contact avec les yeux, les rincer abondamment à l’eau propre, pendant un minimum de dix minutes et consulter immédiatement un médecin. REMARQUE MÉDICALE : le liquide est composé d’une solution de 25 % - 35 % d’hydroxyde de potassium. Procédure de charge IMPORTANT : les piles du bloc-piles ne sont pas complètement chargées à sa sortie de l’usine. Avant de les charger, lire attentivement toutes les consignes de sécurité. Le chargeur en 3 heures est conçu pour utiliser une alimentation standard de 120 volts, 60 Hz. Pour charger le bloc-piles, procéder comme suit :

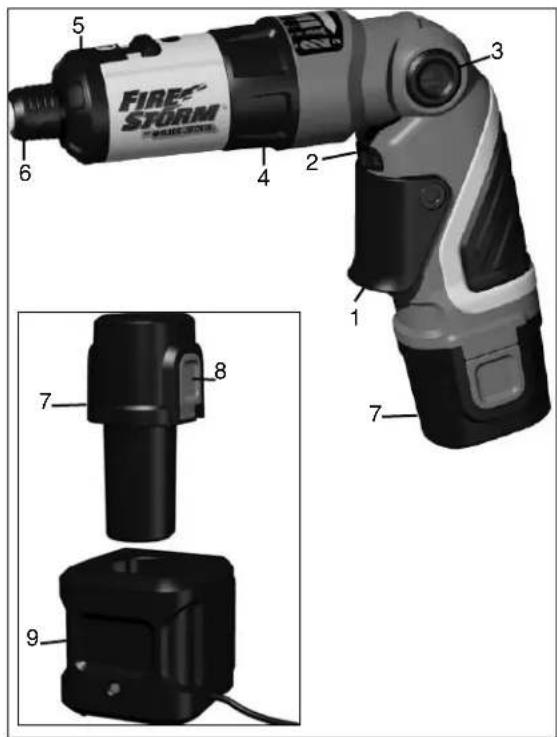

1. Coulisser l’interrupteur coulissant avant/arrière/de verrouillage (2) en position

d’ARRÊT au centre puis appuyer simultanément sur les deux boutons de dégagement (8) et retirer le bloc-piles de l’outil.

2. Brancher le chargeur (9) dans toute prise électrique standard de 120 volts, 60 Hz.

3. Insérer le bloc-piles (7) dans le chargeur et le laisser charger pour une période de

trois heures. (fig. A)

4. Débrancher le chargeur et retirer le bloc-piles.

5. L’insérer dans la poignée jusqu’à ce qu’il s’enclenche en position. (fig. B)

Remarques importantes de chargement

1. Après la première charge, dans le cas d’une utilisation normale, votre outil devrait se

charger entièrement en 3 à 6 heures. Si les piles sont complètement déchargées, il peut falloir jusqu’à 6 heures pour les charger entièrement. L’outil est sorti de l’usine sans être totalement chargé. Avant d’utiliser le bloc-piles, il doit être chargé pendant au moins 9 heures.

2. NE PAS charger les piles à une température inférieure à 4,5 ºC (40 ºF) ou supérieure

à 40,5 ºC (105º F). Ces consignes sont importantes et permettent d’éviter d’endommager les piles. Une durée de vie et une performance accrues peuvent être obtenues si les piles sont chargées à une température d’air d’environ 24 °C (75 °F).

3. Durant la charge, le chargeur peut émettre un vrombissement et devenir chaud au

toucher. Il s’agit d’un état normal qui n’indique pas de problème.

4. Si les piles ne se chargent pas adéquatement :

(1) Vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique. (2) Vérifier si la prise est reliée à un interrupteur qui coupe le courant au moment d’éteindre la lumière. (3) Déplacer le chargeur et l’outil dans un endroit où la température de l’air est supérieure à 4,5 °C (40 °F) et inférieure à 40,5 °C (105 °F). (4) Si la prise et la température sont adéquates et que la charge obtenue est insuffisante, consulter la garantie.

5. L’outil doit être rechargé lorsque sa puissance devient insuffisante pour des travaux

qui étaient facilement réalisés précédemment. NE PAS CONTINUER à utiliser le produit si ses piles sont épuisées.

6. Pour prolonger la durée de vie des piles, éviter de les laisser chargées pendant de

longues périodes (plus de 30 jours sans utilisation). Bien que la surcharge ne pose 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 17pas de problème de sécurité, cela peut réduire de manière importante la durée de vie générale de la pile.

7. Les piles atteindront une performance optimale après avoir été rechargées 5 fois

durant un usage normal. Il n’est pas nécessaire d’attendre que les piles soient à plat pour la recharger.

• Tenir fermement l’outil afin de contrôler sa torsion.

AVERTISSEMENT : l’outil pourrait se bloquer (à cause d’une surcharge ou d’une

mauvaise utilisation), produisant ainsi une torsion brusque. Pour réduire le risque de blessure, toujours s’attendre à un blocage soudain. Empoigner fermement l’outil pour contrôler sa torsion et éviter d’en perdre le contrôle, ce qui pourrait causer des blessures corporelles. En cas de blocage, relâcher la détente immédiatement et déterminer la raison du blocage avant de redémarrer.

• Tirer le manchon (11) vers l’avant et insérer un embout ou une mèche (10) à tige hexagonale.

• Relâcher le manchon.

• Pour retirer l’embout, avancer le manchon et retirer l’embout du porte-embout. PIVOTEMENT DE LA TÊTE DE L’OUTIL (FIG. D, E, F) Pour optimiser la polyvalence de l’outil, il est possible d’en pivoter la tête.

• Enfoncer le bouton de dégagement du mécanisme de pivotement (3).

• Pivoter la tête de l’outil à l’une des trois positions de pivotement préétablies.

• Pour éviter tout pincement dans les zones identifiées par les flèches noires, tenir le tournevis par les deux extrémités et utiliser le pouce pour enfoncer le bouton de dégagement du mécanisme de pivotement (3) lors de tout changement de position.

• Ne pas utiliser le tournevis comme levier, quelle que soit la position.

• Pour éviter que le tournevis ne démarre intempestivement, ne pas le transporter dans votre poche. CORRECTEUR DE COUPLE (FIG.G) Le tournevis est doté d’un correcteur de couple à embrayage réglable. Lorsque l’outil atteint le couple de serrage préétabli, l’embrayage débraye et limite ainsi la force de vissage appliquée à la vis.

• Le moteur de l’outil fonctionnera aussi longtemps que la détente est enfoncée.

• Pour régler le couple de serrage de l’outil, tourner la bague de l’embrayage réglable (4) en sens horaire ou antihoraire selon le cas. Plus le numéro est élevé et plus grand sera le couple de serrage. Chaque déclic en sens horaire (en faisant face à la broche) indique une augmentation du couple, INTERRUPTEUR COULISSANT AVANT/ARRIÈRE/DE VERROUILLAGE (FIG. H)

• Pour sélectionner la rotation avant ou arrière, utiliser l’interrupteur coulissant avant/arrière (2) (regarder les flèches inscrites sur l’interrupteur). REMARQUE : l’interrupteur coulissant, en position centrale, verrouille l’outil et prévient un démarrage intempestif ou une décharge du bloc-piles. SÉLECTEUR À DOUBLE MARCHE (FIG. I) L’outil est doté d’un sélecteur à double marche (5) pour varier le ratio régime/couple de serrage.

1 - vitesse lente/couple élevé (environ 200 tr/min)

2 - vitesse élevée/faible couple (environ 600 tr/min)

REMARQUE : toujours coulisser le sélecteur à double marche complètement vers l’avant ou l’arrière.

• Ne pas modifier l’embrayage lors d’un fonctionnement à plein régime ou en cours d’utilisation.

DIRECTIVES D’UTILISATION

Avant l’utilisation :

• S’assurer que le bloc-piles est (entièrement) chargé.

• Pour mettre l’outil en marche, enfoncer la détente (1).

• Pour arrêter l’outil, la relâcher.

• Pour verrouiller l’outil en position d’arrêt, mettre l’interrupteur coulissant avant/arrière (2) au centre. VISSAGE

• Insérer l’embout approprié.

• Sélectionner l’embrayage voulu.

• Sélectionner la marche avant ou arrière.

• Régler la bague (4) en position 1 et débuter le vissage (à faible couple de serrage) (fig. G)

• Si l’embrayage émet des « cliquetis » trop tôt, augmenter le réglage de la bague selon le besoin. PERÇAGE

• Insérer la mèche appropriée.

• Déplacer la bague (4) en position « 2 » pour sélectionner le mode perçage (fig. G).

• Sélectionner le bon embrayage.

• Sélectionner la rotation avant.

PERÇAGE DANS LE MÉTAL

• Utiliser un lubrifiant de coupe pour percer les métaux. Seuls la fonte et le laiton doivent être percés à sec. CONSEILS PRATIQUES GÉNÉRAUX POUR LE PERÇAGE

• Le présent outil n’est pas recommandé pour le perçage de la maçonnerie.

• N’utiliser que des mèches bien aiguisées

• Des mèches de perçage de métaux peuvent être utilisées pour percer des trous dans le bois. Ces mèches doivent être bien aiguisées et doivent être fréquemment retirées pour nettoyer les cannelures.

• S’assurer que la pièce soit bien appuyée et stable, tel qu’indiqué dans les directives de sécurité.

• Utiliser l’équipement de sécurité approprié, tel qu’indiqué dans les directives de sécurité.

• Protéger et entretenir la zone de travail, tel qu’indiqué dans les directives de sécurité.

• Faire tourner la perceuse très lentement, en utilisant peu de pression, jusqu’à ce que le trou soit suffisamment grand pour que la mèche ne glisse pas.

• Exercer une pression en ligne droite avec la mèche. Exercer suffisamment de pression pour faire mordre la mèche mais ne pas appuyer à l’excès pour éviter de caler le moteur ou de faire dévier la mèche.

• Tenir fermement l’outil avec les deux mains afin de contrôler sa torsion.

• NE PAS TENTER DE FAIRE DÉMARRER UNE PERCEUSE BLOQUÉE EN UTILISANT LE DÉCLENCHEUR. IL Y A RISQUE D’ENDOMMAGER L’OUTIL. Pour la retirer, faire bouger la pointe d’avant en arrière puis la retirer.

• Éviter les blocages en réduisant la pression lors du perçage et percer lentement dans la dernière portion du trou.

• Faire tourner la perceuse pour retirer la mèche du trou percé. Cette pratique réduira ainsi les blocages.

• S’assurer que l’interrupteur met l’outil sous tension et hors tension.

AVERTISSEMENT : pour éviter toute blessure corporelle, il est important de bien appuyer

la pièce de travail et de tenir la perceuse fermement afin d’en conserver le contrôle. ENTRETIEN Nettoyer l’outil au moyen d’un savon doux et d’un linge humide seulement. Ne jamais laisser de liquide s’infiltrer à l’intérieur de l’outil ni tremper ce dernier dans un liquide quelconque. IMPORTANT : pour assurer la SÉCURITÉ et la FIABILITÉ de ce produit, toutes les opérations de réparation, d’entretien et de réglage (autres que celles décrites aux présentes) doivent être effectuées dans un centre de service autorisé ou par du personnel qualifié; on ne doit utiliser que des pièces de rechange identiques. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 2122 ACCESSOIRES Les accessoires recommandés pour cet outil sont offerts au centre de service autorisé ou chez le dépositaire local; pour obtenir de plus amples renseignements sur ces accessoires, composer le 1 800 544-6986.

AVERTISSEMENT : il pourrait s'avérer dangereux d'utiliser des accessoires autres que

ceux recommandés pour cet outil.

de la pile au nickel-cadmium indique que Black & Decker défraie le coût du recyclage de la pile à la fin de sa durée utile. Le programme RBRC

offre une solution de rechange pratique à la mise au rebut des piles au nickel-cadmium usées, que ce soit à la poubelle ou dans le système municipal car cette mise au rebut est illégale à certains endroits. L'organisme RBRC en collaboration avec Black & Decker et d'autres utilisateurs de piles a mis sur pied des programmes aux États-Unis et au Canada afin de faciliter la collecte des piles au nickel-cadmium usées. Pour aider à préserver l'environnement et à conserver les ressources naturelles, il suffit de retourner les piles au nickel-cadmium usées à un centre de service Black & Decker ou chez le détaillant de la région pour qu'elles soient recyclées. On peut également communiquer avec le centre de recyclage de la région afin de savoir où déposer les piles usées, ou composer le 1 [phone]. *RBRC

est une marque de commerce de l'organisme américain Rechargeable Battery Recycling Corporation. Dépannage Problème Cause possible Solution possible

• La pile ne se charge pas. • Le chargeur n’est pas branché • Brancher le chargeur dans prise dans une prise qui fonctionne. une qui prise fonctionne. Se reporter à «Remarques importantes de chargement » pour plus de renseignements.

• Vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique.

• Vérifier si la prise est reliée à un interrupteur de lumière qui la met hors tension lorsque vous éteignez les lumières.

• Température ambiante • Déplacer le chargeur et trop chaude ou trop froide. l’outil à une température ambiante de plus de 4,5 °C (40 °F) ou sous les 40,5 °C (105 °F).

• L’outil ne visse pas. • La bague de réglage du couple • Déplacer la bague sur le de serrage est en mauvaise position « 2 », mode perçage.

• Les vis se faussent • La bague de réglage du couple • Déplacer la bague à de serrage est à une valeur élevée. une valeur moindre.

• Les vis ne sont pas • La bague de réglage du couple • Déplacer la bague à une entièrement assises. de serrage est à une valeur trop valeur plus élevée. faible. Pour de l’aide avec l’outil, consulter notre site Web www.blackanddecker.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance BLACK & DECKER au 1-800-544-6986. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 2223

INFORMATION SUR LES RÉPARATIONS

Tous les centres de réparation Black & Decker sont dotés de personnel qualifié en matière d’outillage électrique; ils sont donc en mesure d’offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l’établissement Black & Decker le plus près de chez vous. Pour trouver l’établissement de réparation de votre région, consulter le répertoire des Pages jaunes à la rubrique « Outils électriques » ou composer le numéro suivant : 1-800-544-6986 ou consulter le site www.blackanddecker.com GARANTIE COMPLÈTE DE DEUX ANS POUR UNE UTILISATION DOMESTIQUE Black & Decker (É.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matériau ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais de l’une des deux façons suivantes : La première façon consiste en un simple échange chez le détaillant qui l’a vendu (pourvu qu’il s’agisse d’un détaillant participant). Tout retour doit se faire durant la période correspondant à la politique d’échange du détaillant (habituellement, de 30 à 90 jours après l’achat). Une preuve d’achat peut être requise. Vérifier auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges. La deuxième option est d’apporter ou d’envoyer le produit (transport payé d’avance) à un centre de réparation autorisé ou à un centre de réparation de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d’achat peut être requise. Les centres Black & Decker et les centres de service autorisés sont répertoriés dans les pages jaunes, sous la rubrique « Outils électriques ». Cette garantie ne s’applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d’autres droits qui varient d’un État ou d’une province à l’autre. Pour toute question, communiquer avec le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n’est pas destiné à un usage commercial. REMPLACEMENT GRATUIT DES ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-800-544-6986 pour en obtenir le remplacement gratuit. Remarque à l’intention des entrepreneurs concernant la garantie spéciale Les produits de marque FIRESTORM

sont des outils hauts de gamme destinés aux consommateurs et comportent une GARANTIE POUR USAGE RÉSIDENTIEL. Ces outils sont conçus, fabriqués et mis à l’essai en vue de répondre aux besoins du bricoleur, ou de les dépasser, lorsque ce dernier réalise des projets ou effectue des réparations à l’intérieur ou à l’extérieur de sa résidence. Utilisés correctement, ces outils procurent à l’utilisateur un rendement et une puissance supérieurs qui excèdent de loin la période de garantie de deux ans. Par contre, tout outil utilisé à des fins commerciales ou tout produit de marque FIRESTORM

ou tout autre produit Black & Decker destiné aux consommateurs et réservé à un usage résidentiel, utilisé dans le cadre d’une ACTIVITÉ RELIÉE AU TRAVAIL, N’EST PAS COUVERT PAR LA PRÉSENTE GARANTIE. Imported by / Importé par Black & Decker Canada Inc. 100 Central Ave. Brockville (Ontario) K6V 5W6 Voir la rubrique “Outils électriques” des Pages Jaunes pour le service et les ventes. 90503223 FS360 screwdriver 5/10/06 9:40 AM Page 2324
