MODE D'EMPLOI Q-Class 41L7104 KICKER

Manuel d'utilisation | Française

L7 HAUT-PARLEUR D'EXTRÊMES GRAVES

KICKER®

Modèles : 8L7 | 10L7 | 12L7 | 15L7

Ravendeur KICKER agréé :

Date d'achal :

Numéro de modèle du haut-parleur

Numéro de série du haut-parteur :

CARACTÉRISTIQUES

Remarque : Tous les chiffres relatifs aux spécifications et aux performances sont susceptibles de changer. Veuillez consulter le s'è www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti de votre nouveau caisson de basses KICKER, nous vous recommandons d'utiliser unquement les accessoires et câbles KICKER. Veuillez compter une période de rodage de deux semaines avant que le caisson de basses n'attegne son niveau de performance optimal.

Vérification sonore : Réponse médiocre des basses ? Vérifiez la phase du système en inversant les connexions négative et positive du haut-parleur sur le caisson de basses. Si cela améliore les basses, le caisson de basses était déphasé par rapport au reste du système audio.

Modèle		8L7		10L7	12L7
Impédance nominale [O] 2 ou 4 2 ou 4 2 ou 4 2 ou 4
Fs	[Hz]		47,2	37,5	34
Sensibilité	[1W,	1m]		82,4	85,9
Qts		0,735	0,507	0,539	0,539
Qms		8,828	9,791	9,468	11,866
Qes		0,802	0,535	0,571	0,565
Re	[Ω]		6,6	7,9	6,8
Vas [plod3; L]		0,322 ; 9,127	1 ; 28,32	1,92 ; 54,274	5,263 ; 149,048
Puissance continue [Watts RMS]		500	750	900	1 200
Dimensions externes du boîter [po ; cm]		8-13/16 ; 22,4	10-11/16 ; 27,2	12-9/16 ; 32	15-5/8 ; 39,6
Profondeur du montage [po ; cm]		5-7/16 ; 13,8	6-7/8 ; 17,5	7-7/8 ; 20	9-3/8 ; 23,9
Découpe de montage [po ; cm]		7-1/4 ; 18,4	9-5/18 ; 23,7	11-1/16 ; 28,1	13-3/4 ; 34,9
Réponse en fréquence [Hz]		28 - 100	24 - 100	20 - 100	18 - 100

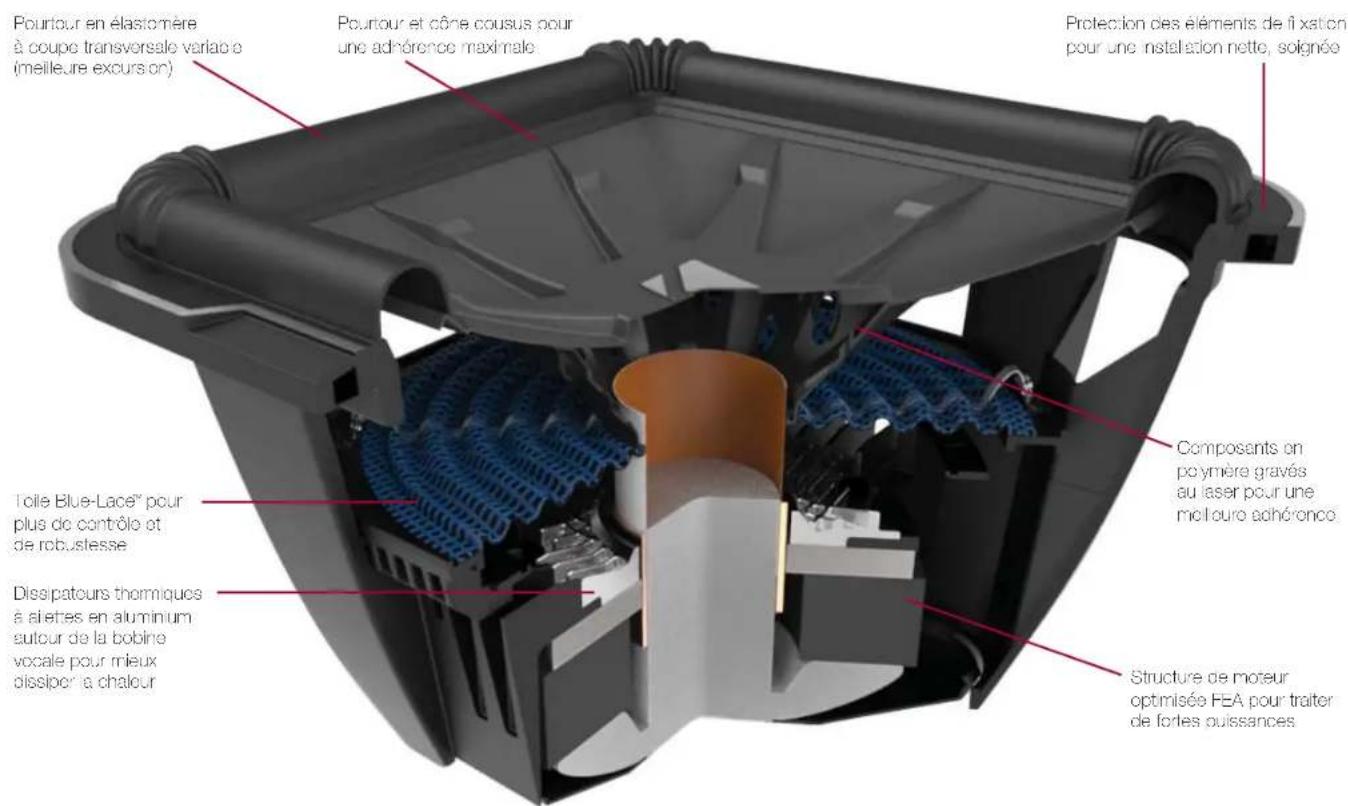

Pourtour en élastomère à coupe transversale variacé (meilleure excursor) Pourtour et cône cousus pour une adhérence maximale Protection des éléments de fixation pour une installation nette, soignée Tolle Blue-Lace® pour plus de contrôle et de robustesse Disspatours thermiques à aîetres en aluminium soutur de la bobine vocale pour mieux dissipore à chaleur Composants on poymère gravés au laser pour une molloure adhérence Structure de moteur optimisée FEA pour traiter de forles puissances

Brevel aux États-Unis - www.kicker.com

BRANCHEMENT

Utiliser les bornes à enfoncer pour brancher votre système de basses en série ou en parallèle

Les systèmes de basses L7 sont disponibles en version à bobines vocales doubles de 2 O (ohm) ou 4 O. Les ceux bobines doivent être reliées à une source d'amplification. Le double système de basses à 2 O génère une charge de 1 Ω si les bobines sont branchées en parallée ou de 4 Ω en série. Le double système de basses à 4 O fournit une charge de 2 O en branchement parallée ou de 8 O en série. Les bornes à points blancs sont réservées à la première cobine vocale. Les bornes avec des marques unies en rouge et en noir sont réservées à la deuxième cobine vocale.

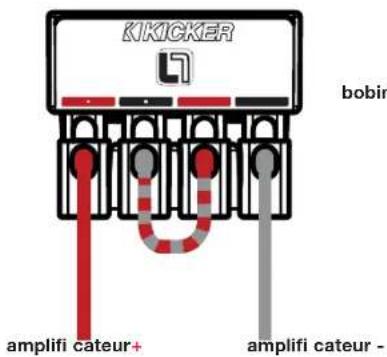

Branchement en parallèle Branchement en série

KIKICKER amplifi cateur + amplifi cateur -

KIKICKER bobin amplifi cateur+ amplifi cateur -

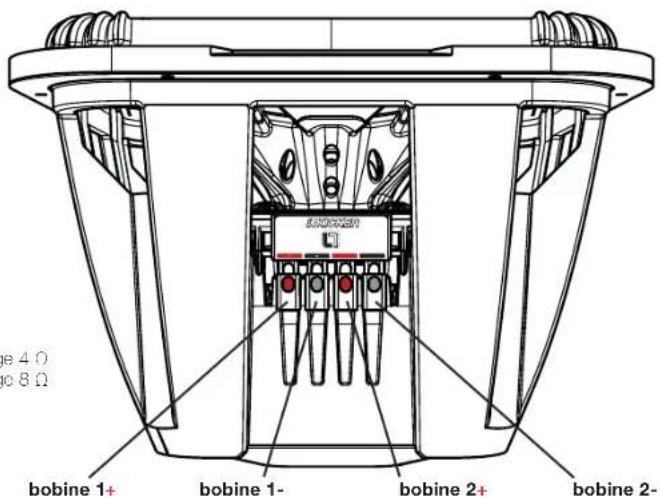

bobine 1+ bobine 1- bobine 2+ bobine 2- be 4.0 be 8.0

Astuce de pro : Avec un amplifié caleur KICKER IQ, ceux haut-parleurs KICKER QS et quelques câbles KICKER, vous aurez une mise à jour complète ou système, qui sora au top ! Les amplifié catours et accessoires KICKER simplifié en la montée en puissance de votre unité existante ou en stock. Renseignez-vous auprès de votre revendeur sur les mises à jour de vos haut-parleurs et amplifié caleurs KICKER pour compléter votre système !

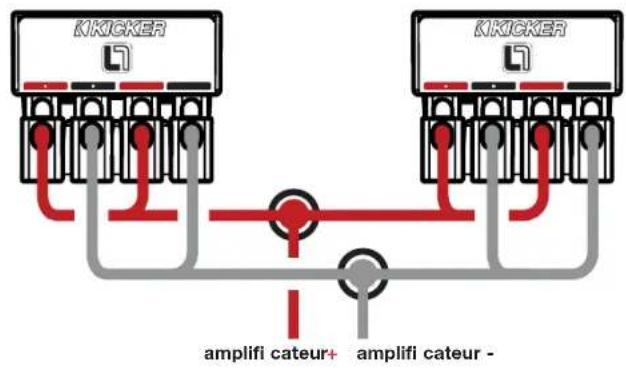

Bobines vocales en parallèle, caissons de basses en parallèle

Doules boines vocales 2 Ω en configuration de caisson double = Charge 0,5 Ω Doules boines vocales 4 Ω en configuration de caisson double = Charge 1.0

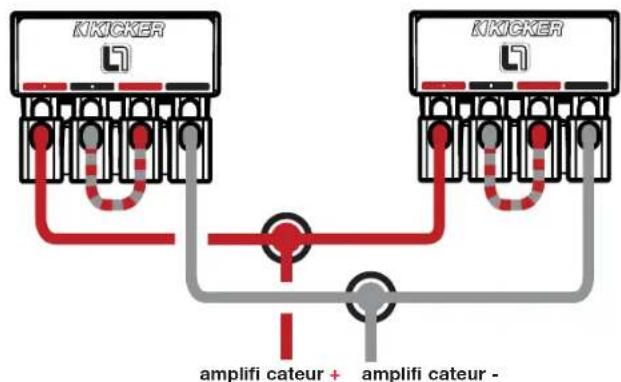

Bobines vocales en série, caissons de basses en parallèle

Doubles bobines vocales 2 Ω en configuration de caisson douce = Charge 2 Ω Doubles bobines vocales 4 Ω en configuration de caisson douce = Charge 4 Ω

KIKICKER KIKICKER amplifi cateur+ amplifi cateur -

NIKICKER NIKICKER amplifi cateur + amplifi cateur -

AVERTISSEMENT : Si vous utilisez plusieurs systèmes pour caisson de basses reliés entre eux par un branchement en série, chaque système doit être dans un caisson séparé. Sinon, les systèmes de basses peuvent être endommagés, ce qui entraîne l'annulation de la garantie.

APPLICATIONS DU CAISSON SCELLÉ

Le système L7 génère plus de pression sonore qu'un haut-parleur rond de taille équivalente et excelle quand il est utilisé dans les caissons scellés recommandés. La structure des caissons scellés offre a réponse audio la plus fluise avec plus de puissance aux fréquences les plus basses, de 20 à 30 Hz. De tels systèmes assurent des doses massives de basses à haute fidéité et peuvent être pilotés à des niveaux sévères de puissance d'amplification. Le système de suspension à haute performance peut fonctionner dans un caisson scollé de taille plus importante. Ce volume de caisson maximal est idéal pour des installations à ultra haute qualité sonore. Le caisson maximal crée une courbe de réponse très plate et étend superbement la réponse au niveau des ultra-passes.

Les systèmes de basses L7 ont une bonne performance dans tous les caissons scellés dont la taille est comprise entre le minimum et le maximum recommandés. Ces systèmes présentant des avantages dans les deux configurations : une taille minimale produit des casses de haut impact et la maximaire génère une protractant à basse fréquence. De façon générale, le système aura le son du caisson recommandé dont le volume est le plus proche. Les recommandations pour ces caissons ont été calculées en incuant l'espace d'air inclus dans le caisson et comprennent, le déplacement des basses. Tout l'espace du caisson scellé doit être rempli à 50 % avec un remoutrage en polyester läche (poly-Il). Ne fabriquez pas un boîtier avec un espace plus grand que le volume de caisson maximal recommandé.

Scellé au minimum

Modelo	Volume bled(P(L))	Puissance
8L7	.4 (11,33)	500W RMS
10L7	.8 (22,65)	750W RMS
12L7	1 (28,32)	900W RMS
15L7	1.75 (49,56)	1200W RMS

Scellé au maximum

Model	Volume pool(L)	Pulsance
8L7	0.75 (21.24)	500 W RMS
10L7 1,25 (35,4)	750 W RMS
12L7 2 (56,64)	900 W RMS
15L7 6 (169,9)	1 200 W RMS

Dimensions des parois pour un caisson scollé au minimum constitué de fibre MDF de 3/4 pouce (1,9 cm) d'épaisseur :

Modèle	Volume	3(L) Paled A po, (cm) Paroi B po, (cm) Paroi C po, (cm)
8L7	.4 (11.33)	11x11, 27.9x27.9	11x7.75, 27.9x19.69	9.5x7.75, 24.13x19.69
10L7	.8 (22.65)	13.5X13.5, 34.3X34.3	13.5x9.5, 34.3x24.13	12x9.5, 30.5x24.13
12L7	1 (28.32)	13.5X13.5, 34.3X34.3	13.5x12, 34.3x30.5	12x12, 30.5x30.5
15L7	1.75 (49.56)	16.5x16.5, 42x42	16.5x13.5, 42x34.3	15X13.5, 36.1X34.3

Ces boîters sont les caissons de choix pour des basses incroyaoes. Ainsi, si l'espace n'est pas un problème et si vous voulez profiter au maximum de votre système L7, essayez un de ces caissons ventiés. Les systèmes pour caissons de basses L7 sauront faire face à des niveaux de puissance massifs dans tous les caissons recommandés, minimum ou maximum. Les caissons de taille plus réduite sont plus adaptés aux applications où l'espace est imité. Les caissons de plus grande taille produiront un pou plus de basses aux fréquences les plus bassos.

La structure ventilée minimale augrante le rençement, des basses et s'intègre dans de nombreuses applications à espace l'inité. Même avec la plus petite taille de caisson ventilé, la sortie entre 30Hz et 80Hz sera considérablement plus forte que celle d'un caisson scellé. La conception ventilée maximale crée une réponse encore plus forte dans cette bande de fréquence. Le caisson ventilé de taille maximale correspond à la solution de plus grance taille et la plus efficace.

Compact ventilé 8L7	10L7	12L7		15L7
Volume du boîtier, pied3 (L) + déplacement de l'ouverture	0,66 (18,69)	1,25 (35,4)	1,75 (49,6)	3,0 (85)
Taille d'ouverture, po x po (cm x cm)	1,5x9,5 (3,6x24)	2,5x11,25 (6,4x29)	2,5x13,25 (6,4x34)	2,5x16,25 (6,4x11)
Longueur d'ouverture, po (cm)	19,25 (49)	19,75 (50)	22,5 (57)	19,5 (50)
Puissance, RMS	500	750	900	1 200
SQ ventilé	8L7	10L7		12L7
Volume du boîtier, pied3 (L) + déplacement de l'ouverture	1 (28,32)	2,25 (63,7)	3,25 (92)	6,0 (170)
Taille d'ouverture, po x po (cm x cm)	2x9,5 (5,1x24)	3x11,25 (7,6x29)	3x13,25 (7,6x34)	3,5x16,25 (8,9x41)
Longueur d'ouverture, po (cm)	21,25 (54)	18 (46)	14,5 (57)	13,75 (35)
Puissance, RMS	500	750	900	1 200

NOTES DE CONSTRUCTION DE BOÎTIER

Utilisez une MDF (medium density fiberboard) d'épaisseur minimale 1,9 cm (3/4") et étanchéitier les joints au silicone. Utilisez le « modèle » fourni à l'intérieur du carton d'emballage de votre L7 pour tracer le trou de montage, puis découpez directement en suivant le trait. Cf. Figure 1.

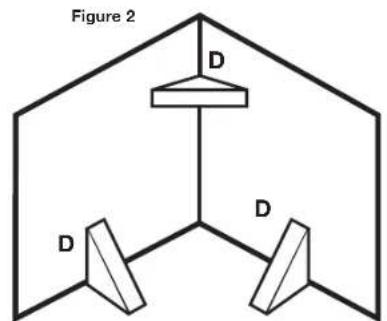

Ces constructions nécessient des entreloises internes. Ajoule/ une entreloise triangulaire entre chacune des parois les plus grandes, non maintenues. Of Figure 2.

D = 3" x 3" pour 12L7, 15L7
D = 2" x 2" pour 8L7, 10L7

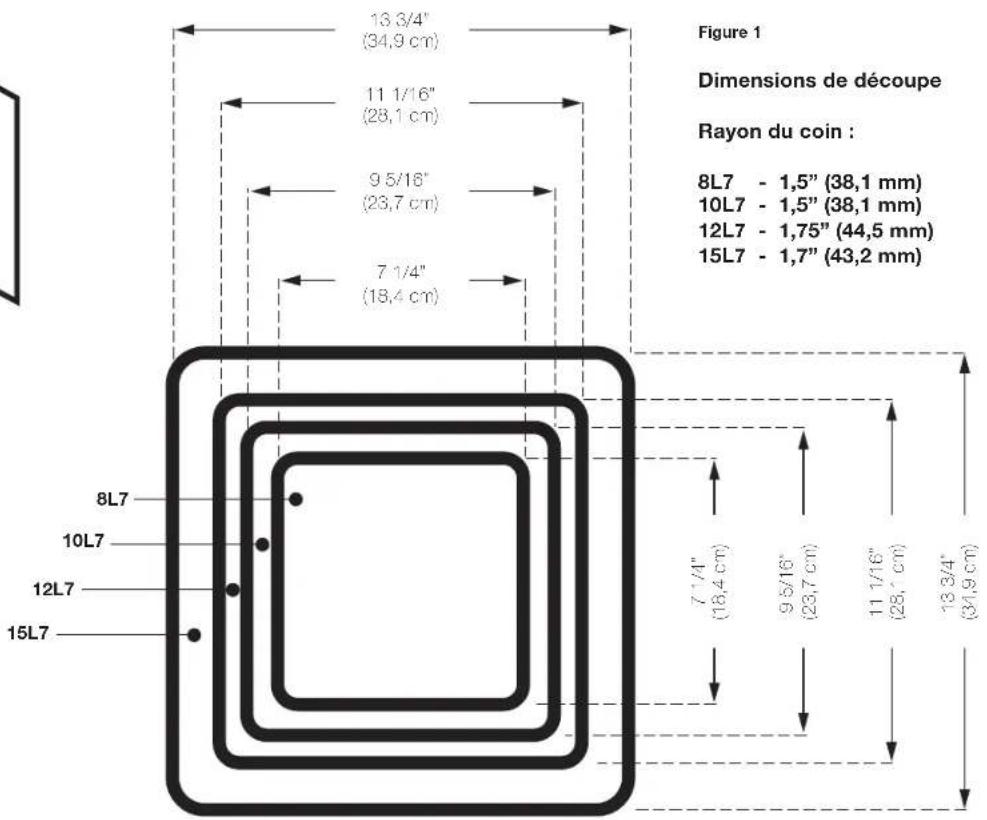

13 3/4" (34,9 cm) 11 1/16" (28,1 cm) 9 5/16" (28,7 cm) 7 1/4" (18,4 cm) Figure 1 Dimensions de découpe Rayon du coin : 8L7 - 1,5" (38,1 mm) 10L7 - 1,5" (38,1 mm) 12L7 - 1,75" (44,5 mm) 15L7 - 1,7" (43,2 mm) 8L7 10L7 12L7 15L7 7 1/4" (18,4 cm) 9 5/16" (23,7 cm) 11 1/16" (28, " cm") 13 3/4" (34,9 cm)

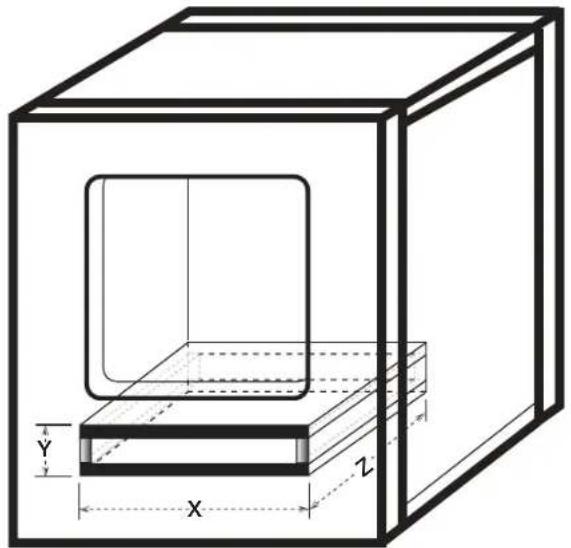

Toutes les mesures en pied cubique (1) de ce manuel comprennent le déplacement du haut-parleur de basses. Pour les cassons ventifiés, le déplacement de l'orifice doit être calculé et ajouté au volume interne de conception finale. Utilisez les dimensions externes de l'ouverture et multipiez « X x Y x Z », convertissez en pied cubique. Par exemple, les dimensions externes de l'ouverture pour la construction compacte ventilée ou 12L/7 sont, en prenant de la fibre MOH de 3/4 pouce (1,9 cm ^2 ) :

[(13,25 po + 1,5 po épaisseur totale de la paroi) x (2,5 po + 1,5 po épaisseur totale de la paroi) x 22,5 po] x (1 pied³ / 1 728 po³) = 0,77 pied³

Aoutez ce nombre au volume interne ou caisson. Pour le 12L7 :

1,75 pied ^3 + 0,77 pied ^3 = 2,52 pied ^3

En raison de la longueur nécessaire de ces ouvertures, on peut décider de récler l'ouverture le long des parcs en pas et à l'arrière. Il n'est pas recommandé de pratiquer des ouvertures circulaires pour de telles constructions. Ne placez pas une ouverture contre une surface pleine, telle qu'une entreloise interne, une parci arrière ou la cloison ou coiffre, un siège ou une parci interne de votre véhicule. L'ouverture doit rester dégagée. Utilisez la plus octre dimension de l'ouverture rectangulaire pour le minimum d'espace à la sser entre l'ouverture de ventilation et toute surface pleine pour assurer une circulation d'air non costruée.

Si vous préférez une réponse ultra-soupe des basses, nous vous recommandons de remplir l'achement votre caisson L/ de remcourage poly-fi. Les structures ventriées auront besoin d'une protection à l'extrémité du port d'ouverture (située dans le boîter) avec un tissu grillagé, ou grillage ou du métal expansé pour éviter que le poly-fi ne ressorte par l'ouverture. L'utilisation de poly-fi diminuera légèrement le rendement mais aporofondra et étendra a sortie à basse fréquence.

Pour davantage de conseil sur la construction du boîtier, consultez votre revendeur Kicker agréé ou cliquez sur l'ongier Assistance (Support) sur la page d'accueil de Kicker, à l'adresse www.kicker.com. Veuillez adresser un e-mail à [e-mail] ou appeler notre assistance technique au 1 405 624 8583 pour toutes vos questions.

AVERTISSEMENT : Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'oule de façon inréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'oule que l'accoute d'un système sans distorsion au même volume. Le seuil de la doulez est toujours le signe que le niveau soncre est trop élevé et rasque d'endommager l'oule de façon inréversible. Régiez le volume en faisant preuve de on sens.

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre reverdeur ou distributeur International Kicker.

AVETHISS-MI-N! Les "aul parleurs Kicker" on la capacité de production des niveaux sonores pouvant endommager l'oue de façon réversible ! L'augmentation ou volume d'un système jusqu'à un niveau présentant. Une discersion duriable encommage davantage l'oue que l'écoute d'un système sans discersion au même volume. Le a saul de la couleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oue de façon réversible. Rélez le volume en faisant presuve de bon sens

Expression "carburis" pour vivie plein pot" fait référence au dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum (e" vivie plein pot" dans tous les assocs de four vic. Les haut-parkours et simplifézours Kicker sont les molloures dans le domaine des équipomonts audio et représentent donc pour nos clont le "carburant pour vivie pieln pot" dans l'essooct" installation audio de véhicule" ce leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.

©2015 Stillwater Designs 2015.17 Subwoofers Manual Rev G.indd 36 11/6/2014 9:26:00 AM
