MANUAL DE USUARIO Q-Class 41L7104 KICKER

Manual del Propietario | Español

L7 ALTAVOZ PARA SONIDOS GRAVES

Distribuidor autorizado de KICKER:

Fecha de compra:

Número de modelo del a lavoz:

Número de serie del altavoz:

ESPECIFICACIONES

Nota: Todas las especificaciones y valores de rendimiento están sujetos a cambio. Visite www.kicker.com para obtener la información más reciente. Para obtener el mejor rendimiento de su nuevo altavoz Subwoofer de KICKER, le recomendamos usar accesorios y cableado originales KICKER. Espere dos semanas de ajuste para que el altavoz Subwoofer alcance un óptimo desempeño.

Verificación de sonido: ¿Pobre respuesta en baja frecuencia? Verifique la fase del sistema al revertir las conexiones positiva y negativa del altavoz en el subwoofer. Si el bajo mejora, entonces el subwoofer estaba fuera de fase en relación al resto del sistema de audio.

Modelo		8L7		10L7	12L7
Impedancia nominal [O] 264-264-264-264
Fs	[Hz]		47.2	37.5	34
Sensitidad	[1W,	1m]		82.4	85.9
Qts		0.735	0.507	0.539	0.539
Qms		8.828	9.791	9.468	11.866
Qes		0.802	0.535	0.5/1	0.565
Re	[Ω]		6.6	7.9	6.8
Vas [ft3, L]		.322, 9.127	1, 28.32	1.92, 54.274	5.263, 149.048
Manejo de potencia continua [RMS varios]		500	750	900	1200
Dimensión externa de bestidor [pul., cm]		8-13/16, 22.4	10-11/16, 27.2	12-9/16, 32	15-5/8, 39.6
Profundidad de instalación [pu., cm]		5-7/16, 13.8	6-7/8, 17.5	7-7/8, 20	9-3/8, 23.9
Recorte de instalación [pu., cm]		7-1/4, 18.4	9-5/16, 23.7	11-1/16, 28.1	13-3/4, 34.9
Respuesía de frecuencia [Hz]		28 - 100	24 - 100	20 - 100	18 - 100

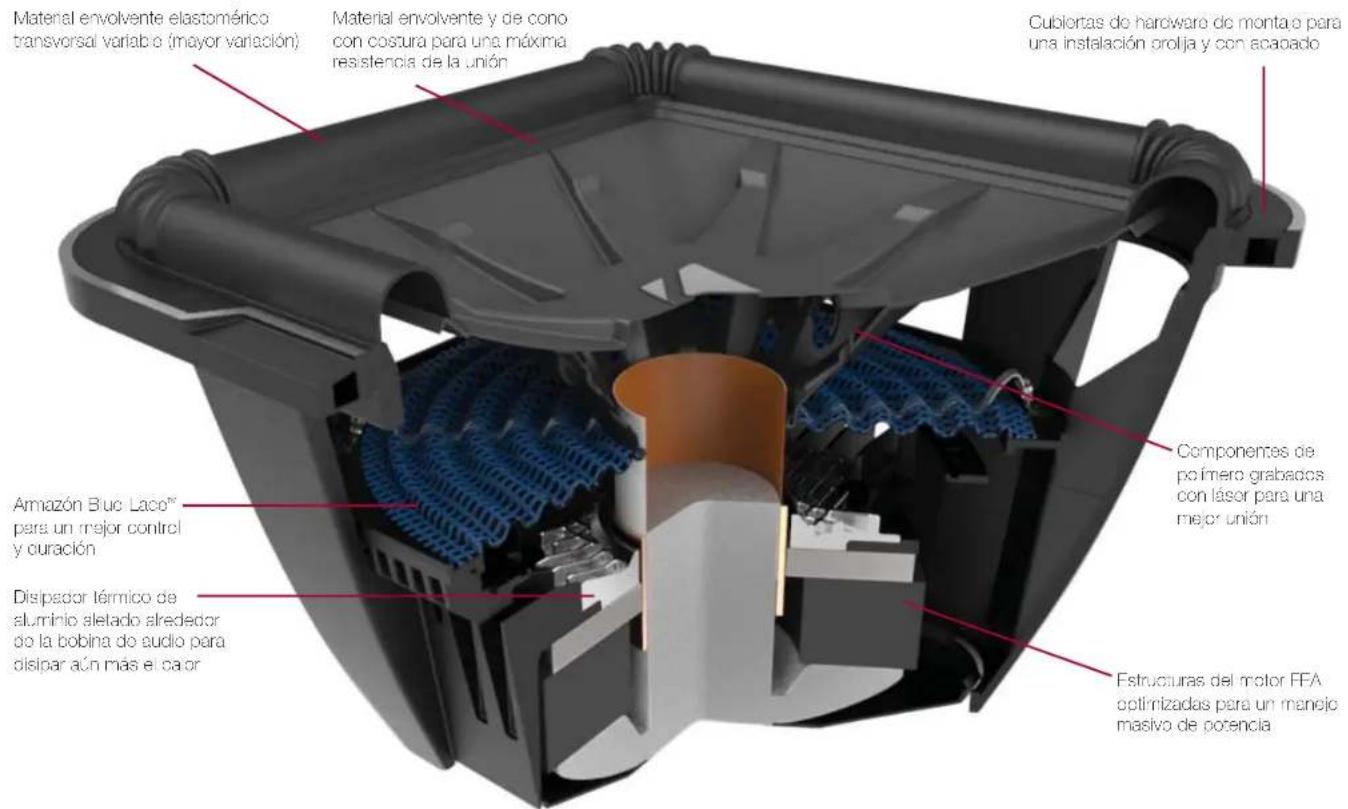

Material envolvente elastomérico transversal variable (mayor variación) Material envolvente y de como con costura para una máxima resistencia de la unión Cubiertas de hardware de montaje para una instalación prolja y con acapado Amazón Blue Lace™ para un mejor control y curación Dispiador térmico de aluminio seltado alrededor de la bobina do audio para disipar aún más e calor Componentes de poímero grabados con láser para una mejor unión Estructuras del motor FFA optimizadas para un manejo masivo de potencia

Palente de EE. UU. - www.kicker.com

CABLEADO

Utilice terminales tipo empuje para cablear su altavoz subwoofer en series o en paralelo.

Los altavoces suowoofer L7 están disponibles con bobinas de audio doble 2Ω (ohm) o dople 4Ω. Ambas bobinas deben estar conectadas a una fuente de amplif cación. El altavoz de baja frecuencia doble 2Ω generará una carga de 1Ω si las bobinas están cableadas en paralelo, o una carga de 4Ω en series. El altavoz de baja frecuencia doble 4Ω proporcionará una carga de 2Ω cabeado en paralelo, o carga de 8Ω cabeado en series. Las terminales con puntos blancos, corresponden a la primera bobina de voz. Las terminales con marcas rojas y negras sólidas corresponden a la segunda bobina de voz.

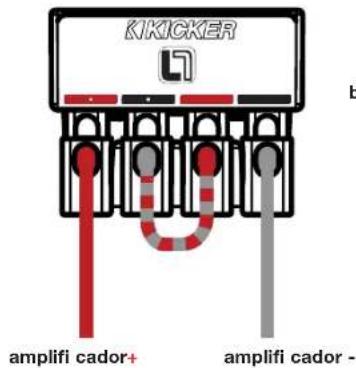

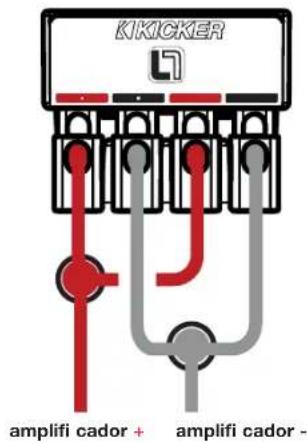

Cableado en paralelo Cableado en series

Bobinas de audio doole 2Ω = carga de 1Ω Bobinas de audio doble 2Ω = carga de 4Ω Bobinas de audio doole 4Ω = carga de 2Ω Bobinas de audio doble 4Ω = carga de 8Ω

KIKICKER amplifi cador + amplifi cador -

KIKICKER b amplifi cador+ amplifi cador -

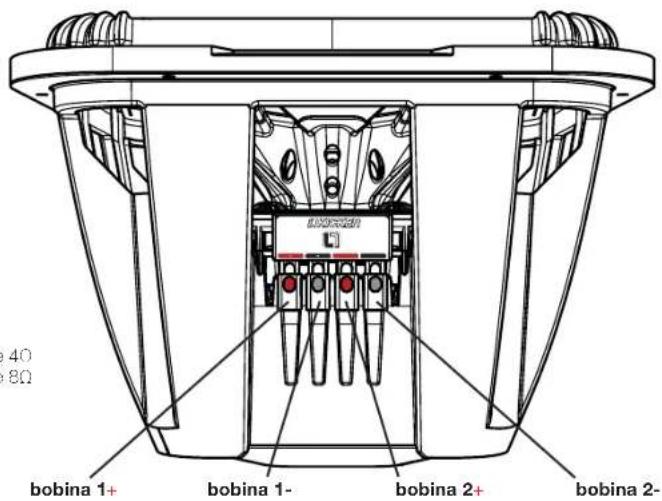

40 80 bobina 1+ bobina 1- bobina 2+ bobina 2-

Consejo profesional: Con un amplifi cador KICKER IQ, un par de atavoces KICKER QS y algunos cables KICKER, jobservará una actualización de todo el sistema que dominará! Los amplifi cadores y accesorios KICKER simplifi can la actualización de su unidad de alimentación existente o en stock, ¡Pregunte a su distribuidor sobre los amplifi cadores KICKER y las actualizaciones de atavoces para completar su sistema!

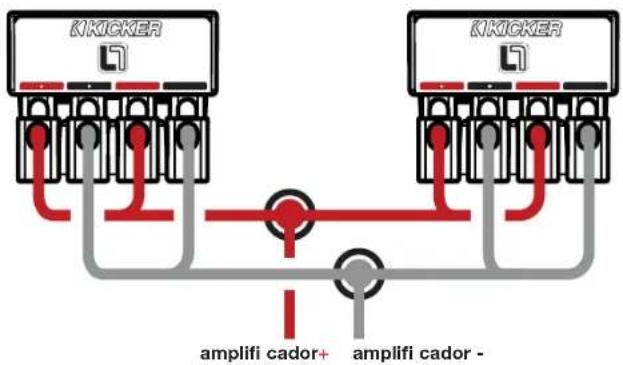

Bobinas de audio en paralelo, altavoces de baja frecuencia en paralelo

Bobnas de audio doble 20 en configuración doo e del Subwoofer = carga de 0,50 Bobnas de audio doble 40 en configuración doo e del Subwoofer = carga de 10

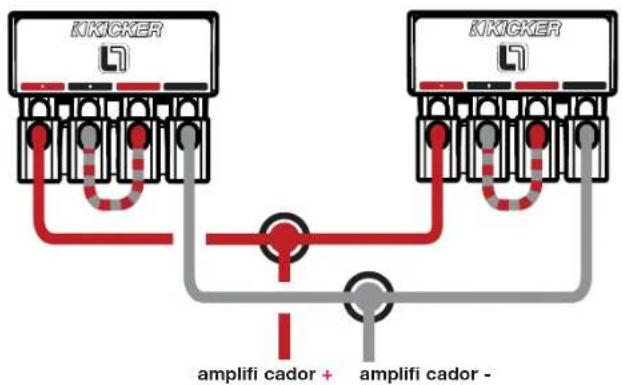

Bobinas de audio en series, altavoces de baja frecuencia en paralelo

Bobnas de audio doble 20 en conti guración doole del Subwoofer = carga de 20 Bobnas de audio doble 40 en conti guración doole del Subwoofer = carga de 40

KIKICKER KIKICKER amplifi cador+ amplifi cador -

KIKICKER KIKICKER amplifi cador + amplifi cador -

ADVERTENCIA: Si utiliza varios allavoces subwoofer que están conectados entre ellos con cableado en series, cada uno debe estar en una cámara por separado. Caso contrario, los altavoces subwoofer pueden dañarse, lo que puede causar que pierda la garantía.

APLICACIONES PARA GABINETE CON SELLADO

El L7 genera más presión sonora que el altavoz redondo de tamaño similar, y se distingue cuando se utiliza en las cajas selladas recomendadas. Estos diseños de gabinetes sellados proporcionan la respuesta más suave con energía aumentada a las frecuencias más bajas, de 20 a 30-Hz. Estos diseños transmiten una cantidad masiva de bajos de alta precisión, y se pueden lograr con altísimos niveles de potencia del amplificador. El sistema de suspensión de alto rendimiento puede funcionar en un gabinoto solado más grande. La aplicación máxima de volumen del gabneto es ideal para las instalaciones de calidad ultrasonido. El gabneto máximo genera una curva de respuesta más plana y amplifi ca la respuesta de subgraves de forma estupenda.

Los altavoces subwoofer L7 se desempeñan bien en cualquier gabinete sellado entre las recomendaciones de volumen mínimo y máximo. Estos sistemas exhibirán beneficios de ambos diseños: el mínimo produco bajos de alto impacto, y el máximo genera prolongación de frecuencia de graves bajos. En general, el sistema sonará más como el diseño de gabinete recomendado que se asemeje más en relación al volumen de gabinete. Estas recomendaciones de gabinetes han sido calculadas con el espacio disponible dentro del gabinete e incluyen el desplazamiento del altavoz de baja frecuencia. Todo el espacio del gaoínete sellado debe incur un 50% de relleno de polifi leve (fibra de relleno de poléster). No permita que el espacio sea mayor que la recomendación de volumen máximo de gabinete.

Mínimo de sellado

Modelo	Volumen pio ^® (L)	Manco de potencia
8L7	.4 (11.33)	500W RMS
10L7	.8 (22.65)	750W RMS
12L7	1 (28.32)	900W RMS
15L7	1.75 (49.56)	1200W RMS

Máximo de sellado

Modelo	Volumen pie2(1.)	Manejo de potencia
8L7	.75 (21.24)	500W RMS
10L7	1.25 (35.4)	750W RMS
12L7	2 (56.64)	900W RMS
15L7	6 (169.9)	1200W RMS

Dimensiones del panel para los gabinetos con solado mínimo usando MDF de 3/4" [1,9cm] do esposar

Modelo	Volumen	3(L) Panel A pul. (cm)	Panel B pul. (cm)	Panel C pul. (cm)
8L7	.4 (11.33)	11x11, 27.9x27.9		11x7.75, 27.9x19.69	9.5x7.75, 24.13x19.69
10L7	.8 (22.65)	13.5X13.5, 34.3X34.3		13.5x9.5, 34.3x24.13	12x9.5, 30.5x24.13
12L7	1 (28.32)	13.5X13.5, 34.3X34.3		13.5x12, 34.3x30.5	12x12, 30.5x30.5
15L7	1.75 (49.56)	16.5x16.5, 42x42		16.5x13.5, 42x34.3	15X13.5, 36.1X34.3

APLICACIONES PARA GABINETE CON VENTILACIÓN

Estas cajas son el gabinete elegido para lograr graves excesivos; si el espacio no es un problema y desea aprovechar al máximo su L7, intente con uno de estos diseños con ventilación. Los atavoces suowcofer L7 maneljarán cant dades masivas de potencia en cualquiera de los gabinetes recomendados, ya sean mínimos o máximos. Los gabinetes más pequeños son ideales para ser utilizados en aplicaciones con espacio limitado. Los gabinetes más grandes recomendados rendirán un poco más de gravos a las frecuencias más bajas.

El diseño mínimo con ventilación aumenta la eficiencia de los graves y se adapta en cualquier aplicación con espacio irritado. Aunque es el gaconete con ventilación más pequeño recomendado, la salida de 30Hz–80Hz será mucho mayor que la de una caja sellada. El diseño máximo con ventilación cuenta incluso con una salida, superior en esta banda de frecuencia. El gaconete máximo con ventilación es el diseño más grande y más el cionte.

Compacto con ventilación 8L7	10L7		12L7
Volumen de caja, pe ^3 (L) + desplazamiento de puerto .66 (18.69) 1.25 (35.4) 1.75 (49.6) 3.0 (85)
Tamaño de abertura de puerto, pul. x pul. (cm x cm)	1.5x9.5 (3.8x24)	2.5x11.25 (6.4x29)	2.5x13.25 (6.4x34)	2.5x16.25 (6.4x41)
Longitud de puerto, pul. (cm)	19.25 (48)	19.75 (50)	22.5 (57)	19.5 (50)
Manejo de potencia, RMS	500	750	900	1200
SQ con ventilación	8L7	10L7		12L7
Volumen de caja, pie ^3 (L) + desplazamiento de puerto	1 (28.32)	2.25 (63.7)	3.25 (92)	6.0 (170)
Tamaño de abertura de puerto, pul. x pul. (cm x cm)	2x9.5 (5.1x24)	3x11.25 (7.6x29)	3x13.25 (7.6x34)	3.5x16.25 (8.9x41)
Longitud de puerto, pul. (cm)	21.25 (54)	18 (46)	14.5 (37)	13.75 (35)
Manejo de potencia, RMS	500	750	900	1200

NOTAS SOBRE EL ARMADO DE LA CAJA

Utilice MDF de 3/4" (1.9 cm) o más grueso (lablero de fibra de densidad media) y selle las uniones con silicona. Use la "plantilla" dentro de la caja de envío de su L7 para marcar el orificio de montaje, después corte directamente sobre la línea. Ver gráfico 1

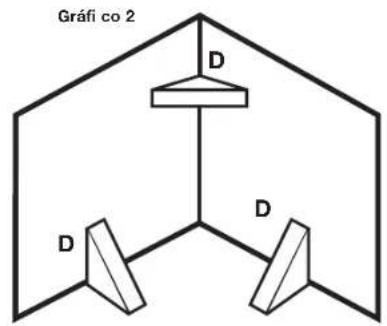

Estos diseños requieren sujeción interna. Agregue refuerzos triangulares entre cada uno de los paneles mayores no soportados. Ver gráfico 2.

Gráfico 2 D D D

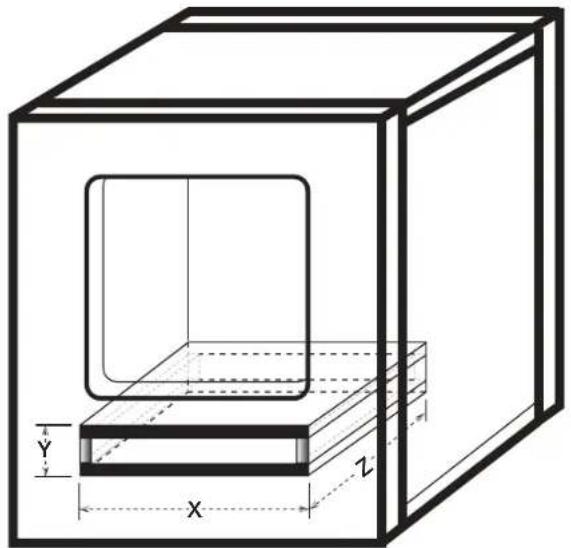

Todas las medidas en pies cúbicos (I) en este manual incluyen el desolazamiento del altavoz. Para los gabinetes con ventilación, el desplazamiento del puerto debe calcularse y agregarse al volumen interno de diseño final. Utilice las dimensiones exteriores de la ventilación y multiplicue "X x Y x Z", y convértalo a pies cúbicos, por ejemplo, las dimensiones externas de la ventilación del diseño compacto con ventilación del 12L7 son, utilizando MDF de 3/4" (1.9 cm);

[(13.25" + 1.5" de espesor total de paredes de MDF) x (2.5" + 1.5" de espesor total de paredes de MDF) x 22.5"] x (1 pie ^3 / 1728 pul. ^3 ) = 0.77 pie ^3

Agregue este número al volumen interno del gabinete. El 12L7 es:

1.75 pie ^3 + 0.77 pie ^3 = 2.52 pies ^3

Debido a la longitud necesaria de estas ventilaciones, es posible que desee doblar la ventilación a lo largo de la parte inferior y paredes oesteriores. No será práctico usar ventiladores redondos para estos oloños. No instalo una abortura de ventilación contra una superfi cie sóida, como un reíverzo interno, panel de respaldo o pared estructural, asiento o panei interior de su vehículo. La abortura de ventilación no debe tener obstrucciones. Para asegurar el 1 ujo de aire sin restricciones, use la dimensión menor de la ventilación rectangular como el espacio mínimo entre la abortura de ventilación y cualquier superfi cie sóida.

Si prefi ere una respuesta ultra suave de graves, debe rellenar levemente el gabinete de su 17 con relleno de poifí I. Los diseños con ventilación recuerirán cubrir la parte interior del puerto (que se encuentra dentro de la caja) con revestimiento trarnaco, tejido de alambre o metal expancido para evitar que el poifí I salga del puerto. El uso de poifí I disminuirá levemente la ef ciencia, pero intensifi ca y extiende la salida de baja frecuencia.

Para obtener más sugerencias sobre el armsoo de la caja, consulte a su distribuidor autorizado de Kicker, o haga clic en la página de inicio de Kicker, www.kicker.com. Enve un correo electrónico a [e-mail] o comuriquese con Soporte Técnico al [phone] si tiene preguntas específicas o que no fueron resocididas.

ADVERTENCIA: ¡los productos KICKER son capaces de producir niveles de sonido que pueden dañar su oído permanentemente! Subir el volumen en un sistema a un nivel que distorsiona el sonido es más cañno para sus oídos que escuchar un sistema que no se distorsona al mismo nivel de sonido. El umbral del color es siempre un indicador de que el nivel del sonido es muy alto y puede dañar permanentemente su audición. Utilice el sentido común cuando controle el volumen

GARANTÍA INTERNACIONAL Versión Español

Comunque con su concesionario o distribuidor Kicker internacional para obtener inforación sobre procedimientos especiales relacionados con las normas de garancia de su país.

AUXRIENCA. Los excitadores Kixer son capaces de producir niveles de sonido que pueden dañar permanentemente el cido. Subir el volumen del sistema hasta un nivel que producra discorsion es más dañino para el cido que escuchar un sistema sin discorsion al mismo volumen. El dolor es siempre una indicación de qué el sonco es muy fueler y que puede dañar permanentemente el cido. Sea precavlo cuando controlle el volumen.

La frase "combustible para vivir la vida Lvin' Louo™ a todo vouumen" se refiera el entusiaismo por la vida que la marca Kicker de estéros de automóvil representa y a la recomendación a nuestros clientes de que viven lo mayor posloio ("a todo vouumen") on todo sentío. La línea de eszavocos y simplificadoros Kicker es la mejor del mercado de audio do automóvlos y por lo tanto recorosenta de "combustible" para vivir a todo vouumen en el área de "eséreos de automóvil" de la vida de nuestros clientes. Recomrendamos a todos nuestros cientes que obcezcan todas as reglas y reglamientos locales sobre rudo en cuanto a los niveles legales y aproprados do audición fuera del vehículo.
