Caractéristiques	Détails
Type de produit	Récepteur
Puissance de sortie	1000 Watts RMS
Impédance	1 Ohm
Fréquence de réponse	20 Hz - 200 Hz
Dimensions	30.5 cm x 24.1 cm x 7.6 cm
Poids	3.6 kg
Connectivité	Entrées RCA, sorties haut-parleur
Utilisation recommandée	Amplification de systèmes audio pour véhicules
Maintenance	Vérifier régulièrement les connexions et nettoyer les contacts
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Garantie	2 ans

FOIRE AUX QUESTIONS - IQ1000.1 KICKER

Comment installer le KICKER IQ1000.1 ?

Pour installer le KICKER IQ1000.1, commencez par déconnecter la batterie de votre véhicule. Ensuite, connectez les câbles d'alimentation et de mise à la terre selon les instructions fournies dans le manuel. Assurez-vous que toutes les connexions sont sécurisées avant de reconnecter la batterie.

Pourquoi mon KICKER IQ1000.1 ne s'allume-t-il pas ?

Vérifiez que la batterie de votre véhicule est chargée et que toutes les connexions sont correctement branchées. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le support technique.

Comment régler les paramètres du KICKER IQ1000.1 ?

Utilisez l'application KICKER pour accéder aux paramètres de votre récepteur IQ1000.1. Vous pouvez ajuster les niveaux de volume, les égaliseurs et d'autres paramètres audio directement depuis votre smartphone.

Le son est-il déformé lorsque j'augmente le volume ?

Si le son est déformé à volume élevé, cela peut être dû à une surcharge de l'amplificateur. Vérifiez les réglages d'égaliseur et réduisez le volume si nécessaire. Assurez-vous également que les haut-parleurs sont compatibles avec l'amplificateur.

Comment résoudre les problèmes de connexion Bluetooth avec le KICKER IQ1000.1 ?

Assurez-vous que votre appareil est à portée et que le Bluetooth est activé. Effacez les anciennes connexions Bluetooth dans les paramètres de votre appareil, puis essayez de coupler à nouveau le KICKER IQ1000.1.

Le KICKER IQ1000.1 chauffe-t-il pendant l'utilisation ?

Une légère chaleur est normale lors de l'utilisation de l'amplificateur. Cependant, si l'appareil devient excessivement chaud, vérifiez la ventilation et assurez-vous qu'il n'est pas obstrué. Éteignez-le et laissez-le refroidir avant de l'utiliser à nouveau.

Comment mettre à jour le logiciel du KICKER IQ1000.1 ?

Téléchargez la dernière version du logiciel depuis le site officiel de KICKER. Suivez les instructions fournies pour mettre à jour le logiciel via l'application KICKER ou en utilisant un câble USB.

Quels sont les fusibles compatibles avec le KICKER IQ1000.1 ?

Le KICKER IQ1000.1 utilise des fusibles de type ATO. Vérifiez le manuel pour la valeur exacte du fusible requise et remplacez-le si nécessaire.

MODE D'EMPLOI IQ1000.1 KICKER

Confi guration du matériel . . . . . . . . . . . . . . . 34

Conf i guration du logiciel . . . . . . . . . . . . . . . 40

Introduction Einführung

Les nouveaux amplifi cateurs KICKER série IQ représentent le summum de la technologie des amplifi cateurs mobiles. Depuis les composants hauts de gamme que nous avons soigneusement sélectionnés, y compris un niveau de puissance de DSP incomparable, jusqu'au logiciel TWEEQ™ spécifi que de KICKER, notre équipe de développement relève à nouveau la barre pour l'électronique audio mobile haut de gamme. L'application TWEEQ offre une diversité de commande par ordinateur portable sans précédent de tous les aspects de vos exigences acoustiques, ou au moyen de votre téléphone ou tablette en utilisant l'accessoire IQI Bluetooth®. Expérimentez une révolution, prenez le contrôle de votre musique et entendez pourquoi l'innovation de KICKER est incomparable !

Hardware Setup

Mounting

Confi guration du matériel

Installation

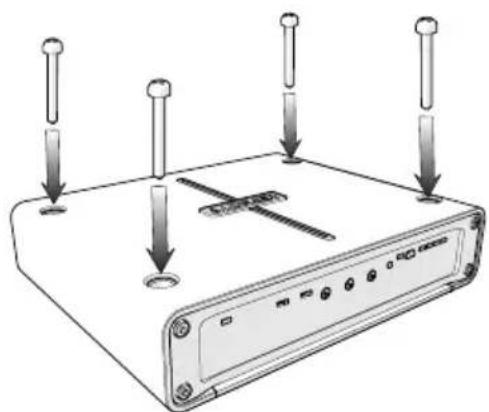

Montez l'amplifi cateur à l'emplacement désiré en utilisant les vis incluses. Ne percez pas l'électronique, le câblage ou les mécanismes du véhicule.

Câblage

Câblez les connexions +12 V et de masse. Installez un fusible à moins de 46 cm (18") de la batterie, dans le câble d'alimentation connecté à votre amplifi cateur. Consultez le schéma de la page suivante en référence. Reportez-vous aux tableaux suivants pour déterminer le calibre et la valeur appropriés du fusible.

Ampere ≤ 122 cm	122 à	123 à	305 à	396 à	488 à	579 à	671 à
	123 cm	305 cm	396 cm	488 cm	579 cm	671 cm	854 cm

60 8GA 8GA 4GA 4GA 4GA 4GA 1/0GA 1/0GA

100 4GA 4GA 4GA 4GA 1/0GA 1/0GA 1/0GA 1/0GA

Utilisez l'IQI pour connecter et commander plusieurs amplifi cateurs IQ par Bluetooth, diffuser de la musique directement depuis votre appareil Bluetooth et bien plus encore !

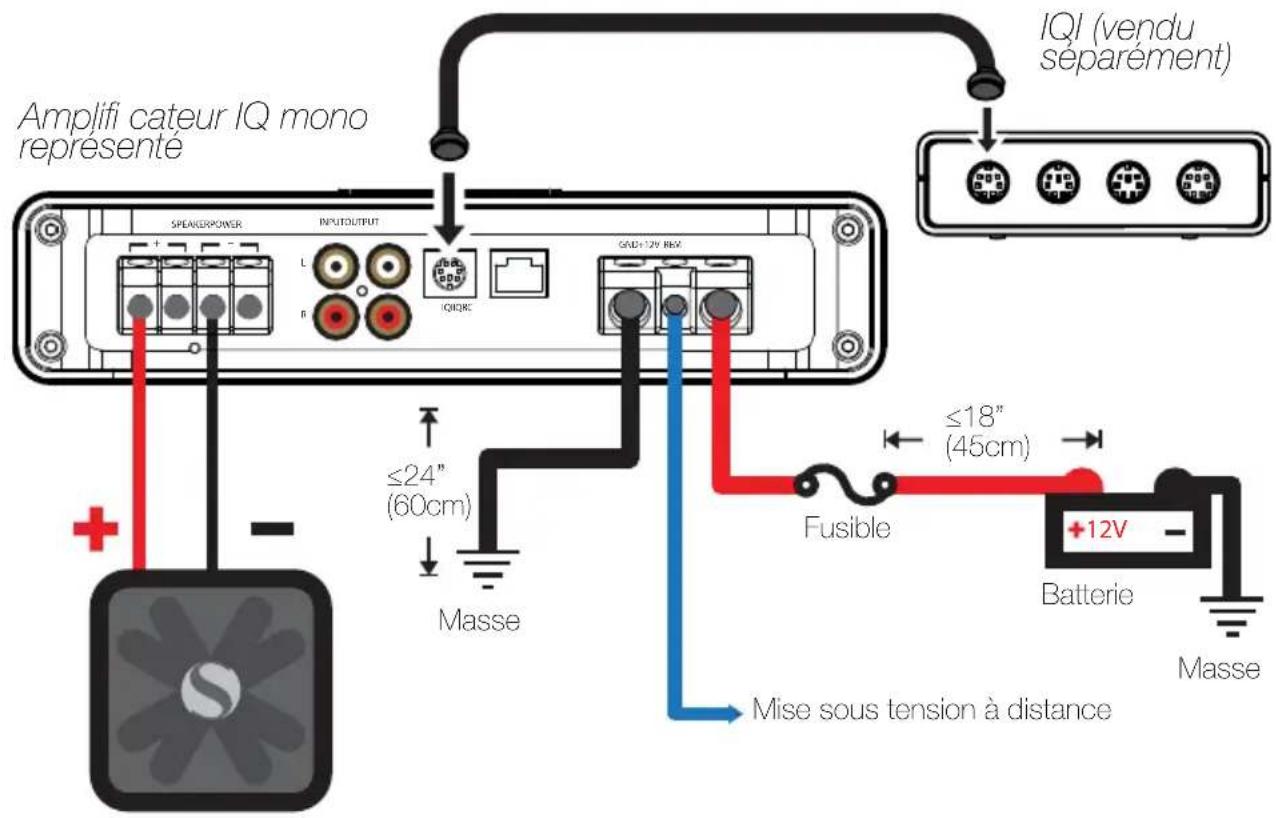

Amplifi cateur IQ mono representé IOL (vendu séparément) SPEAKERPOWER INPUTOUTPUT L R IQDIE GND+12V REW ≤24" (60cm) Masse Fusible ≤18" (45cm) Batterie Mise sous tension à distance Masse

Connectez vos enceintes à l'amplifi cateur IQ avec des câbles de 1,3 mm² (16GA) ou plus gros. Connectez la sortie de votre appareil source aux entrées RCA de l'amplifi cateur IQ. Utilisez les sorties RCA de l'IQ pour transmettre le signal à un autre amplifi cateur.

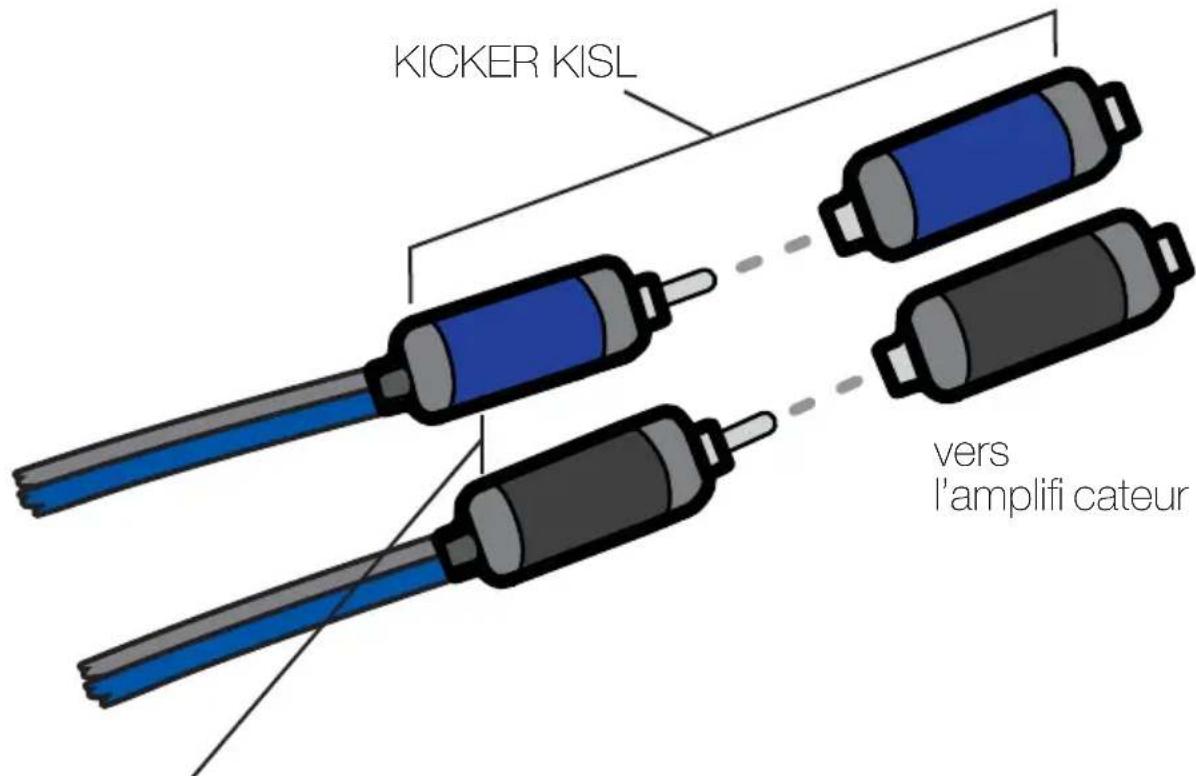

Si votre appareil source utilise des sorties à niveau élevé, utilisez le KICKER KISL pour monter facilement des prises RCA sur vos fi ls dénudés. Consultez un spécialiste de l'électronique mobile en cas de doute. Consultez le schéma suivant en référence.

KICKER KISL vers l'amplifi cateur

des sorties d'enceintes à niveau élevé de l'appareil source

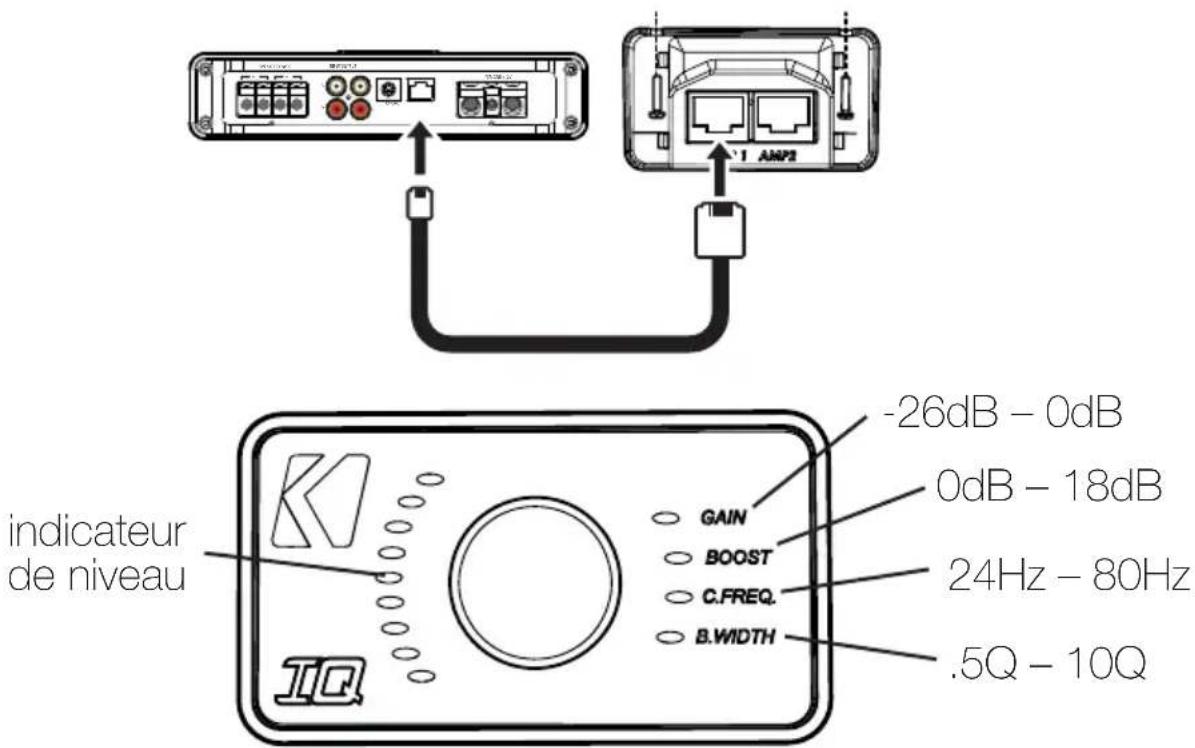

Installation de l'IQRC

Avec l'IQRC, vous pouvez commander à distance le gain d'entrée, l'amplifi cation des graves, la fréquence centrale et les niveaux de bande passante pour jusqu'à deux amplifi cateurs associés. Appuyez sur le bouton de commande pour sélectionner le réglage, puis tournez-le pour augmenter ou diminuer les valeurs. Pour monter la commande de niveau de graves IQRC en saillie, vissez-la à l'emplacement choisi, disposez ensuite le câble du contrôleur à la prise IQRC à l'arrière de l'amplifi cateur. NE FAITES PAS de connexion/déconnexion si l'amplifi cateur est sous tension. AMP 1 doit être connecté avant de rendre AMP 2 actif.

indicateur de niveau GAIN BOOST C.FREQ. B.WIDTH -26dB - 0dB 0dB - 18dB 24Hz - 80Hz .5Q - 10Q

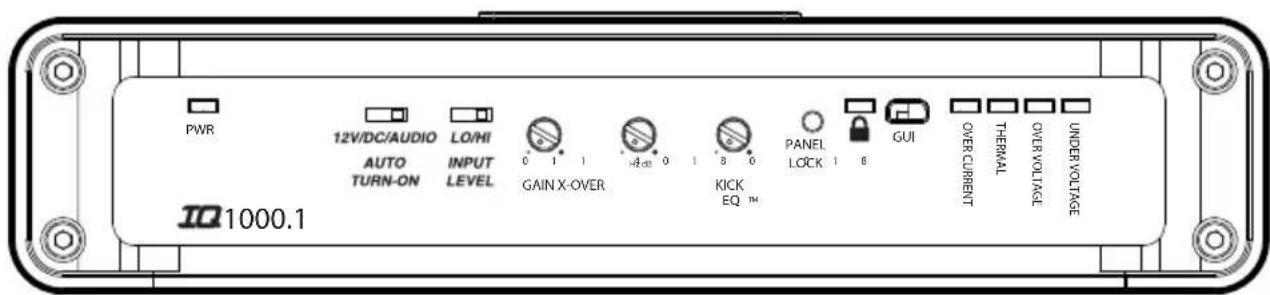

Caractéristiques et utilisation

PWR 12V/DC/AUDIO AUTO TURN-ON LO/HI INPUT LEVEL GAIN X-OVER 4.00 0 1 8 0 KICK EQ ™ PANEL LOCK 6 GUI OVER CURRENT THERMAL OVER VOLTAGE UNDER VOLTAGE 1000.1

La série IQ ne ressemble à aucun amplifi cateur actuellement sur le marché. Elle fonctionne parfaitement avec les commandes en façade côté analogique, mais libère tout son potentiel quand le DSP (Digital Signal Processor, processeur de signal numérique) est exploité. Nous vous recommandons de vous familiariser avec les commandes suivantes.

AUTO TURN-ON: (allumage automatique) réglez le commutateur sur +12 V pour utiliser un fi I de télécommande d'allumage provenant de votre appareil source. Disposez un fi I de 0,8 mm² (18GA) de la télécommande d'allumage de votre appareil source à la borne marquée REM entre les bornes d'alimentation positive et négative de l'amplifi cateur. Le mode de décalage CC (DC Offset) détecte un décalage de 6 Vcc des sorties d'enceintes à niveau élevé quand l'appareil source est allumé. Le réglage Audio détecte le signal audio entrant provenant de votre appareil source et allume automatiquement l'amplifi cateur. Les modes de décalage CC ou audio génèrent une sortie +12 V sur la borne REM pour l'allumage d'amplifi cateurs supplémentaires.

INPUT LEVEL: (niveau d'entrée) les entrées RCA des amplifi cateurs IQ de KICKER peuvent recevoir des signaux à niveau élevé ou bas de votre appareil source.

GAIN: la commande de gain d'entrée n'est pas une commande de volume. Elle adapte la sortie de l'appareil source au niveau d'entrée de l'amplifi cateur. Réglez le volume de l'appareil source aux 3/4. Tournez ensuite lentement le gain jusqu'à ce que vous puissiez entendre une distorsion, revenez alors un peu en arrière.

X-OVER: utilisez le ou les commutateurs XOVER à l'arrière de l'amplifi cateur pour régler les fi Itres internes sur OFF (arrêt), HI (haut) ou LO (bas). Quand le commutateur est réglé sur OFF, toute la bande passante du signal est amplifi ée. Réglez le commutateur sur HI si vous voulez que le fi Itre interne de l'amplifi cateur soit un fi Itre passe-haut. Réglez le commutateur sur LO si vous voulez que le fi Itre interne de l'amplifi cateur soit un fi Itre passe-bas.

FADER: (atténuateur) activez le commutateur FADER si vous utilisez deux jeux d'entrées sur l'amplifi cateur. Laissez le commutateur de l'atténuateur sur OFF (arrêt) si vous voulez piloter tous les canaux depuis une seule entrée stéréo.

KICK EQ: règle l'amplifi cation des graves de 0 à 18 dB, centrée sur 40 Hz.

PANEL LOCK: (verrouillage commandes) lorsqu'il est actif (DEL allumée), l'amplifi cateur utilise les réglages du logiciel Tweeq. Lorsqu'il est inactif (DEL éteinte), l'amplifi cateur utilise les commandes du panneau arrière.

GUI: (interface utilisateur) connectez votre ordinateur ou tablette et exécutez le logiciel KICKER TWEEQ pour une commande en temps réel du DSP de votre amplifi cateur.

Configuration du logiciel (Windows)

KICKER TWEEQ peut être compatible avec Mac OS en utilisant Boot Camp, mais cela n'est pas supporté.

TWEEQ est un nouvel outil de confi guration logiciel du DSP pour les amplifi cateurs de la série IQ. Le plus intelligent des amplifi cateurs a besoin d'une application intelligente, nous avons donc développé TWEEQ en interne en mettant en avant les besoins de nos clients pendant le processus de sa conception. Les amplifi cateurs IQ sont parfaitement fonctionnels sans TWEEQ, mais pour obtenir la quintessence de votre nouvel amplifi cateur KICKER, utilisez le logiciel sur votre ordinateur, votre tablette ou votre téléphone en ajoutant l'accessoire IQI Bluetooth et entendez la différence !

Installation

Allez sur www.kicker.com/tweeq puis cliquez sur le bouton DOWNLOAD (télécharger). Ouvrez le fi chier d'installation et suivez les instructions pour exécuter l'installation.

Configuration

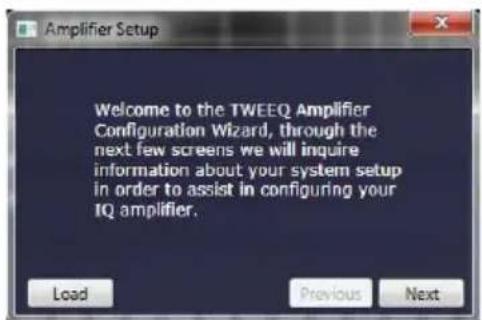

Allumez et connectez votre amplifi cateur IQ à votre ordinateur via la connexion mini-USB. Exécutez Tweeq.exe et patientez pendant que le logiciel recherche des amplifi cateurs connectés. Vous serez invité à démarrer l'assistant de confi guration.

TWEEQ recherche et identifi e tous les amplifi cateurs connectés. KICKER supporte les installations à plusieurs amplifi cateurs avec l'accessoire IQI. L'utilisation d'un concentrateur USB pour connecter plusieurs amplifi cateurs n'est pas supportée.

Choisissez de ponter les canaux si les deux canaux pilotent une charge commune.

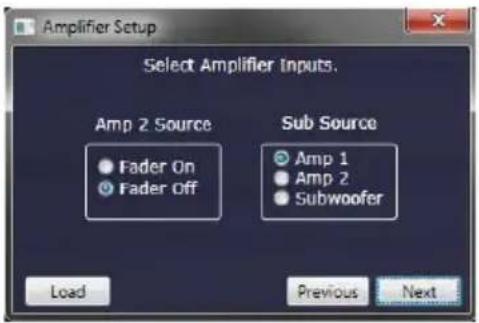

Choisissez FADER ON (atténuateur actif) si vous utilisez deux jeux d'entrées sur l'amplifi cateur. Choisissez FADER OFF (atténuateur inactif) si vous voulez piloter tous les canaux depuis une seule entrée stéréo. Par exemple, activez l'atténuateur si vous utilisez uniquement AMP 1 comme source d'entrée. Sélectionnez la source d'entrée du signal du caisson de graves, le cas échéant.

Sélectionnez le type de haut-parleur utilisé par chaque canal. Cela aidera le logiciel TWEEQ à confi gurer automatiquement votre fi ltre. Reportez-vous au tableau de référence de la page 43.

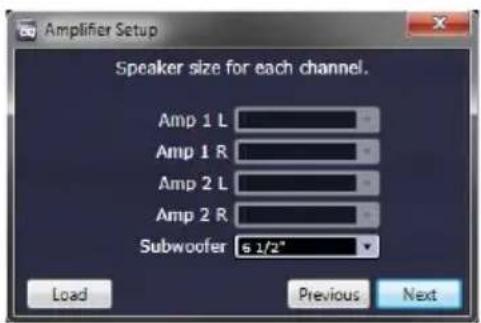

Sélectionnez la taille de haut-parleur de chaque canal. Cela donne plus d'informations au logiciel pour confi gurer votre fi ltre. Si vous avez un amplifi cateur 2 ou 4 canaux et sélectionnez l'utilisation d'un signal large bande dans la fenêtre précédente, vous ne voyez pas cette boîte de dialogue.

Entrez la distance entre chaque enceinte et la position d'écoute principale. Cela confi gure automatiquement le retard adéquat pour chaque enceinte afi n de créer la meilleure scène sonore. Le paramètre Reference Speaker (haut-parleur de référence) doit être défi ni si un haut-parleur utilisé n'est pas connecté à l'amplifi cateur actuellement choisi, c'est également le plus éloigné de la position d'écoute.

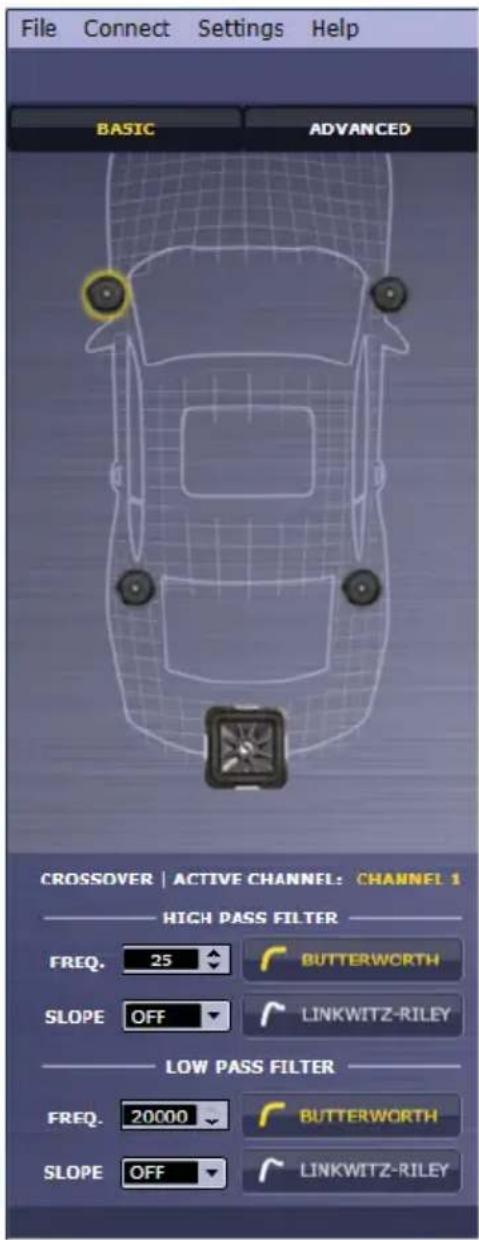

File Connect Settings Help BASIC ADVANCED CROSSOVER | ACTIVE CHANNEL: CHANNEL 1 HIGH PASS FILTER FREQ. 25 BUTTERWORTH SLOPE OFF LINKWITZ-RILEY LOW PASS FILTER FREQ. 20000 BUTTERWORTH SLOPE OFF LINKWITZ-RILEY

Félicitations ! Votre amplifi cateur IQ a été confi guré automatiquement par l'assistant de TWEEQ. Vous pouvez enregistrer ce préréglage en sélectionnant File>Save (Fichier>Enregistrer) en haut et à gauche de l'application. Nous vous recommandons d'enregistrer cette confi guration initiale afi n de pouvoir la rappeler et pour une écoute comparative.

Vous pouvez poursuivre l'ajustement fin du DSP pour votre ou vos applications spécifi ques, y compris les paramètres de retard et de fi ltre. Pour obtenir toutes les instructions de l'application KICKER TWEEQ, téléchargez le manuel complet depuis www.kicker.com/support.

Haut-parleur Type XOVER

Pleine gamme Sans XOVER

Médium Passe-haut

Médium-grave Passe-bande

Grave Passe-bande

Aigu Passe-haut

Les produits KICKER sont garantis contre les défauts. La durée et les modalités de la garantie dépendent des lois du pays dans lequel le produit a été acheté. Pour plus d'information veuilz vérifiér auprès de votre distributeur local KICKER ou visiter le site : www.kicker.com/warranty,

IMPORTANT SAFETY WARNING - PROLONGED CONTINUOUS OPERATION OF AN AMPLIFIER IN A DISTORTED OR CLIPPED MANNER CAN CAUSE YOUR AUDIO SYSTEM TO OVERHEAT, POSSIBLY CATCHING FIRE AND RESULTING IN SERIOUS DAMAGE TO YOUR COMPONENTS AND/OR VEHICLE.
