Produkttyp	Mono-Verstärker
Marke	Kicker
Modell	IQ1000.1
Stromversorgung	12 V DC
Nennleistung	1000 W RMS (1 Kanal)
Digitaler Signalprozessor (DSP)	Integriert, über TWEEQ-Software konfigurierbar
Bluetooth-Konnektivität	Über IQI-Zubehör (separat erhältlich)
Frontbedienelemente	Auto Turn-On, Input Level, Gain, X-Over, Kick EQ, Panel Lock, GUI
Kabelfernbedienung	IQRC (im Lieferumfang enthalten) für Gain, Bässe, Mittenfrequenz und Bandbreite
Eingänge	RCA (High- oder Low-Pegel)
Ausgänge	RCA (zum Durchschleifen an andere Verstärker)
Schutzfunktionen	Überstrom, Überhitzung, Überspannung, Unterspannung
Installation	Montage mit beiliegenden Schrauben, Verkabelung für Strom und Masse
Konfigurationssoftware	TWEEQ (Windows, Mac-kompatibel über Boot Camp)
Kompatibilität	Quellgeräte mit RCA- oder High-Pegel-Ausgängen (über KISL)
Garantie	Gemäß den örtlichen Gesetzen, siehe www.kicker.com/warranty

Häufig gestellte Fragen - IQ1000.1 KICKER

Wie schließe ich den Verstärker IQ1000.1 an die Batterie an?

Verbinden Sie das +12-V-Stromkabel mit der entsprechenden Klemme und die Masse mit der GND-Klemme. Installieren Sie eine Sicherung innerhalb von 46 cm (18 Zoll) der Batterie auf dem Stromkabel. Verwenden Sie die empfohlenen Kabelquerschnitte aus der Tabelle (8 GA bis 1/0 GA je nach Länge).

Welche Rolle spielt das Bluetooth-Zubehör IQI?

Das IQI ermöglicht das Verbinden und Steuern mehrerer IQ-Verstärker über Bluetooth, das Streamen von Musik von einem Bluetooth-Gerät und die Nutzung der TWEEQ-App auf Smartphone oder Tablet.

Wie stelle ich den Eingangsverstärkung (Gain) ein?

Der GAIN-Regler ist keine Lautstärke. Stellen Sie die Lautstärke der Quelle auf 3/4, drehen Sie dann langsam den Gain, bis Sie eine Verzerrung hören, und drehen Sie dann leicht zurück.

Wie verwende ich den Crossover-Filter?

Verwenden Sie den X-OVER-Schalter auf der Rückseite: OFF für Vollbereich, HI für Hochpass, LO für Tiefpass. Die Feineinstellung erfolgt über die TWEEQ-Software.

Wie konfiguriere ich den DSP mit TWEEQ?

Laden Sie TWEEQ von www.kicker.com/tweeq herunter, verbinden Sie den Verstärker über Mini-USB, starten Sie die Software, folgen Sie dem Assistenten, um Lautsprecher, Abstände, Filter usw. zu konfigurieren. Speichern Sie Ihre Voreinstellung.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Stromsicherung, den REM-Anschluss (Fernbedienung) und die Einstellung AUTO TURN-ON (DC Offset oder Audio). Stellen Sie sicher, dass die Batterie mindestens 12 V liefert.

Wie schließe ich Lautsprecher an den Verstärker an?

Verwenden Sie Kabel mit 1,3 mm² (16 GA) oder größer. Schließen Sie die Lautsprecher an die SPEAKER OUTPUT-Anschlüsse an. Beachten Sie die Polarität (+/-).

Kann ich den Verstärker mit einer High-Pegel-Quelle verwenden?

Ja, verwenden Sie den KICKER KISL-Adapter, um die High-Pegel-Ausgänge in RCA-Stecker umzuwandeln. Stellen Sie den INPUT LEVEL-Schalter auf HI.

Wie sperre ich die Bedienelemente des Bedienfelds?

Aktivieren Sie PANEL LOCK (LED leuchtet), um die Einstellungen der TWEEQ-Software zu verwenden. Deaktivieren Sie es (LED aus), um die physischen Bedienelemente zu verwenden.

Welche Risiken bestehen bei längerer Nutzung im verzerrten Zustand?

Eine dauerhafte Nutzung im verzerrten oder begrenzten Modus kann zu Überhitzung des Audiosystems, Brandgefahr und Schäden an Komponenten oder Fahrzeug führen. Vermeiden Sie es, die Lautstärke auf Maximum zu stellen.

BEDIENUNGSANLEITUNG IQ1000.1 KICKER

Inhaltsverzeichnis Table des matières

Introduction 3

Hardware Setup 4

Software Setup 10

Introducción. 3

Die neue IQ-Verstärkerserie von KICKER ist die Krönung der mobilen Verstärkertechnologie. Von den Highend-Komponenten, die sorgfältig ausgewählt wurden (einschließlich einer beispiellosen DSP-Leistung), bis zur TWEEQ™ Software von KICKER hat unser Entwicklungsteam die Messlatte für mobile Highend-Audioelektronik erneut hoch angesetzt. Die TWEEQ-Anwendung ermöglicht eine beispiellose Steuerung aller Aspekte Ihrer akustischen Anforderungen auf einem Laptop, Telefon oder Tablet über IQI Bluetooth®. Erleben Sie eine Revolution und übernehmen Sie das Kommando über Ihre Musik. Erfahren Sie, warum die Innovation von KICKER unübertroffen ist!

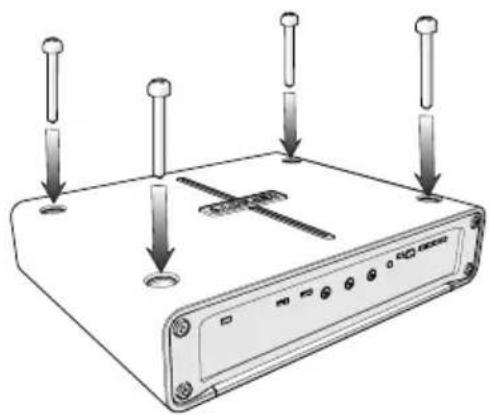

Befestigen Sie den Verstärker mit den mitgelieferten Schrauben an der gewünschten Stelle. Bohren Sie keine Löcher in elektronische Komponenten, Kabel oder Fahrzeugmechanismen.

Verkabelung

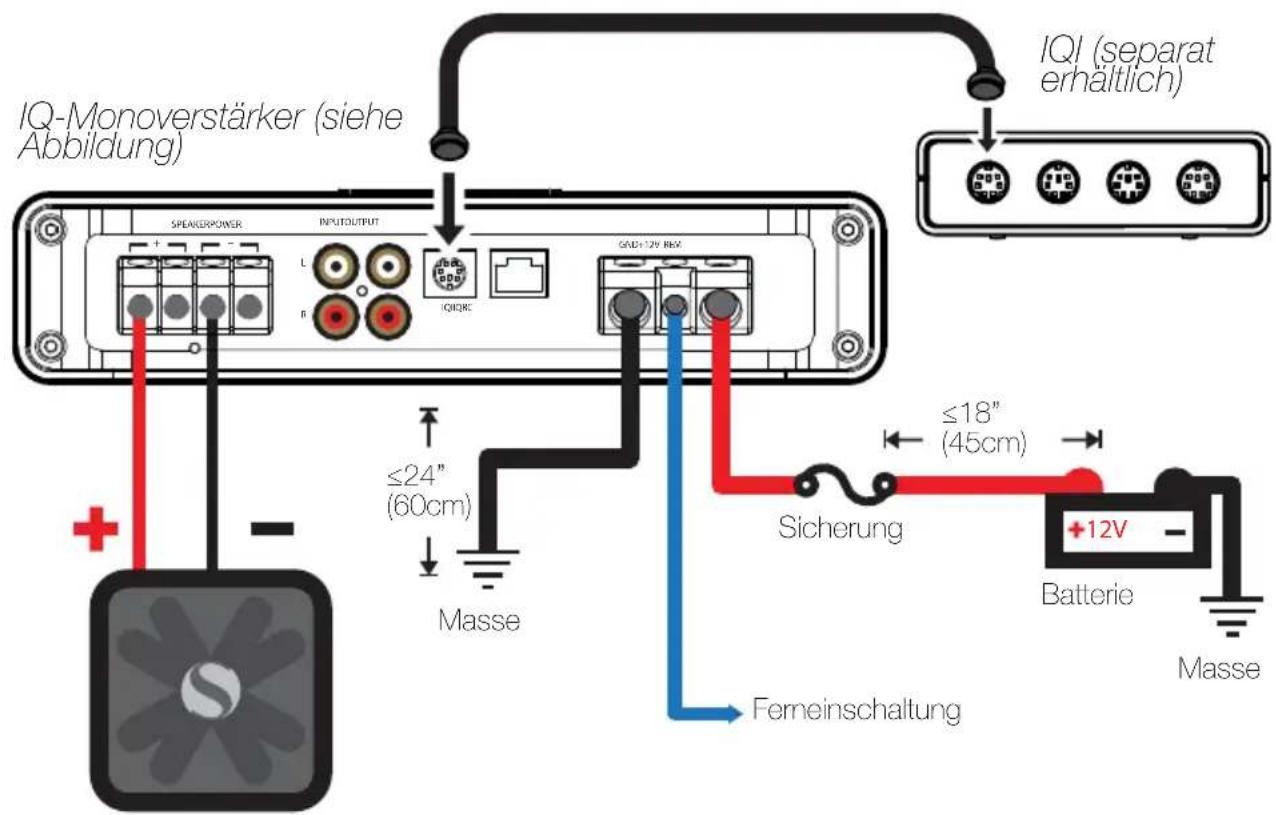

Kabel +12V und Erdverbindungen. Installieren Sie eine Sicherung in einem Abstand von maximal 45 cm von der Batterie und in Reihe mit dem Stromkabel, das an den Verstärker angeschlossen ist Siehe Abbildung auf der nächsten Seite. Die folgende Tabellen enthalten die geeigneten Pegel- und Sicherungswerte.

Modell Externe Sicherung

IQ500.1 60 Ampere

IQ500.2 60 Ampere

IQ500.4 60 Ampere

IQ1000.1 100 Ampere

IQ1000.5 100 Ampere

Ampere ≤4ft 4-7ft 7-10ft 10-13ft 13-16ft 16-19ft 19-22ft 22-28ft

60	8GA	8GA	4GA	4GA	4GA	1/0GA	1/0GA
100		4GA		4GA		4GA	4GA	1/0GA	1/0GA	1/0GA

Verwenden Sie IQI, um mehrere IQ-Verstärker über Bluetooth zu verbinden und zu steuern, um beispielsweise Musik direkt von Ihrem Bluetooth-Gerät zu streamen.

Verwenden Sie 16GA oder größere Kabel, um Ihre Lautsprecher mit dem IQ-Verstärker zu verbinden. Verbinden Sie den Ausgang der Quelleinheit mit den RCA-Eingängen des IQ-Verstärkers. Verwenden Sie die IQ RCA-Ausgänge, um das Signal an einen anderen Verstärker zu übergeben.

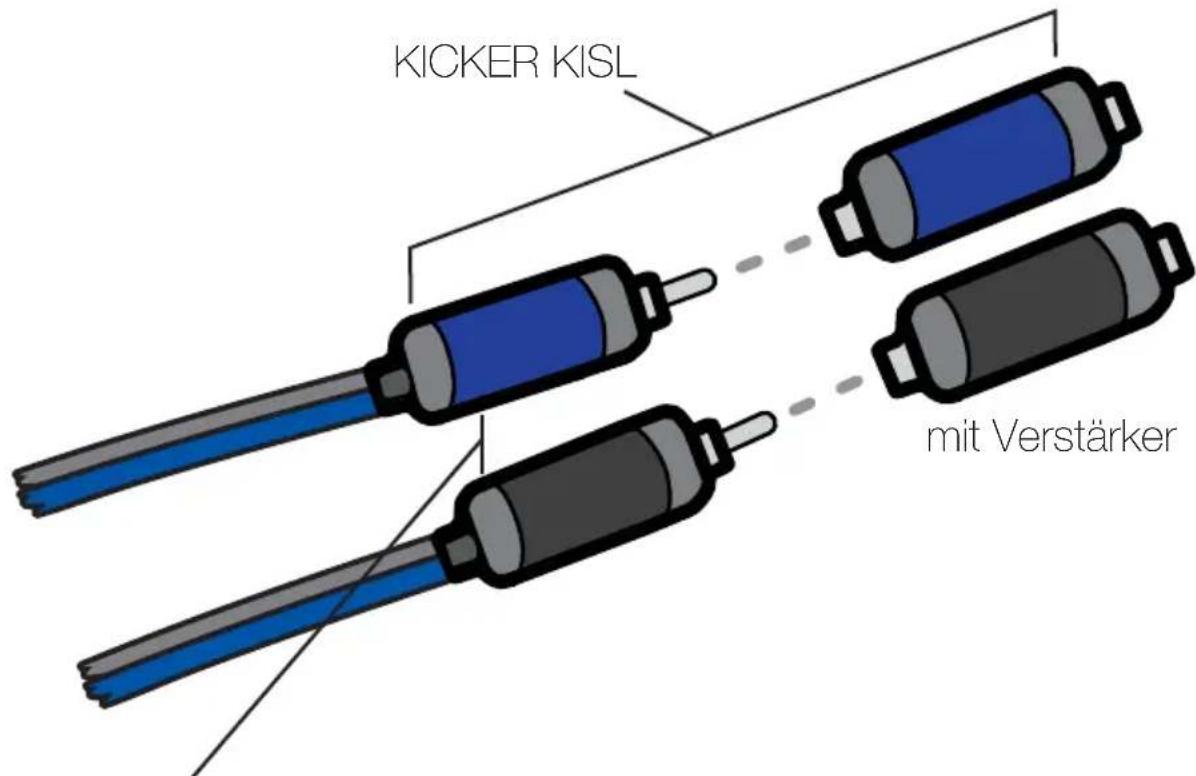

Wenn die Quelleinheit Hochpegel-Ausgänge verwendet, können Sie mit KICKER KISL die RCA-Stecker an den blanken Drähten anbringen. Wenden Sie sich an einen Elektronikexperten, wenn Sie nicht sicher sind. Siehe folgende Abbildung.

von den Hochpegel-Lautsprecherausgängen der Quelleinheit

IQRC Installation

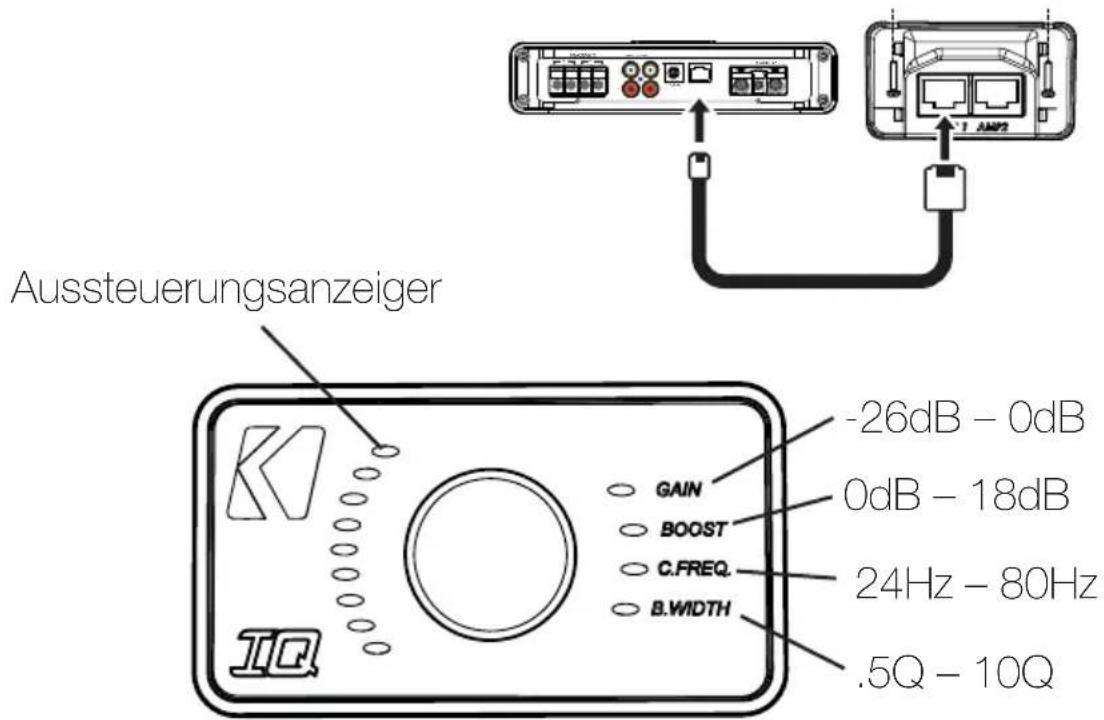

Mit IQRC können Sie die Eingangsverstärkung, den Bass-Boost, die Mittelfrequenz und die Bandbreitenpegel für bis zu zwei passende Verstärker fernsteuern. Drücken Sie den Reglerknopf, um die Funktion auszuwählen, und drehen Sie den Knopf, um die Werte zu erhöhen oder zu verringern. Zur Oberfl ächemontage der IQRC-Fernbedienung für den Basspegel, schrauben Sie die Fernbedienung am der gewünschten Stelle an und führen Sie das Kabel vom Controller zur "IQRC"-Buchse auf dem Bedienfeld des Verstärkers. NICHT verbinden/trennen, während der Verstärker eingeschaltet ist. AMP 1 muss angeschlossen werden, bevor AMP 2 aktiviert wird.

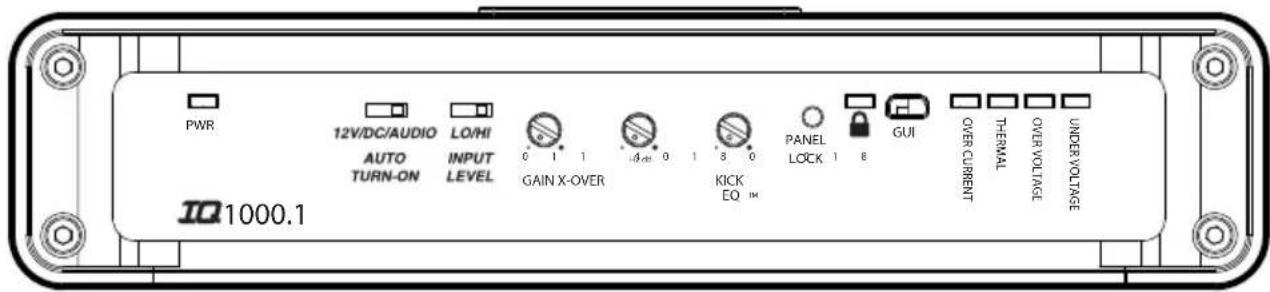

Funktionen und Betrieb

Die IQ-Serie hebt sich von allen Verstärkern ab, die derzeit auf dem Markt erhältlich sind. Die Verstärker sind über die Steuerelemente des analogen Bedienfelds voll funktionsfähig. Ihr volles Potenzial kann jedoch nur genutzt werden, wenn der DSP (Digital Signal Processor) verwendet wird. Wir empfehlen, sich mit den folgenden Steuerelementen vertraut zu machen.

AUTOMATISCH EINSCHALTEN: Stellen Sie den Schalter auf +12V, um die Fernsteuerleitung von der Quelleinheit zu verwenden. Führen Sie ein Kabel mit der Drahtstärke 18 von der Remoteleitung der Quelleinheit zum REM-Anschluss zwischen dem positiven und negativen Netzanschluss des Verstärkers. Der DC-Offset-Modus erkennt einen 6V DC-Offset der Hochpegel-Lautsprecherausgänge, wenn die Quelleinheit eingeschaltet wird. Die Audio-Einstellung erkennt das von der Quelleinheit eingehende Audiosignal und schaltet den Verstärker automatisch ein. Im DC-Offset- oder Audiomodus hat das REM-Terminal einen +12V Ausgang, um zusätzliche Verstärker zu aktivieren.

EINGANGSPEGEL: Die RCA-Eingänge der KICKER IQ-Verstärker können hohe oder niedrige Signale von der Quelleinheit empfangen.

VERSTÄRKUNG: Das Steuerelement für die Eingangsverstärkung ist keine Lautstärkeregelung. Es gleicht den Ausgang der Quelleinheit an den Eingangspegel des Verstärkers an. Drehen Sie die Quelleinheit zu ca. drei Viertel der Lautstärke auf. Drehen Sie anschließend langsam die Verstärkung auf, bis Sie eine hörbare Verzerrung wahrnehmen, und drehen Sie sie etwas zurück.

CROSSOVER: Verwenden Sie die XOVER-Schalter an der Rückseite des Verstärkers, um den internen Crossover auf OFF, HI oder LO festzulegen. In der Position OFF wird der volle Signalbereich verstärkt. Verwenden Sie die Position HI, wenn der interne Crossover des Verstärkers als Hochpassfi Iter dienen soll. Verwenden Sie die Position LO, wenn der interne Crossover des Verstärkers als Tiefpassfi Iter dienen soll.

FADER: Schalten Sie den FADER ein, wenn Sie zwei Eingangsgruppen mit dem Verstärker verwenden. Schalten Sie den FADER aus, wenn Sie alle Kanäle über einen einzigen Stereoeingang steuern.

KICK EQ: Stellen Sie den Bass-Boost von 0 bis 18dB ein, zentriert bei 40Hz.

PANEL LOCK: Wenn aktiv (LED ON) verwendet der Verstärker die Einstellungen der Tweeq-Software. Wenn NICHT aktiv (LED OFF) verwendet der Verstärker die Steuerelemente auf dem Bedienfeld.

GUI: Schließen Sie Ihren Computer oder Ihr Tablet an und führen Sie die KICKER TWEEQ-Software aus, um den DSP des Verstärkers in Echtzeit zu steuern.

Softwarekonfi guration (Windows)

KICKER TWEEQ ist über Boot Camp mit dem Mac-Betriebssystem kompatibel. Dies wird jedoch nicht unterstützt.

TWEEQ ist ein neues DSP-Softwarekonfi gurationstool für die IQ-Verstärkerserie. Da der intelligenteste Verstärker die intelligenteste Anwendung erfordert, haben wir TWEEQ unter Berücksichtigung der Anforderungen unserer Kunden intern entwickelt. Die IQ-Verstärker sind auch ohne TWEEQ voll funktionsfähig. Um jedoch das Meiste aus Ihrem neuen KICKER-Verstärker herauszuholen, verwenden Sie Ihren Computer, Ihr Tablet oder Ihr Telefon mit IQI Bluetooth. Sie werden den Unterschied hören!

Installation

Besuchen Sie www.kicker.com/tweeq und klicken Sie auf die Schaltfl äche DOWNLOAD. Öffnen Sie die Installationsdatei und folgen Sie den Anweisungen, um die Installation auszuführen.

Konfi guration

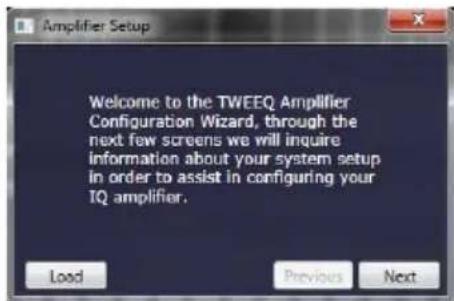

Schalten Sie den IQ-Verstärker ein und verbinden Sie ihn über einen Mini-USB-Anschluss mit dem Computer. Führen Sie Tweeq.exe aus und warten Sie, bis die Software die angeschlossenen Verstärker erkannt hat. Sie werden aufgefordert, den Konfi gurations-Assistenten zu starten.

TWEEQ überprüft und identifi ziert alle angeschlossenen Verstärker. KICKER unterstützt die Installation von mehreren Verstärkern mit IQI. Das Anschließen mehrerer Verstärker in einem USB-Hub wird nicht unterstützt.

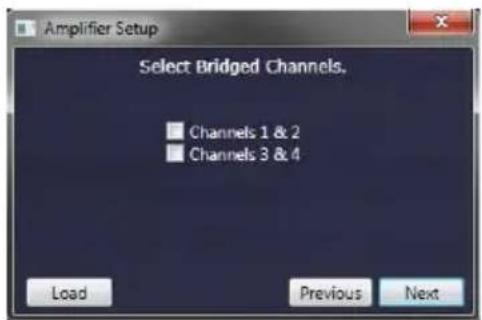

Überbrücken Sie die Kanäle, wenn beide Kanäle eine normale Last unterstützen.

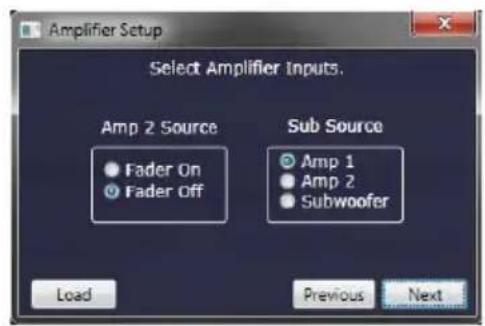

Schalten Sie den FADER ein, wenn Sie zwei Eingangsgruppen mit dem Verstärker verwenden. Schalten Sie den FADER aus, wenn Sie alle Kanäle über einen einzigen Stereoeingang steuern. Schalten Sie den FADER beispielsweise ein, wenn Sie nur AMP 1 als Eingangsquelle verwenden. Wählen Sie gegebenenfalls die Eingangsquelle für das Subwoofer-Signal aus.

Wählen Sie den Treibertyp für jeden Kanal aus. Das hilft der TWEEQ-Software beim automatischen Konfi gurieren des Crossovers. Siehe Referenztabelle auf Seite 33.

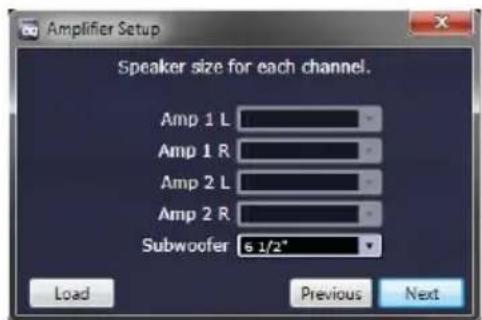

Wählen Sie die Lautsprechergröße für jeden Kanal aus. Das hilft der Software beim Konfi gurieren des Crossovers. Wenn Sie einen 2- oder 4-Kanal-Verstärker haben und im vorherigen Fenster den vollen Signalbereich ausgewählt haben, wird dieses Dialogfeld nicht angezeigt.

Legen Sie den Abstand der Lautsprecher von der primären Hörposition fest. Die korrekte Zeitverzögerung der Lautsprecher wird automatisch konfi guriert, um die beste Tonbühne sicherzustellen. Die Einstellung Referenzlautsprecher sollte gewählt werden, wenn ein Lautsprecher verwendet wird, der nicht mit dem aktuellen Verstärker verbunden und am weitesten von der Hörposition entfernt ist.

Herzlichen Glückwunsch! Ihr IQ-Verstärker wurde mit dem TWEEQ-Assistenten automatisch konfi guriert. Um diese Einstellung zu speichern, wählen Sie Datei > Speichern oben links in der Anwendung aus. Es wird empfohlen, die ursprüngliche Konfi guration für die Wiederherstellung und AVB-Hörzwecke zu speichern.

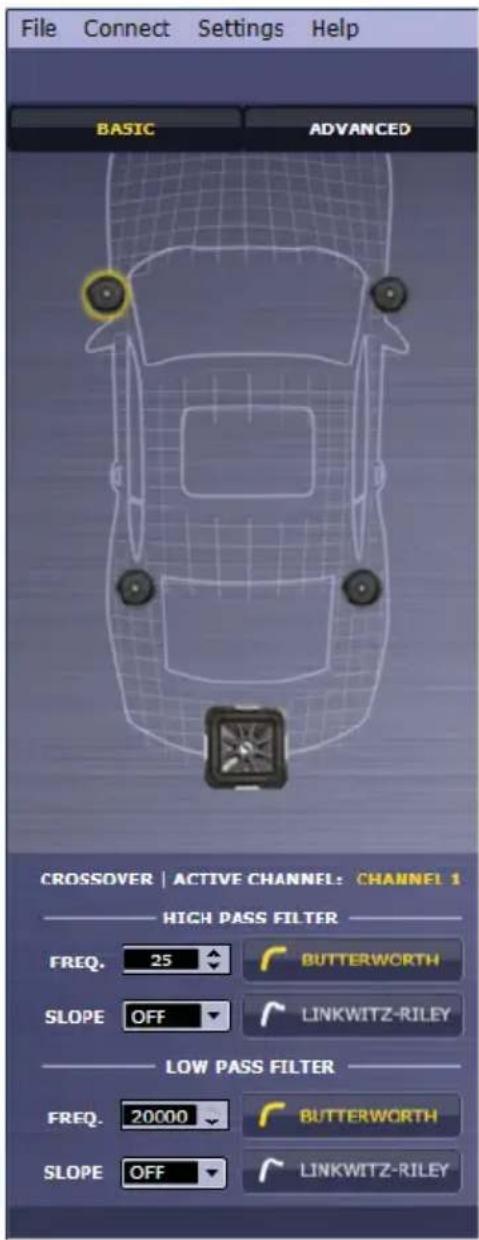

Sie können den DSP für Ihre spezielle Anwendung weiter einstellen, um beispielsweise die Zeitverzögerung und Crossover-Einstellungen anzupassen. Für vollständige Anweisungen zur KICKER TWEEQ-Anwendung laden Sie das Handbuch von www.kicker.com/support herunter.

Treiber XOVER-Typ

Voller Bereich Kein XOVER

Mittlerer Bereich Hochpass

Mittelbass Bandpass

Sub Bandpass

Tweeter Hochpass

KICKER-Produkte haben eine Garantie gegen Material- und Verarbeitungsfeher. Dauer und Bedingungen der Garantie hängen von den Gesetzen des Landes ab, in dem sie erworben wurden. Bzgl. Einzelheiten wenden Sie sich bitte an Ihren ördlichen KICKER-Händler oder besuchen Sie www.kicker.com/warranty

WICHTIGER SICHERHEITSI INNVES: DIN LÄNGERER, DURCH GEHENDER BETRIEB EINES VERSTÄRKERS MIT VERZERRUNGEN ODER CLIPPING KANN ZU ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DADUCH KANN ES FEUER FANGEN UND SOMIT SCHWERE SCHÄDEN AN IHREN KOMPONENTEN UND/ ODER IHREM FAHRZEUG VERURSACHEN.

CONSIGNES DE SÉCURITÉ IMPORTANTES : L'UTILISATION PROLONGÉE D'UN AMPLICATEUR DE FAÇON DÉFORMÉE OU ECRÊTÉE PEUT PROVOQUER UNE SURCHAUFFE DE VOTRE SYSTÈME AUDIO. D'OU UN RISQUE D'INCENDE OU DE GRAVES DOMMAGES SUR VOS COMPOSANTS ET/OU VOTRE VÉHICULE.
