51KSC504 - Haut-parleur voiture KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 2 voies
Marque	Kicker
Modèle	51KSC504 (KSC50)
Diamètre	5,25 pouces (130 mm)
Diamètre du tweeter	1/2 pouce (13 mm)
Impédance nominale	4 ohms
Puissance maximale	150 watts
Puissance continue RMS	15–75 watts
Sensibilité	38 dB (1 W/1 m)
Réponse en fréquence	45 Hz – 21 kHz
Diamètre de découpe	4,5 pouces (115 mm)
Profondeur de montage supérieure	1,75 pouces (45 mm)
Profondeur de montage inférieure	2,62 pouces (66,5 mm)
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc
Matériau du dôme du tweeter	Soie
Aimant du tweeter	Néodyme
Forme du tweeter	Dôme équilibré
Grille incluse	Oui
Montage	Libre, sans enceinte (free-air)
Adaptateurs de montage inclus	Oui (multi-adaptateurs)
Calibre de fil recommandé	16 AWG ou plus
Utilisation	Intérieur véhicule, remplacement ou installation personnalisée

FOIRE AUX QUESTIONS - 51KSC504 KICKER

Quelle est la puissance maximale du haut-parleur Kicker 51KSC504 ?

La puissance maximale est de 150 watts, avec une puissance continue RMS de 15 à 75 watts.

Quel est le diamètre de découpe nécessaire pour installer ce haut-parleur ?

Le diamètre de découpe requis est de 4,5 pouces (115 mm).

Ce haut-parleur peut-il être utilisé sans enceinte ?

Oui, il est conçu pour un montage sans enceinte (free-air). Assurez-vous d'isoler l'avant et l'arrière du haut-parleur.

Quel type d'amplificateur ou de source est compatible ?

Tout amplificateur ou source conçu pour une charge de 4 ohms est compatible. Vérifiez que l'impédance minimale de votre ampli est de 4 ohms par canal.

Comment câbler plusieurs haut-parleurs KSC504 en parallèle ou en série ?

Pour un câblage parallèle, connectez les deux bornes positives ensemble et les négatives ensemble : l'impédance totale sera de 2 ohms. Pour un câblage en série, reliez le positif d'un haut-parleur au négatif de l'autre : l'impédance totale sera de 8 ohms. Utilisez un ampli adapté.

Quel calibre de fil est recommandé pour l'installation ?

Nous recommandons du fil de calibre 16 AWG ou plus épais pour une performance optimale.

Le tweeter est-il orientable ?

Le tweeter est fixe, mais sa conception à dôme équilibré offre une dispersion large et naturelle.

Quels adaptateurs de montage sont fournis ?

Des adaptateurs multi-supports sont inclus pour faciliter l'installation dans des emplacements d'usine ou personnalisés. Vous devrez peut-être les modifier légèrement selon votre véhicule.

Comment entretenir et nettoyer ce haut-parleur ?

Nettoyez délicatement la grille avec un chiffon doux légèrement humide. Évitez les produits chimiques agressifs. Ne percez pas le cône ou la suspension.

Quelle est la garantie de ce produit ?

La garantie varie selon le pays. Contactez votre revendeur ou le distributeur international Kicker pour plus d'informations.

MODE D'EMPLOI 51KSC504 KICKER

Haut-parleurs Coaxiaux KS

Overview. 3

Specifications. 4

Installation 5

Wiring 5

Mounting. 8

Warranty 12

Vos haut-parleurs de KS coaxiaux ont ete concus pour I'environnement automoteur dur. L' Haut-parleur utilise des matériels avancés et les techniques de construction pour maintainir l'execution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une experience audio que vous n'oublierez pas!

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voies 2 voies 2 voies 2 voies
Crave [po; mm, 2-3/4, 70-8-1/2, 89.4, 100.4x8, 100x160-4x13, 100x250-6-1/4, 130
MEDIUM [po; mm]
Agu [po; mm] - 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3, 1/2, 1/3
Impedance continue [Ω]	4	4	4	4	4	4
Pussance maxime [W]	100	100	150	150	150	150
Pussance continue [watts HMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité [1 W, 1 m]	35	38	38	38	38	38
Roposo or frictions [lb]	300-20k	30-20k	30-20k	50-20k	45-20k	45-21k
Dromir du fluvi de montage [pa; mm]	2-3/5, 8/1, 8-17/6, 7/8	8-11/6, 9/4	2×5-7/6, 10/1x151	3-7/8x9-3/8, 99x238	4-1/2, 115
Polondeur du montage supérieur [po; mm]	1-1/4, 32	1-5/8, 42	1-13/18, 46	1-11/18, 44	2-3/8, 81	1-3/4, 45
Polondeur du montage inferior [po; mm]	-	1-7/8, 48	2-1/18, 57	2.5'	2-13/18, 71	2.62
Polubération du haut-parleur des aigu [po; mm]	0	1/18, 2	0	1/18, 2	0	0
Grillos	Non	Non	Cu	Non	Non	Cu
Matéria alimentée du haut parleurs aigu	-	Nodymc	Nodymc	Nodymc	Nodymc	Nodymc
Matéria du dîme du haut-parleurs des aigu	-	Soe	Soe	Soe	Soe	Soe
Forme du haut-parleurs des aigu	-	Dîme équilère	Dîme équilère	Dîme équilère	Dîme équilère	Dîme
Matére du dîme du haut parleurs des graves	Fapier composée	Polypropylène	Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matére de l'orcidie du haut parcleurs des graws	Issu traité	Caculorcue	Caculorcue	Caculorcue	Caculorcue	Caculorcue

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parcleur	2 voies	2 voies	2 voies	2 voies	3 voies
Gravit [px : mm]	6-1/2, 160	8-2/4, 165	8x8, 180x200	6x8, 180x230	6x8, 160x230
Medium [px : mm]	-	-	-	-	1,25
Agu [px : mm]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impedance nominale [Ω]	4	4	4	4	4
Pulsance maximaule [N]	200	250	150	300	300
Pulsance connue [watts BMS]	15, 100	15, 100	15, 75	15, 150	15, 150
Sonsilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	40-21k	40-21k	45-21k	30-21k	30-21k
Darrete ou l'ou est montage [pct. mm]	4-3/6, 123	5-9/18, 121	6x7-3/18, 127x182	5-11/18x9-7/18, 14x216	5-11/6x8-7/16, 17x215
Potendour du montage supéleur [ps : mm]	1/3/6, 46	1, 13/18, 76	2, 1/4, 58	3, 3/6, 31	3, 1/8, 60
Potendour du montage intérieur [ps : mm]	2, 3/16, 51	2, 50	2, 5/6, 37	3, 11/16, 33	3, 5/8, 62
Pot. biaxion du haut-peron d'air (px : mm)	0	0	1/16, 2	0	0
Grille	Cu	Cu	Non	Cu	Cu
Mérisa aimané du haut parleur des aigues	Néodyne	Néodyne	Néodyne	Néodyne	Néodyne
Mérisa du dôme du haut parleur des aigues	Seile	Seile	Seile	Seile	Seile
Farmo du haut parleur des aigues	Démo	Démo	Démo	Démo	Démo
Métaro du cônc du haut parcours des gravos	Polypropylen	Polypropylen	Polypropylen	Polypropylen	Polypropylen
Métaro du cônc du haut parcours des gravos	Goudron	Goudron	Goudron	Goudron	Goudron

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnement avec n'importe qu'elle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

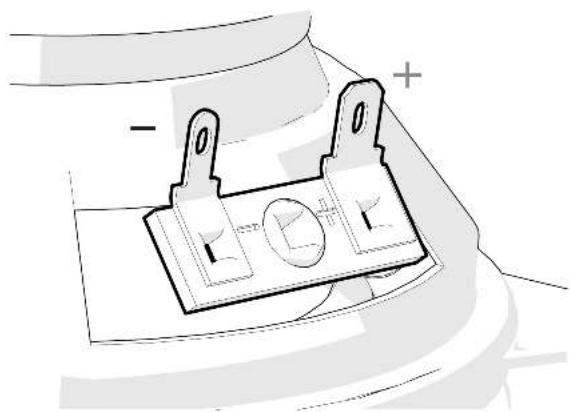

Connectez le câblage aux bornes.

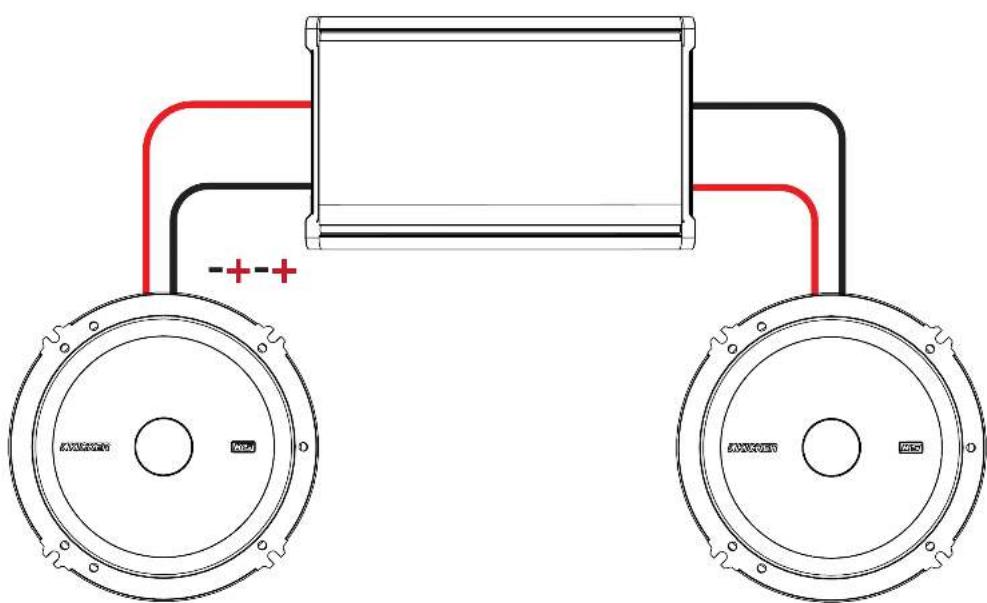

CÁBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

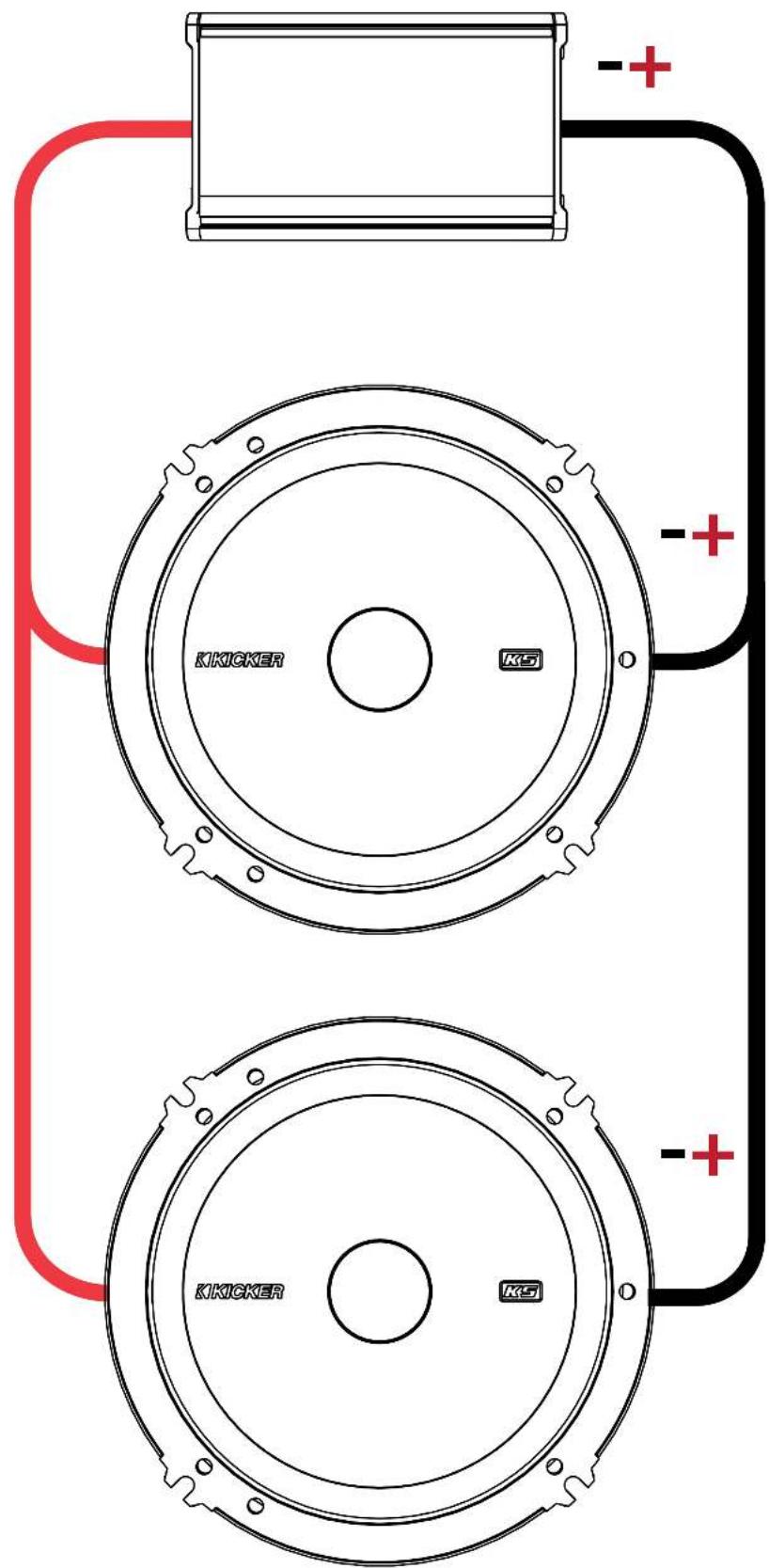

CÂBLAGE PARALLÉLÉ

Deux haut-parleurs à une parallele seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéreo (un seul canal est représenté)

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaine seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéreo (un seul canal est représenté)

Montage

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrête du haut-parleur. En général, cette isolation est obtenu en installing le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une,chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découvertes d'enceintes et pré-percer de nouveaux troués de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandant davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les cables, et ne génent aucune autre piece mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

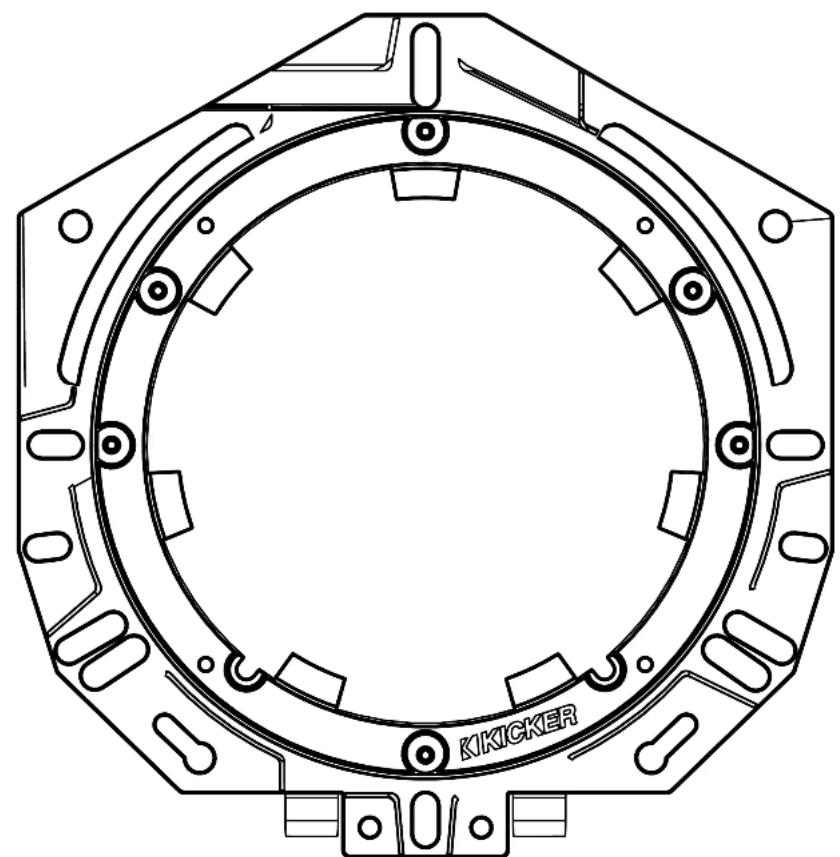

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pieces ou autrement modifier ces adaptateurs pour les adapter à votre vehicule ou à votre application.

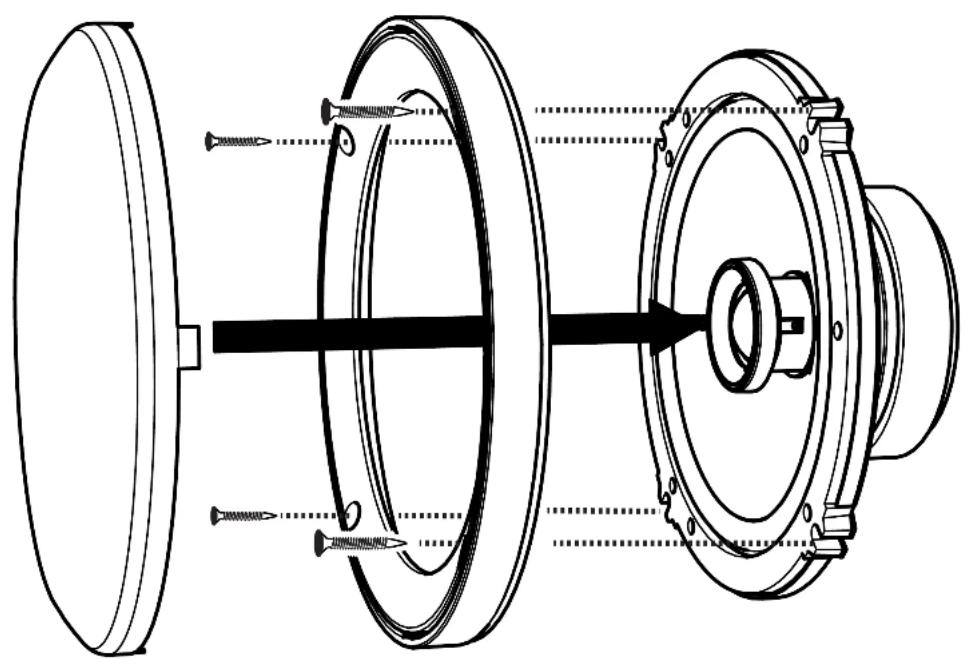

KS65/KS67 ADAPTATEUR

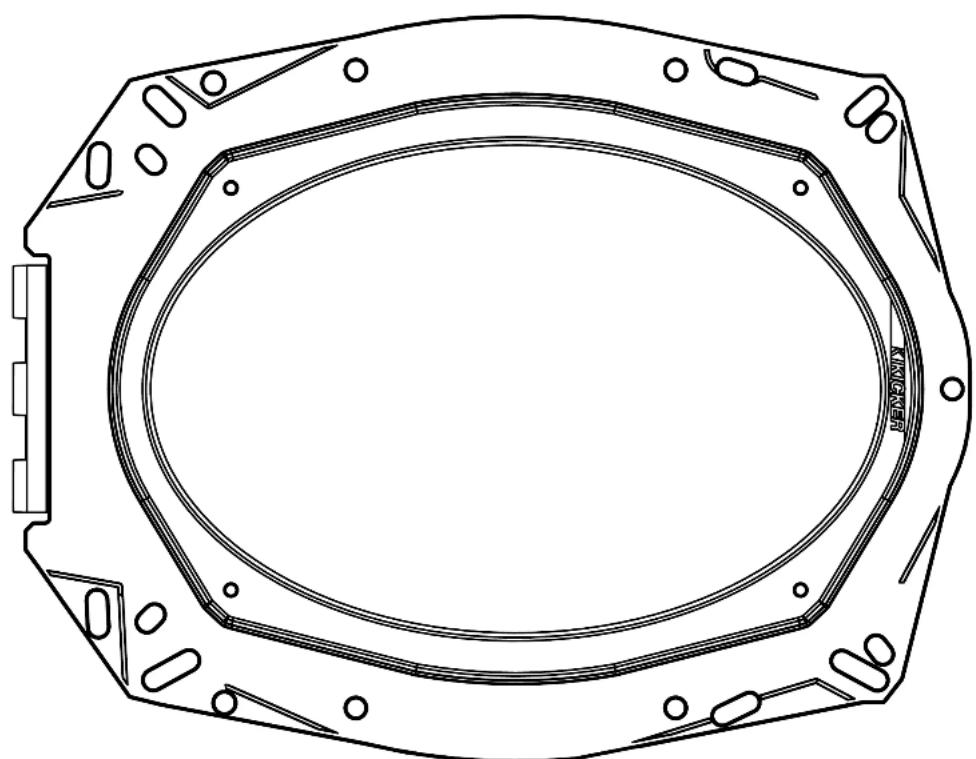

KS69 ADAPTATEUR

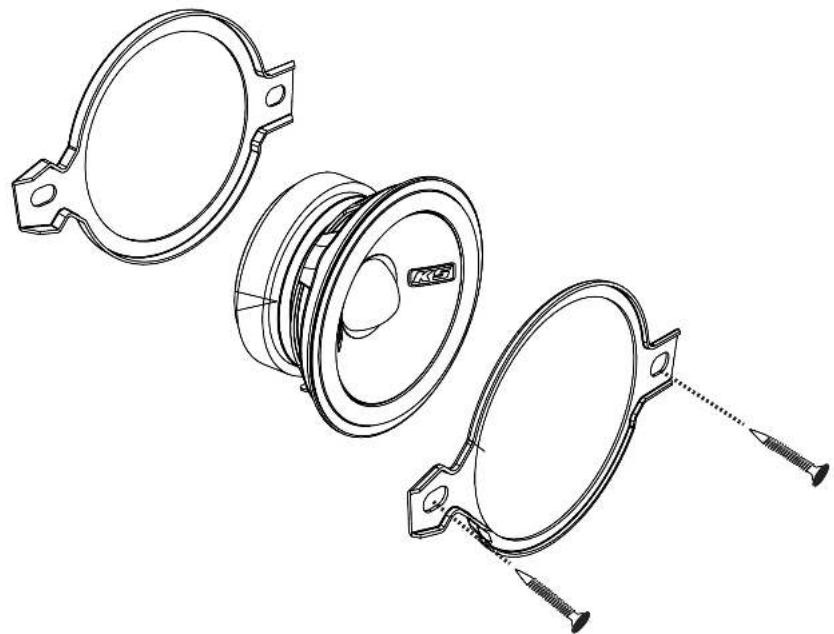

KS270 ADAPTATEUR - GM/CHRYSLER

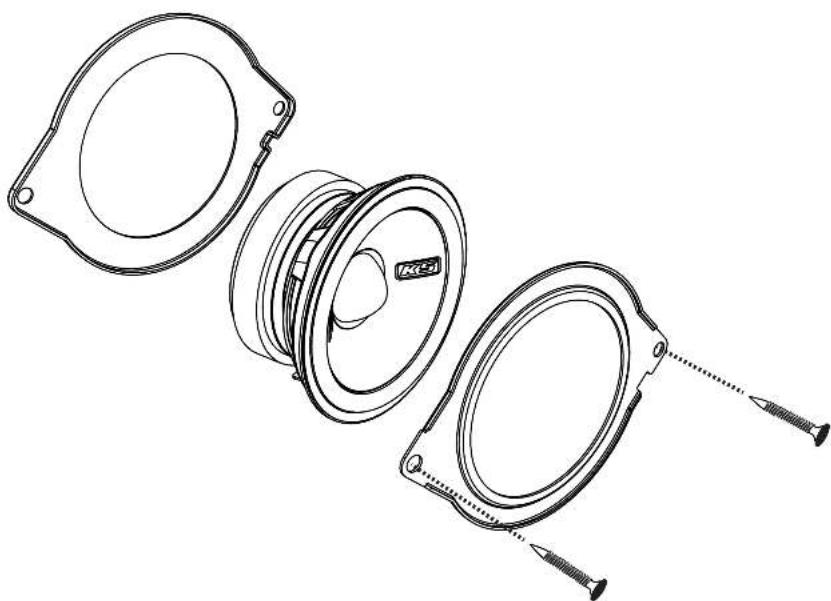

KS270 ADAPTATEUR - CHRYSLER/JEEP

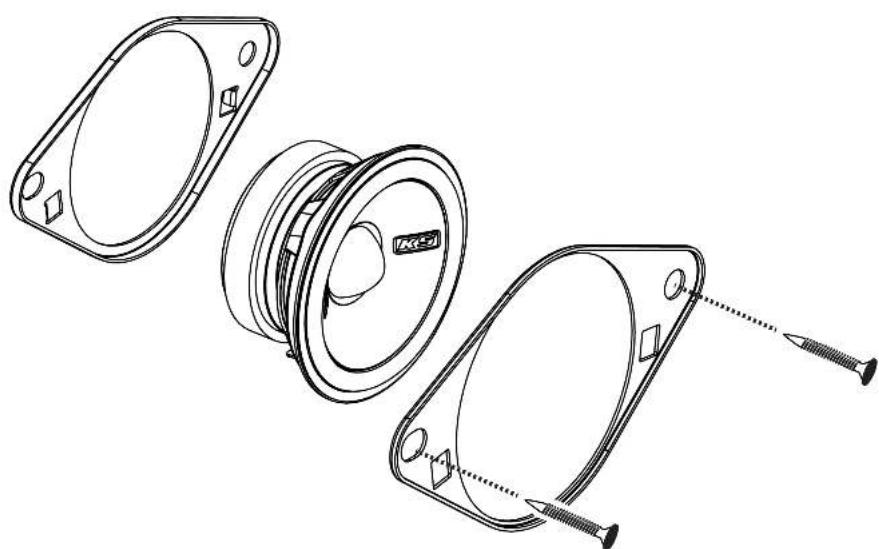

KS270 ADAPTATEUR - TOYOTA/SUBARU

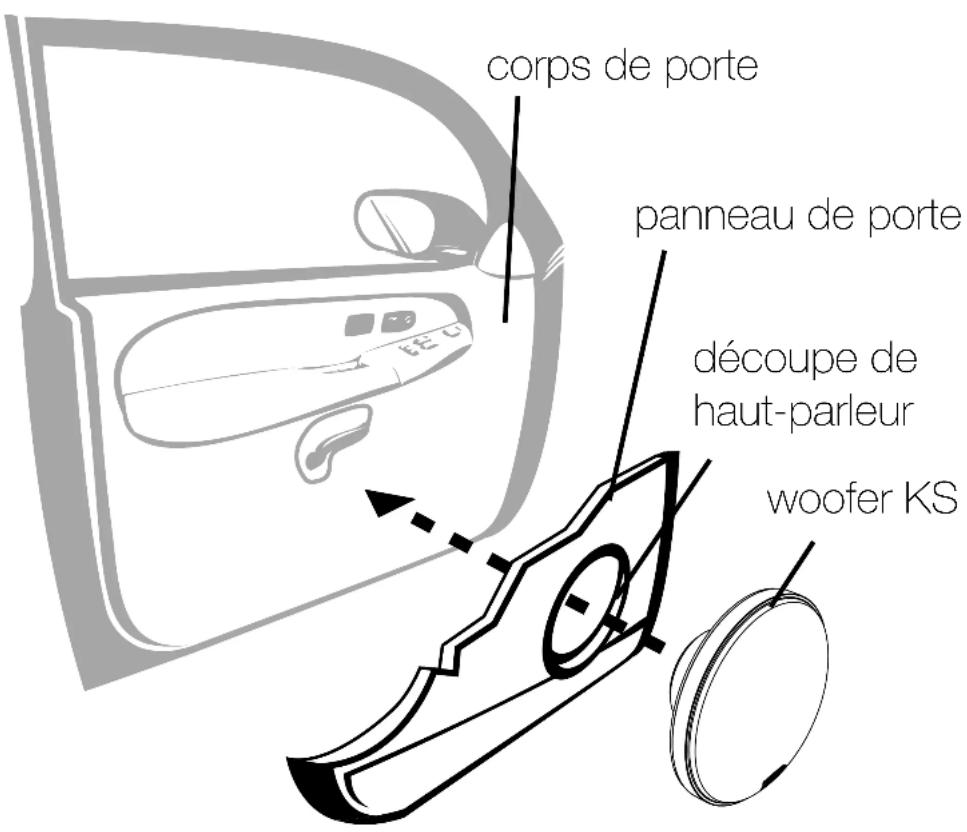

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez vous revendour ou distributeur International KICKER.

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque KICKER d'equipements audio pour vehiculcs et a pour but d'encourager nos clients a fair le maximum (vive plein pot ) dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les meilleurs dans le domaine des équipements audio et representent donc pour nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de vehiculo " de leur vie. Nous encourageons tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux sonores acceptables à l'extérieur des vehiculcs.
