Type de produit	Commutateur réseau géré PoE+
Marque	Intellinet
Modèle	562041
Nombre de ports RJ45	48 ports (10/100/1000 Mbps)
Nombre de ports SFP	6 ports SFP (gigabit)
Alimentation PoE+	Jusqu'à 30 W par port sur les ports 1 à 48
Normes PoE supportées	IEEE 802.3at/af
Gestion	Interface Web, adresse IP par défaut 192.168.2.1
Auto-MDI/MDI-X	Oui, sur tous les ports RJ45
Ventilation	Espacement minimum de 25 mm autour de l'appareil
Montage	Sur surface plane ou en rack (équerres incluses)
Dimensions (approx.)	440 x 200 x 44 mm (L x P x H)
Poids (approx.)	4,5 kg
Alimentation	Secteur, cordon d'alimentation inclus
Consommation électrique	Environ 250 W (selon charge PoE)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
LEDs indicateurs	Alimentation (PWR), Système (SYS), Liaison/Activité (Link), PoE
Mise à la terre	Connecteur de terre sur le panneau arrière
Nettoyage	Utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Réparabilité	Pièces détachées disponibles auprès du fabricant ; réparation par un professionnel recommandée

FOIRE AUX QUESTIONS - 562041 Intellinet

Quelle est l'adresse IP par défaut pour accéder à l'interface de gestion ?

L'adresse IP par défaut est 192.168.2.1. Connectez-vous via votre navigateur en entrant http://192.168.2.1.

Quels sont le nom d'utilisateur et le mot de passe par défaut ?

Le nom d'utilisateur est admin. Le mot de passe est le numéro de série figurant sur l'autocollant au bas du commutateur.

Comment réinitialiser le commutateur aux paramètres d'usine ?

La notice ne décrit pas de bouton de réinitialisation. Utilisez l'interface Web pour restaurer les paramètres par défaut si disponible, ou contactez le support technique.

Quels types de câbles sont recommandés pour une performance optimale ?

Utilisez des câbles Cat5e, Cat6, Cat6a ou Cat8.x de type UTP ou STP. Les câbles croisés ou droits sont supportés grâce à la fonction Auto-MDI/MDI-X.

Puis-je utiliser ce commutateur pour alimenter des caméras IP ou des points d'accès WiFi ?

Oui, les ports 1 à 48 fournissent jusqu'à 30 W par port en PoE+ (IEEE 802.3at/af), compatibles avec la plupart des caméras IP, points d'accès et autres périphériques PoE.

Comment monter le commutateur en rack ?

Utilisez les équerres et vis fournies. Débranchez tous les câbles, fixez une équerre de chaque côté du commutateur, puis vissez les équerres au rack. Rebranchez les câbles après installation.

Que signifie chaque LED sur le panneau avant ?

LED PWR (verte) : allumée = alimentation présente. LED SYS (orange) : clignotante = système fonctionne. LED Link (verte) : allumée = connexion établie, clignotante = activité. LED PoE (orange) : allumée = périphérique alimenté.

Pourquoi la LED d'un port ne s'allume-t-elle pas ?

Vérifiez que le câble est correctement connecté, que l'appareil distant est sous tension, et que le câble n'est pas défectueux. Essayez un autre port ou un autre câble.

Le commutateur supporte-t-il les câbles SFP ?

Oui, les ports 49 à 54 sont des ports SFP pour modules optiques ou cuivre supplémentaires. Ils indiquent l'état par une LED verte (allumée = connexion, clignotante = activité).

Comment mettre le commutateur à la terre ?

Utilisez le connecteur de terre situé sur le panneau arrière, à côté de l'entrée d'alimentation. Connectez-le à un objet offrant un accès direct à la terre (par exemple, une prise de terre).

MODE D'EMPLOI 562041 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

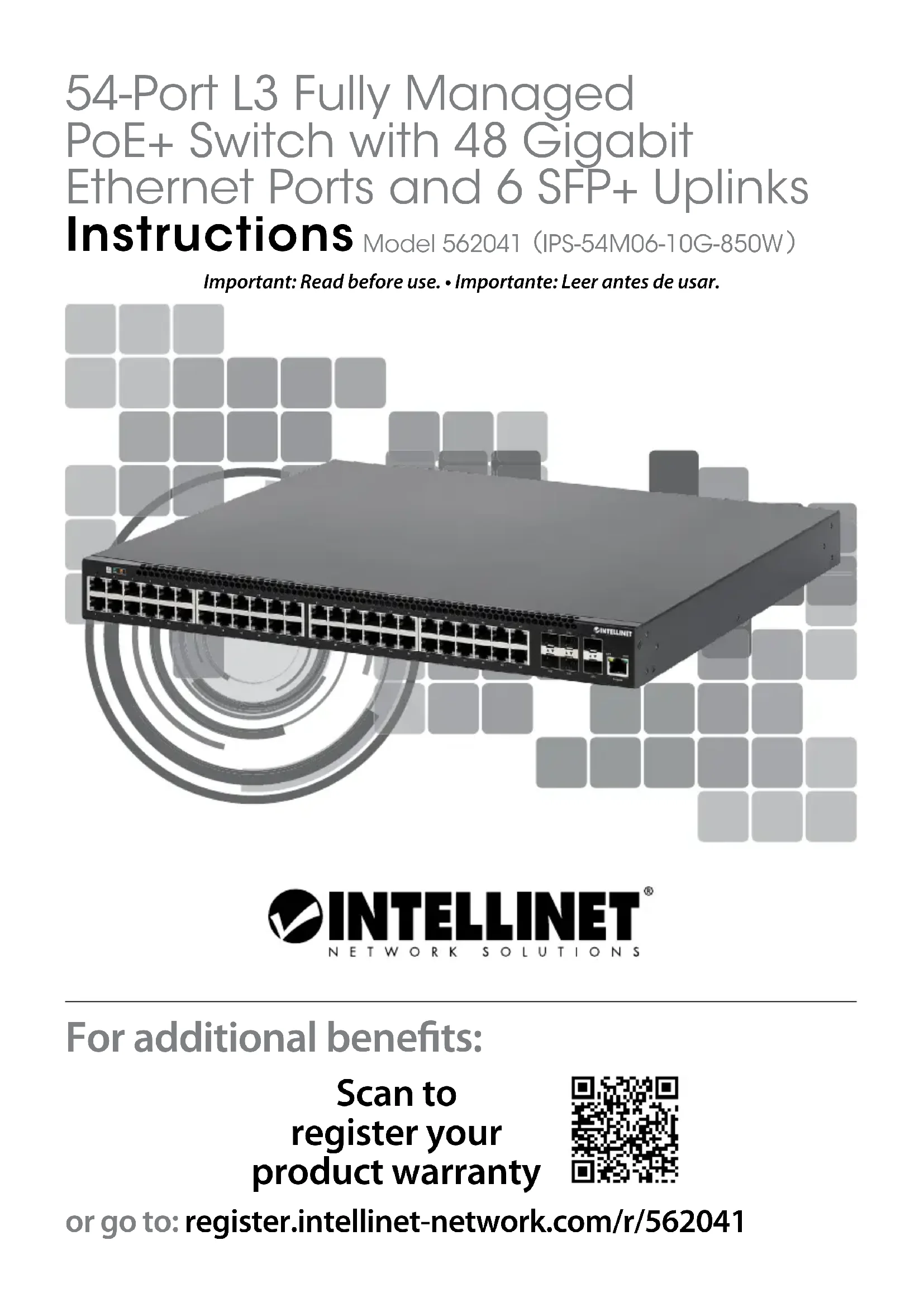

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/562041 ou scannez le code QR figurant sur la couverture.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

- sur une surface plane qui peut supporter son poids (et celui d'autres objets) ; - ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante ;

- loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) ;

- loin des environnements humides ;

- pas plus de 100 m des périphériques réseau (RJ45) auxquels vous souhaitez vous connecter ;

- fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1 Déconnectez tous les cordons du commutateur.

2 Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.

3 Répétez l'étape 2 à l'autre côté du commutateur.

4 Positionnez le commutateur en rack et vissez les équerres au rack.

5 Reconnectez tous les cordons.

- Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.

• Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales ; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
• Ports 1 – 48 peuvent alimenter des appareils connectés (sortie PoE+ jusqu'à 30 watts sur les ports) qui devraient être compatibles avec IEEE 802.3at/af.

DEL Couleur État		Description
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation.
SYS Orange		Clignotant Le système fonctionne.
		Éteint Le système est anormal ou n'est pas alimenté.
1-48 Link	Vert	Allumé Le port est connecté
		Clignotant Les données sont transmises/reçues
		Éteint Connexion n'est pas établie.
1-48 PoE	Orange	Allumé L'appareil connecté (PD) est alimenté.
		Éteint	Port n'est connecté pas à un appareil PD.
49-54 (SFP)	Vert	Allumé	Connexion est établie.
		Clignotant	Données sont transmises.
		Éteint Connexion n'est pas établie.

Panneau arrière

Vis de châssis/Mise à la terre

Situé sur le côté du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur. Assurez-vous de la connecter à un objet qui fournit un accès direct à la terre.

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant.

Ensuite, positionnez l'interrupteur Marche/Arrêt sur Marche.

AVERTISSEMENT : Évitez d'allumer l'interrupteur avant de connecter le câble d'alimentation, car cela pourrait provoquer une surtension susceptible d'endommager le switch.

Base de la gestion Web

1 Ouvrez votre navigateur Web.
2 Entrez http:// et l'adresse IP du commutateur dans le champ Adresse. L'adresse IP par défaut degestion est 192.168.2.1.
3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série figurant sur l'autocollant qui se trouve au bas de l'interrupteur. Cliquez sur OK.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
