LWHDS5530 513 - Support écran plat Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Marque	Schwaiger
Modèle	LWHDS5530 513
Type de produit	Support TV motorisé pour plafond
Norme VESA compatible	100x100, 200x200, 300x300, 400x200, 400x400 mm
Diagonale d'écran compatible	23 à 55 pouces (max 140 cm)
Charge maximale admissible	30 kg
Plage d'inclinaison	0° à 75° (réglable)
Motorisation	Électrique avec télécommande
Alimentation	Adaptateur secteur 100-240 V AC, 50/60 Hz, sortie 24 V DC / 1,5 A
Longueur du câble d'alimentation	1,2 m
Fonctions de la télécommande	Montée, descente, arrêt, mémorisation de 2 positions (1 et 2)
Réinitialisation	Maintenir le bouton stop 5 secondes après débranchement
Appairage télécommande	Jusqu'à 20 télécommandes, encodage via bouton sur l'unité de contrôle
Piles télécommande	2 piles AAA (non fournies)
Installation	Uniquement sur plafond porteur, pas de plaques de plâtre sans chevilles spéciales
Utilisation	Intérieur uniquement, hors de portée des enfants
Contenu de l'emballage	Support TV, plaque VESA, gabarit de perçage, couvercles (droit/gauche), adaptateur VESA, adaptateur secteur, télécommande, attaches de câbles, visserie et chevilles
Sécurité électrique	Ne pas ouvrir le compartiment électrique ; utiliser uniquement l'adaptateur fourni
Garantie	Selon conditions légales, nécessité d'un justificatif d'achat
Service technique	Via le revendeur ou le fabricant (Schwaiger GmbH)

FOIRE AUX QUESTIONS - LWHDS5530 513 Schwaiger

Quel est le poids maximal que peut supporter ce support TV ?

Le support TV LWHDS5530 513 peut supporter un écran d'un poids maximal de 30 kg.

Quelles sont les normes VESA compatibles avec ce support ?

Ce support est compatible avec les normes VESA suivantes : 100x100, 200x200, 300x300, 400x200 et 400x400 mm.

Comment réinitialiser le support TV après un dysfonctionnement ?

Débranchez le cordon d'alimentation, rebranchez-le, puis appuyez sur le bouton ⓔ (stop) et maintenez-le enfoncé pendant 5 secondes. Le support reviendra à la position haute, confirmant la réinitialisation.

Puis-je utiliser ce support sur un plafond incliné ?

Oui, le support est conçu pour les plafonds inclinés. Il permet un réglage de l'inclinaison de 0° à 75°. Vous devez ajuster la plage d'inclinaison lors de l'installation selon les instructions.

Comment mémoriser une position préférée avec la télécommande ?

Positionnez le support à l'angle souhaité en utilisant les boutons △ (montée) et ▽ (descente), puis maintenez enfoncé le bouton 1 ou 2 pendant une seconde jusqu'à entendre un bip. La position est alors enregistrée.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles (AAA). Si la portée est inférieure à 3 m ou si les piles sont neuves mais se vident rapidement, remplacez-les. Si le problème persiste, réinitialisez le système ou contactez le service technique.

Le support peut-il être installé sur un plafond en plaques de plâtre ?

L'installation directe sur plaques de plâtre n'est pas recommandée. Cependant, vous pouvez utiliser des chevilles spéciales pour plaques de plâtre disponibles dans le commerce. En cas de doute, faites appel à un professionnel.

Quel type d'adaptateur secteur dois-je utiliser ?

Utilisez uniquement l'adaptateur secteur fourni (modèle YS35-2401500, entrée 100-240 V AC, sortie 24 V DC / 1,5 A). Ne le modifiez pas et ne le remplacez pas par un autre adaptateur.

Comment associer une nouvelle télécommande au support ?

Avec le support sous tension, appuyez sur le petit bouton de l'unité de contrôle à l'aide d'un outil fin. L'unité émet un bip, puis appuyez sur un bouton de la télécommande. L'unité émettra des bips répétés pendant 10 secondes, indiquant la programmation réussie.

Quelles sont les précautions de sécurité importantes à respecter ?

Ne jamais utiliser le support sans téléviseur installé, ne pas ouvrir le compartiment électrique, tenir les enfants éloignés, ne pas utiliser en extérieur, et s'assurer que la surface porteuse supporte au moins 10 fois le poids total.

MODE D'EMPLOI LWHDS5530 513 Schwaiger

Toutes nos félicitations et tous nos remerciements pour l'achat de ce produit SCHWAIGER.

Ce mode d'emploi fait partie de ce produit. Il contient des informations importantes sur la manière de mettre en service et d'utiliser le produit.

Le produit fonctionne avec de l'électricité. Lisez attentivement les instructions pour éviter les brûlures, les incendies et les chocs électriques, pour garantir une utilisation sûre et correcte du système et pour préserver la durée de vie du produit en général et de l'électronique intégrée en particulier.

Conservez le mode d'emploi en lieu sûr pendant toute la durée de vie du produit et remettez-le à l'utilisateur ou au propriétaire suivant. Vérifiez que le contenu du paquet est complet et assurez-vous qu'aucun élément n'est manquant ou abîmé.

ILI IO P E

Le produit est destiné à un usage privé uniquement et ne convient pas à un usage commercial.

N'utilisez le produit que conformément aux indications données dans le présent mode d'emploi. Toute autre utilisation est considérée comme inappropriée et peut entraîner des dommages matériels.

Ce produit est utilisé pour le montage d'équipements de télévision appropriés sur des plafonds droits ou inclinés. Son réglage est motorisé, la commande s'effectue à l'aide de la télécommande fournie. Seul l'adaptateur secteur fourni peut être utilisé comme alimentation pour le réglage motorisé. L'alimentation n'est homologuée que pour une connexion à une tension alternative de 100-240 V/60/50 Hz. L'écran de télévision monté ne doit pas dépasser les dimensions et le poids maximum admissibles spécifiés pour le produit.

L'utilisation n'est autorisée que dans des locaux fermés, pas à l'extérieur. Tout contact avec l'humidité, par exemple dans une salle de bains, doit être absolument évité.

O E DEL LI IO

Support TV pour plafond (motorisé)

Plaque VESA

Gabarit de perçage

D
Couvercle (droit/gauche)

E Adaptateur VESA (gauche)

Adaptateur VESA (droit)

Adaptateur secteur

Télécommande

Attache de câbles

M Vis M5x14

M Vis M6x14

M Vis M6x30

MD Vis M8x30

ME Vis M8x50

M Rondelle D5

M Rondelle D8

M Petit espaceur Ø15xØ8x5

M I Gros espaceur ∅15x∅8x15

Vis ST6.3x55

Cheville pour béton SX ∅10x50

Rondelle D6

I

i REMARQUE!

Une mauvaise manipulation du produit peut endommager celui-ci.

• Ne laissez pas traîner les câbles et les connecteurs sans les fixer afin d'éviter tout risque de trébuchement.
• Toute tentative de modification du produit est interdite.
• Ne commencez pas l'installation avant d'avoir lu et compris toutes les instructions et tous les avertissements de cette fiche d'installation. Si vous avez des questions sur les instructions ou les avertissements, contactez votre revendeur local.
• Ce support doit UNIQUEMENT être installé et utilisé comme décrit dans ce manuel. Une installation incorrecte de ce produit peut entraîner des dommages ou des blessures graves.
• Ce produit ne doit être installé que par une personne possédant de bonnes compétences mécaniques, ayant une expérience de base dans le domaine de la construction et comprenant parfaitement ce manuel.
• Assurez-vous que la surface porteuse peut supporter en toute sécurité le poids total de l'appareil et de toutes les pièces et composants fixés.
• Faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique pour soulever et positionner l'appareil en toute sécurité.
• Serrez bien les vis, mais pas trop fort. Un serrage excessif peut causer des dommages, et réduire considérablement la capacité de charge des vis.
• Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce produit à l'extérieur peut entraîner des défauts du produit et des blessures corporelles.
• Ne démontez pas et ne modifiez pas les composants électroniques du produit sans autorisation.

AVERTISSEMENT !

D

Une installation électrique défectueuse ou une tension secteur excessive peut provoquer un choc électrique..

• L'appareil ne doit être utilisé qu'avec l'adaptateur secteur fourni. Il est interdit de modifier l'adaptateur secteur fourni.
• N'utilisez jamais le système si le cordon d'alimentation ou la fiche sont endommagés. Si une pièce est endommagée, veuillez contacter votre revendeur pour obtenir une pièce de rechange.
• N'utilisez jamais le système dans un environnement humide ou lorsque ses parties électriques ont été en contact avec des liquides.
• Ne nettoyez pas l'appareil lorsqu'il est encore branché sur le secteur.
• Ne démontez pas et ne remplacez pas les pièces lorsque l'appareil est encore branché sur le secteur.
• Débranchez l'appareil du secteur lorsqu'il n'est pas utilisé et gardez-le hors de portée des enfants.

AVERTISSEMENT !

D

• Ce produit peut être utilisé par des enfants âgés de 8 ans au moins et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à condition qu'ils soient supervisés ou instruits sur l'utilisation sûre du produit et qu'ils comprennent les dangers encourus. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants sans surveillance.
• Tenez les enfants de moins de huit ans éloignés du produit et du cordon d'alimentation.
• Ne laissez pas le produit sans surveillance pendant le fonctionnement.
• Ne laissez pas les enfants jouer avec le film d'emballage. Les enfants peuvent s'y prendre en jouant et s'étouffer.

AVERTISSEMENT !

D

• Les piles ne doivent pas être laissées à la portée des enfants. Les enfants peuvent mettre les piles dans leur bouche et les avaler. En cas d'ingestion d'une pile, il convient de demander immédiatement une assistance médicale.
• Ne pas jeter les piles dans le feu. Ne pas exposer les piles à des températures élevées.
• Risque d'explosion ! Ne pas recharger les piles.
• Ne pas ouvrir ou court-circuiter les batteries.
• L'acide de batterie qui s'échappe d'une batterie peut provoquer des irritations cutanées. En cas de contact avec la peau, rincer abondamment à l'eau. Si le liquide a pénétré dans les yeux, rincer abondamment à l'eau, ne pas frotter et consulter immédiatement un médecin.

O IO EME E D IL

i REMARQUE:

Si vous ouvrez négligemment l'emballage avec un couteau aiguisé ou à l'aide d'autres objets pointus, vous risquez rapidement d'endommager le produit.

- Soyez très prudent lors de l'ouverture.

1. Retirez le produit de l'emballage.
2. Vérifiez si la livraison est complète.
3. Vérifiez si le produit ou les différentes pièces présentent des dommages. Si c'est le cas, n'utilisez pas le produit. Contactez la ligne d'assistance téléphonique ou l'adresse électronique indiquées dans le présent manuel.

P P IO DELI LL IO

ATTENTION!

Le produit doit être monté sur un plafond porteur. Tenez compte du type de plafond lors du montage. L'installation n'est autorisée que si le plafond est adapté à cet effet. Les matériaux légers minces ou les plaques de plâtre, même sur les plafonds inclinés, ne conviennent généralement pas. Les magasins spécialisés peuvent toutefois fournir des chevilles spéciales pour ces emplacements de montage. En cas de doute, faites effectuer le montage par un spécialiste. En fonction de la surface (par exemple, du bois), il convient d'utiliser des matériaux de fixation appropriés (uniquement des vis sans chevilles, etc.).

En raison du poids total du produit monté et de l'effet de levier, il faut veiller à ce que l'installation soit stable. Déterminez toujours la capacité de charge de la surface porteuse. Elle doit être capable de supporter au moins 10 fois le poids maximal du support TV et de l'écran installé pour garantir une sécurité adéquate.

• Planifiez soigneusement l'emplacement de montage de manière à ce que le support TV sur lequel se trouve l'écran soit à la hauteur et à la position souhaitées.
• Utilisez un niveau à bulle pour le montage.

I I E E I E

Numéro d'article	LWHDS5530 513
Dimensions de fixation selon la norme VESA en mm	100x100 200x200 300x300 400x200 400x400
Diagonale d'écran utilisable	23" - 55" (140 cm max.)
Charge admissible	jusqu'à 30 kg max.
Longueur du câble du bloc d'alimentation	1,2 m

E

Raison sociale ou marque dé posée, numéro d'enregistrement au registre du commerce et adresse du fabricant	Schwaiger GmbH, HRB12220Würzburger Straße 17, 90579 Langenzenn
Fabricant, adresse	NINGHAI YINGJIAO ELECTRICAL.,LTD.Cuijia, Xidian Town, Ninghai, zhejiang 315613, China
Numéro de modèle du bloc d'alimentation	YS35-2401500
Tension d'entrée	100 - 240 V AC
Fréquence du CA d'entrée	50/60 Hz
Tension de sortie	24.0 V DC
Courant de sortie	1.5 A
Puissance de sortie	36.0 W
Rendement moyen en mode actif	87.7 %
Rendement à faible charge (10 %)	84.2 %
Consommation électrique hors charge	0.1 W

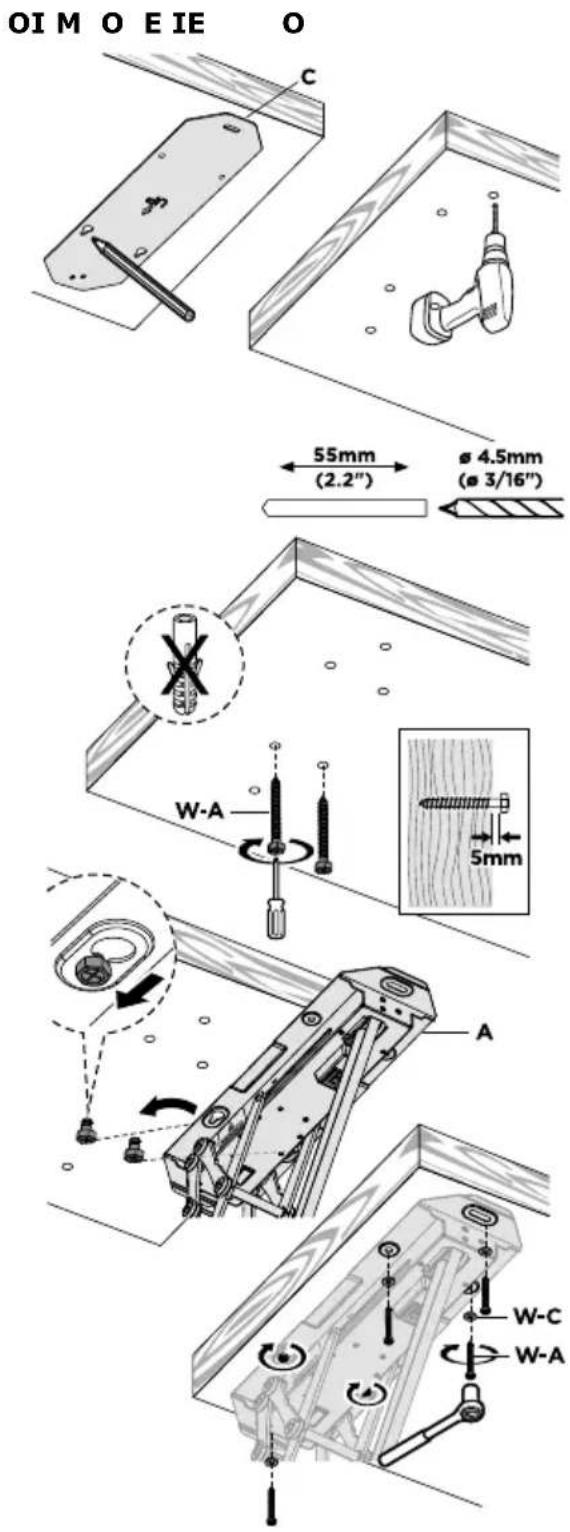

MO E

AVERTISSEMENT !

• Il incombe à l'installateur de fournir des fixations pour les autres types de montage.
• L'installateur doit s'assurer que la surface peut supporter le poids total de l'appareil et de toutes les pièces et composants qui y sont fixés.
• L'installateur doit s'assurer que des vis et des chevilles adaptées à la surface sont utilisées.

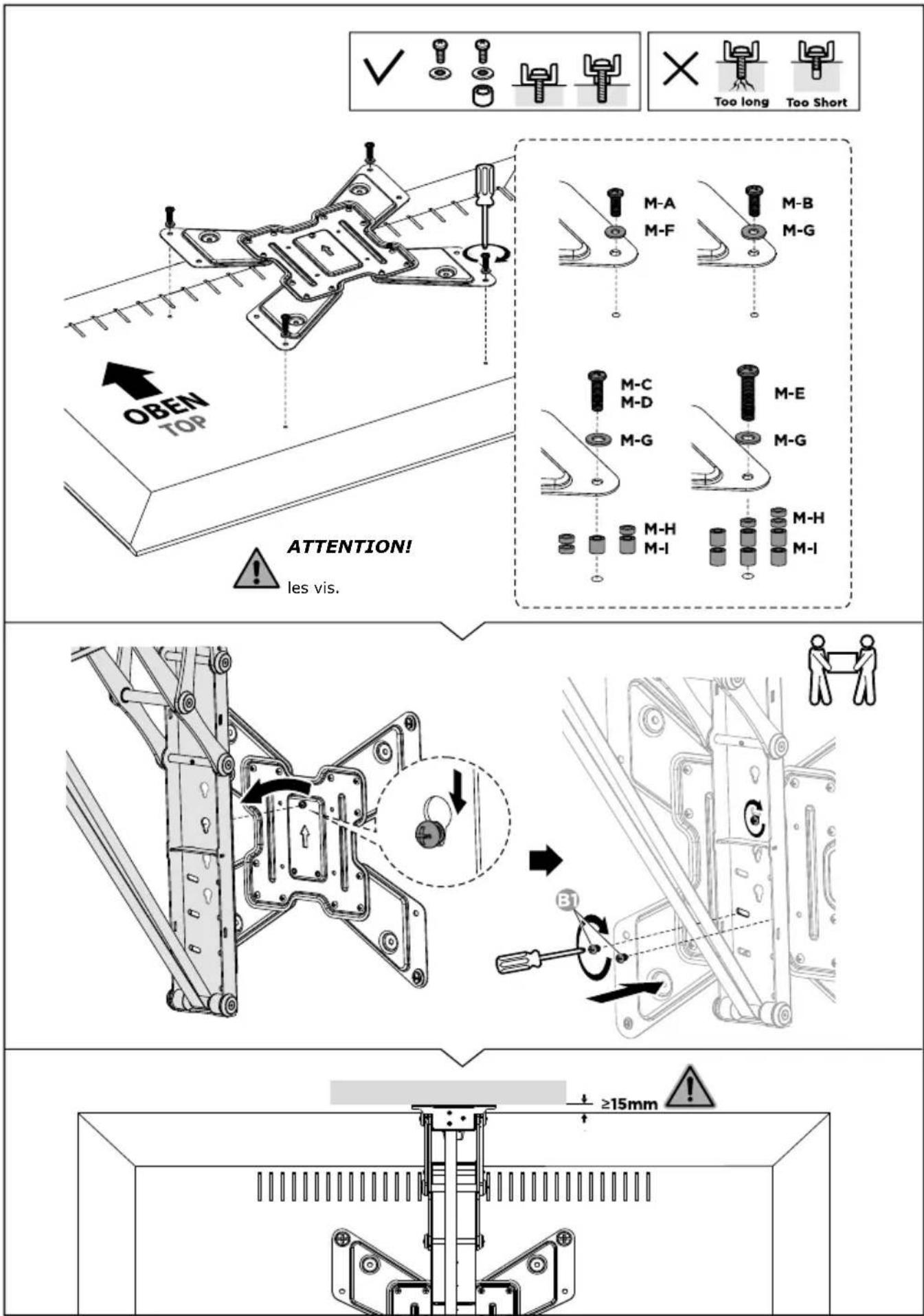

Retirez les vis inférieures de la plaque VESA et conservez-les pour une utilisation ultérieure. ≥5mm B1 B F E

La zone de mouvement du support ne doit pas être bloquée par des objets.

Utilisez les attaches de câble pour fixer les câbles.

REMARQUE : Laissez du jeu au niveau des câbles pour le mouvement des bras

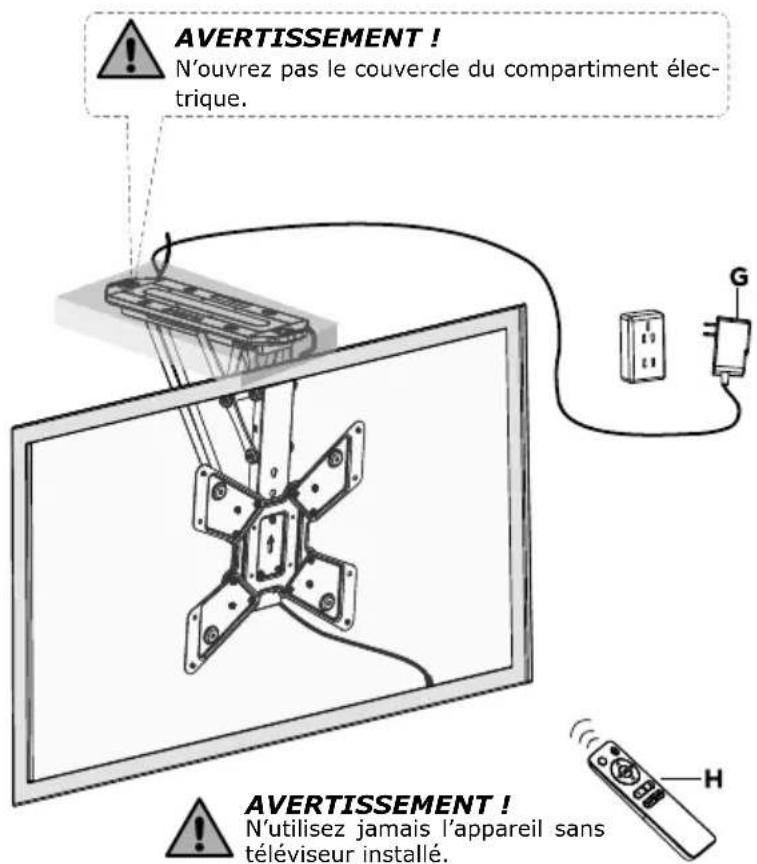

AVERTISSEMENT ! N'ouvrez pas le couvercle du compartiment électrique. AVERTISSEMENT ! N'utilisez jamais l'appareil sans téléviseur installé.

Lorsque vous appuyez sur le bouton △ le support TV se déplace vers le haut jusqu'à la position la plus proche du plafond.

En appuyant sur le bouton ▽vous faites déplacer le support TV vers le bas jusqu'à la position avec l'angle d'inclinaison maximum (par défaut 75°).

Appuyez sur le bouton Ⓔ pour arrêter le mouvement. (Retirez tous les obstacles de la zone de mouvement).

Maintenez le bouton enfoncé pendant 1 seconde et vous entendrez un bip indiquant que la position actuelle a été enregistrée en mémoire. Les boutons peuvent toujours être utilisés pour mémoriser une autre position.

Appuyez sur le bouton 1 ou 2 et le support TV se déplace automatiquement vers la position enregistrée sous le bouton ou .

Si le support TV ne peut pas être réglé sur la position la plus haute (0 degré par rapport au plafond) ou la plus basse (inclinaison maximale), débranchez le cordon d'alimentation et rebranchez-le. Ensuite, appuyez sur le bouton Ⓔ et maintenez-le enfoncé pendant 5 secondes.

Le support revient à la position la plus haute, ce qui signifie que le système a été réinitialisé avec succès.

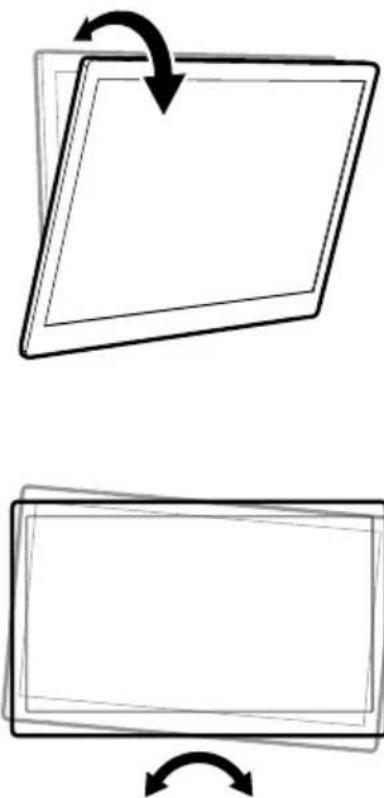

Le support TV est réglable de 0° à 75° en standard. Réglez la plage d'inclinaison lorsque vous utilisez le support TV sur un plafond incliné.

P' Réinitialisez le système (voir les instructions sous A. Fonctions des boutons - 4. Réinitialisation).

Appuyez sur les boutons △, ▽ et réglez la position correcte.

Appuyez sur le boutomérent et maintenez-le enfoncé jusqu'à ce que l'appareil émette un bip. Répétez cette étape 5 fois. L'appareil émet un long bip pour indiquer la réussite du réglage.

Les étapes 1 et 2 doivent être effectuées dans un délai de 2 minutes pour un réglage réussi.

La télécommande fonctionne avec deux piles AAA ( ).

M

Si vous relevez manuellement le support TV jusqu'à une position quelconque (sauf la position minimale contre le plafond), celui-ci revient automatiquement à la position minimale contre le plafond.

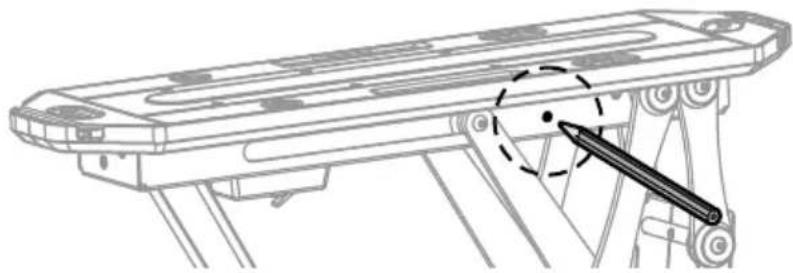

Avec le support sous tension, appuyez sur le petit bouton de l'unité de contrôle avec un outil fin comme indiqué. L'unité émet un bip pour indiquer que l'unité de contrôle est prête pour l'encodage.

Appuyez sur le bouton de la télécommande et l'unité de contrôle émettra des bips répétés pendant environ 10 secondes, indiquant que la télécommande est en cours de programmation. Le processus s'achève automatiquement lorsque plus aucun bip n'est émis.

Le support TV peut être associé à un maximum de 20 télécommandes. Pour supprimer toutes les télécommandes, appuyez sur le bouton de réglage des codes pendant 5 secondes, puis relâchez-le. L'appareil émet deux bips pour confirmer la réussite de l'effacement ; l'absence de bips indique que la suppression n'a pas été effectuée.

D P E

Ce guide de dépannage est destiné à vous aider à identifier et à résoudre les problèmes mineurs liés à un fonctionnement inhabituel de notre support TV électrique. Les procédures simples de ce guide sont faciles à suivre et peuvent résoudre la plupart des problèmes rencontrés dans l'utilisation quotidienne.

I

L

E

Réinitialisez le système en suivant les instructions.

P

[Non-Text]

， ，

P

(Les piles neuves s'épuisent après 24 heures sans utilisation de la télécommande). Veuillez nous contacter.

L

Vérifiez les piles.

L

(La portée de fonctionnement est inférieure à 3 m) : Remplacez les piles.

L

Réinitialisez le système en suivant les instructions.

L

Vérifiez si l'alimentation électrique est correctement connectée au produit. Si c'est le cas, veuillez allumer l'appareil. Si vous n'entendez pas de signal sonore ou ne voyez pas d'indicateur d'alimentation rouge, vérifiez si l'adaptateur secteur fonctionne correctement. Si l'adaptateur secteur ne fonctionne pas, veuillez nous contacter. Contactez-nous si l'adaptateur secteur fonctionne correctement mais que le support TV ne fonctionne pas.

Veuillez nous contacter.

Les appareils électriques et électroniques, ainsi que les piles ne doivent pas être jetés avec les déchets ménagers. Le consommateur est légalement tenu de remettre les appareils électriques et électroniques ainsi que les piles à la fin de leur vie utile aux points de collecte publics installés dans ce but ou au point de vente. Les aspects détaillés en sont réglementés par le droit applicable de chaque pays. Le symbole du produit, le mode d'emploi ainsi que

l'emballage reportent expressément cette disposition.

E

，

Schwaiger GmbH décline toute responsabilité ou garantie pour des dommages résultant d'une installation ou d'un assemblage incorrect, d'une utilisation incorrecte du produit ou du non-respect des instructions de sécurité.

I

Chers clients, pour toute demande de conseil technique que votre revendeur n'a pas été en mesure de vous dispenser, contactez notre service d'assistance technique.

La période de garantie court à compter de la date d'achat du produit. Vous êtes prié de prouver cette date de prise d'effet de la garantie par un justificatif d'achat (ticket de caisse, facture, bordereau de livraison etc.). Conservez soigneusement ces documents. Les prestations fournies au titre de la garantie sont soumises aux conditions en vigueur à partir de la date d'achat.

1

Du lundi au vendredi : de 08:00 à 17:00 heures
