NEDDRAGEN 004.620.53 - Cuisinière IKEA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière à gaz avec four, 4 foyers, puissance totale 8 kW
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Utilisation	Idéale pour la cuisson de plats variés, compatible avec différents types de casseroles et poêles
Maintenance	Nettoyage régulier des grilles et du four recommandé, pièces amovibles pour un entretien facile
Sécurité	Système de sécurité pour éviter les fuites de gaz, allumage sécurisé des foyers
Informations générales	Garantie de 5 ans, disponible en plusieurs coloris, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - NEDDRAGEN 004.620.53 IKEA

Comment puis-je allumer ma cuisinière IKEA NEDDRAGEN ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert si vous utilisez une cuisinière à gaz.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à la source d'alimentation. Pour les cuisinières à gaz, assurez-vous que le gaz est ouvert et que la bouteille de gaz n'est pas vide.

Comment nettoyer ma cuisinière sans l'endommager ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer les surfaces. Évitez les produits abrasifs qui pourraient rayer la surface.

Comment régler la température sur ma cuisinière ?

Utilisez les boutons de commande pour ajuster la température. Tournez le bouton vers la droite pour augmenter la chaleur et vers la gauche pour la diminuer.

Que faire si une des plaques de cuisson ne fonctionne pas ?

Vérifiez si la plaque est correctement connectée et qu'elle n'est pas encrassée. Si le problème persiste, contactez le service client d'IKEA.

Comment puis-je installer ma cuisinière IKEA NEDDRAGEN ?

Suivez le manuel d'installation fourni avec le produit. Assurez-vous que la cuisinière est correctement positionnée et raccordée aux sources d'alimentation.

Ma cuisinière fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement. Si le bruit est fort ou inhabituel, vérifiez la cuisinière pour des pièces desserrées ou endommagées.

Comment puis-je retirer les grilles de la cuisinière pour nettoyage ?

Soulevez délicatement les grilles et retirez-les de la cuisinière. Assurez-vous de les replacer correctement après le nettoyage.

Y a-t-il une garantie pour ma cuisinière IKEA NEDDRAGEN ?

Oui, la cuisinière est généralement couverte par une garantie de 5 ans. Consultez votre reçu ou le site d'IKEA pour plus de détails.

MODE D'EMPLOI NEDDRAGEN 004.620.53 IKEA

Veuillez enregistrer vos numéros de modèle et de série ci-dessous pour référence.

Purchase Date / Fecha de compra / Date d'achat

Model Number / Número de modelo / Numéro de modèle

Serial Number / Número de serie / Numéro de série

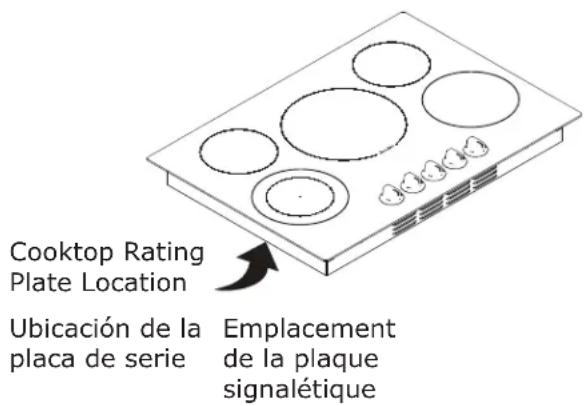

Rating Plate Location / Ubicación de la placa de serie / Emplacement de la plaque signalétique

Cooktop Rating Plate Location Ubicación de la placa de serie Emplacement de la plaque signalétique

Veuillez vous reporter à la dernière page de ce manuel pour obtenir la liste complète des fournisseurs de services après-vente désignés par IKEA et les numéros de téléphone nationaux correspondants.

English 3

Español 20

Français 37

i NOTE

Veuillez joindre le reçu de vente ici pour référence future.

EN

Important Mesures de Sécurité .....37

Avant de régler les commandes de la surface .....43

Réglage des commandes de la surface de cuisson .....47

Entretien et nettoyage ....49

Avant de faire appel au service après-vente .....51

Garantie limitée d'IKEA ....52

IMPORTANT MESURES DE SÉCURITÉ

Lisez toutes les instructions avant d'utiliser cet appareil.

Ce guide contient des instructions et des symboles importants concernant la sécurité. Veuillez porter une attention particulière à ces symboles et respecter toutes les directives.

Ne tentez pas d'installer ou d'utiliser votre appareil avant d'avoir lu les mesures de sécurité contenues dans ce manuel. Ces mesures de sécurité sont identifi ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque.

Les avertissements et consignes importantes contenues dans ce manuel ne couvrent pas toutes les situations et conditions potentielles. Faites preuve de bon sens, de prudence et d'attention lors de l'installation, l'entretien et l'utilisation de l'appareil.

DEFINITIONS

⚠ Ce symbole signale un avertissement concernant la sécurité. Il sert à vous mettre en garde contre les risques potentiels de blessures corporelles. Respectez toutes les consignes de sécurité qui suivent ce symbole afi n d'éviter les risques de blessures ou de mort.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort.

ATTENTION

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

IMPORTANT

Fournit des renseignements sur l'installation, le fonctionnement, l'entretien ou tout autre renseignement important qui n'implique aucun danger.

REMARQUE

Indique une note brève et informelle qui sert à rafraîchir la mémoire ou à titre de référence.

INSTRUCTIONS IMPORTANTES POUR LE DEBALLAGE ET L'INSTALLATION

IMPORTANT

Lisez et respectez les instructions et les mises en garde qui suivent pour le déballage, l'installation et l'entretien de votre appareil.

Enlevez tout le ruban adhésif et les matériaux d'emballage avant d'utiliser l'appareil. Détruissez le cartonnage et les sacs en plastique après avoir déballé l'appareil. Ne laissez jamais les enfants jouer avec le matériel d'emballage. N'enlevez pas l'étiquette de câblage ni toute autre indication fi xée à l'appareil. Ne retirez pas la plaque du numéro de série et de modèle.

Les températures froides peuvent endommager le système électronique. Si vous utilisez l'appareil pour la première fois ou s'il n'a pas été utilisé pendant une longue période, assurez-vous qu'il a été soumis à des températures de plus de 0 °C (32 °F) pendant au moins 3 heures avant de le mettre en marche.

Ne modifi ez jamais l'appareil, que ce soit en enlevant les pieds de mise à niveau, des panneaux, des protège-fi ls, des supports ou des vis anti-basculement, ou toute autre pièce.

Ayez toujours un extincteur à mousse à la vue et facilement accessible près de l'appareil.

INSTRUCTIONS DE MISE À LA TERRE

AVERTISSEMENT

Évitez tout risque d'incendie ou de choc électrique. Le non-respect de cet avertissement peut entraîner des blessures graves, un incendie ou la mort.

Évitez tout risque d'incendie ou de choc électrique. N'utilisez pas de rallonge électrique ni de fi che d'adaptation et n'enlevez pas la broche de mise à la terre du cordon d'alimentation. Le non-respect de cet avertissement peut entraîner des blessures graves, un incendie ou la mort.

Installation : l'appareil doit être installé et mis à la terre de manière adaptée, par un technicien qualifié. Aux États-Unis, installez l'appareil conformément à la dernière édition du National Fuel Gas Code ANSI Z223.1/NPFA No. 54 et du National Electrical Code NFPA No. 70, et en accord avec les exigences du code électrique local. Au Canada, installez l'appareil conformément aux dernières éditions des normes CAN/CGA B149.1, CAN/CGA B149.2 et CSA Standard C22.1, du Code électrique canadien Partie 1 et aux exigences du code électrique local. Installez l'appareil conformément aux instructions d'installation fournies dans la documentation livrée avec l'appareil.

Pour des raisons de sécurité, cet appareil doit être correctement mis à la terre. Pour un maximum de sécurité, le câble d'alimentation doit être correctement raccordé à une prise électrique ou à un boîtier de raccordement soumis à une tension adaptée, doit être correctement polarisé et mis à la terre et doit être protégé par un disjoncteur, conformément aux codes locaux.

Il est de la responsabilité personnelle du consommateur de demander à un électricien qualifi é d'installer une prise murale adéquate ou un boîtier de raccordement adapté et correctement mis à la terre. Il incombe au consommateur de contacter un installateur qualifié pour vérifier que l'installation électrique est adéquate et répond aux normes et règlements locaux.

Consultez les instructions d'installation fournies avec cet appareil pour y trouver tous les renseignements sur l'installation et la mise à la terre.

INSTRUCTIONS IMPORTANTES POUR L'UTILISATION DE L'APPAREIL

AVERTISSEMENT

Rangement à l'intérieur ou sur l'appareil-Les matériaux infl ammables ne doivent pas être rangés dans un four ou un micro-ondes, près des brûleurs ou des éléments de surface ou dans le tiroir chauffant ou le tiroir de stockage (le cas échéant). Cela inclut les articles en papier, en plastique et en tissu comme les livres de cuisine, les ustensiles en plastique et les chiffons, ainsi que tout liquide infl ammable. Ne rangez pas de produits explosifs comme des bombes aérosol sur l'appareil ou à proximité de celui-ci.

Ne pas laisser les enfants sans surveillance – Les enfants ne doivent pas rester seuls ou sans surveillance lorsque l'appareil est en marche. Ne les laissez jamais s'asseoir ou se tenir debout sur une partie quelconque de l'appareil, notamment le tiroir de rangement, le tiroir-gril inférieur, le tiroir chauffant ou le four double inférieur.

Ne stockez pas d'objets susceptibles de susciter l'intérêt des enfants dans les placards au-dessus de l'appareil ou sur le dosseret de la cuisinière. Les enfants risquent de se blesser gravement en essayer d'attraper ces objets.

AVERTISSEMENT

Ne laissez pas les enfants grimper ou jouer autour de l'appareil. Le poids d'un enfant sur une porte de four ouverte peut suffi re pour faire basculer le four et entraîner de graves brûlures ou d'autres blessures. Un tiroir ouvert qui est chaud peut causer des brûlures.

N'utilisez jamais cet appareil comme radiateur indépendant pour chauffer une pièce. Cela entraîne un risque d'empoisonnement au monoxyde de carbone et de surchauffe de l'appareil.

ATTENTION

Lorsque vous faites chauffer de l'huile ou de la graisse, surveillez-en attentivement la cuisson. La graisse peut s'enfl ammer si elle devient trop chaude.

Ne tentez pas d'éteindre un feu de friture avec de l'eau ou de la farine. Étouffez le feu ou les fl ammes ou utilisez un extincteur à poudre sèche ou à mousse. Couvrez le feu avec un couvercle de poêle ou utilisez du bicarbonate de soude.

Utilisez des maniques sèches. Des maniques mouillées ou humides en contact avec des surfaces chaudes peuvent causer des brûlures par la vapeur. Ne laissez pas les maniques entrer en contact avec des surfaces de cuisson chaudes. Ne vous servez pas d'un chiffon ni d'un linge épais.

Ne réchauffez pas de contenants fermés. L'accumulation de pression peut faire exploser le contenant et causer des blessures.

Portez des vêtements appropriés. Ne portez jamais de vêtements amples ni fl ottants lorsque vous utilisez cet appareil. Ne laissez pas les matériaux infl ammables et les vêtements venir en contact avec des surfaces chaudes.

ATTENTION

Ne touchez pas les brûleurs ou les éléments de surface ou les zones à proximité, les surfaces intérieures du four ou encore le tiroir chauffant (le cas échéant). Les brûleurs et les éléments de surface peuvent être chauds même s'ils semblent froids. Les zones situées près des brûleurs et des éléments de surface peuvent devenir suffi samment chaudes pour causer des brûlures. Pendant et après l'utilisation, ne touchez pas ces zones et ne laissez pas vos vêtements ni d'autres produits infl ammables entrer en contact avec celles-ci, avant qu'elles n'aient eu le temps de refroidir. Ces zones comprennent la table de cuisson, les surfaces orientées vers la table de cuisson, les ouvertures de l'évent du four, la porte et le hublot du four.

N'essayez pas de faire fonctionner l'appareil pendant une panne de courant. En cas de panne, arrêtez toujours l'appareil. Si l'appareil n'est pas éteint et que le courant est rétabli, les éléments de surface électriques peuvent se remettre en marche. Une fois le courant rétabli, reprogrammez l'horloge et les fonctions du four.

INSTRUCTIONS IMPORTANTES CONCERNANT L'UTILISATION DE VOTRE TABLE DE CUISSON À RADIANT

Sachez quels boutons ou commandes tactiles correspondent à chaque zone de cuisson. Placez un ustensile contenant des aliments sur la zone de cuisson avant de la mettre en marche. Éteignez la zone de cuisson avant de retirer l'ustensile.

Les poignées des ustensiles de cuisson doivent être tournées vers l'intérieur et ne pas être orientées au-dessus d'un autre élément de surface. Pour réduire les risques de brûlure, d'infl ammation de matériaux et de renversement causés par le contact accidentel avec l'ustensile, la poignée des ustensiles doit être placée vers l'intérieur et non au-dessus des autres zones de cuisson.

Utilisez des ustensiles de bonne dimension : cet appareil est équipé d'un ou de plusieurs éléments de surface de différentes tailles. Choisissez des ustensiles dont le dessous est plat et dont la dimension correspond à la taille de l'élément de surface. L'utilisation d'un ustensile adéquat sur la zone de cuisson améliore l'effi cacité de la cuisson.

Ustensiles émaillés : en raison des brusques changements de température, seuls certains types d'ustensiles en verre, en vitrocéramique, en céramique, en terre cuite, ou d'autres ustensiles émaillés peuvent être utilisés avec la table de cuisson sans risquer qu'ils ne se fendent. Vérifi ez les recommandations du fabricant quant à leur utilisation sur une surface de cuisson.

L'utilisation d'ustensiles inadéquats risque de briser ces derniers en raison des variations soudaines de température. Vérifi ez les recommandations du fabricant quant à l'utilisation d'ustensiles de cuisson sur une surface de cuisson.

Ne laissez jamais les éléments de surface sans surveillance. Les débordements peuvent causer de la fumée et les renversements de graisse peuvent s'enfl ammer. Une casserole qui s'est vidée lors de la cuisson peut s'endommager et endommager la table de cuisson.

N'utilisez pas de grille à rôtir conçue pour une lèchefrite sur la table de cuisson. La grille à rôtir n'est pas conçue pour une utilisation sur la table de cuisson. Ceci pourrait causer un incendie.

Lorsque vous faites fl amber des aliments sous une hotte, mettez le ventilateur en marche.

INSTRUCTIONS IMPORTANTES POUR LES TABLES DE CUISSON EN VIT-ROCÉRAMIQUE

Ne nettoyez pas et ne faites pas fonctionner une table de cuisson cassée. Si la table de cuisson est cassée, les solutions nettoyantes et les éclaboussures peuvent y pénétrer et entraîner un risque de décharge électrique. Contactez immédiatement un technicien qualifi é.

Nettoyez soigneusement la surface en vitrocéramique de la table de cuisson. Si vous essuyez des renversements sur une surface chaude avec une éponge ou un chiffon humide, faites attention de ne pas vous brûler avec la vapeur. Certains nettoyants peuvent produire des fumées nocives s'ils sont appliqués sur une surface chaude.

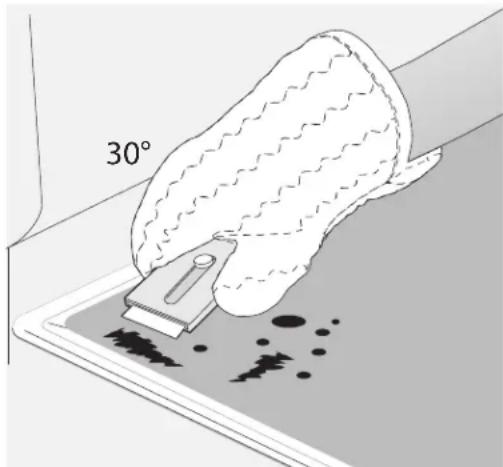

Évitez de gratter la table de cuisson en vitrocéramique au moyen d'objets tranchants.

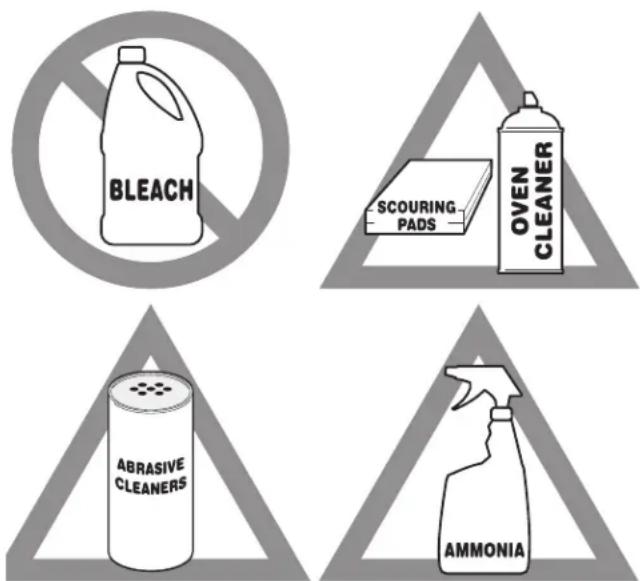

INSTRUCTIONS IMPORTANTES POUR LE NETTOYAGE DE L'APPAREIL

ATTENTION

Avant de nettoyer manuellement une partie de l'appareil, assurez-vous que toutes les commandes sont éteintes et que l'appareil a refroidi. Vous pouvez vous brûler en nettoyant un appareil chaud.

Nettoyez régulièrement votre appareil pour enlever la graisse sur toutes ses pièces, car cette graisse risque de prendre feu. Ne laissez pas la graisse s'y accumuler. Les dépôts graisseurs présents dans le ventilateur peuvent s'enfl ammer.

Suivez toujours les recommandations du fabricant concernant l'utilisation de produits nettoyants et d'aérosols. Les résidus excessifs de nettoyants et d'aérosols risquent de prendre feu et de causer des dommages et des blessures.

Nettoyez fréquemment les hottes de ventilation. Ne laissez pas de graisse s'accumuler sur la hotte ni sur le fi ltre. Respectez les instructions de nettoyage fournies par le fabricant de la hotte.

INSTRUCTIONS IMPORTANTES POUR L'ENTRETIEN ET LA MAINTENANCE

Ne réparez pas et ne remplacez pas des pièces de l'appareil, sauf sur recommandation spécifi que dans les manuels. Toute autre réparation doiit être effectuée par un technicien qualifi é. Vous réduirez ainsi les risques de blessures et éviterez d'endommager l'appareil.

En cas de problème ou de situation que vous ne parvenez pas à résoudre, contactez le fournisseur, distributeur, technicien de maintenance ou fabricant.

Demandez à votre revendeur de vous recommander un technicien qualifi é ainsi qu'un centre de réparation agréé. En cas d'urgence, sachez comment couper l'alimentation électrique de l'appareil au niveau de la boîte de fusibles ou du disjoncteur.

Ne touchez pas à l'ampoule du four avec un chiffon humide lorsque l'ampoule est chaude. Cela pourrait casser l'ampoule. Manipulez les lampes halogènes (le cas échéant) avec des serviettes en papier ou des gants souples. Débranchez l'appareil ou coupez son alimentation électrique avant de retirer et de remplacer l'ampoule.

AVERTISSEMENT

Résidents de Californie: pour obtenir des renseignements sur le cancer et les problèmes de reproduction, visitez www.P65Warnings.ca.gov

Utiliser les ustensiles de cuisine appropriés

La taille et le type d'ustensiles de cuisine utilisés auront une influence sur la température nécessaire pour obtenir de meilleurs résultats de cuisson. Veiller à suivre les recommandations pour l'utilisation des ustensiles de cuisine comme illustré dans Figure 27 et Figure 28.

Vérifi er sa planéité en faisant tourner une règle sur le fond de la casse-role (voir Figure 27). Les ustensiles de cuisine doivent avoir des fonds plats qui sont bien en contact avec toute la surface de l'élément de chauffage (voir Figure 28).

Figure 27: Mise à l'essai des ustensiles de cuisine

• Fond plat et côtés droits.
  • Couvercles hermétiques
• Le poids de la poignée n'incline pas la casserole. Le plat est bien équilibré.
• La taille des plats correspond bien à la quantité d'aliments à préparer et à la taille de l'élément de surface.
• Fait d'un matériau qui conduit bien la chaleur.
• Facile à nettoyer.

• Toujours faire correspondre le diamètre de la casserole à la taille de l'élément.

• Plats à fond courbé et déformé.

• L'élément de cuisine plus grand que la surface de cuisson par plus d'un demi-pouce ou 12 mm.
• Une poignée lourde incline la casserole.
• Le plat est plus petit que la zone de cuisson gravée sur la surface de cuisson.

Figure 28: Ustensiles de cuisine appropriés

Types de matériel

Le matériel de cuisine détermine comment la chaleur est rapidement et uniformément transférée de l'élément de surface au fond de l'ustensile. Les matériaux les plus populaires sont :

• Aluminium - un excellent conducteur thermique. Certains types d'aliments la feront foncer (l'aluminium anodisé résiste aux taches et piqûres). Si on laisse des casseroles d'aluminium glisser sur la surface de cuisson en céramique, elles laissent parfois des marques métalliques qui ressemblent à des égratignures. Enlever immédiatement ces marques.
• Cuivre – un excellent conducteur thermique ; il se décolore facilement (voir aluminium).
• Acier inoxydable - un mauvais conducteur thermique ; donne une cuisson inégale. Durable, facile à nettoyer, il résiste aux taches.
• Fonte - un mauvais conducteur thermique ; toutefois, elle conserve très bien la chaleur. Cuit uniformément une fois la température de cuisson atteinte. Si on laisse des casseroles en fonte glisser sur la surface de cuisson en céramique, elles laissent parfois des marques métalliques qui ressemblent à des égratignures. Enlever immédiatement ces marques.
• Porcelaine-émail sur métal – les caractéristiques de chauffage varient selon le matériau de base. Le revêtement de porcelaine émaillée doit être lisse pour éviter d'égratigner la surface de cuisson en céramique.
• Verre – un mauvais conducteur thermique. Déconseillé pour les surfaces de cuisson en céramique ; peut égratigner le verre.

IMPORTANTE

Éviter de placer des ustensiles vides en aluminium, en verre ou en porcelaine émaillée sur les surfaces de cuisson en céramique. Le point de fusion des ustensiles de cuisine fabriqués avec ces matériaux est atteint rapidement, surtout si laissés vide; ils peuvent adhérer aux surfaces de cuisson en céramique. Si l'ustensile fond, il peut endommager la surface de cuisson. Suivez toutes les recommandations du fabricant dans ce manuel d'utilisation.

À propos des surfaces de cuisson en céramique

La surface de cuisson en vitrocéramique dispose d'éléments de chauffage en dessous de la surface de verre. Les dessins sur la surface cuisson en céramique décrivent l'emplacement des éléments situés en dessous. Toujours agencer la taille de la casserole avec le dessin sur la surface de cuisson. Utiliser uniquement des ustensiles de cuisine à fond plats.

Avant d'utiliser votre surface de cuisson pour la première fois, appliquer une crème nettoyante de surface de cuisson en céramique (disponible dans la plupart des quincailleries, les épiceries et les magasins à grande surface) à la surface en céramique. Essuyer et polir avec un essuie-tout propre. Il sera ainsi plus facile de la nettoyer lorsqu'elle sera souillée par la cuisson. Les crèmes nettoyantes laissent un fi ni protecteur sur la vitre qui préviennent les égratignures et les abrasions.

Le type et la taille de plats de cuisson, le nombre d'éléments de surface allumés et leurs réglages ont une incidence sur la quantité de chaleur qui va s'étendre à des zones situées

au-delà de l'élément de surface. Les zones entourant les éléments peuvent devenir suffi samment chaudes pour causer des brûlures.

IMPORTANTE

• La surface de cuisson ne doit pas être utilisée comme planche à découper ou surface de travail.
• Échapper des objets durs ou lourds sur la surface de cuisson peut la fi ssurer.
• Il est déconseillé de placer les aliments directement sur la surface de cuisson (sans un ustensile de cuisine) ; le nettoyage qui suivra sera long et diffi cile. Les aliments peuvent produire de la fumée et présentent un risque d'incendie potentiel.

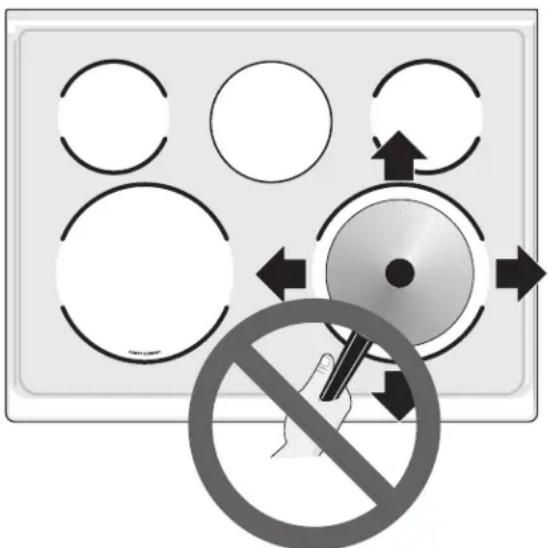

• Toujours soulever les ustensiles de cuisine avant de les déplacer sur la surface de cuisson en vitrocéramique. Tout ustensile de cuisine à fond rugueux ou sale peut égratigner la surface de cuisson en céramique. Toujours commencer par nettoyer les ustensiles de cuisine.

REMARQUE

Tables de cuisson en verre blanc uniquement - en raison de l'intensité de la chaleur générée par l'élément, la surface en verre peut se décolorer lorsque l'élément est éteint. C'est normal ; le verre retrouvera sa couleur blanche originale après avoir complètement refroidi.

À propos des éléments de surface à rayonnement

La température s'élève graduellement et uniformément. L'élément rougit avec l'augmentation de la température. L'élément s'éteint et se rallume pour maintenir la température préréglée. L'élément de chauffage conserve suffi samment de chaleur pour maintenir une chaleur constante et uniforme pendant la période de relâche du cycle.

Pour une cuisson effi cace, éteindre l'élément plusieurs minutes avant la fin de la cuisson. Cela permettra à la chaleur résiduelle de terminer la cuisson.

ATTENTION

• Les éléments peuvent sembler s'être refroidis après avoir été éteints. Les éléments peuvent être encore chauds, et occasionner des brûlures s'ils sont touchés avant d'avoir refroidi.
• Éviter de déposer des objets infl ammables comme des salières et poivrières en plastique, des porte-cuillères ou des emballages en plastique sur la table de cuisson lorsqu'elle est en service. Ces éléments peuvent fondre ou prendre feu. Les poignées, serviettes ou les cuillères en bois peuvent prendre feu si elles sont placées trop près de l'élément.
• Ne pas placer de papier d'aluminium ou tout autre matériel qui peut fondre sur la surface de cuisson en céramique. Si ces éléments fondent, ils peuvent irrémédiablement endommager la surface de cuisson en céramique.

REMARQUE

Les éléments à rayonnement ont un limiteur qui leur permet de continuer le cycle marche/arrêt, même lorsque réglés sur HI (intense). Cela prévi-ent le dommage à la surface en vitrocéramique. Le cyclage des éléments à rayonnement réglés sur (haute intensité) est normal. Il peut se produire lorsque le plat de cuisson est trop petit pour l'élément à rayonnement ou si le fond du plat n'est pas plat.

Lire attentivement les instructions détaillées pour le nettoyage "Entretien et nettoyage" des surfaces de cuisson en vitrocéramique et "Avant de faire appel au service après-vente" la liste de contrôle du Mode d'emploi et d'entretien.

Témoins lumineux (allumé - FÖRVÄLLA) et (surface chaude)

Le témoin (allumé - FÖRVÄLLA) s'allume

ELEMENT ON

Figure 29: Témoin lumineux

lorsqu'un ou plusieurs éléments sont sous tension.

Un coup d'œil rapide sur ce témoin en fin de cuisson est un moyen facile de s'assurer que tous les éléments de surface sont éteints.

Le témoin (surface chaude) s'allume lorsque l'élément est suffi samment chaud pour occasionner des brûlures ; il demeure allumé après la mise hors tension jusqu'à ce qu'il se soit refroidi à une température sûre.

HOT SURFACE

Figure 30: Témoin lumineux surface chaude

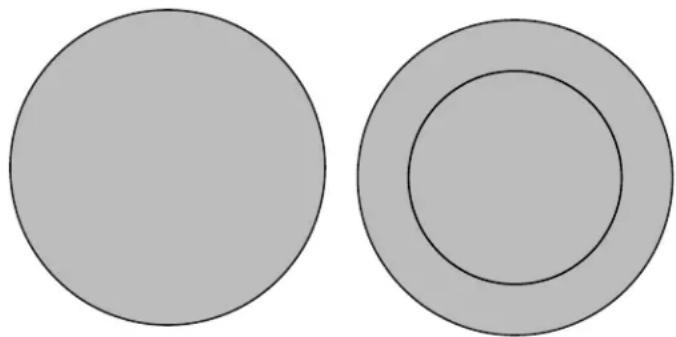

Types d'éléments à rayonnement pour les surfaces de cuisson en céramique

Les cercles sur les surfaces de cuisson en vitrocéramique délimitent l'emplacement des éléments situés en dessous. Les éléments de votre surface de cuisson varient selon le modèle.

• Un seul élément à rayonnement est représenté par 1 cercle.

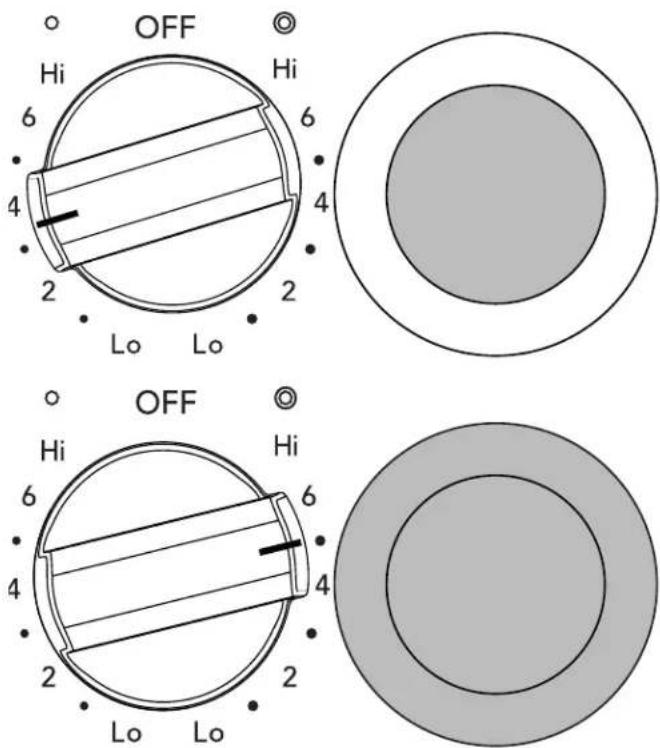

• Un élément à rayonnement double est représenté par 2 cercles. L'élément à rayonnement double peut être réglé pour n'utiliser que le plus petit élément intérieur ; les éléments intérieur et extérieur peuvent également être réglés à la fois pour chauffer ensemble et représenter une plus grande surface.
• Les éléments doubles et triples permettent plus de fl exhibilité avec la taille d'une batterie de cuisine

• Un élément à rayonnement triple (certains modèles) est représenté par 3 cercles. Il peut être réglé pour utiliser uniquement l'élément intérieur, ou l'élément intérieur et l'élément central, ou encore, les trois éléments ensemble.
• Les éléments doubles et triples permettent plus de fl exhibilité avec la taille d'une batterie de cuisine
• Un élément Quick Boil (certains modèles) est conçu pour chauffer et cuire rapidement de grandes quantités de nourriture dans de grands pots. Les éléments Quick Boil sont clairement étiquetés sur la table de cuisson.

Emplacements des éléments de surface radiants

Votre table de cuisson est équipée d'éléments rayonnants de surface de différentes puissances. La capacité de chauffer les aliments plus rapidement et dans de plus grands volumes augmente à mesure que la puissance de l'élément augmente.

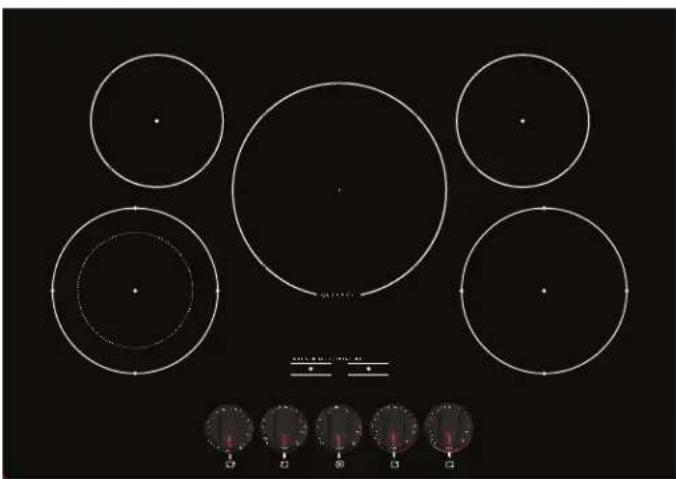

Figure 33: FÖRVÄLLA table de cuisson 30" contrôle frontal avec 5 zones de cuisson

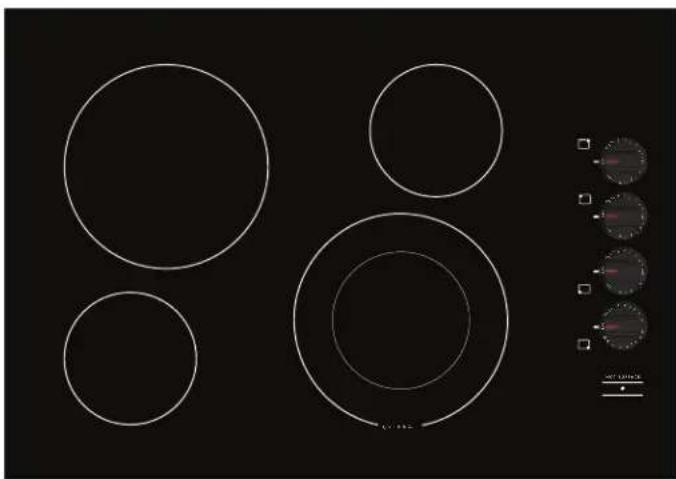

Figure 34: NEDDRAGEN table de cuisson 30" contrôle frontal avec 4 zones de cuisson

Éléments de surface à rayonnement unique

Pour utiliser un élément à rayonnement unique :

1. Placer des ustensiles de cuisine de taille adéquate sur l'élément de surface.
2. Pousser et tourner le bouton de commande de surface dans un sens ou dans l'autre (Figure 35) pour obtenir la valeur souhaitée (reportez-vous au « Réglages suggérés pour l'élément de surface à rayonnement » au Table 3).
3. Lorsque la cuisson est terminée, éteindre l'élément de surface à rayonnement avant de retirer l'ustensile de cuisine.

Démarrer la majorité des cuissons sur un réglage élevé, puis revenir ensuite à un réglage plus bas pour terminer. Les boutons de commande de surface n'ont pas à être réglés exactement sur un point particulier. Utiliser les tableaux graphiques fournis à titre de guide et régler le bouton de commande selon les besoins (voir Figure 35).

Un halo rouge sur la surface de chauffage s'étendant au-delà de l'ustensile indique que le diamètre de ce dernier est trop petit pour la surface de cuisson.

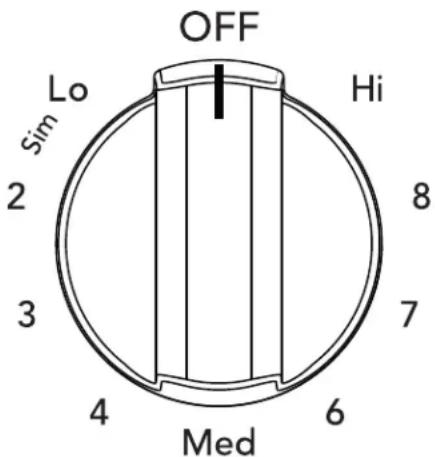

Réglages suggérés pour l'élément de surface à rayonnement

Les réglages suggérés énumérés au Table 3 ci-dessous sont fondés sur une épreuve de cuisson avec des casseroles d'aluminium de calibre moyen et avec couvercles. Les paramètres varient avec d'autres types d'ustensiles.

Paramètres Chaleur de cuisson
Feu vif (Hi - 9) Démarrer	la cuisson de la plupart des aliments, amener l'eau à ébullition, le grillage en lèchefrite
Feu moyen-vif (7 - 8) Ébullition rapide, fritures, grande friture
Feu moyen (5 - 6) Maintenir une légère ébullition, cuire les sauces, épaissir les sauces, cuisson des légumes à la vapeur
Feu moyen-doux (2 - 4)	Terminer la cuisson, cuisson à l'étuvée, pocher
Feu doux (1) Cuisson à basse température
Feu doux (LO) Maintenir au chaud, faire fondre

Table 3: Réglages suggérés pour l'élément de surface à rayonnement

OFF Lo Sim 2 3 4 Med Hi 8 7 6

Figure 35: Bouton de commande d'un élément unique

ATTENTION

• Les éléments de surface à rayonnement peuvent sembler s'être refroidis une fois éteints. Les surfaces de verre peuvent être encore chaudes et occasionner des brûlures si elles sont touchées avant d'avoir refroidi.
• Éviter de déposer des objets infl ammables comme des salières et poivrières en plastique, des porte-cuillères ou des emballages en plastique sur la table de cuisson lorsqu'elle est en service. Ces éléments peuvent fondre ou prendre feu. Les poignées, serviettes ou les cuillères en bois peuvent prendre feu si elles sont placées trop près de l'élément.

IMPORTANT

Ne pas placer de papier d'aluminium ou tout autre matériel qui peut fondre sur la surface de cuisson en céramique. Si ces éléments fondent, ils peuvent irrémédiablement endommager la surface de cuisson en céramique.

REMARQUE

• La taille et le type d'ustensile utilisé et la quantité de nourriture de cuisson ont une influence sur le réglage nécessaire à l'obtention des meilleurs résultats.
• Les témoins < On > s'allument si un ou plusieurs éléments sont sous tension. Un coup d'œil rapide sur ces témoins en fin de cuisson est un moyen facile de s'assurer que tous les boutons de commande sont éteints. Le témoin < Hot Surface > (surface chaude) restera allumé après que le bouton de commande soit placé en position < OFF > (FERMÉ); il reste allumé jusqu'à ce que la surface de chauffage ait refroidi suffi samment.

Éléments de surface à rayonnement doubles

Les icônes autour du bouton indiquent quel ou quels éléments sont en fonction. Le symbole indique le réglage de l'élément intérieur seulement. Le symbole indique le réglage des deux éléments (intérieur et extérieur).

Pour utiliser un élément à rayonnement double :

1. Placer des ustensiles de cuisine de taille adéquate sur l'élément de surface.
2. Pousser et tourner le bouton de commande dans le sens horaire pour démarrer la cuisson avec les deux éléments (intérieur et extérieur). Pousser et tourner le bouton dans le sens antihoraire pour les ustensiles de cuisine plus petits (voir Figure 36).
3. Lorsque la cuisson est terminée, éteindre l'élément de surface à rayonnement avant de retirer l'ustensile de cuisine.

Démarrer la majorité des cuissons sur un réglage élevé, puis revenir ensuite à un réglage plus bas pour terminer. Les boutons de commande de surface n'ont pas à être réglés exactement sur un point particulier. Utiliser les marques à titre de guide et régler le bouton de commande selon les besoins.

Un halo rouge sur la surface de chauffage s'étendant au-delà de l'ustensile indique que le diamètre de ce dernier est trop petit pour la surface de cuisson.

Il est possible de passer du réglage unique à double à tout moment au cours de la cuisson. Voir "Réglages suggérés pour l'élément de surface à rayonnement" on page 47.

ATTENTION

• Contrairement aux éléments de surface, la surface de réchaud ne rougit pas avec l'augmentation de température. Pour éviter les brûlures, toujours porter des mitaines ou se servir des poignées de cuisine pour retirer les aliments de la surface de cuisson, y compris la surface de réchaud, car les plats et les assi-ettes sont chauds.
• Les éléments de surface à rayonnement peuvent sembler s'être refroidis une fois éteints. Les surfaces de verre peuvent être encore chaudes et occasionner des brûlures si elles sont touchées avant d'avoir refroidi.
• Éviter de déposer des objets infl ammables comme des salières et poivrières en plastique, des porte-cuillères ou des emballages en plastique sur la table de cuisson lorsqu'elle est en service. Ces éléments peuvent fondre ou prendre feu. Les poignées, serviettes ou les cuillères en bois peuvent prendre feu si elles sont placées trop près de l'élément.

OFF Hi 6 4 2 Lo Lo Hi 6 4 2 Lo Lo OFF Hi 6 4 2 Lo Lo Hi

Figure 36: Réglage des boutons de commande pour élément double

IMPORTANT

Ne pas placer de papier d'aluminium ou tout autre matériel qui peut fondre sur la surface de cuisson en céramique. Si ces éléments fondent, ils peuvent irrémédiablement endommager la surface de cuisson en céramique.

REMARQUE

• La taille et le type d'ustensile utilisé et la quantité de nourriture de cuisson ont une influence sur le réglage nécessaire à l'obtention des meilleurs résultats.
• Les témoins < On > s'allument si un ou plusieurs éléments sont sous tension. Un coup d'œil rapide sur ces témoins en fin de cuisson est un moyen facile de s'assurer que tous les boutons de commande sont éteints. Le témoin < Hot Surface > (surface chaude) restera allumé après que le bouton de commande soit placé en position < OFF > (FERMÉ); il reste allumé jusqu'à ce que la surface de chauffage ait refroidi suffi samment.

Entretien de la surface de cuisson

Il est indispensable de nettoyer et d'entretenir régulièrement la surface de cuisson en vitrocéramique.

Avant d'utiliser la surface de cuisson pour la première fois, appliquer une crème nettoyante pour surface de cuisson en vitrocéramique (disponible dans la majorité des quincailleries, des épiceries et des magasins à grande surface). Essuyer et polir avec un essuie-tout propre. Il sera ainsi plus facile de la nettoyer lorsqu'elle sera souillée par la cuisson. Les crèmes nettoyantes laissent un fi ni protecteur sur la vitre qui prévient les égratignures et les abrasions.

Glisser des plats de cuisson à fond en cuivre, en aluminium ou en fonte sur la surface de cuisson peut laisser des égratignures de métal. Ces marques doivent être enlevées immédiatement à l'aide de crème nettoyante une fois la surface refroidie. Elles peuvent devenir permanentes si elles ne sont pas enlevées avant la prochaine cuisson.

Les ustensiles de cuisine à fond rugueux (cuivre, aluminium, verre ou en fonte) peuvent égratigner la surface de cuisson.

Ne jamais :

• Glisser un objet quelconque en métal ou en verre sur la surface de cuisson.
• Utiliser des ustensiles de cuisine avec une accumulation de saleté ou de poussière sur le fond; toujours utiliser des ustensiles propres.
• Utiliser votre table de cuisson comme une planche à découper ou une surface de travail pour la cuisine.
• Cuire des aliments directement sur la surface de cuisson sans casserole.
• Déposer des objets durs ou lourds sur la plaque de cuisson en vitrocéramique; ils peuvent la fi ssurer.

• Avant de nettoyer toute partie du four, s'assurer que toutes les commandes sont désactivées et que le four est refroidi.
• Si l'ammoniaque ou des produits nettoyants pour appareils électroménagers sont utilisés, ils doivent être essuyés et l'appareil doit être soigneusement rincé avant utilisation. Suivre les consignes du fabricant et assurer une ventilation adéquate.

Figure 38: Utiliser les produits nettoyants avec prudence

IMPORTANTE

Les tampons nettoyeurs abrasifs peuvent endommager la surface de cuisson en vitrocéramique. Utiliser uniquement des produits de nettoyage spécifi quement conçus pour les surfaces de cuisson en vitrocéramique

Nettoyage de la surface de cuisson en vitrocéramique

AVERTISSEMENT

Ne pas utiliser de nettoyant pour surface de cuisson sur une surface chaude. Les émanations peuvent être dangereuses pour la santé et peuvent attaquer chimiquement la surface de cuisson en vitrocéramique.

ATTENTION

Avant de nettoyer la surface de cuisson, s'assurer que les commandes sont en position OFF et que la surface est refroidie. La surface en verre peut de-meurer chaude et occasionner des brûlures si elle est touchée avant d'avoir refroidi suffi samment.

Pour la saleté légère à modérée :

Pour la saleté légère à modérée : Appliquer quelques gouttes de crème nettoyante directement sur la surface de cuisson. Utiliser un essuie-tout propre pour nettoyer l'ensemble de la surface de cuisson. S'assurer que la surface de cuisson est nettoyée à fond, ne laissant aucun résidu. Éviter d'utiliser l'essuie-tout qui a servi à nettoyer la table de cuisson à d'autres fi ns.

Pour la crasse tenace ou brûlée sur la surface :

Appliquer quelques gouttes de crème nettoyante directement sur la tache. Frotter la surface tachée à l'aide d'un outil de nettoyage non abrasif, appliquant une pression si nécessaire. Éviter d'utiliser l'essuie-tout qui a servi à nettoyer la table de cuisson à d'autres fi ns.

Si la crasse demeure, la retirer avec soin avec un grattoir métallique tenu à un angle de 30 degrés de la surface. Enlever les saletés détachées et les résidus avec de la crème nettoyante et polir la surface propre.

Ustensiles de cuisine et papier d'aluminium

AVERTISSEMENT

Ne jamais couvrir les fentes, les trous ou les passages d'air de la sole du four ou couvrir l'ensemble d'un four avec tout matériel comme le papier d'aluminium. Le papier d'aluminium et les autres revêtements piègent la chaleur et entraînent un risque d'incendie.

ATTENTION

• Avant de nettoyer une partie de l'appareil, assurez-vous que toutes les commandes sont éteintes et que l'appareil est froid.
• Si vous utilisez de l'ammoniac ou des nettoyants pour appareils ménagers, vous devez les retirer et rincer soigneusement l'appareil avant de le mettre en marche. Suivez les instructions du fabricant et assurez une ventilation adéquate.

Figure 39: Nettoyage de la surface de cuisson en vitrocéramique

IMPORTANTE

Revêtement protecteur – ne pas utiliser de papier d'aluminium pour recouvrir la sole du four. Une mauvaise installation de ces revêtements peut entraîner un risque de décharge électrique ou d'incendie.

Des solutions à des problèmes communs

Avant d'appeler le réparateur, consulter la liste ci-dessous. Cela peut vous faire économiser temps et argent. Des solutions possibles sont proposées selon le problème répertorié.

Problème Cause et solution
L’ensemble de la cuisinière ne fonctionne pas.	L’appareil ménager est débranché. S’assurer que le cordon est bien branché sur la prise. Valider la fonctionnalité du disjoncteur ou vérifier les fusibles.Panne de courant. Vérifier l’éclairage de la maison pour valider. Appeler votre compagnie d’électricité au sujet de l’interruption de service.

Problèmes de surface de cuisson
Problème Cause et solution
L'élément est trop chaud ou pas assez.	Réglage incorrect. Ajuster le niveau d'intensité.
L'élément ne chauff e pas ou ne chauff e pas uniformément.	S'assurer d'avoir utilisé le bon bouton pour l'élément en question.L'ustensile de cuisine est déformé ou trop léger. N'utiliser que des ustensiles de cuisine équilibrés de calibre moyen ou épais. Les casseroles à fond plat cuisent mieux que les ustensiles déformés. Le matériau de fabrication des ustensiles et leur calibre aff ectent la répartition de la chaleur. Les plats de calibre moyen et épais chauff ent uniformément. Les aliments auront tendance à brûler dans des ustensiles de calibre léger parce qu'ils ne chauff ent pas uniformément.
Zones décolorées avec des refl ets métalliques sur la sur-face de cuisson.	Dépôts minéraux occasionnés par l'eau et la nourriture. Nettoyer avec une crème de nettoyage pour surface de cuisson appliquée sur la surface en céramique. Frotter avec un chiff on non abrasif ou une éponge.
Rayures ou des érafl ures sur la surface de cuisson.	Les grosses particules comme le sel ou les salissures durcies sur les ustensiles de cuis- son provoquent des égratignures. S'assurer que la surface de cuisson et le fond des ustensiles sont propres avant de les utiliser. Les petites rayures n'aff ectent pas la cuisson et s'estompent avec le temps.Des produits de nettoyage non recommandés pour les surfaces de cuisson en vit- rocéramique ont été utilisés. Nettoyer avec une crème de nettoyage pour surface de cuisson appliquée sur la surface en céramique. Frotter avec un chiff on non abrasif ou une éponge.Des ustensiles de cuisine avec un fond en mauvaise condition ont été utilisés. Utiliser uniquement des ustensiles à fond plat et lisse.
Traces de métal sur la surface de cuisson.	Des ustensiles en métal ont été glissés ou frottés sur la surface de cuisson. Éviter de faire glisser des ustensiles en métal sur la surface de cuisson. Nettoyer avec une crème de nettoyage pour surface de cuisson appliquée sur la surface en céramique. Frotter avec un chiff on non abrasif ou une éponge. Pour plus de détails, voir “Entretien de la surface de cuisson” à la page 50
Rayures ou points bruns sur la surface de cuisson.	Débordements cuits sur la surface. Une fois la surface de cuisson refroidie, gratter avec une lame de rasoir pour enlever la saleté. Pour plus de détails voir “Entretien de la sur-face de cuisson” à la page 50

Combien de temps la garantie IKEA est-elle valable?

La présente garantie est valable pendant une période de cinq (5) ans à compter de la date d'achat de votre appareil chez IKEA, sauf pour les appareils de marque LAGAN ou TILLREDA dont la période de garantie est de deux (2) ans. Le reçu de vente d'origine est requis comme preuve d'achat. Si des réparations sont effectuées en vertu de la garantie, ceci n'a pas pour effet de prolonger la période de garantie de l'appareil.

Qui effectuera les réparations?

Un fournisseur de services IKEA fera effectuer les réparations par sa propre entreprise ou par le réseau de partenaires de service autorisés.

Qu'est-ce qui est couvert par la présente garantie?

La garantie couvre, à compter de la date d'achat d'IKEA, les défaillances de l'appareil causées par un défaut de construction ou de matériaux. La présente garantie ne s'applique qu'à un usage domestique. Certaines exceptions à la garantie sont spécifiées sous la rubrique « Qu'est-ce qui n'est pas couvert en vertu de la présente garantie? » Durant la période de garantie, les coûts pour corriger le défaut (p. ex. réparations, pièces, main-d'œuvre et déplacement) seront couverts, à condition qu'il soit possible d'accéder à l'appareil sans dépenses spéciales. En pareilles circonstances les règlements locaux s'appliquent. Toute pièce remplacée devient la propriété d'IKEA.

Que fera IKEA pour résoudre le problème?

Le fournisseur de service après-vente désigné par IKEA examinera le produit et décidera, à sa seule discrétion, si le problème est couvert par la présente garantie. Si le problème est couvert, le fournisseur de service après-vente IKEA ou son partenaire de service autorisé agissant dans le cadre de ses opérations procédera, à son entière discrétion, soit à la réparation du produit défectueux ou à son remplacement par un produit identique ou comparable.

Qu'est-ce qui n'est pas couvert en vertu de la présente garantie?

• L'usure normale.

- Les dommages délibérés ou causés par la négligence, par le non-respect des instructions d'utilisation, par une installation incorrecte ou le raccordement à la mauvaise tension, par une réaction chimique ou électrochimique, par la rouille, la corrosion ou des dégâts d'eau, y compris, sans s'y limiter, les dommages causés par une eau excessivement calcaire et les dommages attribuables à des conditions environnementales anormales.

- Les pièces consommables, notamment les batteries et les ampoules.

- Les pièces décoratives et non fonctionnelles qui n'ont pas d'incidence sur l'utilisation normale de l'appareil, notamment les égratignures et différences de couleurs possibles.

- Les dommages accidentels causés par des substances ou des corps étrangers, par le nettoyage ou le déblocage des fi Itres, du système de drainage ou des tiroirs à savon.

- Les dommages aux pièces suivantes : vitrocéramique, accessoires, paniers à ustensiles et vaisselle, tuyaux d'alimentation et de drainage, joints d'étanchéité, ampoules et couvre-ampoules, grillages, boutons, boîtiers et pièces de boîtier, à moins qu'il ne soit démontré que ces dommages ont été causés par des défauts de production.

- Les cas où aucune défaillance n'est trouvée lors de la visite d'un technicien.

- Les réparations n'ayant pas été effectuées par nos fournisseurs de services désignés et/ou un partenaire de service autorisé ou pour lesquelles des pièces non d'origine ont été utilisées.

- Les réparations requises à cause d'une installation déficiente ou non conforme aux spécifications.

- L'utilisation non domestique de l'appareil, c.-à-d. son utilisation en contexte professionnel.

- Les dommages durant le transport. Si un client transporte le produit à son domicile ou à une autre adresse, IKEA n'est pas responsable des dommages pouvant survenir durant le transport. Toutefois, si IKEA livre le produit à l'adresse de livraison du client, tout dommage au produit survenant en cours de livraison est couvert par IKEA.

- Le coût de l'installation initiale de l'appareil IKEA. Toutefois, si un fournisseur de service après-vente désigné par IKEA ou son partenaire de service autorisé répare ou remplace l'appareil en vertu de la présente garantie, le fournisseur de service après-vente désigné ou son partenaire de service autorisé réinstallera l'appareil réparé ou installera son remplacement si nécessaire.

Application des lois en vigueur

La garantie IKEA vous confère des droits spécifiques reconnus par la loi. Vous pourriez également avoir d'autres droits, lesquels varient d'une province à l'autre ou d'une juridiction à l'autre. Toutefois, ces conditions ne limitent d'aucune façon les droits des consommateurs décrits dans les lois locales.

Zone de validité

Pour les appareils électroménagers achetés au Canada ou aux États-Unis ou déménagés dans l'un de ces pays, les services seront fournis dans le cadre des conditions de garantie normales dans le pays en question. Il n'y a obligation de fournir des services dans le cadre de la garantie que si l'appareil est conforme et est installé selon :

• les spécifications techniques du pays où la demande en vertu de la garantie est faite;
• les instructions de montage et l'information concernant la sécurité fournie dans le guide d'utilisation.

Le service après-vente destiné aux électroménagers d'IKEA

N'hésitez pas à communiquer avec un fournisseur de service après-vente désigné par IKEA pour :

• faire une demande de service en vertu de la présente garantie;
• demander des précisions sur l'installation de l'appareil électroménager IKEA dans les meubles de cuisine dédiés IKEA;
• poser des questions sur les fonctions des appareils électroménagers IKEA.

Afin que nous puissions vous fournir la meilleure assistance possible, veuillez lire attentivement les instructions de montage et/ou le guide d'utilisation avant de communiquer avec nous.

IKEA

Numéro de téléphone. [phone]

Heures d'ouverture : lundi - vendredi 8:30 am - 8:00 pm EST

Comment nous joindre si vous avez besoin de nos services

Afin que nous puissions vous offrir un service plus rapide, nous vous recommandons d'utiliser les numéros de téléphone indiqués dans ce manuel. Référez-vous toujours aux numéros que vous trouverez dans le livret de l'appareil spécifique pour lequel vous avez besoin d'assistance.

Référez-vous aussi au numéro d'article IKEA (un code de 8 chiffres) figurant sur la plaque de classification de votre appareil.

CONSERVEZ LE REÇU D'ACHAT!

C'est votre preuve d'achat et elle est requise pour vous prévaloir de la garantie. Le reçu de vente comporte aussi le nom et le numéro d'article IKEA (un code de 8 chiffres) pour chaque électroménager acheté.

Avez-vous besoin d'aide supplémentaire?

Pour toute question supplémentaire non liée au service après-vente d'appareils électroménagers, communiquez avec votre centre d'appel IKEA le plus proche. Nous vous recommandons de lire attentivement la documentation accompagnant votre appareil avant de communiquer avec nous.
