MANUAL DE USUARIO NEDDRAGEN 004.620.53 IKEA

Registre su modelo y número de serie a continuación para referencia.

Consulte la última página de este manual para ver la lista completa de proveedores de servicios pos- venta designados por IKEA y los números de telé- fono nacionales correspondientes.

Adjunte el recibo de compra aquí para referencia futura.

Instrucciones de seguridad importantes .....20

Antes de ajustar los controles superiores .....25

Ajuste de los controles superiores .....29

Cuidado y limpieza 32

Antes de solicitar servicio técnico .....34

Garantía limitada de IKEA .....35

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea todas las instrucciones antes de utilizar este electrodoméstico.

Este manual contiene instrucciones y símbolos de seguridad importantes. No pase por alto estos símbolos y siga todas las instrucciones incluidas.

No trate de instalar ni utilizar el electro-doméstico hasta que haya leído todas las medidas de seguridad que recoge este manual. En este manual, los elementos de seguridad se etiquetan con los términos «ADVERTENCIA» o «PRECAUCIÓN» en función del tipo de riesgo.

Las advertencias y las instrucciones importantes que se recojan en este manual no abarcan todas las posibles situaciones o condiciones que se puedan dar. Es necesario utilizar el sentido común, ser precavido y tener cuidado al instalar, mantener o utilizar el electrodoméstico.

DEFINICIONES

Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de posibles peligros de lesiones personales. Respete todos los mensajes de seguridad que llevan este símbolo para evitar posibles lesiones o la muerte.

ADVERTENCIA

Indica una posible situación de peligro que, si no se evita, puede resultar en una lesión grave o la muerte.

PRECAUCIÓN

Indica una posible situación de peligro que, si no se evita, puede resultar en una lesión leve o moderada.

IMPORTANTE

Este término hace referencia a la instalación, el uso, el mantenimiento o información valiosa que no está relacionada con ningún peligro.

i NOTA

Este término hace referencia a una observación breve e informal, algo escrito que ayuda a recordar algo o que se puede utilizar como referencia en el futuro.

INSTRUCCIONES IMPORTANTES PARA EL DESEMPAQUETADO Y LA INSTALACIÓN

IMPORTANTE

Lea y siga las siguientes instrucciones y medidas a la hora de desempaquetar, instalar y realizar el mantenimiento del electrodoméstico:

Retire todas las cintas adhesivas y los materiales de empaquetado antes de utilizar el electrodoméstico. Destruya la caja de cartón y las bolsas de plástico después de desempaquetar el electrodoméstico. Nunca deje que los niños jueguen con el material de empaquetado. No retire la etiqueta del cableado ni otras indicaciones escritas adheridas al electrodoméstico. No retire la placa de número de modelo/serie.

Las temperaturas bajas pueden dañar el control electrónico. Cuando utilice el electrodoméstico por primera vez, o cuando este no se haya usado por un período largo de tiempo, asegúrese de que la unidad esté a temperaturas superiores a los 32°F (0°C) durante al menos 3 horas antes de encender el electrodoméstico.

No modifi que ni altere la construcción del electrodoméstico a través de la extracción de los tornillos niveladores, los paneles, los protectores de cables, los tornillos o los soportes antivuelco u otra pieza del electrodoméstico.

Asegúrese de que haya un extintor de espuma adecuado disponible, ubicado de manera visible y fácilmente accesible cerca del electrodoméstico.

INSTRUCCIONES DE CONEXIÓN A TIERRA

ADVERTENCIA

Evite el riesgo de incendio o de descarga eléctrica. De lo contrario, podrían producirse lesiones graves, incendios o incluso la muerte.

Evite el riesgo de incendio o de descarga eléctrica. No utilice un enchufe adaptador. En cambio, debe utilizar un cable de extensión o quitar la clavija de conexión a tierra del cable de alimentación. De lo contrario, podrían producirse lesiones graves, incendios o incluso la muerte.

Instalación correcta. Debe asegurarse de que un técnico cualifi cado ha instalado y conectado a tierra correctamente el electrodoméstico. En Estados Unidos, se debe instalar conforme a la norma National Fuel Gas Code ANSI Z223.1/NPFA n.º 54 (última edición), la norma National Electrical Code NFPA n.º 70 (última edición) y los requisitos de las normas locales en materia de electricidad. En Canadá, se debe instalar conforme a la norma CAN/CGA B149.1, CAN/CGA B149.2 y estándar CSA C22.1, el Código Canadiense de Electricidad (parte 1, últimas ediciones) y los requisitos de las normas locales en materia de electricidad. Realice la instalación siguiendo solamente las instrucciones de instalación proporcionadas en la documentación de este electrodoméstico.

Para su seguridad personal, este electrodoméstico debe estar debidamente puesto a tierra. Para la máxima seguridad, el cable de alimentación debe estar conectado de forma segura a una caja de conexiones o a un enchufe eléctrico con el voltaje correcto, los cuales deben estar correctamente polarizados, debidamente puestos a tierra y protegidos por un cortacircuitos de acuerdo con las normas locales.

El consumidor tiene la responsabilidad personal de asegurarse de que un electricista califi cado instala la caja de conexiones o la toma adecuada con un receptáculo de pared debidamente puesto a tierra. Es obligación y responsabilidad del consumidor comunicarse con un instalador califi cado para garantizar que la instalación eléctrica sea adecuada y cumpla con todos los códigos y reglamentos locales.

Consulte las instrucciones de instalación que se incluyen con este electrodoméstico para obtener la información completa sobre su instalación y puesta a tierra.

INSTRUCCIONES IMPORTANTES PARA UTILIZAR EL ELECTRODOMÉSTICO

ADVERTENCIA

Almacenamiento en el electrodoméstico—No deben almacenarse materiales infl amables dentro de un horno o un microondas, cerca de los elementos o quemadores de la superfi cie o en el cajón de almacenamiento o el cajón de calentar (en su caso). Esto incluye artículos de papel, plástico y tela, tales como libros de cocina, objetos de plástico y paños, así como líquidos infl amables. No guarde explosivos, como latas de productos en aerosol, sobre o cerca del electrodoméstico.

No deje a los niños solos y desatendidos - Los niños deben estar siempre acompañados y atendidos por un adulto cuando haya un electrodoméstico en uso. Nunca permita que los niños se sienten o se pongan sobre ninguna parte del electrodoméstico, como el cajón de almacenamiento, el cajón asador inferior, el cajón de calentar o el horno doble inferior.

No guarde artículos que puedan captar la atención de los niños en los armarios que estén por encima del electrodoméstico o en el protector trasero. Podrían subirse en o cerca del electrodoméstico para intentar alcanzarlos, con el consiguiente riesgo de sufrir lesiones graves.

ADVERTENCIA

No permita que los niños trepen o jueguen alrededor del electrodoméstico. El peso de un niño sobre la puerta abierta del horno puede volcar el electrodoméstico, lo que podría resultar en quemaduras graves u otro tipo de lesiones. La puerta del cajón abierta mientras está caliente puede provocar quemaduras.

Nunca utilice su electrodoméstico como un calefactor para calentar la habitación, ya que esto puede derivar en una posible intoxicación por monóxido de carbono y en el sobrecalentamiento del electrodoméstico.

PRECAUCIÓN

No se descuide cuando caliente aceite o grasa. La grasa puede encenderse si se calienta demasiado.

No utilice agua ni harina en incendios provocados por grasa. Apague el incendio o las llamas o use un extintor de producto químico seco o de espuma. Extinga las llamas con la tapa de una sartén o use bicarbonato de sodio.

PRECAUCIÓN

Utilice agarraderas secas. Las agarraderas mojadas o húmedas en contacto con superfi cies calientes pueden causar quemaduras ocasionadas por el vapor. No deje que las agarraderas toquen las áreas calientes de cocción. No use paños ni ningún otro tipo de paño grueso.

No caliente recipientes de alimentos sin abrir, ya que la acumulación de presión podría hacer que el recipiente explote. Esto podría causar lesiones.

Utilice la vestimenta apropiada. Nunca use prendas de vestir holgadas o sueltas cuando utilice el electrodoméstico. No deje que la ropa ni otros materiales infl amables entren en contacto con las superficies calientes.

No toque los elementos o quemadores de la superfi cie, las zonas próximas a estos quemadores o elementos, las superfi cies dentro del horno ni el cajón de calentar (en su caso). Es posible que estos elementos y quemadores de la superfi cie estén calientes, aunque parezca que ya se han enfriado. Las áreas cercanas a estos elementos y quemadores de la superfi cie pueden calentarse lo sufi ciente como para causar quemaduras. Durante y después del uso, no toque ni deje que paños de cocina u otros materiales infl amables entren en contacto con estas zonas hasta que se hayan enfriado. Estas zonas pueden corresponderse con la placa, las superfi cies que dan a la placa, las áreas de ventilación del horno, la puerta del horno y la ventana del horno.

No intente utilizar el electrodoméstico durante un corte deelectricidad. Apague el electrodoméstico siempre que se inter-rumpa la energía eléctrica. Si no se apaga

INSTRUCCIONES IMPORTANTES PARA UTILIZAR LA PLACA RADIANTE

Debe saber qué perilla o tecla controla cada área de calentamiento superior. Coloque el utensilio con el alimento en el área de cocción antes de encenderlo. Apague el área de cocción antes de retirar el utensilio.

Las manijas del utensilio deben estar orientadas hacia dentro y no deben extenderse sobre otros elementos cercanos. Para reducir el riesgo de sufrir quemaduras, incendios de materiales infl amables y derrames causados por el contacto accidental con el utensilio, las manijas del utensilio deben estar colocadas de tal manera que queden orientadas hacia dentro y no se extiendan sobre otras zonas de cocción.

Utilice un utensilio del tamaño correcto. Este electrodoméstico viene equipado con una o más unidades superiores de diferentes tamaños. Seleccione utensilios con fondos planos para que coincidan con el tamaño de la unidad superior. El uso de utensilios adecuados en la zona de cocción mejora la efi ciencia.

Utensilios de cocina: solo ciertos tipos de vidrio, vitrocerámica, cerámica, arcilla u otros utensilios de vidrio son adecuados para su uso en la placa sin que se quiebren por el cambio repentino de temperatura. Consulte las recomendaciones de uso de la placa del fabricante.

Los utensilios de cocina inapropiados pueden romperse debido a cambios repentinos de temperatura. Consulte las recomendaciones de uso de la placa del fabricante.

Nunca deje desatendidos los elementos de la superfi cie. La ebullición excesiva puede provocar humo y derrames de grasa que se pueden prender. Una cazuela que ha hervido hasta quedarse sin agua puede quedarse dañada y puede dañar la placa.

No utilice una parrilla diseñada para utilizarla con una asadera en la placa. El grill no está diseñado para utilizarse sobre la placa. Utilizarlo de esta manera puede provocar fuego.

Cuando prepare alimentos fl ameados bajo una campana de ventilación, encienda el ventilador.

INSTRUCCIONES IMPORTANTES PARA LAS PLACAS DE VIDRIO Y CERÁMICA

No limpie ni ponga en marcha una placa rota. Si la placa llegara a romperse, los productos de limpieza o las salpicaduras podrían llegar a penetrar en su interior y provocar un accidente por descarga eléctrica. Póngase en contacto con un técnico de servicio cualifi cado inmediatamente.

Preste atención al limpiar el vidrio de la placa. Si para limpiar las salpicaduras de una zona de cocción caliente utiliza una esponja o un paño húmedos, tenga cuidado para no quemarse con el vapor. Algunos limpiadores pueden producir humos nocivos cuando se aplican sobre superfi cies calientes.

Evite rayar el vidrio de la placa con objetos afi lados.

INSTRUCCIONES IMPORTANTES PARA LIMPIAR EL ELECTRODOMESTICO

PRECAUCIÓN

Antes de limpiar cualquier pieza del electrodoméstico, asegúrese de que todos los controles estén apagados y que el electrodoméstico se haya enfriado. La limpieza del electrodoméstico en caliente puede causar quemaduras.

Limpie regularmente el electrodoméstico para mantener sin grasa todas las piezas que puedan provocar fuego. No deje que se acumule grasa. La acumulación de grasa en el ventilador puede provocar fuego.

Siga siempre las instrucciones de uso recomendadas por el fabricante en cuanto a los aerosoles y agentes de limpieza para la cocina. Tenga presente que los residuos de los agentes de limpieza y aerosoles pueden ser infl amables, lo que puede ocasionar daños y lesiones.

Debe limpiar con frecuencia las campanas de ventilación. No debe dejar que se acumule grasa en la campana o en el fi ltro. Siga las instrucciones del fabricante para la limpieza de las campanas de ventilación.

INSTRUCCIONES IMPORTANTES PARA LA REPARACIÓN Y EL MANTENIMIENTO

No repare ni cambie ninguna pieza del electrodoméstico que no esté específi camente indicada en los manuales. Las reparaciones adicionales deben ser realizadas por un técnico cualifi cado. Esto reduce el riesgo de lesiones personales y daños al electrodoméstico.

Siempre debe ponerse en contacto con su distribuidor, comerciante, agente de servicios o fabricante para consultar problemas o condiciones que no comprenda.

Consulte con su distribuidor para que le recomiende un técnico cualifi cado y un centro de servicio de reparaciones autorizado. Debe saber cómo desconectar la energía eléctrica del electrodoméstico en el disyuntor o en la caja de fusibles en caso de una emergencia.

ADVERTENCIA

Residentes de California: para obtener información sobre el cáncer y el daño reproductivo, visite www.P65Warnings.ca.gov

Uso de los utensilios correctos

El tamaño y tipo de utensilios que use influirán en el ajuste de calor necesario para obtener los mejores resultados de la cocción. Asegúrese de seguir las recomendaciones para usar los utensilios correctos tal como se ilustra en la Figure 14 y la Figure 15.

Verifi que qué tan plano es el fondo del utensilio girando una regla sobre este (vea la Figure 14). Los utensilios deben tener fondos planos que hagan buen contacto con la superfi cie completa del elemento calefactor (vea la Figure 15).

Figure 14: Prueba de los utensilios

• Utensilio con fondo plano y lados rectos.
• Tapas bien ajustadas
• El peso de la manija no inclina el utensilio. El utensilio está bien balanceado.
• El tamaño de los uten - silios concuerda con la cantidad de alimento a preparar y los elementos superiores.
• Fabricado con material que es buen conductor de calor.
• Fácil de limpiar.
• El diámetro del uten - silio debe concordar siempre con el tamaño del elemento.

- Utensilios con fondo curvo y deformado.

- Utensilios de más de media pulgada (o 12 mm) más grandes que el área de cocción marcada en la cubierta.

- La manija pesada inc - lina el utensilio.

- Utensilios más pequeños que el área de cocción marcada en la cubierta.

Figure 15: Utensilios correctos

Tipos de materiales de los utensilios

El material del utensilio determina qué tan uniforme y rápido se transfi ere el calor del elemento superior al fondo del utensilio. Los materiales disponibles más populares son los siguientes:

• Aluminio: excelente conductor de calor. Algunos tipos de alimentos lo harán oscurecerse (los utensilios de aluminio anodizado son resistentes a las manchas y picaduras). Si los utensilios de aluminio se deslizan sobre la superfi cie de cocción de cerámica pueden dejar marcas metálicas que parecerán rayas. Limpie estas marcas inmediatamente.
• Cobre: excelente conductor del calor, pero se decolora fácilmente (vea Aluminio).
• Acero inoxidable: conductor lento de calor que proporciona resultados de cocción irregulares. Es duradero, fácil de limpiar y resiste las manchas.
• Hierro fundido: conductor lento del calor que lo retiene muy bien. Cocina de manera uniforme una vez que alcanza la temperatura de cocción. Si los utensilios de hierro forjado se deslizan sobre la superfi cie de cocción de cerámica pueden dejar marcas metálicas que parecerán rayas. Limpie estas marcas inmediatamente.
• Porcelana esmaltada sobre metal: las características de calentamiento variarán de acuerdo con el material base. La porcelana esmaltada debe ser lisa para evitar rayar las superficies de cocción de vidrio cerámico.
• Vidrio: conductor lento de calor. No se recomienda su uso en superfi cies de cocción de vidrio cerámico porque puede rayar el vidrio.

IMPORTANTE

No coloque utensilios de aluminio, vidrio o porcelana esmaltada vacíos en la cubierta de vidrio cerámico. El punto de derretimiento de los utensilios fabricados con estos materiales puede ser alcanzado rápidamente, especialmente si se dejan vacíos, y se pueden pegar a la cubierta de vidrio cerámico. Si el utensilio se derrite, dañará la cubierta. Siga todas las recomendaciones del fabricante en este Manual del usuario.

Información sobre la cubierta de vidrio cerámico

La cubierta de vidrio cerámico tiene elementos de calentamiento por debajo de una superfi cie de vidrio lisa. El diseño de la cubierta de cerámica marca los bordes de los elementos superiores que se encuentran debajo. Siempre use utensilios del mismo diámetro del borde del elemento sobre la cubierta. Solo se deben usar utensilios de fondo plano.

Antes de usar la cubierta de cocción por primera vez, aplique la crema de limpieza de cubiertas de cerámica (disponible en ferreterías, supermercados y almacenes) en la superfi cie. Limpie y pula con una toalla de papel limpia. Esto facilitará la limpieza cuando la cubierta de cocción se ensucie al cocinar. La crema de limpieza para cubiertas de cocción deja una capa protectora en el vidrio para ayudar a prevenir rayas y abrasiones.

El tipo y tamaño del utensilio, así como la cantidad de elementos superiores que estén en uso y sus ajustes respectivos, afectarán la cantidad de calor que se distribuirá en las áreas cercanas a los elementos superiores. Las áreas que rodean los elementos pueden calentarse lo sufi ciente como para causar quemaduras.

IMPORTANTE

• La cubierta de cocción no debería usarse como tabla para cortar o mesa de trabajo.
• Dejar caer objetos pesados o duros sobre la cubierta de cocción puede romperla.
• No se recomienda colocar alimentos directamente sobre la superfi cie lisa (sin utensilio de cocina), ya que luego será difícil de limpiar y los alimentos pueden desprender humo y ser un posible peligro de incendio.

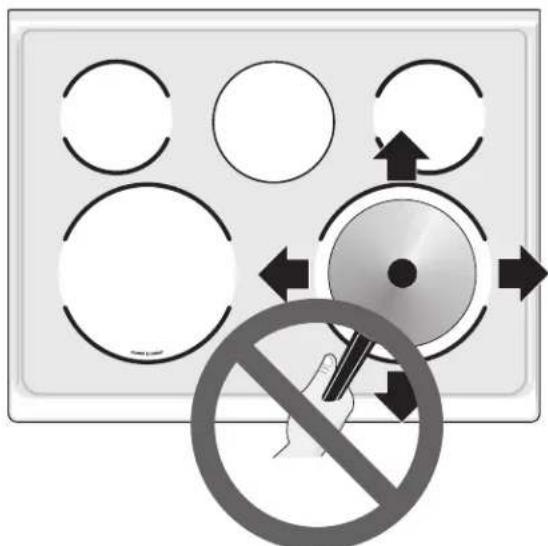

• Siempre levante los utensilios antes de mover la cubierta de cocción de vidrio cerámico. Cualquier utensilio que tenga fondo áspero o sucio puede marcar o rayar la cubierta de cocción cerámica. Siempre comience con un utensilio limpio.

NOTA

Cubiertas de vidrio cerámico blanco solamente: debido a la alta intensidad del calor generado por los elementos superiores, la superfi cie de vidrio puede decolorarse cuando apague el elemento. Esto es normal y el vidrio regresará a su color blanco original una vez que se haya enfriado completamente.

Información sobre los elementos radiantes superiores

La temperatura del elemento se eleva de manera gradual y uniforme. A medida que la temperatura suba, el elemento brillará de color rojo. Para mantener el ajuste seleccionado, el elemento pasará por un ciclo de encendido y apagado. El elemento calefactor retiene sufi ciente calor para proporcionar un calentamiento uniforme y constante durante el ciclo de apagado.

Para una cocción efí ciente, apague el elemento de la superfi cie varios minutos antes de terminar la cocción. Esto permitirá que el calor residual complete el proceso de cocción.

PRECAUCIÓN

• Puede que los elementos superiores parezcan haberse enfriado después de haberlos apagado. La superfi cie del elemento aún puede estar caliente, y se pueden causar quemaduras si se toca el elemento o el área que se encuentra alrededor antes de que haya alcanzado una temperatura segura.
• No coloque artículos infl amables tales como saleros y pimenteros, portacucharas o envoltorios de plástico sobre la superfi cie de cocción mientras esté en uso. Estos objetos pueden derretirse o encenderse. Los portaollas, las toallas y las cucharas de madera pueden encenderse si se colocan demasiado cerca de los elementos superiores.
• No permita que papel de aluminio o cualquier material que se pueda derretir entre en contacto con la cubierta de vidrio cerámico. Si estos materiales se derriten sobre la cubierta, la dañarán.

NOTA

Los elementos radiantes cuentan con un limitador que permite que este pase por un ciclo de encendido y apagado, incluso en el ajuste "HI" (alto). Esto ayuda a evitar daños a la cubierta de vidrio cerámico. Este ciclo en el ajuste "HI" (alto) es normal y puede ocurrir si el utensilio es demasiado pequeño para el elemento radiante o si el fondo del utensilio no es plano.

Asegúrese de leer las instrucciones detalladas para la limpieza de cubiertas de vidrio cerámico en la sección "Cuidado y limpieza" y en la sección de la lista de control "Antes de solicitar servicio técnico" de esta Guía de uso y cuidado.

Luces indicadoras "Element On" (elemento encendido - FÖRVÄLLA) y "Hot Surface" (superfi cie caliente)

Una luz indicadora de ELEMENT ON (elemento encendido - FÖRVÄLLA) se encenderá cuando uno o más elementos estén encendidos.

ELEMENT ON

Figure 16: Element on (elemento encendido)

Una vista rápida a esta luz indicadora después de terminar la cocción es una manera fácil de verifi car que todos los controles de los elementos superiores estén apagados.

La luz indicadora de HOT SURFACE (superfi cie caliente) se encenderá cuando el quemador esté lo sufi cientemente caliente para causar quemaduras y permanecerá encendida después de que el quemador se apague hasta que la superfi cie se haya enfriado a una temperatura segura.

HOT SURFACE

Figure 17: Superfi cie caliente

Tipos de elementos de la cubierta de cocción cerámica

Los círculos de la cubierta de cocción de vidrio cerámico delinean los tamaños y tipos de elementos que se encuentran debajo. Los elementos en su cubierta de cocción dependen del modelo.

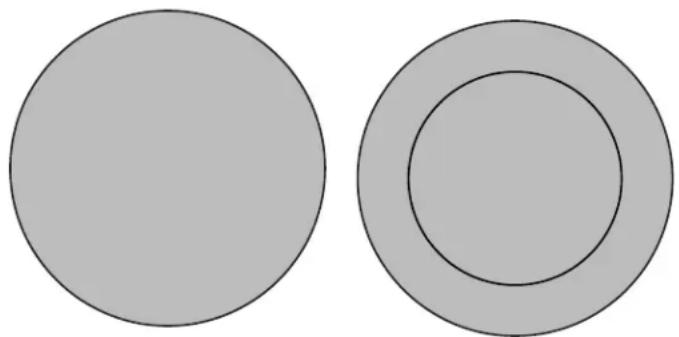

• Un elemento radiante sencillo tiene un círculo.
• Un elemento radiante doble tiene dos círculos. Este elemento radiante doble puede ajustarse usando solamente el elemento interno más pequeño o los elementos internos y externos pueden ajustarse para calentar juntos una superficie más grande.

Figure 18: Elementos sencillos y dobles

• Los elementos dobles ofrecen más fl exibilidad con el tamaño del utensilio.

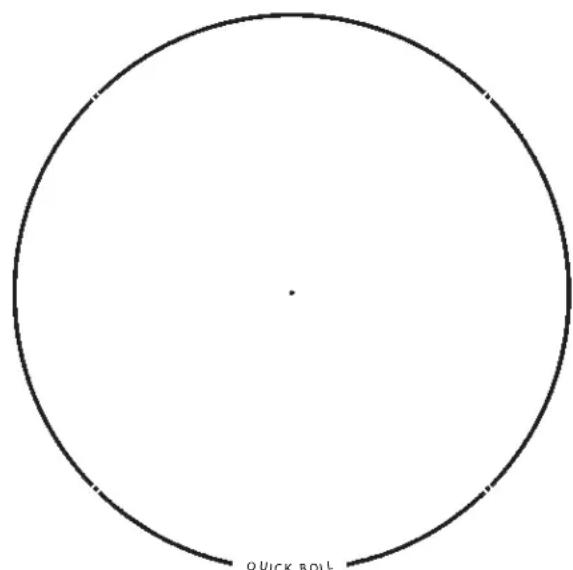

• Un elemento de Hervor rápido está diseñado para calentar y cocinar rápidamente grandes cantidades de comida en ollas de gran tamaño. Los elementos de Hervor rápido están etiqueta-dos con claridad en la superfi cie de cocción.

Figure 19: Elemento de hervor rápido

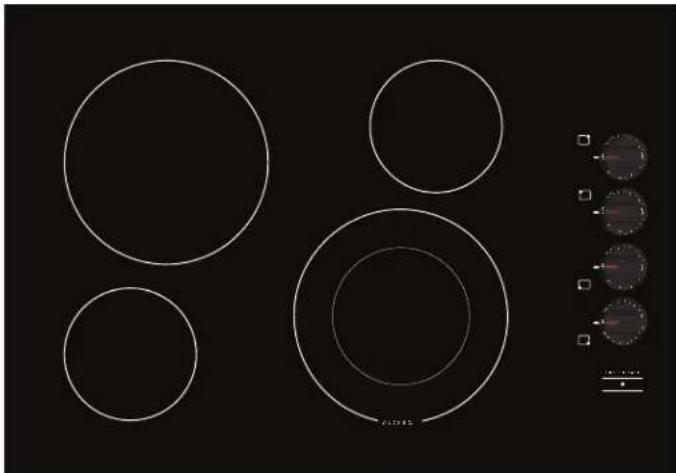

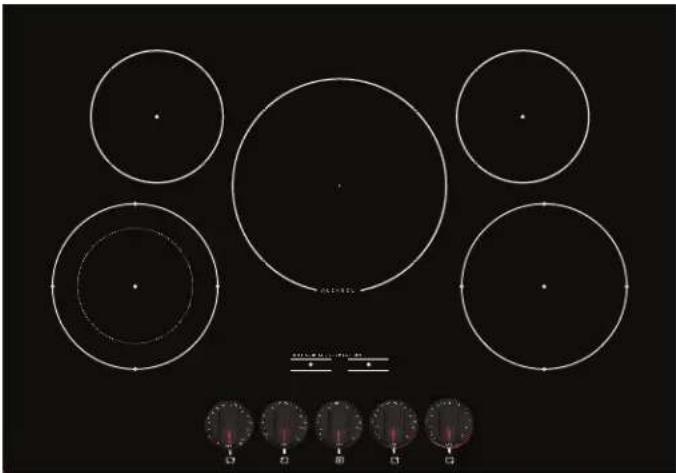

Ubicación de los elementos radiantes superiores

Su superfi cie de cocción viene equipada con elementos radiantes superiores radiantes con diferentes potencias. La capacidad de calentar alimentos más rápidamente y en mayores cantidades aumenta a medida que la potencia del elemento incrementa.

Figure 20: Superfi cie de cocción de control frontal de 5 zonas de 30" (76,2 cm) FÖRVÄL-LA

Figure 21: Superfi cie de cocción de control lateral de 4 zonas de 30" (76,2 cm) NEDDRA-GEN

Elementos radiantes superiores sencillos

Para utilizar el elemento radiante superior sencillo:

1. Coloque un utensilio del tamaño apropiado sobre el elemento superior.
2. Oprima y gire la perilla de control del elemento superior hacia cualquier lado (Figura 1) hasta llegar al ajuste deseado (consulte "Ajustes sugeridos para los elementos radiantes superiores" en la Tabla 1).
3. Cuando termine la cocción, APAGUE el elemento radiante superior antes de retirar el utensilio.

Inicie la mayoría de las funciones de cocción en un ajuste mayor y luego bájelo a un ajuste menor para terminar de cocinar. No es necesario ajustar las perillas de control con exactitud en un ajuste en particular. Use los gráfico proporcionados como guía y ajuste las perillas según sea necesario (consulte la Figura 9).

Si puede observar una superfi cie brillante de color rojo que se extiende más allá del fondo del utensilio, signifi ca que este es demasiado pequeño para el área de calefacción superior.

Ajustes sugeridos para los elementos radiantes superiores

Los ajustes sugeridos de la Tabla 1 se basan en la cocción con utensilios de peso mediano fabricados de aluminio y con tapas. Los ajustes pueden variar cuando se utilizan otros tipos de utensilio.

Ajustes Tipo de cubierta decocción
Alto ("HI" - 9) Para iniciar la cocción dela mayoría de los alimen-tos, hervir agua, asar enla asadera
Medio alto ("MediumHigh" - 7 - 8)	Para mantener un hervorrápido, freír y freír engrasa
Medio ("Medium" - 5- 6)	Para mantener un hervorlento, espesar salsas ysalsas para carne o parahervir verduras al vapor
Medio bajo ("Mediumlow") (2 - 4)	Para mantener los ali-mentos cocinándose, es-calfar y hacer estofados
Bajo ("Low" - 1) Temperatura de cocciónbaja
Bajo ("LO") Para mantener alimentoscalientes, derretir

Table 2: Ajustes sugeridos para los elementos radiantes

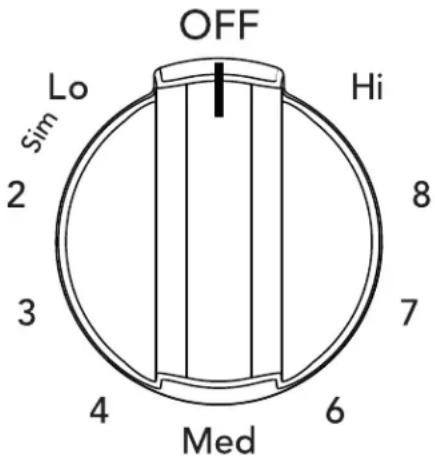

OFF Lo Sim 2 3 4 Med Hi 8 7 6

Figure 22: Perilla de control superior

PRECAUCIÓN

• Puede que los elementos radiantes superiores parezcan haberse enfriado después de haberlos apagado. El elemento aún puede estar caliente y puede causar quemaduras si lo toca antes de que se haya enfriado lo sufi ciente.
• No coloque artículos infl amables tales como saleros y pimenteros, portacucharas o envoltorios de plástico sobre la cubierta mientras esté en uso. Estos objetos pueden derretirse o encenderse. Los portaollas, las toallas y las cucharas de madera pueden encenderse si se colocan demasiado cerca de los elementos superiores.
• No use papel de aluminio para revestir la superfi cie de los platillos protectores o de los platillos refl ectores. La instalación inadecuada de estos revestimientos puede resultar en un riesgo de descarga eléctrica o incendio.

NOTA

• El tipo y tamaño de utensilio que utilice, así como la cantidad y tipo de alimento que cocine, influirán en el ajuste necesario para obtener los mejores resultados.
• Las luces indicadoras "Element ON" (elemento encendido) se encenderán cuando uno o más elementos estén ENCENDIDOS. Una vista rápida a estas luces indicadoras después de terminar la cocción es una manera fácil de verifi car que todos los elementos superiores están APAGADOS. La luz indicadora "Hot Surface" (superfi cie caliente) seguirá encendida DESPUÉS de girar la perilla de control a la posición "OFF" (apagado) hasta que el área de cocción se haya enfriado lo sufi ciente.

Elementos radiantes superiores dobles

Los símbolos en el protector trasero lo ayudarán a elegir cuál porción del elemento radiante doble programar. El símbolo indica el ajuste únicamente del elemento interior. El símbolo indica que se encenderán tanto el elemento interior como el exterior.

Para hacer funcionar un elemento radiante doble:

1. Coloque un utensilio del tamaño apropiado sobre el elemento.
2. Presione y gire la perilla de control hacia la derecha para comenzar a calentar los elementos interiores y exteriores. Si solo requiere el elemento interior para utensilios más pequeños, presione la perilla y gírela a la izquierda (consulte la Figura 10).
3. Cuando termine la cocción, gire la perilla a la posición "OFF" (Apagado) antes de retirar el utensilio.

Inicie la mayoría de las funciones de cocción en un ajuste mayor y luego bájelo a un ajuste menor para terminar de cocinar. No es necesario ajustar las perillas de control con exactitud en un ajuste en particular. Use los ajustes como guía y ajuste las perillas como sea necesario.

Si puede observar una superfi cie brillante de color rojo que se extiende más allá del fondo del utensilio, signifi ca que este es demasiado pequeño para el área de calefacción superior.

Puede cambiar a cualquiera de los ajustes de tamaño del elemento sencillo o doble en cualquier momento durante la cocción. Consulte "Table 2: Ajustes sugeridos para los elementos radiantes" on page 29.

PRECAUCIÓN

• Puede que los elementos radiantes superiores parezcan haberse enfriado después de haberlos apagado. El elemento aún puede estar caliente y puede causar quemaduras si lo toca antes de que se haya enfriado lo sufi ciente.
• No coloque artículos infl amables tales como saleros y pimenteros, portacucharas o envoltorios de plástico sobre la cubierta mientras esté en uso. Estos objetos pueden derretirse o encenderse. Los portaollas, las toallas y las cucharas de madera pueden encenderse si se colocan demasiado cerca de los elementos superiores.
• No use papel de aluminio para revestir la superfi cie de los platillos protectores o de los platillos refl ectores. La instalación inadecuada de estos revestimientos puede resultar en un riesgo de descarga eléctrica o incendio.

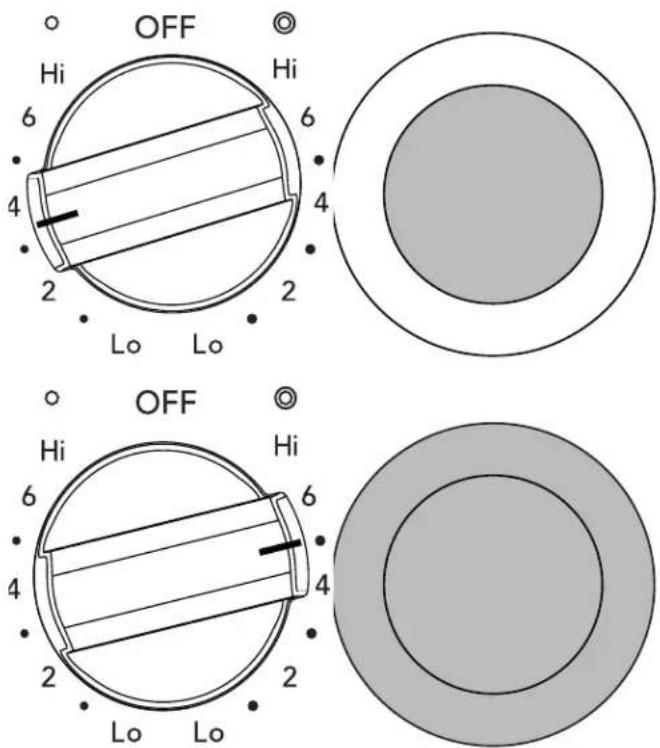

Figure 23: Ajustes de la perilla del elemento doble

IMPORTANTE

No permita que el papel de aluminio, o CUAL-QUIER material que se pueda derretir, entre en contacto con la cubierta de vidrio cerámico. Si estos materiales se derriten sobre la cubierta, la dañarán.

NOTA

• El tipo y tamaño de utensilio que utilice, así como la cantidad y tipo de alimento que cocine, influirán en el ajuste necesario para obtener los mejores resultados.
• Las luces indicadoras "Element ON" (elemento encendido) se encenderán cuando uno o más elementos estén ENCENDIDOS. Una vista rápida a estas luces indicadoras después de terminar la cocción es una manera fácil de verifi car que todos los elementos superiores están APAGADOS. La luz indicadora "Hot Surface" (superfi cie caliente) seguirá encendida DESPUÉS de girar la perilla de control a la posición "OFF" (apagado) hasta que el área de cocción se haya enfriado lo sufi ciente.

Enlatado de conservas

Asegúrese de leer y seguir todas las pautas siguientes cuando enlate conservas con su electrodoméstico. Consulte la página web del USDA (Departamento de Agricultura de los EE. UU.) y lea toda la información disponible además de seguir sus recomendaciones para los procedimientos de enlatado de conservas en el hogar.

• Cuando enlate conservas en el hogar, utilice únicamente un utensilio de enlatado de conservas con fondo completamente plano sin bordes que salgan desde el centro del fondo del utensilio.
  El calor se propaga de manera más uniforme cuando la superfi cie inferior es plana. Utilice un borde recto para verifi car el fondo del utensilio de enlatado.
• Asegúrese de que el diámetro del utensilio de enlatado no sobresalga más de 1 pulgada (2,5 cm) de las marcas del elemento superior o del quemador.
• Se recomienda usar utensilios de enlatado de diámetros más pequeños sobre elementos de serpentín eléctricos y sobre cubiertas de vidrio cerámico y para centrar los utensilios de enlata-do en las rejillas de los quemadores.

- Comience con agua de grifo caliente para hacer hervir el agua más rápidamente.

- Use el nivel de calentamiento más alto para primero hacer hervir el agua. Una vez que el agua esté hirviendo, reduzca el nivel de calentamiento al ajuste más bajo posible que mantenga el hervor.

- Utilice recetas probadas y siga las instrucciones con cuidado. Consulte con su Servicio de Extensión Agrícola Cooperativa local o un fabricante de envases de vidrio para obtener la información sobre enlatado más actualizada.

- Es mejor enlatar cantidades pequeñas y cargas livianas.

- No deje utensilios de enlatado a presión o a baño María a temperatura alta por mucho tiempo.

Mantenimiento de la cubierta

Es esencial la limpieza adecuada y consistente de la cubierta de vidrio cerámico para mantenerla.

Antes de usar la cubierta de cocción por primera vez, aplique la crema de limpieza de cubiertas de cerámica (disponible en ferreterías, supermercados y almacenes) en la superfí cie. Limpie y pula con una toalla de papel limpia. Esto facilitará la limpieza cuando la cubierta de cocción se ensucie al cocinar. La crema de limpieza para cubiertas de cocción deja una capa protectora en el vidrio para ayudar a prevenir rayas y abrasiones.

Si desliza utensilios en la cubierta de cocción, pueden quedar marcas metálicas sobre la superfi cie de cocción. Estas marcas deben ser eliminadas inmediatamente después de que la cubierta de cocción se haya enfriado, con una crema de limpieza para estas cubiertas. Las marcas metálicas pueden hacerse permanentes si no se quitan antes del siguiente uso.

Los utensilios (de hierro fundido, metal, cerámica o vidrio) con fondos ásperos o sucios pueden marcar o rayar la superfi cie de cocción.

No:

• Deslice ningún objeto de metal o de vidrio sobre la cubierta.
• Use utensilios sucios o con acumulación de suciedad en el fondo; siempre utilice utensilios limpios.
• Use la cubierta como tabla para cortar o como mesa de trabajo en la cocina.

- Cocine alimentos directamente sobre la superficie de la cubierta sin un utensilio.

- Deje caer objetos pesados o duros sobre la cubierta de vidrio cerámico, ya que la pueden quebrar.

PRECAUCIÓN

• Antes de limpiar cualquier pieza del electrodoméstico, asegúrese de que todos los controles estén apagados y que el electrodoméstico esté frío.
• Si se utilizan amoníaco o agentes de limpieza de electrodomésticos, deben retirarse y el electrodoméstico debe enjuagarse bien antes de ponerlo en funcionamiento. Siga las instrucciones del fabricante y proporcione ventilación adecuada.

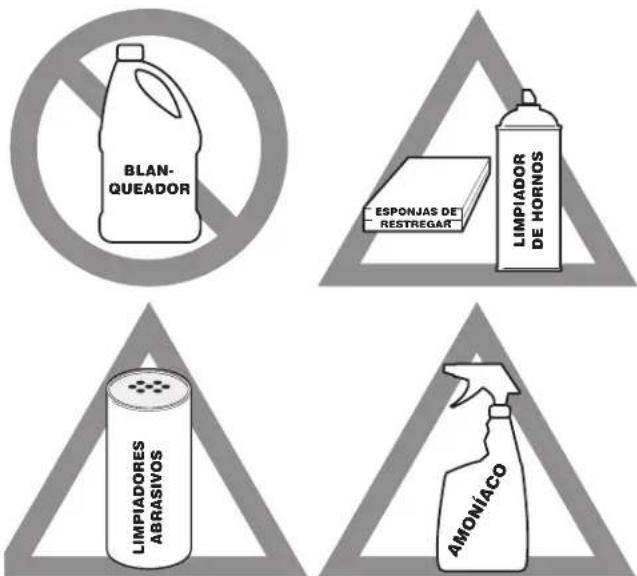

BLAN- QUEADOR ESPONJAS DE RESTREGAR LIMPIADOR DE HORNOS LIMPIADORES ABRASIVOS AMONIACO

Figure 25: Use los agentes de limpieza con precaución

Figure 24: Cuidado de la cubierta de cocción

ADVERTENCIA

No use un limpiador sobre la cubierta si la superfi cie está caliente. Los vapores que se desprenden pueden ser peligrosos para su salud y pueden dañar químicamente la superfi cie de vidrio cerámico.

PRECAUCIÓN

Antes de limpiar la cubierta, asegúrese de que los controles estén en la posición "OFF" (apagado) y que la cubierta esté fría. La superfi cie de vidrio aún puede estar caliente por el contacto con los utensilios, y si se toca la superfi cie de vidrio antes de que se haya enfriado lo sufi ciente, podría sufrir quemaduras.

Para las manchas leves a moderadas:

Para las manchas leves a moderadas: Aplique algunas gotas de la crema de limpieza directamente sobre la cubierta de cocción. Use una toalla de papel limpia para limpiar toda la superfi cie de cocción. Asegúrese de que la cubierta de cocción esté completamente limpia y sin residuos. No use la toalla que utilice para limpiar la cubierta de cocción para ningún otro propósito.

Para las manchas fuertes y quemadas:

Aplique algunas gotas de la crema de limpieza directamente sobre el área manchada. Frote el área manchada con una herramienta de limpieza no abrasiva y aplique presión según sea necesario. No use la esponja que utiliza para limpiar la cubierta de cocción para ningún otro propósito.

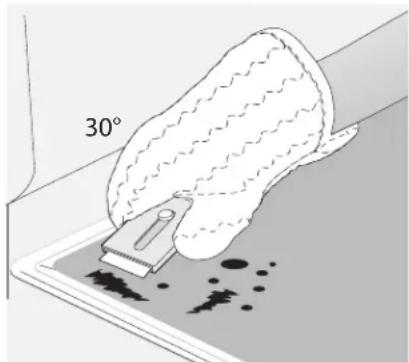

Si queda suciedad, ráspela cuidadosamente con una hojilla de afeitar de metal, sosteniéndola a un ángulo de 30 grados en relación con la superfi cie. Retire la suciedad raspada con una crema de limpieza para cubiertas de cocción y pula la superfi cie hasta que quede limpia.

PRECAUCIÓN

• Antes de limpiar cualquier pieza del electrodoméstico, asegúrese de que todos los controles estén apagados y que el electrodoméstico esté frío.
• Si se utilizan amoníaco o agentes de limpieza de electrodomésticos, deben retirarse y el electrodoméstico debe enjuagarse bien antes de ponerlo en funcionamiento. Siga las instrucciones del fabricante y proporcione ventilación adecuada.

Figure 26: Limpieza de la cubierta de cocción

IMPORTANTE

Si utiliza una esponja de limpieza abrasiva, la cubierta de cocción de vidrio cerámico puede sufrir daños. Solo use productos de limpieza que hayan sido diseñados específi camente para cubiertas de cocción de vidrio cerámico.

Papel de aluminio y utensilios

ADVERTENCIA

Nunca cubra ninguna ranura, agujero o pasaje con materiales como papel de aluminio. Las envolturas con papel de aluminio pueden absorber el calor y causar un riesgo de incendio.

IMPORTANTE

Papel de aluminio: el uso del papel de aluminio sobre una cubierta caliente podría dañar la cubierta. No use utensilios de aluminio ligero y no permita que el papel de aluminio entre en contacto con las zonas de cocción bajo ninguna circunstancia.

Soluciones de problemas comunes

Consulte la siguiente lista antes de solicitar servicio. Puede ahorrarle tiempo y dinero. Las posibles soluciones son proporcionadas con los problemas indicados.

Problema Causa / Solución

Todo el electrodoméstico no funciona

El electrodoméstico no está conectado. Asegúrese de que el cable eléctrico esté correctamente conectado al tomacorriente. Verifique la caja de fusibles y el disyuntor para asegurarse de que el circuito está activo.Interrupción del suministro eléctrico. Para estar seguro, revise las luces de la vivienda. Llame al servicio técnico de su compañía de electricidad local para obtener información sobre interrupciones del servicio.

Problemas de la cubierta de cocción
Problema Causa / Solución
El elemento superior está demasiado caliente o no está lo sufi cientemente caliente.	Ajuste de control superior incorrecto. Ajuste el nivel de potencia.
El elemento superior no calienta o no calienta de manera uniforme.	Verifique que la perilla de control que corresponda al elemento deseado esté encendida.El utensilio es liviano o está deformado. Solo use utensilios planos, balanceados de peso mediano o pesado. Los utensilios planos calientan mejor que los utensilios deformados. Los materiales de los utensilios y el peso de estos afectan el calentamiento. Los utensilios de peso mediano y pesados calientan uniformemente. Debido a que los utensilios livianos no calientan de manera uniforme, los alimentos se pueden quemar fácilmente.
Hay áreas de decoloración con brillo metálico en la superfi cie de la cubierta de vidrio cerámico.	Depósitos minerales de agua y alimentos. Aplique crema de limpieza de cubiertas de cocción en la superficie de cerámica para quitarlos. Pula con un paño o esponja no abrasiva.
Hay rayas o abrasiones sobre la superfi cie de cocción.	Las partículas ásperas tales como las de sal o los derrames endurecidos que queden entre la cubierta de cocción y los utensilios pueden causar rayas.Asegúrese de que la superficie de cocción y los fondos de los utensilios estén limpios antes de usarlos. Las rayas pequeñas no afectan la cocción y se harán menos visibles con el tiempo.Se usaron materiales de limpieza no recomendados para cubiertas de cocción de vidrio cerámico. Aplique crema de limpieza de cubiertas de cocción en la superfi cie de cerámica. Pula con un paño o esponja no abrasiva.Se usaron utensilios con fondos ásperos. Use utensilios con fondos lisos y planos.
Marcas metálicas en la cubierta.	Se deslizaron o rasparon utensilios de metal sobre la superficie de cocción. No deslice utensilios de metal sobre la superficie de cocción. Aplique crema de limpieza de cubiertas de cocción en la superficie de cerámica. Pula con un paño o esponja no abrasiva. Para obtener más información, consulte la sección “Mantenimiento de la cubierta” on page 16.
Hay marcas o puntos marrones en la superfi cie de la cubierta.	Se cocinaron derrames sobre la superficie. Cuando la superficie esté fría, use un raspador con hojilla de afeitar para remover la suciedad. Para obtener más información, consulte la sección “Mantenimiento de la cubierta” on page 16.

¿Cuánto tiempo es válida la garantía de IKEA?

Esta garantía es válida durante cinco (5) años contados a partir de la fecha de compra original de su electrodoméstico en IKEA, salvo que el electrodoméstico sea de la marca LAGAN o TILLREDA en cuyo caso, se aplicarán una garantía de dos (2) años. El recibo de compra original es necesario para probar la compra correspondiente. Si el trabajo de servicio se efectuase en virtud de la garantía, dicho trabajo no ampliará el periodo de la garantía del electrodoméstico.

¿Quién prestará el servicio?

El "Proveedor de servicios" de IKEA prestará el servicio a través de sus propios centros de servicio o una red autorizada de asociados dedicada a la prestación de servicios.

¿Qué cubre esta garantía?

La garantía cubre las fallas del electrodoméstico que hubiesen sido causadas por defectos de la construcción o los materiales, a partir de la fecha de compra realizada a IKEA. Esta garantía solo se aplica al uso doméstico. Algunas excepciones no garantizadas se especifican bajo el encabezado “¿Que no está cubierto en virtud de esta garantía?” Dentro del periodo de la garantía, se cubrirán los gastos en que se incurra para remediar las fallas (por ejemplo, reparaciones, piezas, trabajo y viajes), siempre y cuando el electrodoméstico sea accesible para llevar a cabo la reparación sin tener que realizar gastos especiales. En estas condiciones, se aplican las reglamentaciones locales. Las piezas reemplazadas pasarán a ser propiedad de IKEA.

¿Qué hará IKEA para corregir el problema?

El Prestador de servicios designado por IKEA examinará el producto y decidirá, por su propia discreción, si está cubierto en virtud de esta garantía. Si se considera cubierto, el Prestador de servicios de IKEA o su asociado autorizado a través de sus propios centros de servicio, a su propia discreción, reparará el producto defectuoso o lo sustituirá con el mismo producto o un producto comparable.

¿Qué no está cubierto en virtud de esta garantía?

- Desgaste por uso normal.

- Daños premeditados o por negligencia, daños causados por la inobservancia de las instrucciones de uso, instalación incorrecta, conexión al voltaje inapropiado, daños causados por reacciones químicas o electromecánicas, óxido, corrosión o daños por humedad, incluidos sin ninguna limitación, los daños causados por el exceso de cal en el suministro de agua y los daños causados por condiciones ambientales anómalas.

- Piezas consumibles incluidas las baterías y lámparas.

- Partes no funcionales y decorativas que no afectan el uso normal del electrodoméstico, incluidos raspones y posibles diferencias de color.

- Daños accidentales causados por objetos o sustancias extrañas y limpieza o desbloqueo de filtros, sistemas de drenaje o gavetas de jabón.

- Daños a las siguientes partes: vitrocerámica, accesorios, canastas para loza y cubiertos, tubos de alimentación y drenaje, juntas, lámparas y cubiertas de lámparas, pantallas, perillas, carcasas y piezas de las carcasas. Salvo que se pueda probar que dichos daños hubiesen sido causados por fallas del proceso de producción.

- Casos en los que no se pudo encontrar ninguna falla durante la visita de un técnico.

- Reparaciones no efectuadas por nuestros prestadores de servicios designados y/o asociados contractuales de servicios autorizados o cuando no se han utilizado piezas originales.

- Reparaciones causadas por instalaciones defectuosas o que no cumplen con las especificaciones.

- El uso del electrodoméstico en entornos no domésticos, es decir, uso profesional.

- Daños causados durante el transporte. Si un cliente transporta el producto a su hogar u otra dirección, IKEA no será responsable por los daños que puedan ocurrir durante el transporte. Sin embargo, si IKEA entrega el producto en la dirección de entrega del cliente, el daño al producto que ocurra durante esta entrega, será cubierto por IKEA.

- El costo por efectuar la instalación inicial del electrodoméstico IKEA. Sin embargo, si un Prestador de servicios designado por IKEA o su asociado autorizado para la prestación de servicios, repara o reemplaza el electrodoméstico en virtud de los términos de esta garantía, el Prestador de servicios designado o su asociado autorizado para la prestación de servicios, reinstalará el electrodoméstico reparado o instalará el reemplazo, si fuese necesario.

¿Cómo se aplica la legislación del país?

La garantía de IKEA le proporciona derechos legales específicos y también puede tener otros derechos que varían según el estado o la jurisdicción. No obstante estas condiciones no limitan de ninguna manera los derechos del consumidor que se describen en la legislación local.

Zona de validez

En el caso de los electrodomésticos que se adquieran en los Estados Unidos o Canadá, o se trasladen a uno de los países mencionados, los servicios en cuestión se prestarán dentro del esquema de las condiciones de la garantía que son normales en el país especificado.

Una obligación de prestar los servicios en el esquema de la garantía solo existe si el electrodoméstico cumple y ha sido instalado de acuerdo con:

• las especificaciones técnicas del país en el que se realiza el reclamo en virtud de la garantía;
• las Instrucciones de montaje y la Información de seguridad del manual del usuario.

El equipo especializado de POSVENTA para los electrodomésticos IKEA

No dude en contactar al Prestador de servicios de posventa designado por IKEA para:

• realizar una solicitud de servicio en virtud de esta garantía;
• aclarar dudas sobre la instalación del electrodoméstico IKEA en los muebles especiales de cocina de IKEA;
• aclarar dudas sobre las funciones de los electrodomésticos IKEA.

Para poder garantizarle el mejor servicio de asistencia posible, lea atentamente las Instrucciones de montaje y/o el Manual del usuario antes de contactarnos.

IKEA

Número de teléfono: [phone] Horario de apertura: lunes - viernes 8:30 am - 8:00 pm EST

¿Cómo contactarnos cuando necesite nuestros servicios?

Para poder proporcionarle un servicio más ágil, recomendamos usar los números de teléfono específicos que se indican en este manual. Remítase siempre a los números indicados en el folleto del electrodoméstico para el que necesite asistencia.

También remítase siempre al código del artículo de IKEA (código de 8 dígitos) que aparece en la placa que contiene las especificaciones de su electrodoméstico.

iCONSERVE EL RECIBO DE COMPRA!

Este recibo es la prueba de su compra y se necesita para poder aplicar la garantía. El recibo de compra también informa la descripción y la referencia del artículo (código de 8 dígitos) de cada uno de los electrodomésticos que ha adquirido.

¿Necesita más ayuda?

Para aclarar dudas adicionales no relacionadas con el proceso de posventa de sus electrodomésticos, póngase en contacto con su centro de atención de llamadas del almacén IKEA más cercano. Le recomendamos leer atentamente la documentación del electrodoméstico antes de contactarnos.
