MEDELNIVÅ 004.692.95 - Four IKEA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Four encastrable, capacité de 70 litres, classe énergétique A.
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle.
Dimensions	Largeur : 60 cm, Hauteur : 60 cm, Profondeur : 55 cm.
Poids	Environ 35 kg.
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif et des commandes rotatives.
Entretien	Intérieur en émail facile à nettoyer, fonction de nettoyage par pyrolyse.
Sécurité	Verrouillage de sécurité, porte froide pour éviter les brûlures.
Garantie	2 ans de garantie standard.
Accessoires inclus	Grille, plaque de cuisson.
Consommation énergétique	Environ 0,93 kWh par cycle de cuisson.

FOIRE AUX QUESTIONS - MEDELNIVÅ 004.692.95 IKEA

Comment préchauffer le four IKEA MEDELNIVÅ ?

Pour préchauffer le four, tournez le bouton de température sur la température désirée et sélectionnez le mode de cuisson. Attendez que le témoin de préchauffage s'éteigne pour indiquer que le four est prêt.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que vous avez sélectionné un mode de cuisson et que la température est réglée.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez d'utiliser des éponges ou des produits abrasifs qui pourraient rayer la surface.

Le four émet un bruit étrange, que faire ?

Un bruit léger est normal pendant le fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez si des objets sont coincés dans le ventilateur. Si le problème persiste, contactez le service après-vente.

Comment régler la minuterie du four ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée désirée. Un signal sonore retentira lorsque le temps sera écoulé.

Comment changer l'ampoule du four ?

Débranchez le four, retirez la protection de l'ampoule en suivant les instructions du manuel, puis remplacez l'ampoule par une ampoule de même type. Remettez la protection en place et rebranchez le four.

Le four affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème spécifique. Si nécessaire, contactez le service après-vente pour obtenir de l'aide.

Le four chauffe trop ou pas assez, que faire ?

Vérifiez que la température est correctement réglée et que le four est bien nivelé. Si le problème persiste, il peut être nécessaire de recalibrer le thermostat. Consultez le manuel pour les instructions.

MODE D'EMPLOI MEDELNIVÅ 004.692.95 IKEA

Veuillez enregistrer vos numéros de modèle et de série ci-dessous pour référence.

Purchase Date / Fecha de compra / Date d'achat

Model Number / Número de modelo / Numéro de modèle

Serial Number / Número de serie / Numéro de série

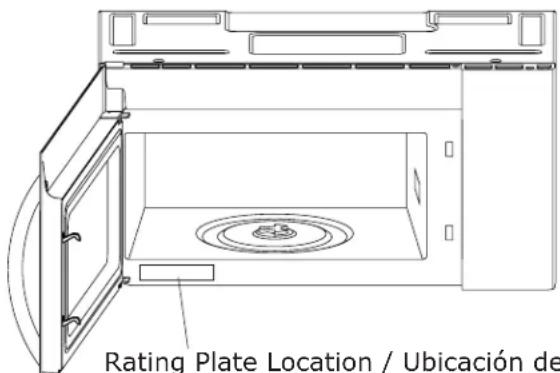

Rating Plate Location / Ubicación de la placa de serie / Emplacement de la plaque signalétique

Veuillez vous reporter à la dernière page de ce manuel pour obtenir la liste complète des fournisseurs de services après-vente désignés par IKEA et les numéros de téléphone nationaux correspondants.

English 3

Español 23

NOTE

Veuillez joindre le reçu de vente ici pour référence future.

Ce produit nécessite une prise de courant à trois alvéoles mise à la terre. Avant d'entreprendre l'installation, l'installateur doit vérifier la continuité de la mise à la terre de la boîte de la prise de courant pour s'assurer que cette dernière est correctement mise à la terre. Si ce n'est pas le cas, ou si la boîte ne répond pas aux exigences électriques indiquées (à la section EXIGENCES ÉLEC-TRIQUES), il faut faire appel à un électricien qualifié pour corriger tout défaut.

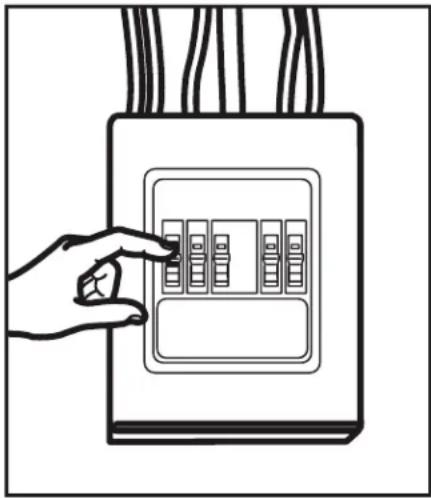

ATTENTION: Pour votre sécurité, enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution principal avant d'entreprendre l'installation, afin d'éviter toute blessure grave ou mortelle imputable à un choc électrique.

ATTENTION : Pour votre sécurité, la surface de montage doit être en mesure de supporter la charge des armoires, ainsi qu'un poids supplémentaire de 28,5 à 38,5 kg (63 à 85 lb) correspondant au poids du produit, et la charge du four qui peut atteindre 22,7 kg (50 lb), pour un poids total de 51,3 à 61,2 kg (113 à 135 lb).

ATTENTION : Pour votre sécurité, ce produit ne doit pas être installé avec des armoires aménagées en îlot ou en péninsule. Il doit être fixé À LA FOIS à une armoire supérieure ET à un mur.

REMARQUE : Pour faciliter l'installation et pour votre sécurité, l'installation de ce produit doit être effectuée par deux personnes.

IMPORTANT : VEUILLEZ LIRE ATTENTIVEMENT. POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LATERRE POUR ÉVITER UN CHOC GRAVE OU MORTEL.

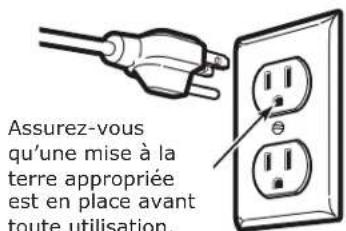

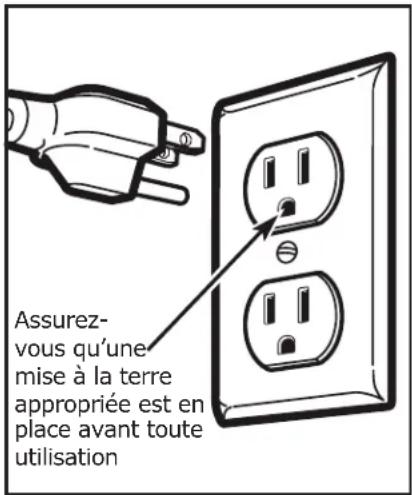

Assurez-vous qu'une mise à la terre appropriée est en place avant toute utilisation

Pour diminuer les risques de choc électrique, le cordon d'alimentation de cet appareil est muni d'une fiche à trois broches (mise à la terre) qui correspond à une prise murale à trois alvéoles, mise à la terre.

Demandez à un électricien qualifié de vérifier la prise murale et le circuit électrique pour vous assurer que la prise est correctement mise à la terre.

Si la prise murale est du type standard à deux alvéoles, il est très important de la faire remplacer par une prise à trois alvéoles correctement mise à la terre en vous adressant à un électricien qualifié.

NE COUPEZ, NE DÉFORMEZ ET NE RETIREZ EN AUCUN CAS UNE DES BROCHES DE LA FICHE DU CORDON D'ALIMENTATION. N'UTILISEZ PAS DE RALLONGE.

EXIGENCES ÉLECTRIQUES

Les caractéristiques nominales de ce produit sont : 120 V CA, 60 Hz, 15 A et 1,6 kW. Ce produit doit être branché à un circuit d'alimentation séparée et dédiée de tension et de fréquence appropriées. La grosseur des fils doit être conforme aux exigences du Code national d'électricité ou du code local en vigueur pour cette puissance nominale. La fiche du cordon d'alimentation doit être branchée dans une prise de courant mise à la terre, sé parée et dédiée de 15 ou 20 ampères. La boîte de la prise doit être aménagée dans l'armoire située au-dessus du four à microondes. La boîte de la prise et le circuit d'alimentation doivent être installés par un électricien qualifié, conformément aux normes du Code national d'électricité ou du code local en vigueur.

DOMMAGES — EXPÉDITION/INSTALLATION

• Si l'appareil est endommagé durant le transport, retournez-le au magasin où vous l'avez acheté pour réparation ou remplacement.
• Si l'appareil est endommagé par le client, la réparation ou le remplacement reste à la charge du client.
• Si l'appareil est endommagé par l'installateur (s'il s'agit d'une personne différente du client), la réparation ou le remplacement doivent faire l'objet d'une entente entre le client et l'installateur.

PIÈCES COMPRISES

SACHET DE QUINCAILLERIE

PIÈCE QUANTITÉ
	Vis à bois (1/4 x 2 po)	2
	Boulons à ailettes (et écrous à oreilles) (3/16 x 3 po)	2
	Vis à métaux à auto-alignement (1/4 po - 28 x 3-1/4 po)	3
	Passe-fil en nylon (pour armoires en métal)	1

Vous trouverez les pièces de quincaillerie dans un sac ajusté avec l'appareil. Vérifiez que vous avez reçu toutes ces pièces.

REMARQUE : Des pièces supplémentaires sont incluses.

SACHET DE QUINCAILLERIE

PIÈCE QUANTITÉ
	Gabarit pour armoire supérieure	1
	Gabarit po ur mur arrière combiné	1
	Instructions de montage	1
	Conseils et instructions	1

	Filtres à graisses emballés séparément	2
	Adaptateur de conduit d'évacuation	1
	Plateau en verre	1
	Anneau de plateau tournant	1
Pour UPPSEENDE	Trépied métallique de convection	1
Pour UPPSEENDE	Etagère 1
Pour UPPSEENDE	Filtre à Charbon	1

OUTILS NÉCESSAIRES :

• Mètre
• scie trépan
• Trouveur de goujons ou marteau
• Niveau
  • Ruban adhésif et de masquage
  • Ciseaux
  • n #1 tournevis cruciforme
  • Perceuse électrique
  • Foret 3/16 ", 1/2 ", 5/8 "
• Blocs de bois de remplissage pour armoires à fond encastré

- Cisailles

- Lunettes de sécurité

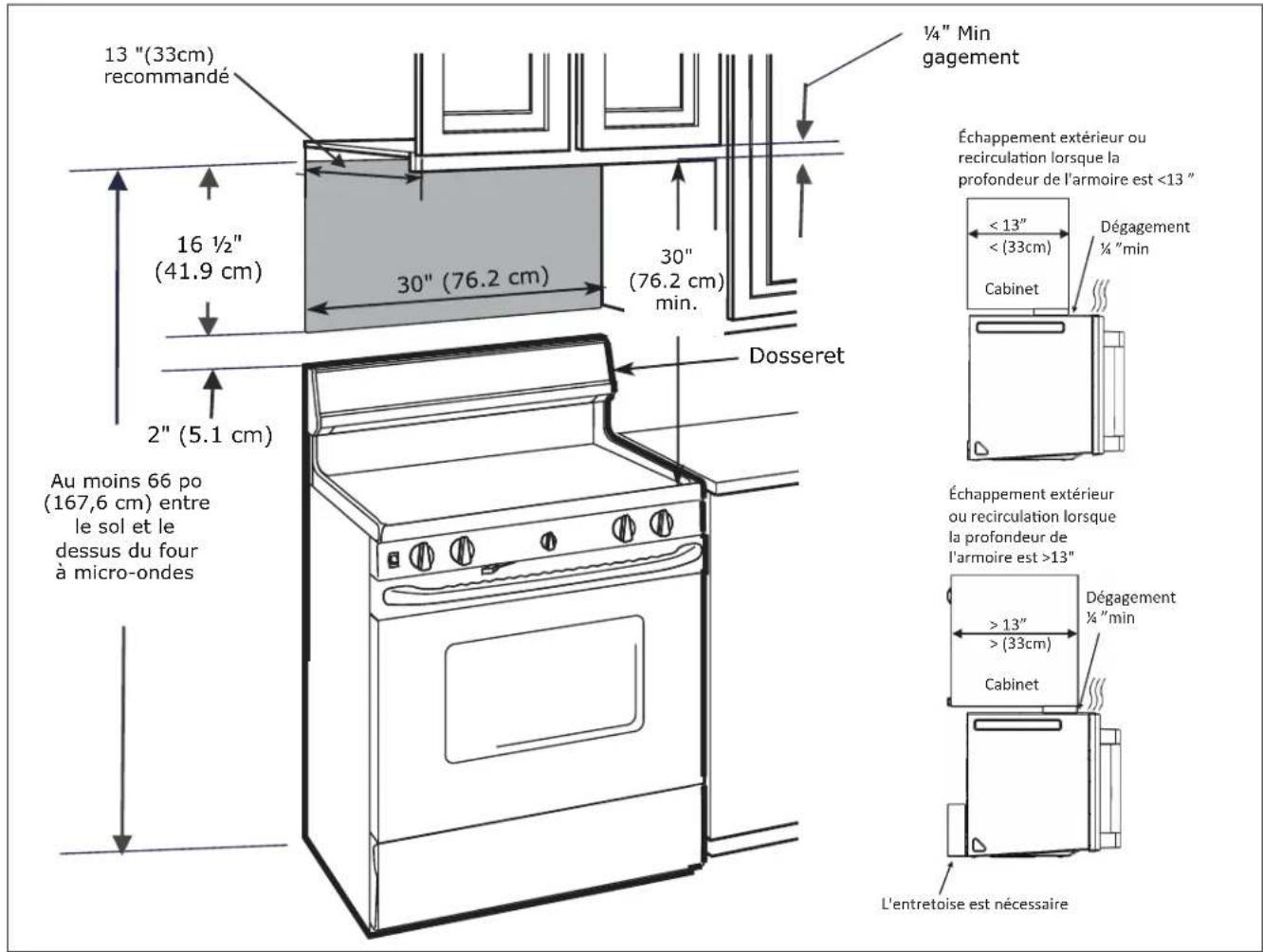

13 " (33cm) recommandé 16 ½" (41.9 cm) 30" (76.2 cm) 30" (76.2 cm) min. ½" Min gagement Dosseret 2" (5.1 cm) Au moins 66 po (167,6 cm) entre le sol et le dessus du four à micro-ondes Échappement extérieur ou recirculation lorsque la profondeur de l'armoire est <13 " < 13" < (33cm) Dégagement ¼" min Cabinet Échappement extérieur ou recirculation lorsque la profondeur de l'armoire est >13" > 13" > (33cm) Dégagement ¼" min Cabinet L'entretoise est nécessaire

• Il faut un espace d au moins 30 po (76,2 cm) entre les armoires, sans obstructions.
• Si l'évacuation de l'air de votre four à micro-ondes s'effectue vers l'extérieur, consultez la section « Évacuation de la hotte pour la préparation du conduit d'évacuation ».
• Lorsque vous installez le four à micro-ondes sous des armoires dont le fond est lisse et plat, suivez attentivement les instructions du gabarit pour armoire supérieure concernant le d gagement du cordon d'alimentation.
• Comme un guide d'installation, voir page 62 pour l information de gabarit montage.
• Si la profondeur du armoire incluant les portes du armoire est plus de 13, po alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/ admission d'air.

1 INSTALLATION DE LA PLAQUE DE MONTAGE

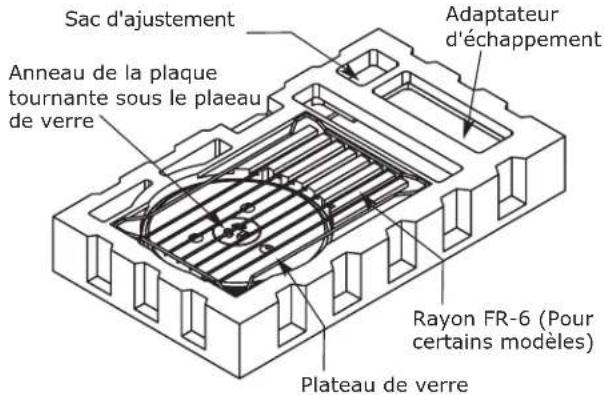

A. ENLEVER LE FOUR À MICRO-ONDES DU CAR-TON/ENLEVER LE PLATEAU DE MONTAGE

1. Enlevez les instructions de l'installation, utilisez et prenez soin, adaptateur d'échappement, anneau de la plaque tournante, rayon, filtres, plateau de verre et le petit sac de matériel. N'enlevez pas le polysty- rène protégeant l'avant du four.

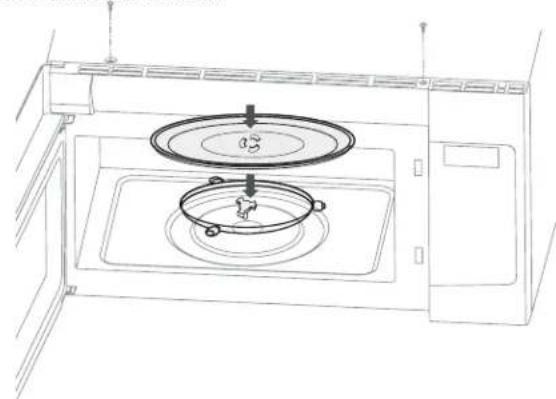

Sac d'ajustement Anneau de la plaque tournante sous le plaeau de verre Adaptateur d'échappement Rayon FR-6 (Pour certains modèles) Plateau de verre

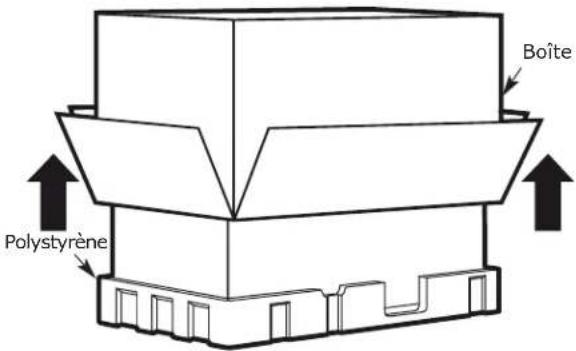

1. Repliez complètement les quatre rabats contre les côtés de la boîte. Ensuite, retournez le four et la boîte avec précaution. Le four devrait reposer sur le polystyrène.

Boîte Polystyrene

1. Tirez la boîte vers le haut pour dégager le four.
2. Coupez le centre du sac en plastique pour retirer la plaque de montage

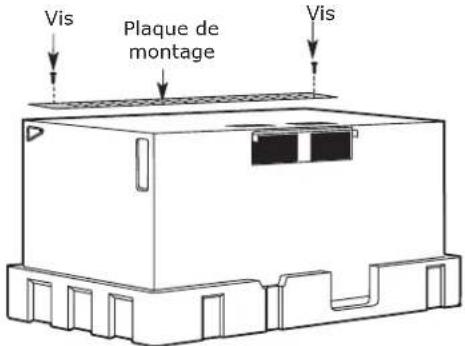

Vis Plaque de montage Vis

1. Enlevez les vis de la plaque de montage. Cette plaque sera utilisée comme gabarit pour le mur arrière et pour le montage. Remettez en place les vis retirées préalablement.

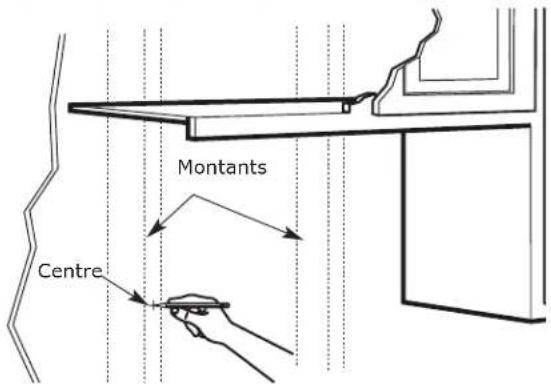

B. LOCALISATION DES MONTANTS

1. Localisez les montants en utilisant une des méthodes suivantes :

A. Localisateur de montant - dispositif magnétique permettant de localiser les clous. B. Utilisez un marteau pour frapper légèrement sur la surface de montage jusqu'à ce que vous n'entendiez plus un son creux. Cela signifie que vous avez trouvé un montant.
2. Après avoir localisé le(s) montant(s), trouvez-en le centre en sondant le mur à l'aide d'un petit clou afin de trouver les rebords du montant. Puis faites une marque à mi-chemin entre les deux bords. Le centre de tout montant adjacent doit se trouver à 16 po (40,6 cm) ou 24 po (61 cm) de cette marque.

1. Tracez une ligne verticale marquant le milieu des montants.

LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ À AU MOINS UN MONTANT DU MUR.

C. ÉTABLISSEMENT DE L'EMPLACEMENT DE LA PLAQUE MURALE SOUS VOTRE ARMOIRE

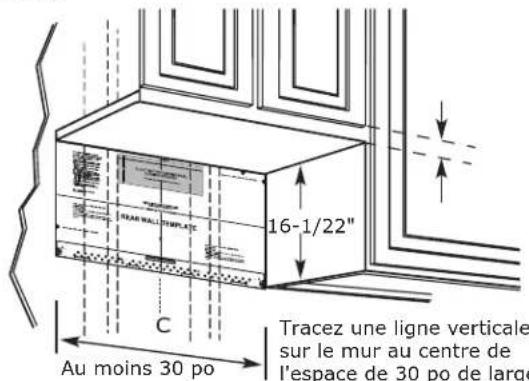

Emplacement de la plaque - sous une armoire à fond plat

16-1/22" Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large Au moins 30 po

Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large. Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le bas de l'armoire.

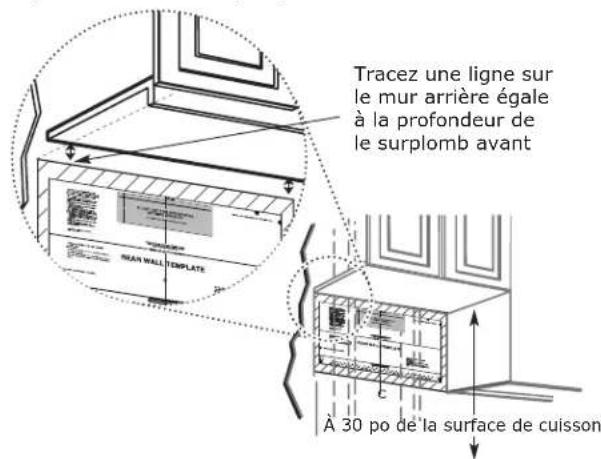

Emplacement de la plaque - sous une

Tracez une ligne sur le mur arrière égale à la profondeur de le surplomb avant À 30 po de la surface de cuisson

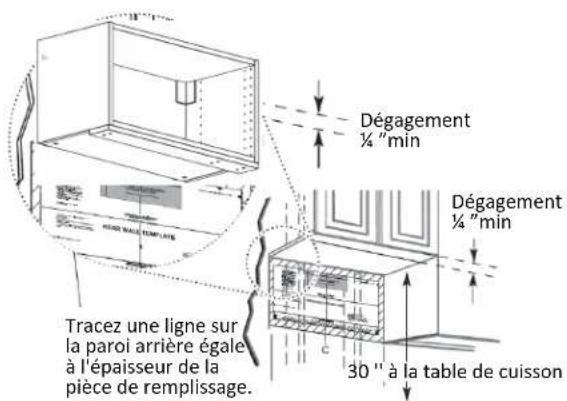

Position de la plaque sous l'armoire plate lisse avec pièce de remplissage

Dégagement 1/4 "min" Tracez une ligne sur la paroi arrière égale à l'épaisseur de la pièce de remplissage. 30" à la table de cuisson Dégagement 1/4 "min"

FR

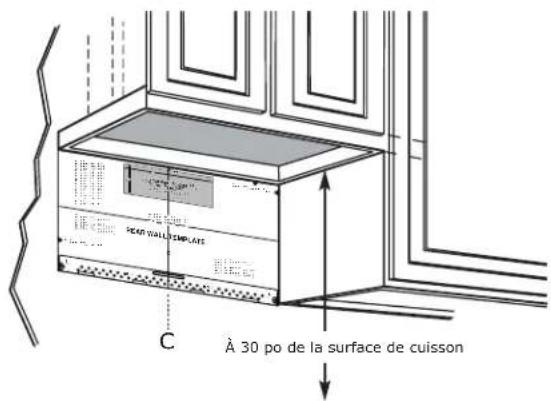

Emplacement de la plaque - sous une armoire dotée d'un rebord

HEAT WALL TEMPLATE À 30 po de la surface de cuisson C

Vos armoires peuvent être dotées de garnitures décoratives qui entravent l'installation du micro-ondes. Enlevez l'élément décoratif pour installer convenablement le four à micro-ondes et pour vous assurer qu'il est de niveau.

LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU.

Utilisez un niveau pour vous assurer que le fond de l'armoire est de niveau.

Si les armoires sont dotées uniquement d'un rebord avant, sans rebord sur les côtés ou à l'arrière, installez la plaque de montage plus bas, à la même distance que le rebord avant de l'armoire. Ainsi, le four sera de niveau.

1. Mesurez la hauteur intérieure du rebord avant de l'armoire.

2. Tracez une ligne horizontale sous le fond de l'armoire, sur le mur arrière à une distance équivalente à la longueur intérieure du rebord avant de l'armoire.

3. Pour l'installation sous une armoire dotée d'un rebord avant uniquement, alignez les languettes de montage sur cette ligne horizontale, sans qu'elles touchent le fond de l'armoire, tel que décrit à l'étape D.

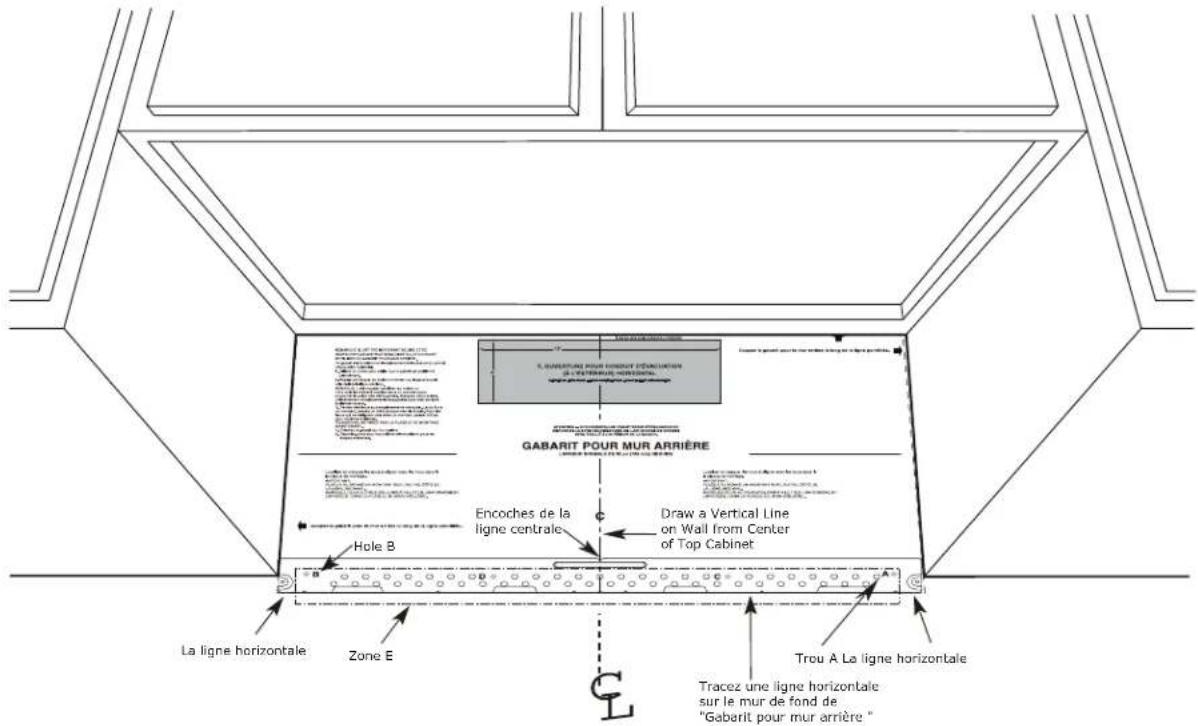

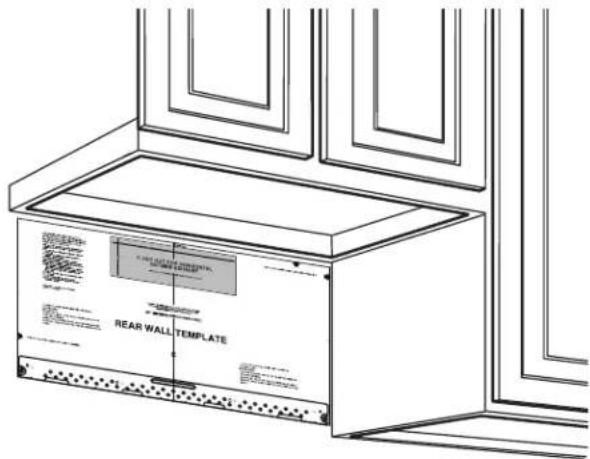

D. ALIGNEMENT DE LA PLAQUE MURALE

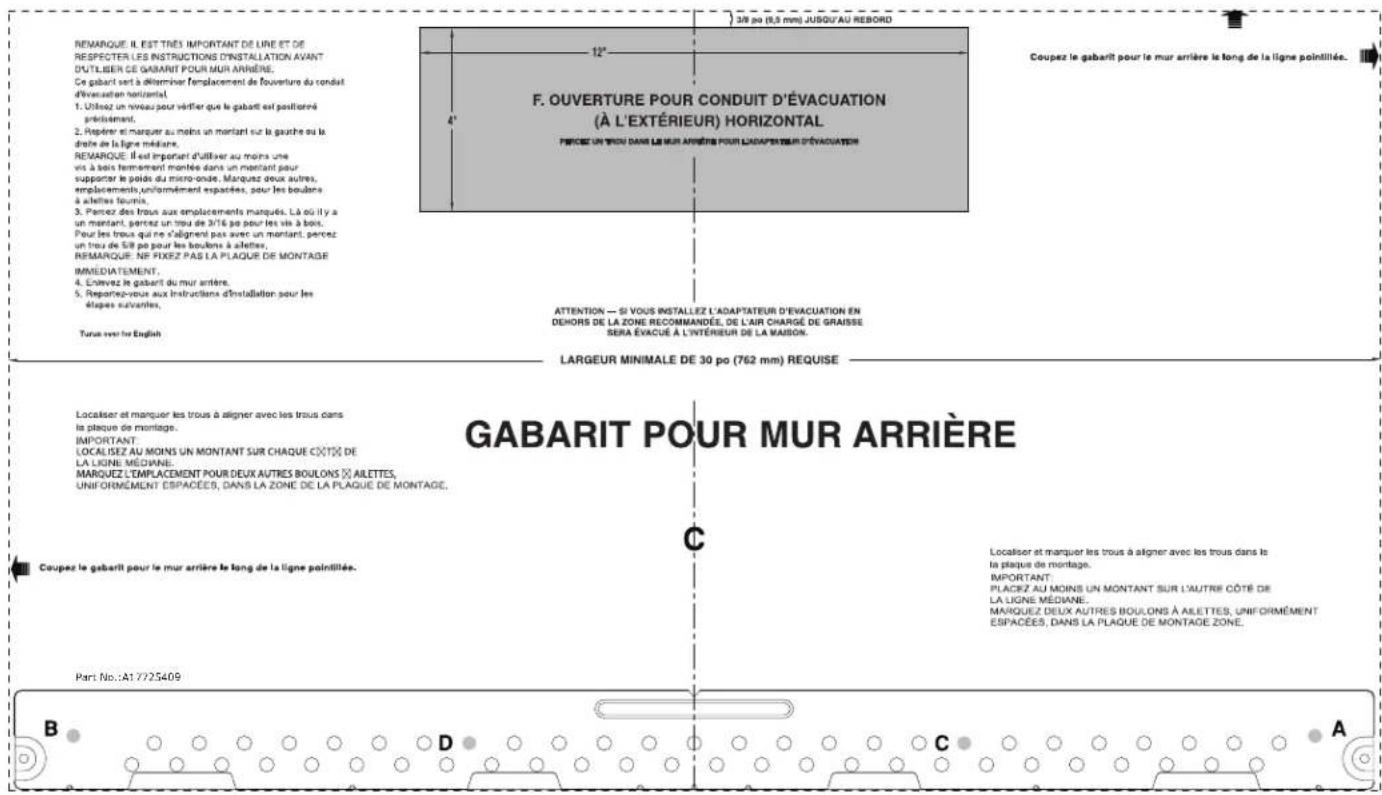

GABARIT POUR MUR ARRIÈRE L'QUARTILLI PAR MUR ECONUT FÉRUCATION A L'ATÉRINUS HORIZONTAL PAR MUR ET DE LA L'ATÉRINUS HORIZONTAL GABARIT POUR MUR ARRIÈRE Encoches de la ligne centrale Draw a Vertical Line on Wall from Center of Top Cabinet Hole B La ligne horizontale Zone E Trou A La ligne horizontale Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière"

ATTENTION : Portez

des gants pour éviter de vous blesser sur les bords coupants.

1. Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large.

2. Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière".

3. Trouvez un clou du mur dans la zone "E" du plateau de montage, reférez-vous à la section 1B. Trouver les clous du mur.

4. Pour attacher le plateau du montage dans le clou forez un trou de 3/16 po dans le clou en bois. Forez un trou de 5/8 po pour le verrou d'interrupteur à bascules dans un autre emplacement (Trou A ou Trou B).

REMARQUE : NE FIXEZ PAS LA PLAQUE DE MON- TAGE MAINTENANT.

REMARQUE : Les trous A et B sont à l'int rieur de la zone E. Si aucun des trous A et B ne se trouve dans un montant, trouvez un montant dans la zone E et tracez un cinquième cercle pour l'aligner sur un montant. Il est important qu'au moins une vis à bois soit fixée soli-dement dans un montant pour soutenir le poids du four à microondes. Mettez la plaque de montage de côté.

2 TYPES D'INSTALLATION (Choisissez A, B ou C)

Ce four à micro-ondes est conçu pour s'adapter aux trois types d'évacuation suivants :

A. Évacuation à l'extérieur par le dessus (conduit vertical)
B. Évacuation à l'extérieur par l'arrière (conduit horizontal)
C. Recyclage (sans conduit)

REMARQUE : Ce four à micro-ondes est équipé à l'usine en vue d'une Recyclage.

Choisissez le type d'évacuation approprié à votre installation et rendez-vous à cette section.

Sur les modèles conçus pour le recyclage d'air, un filtre à charbon jetable est installé en usine pour retenir la fumée et les odeurs.

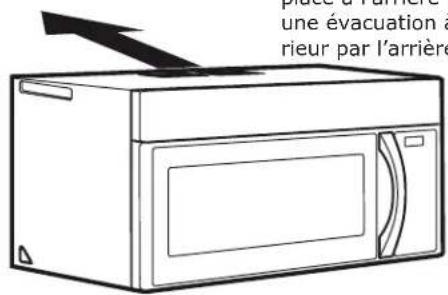

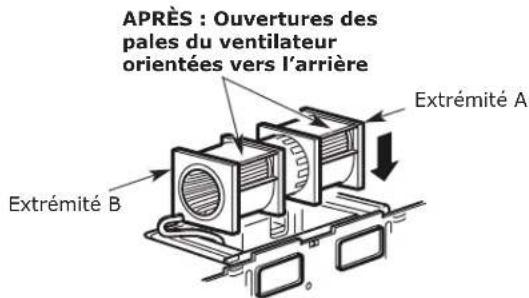

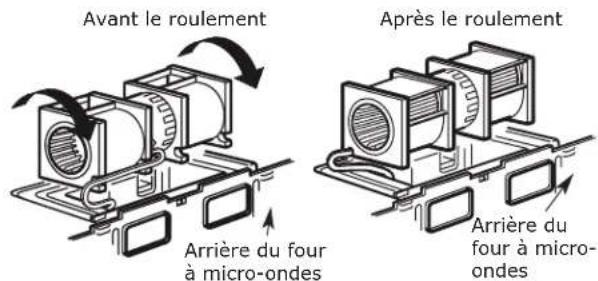

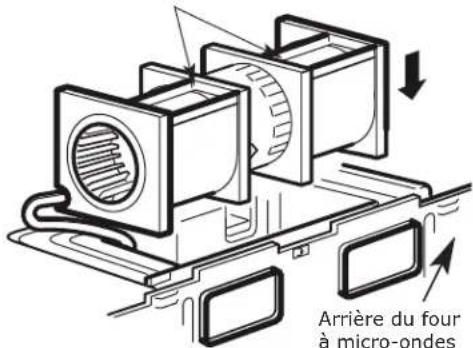

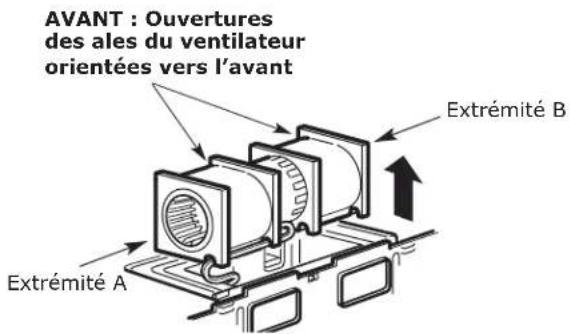

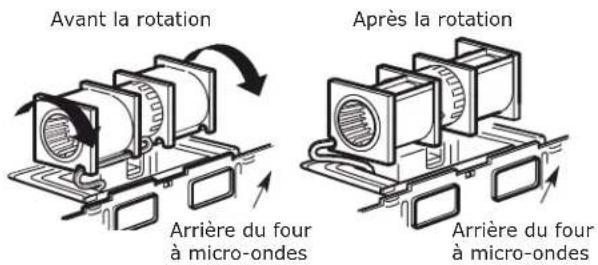

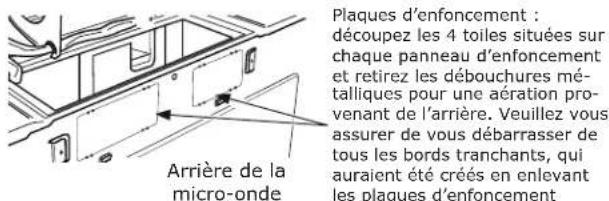

B. ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (CONDUIT VERTICAL)

une évacuation à rieur par l'arrière

Consultez la page 54

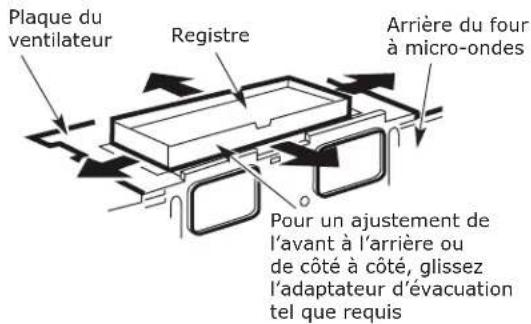

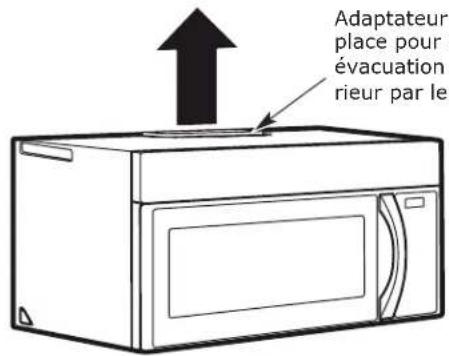

C. ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (CONDUIT VERTICAL)

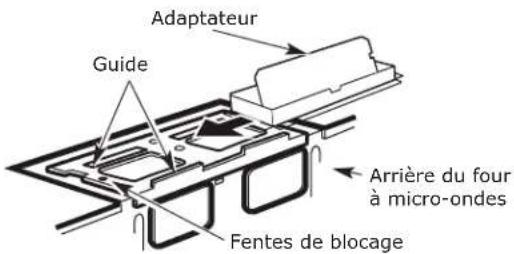

Adaptateur place pour évacuation rieur par le

Consultez la page 57

REMARQUE : Ne lisez les pages 54-60 suivantes que si vous décidez d'évacuer l'air du ventilateur à l'extérieur. Si vous décidez de recycler l'air dans la pièce, rendez-vous à la page 48.

A. RECYCLAGE D'AIR (évacuation sans conduit)

VUE D'ENSEMBLE DE L'INSTALLATION

C1. Fixation de la plaque de montage au mur
C2 Préparation de l'armoire supérieure
C3. Vérification de l'plaque du ventilateur
C4. Installation du four à micro-ondes
C5. Installation ou changemeut du filtre à charbon

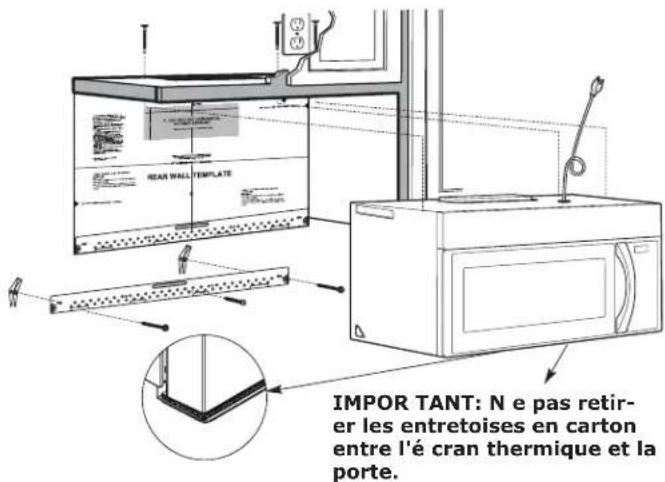

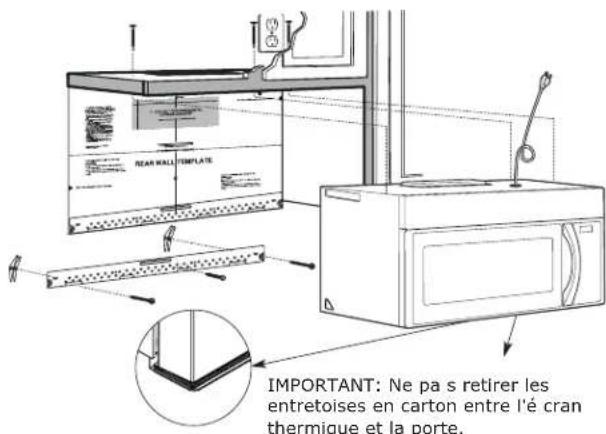

REMARQUES IMPORTANTES :

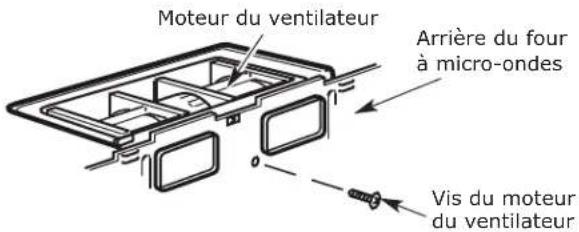

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

NE PA S retirer les entretoises en carton entre l'é cran thermique et la porte. IMPORTANT: NE pa s retirer les entretoises en carton entre l'é cran thermique et la porte.

FR

A1. FIXATION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

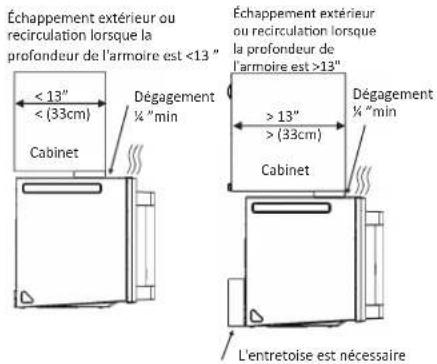

REMARQUE: Si la profondeur du armoire incluant les portes du armoire est plus de 13", alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/admission d'air.

Échappement extérieur ou recirculation lorsque la profondeur de l'armoire est <13 " < 13" < (33cm) Dégagement ½ "min" Cabinet Echappement extérieur ou recirculation lorsque la profondeur de l'armoire est >13" > 13" > (33cm) Dégagement ½ "min" Cabinet L'entretoise est nécessaire

1. Enlevez les écrous à ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

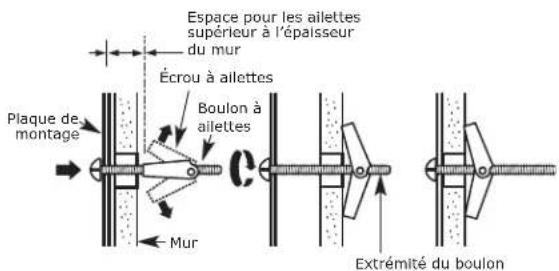

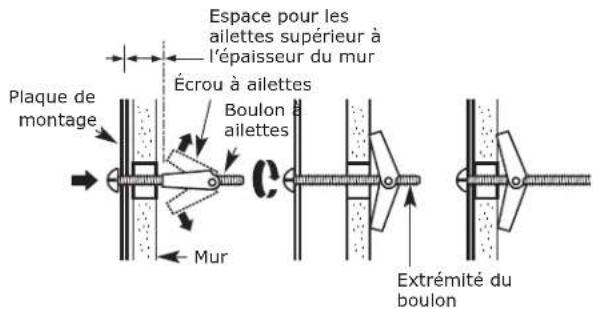

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Plaque de montage Boulon à ailettes Mur Extrémité du boulon

1. Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE : Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION : Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

1. Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

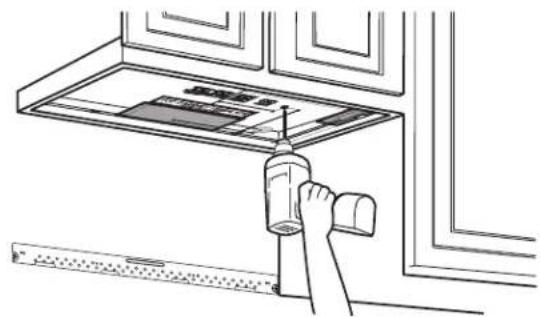

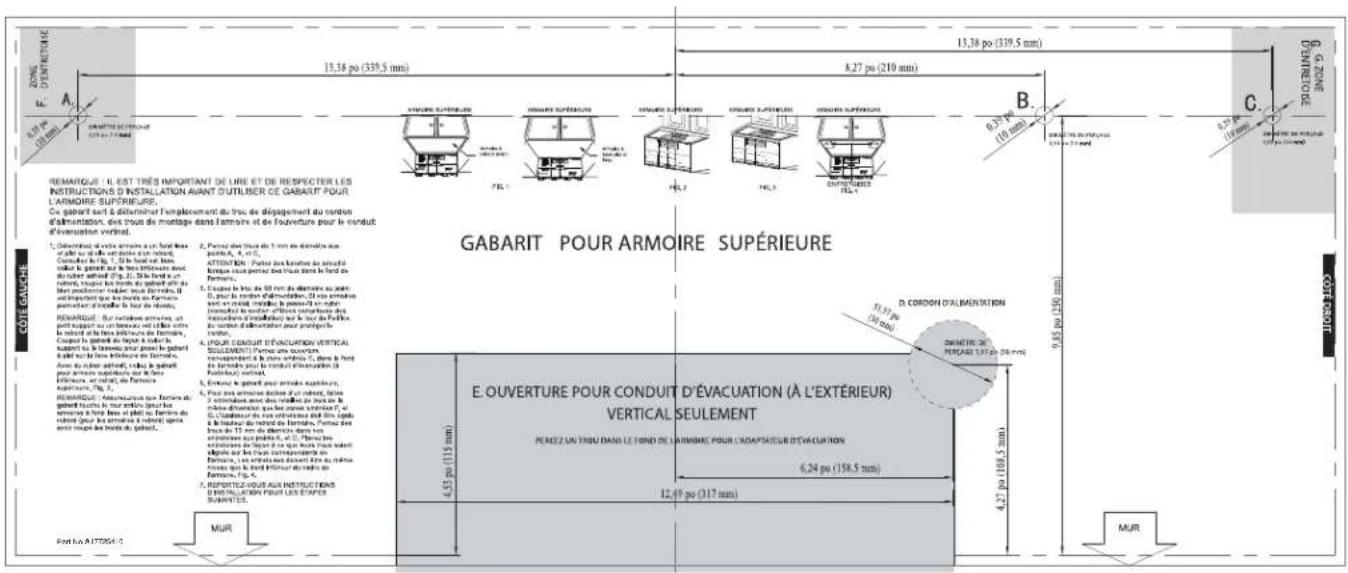

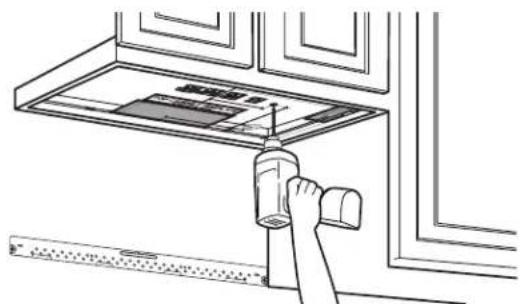

A2. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.

REMARQUE : Ajustez correctement le haut du gabarit si le micro-ondes devient espacé du mur à cause de la profondeur du armoire (incluant les portes du armoire) de plus de 13".

- Percez les trous, en suivant les instructions du GABA-RIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION : Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

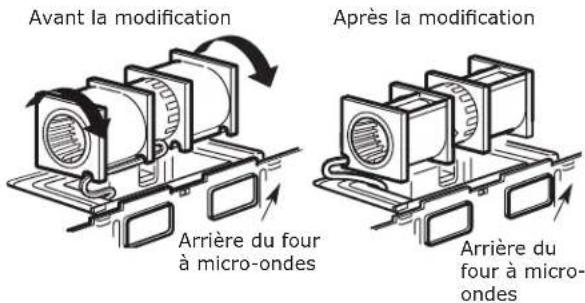

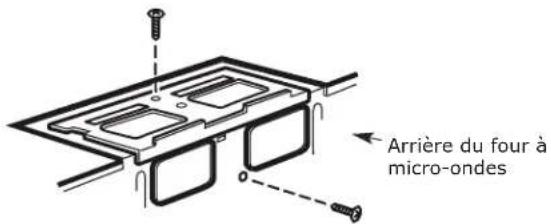

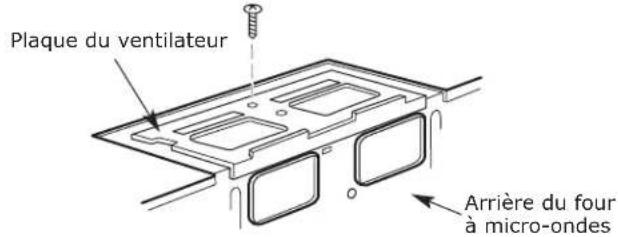

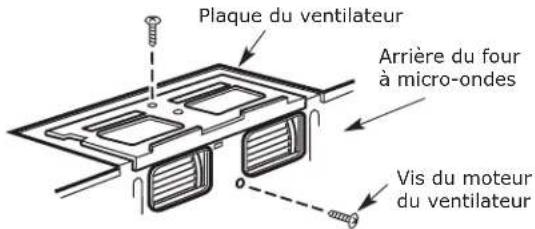

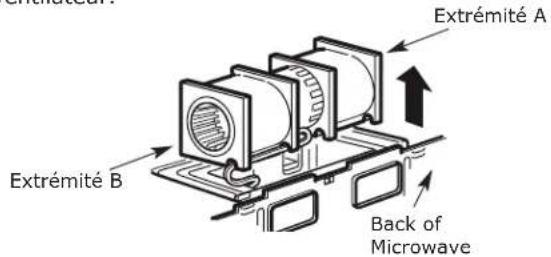

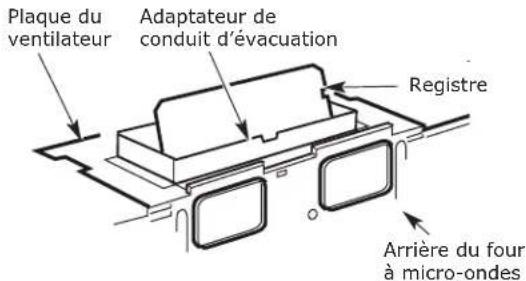

A3. VÉRIFICATION DE L'PLAQUE DU VENTILATEUR

Plaque du ventilateur

• Placez le four à micro-ondes en position debout, le dessus de l'appareil sur le dessus.
• Inspectiez pour affirmer le ventilateur metal est installez dans la cavité.

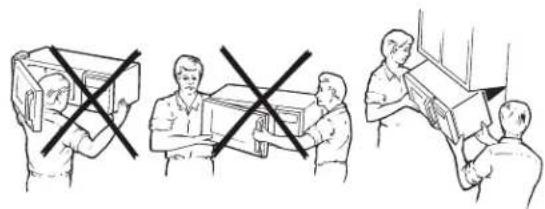

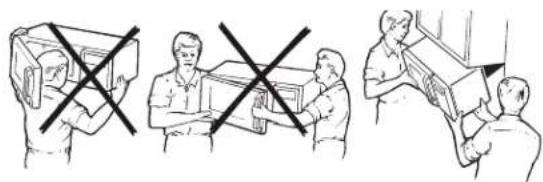

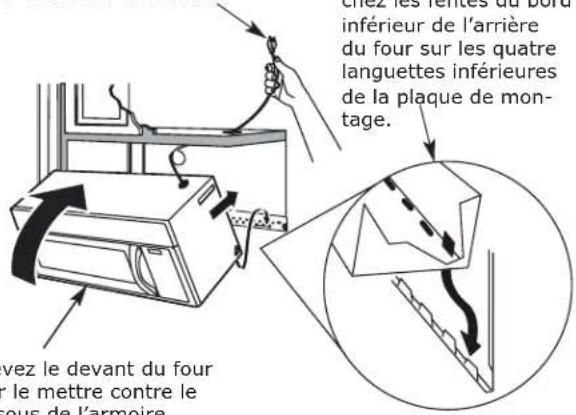

A4. INSTALLATION DU FOUR A MICRO-ONDES

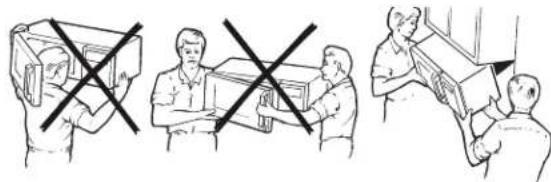

DIMPORTANT : Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE : Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE : Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises. IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

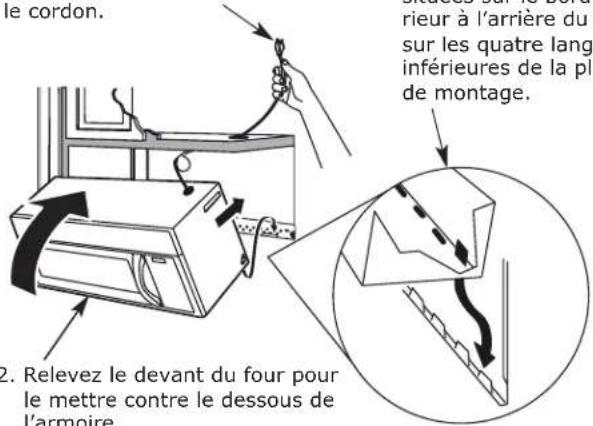

REMARQUE : Lors de

l'installation du four à micro-ondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

chez les fêtes du bord inférieur de l'arrière du four sur les quatre languettes inférieures de la plaque de mont- age. vez le devant du four er le mettre contre le sous de l'armoire.

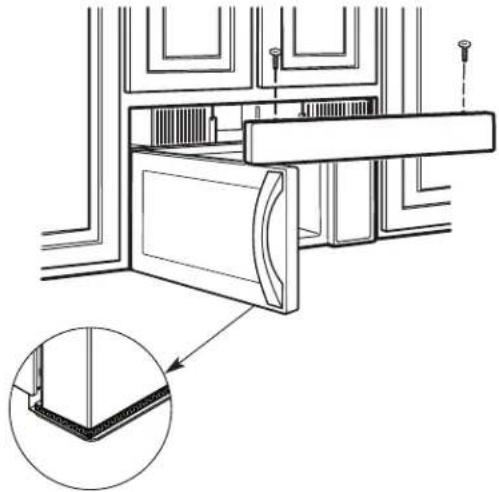

1. Relevez le devant du four pour le mettre contre le dessous de l'armoire.

2. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

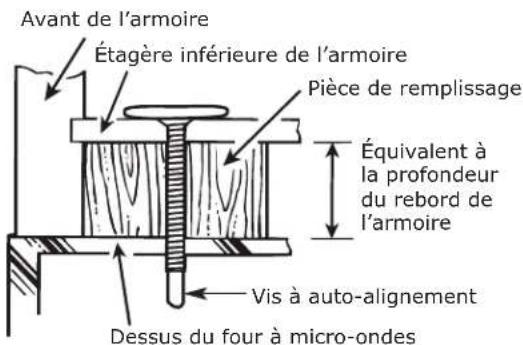

Avant de l'armoire

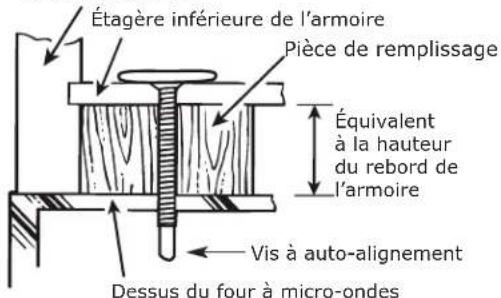

Étagère inférieure de l'armoire Pièce de remplissage Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

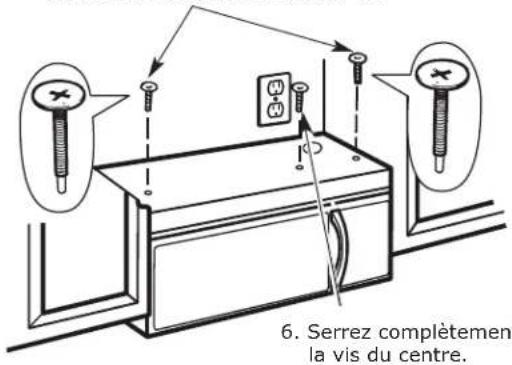

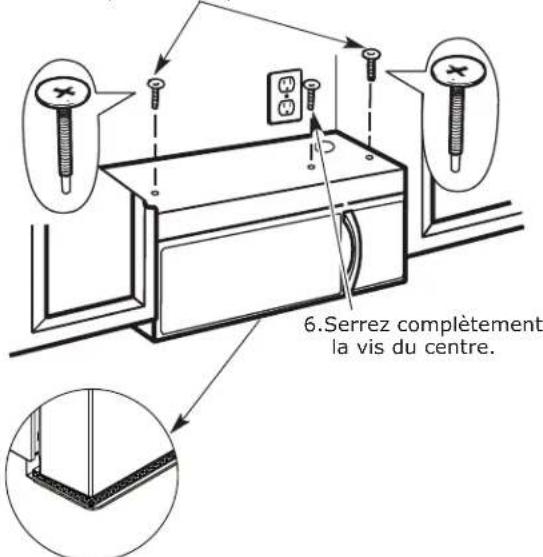

1. Fixez le four à micro-ondes à l'armoire supérieure.

2. Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

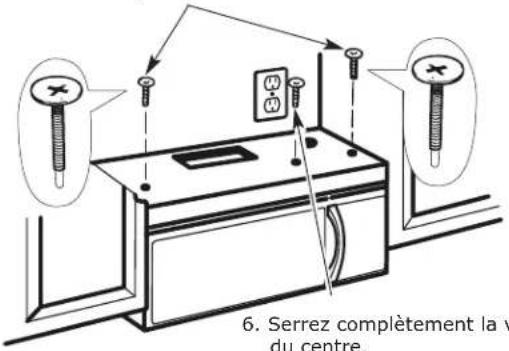

6. Serrez complètement la vis du centre.

1. Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

1. Installez les filtres. Consultez le Conseils et instructions emballé avec le four.

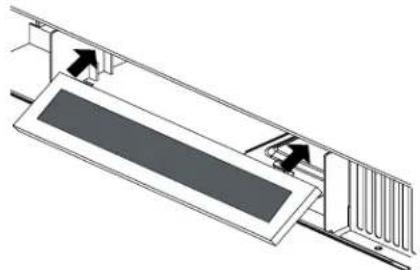

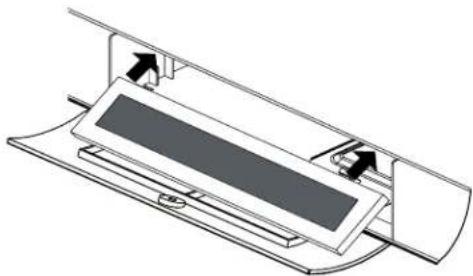

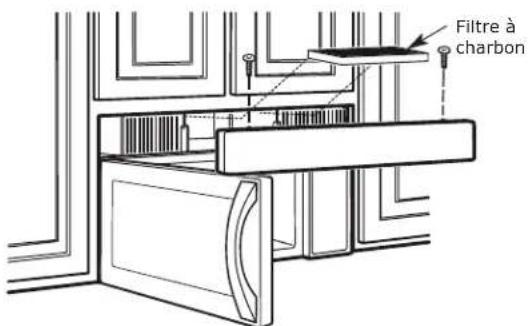

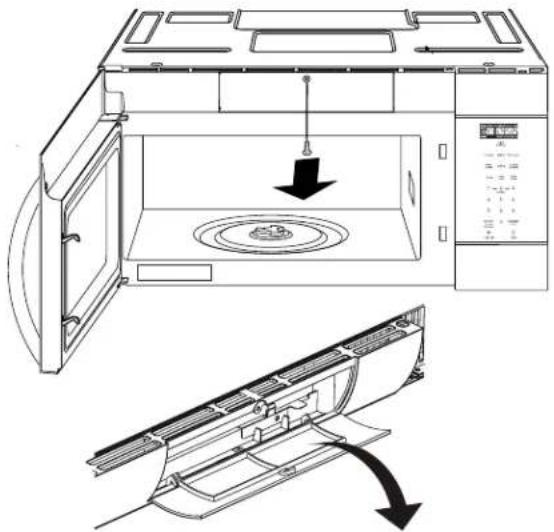

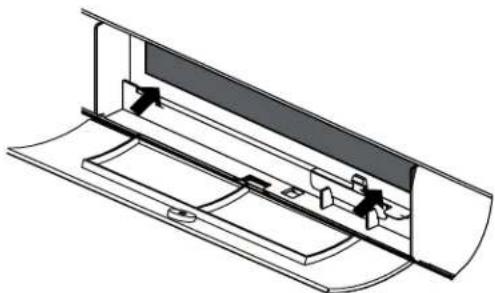

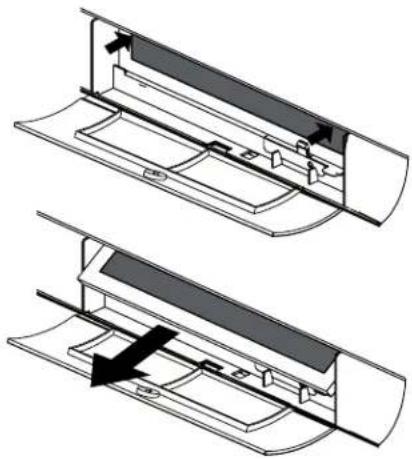

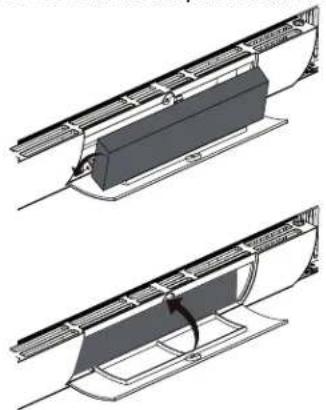

A5. INSTALLATION OU CHANGEMENT DU FILTRE À CHARBON (LAGAN and MEDELNIVÅ)

REMARQUE : Le filtre à charbon de bois est installé d'usine dans UPPSEENDE. Reférez-vous à Conseils et instructions pour voir si le vôtre est installé d'usine et pour l'information de remplacement.

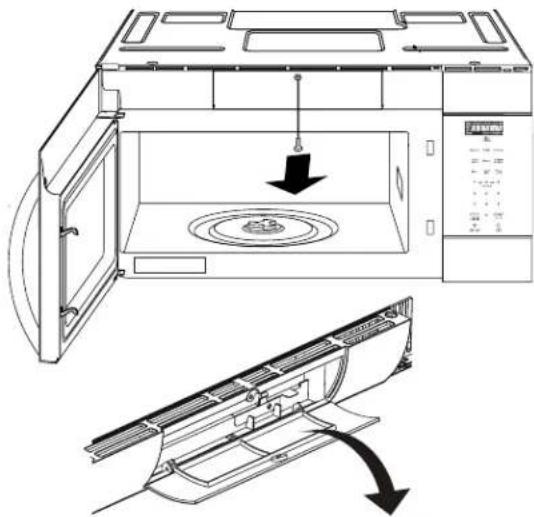

Pour le modèle sans la porte d'accès au filtre de recirculation, suivez ces étapes pour remplacer ou installer un filtre à charbon de bois.

A5.1 Débranchez le four à micro-ondes ou déconnectez l'alimentation.

A5.2 Ouvrez la porte du mirco-ondes et enlevez les deux vis de montage du tuyau localisés en haut du micro-ondes utilisant un #1 pilote de vis Phillips.

Filtre à charbon

A5.3 Déballez le filtre à charbon en poussant le haut du filtre vers l'intérieur, puis retirez-le de l'appareil.

FR

A5.4 Glisser le haut du nouveau filtre à charbon dans le haut de la cavité du filter.

A5.5 Appuyez sur le fond du filtre à charbon pour le placer dans la position correcte.

A5.6 Réinstallez le tuyau en faisant glisser l'arrière du tuyau en place. Poussez le haut du tuyau en position et faites le bien glisser en pace. Replacez les deux vis de montage du tuyau localisés en haut du mirco-ondes utilisant un #1 pilote de vis Phillips.

A5.7 Fermez la porte du micro-ondes. Branchez le four à microondes ou reconnectez l'alimentation.

IMPORTANT : Retirer les entretoises en carton entre l'é cran thermique et la porte.

A6. INSTALLATION OU CHANGEMENT DU FILTRE À CARBONE (OTRFILTER1)(OPTIONNEL)

A6.1 Déballez le filtre filtre à charbon (OTRFILTER1) et secouez-le p our retirer tout résidu de charbon.
A6.2 À l'aide d'un tournevis cruciforme Phillips, dévissez la porte du comparti m e nt du filtre à charbon (OTRFILTER1).
A6.3 Ouvrez la porte du compartiment du filtre.

A6.4 Tirez l'ancien filtre à charbon (OTRFILTER1) (le cas échéant) hors de l'appareil pour l'enlever.

A6.5 Placez le nouveau filtre à charbon dans la fente derrière la porte à un angle jusqu'à ce qu'elle soit droite et solidement placé dans le conduit.

A6.6 Veillez à ce que le filtre à charbon (OTRFILTER1) soit bien encastré et à la verticale. Fer mez la porte et revissez les vis. Votre filtre à charbon (OTRFILTER1) est prêt à l'emploi.

A7. PORTE D'ACCÈS AU FILTRE FILTRE AU CHARBON (UPPSEENDE)

REMARQUE : le filtre à charbon est installé en usine sur UPPSEENDE. Reportez-vous à la section Conseils et instructions pour savoir si le vôtre est installé en usine et pour obtenir des informations sur le remplacement.

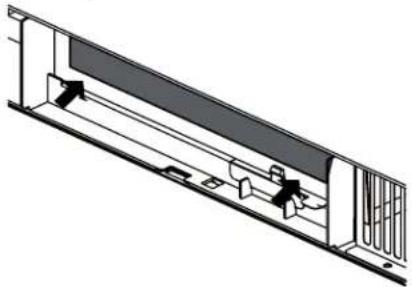

A7.1 Retirez le filtre à charbon en poussant le haut du filtre vers l'intérieur, puis retirez-le de l'appareil.

A7.2 Faites glisser le haut du nouveau filtre à charbon dans le haut de la cavité du filtre.

A7.3 Appuyez sur le bas du filtre à charbon pour le positionner correctement.

A7.4 Fermez la porte d'accès, serrez la vis et le filtre à charbon est prêt à être utilisé.

3. INSTRUCTIONS POUR L'INSTALLATION EXTERIEURE DE CODUITS D'ECHAPPEMENT.

REMARQUE : Si vous devez installer des conduits, notez que la longueur totale du conduit rectangulaire de 3-1/4 po x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm)/6 po (15,2 cm) de diamètre ne doit pas être supérieure à 120 pi (36,5m) de longueur équivalente.

L'évacuation vers l'extérieur requiert un CONDUIT D'ÉVACUATION POUR HOTTE. Lisez attentivement ce qui suit.

REMARQUE : Il est important que l'évacuation soit installée en en utilisant le chemin le plus direct et avec le moins de coudes possible. Cela assure une bonne évacuation et aide a prévenir les blocages. Assurez-vous également que les registres bougent librement et que rien ne bloque les conduits.

Connexion d'échappement:

L'adaptateur d'échappement a été conçu pour s'accoupler avec une canalisation rectangulaire standard de 3 1/4 x 10 po (8.2 x 25,4 cm). Si une canalisation ronde est recquise, un adaptateur de transition rectangulaire-rond doit être utilisé. Une canalisation de diamètre 5

Longueur maximale du conduit:

Pour une circulation d'air satisfaisante, la longueur totale du conduit rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm) / 6 po (15,2 cm) de diamètre ne doit pas excéder une longueur équivalente à 120 pi (36,5m)

Les coudes, adaptateurs de transition, évents muraux ou de toiture, etc. offrent une résistance supplémentaire à la circulation de l'air et sont équivalents à une section de conduit droit plus longue que leur dimension réelle. Lorsque vous calculez la longueur totale du conduit, ajoutez les longueurs équivalentes de tous les adaptateurs de transition et des coudes, ainsi que la longueur de toutes les sections de conduit droit. Vous trouverez dans le tableau ci-dessous la longueur équivalente approximative en pieds et en mètres de certains types de conduits.

PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE x NOMBRE UTILISÉ =	LONGUEUR ÉQUIVALENTE
	Adaptateur de transition*	5 pi (1,5 m) x () = pi ou m
	Évent mural 40 pi (12,2 m) x () = pi ou m
	Coude de 90° 10 pi (3 m) x () = pi ou m
	Coude de 45° 5 pi (1,5 m) x () = pi ou m
	Coude de 90° 25 pi (7,6 m) x () = pi ou m
	Coude de 45° 5 pi (1,5 m) x () = pi ou m
	Évent de toiture 24 pi (7,3 m) x () = pi ou m
	Conduit droit rond de 6 po (15,2 cm) ou rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm)	1 pi (0,3 m) x () = pi ou m
Longueur totale = pi ou m
* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger. Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.

CANALISATION D'ECHAPPEMENT EXTERNE

ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

	PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE	NOMBRE X UTILISÉ	=	LONGUEUR ÉQUIVALENTE
		Évent de toiture	24 pi (7,3 m)	x (1)	=	24 pi (7,3 m)
		Conduit droit de 12 pi (3,6 m) (rond de 6 po/15,2 cm)	12 pi (3,6 m) x (1)		=	12 pi (3,6 m)
		Adaptateur de transition*	5 pi (1,5 m) x (1)		=	5 pi (1,5 m)
	Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.				Longueur totale =	41 pi (12,5 m)
	* IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.

ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (EXEMPLE SEULEMENT)

Le tableau suivant décrit un exemple d'installation de conduit.

	PIÈCES DE CONDUIT		LONGUEUR ÉQUIVALENTE x NOMBRE UTILISÉ =	LONGUEUR ÉQUIVALENTE
		Évent mural 40 pi (12,2 m) x (1) = 40 pi (12,2 m)
		Conduit droit de 3 pi (0,91 m) (rectangulaire 1/4 x 10 po/ 8,2 x 25,4 cm)	3 pi (0,9 m) x (1) = 3 pi (0,9 m)
		Coude de 90° 10 pi (3 m) x (2) = 20 pi (6 m)
	Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte. Longueur totale = 63 pi (19,2 m)
	* REMARQUE : Dans le cas d'une évacuation par l'arrière, veillez à aligner le conduit d'évacuation sur les espaces entre les montants, ou à préparer le mur au moment de la construction en laissant assez d'espace entre les montants pour recevoir le conduit.

B ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (Conduit horizontal)

VUE D'ENSEMBLE DE L'INSTALLATION

B1. Préparation du mur arrière
B2. Enlèvement de l'plaque du ventilateur
B3. Fixation de la plaque de montage au mur
B4. Préparation de l'armoire supérieure
B5. Ajustement du ventilateur
B6. Installation du four à micro-ondes

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu'ils ne sont pas coincés.

REAR WALL TEMPLATE IMP ORTANT: Ne pas retirer les entretoises en carton entre l'é cran thermique et la porte.

B1. PREPARATION DU MUR ARRIERE POUR L'EVACUATION A L'EXTÉRIEUR PAR L'ARRIÈRE

Vous devez percer une ouverture dans le mur arrière pour l'évacuation à l'extérieur.

• Lisez les instructions figurant sur le GABARIT POUR MUR ARRIÈRE.
  • Collez-le au mur arrière.
• Percez l'ouverture en suivant les instructions sur le GABARIT POUR MUR ARRIÈRE.

FR

B2. ENLÈVEMENT DE L'PLAQUE DU VENTILATEUR

Enlevez et conservez la vis qui retient la plaque du ventilateur au four à micro-ondes. Soulevez la plaque du ventilateur.

Plaque du ventilateur Arrière du four à micro-ondes

B3. FIXATION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1. Enlevez les écrous à ailettes des boulons.

2. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/4 po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Boulon à ailettes Plaque de montage Mur Extrémité du boulon

1. Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE : Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION : Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

1. Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

B4. UTILISATION DU GABARIT POUR ARMOIRE SUPÉRIEURE POUR LA PRÉPARATION DE L'ARMOIRE SUPÉRIEURE

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

B5. ADAPTATION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE

1. Enlevez et conservez la vis qui retient le moteur du ventilateur au four à micro-ondes.

Moteur du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

1. Enlevez délicatement l'ensemble du ventilateur. Les fils seront assez longs pour vous permettre d'ajuster la position du ventilateur.

AVANT : Ouvertures des ales du ventilateur orientées vers l'avant Extrémité B Extrémité A

1. Tournez le moteur de 90°.

Avant la rotation Après la rotation Arrière du four à micro-ondes Arrière du four à micro-ondes

1. Retournez l'ensemble du ventilateur dans le sens contraire des aiguilles d'une montre, sur 180°.

Avant la rotation Après la rotation

Arrière du four à micro-ondes Arrière du four à micro-ondes

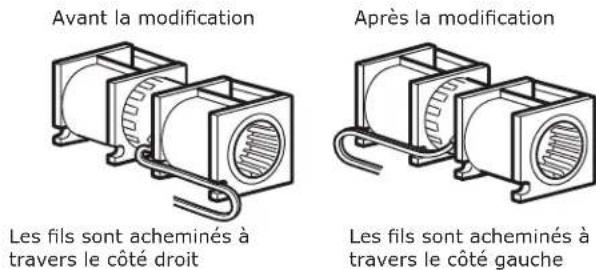

1. Enlevez délicatement les fils des encoches. Replacez les fils dans les encoches de l'autre côté de l'ensemble du ventilateur.

Avant la modification Après la modification Les fils sont acheminés à travers le côté droit Les fils sont acheminés à travers le côté gauche

1. Tournez le moteur de 90° afin que les ouvertures des pales du ventilateur soient orientées vers l'arrière du four à micro-ondes.

Avant le roulement Après le roulement Arrière du four à micro-ondes Arrière du four à micro-ondes

1. Retirez les plaques d'enfoncement à l'arrière par le biais de ciseaux (à tôle). (Pour certains modèles)

Plaques d'enfoncement : découpez les 4 toiles situées sur chaque panneau d'enfoncement et retirez les débouchures mé- talliques pour une aération pro- venant de l'arrière. Veuillez vous assurer de vous débarrasser de tous les bords tranchants, qui auraient été créés en enlevant les plaques d'enfoncement Arrière de la micro-onde

1. Replacez l'ensemble du ventilateur dans l'ouverture.

APRÈS : Ouvertures des pales du ventilateur orientées vers l'arrière Extrémité A Extrémité B

ATTENTION : Ne tirez pas sur les fils de l'ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu'il sont fixés solidement.

REMARQUE : Les ouvertures de l'ensemble du ventilateur doivent correspondre aux ouvertures de ventilation à l'arrière du four à micro-ondes.

1. Fixez l'ensemble de ventilateur au four à micro-ondes en utilisant la vis d'origine.

Plaque du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

1. Replacez la plaque du ventilateur au même endroit qu'avant avec la vis. Assurez-vous que la vis est bien serrée.

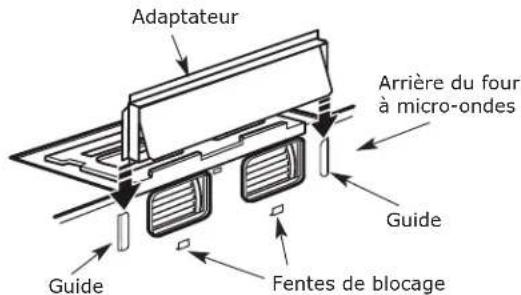

2. Fixez l'adaptateur d'évacuation à l'arrière du four enl le coulissant dans les guides situés au centre, à la partie supérieure arrière du four.

Adaptateur Arrière du four à micro-ondes Guide Guide Fentes de blocage

Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée sur le dessus et que le registre bouge librement.

B6. INSTALLATION DU FOUR À MICRO-ONDES

IMPORTANT : Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé. REMARQUE: Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT: Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis.

REMARQUE: Lors de l'installation du four à micro-ondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.

1. Soulevez le four, penchez-le vers l'avant et accrochez les fentes situées sur le bord inférieur à l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

le cordon. 2. Relevez le devant du four pour le mettre contre le dessous de l'armoire. dureur à l'arrière du sur les quatre lang inférieures de la pla de montage.

1. Relevez le devant du four pour le mettre contre le dessous de l'armoire.

2. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

Avant de l'armoire Étagère inférieure de l'armoire Pièce de remplissage Équivalent à la profondeur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

1. Fixez le four à micro-ondes à l'armoire supérieure.

2. Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

6.Serrez complètement la vis du centre.

1. Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

1. Installez les filtres. Consultez le Conseils et instructions emballé avec le four.

IMPORTANT : Retirer les entretoises en carton entre l'é cran thermique et la porte.

C ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (Conduit vertical)

VUE D'ENSEMBLE DE L'INSTALLATION

A1. Fixation de la plaque de montage au mur
A2. Préparation de l'armoire supérieure
A3. Ajustement du ventilateur
A4. Vérification du fonctionnement du registre
A5. Installation du four à micro-ondes
A6. Ajustement de l'adaptateur d'évacuation
A7. Connexion au conduit

REMARQUES IMPORTANTES :

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives
• Assurez-vous que les fils du moteur sont bien achemi-nés, fixés et qu'ils ne sont pas coincés.

REAR WALL TEMPLATE IMPORTANT: N e pas retirer les entretoises en carton entre l'é cran thermique et la porte.

C1. FIXATION DE LA PLAQUE DE MONTAGE AU MUR

Fixez la plaque au mur à l'aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.

1. Enlevez les écrous à ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à po (19 mm) sur chaque boulon.

Pour utiliser les boulons à ailettes :

Espace pour les ailettes supérieur à l'épaisseur du mur Écrou à ailettes Boulon à ailettes Plaque de montage Mur Extrémité du boulon

1. Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque.

REMARQUE : Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l'armoire et que les languettes de la plaque de montage touchent le dessous de l'armoire lorsque vous poussez la plaque contre le mur.

ATTENTION : Faites attention de ne pas vous pincer les doigts entre l'arrière de la plaque de montage et le mur.

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu'un trou suffisamment grand pour y faire passer le cordon d'alimentation et une ouverture assez grande pour l'adaptateur d'évacuation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban adhésif.
  • Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE.

ATTENTION : Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l'armoire.

C3. ADAPTATION DU VENTILATEUR DU FOUR À MICRO-ONDES POUR L'ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS

Plaque du ventilateur Arrière du four à micro-ondes Vis du moteur du ventilateur

FR

Enlevez la vis qui retient la plaque du ventilateur sur le four à micro-ondes. Enlevez et conservez la vis qui retient le moteur du ventilateur sur le four à micro-ondes.

1. Enlevez délicatement l'ensemble du ventilateur. Les fils seront assez longs pour vous permettre d'adapter le ventilateur.

Extrémité A Extrémité B Back of Microwave

1. Tournez le moteur de 90° afin que les ouvertures des pales du ventilateur orientées vers le haut.

Avant la modification Après la modification Arrière du four à micro-ondes Arrière du four à micro-ondes

1. Replacez l'ensemble du ventilateur dans l'ouverture.

APRÈS : Ouvertures des pales du ventilateur orientées vers le haut

Arrière du four à micro-ondes

ATTENTION : Ne tirez pas sur les fils de l'ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu'il sont fixés solidement.

1. Fixez l'ensemble de ventilateur au four à micro-ondes en utilisant la vis de l'étape 1. Assurez-vous que la vis est bien serrée.

2. Replacez la plaque du ventilateur en utilisant la vis de l'étape 1. Assurez-vous que la vis est bien serrée.

Arrière du four à micro-ondes

1. Fixez l'adaptateur d'évacuation en haut du plaque du ventilateur en le coulissant dans les guides situés, à la partie supérieure arrière du plaque du ventilateur.

Adaptateur Guide Arrière du four à micro-ondes Fentes de blocage

Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée et que le registre bouge librement.

C4. VÉRIFICATION DU FONCTIONNEMENT DU REGISTRE

Plaque du ventilateur Adaptateur de conduit d'évacuation Registre Arrière du four à micro-ondes

• Assurez-vous que le ruban adhésif qui retient le registre a été enlevé et que le registre bouge librement avant d'installer le four.
• Vous devrez effectuer les ajustements nécessaires pour vous assurer que le conduit du four est bien aligné sur le conduit d'évacuation du domicile après l'installation du four.

C5. INSTALLATION DU FOUR À MICRO-ONDES

IMPORTANT : Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte.

REMARQUE : Si vos armoires sont en métal, installez un passe-fil en nylon autour de l'orifice du cordon d'alimentation pour empêcher que le cordon soit coupé.

REMARQUE : Si le four est installé sous une armoire dotée d'un rebord avant, nous vous recommandons d'utiliser des entretoises.

IMPORTANT : Si vous n'utilisez pas d'entretoises, des dommages peuvent être causés au boîtier au moment du resserrage des vis.

REMARQUE : Lors de l'installation du four à microondes, faites passer le cordon d'alimentation à travers le trou situé dans le fond de l'armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3.

Ne coincez pas le cordon et ne vous en servez pas pour soulever le four.

1. Soulevez le four, penchez-le vers l'avant, et accrochez les fentes situées sur le bord inférieur à l'arrière du four sur les quatre languettes inférieures de la plaque de montage.

le bord inférieur à l'arri du four sur les quatre languettes inférieures o la plaque de montage. 2. Relevez le devant du four pour le mettre contre le des- sous de l'armoire.

1. Relevez le devant du four pour le mettre contre le dessous de l'armoire.

2. Insérez une vis à auto-alignement dans le trou situé au centre de l'armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d'alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d'installer le four sous l'armoire.

Avant de l'armoire

Étagère inférieure de l'armoire Pièce de remplissage Équivalent à la hauteur du rebord de l'armoire Vis à auto-alignement Dessus du four à micro-ondes

1. Fixez le four à micro-ondes à l'armoire supérieure.

2. Insérez deux vis à auto-alignement à travers les trous de l'armoire supérieure. Faites faire deux tours complets à chaque vis.

6. Serrez complètement la v du centre.

1. Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l'avant du four à micro-ondes et poussez-le contre le mur et l'armoire supérieure.)

1. Installez les filtres. Consultez le Conseils et instructions emballé avec le four.

C6. AJUSTEMENT DE L'ADAPTATEUR D'ÉVA-CUATION

Ouvrez l'armoire supérieure et ajustez l'adaptateur d'évacuation pour le relier au conduit d'évacuation du domicile.

Plaque du ventilateur Registre Arrière du four à micro-ondes Pour un ajustement de l'avant à l'arrière ou de côté à côté, glissez l'adaptateur d'évacuation tel que requis

Conduit du domicile

1. Tirez sur le conduit du domicile pour le raccorder à l'adaptateur d'évacuation.
2. Scellez les joints du conduit d'évacuation à l'aide de ruban Installez les filtres. Consultez le Manuel de l'utilisateur adhésif en toile convenant à des températures élevées.

IMPORTANT: Retirer les entretoises en carton entre l'é cran thermique et la porte.

FR

4 AVANT D'UTILISER VOTRE FOUR À MICRO-ONDES

1. Assurez-vous que le four à micro-ondes a été installé conformément aux Instructions de montage.

INSTRUCTIONS DE MONTAGE

1. Enlevez tout le matériel d'emballage du four à microondes
2. Installez le plateau tournant et la plateau en verre dans le four à micro-ondes.

1. Branchez le cordon d'alimentation séparée et dédiée sur une prise de courant réservée de 15 à 20 A.

Assurez-vous qu'une mise à la terre appropriée est en place avant toute utilisation.

1. Réinstallez le fusible ou réenclenchez le disjoncteur du panneau de distribution principal.

1. Lisez le Conseils et instructions.

CONSEILS ET INSTRUCTIONS

1. CONSERVEZ LES INSTRUCTIONS DE MONTAGE POUR VOTRE INSPECTEUR LOCAL.

INSTRUCTIONS DE MONTAGE

REMARQUE. IL EST TRES IMPORTANT DE LIME ET DE RESPECTER LES INSTRUCTIONS D'INSTALLATION AVANT D'UTILISER CE GABARIT POUR MUR ARRIÈRE. Ce gabart sont à déterminer l'emplacement de fouverture du conduit d'évacuation horizontal. 1. Utilisez un niveau pour vérifier que le gabart est postilleré présagement. 2. Replèrer et marquer au moins un montant sur la gauche ou la droite de la ligne médiane. REMARQUE. Il est important d'utiliser au moins une vis à bois fermement montée dans un montant pour supporter le poids du micro-onde. Marquez deux autres, emplacements un/formément espontées, pour les boulois à ailettes fouries. 3. Perrez des trous aux emplacements marqués. Là où il y a un montant, perrez un trou de 3/16 po pour les vis à bois. Pour les trous qui ne s'alignent pas avec un montant, perrez un trou de 5/8 po pour les boulois à ailettes. REMARQUE: NE FIXEZ PAS LA PLAQUE DE MONTAGE IMMÉDIATEMENT. 4. L'ouvez le gabart du mur arrêté. 5. Reportez-vous aux instructions d'installation pour les atipes suivantes. Tune vers le English. F. OUVERTURE POUR CONDUIT D'ÉVACUATION (À L'EXTÉRIEUR) HORIZONTAL PARCELZ UN TROU DANS LE MUN ARRÊTEI POUR L'ADAPTÉRIEUR D'ÉVACUATION ATTENTION — SI VOUS INSTALLEZ L'ADAPTÉRIEUR D'ÉVACUATION EN DEHORS DE LA ZONE RECOMMANDÉE, DE L'AIR CHARGE DE GRAISSE SERA ÉVACUÉ À L'INTÉRIEUR DE LA MAISON. LARGEUR MINIMALE DE 30 po (762 mm) REQUISE Localiser et marquer les trous à aligner avec les trous dans la plaque de montage. IMPORTANT: LOCALISEZ AU MOINS UN MONTANT SUR CHAQUE CÔTÔ DE LA LIGNE MÉDIANE. MARQUEZ L'EMPLACEMENT POUR DEUX AUTRES BOULONS À AILETTES, UNIFORMEMENT ESPACÉES, DANS LA ZONE DE LA PLAQUE DE MONTAGE. GABARIT POUR MUR ARRIÈRE C Coupez le gabart pour le mur arrêté le long de la ligne pointillité. Localiser et marquer les trous à aligner avec les trous dans le la plaque de montage. IMPORTANT: PLACIZ AU MOINS UN MONTANT SUR L'AUTRIE CÔTÊ DE LA LIGNE MÉDIANE. MARQUEZ DEUX AUTRES BOULONS À AILETTES, UNIFORMEMENT ESPACÉES, DANS LA PLAQUE DE MONTAGE ZONE. Part No.: A17725409 B D C A

Architectural section drawing of a Gabarit pour armoire supérieure with detailed dimensions and component labels
