Caractéristiques techniques	Support mural Crimson A42M pour écrans de 32 à 55 pouces, capacité de charge jusqu'à 40 kg, inclinaison de -15° à +5°.
Utilisation	Idéal pour un montage mural d'écrans dans les salons, bureaux ou espaces publics, permettant un gain de place et une meilleure ergonomie.
Maintenance et réparation	Vérifier régulièrement la solidité des fixations et l'absence de corrosion. Nettoyer avec un chiffon doux et sec.
Sécurité	Installer sur un mur solide, utiliser des chevilles adaptées au type de mur, s'assurer que le poids de l'écran ne dépasse pas la capacité de charge.
Informations générales	Compatible avec la norme VESA, installation facile avec instructions fournies, garantie de 2 ans.

FOIRE AUX QUESTIONS - A42M Crimson

Comment installer le support mural Crimson A42M ?

Pour installer le support mural Crimson A42M, commencez par choisir un emplacement approprié sur le mur. Utilisez un niveau à bulle pour marquer les points de fixation. Percez des trous dans le mur et insérez les chevilles fournies. Fixez le support au mur à l'aide des vis incluses.

Quelle est la capacité de charge maximale du Crimson A42M ?

Le support mural Crimson A42M peut supporter un poids maximal de 50 kg.

Le support mural est-il compatible avec tous les types de téléviseurs ?

Le Crimson A42M est compatible avec la plupart des téléviseurs ayant une taille d'écran de 32 à 55 pouces et un motif de fixation VESA standard. Vérifiez les dimensions VESA de votre téléviseur avant l'achat.

Comment ajuster l'angle du support mural après l'installation ?

Après l'installation, vous pouvez ajuster l'angle du support mural en desserrant les vis de réglage situées sur le bras du support, puis en inclinant le téléviseur à l'angle désiré avant de resserrer les vis.

Que faire si le support mural ne s'accroche pas correctement au mur ?

Assurez-vous que les chevilles sont correctement installées et que le support est bien fixé avec les vis appropriées. Si le problème persiste, vérifiez que le mur est suffisamment solide pour supporter le poids du téléviseur.

Le support mural est-il réglable en profondeur ?

Le Crimson A42M est conçu pour être fixé à une distance fixe du mur. Si vous avez besoin d'un support réglable en profondeur, envisagez d'acheter un modèle différent.

Où trouver le manuel d'utilisation du Crimson A42M ?

Vous pouvez trouver le manuel d'utilisation sur le site web du fabricant ou dans l'emballage du produit. Si vous ne le trouvez pas, contactez le service client pour obtenir une copie numérique.

Que faire si le support mural est endommagé ?

Si le support mural est endommagé, ne l'utilisez pas et contactez le service client pour discuter des options de remplacement ou de réparation.

Le support mural est-il livré avec tous les accessoires nécessaires ?

Oui, le support mural Crimson A42M est livré avec tous les accessoires nécessaires, y compris les vis, les chevilles et les outils d'installation.

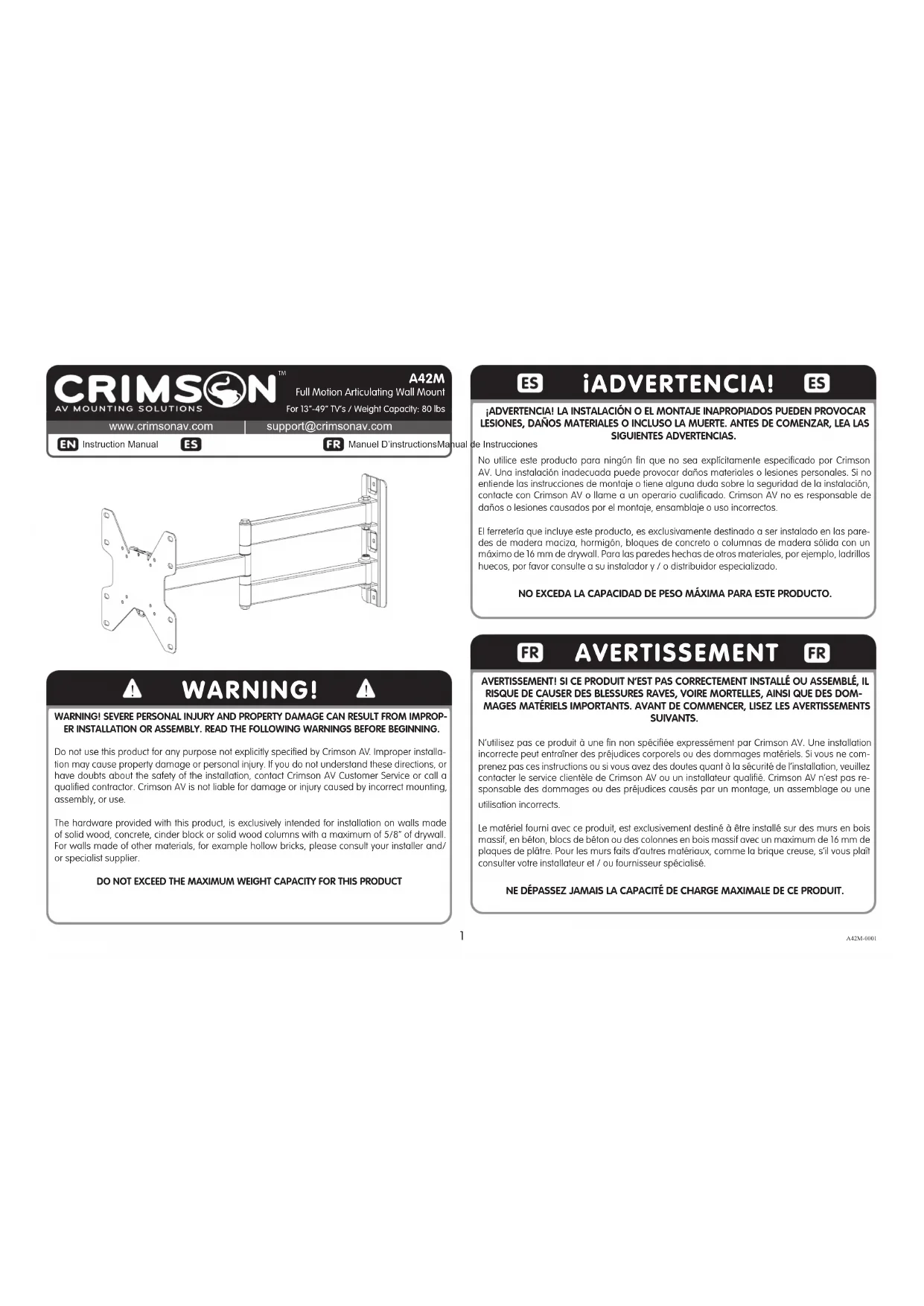

MODE D'EMPLOI A42M Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

80lbs / 36kg

EN

TOOLS REQUIRED

Peu de bois de 4mm - 5/32". peu maçonnerie 10mm - 3/8". Marteau si nécessaire

EN

PACKAGE CONTENTS

ES

Installez uniquement les montants ou des poutres qui sont un minimum de 2"x4", mur ou au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8". Vérifier périodiquement et resserrer les attaches ou les boulons desserrés sur la montagne.

WOOD STUD INSTALLATION1a-3

EN Use wall plate (C) to mark hole location on center line.
ES Use la placa de pared (C) para marcar la ubicación de los agujeros en la línea central.
FR Utilisez la plaque murale (C) pour marquer l'emplacement des trous dans la ligne médiane.

EN Use level to make a line on wall.
ES Use un nivel para hacer una línea en la pared.
FR Utilisez le niveau pour faire une ligne sur le mur.

1b-1

Montures sont conçus pour être installés sur un mur en béton d'une épaisseur minimale de 8 "et la densité supérieure à 2000 psi et 8" x8 "x16" en blocs de béton qui rencontre la norme ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d'un autre finition.

1b-2 CINDER BLOCK & CONCRETE INSTALLATION

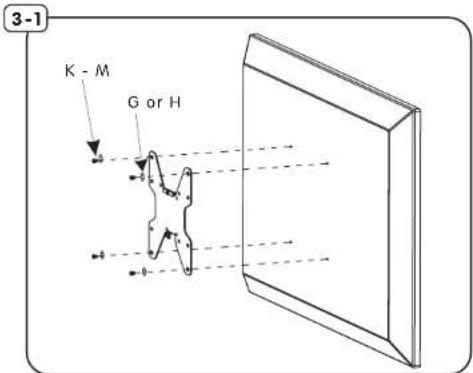

FR Aligner la plaque de montage (D) dans les trous à l'arrière du téléviseur. Fixer la plaque de montage avec les vis fournies (K-M) avec un tournevis. Utiliser des coles (I) entre le Mont et la télévision si nécessaire. Si nécessaire, utilisez des rondelles (non inclus) pour éliminer mou.

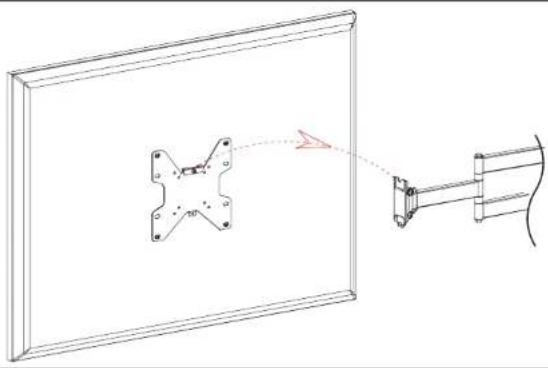

Hang TV sur la plaque adaptatrice. Fixez le support sur la plaque adaptatrice avec connecteur M5 x 10 mm vis de fixation (Q) et washer (R et S).

4-1

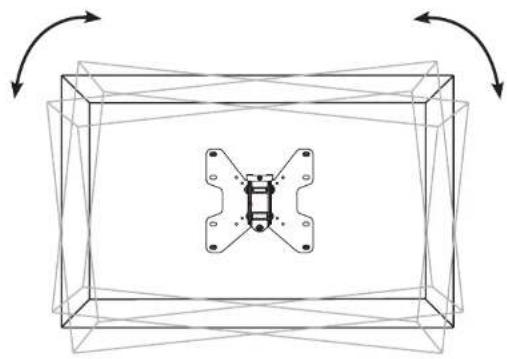

Niveau TV à la position désirée puis serrer les vis (Q) de fixation.

5

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
