301258 - Répartiteur CSL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Répartiteur
Nombre de sorties	4 sorties
Fréquence de fonctionnement	Jusqu'à 1000 MHz
Impédance	75 Ohms
Connecteurs	Femme F
Alimentation	Alimentation externe requise
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Distribution de signal TV ou satellite
Maintenance	Vérifier régulièrement les connexions et l'alimentation
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Garantie	Vérifier auprès du vendeur

FOIRE AUX QUESTIONS - 301258 CSL

Comment installer le répartiteur CSL 301258 ?

Pour installer le répartiteur CSL 301258, commencez par couper l'alimentation électrique. Connectez les câbles d'entrée aux bornes marquées 'Entrée', puis reliez les câbles de sortie aux bornes 'Sortie'. Assurez-vous que toutes les connexions sont sécurisées avant de rétablir l'alimentation.

Le répartiteur ne fonctionne pas, que faire ?

Vérifiez d'abord que l'alimentation électrique est bien connectée et fonctionnelle. Assurez-vous également que tous les câbles sont correctement branchés et en bon état. Si le problème persiste, essayez de redémarrer l'appareil ou consultez le manuel d'utilisation pour des diagnostics supplémentaires.

Quels types de câbles sont compatibles avec le répartiteur CSL 301258 ?

Le répartiteur CSL 301258 est compatible avec des câbles de type coaxial et des câbles RJ-45 pour les connexions réseau. Assurez-vous d'utiliser des câbles de qualité pour garantir une performance optimale.

Y a-t-il des limites de distance pour le câblage avec le répartiteur ?

Oui, pour assurer une bonne qualité de signal, il est recommandé de ne pas dépasser 30 mètres pour les câbles coaxiaux et 100 mètres pour les câbles RJ-45. Des distances plus longues peuvent entraîner une dégradation du signal.

Le répartiteur est-il garanti ?

Oui, le répartiteur CSL 301258 est couvert par une garantie de deux ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Comment puis-je nettoyer le répartiteur ?

Pour nettoyer le répartiteur, débranchez-le d'abord de l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'appareil.

Puis-je utiliser plusieurs répartiteurs en série ?

Il est possible d'utiliser plusieurs répartiteurs en série, mais cela peut affecter la qualité du signal. Il est recommandé de limiter l'utilisation de plusieurs répartiteurs et de tester le signal à chaque étape.

Comment savoir si le répartiteur est défectueux ?

Si vous rencontrez des problèmes de signal persistants malgré des connexions correctes, cela peut indiquer un défaut. Essayez de remplacer temporairement le répartiteur par un autre pour vérifier si le problème persiste. Si c'est le cas, le problème peut venir d'une autre source.

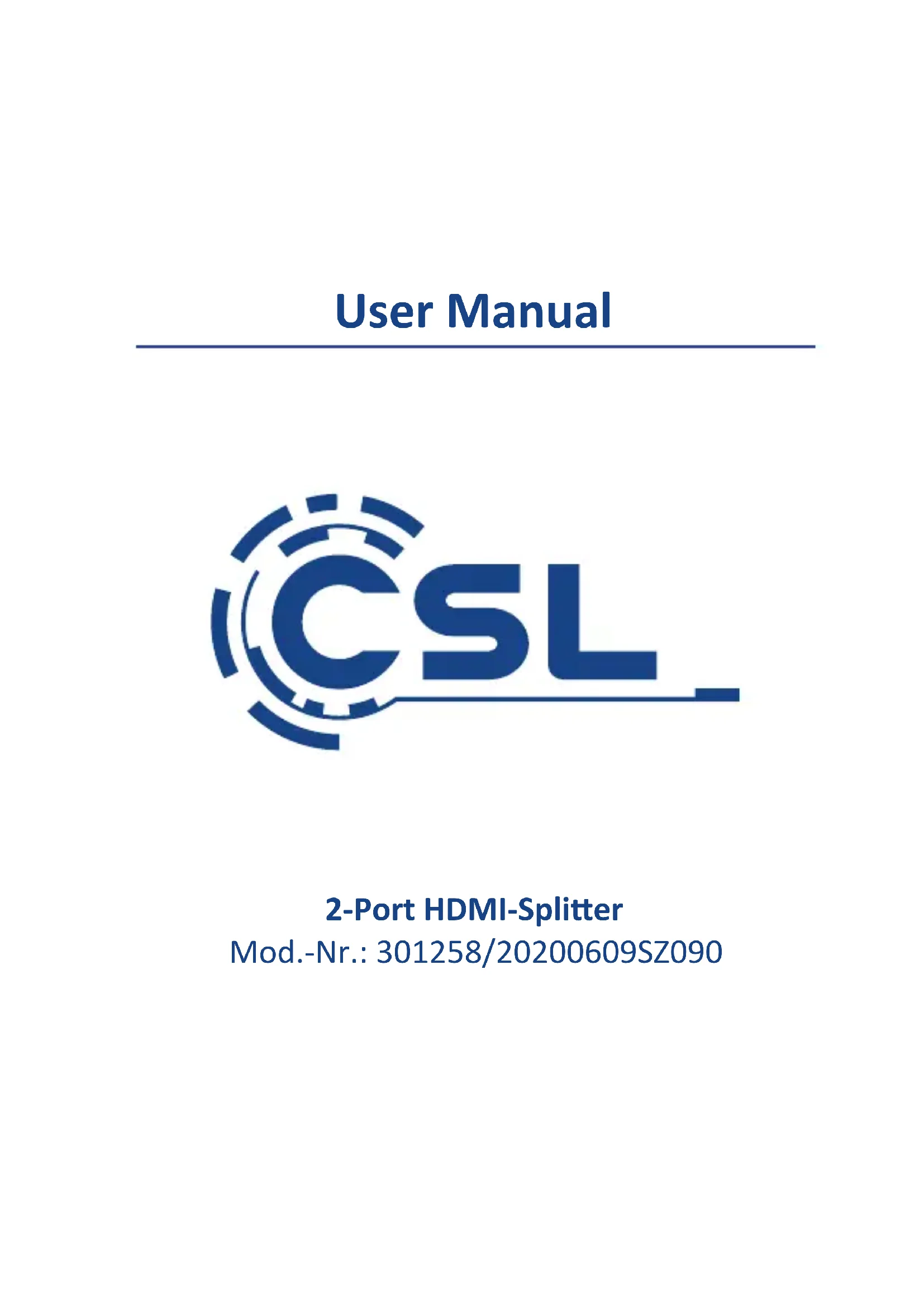

MODE D'EMPLOI 301258 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Pour que vous puissiez profiter longtemps de votre appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Répartiteur HDMI
  • Câble d'alimentation USB
• Mode d'emploi

2. Caractéristiques techniques

Entrée 1x prise HDMI
Sortie 2 prises HDMI
Résolution maximale UHD (2160p) @30 Hz
Dimensions 2 x 5,4 x 6 cm (HxlxP)
Poids 41g (répartiteur uniquement)
Alimentation électrique	5 V CC

3. Fonctions

Vous pouvez utiliser ce répartiteur HDMI pour transférer le signal d'un périphérique de lecture HDMI vers deux dispositifs d'affichage à la fois (téléviseur, moniteur, projecteur). Le répartiteur reconnaît automatiquement les résolutions maximales des dispositifs d'affichage et s'oriente d'après le dispositif à la valeur la plus basse.

4. Mise en service

Sortez l'appareil et le cable USB de l'emballage et retirez tout matériau d'emballage. Éteignez tous les appareils que vous voulez connecter et connectez-les ensuite au répartiteur à l'aide de câbles HDMI appropriés. Les différentes connexions du répartiteur sont expliquées plus en détail dans le tableau suivant :

Entrée Connexion du lecteur HDMI

Sortie 1 Connexion du premier dispositif d'affichage HDMI

Sortie 2 Connexion du deuxième dispositif d'affichage HDMI

USB/alimentation Alimentation électrique par câble USB (5 V CC)

Connectez ensuite le câble d'alimentation USB p. ex. à un port USB de votre ordinateur ou à un adaptateur de courant USB. Assurez-vous de ne pas dépasser la tension d'entrée de 5 V CC !

Remarque : Notez aussi que c'est à la sortie HDMI 2 (output) que la résolution maximale est définie. Commencez par connecter à la sortie 2 l'appareil à la résolution la plus faible.

Après la déconnexion du réseau, c'est le répartiteur qui se charge des réglages maximums de la sortie HDMI 2. Pour pouvoir garantir un bon fonctionnement, nous recommandons de raccorder à la sortie HDMI (output) 2 l'appareil qui a la possibilité de configuration (résolution) la plus faible.

Remarque : Pour les résolutions UHD, vous noterez qu'il ne faut pas dépasser une longueur de câble de 5 m sous peine d'obtenir des images de qualité moindre. (entrée HDMI + sortie HDMI = longueur totale)

5. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas autorisé pour l'utilisation en extérieur, utilisez-le uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

6. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte.

En tant que consommateur vous êtes obligé, en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), de retourner gratuitement les appareils électriques et électroniques à la fin de leur durée de vie soit au fabricant, soit au point de vente, soit dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

Directive DEEE : 2012/19/UE Numéro de registre DEEE : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 301258/20200609SZ090 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
