Type de produit	Adaptateur WiFi USB avec antennes externes
Marque	CSL
Modèle	300649
Connectivité	USB 2.0 Hi-Speed
Normes WiFi	IEEE 802.11 b/g/n
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	300 Mbit/s (802.11n)
Chipset	Ralink RT5572
Fonction WPS	Oui, par pression de bouton (PBC)
Alimentation	Via port USB (5 V)
Dimensions (adaptateur)	Environ 10 x 2 x 2 cm
Poids (adaptateur)	Environ 20 g
Contenu de la livraison	Adaptateur, 2 antennes, CD de pilotes, mode d'emploi
Sécurité	Usage intérieur, éviter humidité et températures élevées
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées	Antennes externes amovibles
Réparabilité	Non réparable par l'utilisateur, ouverture annule la garantie
Informations générales	Directive DEEE 2012/19/EU, enregistrement DE 94495668

FOIRE AUX QUESTIONS - 300649 CSL

Comment installer l'adaptateur WiFi CSL 300649 ?

Insérez le CD de pilotes dans votre ordinateur, puis branchez l'adaptateur sur un port USB libre. Lancez le fichier Setup.exe situé dans le dossier Pilotes > Windows et suivez les instructions.

Les pilotes sont-ils compatibles avec Windows 10 ?

Oui, le CD fourni contient des pilotes pour Windows. En cas de problème, téléchargez la dernière version sur le site www.csl-computer.com dans la section Service > Téléchargement de pilotes.

Pourquoi mon adaptateur ne se connecte-t-il pas en 5 GHz ?

Assurez-vous d'utiliser les pilotes les plus récents. Si le problème persiste, installez le Utilitaire Ralink WLAN proposé lors de l'installation pour configurer manuellement la bande 5 GHz.

Comment connecter les antennes externes ?

Les deux antennes se vissent sur les connecteurs situés à l'arrière de l'adaptateur. Serrez-les à la main sans forcer pour éviter d'endommager le filetage.

Cet adaptateur est-il compatible avec Mac OS ?

La notice ne mentionne pas explicitement Mac OS. Cependant, le chipset Ralink RT5572 peut être compatible via des pilotes tiers. Vérifiez sur le site du fabricant.

Quelle est la portée maximale de l'antenne WiFi ?

La portée varie selon l'environnement. En intérieur, comptez jusqu'à 30-50 mètres pour le 2,4 GHz et 15-30 mètres pour le 5 GHz, avec un débit optimal à courte distance.

Comment utiliser la fonction WPS ?

Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes, appuyez sur le bouton WPS de l'adaptateur (ou via le logiciel). La connexion s'établit automatiquement.

Puis-je utiliser cet adaptateur à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Exposez-le à un endroit sec, à l'abri de l'eau et de l'humidité.

Que faire si l'adaptateur n'est pas reconnu par l'ordinateur ?

Essayez un autre port USB. Réinstallez les pilotes en téléchargeant la version la plus récente depuis le site CSL. Si rien ne fonctionne, testez sur un autre ordinateur pour vérifier le matériel.

Cet adaptateur est-il garanti ?

Oui, une garantie légale s'applique. Toute ouverture ou modification non autorisée annule la garantie. Conservez la facture et la notice pour tout recours.

MODE D'EMPLOI 300649 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Veuillez lire attentivement le mode d'emploi ci-après afin que cet appareil vous donne satisfaction pendant longtemps.

1 Contenu de la livraison

• Adaptateur WLAN USB 2.0
• 2x Antenne WLAN
• CD de pilotes
• Mode d'emploi

2 Caractéristiques techniques

Raccordement USB 2.0 Hi $peed
Taux de transfert de données	IEEE 802.11n: jusqu'à 300Mbit/s*IEEE 802.11g: jusqu'à 54Mbit/s*IEEE 802.11b: jusqu'à 11Mbit/s** Le taux de transfert de données varie en fonction de la distance et d'influences perturbatrices extérieures.
Chipset Ralink RT5572
Bande de fréquence 2,4 GHz / 5 GHz
Caractéristiques WPS PBC – Configuration sur pression de bouton

3 Installation de pilotes

Placez le CD des pilotes dans le lecteur et branchez l'adaptateur WLAN dans un port USB 2.0 (ou plus) libre de votre ordinateur.

Setup

Appelez le contenu du CD des pilotes et naviguez au sous-dossier « Pilotes » et ensuite à « Windows ».

Démarrez le Setup.exe.

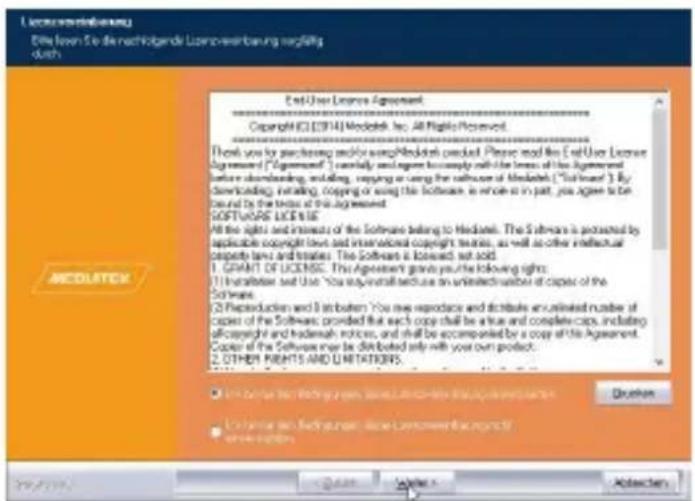

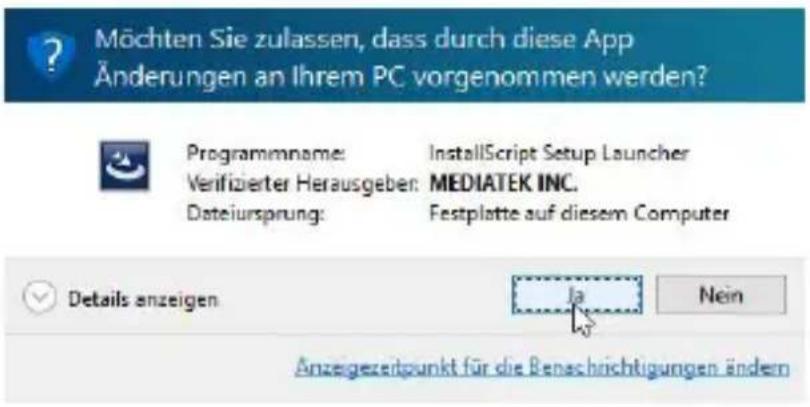

Veuillez valider la consigne de sécurité suivante avec « Oui ». L'assistant d'installation démarre. alors. Pour commencer l'installation, vous devez déclarer que vous acceptez avec les conditions du contrat de licence. Appuyez ensuite sur le bouton

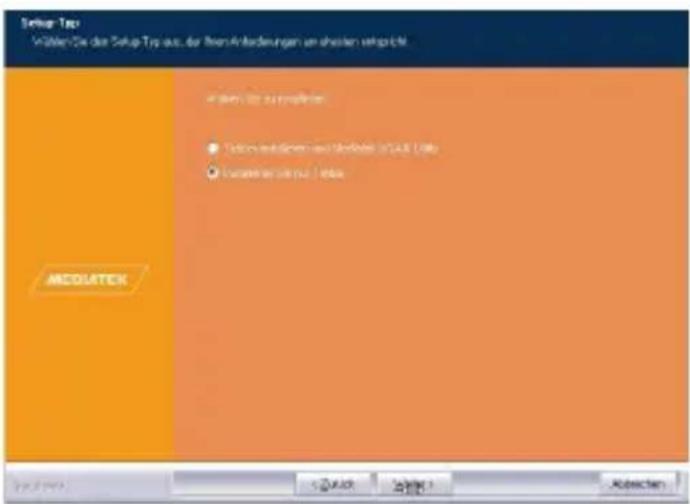

« Suivant ». Dans la fenêtre suivante l'assistant vous demande si vous voulez aussi installer le logiciel « Utilitaire de Ralink WLAN ».

Windows offre déjà toutes les fonctions de base, ainsi que l'installation du logiciel supplémentaire n'est pas obligatoire.

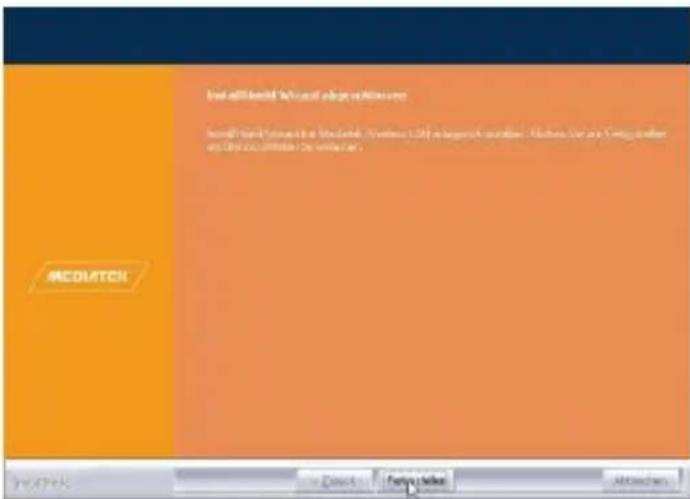

Cliquez ensuite sur « Suivant » et dans la suivante fenêtre d'installation sur « Installer ». L'installation est démarrée. Cliquez après installation réussie sur le bouton « Terminer ». L'adaptateur WLAN est maintenant opérationnel.

Attention: En cas de problèmes avec la connexion dans la bande de fréquence de 5 GHz, nous recommandons l'utilisation du pilote le plus actuel de notre page Internet www.csl-computer.com. Vous accédez à l'espace de téléchargement sous « Service » → « Téléchargement de pilotes ».

4 Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées.

N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques.

Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux.

Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

5 Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement. Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de

collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

Directive DEEE: 2012/19/EU N° d'enregistrement DE: 94495668

Par la présente, la société WD Plus GmbH déclare que l'appareil 27395 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/CE. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
