302523 - Commutateur HDMI Primewire - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI
Marque	Primewire
Modèle	302523
Nombre d'entrées HDMI	3
Nombre de sorties HDMI	1
Résolution maximale	2160p @ 30 Hz (4K)
Standards pris en charge	3D, HDCP, CEC, ARC, 30/36 bit Deep Color, DTS-HD / Dolby True HD, LPCM 7.1, DTS, Dolby AC3, DSD
Télécommande	Oui, avec pile CR2025 incluse
Récepteur infrarouge	Oui, avec câble de raccordement
Alimentation électrique	5 V CC via adaptateur secteur (fiche coaxiale 3,5 mm / 1,35 mm)
Commutation automatique	Oui, avec priorité des entrées (1 > 2 > 3)
Commutation manuelle	Oui, via bouton sur l'appareil ou télécommande
Affichage LED	Oui, pour indiquer l'entrée active
Formats audio supportés	LPCM 7.1, DTS, Dolby Digital, DSD
Consommation électrique	Faible (adaptateur 5 V)
Entretien et nettoyage	Essuyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Ne pas ouvrir, éviter l'humidité et les températures élevées
Piles de la télécommande	1 x CR2025 (incluse)
Informations générales	Conforme à la directive DEEE, numéro d'enregistrement : DE 67896761
Contenu de la livraison	Commutateur, télécommande, récepteur IR, adaptateur secteur, mode d'emploi

FOIRE AUX QUESTIONS - 302523 Primewire

Combien d'appareils puis-je connecter au commutateur HDMI 302523 ?

Vous pouvez connecter jusqu'à trois appareils via les trois entrées HDMI.

Le commutateur HDMI prend-il en charge la résolution 4K ?

Oui, il supporte une résolution maximale de 2160p à 30 Hz, compatible avec les écrans 4K.

Comment basculer entre les sources manuellement ?

Vous pouvez appuyer sur le bouton sur l'appareil ou utiliser la télécommande fournie pour commuter manuellement.

La commutation automatique fonctionne-t-elle avec tous les appareils ?

Le commutateur détecte automatiquement l'appareil allumé et passe à cette entrée. La priorité est Entrée 1 > Entrée 2 > Entrée 3.

Ai-je besoin d'une alimentation externe pour le commutateur ?

Oui, utilisez l'adaptateur secteur 5 V CC fourni. Certains appareils HDMI peuvent fournir l'alimentation, mais l'adaptateur est recommandé pour la fiabilité.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la pile CR2025 est correctement installée et que la bande séparatrice a été retirée. Assurez-vous que le récepteur IR est connecté et visible.

Le commutateur supporte-t-il le son Dolby TrueHD et DTS-HD ?

Oui, il prend en charge les formats audio DTS-HD, Dolby TrueHD, LPCM 7.1, DTS et Dolby Digital.

Comment nettoyer le commutateur HDMI ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs.

Puis-je utiliser le commutateur avec des appareils non européens ?

Oui, mais assurez-vous que l'alimentation 5 V CC est adaptée à votre région. Le commutateur est conçu pour une utilisation mondiale avec l'adaptateur approprié.

Que signifie le voyant LED sur le commutateur ?

Le voyant LED indique quelle entrée est active. Il s'allume sur le port correspondant à la source sélectionnée.

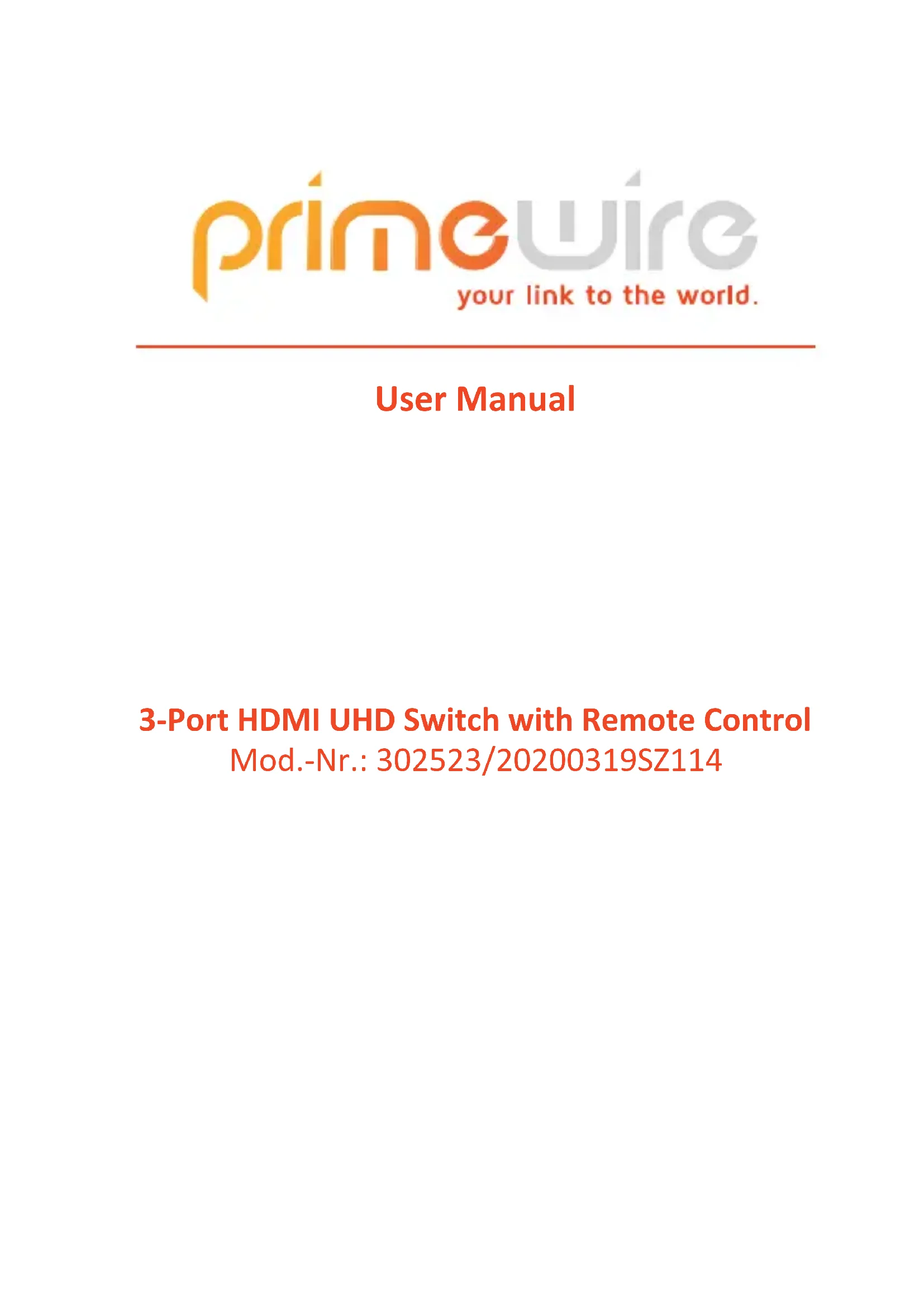

MODE D'EMPLOI 302523 Primewire

Nous vous remercions d'avoircision un produit de primewire. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez dire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Commutateur HDMI à 3 ports avec télécommande
• Bloc d'alimentation à fiche coaxiale CC 5 V
• Récepteur infrarouge
• Telecommande
  Mode d'emploi

2. Caracteristiques techniques

Entrée 3x prises HDMI
Sortie 1 prise HDMI
Standards pris en charge	3D, HDCP, CEC, ARC, 30/36Bit Deep Color, DTS-HD/Dolby TrueHD, LPCM7.1, DTS, Dolby-AC3, DSD
Résolution maximale 2160P@30Hz
Débits de données prix en charge	jusqu'à 2,25 Gbit/s
Alimentation électrique	5 V CC (bloc d'alimentation à fiche coaxiale de 3,5 mm/1,5 mm)
Caracteristique	• Télécommande (nécessite des pilesbouton de type CR2025, comprises dans le contenu de la livraison) • Récepteur infrarouge avec cable de raccord • Possibilité de commutation aussi bien automatique que manuelle au distributeur HDMI • Affichage LED pour connexion active

3. Propriétés

Avec le commutateur HDMI pour pouvez connecter trois apparéils à une interface HDMI.

Le commutateur détecte lorsqu'un des apparciels connectés est mis en marche et commute automatiquement sur le canal correspondant.

Vous pouze aussi, en option, commuter manuellement entre les trois canaux avec la télécommande ou à travers de la touche sur le dessus de l'appareil.

4. Mise en service

Retirez le commutateur HDMI et le récepteur infrarouge de l'emballage. Connectez le cable de raccord du récepteur infrarouge à la fiche de raccord « IR » du commutateur HDMI.

Déballez ensuite la télécommande et retirez la bande séparatrice de sécurité qui dépasse du compartment à piles au dos.

Éteignez tous les apparciels que vous souhaitez connecter. Connectez-les ensuite au commutateur à l'aide d'un cable HDMI approprié.

Les apparêls construits pour le marché européen doivent, conformément à cette HDMI, fournir une alimentation électrique de 5 V. Cependant, certains dispositifs ne sont pas en état de fournir cette energia ou ne transmettent pas cette tension sur le fil électrique prévu par la norme.

Dans un pareil cas, une connexion pour une fiche coaxiale est installée sur le commutateur HDMI, et elle permet à l'appareil d'être alimenté par une tension de 5 V CC. Un bloc d'alimentation à fiche coaxiale de 5 V permet de façon très simple d'établier une connexion. Connectez le bloc d'alimentation à une prise correctement raccordée et reliez-le au commutateur HDMI.

5. Commutation automatique

Le commutateur HDMI sélectionnement automatiquement le port actif. Il existe les priorités suivantes : Entrée 1 > entrée 2 > entrée 3.

Dès qu'une nouvelle source est connectée et mise en marche, le commutateur HDMI passé automatiquement à cette entrée. Si la source actuellément active est étente, le commutateur HDMI passé automatiquement à l'entrée active immédiatement supérieurieure, laquelle reçoit un signal actif.

6. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez tout contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pieces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommaged. Veuillez respecter les dispositions et restrictions nationales. N'utilise pas le produit à d'autres fins que celles décrites dans le mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectué par le fournisseur initial entraine l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les specifications de l'appareil peuvent être modifiées sans indication préalable.

7. Informations sur la mise au rebut de vos apparciels

Les apparêils ELECTriques et ELECTRONiques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures menagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrekte. En tant que consommateur vous étés obligé, en vertu de la loi allemande sur les équipements ELECTriques et ELECTRONiques (ElektroG), de returner gratuitement les apparêils ELECTriques et ELECTRONiques à la fin de leur durée de vie soit au fabricant, soit au point de vente, soit dans des points de collecte publique prévus à cet effet. Les détails sont régles par le droit national correspondant. Le symbole

sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usages, vous apportez une contribution importante à la protection de l'environnement.

8. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils conténants des batteries, le fournisseur est obligé d'informer le client sur les points suivants :

Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuite à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas etre eliminee avec les ordures menagères.

Directive DEEE : 2012/19/UE
DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 302523/20200319SZ114 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtaining une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
