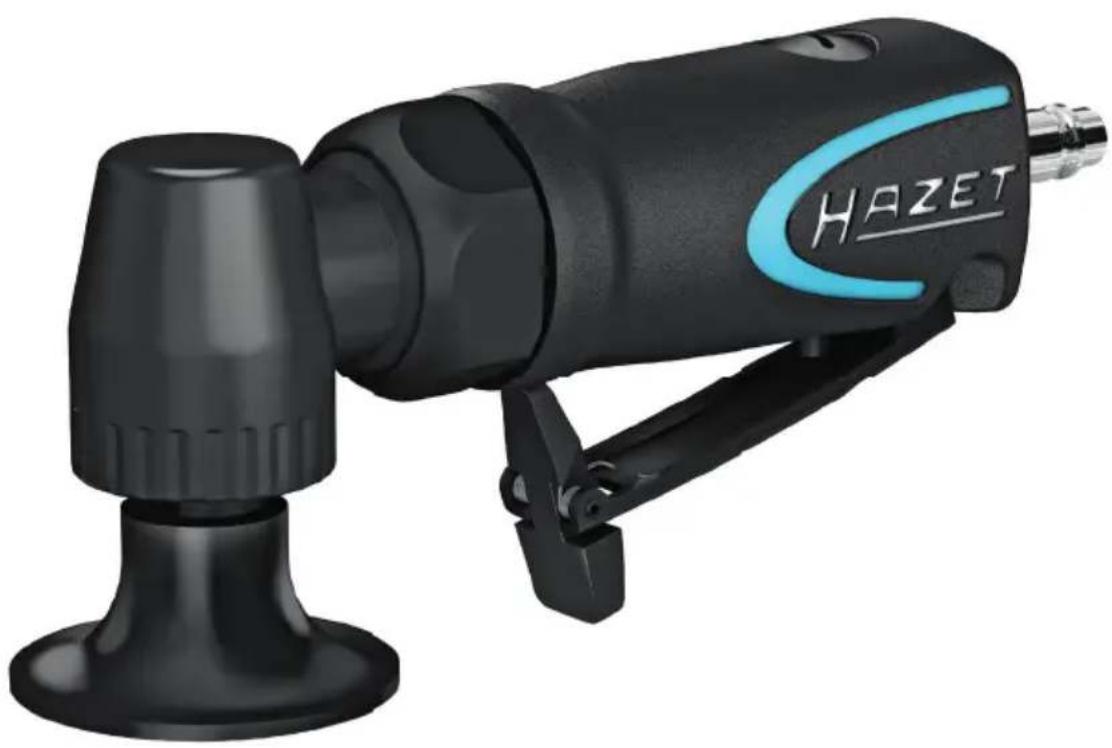

Type de produit	Mini-ponceuse à disque pneumatique coudée
Marque	Hazet
Modèle	9033M-11
Diamètre du plateau	50 mm
Vitesse à vide max	18 000 tr/min
Puissance	224 W
Poids	0,44 kg
Alimentation	Air comprimé (pneumatique)
Pression de service	6,3 bar (max 90 PSI)
Consommation d'air	84 l/min
Niveau de pression acoustique	84,2 dB(A)
Niveau de puissance acoustique	95,2 dB(A)
Accélération de vibration	1,8 m/s²
Filetage raccord d'air	12,91 mm (1/4")
Filetage de broche	1/4"-20 UNF
Diamètre tuyau conseillé	10 mm
Lubrification	Huile pneumatique spéciale (quotidiennement)
Entretien	Tous les 3 mois ou 1 000 heures de fonctionnement
Stockage	Lieu sec, sans poussière, -10 à +45 °C, HR max 65%
Sécurité	Porter lunettes, gants, protection auditive, masque
Contenu de la livraison	Appareil de base avec raccord d'air et outil de montage

FOIRE AUX QUESTIONS - 9033M-11 Hazet

Quelle est la pression d'air recommandée pour utiliser la ponceuse ?

La pression de service maximale est de 6,3 bar (90 PSI). Utilisez le régulateur du compresseur pour ajuster la pression. Ne dépassez jamais cette pression sous peine d'explosion.

Comment lubrifier l'outil correctement ?

Débranchez l'outil de l'alimentation d'air. Déposez une ou deux gouttes d'huile pneumatique spéciale dans l'orifice d'admission d'air. Rebranchez, couvrez l'évacuation d'air avec un chiffon et laissez tourner quelques secondes.

Quel type d'huile utiliser pour la lubrification ?

Utilisez exclusivement une huile pneumatique spéciale. N'utilisez jamais de kérosène, diesel, essence ou autres liquides inflammables.

Comment remplacer le plateau de ponçage ?

Débranchez toujours l'outil de l'alimentation en air comprimé avant de remplacer le plateau. Utilisez l'outil de montage fourni pour dévisser l'ancien plateau et fixer le nouveau.

Quelle est la vitesse maximale de la ponceuse ?

La vitesse à vide maximale est de 18 000 tr/min. La vitesse peut varier en fonction de la pression d'air et du compresseur utilisé.

Quels accessoires sont disponibles pour cet outil ?

Hazet propose une gamme complète d'accessoires, notamment des feuilles abrasives adaptées au plateau de 50 mm, un lubrificateur (réf. 9070N-1), et des pièces de rechange. Consultez le catalogue Hazet.

Comment nettoyer l'outil ?

Utilisez de l'essence minérale pour nettoyer l'outil et ses pièces. Ne jamais utiliser de solvants, acides, acétone ou hydrocarbures chlorés.

À quelle fréquence dois-je effectuer l'entretien ?

En utilisation quotidienne, effectuez une maintenance tous les trois mois ou au plus tard après 1 000 heures de fonctionnement. Remplacez les joints toriques, paliers et autres pièces usées.

Quelles sont les principales consignes de sécurité ?

Portez toujours des lunettes de protection, des gants, une protection auditive et un masque. Gardez les enfants éloignés, n'utilisez pas l'outil en atmosphère explosive, et ne dirigez jamais l'air comprimé vers des personnes.

Que faire en cas de dysfonctionnement ?

Vérifiez la pression d'air et la section du tuyau, la présence de poussière ou condensation dans l'air, et un excès d'huile. Si le problème persiste, contactez un centre de service Hazet. Utilisez uniquement des pièces de rechange d'origine.

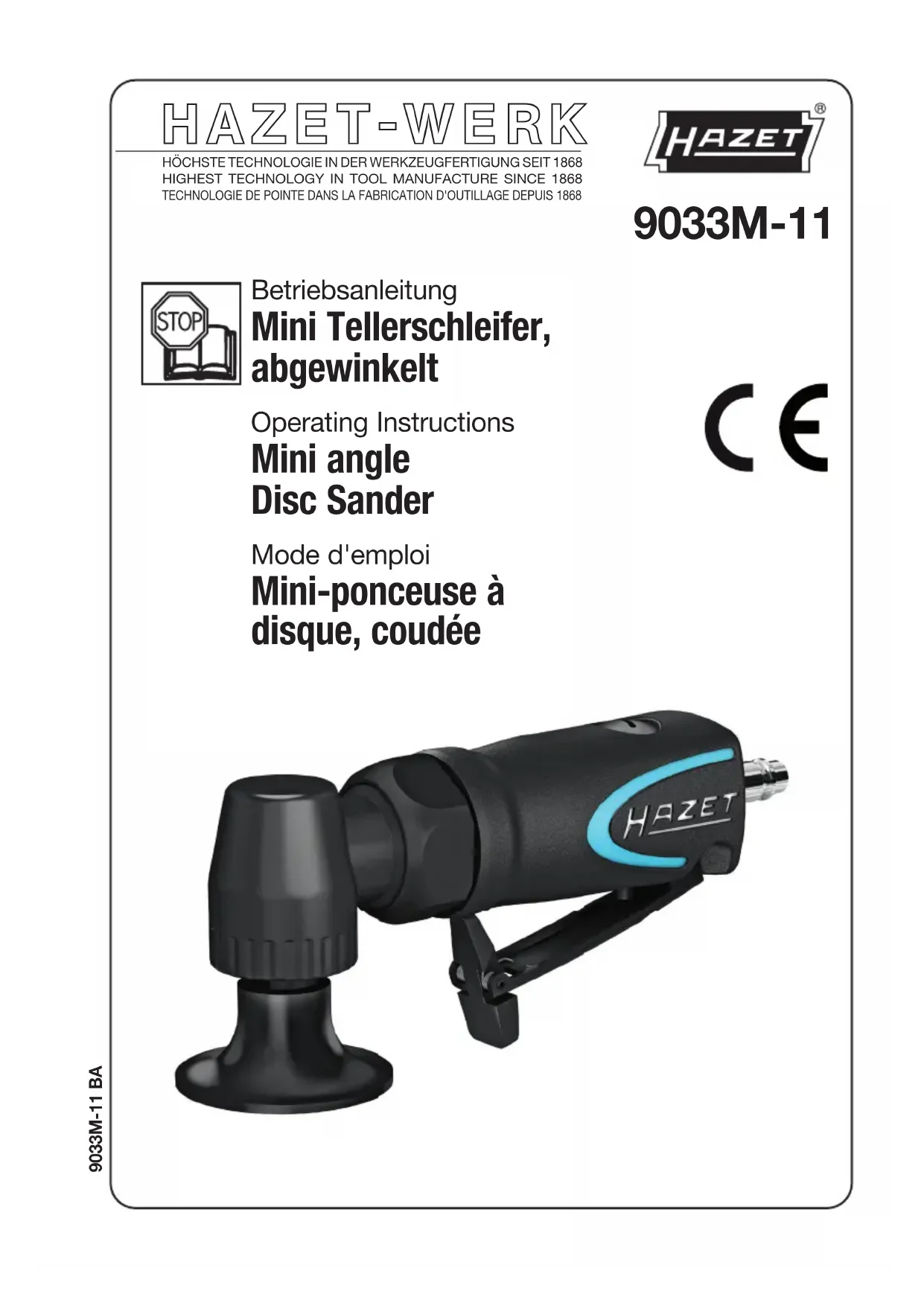

MODE D'EMPLOI 9033M-11 Hazet

Mini-ponceuse à disque, coudée

CE

1. Informations générales

• Avant d'utiliser cet outil, il est absolument nécessaire que l'utilisateur lise ce mode d'emploi dans son intégralité et comprenne toutes les informations indiquées.
• Ce mode d'emploi contient des informations importantes qui sont nécessaires pour un travail sûr et sans dysfonctionnement de votre outil HAZET.
• L'observation de toutes les consignes de sécurité et des informations dans ce mode d'emploi est nécessaire à l'utilisation correcte de cet outil.
• Pour cette raison, conservez toujours ce mode d'emploi avec votre outil HAZET.
• Cet outil a été développé pour des applications spécifiques. HAZET attire l'attention sur le fait qu'une modification de l'outil et/ou une utilisation qui ne corresponde pas à sa fonction prévue sont strictement interdites.
• HAZET décline toute responsabilité quant aux dommages matériels et corporels qui feraient suite à l'utilisation incorrecte, détournée et à l'utilisation qui ne correspondrait pas à la fonction de l'outil ou suite au non-respect des instructions de sécurité.
• De plus, il faut obligatoirement observer les prescriptions générales de sécurité et les prescriptions de prévention des accidents valables pour le champ d'application de l'outil.

2. Explication des symboles

ATTENTION : Faites particulièrement attention à ces symboles !

LISEZ LE MODE D'EMPLOI!

Le propriétaire de cet outil est tenu de prendre connaissance du mode d'emploi et d'instruire tous les autres utilisateurs de l'outil selon les instructions données dans ce mode d'emploi.

REMARQUE!

Ce symbole marque les indications qui facilitent le maniement.

AVERTISSEMENT!

Ce symbole indique des spécifications importantes, des conditions dangereuses, des risques et des consignes de sécurité.

ATTENTION!

Ce symbole désigne les indications dont le non-respect peut entraîner l'endommagement, le dysfonctionnement et/ou la défaillance de l'appareil.

SPÉCIALISTES!

L'outil est conçu uniquement pour une utilisation par des spécialistes. Une utilisation par des non-professionnels peut entraîner des blessures ou la destruction de l'outil ou de la pièce à travailler.

1.Responsabilité du propriétaire

• L'appareil a été construit selon les règles de la technique reconnues en vigueur au moment de son développement et sa fabrication. Il est considéré comme fiable sur le plan opérationnel. Cependant, des dangers peuvent émaner de de l'appareil s'il est utilisé non conformément aux instructions ou de manière détournée par un personnel non spécialisé. Toute personne utilisant l'outil doit impérativement lire ce mode d'emploi dans son intégralité et comprendre toutes les informations données avant de travailler avec le matériel.
• Les modifications de tout type ainsi que les ajouts ou transformations sur l'appareil sont interdits.
• Tous les avertissements, consignes de sécurité et instructions d'utilisation sur l'appareil doivent toujours être maintenus dans un état bien lisible. Les plaquettes et les vignettes endommagées sont à remplacer immédiatement.
• Les valeurs ou plages de réglage indiquées doivent impérativement être respectées.
• Garder le mode d'emploi toujours à proximité de l'appareil.
• Ne pas utiliser l'appareil s'il n'est pas dans un état technique parfait et fiable.
• Les dispositifs de sécurité doivent toujours être librement accessibles et doivent être contrôlés régulièrement.

2. Utilisation conforme aux instructions

Le fonctionnement sûr de cet outil ne peut être garanti que dans le cas où il est utilisé conformément aux indications données dans le présent mode d'emploi. À côté des instructions de sécurité au travail dans le présent mode d'emploi, il faut également observer et respecter les prescriptions de sécurité, les prescriptions de prévention des accidents et les prescriptions de protection de l'environnement en vigueur pour le champ d'application de l'outil.

L'utilisation et la maintenance de l'outil doivent toujours être effectuées d'après les directives locales, régionales, nationales ou fédérales.

• La mini-ponceuse HAZET est un petit appareil maniable pour différentes applications.
• Du ponçage et de l'élimination de la rouille jusqu'à l'élimination de résidus de joints d'étanchéité sur les culasses ou autres, la mini-ponceuse HAZET offre un grand nombre de possibilités d'application.
• De nombreuses possibilités d'application grâce à une offre d'accessoires très complète.
• L'utilisation non conforme de l'outil pneumatique HAZET, ou une utilisation ne respectant pas les consignes de sécurité, peut entraîner des blessures graves ou la mort.
• Toute utilisation non conforme aux instructions et/ou toute utilisation détournée de l'appareil est interdite et considérée comme inappropriée.
• Toute réclamation contre le fabricant et/ou ses agents autorisés résultant d'une utilisation inappropriée de l'appareil est exclue.
• Tout dommage entraîné par une utilisation non conforme aux instructions relève de la responsabilité exclusive de l'exploitant.

3. Dangers émanant de l'appareil

Vérifiez le bon fonctionnement de l'outil HAZET avant toute utilisation. Si, lors de ce contrôle, un dysfonctionnement ou des endommagements sont constatés, l'outil ne doit pas être utilisé. Si le contrôle a montré un dysfonctionnement ou un endommagement et que vous utilisez quand même l'outil, vous risquez des blessures graves et des dommages matériels.

• N'utiliser aucun outil dont l'interrupteur marche/arrêt est défectueux. Les outils qui ne peuvent plus être actionnés à l'aide de l'interrupteur Marche/Arrêt sont dangereux et doivent être réparés.
• Les contrôles et les réparations ne doivent être effectués que par un spécialiste. Afin de pouvoir garantir la sécurité de fonctionnement à long terme, il faut uniquement utiliser des pièces de rechange d'origine.
• Les dispositifs de protection et/ou les composants du boîtier ne doivent pas être retirés.
• Ne jamais actionner l'outil lorsqu'il manque un cache de protection ou que les dispositifs de sécurité ne sont pas tous présents et en bon état de marche.
• Pour des raisons de sécurité, toute modification des outils HAZET est strictement interdite. Toute modification de l'appareil entraîne automatiquement l'exclusion de la responsabilité.

- Porter des gants de travail et des lunettes de protection.

Les outils à entraînement pneumatique peuvent faire voler des copeaux, de la poussière et d'autres débris à vitesse élevée, ce qui peut provoquer des blessures graves au niveau des yeux. L'air comprimé est dangereux. Le flux d'air peut être nocif pour des parties sensibles du corps comme les yeux, les ore objets et la poussière soulevés peuvent causer des blessures.

• Porter une protection auditive. Une exposition prolongée au bruit d'un outil pneumatique peut entraîner une perte auditive permanente.
• Porter un masque ou une protection respiratoire. Certaines substances telles que les colles et le goudron contiennent des produits chimiques dont les vapeurs, si elles sont respirées pendant une période prolongée, peuvent causer des lésions gra
• Porter des vêtements de travail près du corps. Les outils dotés de parties en mouvement peuvent se prendre dans les cheveux, les vêtements, les bijoux ou autres objets lâches, ce qui peut entraîner des blessures graves. Ne jamais porter trop larges et/ou des vêtem rubans ou des sangles etc. qui prendre dans les parties de l'écouvement. Lors du travail, bijoux, montres, plaques d'idente lets, colliers et autres qui pourra dans l'outil. Ne jamais toucher l'outil qui sont en mouvements longs doivent être attachés ou
• Tenir les enfants éloignés des outils pneumatiques. Les outils laissés sans surveillance ou branchés à l'alimentation d'air comprimé peuvent être utilisés par des personnes non autorisées qui peuvent se blesser elles-mêmes ou blesser d'autres personnes.

• Ne pas utiliser l'appareil dans des pièces à risque d'explosion. Les outils tels que les ponceuses peuvent provoquer la formation d'étincelles susceptibles d'enflammer des substances combustibles. Ne jamais manipuler d'outils à proximité de substances inflammables telles que l'essence, la naphte, les détergents, etc. Travailler uniquement dans des zones propres, bien ventilées et exemptes de matériaux inflammables. Ne jamais utiliser d'oxygène, de dioxyde de carbone ou d'autres sortes de gaz en bouteille pour l'entraînement des outils pneumatiques.
• Ne pas diriger l'appareil vers d'autres personnes. Lors de l'exploitation de l'outil, tenir les enfants et les autres personnes hors de la zone de travail.
• Ne pas utiliser l'appareil à vide.
• Éviter tout contact des outils pneumatiques avec les sources d'électricité.
• Veiller à la pression de service, voir la pression max. sur le tableau page 23. Dépasser la pression maximale autorisée sur les outils et accessoires peut provoquer des explosions et entraîner des blessures graves. La pression maximale de l'air comprimé doit être inférieure ou égale à la charge de pression admissible de l'outil.
• Vérifier la solidité du raccord des tuyaux. Ne pas utiliser des tuyaux de refoulement défectueux. Les tuyaux de refoulement qui battent de manière incontrôlable peuvent provoquer des blessures graves.
• Arrêter toujours l'alimentation d'air comprimé avant de débrancher les outils pneumatiques. Les tuyaux de refoulement qui battent de manière incontrôlable peuvent provoquer des blessures graves.
• N'utiliser que de l'air propre et sec. Ne jamais utiliser d'oxygène, de dioxyde de carbone ou d'autres sortes de gaz en bou-teille pour l'entraînement des outils pneumatiques.
• N'utiliser que les pièces de rechange, attaches et accessoires recommandés par le fabricant.
• Ne jamais transporter l'outil en le tenant par le tuyau pneumatique.

• Ne jamais transporter l'outil raccordé avec un doigt sur la gâchette.

• Éviter tout actionnement accidentel.

• Veiller à ce que les poignées soient toujours sèches, propres, sans huile ni graisse.
• Veiller à ce que la zone de travail soit propre, bien aérée et toujours bien éclairée.
• Ne jamais utiliser l'outil sous l'influence de drogues ou d'alcool.
• Faire effectuer les réparations uniquement par des spécialistes autorisés.
• Le marquage de l'outil doit toujours être bien lisible. L'exploitant est responsable de la plaquette et doit s'assurer que la mise en garde, le régime, le numéro de série et le numéro d'article soient intacts et bien lisibles.
• Ne jamais utiliser des raccords rapides connectés directement à l'outil. Un tuyau d'air d'au moins 20 cm de long doit être branché entre le raccord rapide et l'appareil.
• Remplacer le plateau de ponçage uniquement lorsque le tuyau d'air est débranché.
• Pour remplacer la feuille abrasive, toujours débrancher l'outil de l'alimentation en air comprimé, respecter les consignes de sécurité.

• N'utiliser que les feuilles abrasives prévues pour cet appareil.

• Informations techniques / éléments de l'appareil

		9033M-11
Filetage du raccord d'air mm (°) 12,91 (		14
Plateau de ponçage	∅ mm	50
Broche filetée 1/4"- 20 UNF
Vitesse à vide max. tr/min 18 000
Puissance Watts 224
Poids kg 0,44
Diamètre du tuyau conseillé mm	10
Quantité d'air nécessaire l/min 84
Pression de service bar 6,3
Niveau de pression acoustique dB(A) 84,2
Niveau de puissance acoustique	dB(A) 95,2
Accélération de vibration	m/s ^2	1,8

1. Étendue de la livraison

Numéro d'article	Désignation
9033M-11	Appareil de base avec raccord d'alimentation en air compris (12,91 mm (1/4")) et outil de montage

En option :

Porter une protection auditive !

3. Avant la mise en service

L'utilisation, le contrôle et la maintenance des outils pneumatiques doivent toujours être effectués d'après les directives locales, régionales, nationales ou fédérales.

- Purger le réservoir du compresseur et enlever l'eau de condensation des conduites d'air. Lire également le manuel d'utilisation du compresseur dans son intégralité.

IMPORTANT :

Il est recommandé d'utiliser des filtres à air et un lubrificateur de tuyaux à air comprimé.

ATTENTION!

Couper l'alimentation d'air comprimé avant la lubrification, le branchement ou le débranchement de l'outil.

• Lubrifier l'outil, voir Maintenance dans ce mode d'emploi.
• Retirer le capuchon pare-poussière au niveau de l'orifice d'admission d'air comprimé.
• Connecter l'outil à un tuyau de taille appropriée. Tableau page 23.

4. Mise en service

• Enclenchez le compresseur afin que le réservoir d'air puisse se remplir.
• Mettez le régulateur du compresseur sur environ 90 PSI ou 6,3 bar. La pression de service maximale de cet outil est d'environ 90 PSI ou 6,3 bar.
• La puissance de rotation peut varier en fonction de la taille du compresseur d'air et du volume de la sortie d'air comprimé.
• N'utilisez pas de tuyaux d'air ou de raccords endommagés, usés ou de qualité inférieure.
• Pour régler la pression permettant d'atteindre la vitesse d'outil correcte, utiliser le régulateur du compresseur ou un régulateur de pression à monter séparément.
• Le réglage de la vitesse peut s'effectuer via la vis à œil au niveau du boîtier.

• Les caractéristiques techniques de l'outil se rapportent à un fonctionnement avec une pression de 6,3 bar.

• L'utilisation de la mini-ponceuse doit toujours être effectuée avec prudence. En cas d'utilisation négligente, des pièces internes ou le boîtier peuvent être endommagés et les performances de travail peuvent être limitées.

• Pour actionner l'outil, appuyer sur la gâchette.
• Pour arrêter l'outil, relâcher la gâchette.
• Veuillez noter que l'outil continue de tourner après avoir relâché la gâchette.
• Quand le travail est terminé, éteindre le compresseur et le ranger conformément au manuel d'utilisation du compresseur.
• N'utiliser que de l'air sec et propre avec environ 90 PSI ou 6,3 bar de pression maximale. La poussière, les vapeurs combustibles et un taux d'humidité trop élevé peuvent dégrader le moteur d'un outil pneumatique.
• Ne retirez aucune plaquette, remplacez les plaquettes endommagées.
• Tenez les mains, les vêtements amples et les cheveux longs à l'écart de la pièce en mouvement de l'outil.

5. Maintenance et entretien

Lubrification :

Les outils à air comprimé doivent être huilés pendant toute leur durée de vie. Le moteur et les roulements à billes ont besoin d'air comprimé pour entraîner l'outil. Pour éviter que l'humidité dans l'air comprimé ne fasse rouiller le moteur, il est nécessaire de le graisser quotidiennement à l'huile. L'utilisation d'un lubrificateur intégré est recommandée à cet effet.

- Lubrificateur HAZET 9070N-1 pour le montage sur un outil pneumatique.

- Lubrification manuelle du moteur pneumatique :

Débrancher l'outil de l'alimentation d'air et tenir l'orifice d'admission d'air vers le haut. Déposer une ou deux gouttes d'huile pneumatique spéciale dans l'orifice d'admission d'air.

• Brancher l'outil à l'alimentation d'air comprimé, couvrir l'orifice d'évacuation d'air avec une serviette et laisser tourner l'outil quelques secondes.
• Ne jamais utiliser de liquides inflammables ou facilement évaporables, p. ex. kérosène, diesel ou essence, pour la lubrification de l'outil.

ATTENTION!

L'huile en surplus dans le moteur est immédiatement rejetée par l'orifice d'évacuation d'air.

AVERTISSEMENT!

Ne jamais pointer l'orifice d'évacuation vers des personnes ou des objets. L'orifice d'évacuation d'air se trouve derrière la poignée.

Maintenance

• Avant tout travail de maintenance, toujours débrancher l'outil de l'alimentation en air comprimé.
• En cas d'utilisation quotidienne, il convient d'effectuer une maintenance tous les trois mois, et cependant au plus tard au bout de 1000 heures de fonctionnement.

• Les composants usagés ou endommagés comme les joints toriques, paliers etc. doivent être remplacés et toutes les pièces doivent être graissées.

• N'utiliser que les pièces de rechange recommandées par le fabricant, dans le cas contraire la garantie sera annulée.

• Lors de l'élimination des pièces détachées, des lubrifiants etc., veiller à ce que les directives relatives à la protection de l'environnement soient respectées.
• Pour nettoyer l'outil ou ses pièces déta-chées, l'utilisation d'essence minérale est recommandée.
• Ne jamais nettoyer avec des solvants, acides, esters (composés organiques de l'alcool et de l'acide), acétone (cétone), hydrocarbures chlorés ou huiles contenant des nitro-carbonates. Ne pas utiliser de produits chimiques à faible point d'inflammation.
• Pour contacter le service après-vente, s'adresser au distributeur ou au Centre de service HAZET.

6. Dysfonctionnements

En cas de dysfonctionnement, veuillez vérifier :

• L'installation de compression et les tuyaux d'admission d'air comprimé, contrôler que la quantité d'air nécessaire en l/min et la section du tuyau correspondent aux données techniques de l'appareil
• La présence de particules de poussière, rouille et condensat dans l'air de service
  • L'excès d'huile sur le moteur pneumatique

• Pour des raisons de sécurité, seules les pièces de rechange originales du fabricant doivent être utilisées.
• L'utilisation de pièces de rechange fausses ou défectueuses peut causer des dommages, des dysfonctionnements et l'arrêt complet de l'outil.
• L'utilisation de pièces de rechange non autorisées entraînera automatiquement la perte de tous les droits de garantie, les droits de service, les droits aux dommages et intérêts et la prétention en responsabilité contre le fabricant ou ses agents, distributeurs et représentants.

⑤ Stockage / Dépôt

• L'appareil doit être entreposé et conservé selon les conditions suivantes :
- Ne pas conserver l'appareil à l'extérieur.
- Stocker l'outil à un endroit sec et sans poussière.
- N'exposez pas l'outil à des liquides ou à des substances agressives.
• Température de stockage -10 à +45 °C.
• Humidité relative de l'air 65 % max.

⑥ Mise au rebut

• Nettoyer l'outil et mettre les composants au rebut en tenant compte des prescriptions de sécurité au travail et de protection de l'environnement en vigueur.
• Les pièces détachées peuvent être recyclées.

Porter une protection auditive!
