9032M-53 - Ponceuse Hazet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-meuleuse / Ponceuse pneumatique
Marque	Hazet
Modèle	9032M-53
Vitesse à vide	70 000 tr/min
Poids	230 g
Capacité du mandrin	6,35 mm (min.)
Consommation d'air	1,5 l/min
Pression de service	6,3 bar
Niveau sonore (LpA)	77,7 dB(A)
Vibration	0,37 m/s²
Dimensions (diamètre x longueur)	10 x 140 mm
Alimentation	Air comprimé (propre et sec)
Lubrification	Huile pneumatique HAZET 9400-100 (30 cSt à 40°C)
Entretien	Huilage quotidien avant usage ; utiliser un lubrificateur intégré
Consignes de sécurité	Respecter les consignes pour outils pneumatiques HAZET ; ne jamais orienter l’échappement vers des personnes
Utilisation	Meulage, ponçage, polissage dans les endroits difficiles d’accès

FOIRE AUX QUESTIONS - 9032M-53 Hazet

Quelle est la vitesse maximale de la Hazet 9032M-53 ?

La vitesse à vide est de 70 000 tr/min.

Quel type d'air comprimé utiliser ?

Utilisez de l'air propre et sec. Il est recommandé d'installer un filtre à air et un lubrificateur.

Comment lubrifier l'outil ?

Débranchez l'outil, versez 1-2 gouttes d'huile pneumatique HAZET 9400-100 dans l'entrée d'air, puis rebranchez et laissez tourner quelques secondes en couvrant la sortie d'air.

Quelle pression d'air est nécessaire ?

La pression de service recommandée est de 6,3 bar.

Quel est le diamètre maximal de la pince ?

Le mandrin accepte des tiges d'un diamètre minimum de 6,35 mm.

Quelles sont les précautions de sécurité importantes ?

Ne dirigez jamais l'échappement d'air vers des personnes ou des objets. Suivez les consignes de sécurité HAZET pour outils pneumatiques.

Peut-on utiliser des liquides inflammables pour lubrifier ?

Non, n'utilisez jamais de kérosène, diesel ou essence. Utilisez uniquement de l'huile pneumatique spéciale.

Que faire en cas de surplus d'huile dans le moteur ?

L'excédent d'huile est immédiatement expulsé par l'échappement. C'est normal.

Comment nettoyer l'outil ?

Débranchez l'alimentation en air et essuyez l'outil avec un chiffon sec. Vous pouvez souffler la poussière avec de l'air comprimé sec.

Où puis-je trouver les pièces détachées ?

Contactez votre revendeur HAZET ou le service après-vente. Les pièces détachées sont disponibles via le réseau HAZET.

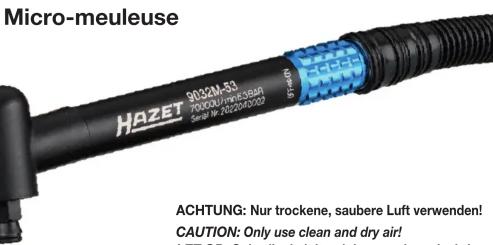

MODE D'EMPLOI 9032M-53 Hazet

Instructions d'utilisation

9032 M-53

C€

ATTENTION : N'utiliser que de l'air propre et sec !

Utilisez des unités d'entretien pour assurer un huilage permanent.

par ex. HAZET 9070-2 ou 9070-4 Unité d'entretien

aten / Technical data / Technische gegevens / Informations techniques :

1(v) 7,29000-010										∅	←l→
	mm	U/min	g	∅ mm	l/mm	l/min.	bar	dB(A)	m/s2	mm	mm
	3	70.000	230	min. 6,35	1.500	150	6,3	Lp A 77,7 | Lp W 78,1	0,37	10	140

	de	en	nl	fr
	Spannfutter	Collet Chuck Spanvoering		Mandrin de serrage
	Max. Drehzahl/min.	Max. revolutions per minute	Toerental max.	Vitesse max. t/min.
	Luftbedarf Air consumption Luchtverbruik			Consommation d'air
	Betriebsdruck Working pressure Bedrijfsdruk			Pression de service

en

nwege het hoge toerental moet de microstaafslijper voor ieder ied worden! particulier aux endroits infidirement accessibles. Attention : En raison de la vitesse de rotation élevée, il est indispensable de lubrifier la micro-meuleuse avant tout usage !

particulier aux endroits difficilement accessibles.

nwege het hoge toerental moet de microstaafslijper voor ieder worden!in van de microstaafslijper kunt u het best de speciale eno lige HAZET 9400-100 gebruiken (Viscositeit 30cSt (40°))	Attention : En raison de la vitesse de rotation élevée, il est indispensable de lubrifier la micro-meuleuse avant tout usage !Pour lubrifier la micro-meuleuse, veuillez utiliser par ex. l'huile spéciale pneumatique HAZET 9400-100 (viscosité 30 cSt (40°))
de bijgevoegde veiligheidsvoorschriften in acht voor die gereedschappen van HAZET!	Veuillez respecter impérativement les consignes de sécurité pour les outils pneumatiques de HAZET !
lijper,der nominale bredte 7,2	Micro-meuleuse,Raccord de taille nominale de 7,2 mm inclus

Pas d'huile pneumati-

que, pas de garantie !

Lubrification manuelle du moteur pneumatique :

- Débrancher l'outil de l'alimentation d'air et tenir l'orifice d'admission d'air vers le haut.

Déposer une ou deux gouttes d'huile pneumatique spéciale HAZET dans l'orifice d'admission

d'air, par ex. 9400-100.

- Brancher l'outil à l'alimentation d'air comprimé, couvrir l'orifice d'évacuation d'air avec une

serviette et laisser tourner l'outil quelques secondes.

- Ne jamais utiliser de liquides inflammables ou facilement évaporables, par ex. kérosène, diesel

ou essence, pour l'huilage de l'outil.

ATTENTION!

L'huile en surplus dans le moteur est immédiatement rejetée par l'orifice d'évacuation d'air.

AVERTISSEMENT ! Ne jamais pointer l'orifice d'évacuation vers des personnes ou des objets.

Huilage

- Les outils pneumatiques doivent être huilés pendant toute leur durée de vie.

Le moteur pneumatique, les roulements à billes et les lamelles ont besoin d'air comprimé pour entraîner

l'outil. Pour éviter que l'humidité dans l'air comprimé ne fasse rouiller le moteur, il est nécessaire de le

graisser quotidiennement à l'huile. L'utilisation d'un lubrificateur intégré est recommandée à cet effet.

IMPORTANT : Il est recommandé d'utiliser des filtres à air et un lubrificateur de tuyaux à air comprimé.
