Type de produit	Commutateur réseau (switch) managé
Marque	MikroTik
Modèle	CRS328-24P-4S+RM
Dimension (L x P x H)	443 x 226 x 44 mm (1U rack)
Poids	2,2 kg
Alimentation	100-240 V AC, 480 W max
Nombre de ports Ethernet	24 ports Gigabit Ethernet (10/100/1000)
Ports SFP+	4 ports SFP+ 10 Gbps
PoE	24 ports PoE/PoE+ (jusqu'à 450 W total)
Capacité de commutation	128 Gbps
Classe IP	IP20
Température de fonctionnement	0°C à +60°C
Humidité de fonctionnement	5% à 95% sans condensation
Montage	Rack 19 pouces (1U)
Système d'exploitation	RouterOS v7 (mise à jour recommandée)
Configuration	Via navigateur web, WinBox, CLI
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec ; ne pas utiliser de solvants
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau, installation par professionnel qualifié
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, appareil non réparable par l'utilisateur
Informations générales	Fabriqué par MikroTik SIA, Lettonie. Conforme aux normes CE, FCC, IC, UKCA.

FOIRE AUX QUESTIONS - CRS328-24P-4S+RM Mikrotik

Comment initialiser le commutateur pour la première fois ?

Branchez l'alimentation et connectez votre PC à un port Ethernet. Réglez votre adresse IP sur 192.168.88.2/24, puis ouvrez un navigateur et rendez-vous sur 192.168.88.1. Utilisez le nom d'utilisateur admin sans mot de passe (ou vérifiez l'étiquette pour les mots de passe par défaut).

Comment mettre à jour le firmware du CRS328-24P-4S+RM ?

Connectez-vous via WinBox ou l'interface web, allez dans System > Packages puis cliquez sur Check for Updates. L'appareil doit avoir une connexion Internet active pour télécharger la mise à jour.

Que faire si j'ai oublié le mot de passe administrateur ?

Vous pouvez réinitialiser l'appareil aux paramètres d'usine en maintenant enfoncé le bouton Reset (situé sur le panneau avant) pendant que vous allumez l'appareil. Relâchez après que la LED clignote. Attention, cela efface toute la configuration.

Comment configurer le PoE sur les ports ?

Dans RouterOS, allez dans Interfaces > Ethernet, sélectionnez le port, puis dans l'onglet PoE choisissez le mode souhaité (auto-on, forced-on, etc.). Assurez-vous que l'alimentation totale ne dépasse pas 450 W.

Puis-je utiliser des modules SFP+ de marques tierces ?

MikroTik recommande d'utiliser des modules compatibles MikroTik, mais de nombreux modules SFP+ standards fonctionnent. Si le module n'est pas reconnu, vous pouvez essayer de définir le port en SPF+ forced mode ou mettre à jour le firmware.

Comment monter le switch en rack ?

Utilisez les équerres de rack incluses et fixez-les avec les vis adaptées. Le switch occupe 1U (44 mm) de hauteur. Assurez-vous que l'installation est faite par du personnel qualifié.

Le switch chauffe beaucoup, est-ce normal ?

Oui, les commutateurs managés peuvent chauffer. Le CRS328-24P-4S+RM est conçu pour fonctionner jusqu'à 60°C. Assurez une ventilation adéquate dans le rack. Si le switch s'éteint, vérifiez les ventilateurs et le flux d'air.

Comment créer des VLANs sur ce switch ?

Utilisez RouterOS : allez dans Bridge > VLAN pour configurer le filtrage VLAN. Créez des interfaces VLAN et assignez-les aux ports. Reportez-vous au manuel complet sur mt.lv/um-fr.

Est-ce que ce switch supporte le spanning tree (STP) ?

Oui, RouterOS prend en charge STP, RSTP, et MSTP. Activez-les dans Bridge > Settings en sélectionnant le protocole.

Quels sont les voyants lumineux sur le panneau avant ?

Chaque port Ethernet a un voyant LED : vert pour liaison, clignotant pour activité. Les ports SFP+ ont des LED similaires. Le voyant d'alimentation est situé à gauche. Consultez la notice pour plus de détails.

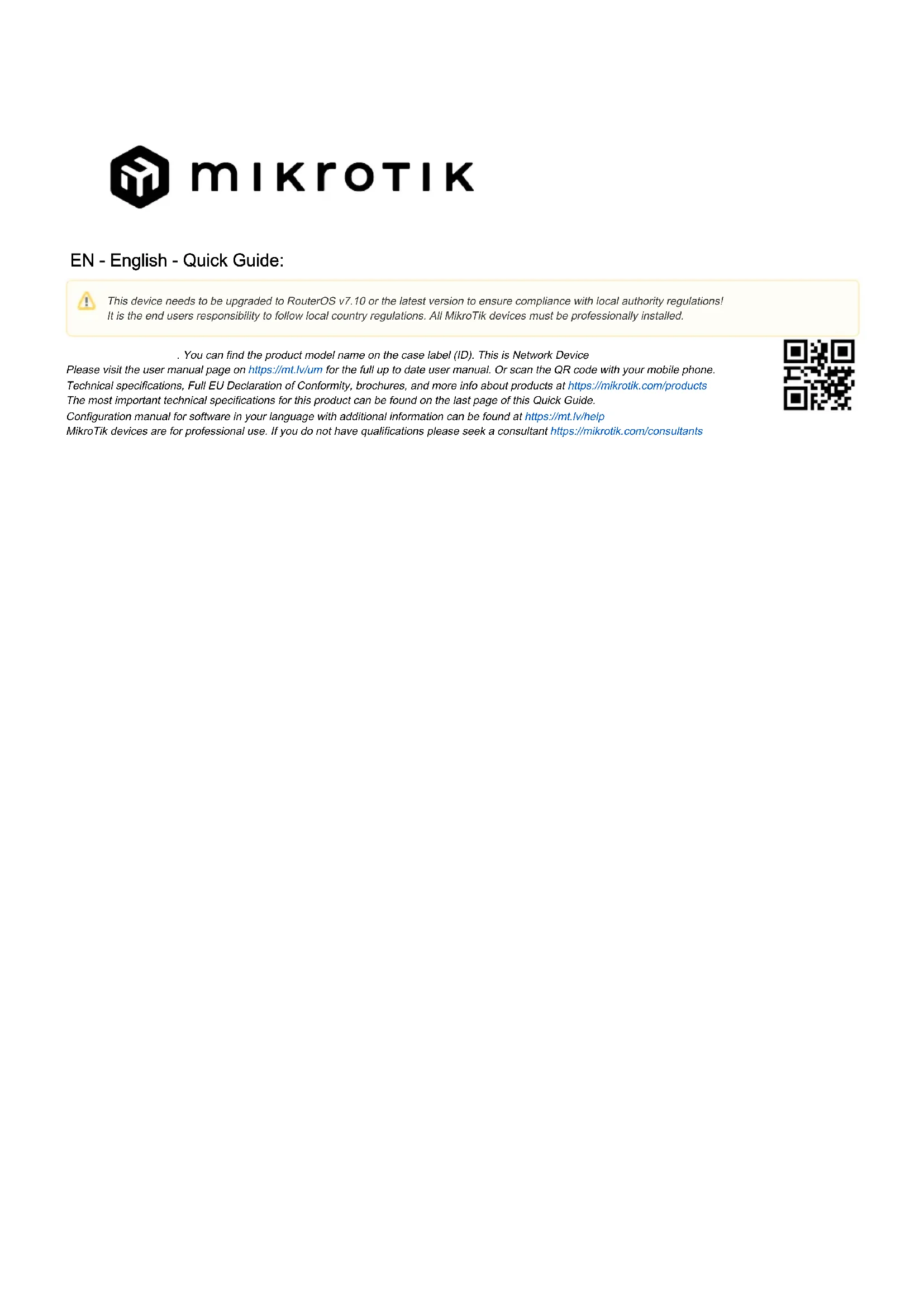

MODE D'EMPLOI CRS328-24P-4S+RM Mikrotik

ES - Espanol. Guía épida:

Cet appeareil doit etre mis a niveau vers RuterOS v7.10 ou la derniere version pour garantir la conformite aux reglementations des autorites locales. Il est de la responsabilité des utilisateurs finaux de suivre les reglementations locales du pays. Tous les appeareils MikroTik doivent etre installés par un professionnel.

Cenisstounveetipotepqteaneu du mode du produit sur I'etiquette du boitier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scanze le code QR avec voitre tellephone portable.

Spications techniques, dearation de conformite UE complte brochures et plus d'informations sur les produits sur https:/mikrotik.com /products

Les specifications techniques les plus importantes de ce produit se trouvent sur la derniere page de ce guide rapide.

Voutrouvez le manuel de configuration du logiciel dans voire langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuilles consulter un consultant https://mikrotik.com/consultants

Premiers pas:

Pour les modèle CCR et 1100, connectez cette PC au port Ethernet 1;
Pour les modèle CRS, connectez-vous avec votre PC à n'imprime quel port Ethernet;
- Connectez l'appareil à une source d'alimentation;
- Reglez votre IP pour PC sur 192.168.88.2/24;
- Utilisez un navigateur Web ou WinBox pour vous connecter à l'adresse IP par défaut 192.168.88.1, avec le nom d'utilisateur: admin et pas de mot de passer (o u, pour certains modèles, vérifie les mots de passer utiliser et sans fil sur l'autocollant);
- Dans le cas où l'IP n'est pas disponible, utilisez WinBox et connectez-vous avec l'adresse MAC;
- Mettez à jour l'appareil en cliquant sur le bouton (Check_for Updates) du dernier logiciel RouterOS pour que cette fonctionne, l'appareil doit avoir une connexion Internet active;
Pour une mise a jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les packages requis sont accessibles sous le menu "Support&Downloads";
- Telechargez les packages téléchargés dans le menu "Winbox" "Files" et redémarrez l'appareil;
- En mettant à niveau votre logiciel RouterOS vers la première version, vous pouvez garantir des performances, une stabilité et des mises à jour de sécurité optimes;
Redemarrez l'appareil;
- Configurez votre mot de passer pour sécuriser l'appareil.

Information sur la sécurité:

Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
- Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
- Cet équipement doit etre installe par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipment est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
- Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnementés chauds.
- Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
- En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
- Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amné à prendre des mesures ajustées

Risque de chic electrique. Cet équipement doit etre entretenu unquivalent par du personnel qualifie

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HI- 7di. Tuvarotit maruagadruo

MikroTik 2015

阿 电

L'émetteur/recepteur exempt de licence contenu dans le present appeaireit est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appeareils radio exempits de licence. L'exploitation est autorisé aux deux conditions suivantes: 1) L'appeil ne doit pas produit de brouillage; 2) L'appeil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètement le fonctionnement.

Cet apparéil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CANICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especillasiones技术水平 / (RU) Techniques xapačteprústук:
(EN) Product Power Input Options (DE) Produkt Stromquellen Optionen (FR) Options d'entrée d'alimentazione du produit (IT) Opzioni di ingresso alimentazione del prodotto (ES) Opções de entrada de energia del produit (RU)Πapamétrphy Bxódnó moçúnocsn prôdukta	(EN) IP class of the enclosure (DE) IP-Klasse des Gehäuses (FR) Classe IP du boîtier (IT) Classe IP della custodia (ES) Classe de IP del recinto (RU) Knacc 3aùmétby koprúca IP	(EN) Operating Temperature (DE)Betriebstemperatur (FR) température de fonctionnement (IT) temperatura di esercizio (ES) Temperatura de functiónamento (RU) Pâbocáy Tempepatuya
AC input = 100-240 V AC IP20		±0°..+60°C
