Type de produit	Télécommande pour porte de garage et barrière
Marque	LiftMaster
Modèle	771CB (compatible avec 61LM, 62LM, 33LM, 63LM, 64LM)
Alimentation	Pile lithium 12 V (modèle 10A14)
Autonomie de la pile	Environ 1 an
Fréquence de fonctionnement	390 MHz, code fixe
Nombre de boutons	1, 2 ou 3 selon le modèle de télécommande
Nombre d'appareils contrôlables	Jusqu'à 3 appareils (selon version)
Méthodes de programmation	Commutateurs Dip manuels ou bouton intelligent/d'apprentissage
Utilisation prévue	Activation de dispositifs de fermeture de barrières et portes commerciales ou résidentielles
Sécurité	Utilisation hors de portée des enfants ; actionner uniquement avec visibilité dégagée
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile annuellement
Pièces de rechange disponibles	Pile 10A14, pince pare-soleil 29C128
Réparabilité par l'utilisateur	Aucune pièce réparable ; seule la pile est remplaçable
Normes	Conforme FCC pour usage domestique et bureau
Avertissement réglementaire	Peut contenir du plomb ; respecter les consignes de l'État de Californie (P65)
Service client	Assistance technique au 1-800-528-9131 (États-Unis)
Site web	www.liftmaster.com

FOIRE AUX QUESTIONS - 771CB LiftMaster

Comment programmer ma télécommande LiftMaster 771CB ?

Vous pouvez programmer la télécommande de deux façons : par les commutateurs Dip ou par le bouton intelligent/d'apprentissage. Pour la méthode Dip, ouvrez le compartiment à piles et alignez les commutateurs sur les mêmes positions que ceux du récepteur (+, 0, -). Pour la méthode intelligente, appuyez sur le bouton intelligent du récepteur, puis dans les 30 secondes, maintenez enfoncé le bouton de la télécommande souhaité.

Quelle pile utilise la télécommande LiftMaster 771CB ?

La télécommande utilise une pile lithium de 12 V, modèle 10A14. Elle dure environ un an.

Comment remplacer la pile de la télécommande ?

Faites glisser le couvercle du compartiment à piles pour accéder à la pile. Remplacez-la par une pile neuve 12 V (10A14) en respectant la polarité. Jetez l'ancienne pile conformément aux réglementations locales.

Ma télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Ensuite, assurez-vous que les commutateurs Dip sont correctement réglés. Si le problème persiste, essayez de reprogrammer la télécommande avec le récepteur. Sinon, contactez le service client au 1-800-528-9131.

Puis-je utiliser la télécommande avec d'autres marques de portes ?

La télécommande 771CB est conçue pour fonctionner avec les produits LiftMaster utilisant un code fixe à 390 MHz. Elle n'est pas garantie avec d'autres marques.

Comment programmer plusieurs télécommandes pour le même récepteur ?

Répétez la procédure de programmation (bouton intelligent ou commutateurs Dip) pour chaque télécommande. Chaque bouton peut être programmé individuellement.

Est-il sécuritaire de laisser une télécommande à la portée d'un enfant ?

Non, gardez toujours les télécommandes hors de portée des enfants. Ne laissez jamais un enfant manipuler la télécommande, car une activation involontaire peut causer des blessures graves.

Que signifie le témoin lumineux après avoir appuyé sur le bouton intelligent ?

Le voyant DEL s'allume pour indiquer que le récepteur est en mode apprentissage. Si aucun bouton n'est pressé dans les 30 secondes, la DEL s'éteint et la programmation est annulée.

Puis-je programmer un bouton pour ouvrir et un autre pour fermer une porte ?

Oui, sur une télécommande à plusieurs boutons, vous pouvez affecter chaque bouton à une fonction différente (ouverture, fermeture, arrêt) en suivant la procédure avec les boutons intelligent correspondants (A, B, C) du récepteur.

Où puis-je trouver la notice complète de la télécommande ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI 771CB LiftMaster

Modèles 61LM et 61LMC

Modèles 62LM et 62LMC

Modèles 33LM, 33LMC, 63LM, et 63LMC

Modèles 64LM et 64LMC

AVERTISSEMENT

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

INTRODUCTION

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 390 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

AVANT DE COMMENCER

Localisez les commutateurs Dip sur votre télécommande

Télécommande à un bouton et à trois boutons : Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

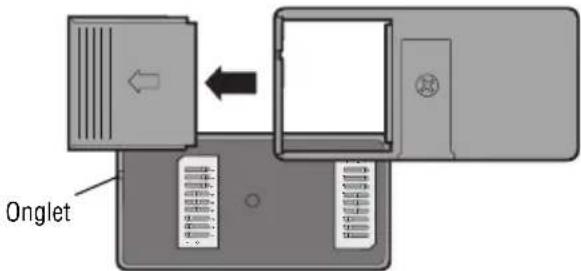

Télécommand à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Petit télécommande à trois boutons :

Il est recommandé d'utiliser le gros bouton supérieur avec un ouvre-porte de garage ou une commande d'éclairage. Utiliser les autres boutons-poussoirs pour le fonctionnement d'un autre ouvreporte de garage ou commande d'éclairage.

Accéder aux commutateurs de codes en retournant la télécommande et en retirant le dos du boîtier. S'assurer de ne pas déplacer les composants de la carte de circuit.

Télécommande à un bouton et à trois boutons

Télécommande à deux boutons

Onglet

Petit télécommande à trois boutons

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

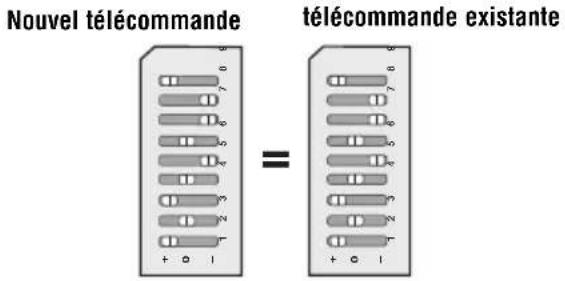

Programmation de la télécommande avec une télécommande existante

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+, 0, -).

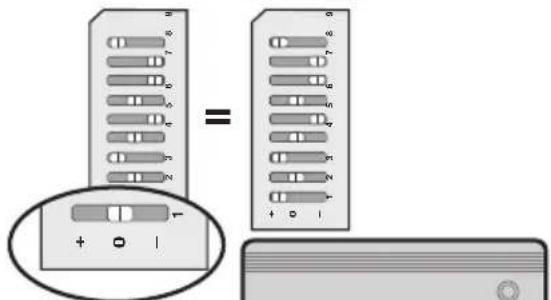

Programmation d'une télécommande à 3 boutons

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n° 1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Exemple : Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+, 0, -).

Programmation avec bouton intelligent/d'apprentissage

1 Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera.

2 Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée.

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

Programmation avec des commutateurs dip

1 Vérifier la position des commutateurs Dip situés à l'arrière du produit.

2 Utiliser un stylo ou un tournevis pour modifier les positions des commutateurs de codes afin de les faire correspondre à celles des commutateurs situés à l'arrière du moteur.

Une fois les positions des commutateurs de codes établies, appuyer sur le bouton de télécommande afin d'activer l'unité.

Nouvel télécommande télécommande existante =

Télécommande sans une ou deux boutons Télécommande à 3 boutons

Commutateur Dip N° 1 doit correspondre aux boutons sur la télécommande à 3 boutons

Nouvel télécommande

1 Bouton intelligent/d'apprentissage

La position des commutateurs Dip de produit = Nouvel télécommande

AVERTISSEMENT

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une bordure d'inversion DOIT être posée au bas de la porte. L'omission d'une bordure d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de modèle 33LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 423LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commercial dans les modes OUVERTURE, FERMETURE et STOP.

1 Utiliser un tournevis pour soulever le couvercle du récepteur.
2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N.C. (sinon le dispositif de fermeture de porte commercial ne fonctionnera pas).

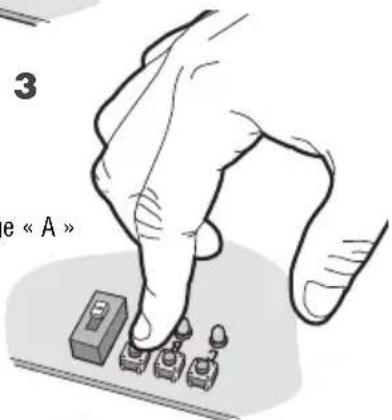

3 Ensuite et relâcher le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera.
4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programmé sur le mode FERMETURE.

REMARQUE : Si un bouton-poussoir de la télécommande n'est pas enfoncé dans un délai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » sélectionné S'ÉTEINDRA. Il faut alors répéter la programmation.

1

2 N.C. Commutateur à

Commutateur à glissière

Bouton intelligent/d'apprentissage « A »

3 e « A »

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

5

Pour prévenir d'eventuelles BLESSURES GRAVES ou LA MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

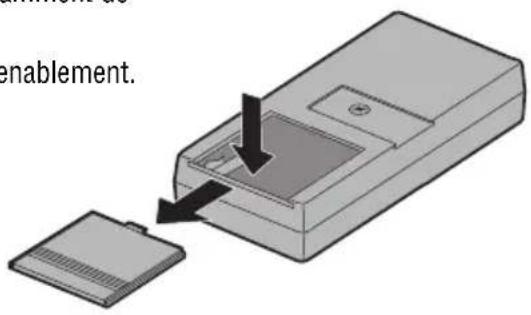

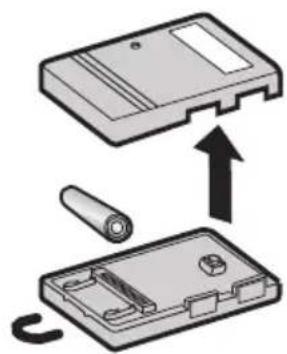

La pile de 12 V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

enablement.

AVIS : Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

PIÈCES DE RECHANGE

Pince du pare-soleil....29C128

Pile de 12 V....10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMÉRO GRATUIT :

1-800-528-9131

www.liftmaster.com
