Type de produit	Télécommande pour porte de garage
Marque	LiftMaster
Modèle	774CB
Fréquence	390 MHz (code fixe)
Nombre de boutons	1, 2 ou 3 boutons selon le modèle
Alimentation	Pile 12V (modèle 10A14)
Autonomie de la pile	Environ 1 an
Programmation	Par commutateurs Dip ou bouton intelligent/d'apprentissage
Compatibilité	Produits LiftMaster et dispositifs de fermeture à code fixe 390 MHz
Usage commercial	Possible avec récepteur 423LM et bordure d'inversion obligatoire
Sécurité	Garder hors de portée des enfants ; actionner uniquement si la porte est visible
Température de fonctionnement	Non spécifié (usage intérieur généralement)
Dimensions approximatives	Environ 5 x 3 x 1 cm (estimation)
Poids approximatif	Environ 50 g (avec pile)
Pièces de rechange	Pince pare-soleil 29C128, pile 12V 10A14
Assistance technique	1-800-528-9131 (États-Unis)
Conformité	FCC et Industrie Canada (utilisation à la maison ou au bureau)
Entretien	Remplacement de la pile ; aucune autre pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - 774CB LiftMaster

Comment programmer la télécommande 774CB avec une télécommande existante ?

Placez les télécommandes ancienne et nouvelle côte à côte. Positionnez les commutateurs Dip (+, 0, -) pour qu'ils correspondent exactement. Si vous programmez une télécommande à 3 boutons, assurez-vous que le commutateur n°1 est réglé correctement (ex: pour le bouton central, positionnez-le sur '0').

Comment programmer sans télécommande existante ?

Réglez les commutateurs Dip sur n'importe quelle position (+, 0, -) sur la nouvelle télécommande. Ensuite, suivez la méthode du bouton intelligent/d'apprentissage en appuyant sur le bouton du moteur puis sur la télécommande dans les 30 secondes.

Que faire si ma télécommande ne fonctionne plus ?

Vérifiez la pile : remplacez-la par une pile 12V modèle 10A14. Assurez-vous que les commutateurs Dip correspondent à ceux du récepteur. Si le problème persiste, réessayez la programmation via le bouton intelligent/d'apprentissage.

Combien de boutons puis-je programmer ?

Cela dépend du modèle de télécommande : un bouton pour les modèles 61LM, deux boutons pour 62LM, trois boutons pour 33LM, etc. Chaque bouton peut commander un dispositif différent.

Puis-je utiliser cette télécommande pour un usage commercial ?

Oui, avec un récepteur 423LM. Vous devez programmer les boutons en modes OUVERTURE, FERMETURE et STOP, et installer une bordure d'inversion sous la porte pour éviter les blessures.

Comment changer la pile de la télécommande ?

Glissez le couvercle du compartiment à piles. Retirez l'ancienne pile et insérez une pile 12V neuve (modèle 10A14). Replacez le couvercle. Éliminez la pile usagée conformément aux réglementations.

Quelle est la portée de la télécommande ?

La portée n'est pas spécifiée dans la notice, mais pour les télécommandes LiftMaster typiques, elle est d'environ 30 à 50 mètres en ligne de vue.

La télécommande 774CB est-elle compatible avec mon ouvre-porte LiftMaster ?

Oui, si votre ouvre-porte utilise un code fixe à 390 MHz. Vérifiez la fréquence de votre récepteur. La télécommande à 3 boutons peut également être utilisée avec le récepteur 423LM.

Que signifie le voyant DEL sur le récepteur ?

Lors de la programmation, la DEL clignote pour indiquer que le récepteur est en mode d'apprentissage. Si elle s'éteint avant que vous n'ayez appuyé sur la télécommande, répétez l'opération dans les 30 secondes.

Comment sécuriser l'utilisation de la télécommandé pour les enfants ?

Gardez toujours les télécommandes hors de portée des enfants. Ne laissez jamais un enfant les utiliser. Actionnez la porte uniquement lorsqu'elle est visible et sans obstacle.

MODE D'EMPLOI 774CB LiftMaster

Modèles 61LM et 61LMC

Modèles 62LM et 62LMC

Modèles 33LM, 33LMC, 63LM, et 63LMC

Modèles 64LM et 64LMC

AVERTISSEMENT

Afin d'éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l'actionnement d'une clôture ou d'une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu'elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu'à sa fermeture complète. NE permettez à quiconque de passer lorsqu'une clôture ou une porte est en mouvement.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

INTRODUCTION

Ce produit est destiné à être utilisé avec des dispositifs de fermeture de barrières, des dispositifs de fermeture de porte commerciaux et avec tous les produits LiftMaster® qui utilisent un code fixe à 390 MHz. La télécommande à bouton unique activera un seul dispositif, la télécommande à 2 boutons activera jusqu'à 2 dispositifs et celle à 3 boutons en activera jusqu'à 3.

AVANT DE COMMENCER

Localisez les commutateurs Dip sur votre télécommande

Télécommande à un bouton et à trois boutons : Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le télécommande.

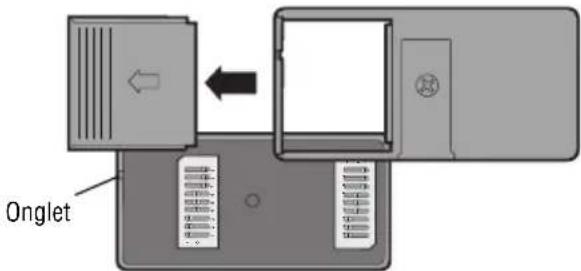

Télécommand à deux boutons :

La télécommande à 2 boutons possède deux groupes de commutateurs Dip.

Glisser le couvercle du compartiment à piles afin d'accéder aux commutateurs de codes dans le bouton lisse. Démontez la vis au dos de la télécommande et retirez le couvercle en appuyant sur l'onglet. Ceci vous permettra d'accéder aux commutateurs Dip du bouton cannelé.

Petit télécommande à trois boutons :

Il est recommandé d'utiliser le gros bouton supérieur avec un ouvre-porte de garage ou une commande d'éclairage. Utiliser les autres boutons-poussoirs pour le fonctionnement d'un autre ouvreporte de garage ou commande d'éclairage.

Accéder aux commutateurs de codes en retournant la télécommande et en retirant le dos du boîtier. S'assurer de ne pas déplacer les composants de la carte de circuit.

Télécommande à un bouton et à trois boutons

Télécommande à deux boutons

Petit télécommande à trois boutons

Utilisez un crayon ou un tournevis pour positionner les commutateurs Dip.

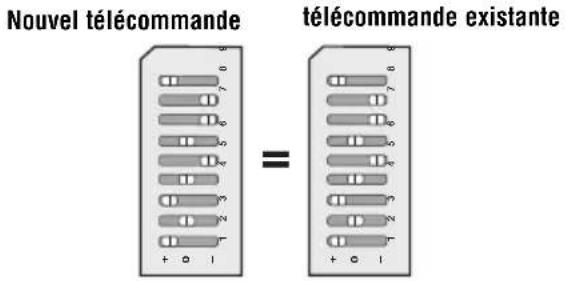

Programmation de la télécommande avec une télécommande existante

Localisez les commutateurs Dip sur les télécommandes anciennes et nouvelles. Placez les télécommandes côte à côte et positionnez les commutateurs Dip sur chaque télécommande afin de correspondre aux positions (+, 0, -).

Programmation d'une télécommande à 3 boutons

Lors de la programmation d'une télécommande à un seul ou à 2 boutons pour la transformer en une télécommande à 3 boutons, il est très important de positionner correctement le commutateur Dip n° 1. Le commutateur Dip de la télécommande à un seul ou à 2 boutons DOIT correspondre aux boutons sur la télécommande à 3 boutons comme sur la présentation.

Exemple : Si vous programmez une télécommande à un seul bouton sur le bouton central d'une télécommande à 3 boutons, le commutateur Dip n° 1 de la télécommande à un seul bouton DOIT être positionné sur « 0 » pour que les deux boutons puissent fonctionner.

Programmation de la télécommande sans une télécommande existante

Réglez les commutateurs Dip des télécommandes sur n'importe quelle position (+, 0, -).

Programmation avec bouton intelligent/d'apprentissage

1 Appuyez et relâchez le bouton Intelligent/d'apprentissage de votre produit. La DEL s'allumera.

2 Dans les 30 secondes, maintenez appuyé le bouton sur la télécommande que vous désirez utiliser pour activer votre produit.

La programmation est terminée.

Répétez les étapes ci-dessus pour chaque bouton et/ou chaque télécommande que vous désirez programmer.

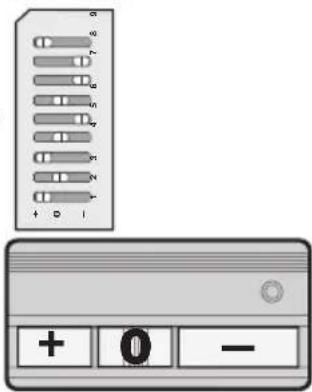

Programmation avec des commutateurs dip

1 Vérifier la position des commutateurs Dip situés à l'arrière du produit.

2 Utiliser un stylo ou un tournevis pour modifier les positions des commutateurs de codes afin de les faire correspondre à celles des commutateurs situés à l'arrière du moteur.

Une fois les positions des commutateurs de codes établies, appuyer sur le bouton de télécommande afin d'activer l'unité.

Télécommande sans une ou deux boutons Télécommande à 3 boutons

Commutateur Dip N° 1 doit correspondre aux boutons sur la télécommande à 3 boutons

AVERTISSEMENT

Installer le poste de commande et le récepteur là où la porte est visible mais à l'écart de la porte et de ses ferrures de montage. Lorsqu'un récepteur est utilisé pour actionner un ouvre-porte commercial, une bordure d'inversion DOIT être posée au bas de la porte. L'omission d'une bordure d'inversion dans ces circonstances peut causer des BLESSURES GRAVES ou ORTELLES aux personnes se trouvant piégées sous la porte.

Les télécommandes de modèle 33LM à 3 boutons peuvent aussi être utilisées avec un récepteur à trois canaux 423LM et un contrôle de porte à 3 boutons pour activer le dispositif de fermeture de porte commercial dans les modes OUVERTURE, FERMETURE et STOP.

1 Utiliser un tournevis pour soulever le couvercle du récepteur.
2 Vérifiez que le commutateur à glissière sur le récepteur est défini sur la position N.C. (sinon le dispositif de fermeture de porte commercial ne fonctionnera pas).

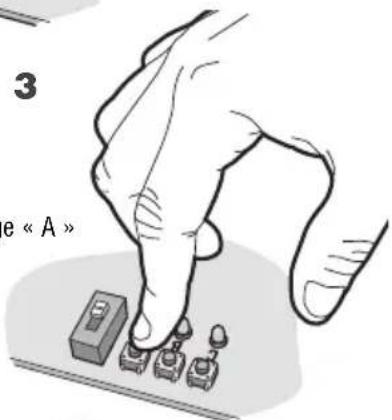

3 Ensuite et relâcher le bouton intelligent/d'apprentissage marqué « A » sur le récepteur. La DEL adjacente clignotera.
4 Dans les 30 secondes, appuyez et relâchez le bouton rouge de la télécommande. Le bouton rouge est dorénavant programmé sur le mode FERMETURE.

REMARQUE : Si un bouton-poussoir de la télécommande n'est pas enfoncé dans un délai de 30 secondes, le témoin lumineux adjacent au bouton « intelligent » sélectionné S'ÉTEINDRA. Il faut alors répéter la programmation.

Commutateur à glissière

Bouton intelligent/d'apprentissage « A »

Répétez les étapes 3 - 4 ci-dessus avec le bouton jaune sur la télécommande et avec le bouton « B » Intelligent/apprentissage du récepteur pour programmer le mode FERMETURE, et à nouveau avec le bouton vert de la télécommande et avec le bouton « C » Intelligent/apprentissage du récepteur pour programmer le mode OUVERTURE.

5 Remettez en place le couvercle du récepteur.

5

Pour prévenir d'eventuelles BLESSURES GRAVES ou LA MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d'ingestion de la pile.

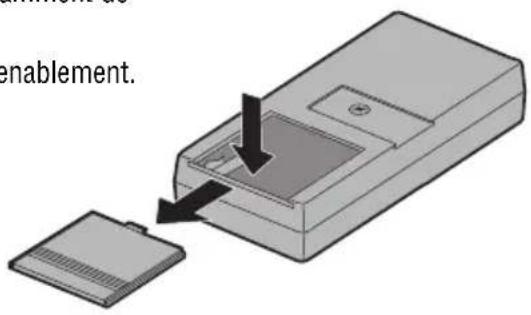

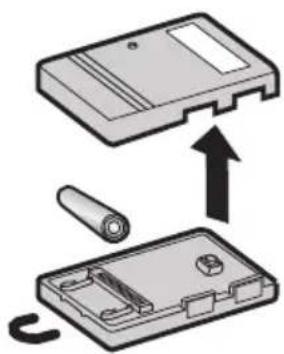

La pile de 12 V devrait produire suffisamment de puissance pour au moins un an.

Se débarrasser des vieilles piles convenablement.

AVIS : Les règles de la FCC ou d'Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L'utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

PIÈCES DE RECHANGE

Pince du pare-soleil....29C128

Pile de 12 V....10A14

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMÉRO GRATUIT :

1-800-528-9131

www.liftmaster.com
