Type de produit	Commutateur réseau Gigabit géré
Modèle	DIS-700G-28XS
Marque	D-Link
Nombre de ports	28 ports (dont 4 ports SFP+ 10 Gigabit)
Débit	10/100/1000 Mbit/s (ports cuivre) et 10 Gbit/s (ports SFP+)
Dimensions (L x P x H)	440 x 250 x 44 mm (montage rack 1U)
Poids	Environ 3,5 kg
Alimentation	AC 100-240V, 50/60 Hz, consommation typique 40 W
Fonctions principales	VLAN, QoS, IGMP snooping, 802.1X, port isolation, storm control, ACL
Entretien et nettoyage	Dépoussiérer régulièrement à l'air comprimé ; ne pas utiliser de liquide
Sécurité	Conforme aux normes CE, FCC ; utiliser dans un environnement tempéré
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le SAV D-Link
Informations générales	Température de fonctionnement : 0 à 50 °C ; humidité : 10 à 90 % sans condensation

FOIRE AUX QUESTIONS - DIS-700G-28XS D-LINK

Comment réinitialiser le commutateur aux paramètres d'usine ?

Appuyez sur le bouton Reset à l'arrière du commutateur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez et attendez le redémarrage.

Quelle est l'adresse IP par défaut pour l'accès à l'interface web ?

L'adresse IP par défaut est 10.90.90.90 avec le masque 255.0.0.0. Connectez-vous via un navigateur sur un PC configuré dans le même sous-réseau.

Comment configurer un VLAN sur le DIS-700G-28XS ?

Accédez à l'interface web, allez dans L2 Features > VLAN, créez un VLAN avec un ID et assignez les ports membres. N'oubliez pas de définir le port de liaison montante comme tagged.

Pourquoi les ports SFP+ ne s'allument-ils pas ?

Vérifiez que les modules SFP+ sont compatibles et insérés correctement. Assurez-vous également que le câble optique est en bon état et que l'équipement distant est allumé.

Comment activer la fonction IGMP snooping ?

Dans l'interface web, allez dans L2 Features > IGMP Snooping, activez globalement l'IGMP snooping et configurez les paramètres VLAN par VLAN.

Quels types de câbles sont recommandés pour les ports cuivre ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure (Cat6 recommandé) pour des performances optimales jusqu'à 100 mètres.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site D-Link. Connectez-vous à l'interface web, allez dans Management > Firmware Update, sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Le commutateur chauffe-t-il normalement ?

Oui, une certaine chaleur est normale. Assurez-vous que les fentes de ventilation ne sont pas obstruées et que le commutateur est placé dans un environnement bien ventilé et à température ambiante.

Comment configurer un port mirroring (SPAN) ?

Allez dans Diagnostics > Port Mirroring, sélectionnez un port source et un port destination, puis activez la session. Les paquets seront copiés sur le port destination pour analyse.

Que faire si j'ai oublié le mot de passe administrateur ?

Réinitialisez le commutateur aux paramètres d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes. Les identifiants par défaut sont admin / admin.

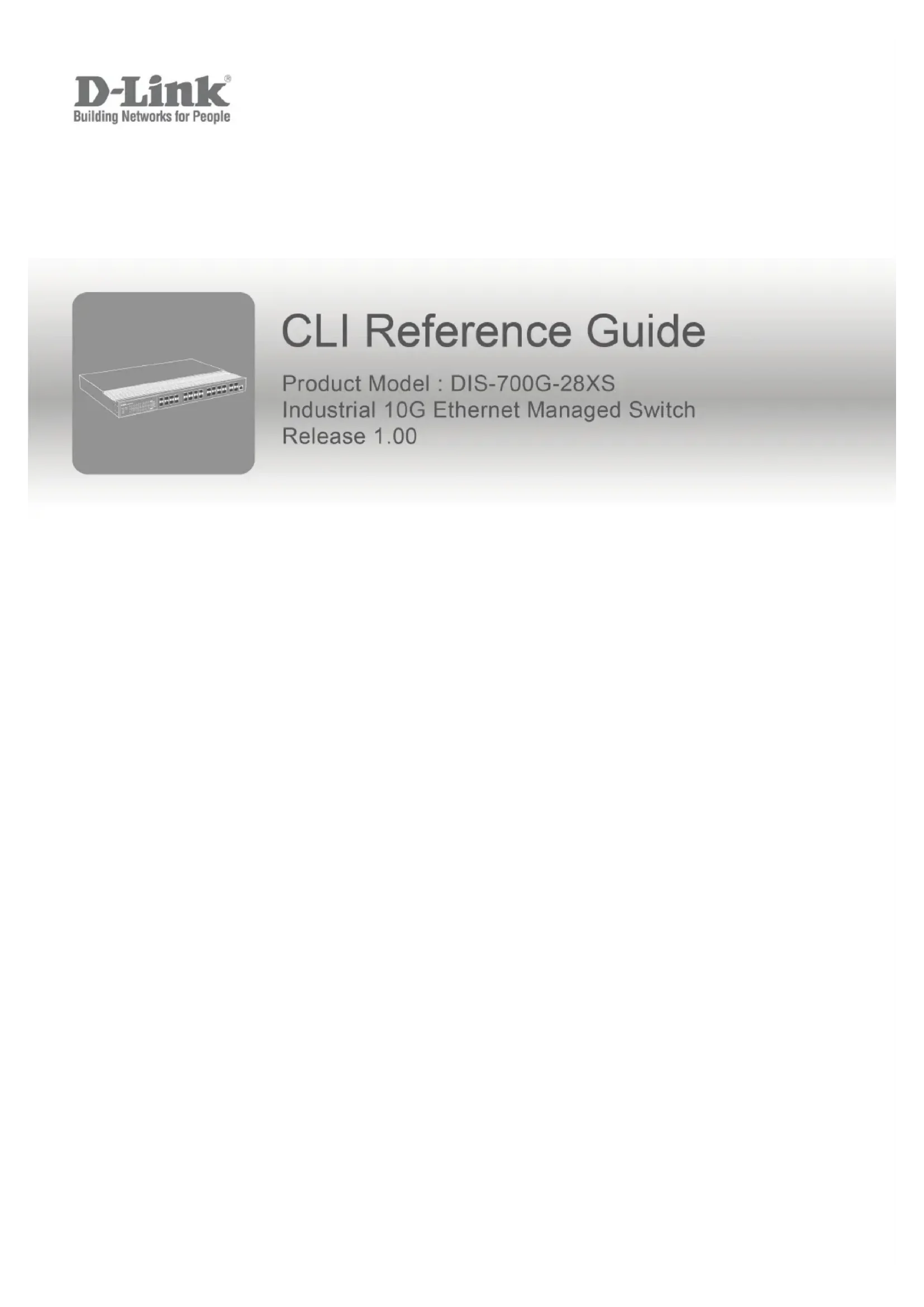

MODE D'EMPLOI DIS-700G-28XS D-LINK

3.4.26 port-isolation 61

3.4.27 unknown-uc rate 61

3.4.45 dot1x max-req 65

3.4.46 dot1x auth-supp-timeout 65

3.4.47 dot1x auth-server-timeout 65

3.4.48 dot1x reauth {enable|disable} 65

3.4.49 dot1x reauth-period 66

3.5 ACL-PROFILE CONFIGURE MODE COMMANDS 67

3.5.1 acl-profile {create|delete} 67

3.5.2 acl-profile {create|delete} entry 67

3.5.3 acl-profile set name 67

3.4.26 port-isolation

Description	Enable/Disabled port-isolation action.
Syntax	port-isolation<portNo>port-isolation<portNo> disable
Parameter
	Name	Description
		Valid values: 1~28Type: Mandatory

3.4.27 unknown-uc rate

Description	Set storm rate for unknown unicast packet.
Syntax	unknown-uc rate
Parameter
	Name	Description
		Valid values: 1~1000000 (Kbps)Type: Mandatory

3.4.40 igmp max-channel

Description	Set max channel to specified port.
Syntax	igmp max-channel
Parameter
	Name	Description
		Max channel number. Valid values: 1 ~ 512 Type: Mandatory

3.4.41 dot1x {force-reinitialize| force-reauthenticate}

3.4.45 dot1x max-req

Description	Set max times of backend Authenticator send EAP-Request to supplicant before restarting the authentication process.
Syntax	dot1x max-req
Parameter
	Name	Description
		Max request number. Valid values: 1 ~ 10. Default values: 2 Type: Mandatory

3.4.46 dot1x auth-supp-timeout
