MODE D'EMPLOI AC424S IFM

Notice d'utilisation originale

SmartPLC SAFETY SafeLine+ avec interface EtherNet/

IP

Firmware V6.1.8 ou supérieur

AC424S

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité.... 4
3 Fourniture 5
4 Usage prévu 6

4.1 Exigences relatives à la sécurité....6
4.2 Symbole de sécurité sur l'appareil.... 6
4.3 Sécurité IT 6

5 Description de la fonction 7
6 Installer l'appareil 8
7 Eléments de service et de raccordement 9

7.1.1 LED appareil H1 9
7.1.2 LED interface sur X6, X7....9
7.1.3 LED interface sur X8....9

8 Raccordement électrique 10

8.1 Schéma de branchement 10
8.2 Raccorder les alimentations en tension.... 10

8.2.1 Configuration standard : alimentation 24 V et alimentation(s) AS-i ..... 10

8.3 Raccordement de capteurs / actionneurs 11

9 Fonctionnement 12

9.1 Alimentation en tension électrique.... 12
9.2 Interfaces Ethernet X3 et X8 12
9.3 Interfaces AS-i 12
9.4 Entrées et sorties locales de sécurité X4. 12
9.5 Interface bus de terrain X6 et X7 12
9.6 Remarques sur le fonctionnement selon CEM 13
9.7 Réglages.... 13

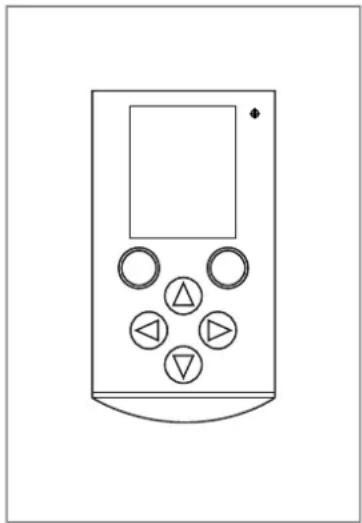

9.7.1 Sélection langue 13

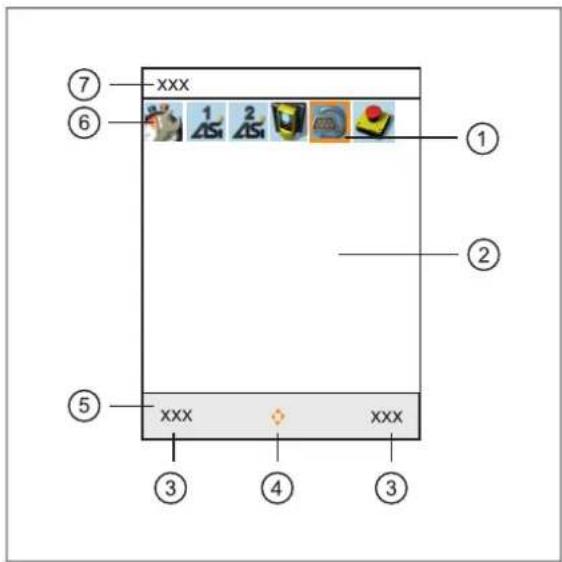

9.7.2 Navigation.... 14

9.7.2.1 Eléments de navigation.... 14
9.7.2.2 Pictogrammes et navigation principale 14
9.7.2.3 OSC (centre de support online). 15

9.8 Diagnostic.... 15

10 Données techniques 17

10.1 Classification sécurité 18
10.2 Firmware.... 18

11 Homologations / tests 19

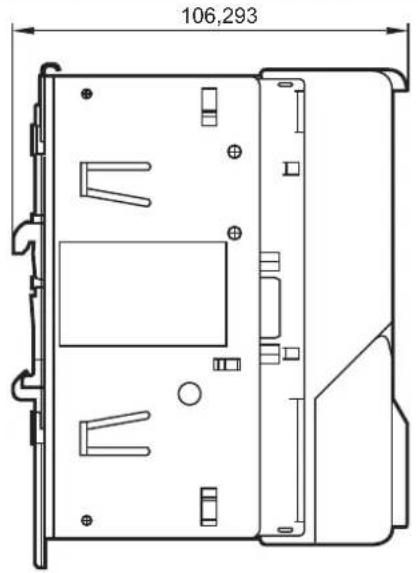

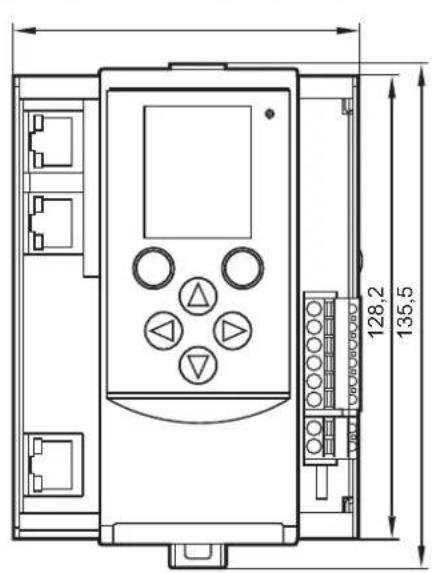

12 Schéma d'encombrement 20
13 Maintenance, réparation et élimination 21

13.1 Remplacer la batterie de sauvegarde 21

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.
• Observer les documents applicables.

3 Fourniture

• 1 SmartPLC SAFETY SafeLine+
• 3 bornes Combicon
• 1 notice d'utilisation originale
• 1 déclaration de conformité UE

Liste d'adresses des contacts ifm

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

Le manuel d'utilisation et le manuel de programmation ne font pas partie de l'appareil. Ils sont disponibles sur www.ifm.com.

4 Usage prévu

L'appareil intègre deux maîtres AS-i, un API de sécurité, un API non sécurité, un serveur WEB et une interface EtherNet/IP-Device avec un switch 2 ports.

L'appareil

• contrôle l'échange de données avec le niveau capteurs / actionneurs.
• peut être utilisé comme automate (API) de sécurité ou non sécurité.
• communique avec le système de commande supérieur via Ethernet/IP.
• visualise les données des capteurs / actionneurs sur le serveur WEB intégré.
• permet la configuration de l'appareil via le serveur WEB.

S'il est utilisé correctement, le système peut fonctionner dans des applications jusqu'au niveau de performance e, catégorie 4 selon EN ISO 13849-1 ou selon CEI 61508/SIL3 (voir remarques sur le raccordement électrique).

Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation. Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.

En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse.

En armoire électrique dans des environnements industriels (en intérieur), l'appareil est installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques (→ Données techniques).

4.1 Exigences relatives à la sécurité

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Respecter les obligations suivantes :

Respecter l'EN 14119 pour les dispositifs de verrouillage associés à des protecteurs.
▶ Respecter les conditions d'utilisation spécifiées (→ Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques n'est pas autorisée.
En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.

4.2 Symbole de sécurité sur l'appareil

Observer les indications dans le chapitre « Raccordement électrique ».

Symbole de sécurité sur l'appareil :

▶ Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l'appareil.

4.3 Sécurité IT

La connexion directe de l'appareil aux infrastructures informatiques n'est pas prévue. Si cette utilisation est souhaitée, la mise en œuvre doit être assurée par l'utilisateur (par ex. en ajoutant des composants supplémentaires).

5 Description de la fonction

Observer toutes les informations dans la description du logiciel de configuration et dans la notice de montage de l'appareil. Ces documents comportent toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du module de sécurité AS-i pour armoire électrique.

Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i pour armoire électrique, voir le chapitre « Composants de contrôle » du manuel sur le logiciel de configuration.

Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet comporte en règle générale des capteurs, des boîtiers de contrôle, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'ils n'ont pas eux-mêmes conçue.

Le fabricant n'assume aucune responsabilité ni pour des recommandations données dans la description suivante ni pour les composants utilisés.

La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.

La description complète du logiciel de configuration, la notice d'utilisation du moniteur de sécurité AS-i et la notice d'utilisation du module de sécurité AS-i pour armoire électrique sont à observer impérativement.

Obligation d'entretien

Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.

6 Installer l'appareil

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le fonctionnement sûr de l'appareil et de l'installation.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur.
La personne qui installe l'appareil en est responsable.
▶ Fixer l'appareil sur un rail profilé 35 mm.
▶ Position de montage verticale.
▶ Respecter une distance minimale de 30 mm entre les trous d'aération (tôle perforée) et d'autres éléments.
Altitude de fonctionnement maximale : 2000 m au-dessus du niveau de la mer
L'indice de protection de l'appareil est IP 20. L'installation doit être effectuée dans une armoire verrouillable avec protection minimale IP 54.
Les câbles doivent être guidés dans un chemin de câble.
Débarrasser le lieu d'installation de particules conductrices électriquement.

S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à travers les trous d'aération ne doit pas être gênée. L'installation dans des environnements près de rayonnements ionisants n'est pas admise.

Eviter un montage à proximité directe des variateurs de fréquence ou d'autres sources parasites.

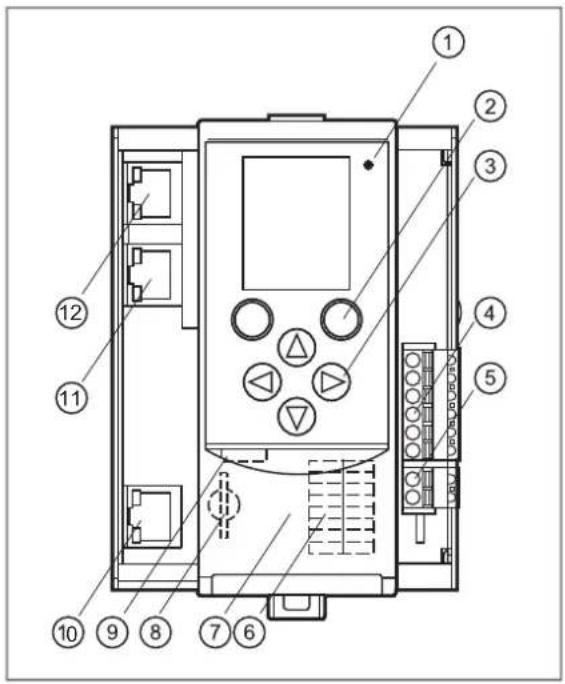

7 Eléments de service et de raccordement

1 : LED appareil H1 verte / jaune / rouge
2 : Touches de fonction
3 : Boutons de navigation
4 : Bus AS-i et raccordement FE X1
5 : Alimentation en tension appareils 24 V X2
6 : Raccordement pour l'alimentation en tension 24 V Safe-IO et entrées / sorties locales X4
7 : Couvercle avant
8 : Slot pour carte SD
9: Interface Ethernet X3
10: Interface Ethernet X8
11: Interface EtherNet/IP X7
12 : Interface EtherNet/IP X6

7.1 Indications LED

7.1.1 LED appareil H1

La LED de la face avant signale l'état de l'appareil et des systèmes raccordés.

Etat LED Description
LED verte allumée : • L'appareil est démarré	• Aucun message d'avertissement n'est présent• Aucun message d'erreur n'est présent
La LED jaune clignote lentement (0,5 Hz) : • Un message d'avertissement est présent• Aucun message d'erreur n'est présent
La LED rouge clignote rapidement (2 Hz) : • Un message d'erreur est présent.

7.1.2 LED interface sur X6, X7

Etat LED Description
LED verte allumée : • Raccordement physique ok
LED jaune clignote : • Réception de données

7.1.3 LED interface sur X8

Etat LED Description
LED jaune allumée : • Raccordement physique ok
LED verte clignote : • Réception de données

8 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.
Avant le raccordement de l'appareil mettre l'installation hors tension.
▶ Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Raccorder l'appareil selon les indications sur les bornes.
Assurer une connexion électrique entre l'appareil (X1, borne FE) et la masse de l'installation.
▶ Mettre les interfaces X3, X6, X7 et X8 à la terre des deux côtés.

8.1 Schéma de branchement

Borne Broche Description
X1
• AS-i 2 + 1 AS-i + pour faisceau AS-i	2
• AS-i 2 - 2 AS-i - pour faisceau AS-i	2
• AS-i 1 + 3 AS-i + pour faisceau AS-i	1
• AS-i 1 - 4 AS-i - pour faisceau AS-i	1
• FE 5 Terre fonctionnelle
	6 non utilisée
X2
• 24 V 1 +24 V alimentation de l'appareil
• GND 2 GND
X4
• IN1 à IN8 1 à 8 Voies d'entrée
• OUT1 à OUT4 9 à 12 Voies de sortie
• GND 13, 14 Terre pour la tension circuit imprimé IO de sécurité
• +24V 15, 16 +24 V Tension d'alimentation circuit imprimé IO de sécurité

8.2 Raccorder les alimentations en tension

8.2.1 Configuration standard : alimentation 24 V et alimentation(s) AS-i

Raccorder les entrées tension en alimentation de l'appareil avec les alimentations prévues.

• Bus AS-i 1
• Raccorder les broches désignées AS-i 1+ et AS-i 1- de la borne X1 à l'alimentation AS-i (par ex. AC1254) du premier bus AS-i.

- Bus AS-i 2

- Raccorder les broches désignées AS-i 2+ et AS-i 2- de la borne X1 à l'alimentation AS-i (par ex. AC1254) du deuxième bus AS-i.

Il faut alimenter simultanément le module Safe-IO (borne X4) et l'appareil (borne X2).

Alimentation de l'appareil 24 V :

Raccorder les broches désignées 24 V et 0 V de la borne X2 à une alimentation 24 V DC (18 à 32 V TBTS/TBTP).

Alimentation 24 V Safe-IO :

Raccorder les broches désignées 24 V et GND de la borne X4 à une alimentation 24 V DC (18 à 32 V TBTS/TBTP).

S'assurer que le raccordement du point de symétrie de l'appareil (borne X1, broche 5 FE) à la masse de l'installation est de faible résistance.
▶ Sélectionner une alimentation pour l'alimentation 24 V (appareil, Safe-IO) qui fournit une tension de sortie de 3 A minimum.
La longueur du câble de l'alimentation DC entre l'alimentation et l'appareil doit être limitée à 3 m max.

Les alimentations utilisées doivent satisfaire à la norme DIN EN 60950-1 pour TBTS/TBTP.

8.3 Raccordement de capteurs / actionneurs

Le raccordement de capteurs ou actionneurs aux entrées et sorties (de sécurité) se fait via la borne X4.

Combinaisons valables des voies d'entrée locaux pour le raccordement de capteurs à deux voies :

• IN1 et IN8
• IN2 et IN7
• IN3 et IN6
• IN4 et IN5

AVERTISSEMENT

Combinaison non valable des voies d'entrée locaux pour le raccordement de capteurs à deux voies

Les fonctions relatives à la sécurité sont inefficaces
▷ SIL / Cat. / PL visé n'est pas atteint
Lors du raccordement de capteurs à deux voies pour la réalisation de fonctions relatives à la sécurité selon SIL3 / Cat.4 / PL e, utiliser une combinaison d'entrées valable.

Raccorder les signaux de commutation des capteurs aux broches désignées IN1 à IN8 de la borne X4.
Raccorder les actionneurs aux broches désignées OUT1 à OUT4 de la borne X4.
Lors du raccordement de capteurs / actionneurs externes, leur alimentation en tension ou potentiel de référence doit être prise sur la borne X4 (alimentation du module Safe-IO).
Lors du raccordement de capteurs externes, respecter la tension d'alimentation max. admissible par le capteur et sélectionner la tension du module Safe-IO appropriée.
La longueur du câble de signalisation pour des appareils externes (capteurs, actionneurs) doit être limitée à 10 m max. Les câbles de signalisation ne doivent pas quitter le bâtiment.
▶ Ne pas dépasser le courant de sortie maximum de 0,5 A par sortie.
Lors du raccordement de charges inductives (DC-13), ne pas dépasser une fréquence de commutation de 25 Hz.

9 Fonctionnement

9.1 Alimentation en tension électrique

Alimentation de l'appareil via 24 V (AUX)

9.2 Interfaces Ethernet X3 et X8

• RJ45, paire torsadé (10 Mbps et 100 Mbps)
• TCP/IP - Transport Control Protocol/Internet Protocol
- UDP/IP - User Datagram Protocol
- EtherCAT (maître) y compris FSoE (Fail Safe over EtherCAT)
- Modbus TCP (maître/esclave)
- EtherNet/IP (scanner)
- Variables de sécurité réseau globales 3S
- Serveur HTTP
- Interface de programmation CODESYS
- Serveur OPC-UA
- Visualisation web CODESYS

9.3 Interfaces AS-i

• 2 maîtres AS-i
• Détection de défauts de masse

9.4 Entrées et sorties locales de sécurité X4

Par la suite elles sont appelées Safe-IO.

• 8 bornes pour
• jusqu'à 4 entrées de sécurité selon SIL3 / PL e / catégorie 4
• jusqu'à 8 entrées non sécurité

Toujours utiliser les entrées de sécurité avec deux voies.

• 4 bornes pour
- jusqu'à 2 sorties à semi-conducteur de sécurité selon SIL3 / PL e / catégorie 4
- jusqu'à 4 sorties non sécurité

9.5 Interface bus de terrain X6 et X7

• X6 - Interface Ethernet/IP 2
• X7 - Interface Ethernet/IP 1

9.6 Remarques sur le fonctionnement selon CEM

• Pour l'alimentation en tension de l'appareil, ne pas utiliser des alimentations qui servent aussi à l'alimentation de sources parasites connues (par ex. charges inductives, départs moteur, variateurs de fréquence etc.).
• Si les sorties de commutation de l'appareil sont utilisées pour contrôler des charges inductives (relais, contacteurs etc.), il faut prévoir des éléments de déparasitage supplémentaires directement sur ces charges.
  • Passer les câbles des entrées et sorties TOR à raccorder sur les connecteurs en face avant dans des chemins de câbles séparés. Dans ces chemins de câble il ne doit pas se trouver d'autres câbles qui seraient des câbles d'alimentation de sources parasites connues.

Compatibilité électromagnétique (CEM) :

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion :

En cas de besoin, prendre des mesures de blindage CEM.

9.7 Réglages

Pendant le fonctionnement, l'afficheur est désactivé après 10 minutes sans opération.

▶ Activer l'afficheur en appuyant sur n'importe quel bouton.

9.7.1 Sélection langue

▶ Modifier la langue de l'appareil en appuyant simultanément sur le bouton ▶ et les boutons ▲ ou ▼.

9.7.2 Navigation

9.7.2.1 Eléments de navigation

⑦ xxx ⑥ ① ② ⑤ xxx xxx ③ ④ ③

1 : Focale

2 : Plage de fonctionnement

3 : Signification des touches de fonction (par ex. menu, OSC)

4 : Touches de navigation

5 : Barre d'état navigation

6 : Barre de navigation principale

7 : Barre d'informations

9.7.2.2 Pictogrammes et navigation principale

	Quicksetup(Sommaire du menu nécessaire à une configuration de base)
	Projeter toutComparaison de la projection pour le maître AS-i 1 et le maître AS-i 2
	Mode de fonctionnementSélection des modes de fonctionnement pour• maître AS-i 1,• maître AS-i 2,• Contrôle de sortie (passerelle, manuel, API)
	Code QR
	Interfaces Ethernet 1 et 2• Afficher / modifier les paramètres de l'interface Ethernet• DHCP• Adresse IP• Masque de sous-réseau• Adresse passerelle
	Adressage AS-i 1• Aperçu des esclaves du faisceau AS-i 1 (avec l'option de modifier les adresses AS-i)
	Adressage AS-i 2• Aperçu des esclaves du faisceau AS-i 2 (avec l'option de modifier les adresses AS-i)
	• Décalage SafeNetvars
	• Décalage NonSafeNetvars
	Bus de terrain EtherNet/IP• Afficher / modifier les paramètres de l'interface Ethernet/IP• Adresse IP• Masque de sous-réseau• Adresse passerelle

	• Réglages du maître AS-i• Diagnostic AS-i• Esclaves AS-i
	AS-i 2
	• Réglages du maître AS-i• Diagnostic AS-i• Esclaves AS-i
	Système
	• API– Informations– Réglages– Diagnostic• Informations• Réglages• Diagnostic
	Interfaces
	• Réglages et informations de l'interface Ethernet• Réglages et informations de l'interface Ethernet/IP
	Safety
	• Réglages, informations et diagnostic de l'API de sécurité
	Safety
	• Fonctionnement de sécurité n'est pas disponible

Plus de détails → Manuel d'utilisation

9.7.2.3 OSC (centre de support online)

L'accès se fait via la touche programmable [OSC] sur l'écran de démarrage. Alors, des événements, messages d'avertissement et d'erreurs avec horodatage sont affichés en langage clair.

• Actuelle
• Historique

9.8 Diagnostic

L'afficheur de l'appareil indique des messages d'information, d'avertissement ou d'erreur. Pour ainsi faire, un symbole d'information, d'avertissement ou d'erreur se superpose au pictogramme de l'unité fonctionnelle concernée. Si pour une unité fonctionnelle un message d'avertissement et un message d'erreur existent en même temps, seul le symbole d'erreur est affiché.

	Message d'avertissement
	Message d'information
	Message d'erreur

Tous les messages sont affichés dans Online Support Center (OSC) en langage clair.

10 Données techniques

AC424SSmartPLC SAFETY SafeLine+ avec interface EtherNet/IP esclave
Applications
Application Passerelle EtherNet/IP avec prétraitement de sécurité	4 entrées locales de sécurité (deux voies) et 2 sorties locales de sécurité à semi-conducteur
Données électriques
Tension d'alimentation [V] 18 à 32 DC ; (AUX)
Consommation [mA] < 750
Consommation maximum via AS-i [mA] < 10 via AS-i 1 / < 10 via AS-i 2
Nombre de maîtres AS-i 2
Isolation galvanique oui
Entrées
Raccordement DC PNP (type 2 selon CEI 61131-2)
Alimentation capteurs selon TBTS/TBTP
Plage de tension [V] 24 DC (18 à 32 DC)
Courant d'entrée [mA] 7
Sorties
Fonction de sortie Transistor PNP (selon CEI 61131-2)
Plage de tension [V] 24 DC (18 à 32 DC)
Tension d'alimentation externe selon TBTS/TBTP
Courant de sortie par sortie [mA] 500
Inductance max. [mH] 400
Fréquence de commutation max. [Hz] 25
Catégorie d'utilisation	DC-13 (selon CEI 60947-5-1)
Protection contre les courts-circuits	oui
Isolées électriquement	oui
Interfaces
Interface de programmation	Ethernet
Interface de données	Ethernet/IP (IP = Industrial Protocol), 100 Mbaud
Conditions environnantes
Température ambiante [°C]	0 à 50, max. 45 pour applications UL
Température de stockage [°C]	-20 à 70
Humidité relative de l'air max. [%]	95 ; (sans condensation)
Altitude max. au-dessus du niveau de la mer [m]	2000
Protection	IP 20
Caractéristiques AS-i
Version AS-i	3,0
Profil AS-i	M4
Certificat AS-i	125301
Données mécaniques
Boîtier	Montage sur rail DIN
Matières	Aluminium protégé par pulvérisation ; tôle d'acier galvanisé ; PC
Indications / éléments de service
Affichage 1 LED rouge / verte (LED combinée)
Fonction Afficheur LCD entièrement graphique
Accessoires
Fourniture Bornes

10.1 Classification sécurité

Conforme aux exigencesEN ISO 13849-1 : 2015 catégorie 4 / PL eCEI 61508: 2010 SIL 3
Durée d'utilisation TM (mission time) 20 ans (175.200 h)
Fiabilité relative à la technologie de la sécurité PFHd [1/h] 1,21*10	-08
PFD 1,04*10	-04

Explication des abréviations
SIL Safety Integrity Level Niveau d'intégrité de sécurité SIL 1-4		selon CEI 61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité.
PL Performance Level (niveau de performance) Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque.
PFH Probability of dangerous failure per hour Probabilité d'une défaillance dangereuse par heure.
Cat. Category Catégorie
T Life time	Durée de vie (= durée d'utilisation maximale)

10.2 Firmware

L'appareil est livré avec la version du firmware V6.1.8 ou supérieure.

• CEM
- Sécurité fonctionnelle / TÜV Rheinland
• AS-Interface / AS-i Safety at Work
- UL (cULus)

12 Schéma d'encombrement

128,2 135,5

106,293

13 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Nettoyage :

▶ Mettre l'appareil hors tension.

Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.

13.1 Remplacer la batterie de sauvegarde

Remplacer la batterie de sauvegarde de l'horloge temps réel, si nécessaire, type CR2032.
