Caractéristiques techniques	Batterie lithium-ion 20V, capacité de 1,5 Ah
Dimensions	Longueur : 10,5 cm, Largeur : 7,5 cm, Hauteur : 10 cm
Poids	0,5 kg
Utilisation	Compatible avec les outils DEWALT 20V MAX
Maintenance et réparation	Conserver dans un endroit sec, éviter les températures extrêmes
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des outils compatibles
Informations générales	Garantie de 3 ans, recharge rapide avec chargeur DEWALT

FOIRE AUX QUESTIONS - DCB201-B3 DEWALT

Quelle est la capacité de la batterie DEWALT DCB201-B3 ?

La batterie DEWALT DCB201-B3 a une capacité de 1,5 Ah.

Comment savoir si ma batterie DEWALT DCB201-B3 est chargée ?

La batterie est équipée d'un indicateur de charge LED qui vous permet de vérifier son niveau de charge.

Puis-je utiliser la batterie DEWALT DCB201-B3 avec d'autres outils DEWALT ?

Oui, la batterie DCB201-B3 est compatible avec de nombreux outils de la gamme 20V MAX de DEWALT.

Comment prolonger la durée de vie de ma batterie DEWALT DCB201-B3 ?

Pour prolonger la durée de vie de votre batterie, évitez de la laisser se décharger complètement et stockez-la dans un endroit frais et sec.

Que faire si ma batterie DEWALT DCB201-B3 ne se charge pas ?

Vérifiez si le chargeur fonctionne correctement, si la batterie est correctement insérée et si les contacts sont propres. Si le problème persiste, il se peut que la batterie soit défectueuse.

La batterie DEWALT DCB201-B3 est-elle résistante à l'eau ?

La batterie n'est pas conçue pour être entièrement étanche, mais elle est résistante à l'eau dans une certaine mesure. Évitez de l'exposer à des environnements humides.

Quel est le temps de charge estimé pour la batterie DEWALT DCB201-B3 ?

Le temps de charge dépend du chargeur utilisé, mais en général, il faut environ 30 minutes pour charger complètement la batterie avec un chargeur rapide.

Que faire si ma batterie DEWALT DCB201-B3 surchauffe ?

Si votre batterie surchauffe, arrêtez de l'utiliser immédiatement et laissez-la refroidir avant de la recharger ou de l'utiliser à nouveau.

MODE D'EMPLOI DCB201-B3 DEWALT

9258) for a free replacement. XXXXX English 19Défi nitions: lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER: indique une situation dangereuse imminente qui,

si elle n’est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves. ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou modérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE OUTIL D

AVERTISSEMENT : afin de réduire le risque de blessures, lire

le mode d’emploi de l’outil. Avertissements de sécurité généraux pour les outils électriques AVERTISSEMENT ! Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ DU LIEU DE TRAVAIL

a) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices aux accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l’utilisateur.

2) SÉCURITÉ EN MATIÈRE D’ÉLECTRICITÉ

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise. Français 20b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) SÉCURITÉ PERSONNELLE

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessures corporelles. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) UTILISATION ET ENTRETIEN D’UN OUTIL ÉLECTRIQUE

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié Français 21effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche de la source d’alimentation et/ou du bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire ou avant de ranger l’outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique.

Avertissements de sécurité communs à toutes les opérations de meulage, ponçage, brossage à l’aide d’une brosse métallique, polissage ou de coupe a) Cet outil électrique est conçu pour fonctionner comme une meule, une ponceuse, une brosse métallique, une polisseuse ou un outil de coupe. Lire tous les avertissements de sécurité, les directives, les illustrations et les spécifications fournies avec cet outil électrique. Négliger de suivre l’ensemble des directives suivantes pourrait entraîner des risques de choc électrique, d’incendie et/ou de blessures graves. b) Ne pas utiliser d’accessoire non conçu spécifiquement pour cet outil ou qui n’aurait pas reçu une approbation spécifique du fabricant de l’outil. En effet, il est parfois possible de fixer un accessoire à l’outil électrique; toutefois, cela ne garantit pas une utilisation sécuritaire. c) Le régime nominal de l’accessoire doit être au moins égal au régime maximal inscrit sur l’outil électrique. Les accessoires soumis à un régime plus élevé que celui pour lequel ils sont conçus peuvent se briser et être projetés. d) Le diamètre externe et l’épaisseur de l’accessoire doivent être adéquats pour la capacité de l’outil électrique. Il est Français 22impossible de protéger l’utilisateur d’un bris d’accessoire de mauvais calibre ou de le maîtriser correctement. e) Le trou pour arbre d’entraînement des meules, brides, tampons ou de tout autre accessoire doit s’ajuster correctement à la broche de l’outil électrique; autrement, l’outil sera déséquilibré, vibrera excessivement et risquerait de provoquer une perte de maîtrise. f) Ne jamais utiliser un accessoire endommagé. Avant toute utilisation, inspecter la meule abrasive à la recherche d’éclats et de fissures; le tampon pour tout signe de fissures, déchirures ou d’usure excessive; et la brosse métallique, pour déceler s’il y a des fils métalliques fissurés ou détachés. En cas de chute de l’outil ou de l’accessoire, les inspecter à la recherche de dommages ou insérer un accessoire non endommagé. Après l’inspection et l’insertion d’un accessoire, se positionner (l’utilisateur ou quiconque aux alentours) hors du plan de rotation de l’accessoire et faire tourner, pendant une minute, l’outil électrique à plein régime, à vide. Normalement, tout accessoire endommagé se brisera au cours de cette période d’essai. g) Porter un équipement de protection individuelle. Utiliser un masque facial, des lunettes de sécurité ou des lunettes protectrices en fonction de l’application. Au besoin, porter un masque antipoussières, des protecteurs auditifs, des gants et un tablier d’atelier capable d’arrêter de petits fragments d’abrasifs ou de pièces. La protection oculaire doit être en mesure d’arrêter tout débris produit par les diverses opérations et le masque antipoussières ou le respirateur, de filtrer les particules produites par l’opération en cours. Une exposition prolongée à un bruit d’intensité élevée pourrait causer une perte auditive. h) Éloigner tout observateur à une distance sécuritaire de la zone de travail. Toute personne qui pénètre dans la zone de travail devra également porter un équipement de protection individuelle. Il est possible qu’un fragment de pièce ou un accessoire brisé soit projeté et provoque des blessures au-delà de la zone immédiate de travail.

i) Tenir l’outil électrique uniquement par sa surface de

prise isolée dans une situation où l’accessoire de coupe pourrait entrer en contact avec un câble électrique dissimulé ou avec son propre cordon d’alimentation. Tout contact entre un fil « sous tension » et l’accessoire de coupe pourrait également mettre «sous tension» les pièces métalliques exposées de l’outil et électrocuter l’opérateur. j) Positionner le cordon d’alimentation hors d’atteinte de l’accessoire en mouvement. En cas de perte de maîtrise, il est possible de couper ou d’effilocher le cordon et la main ou le bras de l’utilisateur risqueraient d’être happés par l’accessoire en mouvement. k) Ne jamais déposer l’outil électrique avant l’immobilisation complète de l’accessoire. L’accessoire en mouvement risquerait de mordre dans la surface et de projeter l’outil électrique. l) Mettre l’outil hors tension pour tout déplacement de celui-ci par l’utilisateur. Un contact accidentel avec l’accessoire en mouvement pourrait happer les vêtements de l’opérateur et projeter l’accessoire contre son corps. m) Nettoyer régulièrement les évents de l’outil électrique. Le ventilateur du moteur aspirera la poussière à l’intérieur du boîtier. Une accumulation excessive de poudre métallique représente un danger d’origine électrique. Français 23n) Ne pas faire fonctionner l’outil électrique à proximité de matières inflammables. Les étincelles produites risquent de les enflammer. o) Ne pas utiliser d’accessoires qui exigent l’utilisation d’un liquide de refroidissement. L’utilisation d’eau ou de tout autre liquide de refroidissement pourrait se solder par une électrocution ou une secousse électrique. p) Toujours se servir de la poignée latérale. La fixer solidement. La poignée latérale doit être utilisée pour maîtriser l’outil en tout temps. Rebonds et avertissements afférents L’effet de rebond est une réaction soudaine d’une meule, d’un tampon, d’une brosse ou d’un tout autre accessoire, en mouvement, qui est pincé ou qui s’accroche. Un pincement ou un accrochage provoque un arrêt rapide de l’accessoire en mouvement qui, à son tour, projette l’outil électrique, hors de maîtrise, dans la direction opposée à la rotation de l’outil au point de grippage. Par exemple, si une meule abrasive se pince ou s’accroche dans la pièce, le bord de la meule introduite au point de pincement peut mordre dans la surface de la pièce et projeter la meule hors de la rainure. La meule peut être projetée vers l’opérateur ou dans la direction opposée selon le sens de rotation de la meule au point de pincement. Il est également possible que les meules abrasives se brisent dans ces conditions. Un effet de rebond est le résultat d’une mauvaise utilisation de l’outil et/ou de procédures ou conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous: a) Saisir fermement l’outil électrique et positionner le corps et les bras de sorte à résister à la force de l’effet de rebond. Utiliser toujours la poignée auxiliaire, s’il y en a une, pour contrôler au maximum l’effet de rebond ou le couple de réaction au démarrage. Avec de bonnes précautions, l’opérateur est en mesure de contrôler le couple de réaction ou l’effet de rebond. b) Ne jamais placer les mains près de l’accessoire en mouvement. Il pourrait en effet être projeté sur celles-ci en cas de rebond. c) Ne pas positionner le corps dans la trajectoire probable de l’outil électrique, en cas de rebond. Au moment du grippage, l’outil sera projeté dans la direction opposée au déplacement de la meule. d) Être particulièrement attentif lors de travaux dans un coin, sur des bords tranchants, etc. Éviter de faire rebondir l’accessoire. Éviter tout type de grippage de l’accessoire. Un travail dans un coin ou sur des bords tranchants ou un travail en faisant rebondir l’accessoire provoquent souvent un grippage et une perte de maîtrise de l’outil ou un effet de rebond. e) Ne pas fixer de lame de tronçonneuse pour sculpter le bois ou de lame de scie dentée. Ces types de lames provoquent des effets de rebond et des pertes de maîtrise fréquents. Français 24Avertissements de sécurité spécifi ques aux opérations de meulage et de coupe par abrasion a) Utiliser uniquement les types de meules recommandés pour l’outil électrique ainsi que le capot protecteur particulier conçu pour la meule sélectionnée. Il est impossible de bien protéger l’opérateur lors de l’utilisation de meules non conçues pour l’outil. En effet, le capot protecteur sera alors inadéquat et l’utilisation de la meule, dangereuse. b) Il faut fixer solidement le capot protecteur à l’outil électrique et le positionner pour maximiser la sécurité de l’opérateur, soit en minimisant la surface exposée de la meule en direction de l’opérateur. En effet, le capot protecteur sert à protéger l’opérateur contre la projection de fragments de meule brisée et de contact accidentel avec celle-ci. c) Utiliser uniquement les meules pour les applications prévues pour chacune d’entre elles. Par exemple : ne pas meuler avec le bord d’une meule tronçonneuse. Les meules tronçonneuses par abrasion sont conçues pour travailler en périphérie. L’application de forces latérales sur ces meules risquerait de les faire éclater. d) Toujours utiliser des brides de meule intactes, de la bonne dimension et de la forme appropriée pour la meule sélectionnée. Les brides de meule appropriées supportent bien la meule et réduisent ainsi la possibilité d’un bris de meule. Les brides conçues pour les meules tronçonneuses pourraient différer des brides pour meules à ponçage. e) Ne pas utiliser de meule usée en provenance d’outil de dimension plus importante. Ces meules, prévues pour un outil électrique plus grand, ne conviennent pas au régime plus élevé d’un outil de plus petite dimension et pourraient éclater. Avertissements de sécurité supplémentaires spécifi ques aux opérations de coupe par abrasion a) Ne pas « coincer » la meule tronçonneuse ou ne pas appliquer une pression excessive. Ne pas essayer de couper à une profondeur trop importante. Une contrainte excessive sur la meule accroîtra la charge et la possibilité de tordre ou de gripper la meule dans le trait de coupe et ainsi provoquer un effet de rebond ou un bris de la meule. b) Ne pas positionner le corps sur la trajectoire de la meule en mouvement ni derrière celle-ci. Lorsque la meule, au point de contact avec la pièce, s’éloigne du corps de l’opérateur, un effet de rebond potentiel risque de projeter la meule en rotation, ainsi que l’outil, en direction de l’utilisateur. c) Lorsque la meule se grippe ou lors de l’arrêt d’une coupe pour une raison quelconque, mettre l’outil hors tension et maintenir l’outil immobile jusqu’à l’arrêt complet de la meule. Ne jamais essayer de retirer la meule tronçonneuse du trait de coupe alors que celle-ci est encore en mouvement. Une telle pratique risquerait de provoquer un effet de rebond. Rechercher et prendre l’action corrective nécessaire pour éliminer les causes du grippage de la meule. d) Ne pas reprendre la coupe avec la meule dans le trait de coupe de la pièce. Attendre que la meule soit à plein régime puis la réinsérer soigneusement dans le trait de coupe. Si l’outil électrique redémarrait avec la meule appuyée sur la pièce, celle-ci risquerait de gripper, de se déplacer ou de reculer. e) Pour réduire le risque de pincement ou de recul de la meule, soutenir les panneaux ou toute autre pièce surdimensionnée. Les grandes pièces tendent à s’affaisser Français 25sous leur propre poids. Disposer des appuis sous la pièce, le long de la ligne de coupe et près du bord de la pièce, des deuxcôtés de la meule. f) Faire particulièrement attention lors de la réalisation de « découpe en poche » dans des murs existants ou d’autres zones sans visibilité. La portion de la meule faisant saillie risque de couper un tuyau d’alimentation en eau ou en gaz, des fils électriques ou des objets pouvant provoquer un effet de rebond. Avertissements de sécurité spécifi ques aux opérations de ponçage a) Ne pas utiliser un papier pour disque abrasif excessivement surdimensionné. Respecter les recommandations des fabricants lors de la sélection du papier abrasif. Un papier abrasif plus grand que le plateau de ponçage représente un risque de lacération. Le papier risque également de s’accrocher, de se déchirer ou de provoquer un effet de rebond. Avertissements de sécurité spécifi ques aux opérations de polissage a) Ne pas laisser tourner librement une partie lâche de la coiffe à polir ou ses ficelles. Bien insérer les extrémités des ficelles qui dépassent sous la coiffe ou les couper. Des ficelles lâches et en rotation peuvent s’enchevêtrer dans les doigts ou s’accrocher à la pièce. Avertissements de sécurité spécifi ques aux opérations utilisant une brosse métallique a) Être attentif, car la brosse peut projeter des soies métalliques même lors de travaux normaux. Ne pas surcharger la brosse en appliquant une force excessive sur celle-ci. Les soies métalliques pénètrent facilement les vêtements légers ou la peau. b) Si l’utilisation d’un capot protecteur est recommandée avec la brosse métallique, s’assurer qu’il n’interfère pas avec la rotation de la brosse métallique à touret ou de la brosse métallique. En cours de travail et sous la force centrifuge, le diamètre de la brosse métallique à touret ou de la brosse métallique s’accroît. Règles additionnelles de sécurité propres aux meuleuses

AVERTISSEMENT : la meule ou un accessoire pourrait se

desserrer lors de l’arrêt graduel de l’outil une fois celui-ci mis hors tension. Si c’était le cas, la meule ou l’accessoire pourrait se détacher de l’outil et poser ainsi des risques de dommages corporels graves.

• Il n’est pas recommandé d’utiliser des accessoires non indiqués dans le présent mode d’emploi; cela peut être dangereux. Utiliser des amplificateurs de puissance qui feraient fonctionner l’outil à une vitesse supérieure à sa vitesse nominale représente une utilisation abusive.

• Utilisez des serres de fixation ou un autre dispositif de fixation permettant de soutenir et de retenir la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps n’est pas suffisamment stable et risque de provoquer une perte de maîtrise de l’outil. Français 26• Éviter de faire rebondir la meule ou de la traiter durement. Si cela se produit, arrêter l’outil et inspecter la meule à la recherche de fissures ou de défauts.

• Manipuler et stocker les meules en prenant systématiquement des précautions.

• Ne jamais couper à un endroit pouvant contenir un câble électrique ou des tuyaux. Il peut en résulter des blessures graves.

• Ne pas faire fonctionner cet outil durant de longues périodes. Les vibrations causées par le fonctionnement de l’outil peuvent provoquer des blessures permanentes aux doigts, aux mains et aux bras. Utiliser des gants afin d’amortir davantage les vibrations, s’arrêter fréquemment et limiter l’utilisation quotidienne de l’outil.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles.

• Lorsqu’elle est inutilisée, déposer la meuleuse sur une surface stable où elle sera immobile et ne risquera pas de rouler ou de faire trébucher ou chuter quiconque. Cela pose des risques de dommages corporels graves.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant. Calibres minimaux des rallonges Intensité (en ampères) Volts Longueur totale de cordon en mètres (pieds) 120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Supérieur

de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la découpe doit en produire beaucoup. PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et Français 27• L’arsenic et le chrome dans le bois ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiques dangereux.

AVERTISSEMENT : cet outil peut produire et/ou répandre

de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et au corps.

AVERTISSEMENT : pendant l’utilisation, porter

systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuité auditive.

• L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après. V ................. volts A ........... ampères Hz ...............hertz W .......... watts min .............minutes ........ courant alternatif ..........courant continu ........ courant alternatif ou ............... classe I fabrication ............. continu ................... (mis à la terre)

o ......... vitesse à vide ............... fabrication classe II n ........... vitesse nominale ................... (double isolation .......... borne de terre …/min .........par minute .......... symbole IPM .............impacts par minute ............. d’avertissement SPM (FPM) ... fréquence par BPM...... battements par ................... minute ............. minute sfpm ........... pieds linéaires RPM ...... tours par minute ................... par minute (plpm)

Moteur S’assurer que le bloc d’alimentation est compatible avec l’inscription de la plaque signalétique.Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils

EWALT sont testés en usine; si cet outil ne fonctionne pas, vérifier l’alimentation électrique. FAMILIARISATION Les grandes meuleuses angulaires et les grandes ponceuses angulaires sont conçues pour être utilisées dans des travaux importants prolongés d’enlèvement de matériau. Les meuleuses et les ponceuses suivantes sont décrites dans le présent guide : DWE4517 Meuleuse angulaire de 7 po 8 500 trs/min à double isolation DWE4519 Meuleuse angulaire de 9 po 6 500 trs/min à double isolation Français 28F

AVERTISSEMENT: ne jamais modifier l’outil électrique ni aucun

de ses composants, car il y a risques de dommages corporels ou matériels. A. Gâchette B. Bouton de blocage de l’arbre C. Poignée latérale D. Broche E. Bague en nylon F. Bouton de verrouillage de la gâchette G. Capot protecteur H. Bouton de verrouillage en position de marche

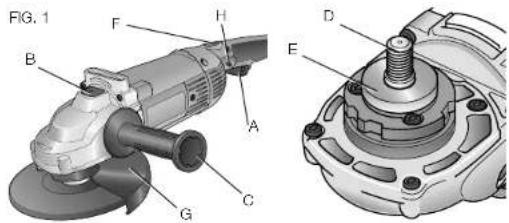

Cette meuleuse à été conçue pour le meulage, ponçage, brossage métallique, polissage professionnels ou le tronçonnage par meules abrasives. NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables. Cette meuleuse est un outil électrique de professionnels. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté. Caractéristiques INTERRUPTEUR À GÂCHETTE (FIG. 1) Cet outil est contrôlé par une gâchette (A). Le bouton de verrouillage en position de marche (H) augmente le confort lors des usages intensifs.

CARTER D’ENGRENAGES TOURNANT

Pour les applications où l’outil est utilisé exclusivement dans le meulage de bordure ou des travaux de finition, le carter d’engrenages peut être tourné de 90 ° à gauche ou à droite de sa position initiale. Cette modification doit être effectuée dans un centre de service autorisé ou par du personnel qualifié. Voir les pages 30. BOUTON DE VERROUILLAGE DE LA BROCHE (FIG. 2) Le bouton de verrouillage de la broche sert à

FIG. 2 empêcher la broche de tourner lors de l’installation et du retrait des meules. Arrêter et débrancher l’outil avant d’utiliser le bouton de verrouillage de la broche. Pour activer le dispositif de verrouillage, enfoncer le bouton de verrouilage de la broche (B) et tourner la broche jusqu’à ce qu’elle s’arrête. ATTENTION : ne jamais appuyer sur le bouton de commande de verrouillage de la broche lorsque la meuleuse fonctionne. Ne jamais faire fonctionner la meuleuse lorsque la commande de verrouillage de la broche est enfoncée. L’outil risque de s’endommager et de blesser l’utilisateur.

La meuleuse est munie d’une bague en nylon pour faciliter l’installation et le retrait des meules. Français 29Accessoires et raccords Il importe de sélectionner les dispostifis de protection, les tampons de support et les brides appropriés qui seront utilisés dans les accessoires pour la meuleuse. Consulter le tableau aux pages 31 à 33 pour obtenir de l’information sur les accessoires appropriés.

AVERTISSEMENT : la vitesse des accessoires doit correspondre

à la vitesse minimale recommandée indiquée sur l’étiquette d’avertissement de l’outil, car les meules et les accessoires qui sont réglés à une vitesse trop élevée peuvent briser et occasionner des blessures lorsque des fragments de métal sont projetés. La vitesse nominale de l’accessoire doit toujours être supérieure à celle de l’outil indiquée sur la plaque signalétique de l’outil. ACCESSOIRES Les accessoires spécialement conçus pour cette meulese sont vendus chez les dépositaires D EWALT et dans les centres de service

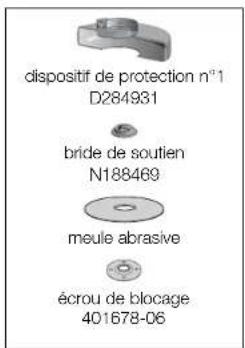

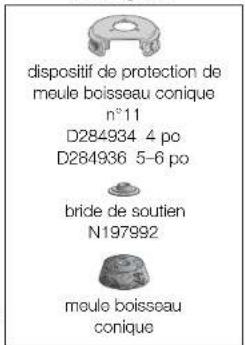

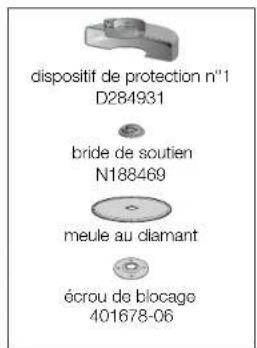

27 de 7 po D284937 Dispositif de protection pour meule boisseau conique n

11 de 6 po (bride fournie) D284936 Dispositif de protection pour meule boisseau conique n

11 de 4 po (bride fournie) D284934 Dispositif de protection pour meule boisseau conique n° 11 (bride de soutien fournie) 608368-00 Jeu de brides n° 1 D284932 Dispositif de protection n° 1 de 7 po D284931 Bride de soutien pour meule 54339-00 Écrou de blocage 22191-00 Clé pour meule 61820-01 Dispositif de protection de la broche 445928-01

ASSEMBLAGE ET RÉGLAGE

AVERTISSEMENT : pour réduire le risque de blessures,

éteindre l’appareil et le débrancher avant d’installer ou de retirer tout accessoire et avant d’effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures. Installation de la poignée latérale (Fig. 3) Rattachez la poignée latérale (C) sur l’un de

FIG. 3 ses deux points de fixation (H). Positionnement du carter d’engrenages (Fig. 4)

1. Démonter le dispositif de

FIG. 4 protection et brides de l’outil.

2. Enlever les quatre vis dans

les coins, qui fixent le carter d’engrenages au carter du moteur.

3. Sans séparer le carter

d’engrenages du carter du moteur, positionner le carter d’engrenages tel que voulu. REMARQUE : si le carter d’engrenage et le carter du moteur se séparent de plus de 1/4 po (6.35 mm), l’outil doit être réparé et remonté dans un centre de service D EWALT pour éviter d’endommager les brosses, le moteur et les roulements.

4. Poser les vis pour fixer le carter d’engrenages au carter du

moteur. Serrer les vis selon un couple de 20 pouces-livres. Ne pas trop serrer les vis pour éviter d’en fausser le pas. Français 30FONCTIONNEMENT

AVERTISSEMENT : pour réduire le risque de blessures,

éteindre l’appareil et le débrancher avant d’installer ou de retirer tout accessoire et avant d’effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures. Source d’alimentation Brancher la grande meuleuse angulaire sur un circuit électrique spécialisé. L’utilisation de l’outil sur un circuit avec d’autres outils réduit le rendement de l’outil. Interrupteur à gâchette (Fig. 5)

AVERTISSEMENT : avant de brancher l’outil sur le secteur ou

après une coupure de courant, s’assurer que la gâchette est en position d’arrêt. Maintenir fermement la poignée latérale et la poignée arrière pour conserver le contrôle de l’outil au démarrage et pendant son utilisation.

UTILISATION DE L’INTERRUPTEUR À GÂCHETTE

Pour mettre l’outil en marche, appuyez sur

FFIG. 5 le bouton de verrouillage (F) puis sur la gâchette (A). Le bouton de verrouillage en position de marche (H) restera appuyé et l’outil continuera de tourner. Pour arrêter l’outil, appuyez puis relâchez la gâchette. Le bouton à goupille de sécurité se désenclenchera libérant ainsi la gâchette et permettant à l’outil de s’arrêter. REMARQUE : laisser l’outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler, et le soulever complètement avant de l’arrêter. ATTENTION : s’assurer que la meule s’est complètement arrêtée avant de poser l’outil. REMARQUE : le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c’est-à-dire, il n’est pas possible d’utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces. La surface inférieure de la meule doit se trouver à l’intérieur du bord du dispositif de protection. bague en nylon 445928-01 Type 27 guard = Dispositif de protection n° 27 D284937 7 po D284939 9 po bride de soutien 54339-00 disque de ponçage à feuillets sans moyeu ecrou de blocage 22191-00 Disques de ponçage à feuillets bague en nylon 445928-01 Type 27 guard = Dispositif de protection n° 27 D284937 7 po D284939 9 po disque de ponçage à feuillets avec moyeu Français 31REMARQUE : le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c’est- à-dire, il n’est pas possible d’utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces. La surface inférieure de la meule doit se trouver à l’intérieur du bord du dispositif de protection. Meules bague en nylon 445928-01 dispositif de protection n° 27 D284937 7 po D284939 9 po Type 27 hubbed wheel bague en nylon 445928-01 dispositif de protection n°28 D284938 9 po meule avec moyeu n° 28 bague en nylon 445928-01 dispositif de protection n°28 D284938 9 po bride de soutien 54339-00 meule sans moyeu n° 28 écrou de blocage 22191-00 bague en nylon 445928-01 dispositif de protection n° 27 D284937 7 po D284939 9 po bride de soutien 54339-00 meule sans moyeu n° 27 écrou de blocage 22191-00 Disques de ponçage bague en nylon 445928-01 tampon de support disque de ponçage écrou de blocage Français 32REMARQUE : le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c’est-à-dire, il n’est pas possible d’utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces. bague en nylon 445928-01 dispositif de protection n° 27 D284937 7 po D284939 9 po brosse métallique en forme de coupelle dispositif de protection de meule boisseau conique n°11 D2849344 po D2849365–6 po bride de soutien N197992 meule boisseau conique bague en nylon 445928-01 dispositif de protection n° 27 D284937 7 po D284939 9 po brosse métallique circulaire dispositif de protection n°1 D284931 bride de soutien N188469 meule abrasive écrou de blocage 401678-06 dispositif de protection n°1 D284931 bride de soutien N188469 meule au diamant écrou de blocage 401678-06 Meules boisseaux coniques Brosses métalliques circulaires Meules abrasives Français 33RETRAIT DU BOUTON DE VERROUILLAGE EN POSITION DE MARCHE (FIG. 1) Il est possible de retirer le bouton de verrouillage en position de marche (H) en permanence sans compromettre la conformité avec les organismes de réglementation indiqués sur la plaque signalétique de l’outil. Le bouton de verrouillage en position de marche doit être retiré dans un centre de service D EWALT. Installation et utilisation des meules à moyeu déporté et des disques de ponçage à feuillets

RENSEIGNEMENTS IMPORTANTS SUR LES DISPOSITIFS DE

PROTECTION (FIG. 6) Utilisez systématiquement un dispositif de

LIP FIG. 6 protection lors de l’emploi de meules, de disques de ponçage à lamelles, de brosses métalliques ou circulaires. L’outil peut être utilisé sans le capot protecteur seulement lors du ponçage avec des disques abrasifs conventionnels. Les modèles DeWALT DWE4517 et DWE4519 sont fournis avec un capot protecteur conçu pour être utilisé avec les meules à moyeu déporté (type27) et les meules à moyeu (type27). Le même capot protecteur a été conçu pour l’emploi de disques de ponçage à lamelles, de brosses métalliques ou circulaires. Le meulage ou la découpe avec des meules autres que celles de type27, 28 ou 29 requiert l’utilisation d’un capot protecteur autre, non inclus avec cet outil. Les instructions d’installation de ces capots protecteurs sont incluses dans l’emballage de ces accessoires.

AVERTISSEMENT : pour utiliser une meule avec un capot

protecteur de type27, 28 ou 29, s’assurer que la surface inférieure de la meule se trouve à l’intérieur de la lèvre du capot.

1. Ouvrir le mécanisme de verrouillage

FIG. 7 de dispositif de protection (I) et aligner les cosses avec les fentes dans le boîtier du carter d’engrenage. Orienter le dispositif de protection vers l’arrière, tel qu’illustré.

2. Pousser le dispositif de protection

vers le bas jusqu’à ce que les cosses s’engagent et tournent librement dans la rainure située à la base du moyeu du carter d’engrenage.

3. Le mécanisme de verrouillage de

dispositif de protection étant ouvert, déplacer le dispositif de protection à la position voulue pour protéger au maximum l’opérateur.

4. Fermez le mécanisme de verrouillage

du dispositif de protection pour arrimer solidement ce dernier sur le carter d’engrenage. Il devrait être impossible de faire tourner manuellement le dispositif de protection lorsque le mécanisme de verrouillage est enclenché. N’utilisez pas la meuleuse si le dispositif de protection est lâche ou si son mécanisme de verrouillage est ouvert. Français

345. Pour retirer le dispositif de protection, reprendre les étapes

décrites ci-dessus en ordre inverse. REMARQUE : le dispositif de protection est réglé en usine en fonction du diamètre du moyeu du carter d’engrenages. S’il s’avère nécessaire, après un certain temps, de le régler de nouveau, mettre le levier de serrage en position fermée, puis serrer la vis de réglage (J). AVIS : ne resserrez pas la vis de réglage si le mécanisme de verrouillage du dispositif de protection est ouvert. Sinon, le dispositif de protection ou le moyeu peuvent subir des dommages non détectés. Installation et reftrait des meules avec moyeu Les meules avec moyeu s’installent directement sur la broche filetée n° 11 de 5/8 po.

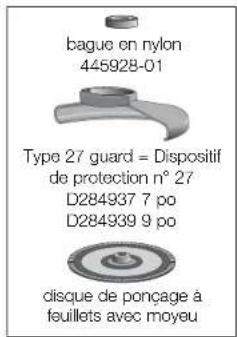

1. Installer la meule sur la broche tout en l’appuyant fermement

contre la bague en nylon.

2. Enfoncer le bouton de verrouillage de la broche et serrer le moyeu

de la meule à l’aide d’une clé.

3. Pour retirer la meule, reprendre les étapes décrites ci-dessus en

AVERTISSEMENT : le fait de ne pas asseoir correctement la

meule contre la bague en nylon avant le démarrage de l’outil pourrait endommager l’outil ou la meule. INSTALLATION DES MEULES SANS MOYEU (FIG. 8) Les meules n° 27 à moyeu déporté doivent être utilisées avec les brides appropriées fournies comme accessoire. Consulter le tableau aux pages 31 à 33 pour obtenir de l’information.

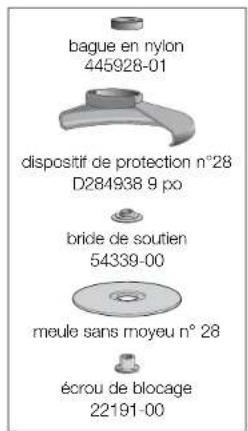

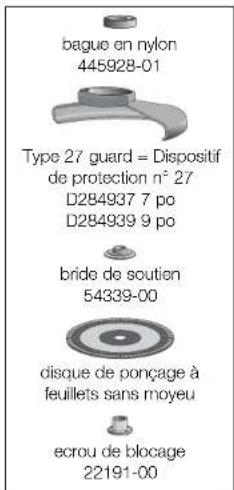

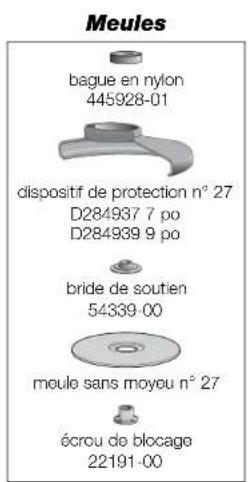

1. Installer la bride de soutien métallique (K) sur la broche (F) et

contre la bague en nylon.

2. Placer la meule contre la bride de soutien,

FIG. 8 tout en centrant la meule sur le pilote de la bride de soutien.

3. Enfoncer le bouton de verrouillage de la

broche, installer l’écrou de blocage (L) sur la broche, tout en guidant le moyeu saillant sur l’écrou de blocage au milieu de la meule.

4. Serrer l’écrou de blocage à l’aide d’une clé.

5. Pour retirer la meule, reprendre les étapes

décrites ci-dessus en ordre inverse. MEULAGE DE FINITION (FIG. 9)

1. Laisser l’outil atteindre sa vitesse maximale

avant de le mettre en contact avec la surface à meuler.

2. Appuyer légèrement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 20 à 30 ° entre l’outil et la surface à

4. Déplacer l’outil lentement vers l’avant et

20˚– 30˚ FIG. 9 vers l’arrière pour éviter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrêter. S’assurer

que la meule s’est complètement arrêtée avant de poser l’outil. Français

35MEULAGE DE BORDURE

AVERTISSEMENT : au cours du meulage ou de la coupe de bord,

les meules peuvent être endommagées ou faire des rebonds si elles sont arquées ou si elles subissent des torsions alors que l’outil effectue des travaux de découpe ou de meulage profond. Afin de réduire le risque de blessures graves, n’utiliser ces meules et le dispositif de protection standard n° 27 que dans la coupe peu profonde et l’entaillage [profondeur de moins de 1/2 po(13mm)]. L’ouverture du dispositif de protection ne doit pas s’orienter vers l’opérateur. Pour effectuer des coupes plus profondes à l’aide d’une meule n° 1, utiliser un dispositif de protection fermé n° 1. Les dispositifs de protection n° 1 sont vendus séparément chez les dépositaires locaux ou dans un centre de service autorisé.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre en

contact avec la surface à meuler.

2. Appuyer légèrement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. On doit se protéger en orientant l’ouverture du dispositif de

protection vers une surface quelconque, dans le sens opposé de l’opérateur.

4. Déplacer l’outil lentement vers l’avant et vers l’arrière pour éviter

5. Soulever l’outil avant de l’arrêter. S’assurer que la meule s’est

complètement arrêtée avant de poser l’outil.

AVERTISSEMENT : ne pas utiliser les meules destinées au

meulage de bordure dans le meulage de finition puisqu’elles ne peuvent pas accepter la pression latérale exercée lors du meulage de finition. Les meules peuvent briser et entraîner des blessures. FINITION DE SURFACE À L’AIDE DE DISQUES DE PONÇAGE À FEUILLETS (FIG. 10)

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre en

contact avec la surface à meuler.

2. Appuyer légèrement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

FIG. 10 5˚–10˚ l’outil et la surface à meuler.

4. Déplacer l’outil lentement vers l’avant et vers

l’arrière pour éviter de rayer l’ouvrage.

5. Soulever l’outil avant de l’arrêter. S’assurer que la meule s’est

complètement arrêtée avant de poser l’outil. Installation et utilisation des tampons de support La vitesse des tampons de support et des disques de ponçage doit être supérieure à la vitesse minimale des accessoires, tel qu’indiqué sur l’outil. Les tampons de support et les disques de ponçage recommandés sont vendus séparément dans les centres de service

EWALT et chez les dépositaires DEWALT. REMARQUE : il est possible d’enlever le dispositif de protection lors du ponçage utilisant des tampons de support et des disques de ponçage. Les disques de ponçage à feuillets sont considérés des meules conformément aux normes de l’ANSI et nécessitent l’utilisation d’un dispositif de protection. (Voir la section Installation et utilisation des meules à moyeu déporté et des disques de ponçage à feuillets). Français 36INSTALLATION DES TAMPONS DE SUPPORT (FIG. 11) ATTENTION : il faut réinstaller le dispositif de protection qui convient à la meule pour les travaux utilisant des meules, des disques de ponçage à feuillets, des brosses métalliques ou des meules métalliques après le ponçage.

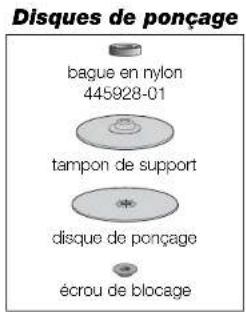

1. Insérer le tampon de support en

caoutchouc (M) sur la bague en nylon.

2. Placer le disque de ponçage (N) sur le

tampon de support en caoutchouc (M).

3. Enfoncer le bouton de verrouillage de la

broche, installer l’écrou de blocage (O) sur la broche, tout en guidant le moyeu saillant sur l’écrou de blocage au milieu du disque de ponçage et du tampon de support.

4. Serrer l’écrou de blocage au moyen de la

5. Pour retirer le disque de ponçage, reprendre les étapes décrites

ci-dessus en ordre inverse. UTILISATION DES TAMPONS DE SUPPORT (FIG. 12) Sélectionner le papier abrasif qui convient à l’application. La grosseur des grains du papier abrasif varie : le papier à gros grains permet d’enlever rapidement le matériau et donne une surface rugueuse. Le papier à grains fins permet d’enlever lentement le matériau et donne une surface plane. Commencer par le papier à gros grains pour enlever rapidement le matériau. Passer au papier à grains moyens, puis utiliser du papier à grains fins pour obtenir une surface optimale. Papier à gros grains n° 16 à 30 Papier à grains moyens n° 36 à 80 Papier à grains fins n° 100 à 120 Papier à grains très fins n° 150 à 180

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre en

contact avec la surface à poncer.

2. Appuyer légèrement sur la surface à poncer pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 15 °

5˚–15˚ FIG. 12 entre l’outil et la surface à poncer. Le disque de ponçage doit entrer en contact avec environ un pouce de l’ouvrage.

4. Déplacer l’outil en ligne droite constante pour ne pas brûler ou

marquer l’ouvrage. Le fait de laisser l’outil reposer sur l’ouvrage sans déplacer ce premier ou de le déplacer de façon circulaire peut entraîner des brûlures et des marques circulaires sur l’ouvrage.

5. Soulever l’outil avant de l’arrêter. S’assurer que la meule s’est

complètement arrêtée avant de poser l’outil. Installation et utilisation des brosses et des meules métalliques La vitesse des brosses et des meules métalliques doit être supérieure à la vitesse minimale des accessoires, tel qu’indiqué sur l’outil. N’utiliser que des brosses et des meules métalliques munies d’un moyeu fileté n° 11 de 5/8 po. Il faut installer un dispositif de protection n° 27 lors de l’utilisation des brosses et des meules métalliques.

AVERTISSEMENT : porter des gants de travail lors de la

manipulation des brosses ou des meules métalliques. Les brosses et les meules métal iques peuvent devenir tranchantes.

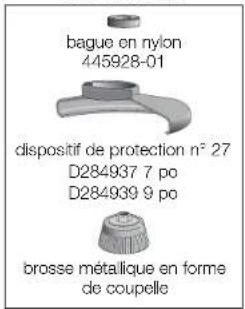

1. Installer la brosse sur la broche tout en l’appuyant fermement

contre la bague en nylon. Français

372. Enfoncer le bouton de verrouillage de la broche et serrer le moyeu

de la brosse à l’aide d’une clé.

3. Pour retirer la brosse, enfoncer le bouton de verrouillage de la

broche et desserrer le moyeu de la brosse à l’aide d’une clé. REMARQUE : si le moyeu de la brosse n’est pas bien appuyé contre la bague en nylon avant la mise en marche de l’outil, ce dernier ou la brosse peut être endommagé. UTILISATION DES BROSSES MÉTALLIQUES EN FORME DE COUPELLE ET DES BROSSES À BILLES MÉTALLIQUES (FIG. 13) Les brosses métalliques peuvent être utilisées pour enlever la rouille, le tartre et la peinture, et pour produire des surfaces lisses.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre en

contact avec la surface à poncer.

2. Appuyer légèrement sur la surface à poncer pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

FIG. 13 5˚–10˚ l’outil et la surface à poncer dans le cas des brosses métalliques en forme de coupelle.

4. Maintenir le contact entre le bord de la

meule et la surface à poncer dans le cas des brosses à billes métalliques.

5. Déplacer l’outil lentement vers l’avant et vers

l’arrière pour éviter de rayer l’ouvrage. Le fait de laisser l’outil reposer sur l’ouvrage sans déplacer ce premier ou de le déplacer de façon circulaire peut entraîner des brûlures et des marques circulaires sur l’ouvrage.

6. Soulever l’outil avant de l’arrêter. S’assurer

que la meule s’est complètement arrêtée avant de poser l’outil. Installation et utilisation des meules boisseaux coniques n° 11 INSTALLATION DU DISPOSITIF DE PROTECTION POUR LES MEULES BOISSEAUX CONIQUES (FIG. 14)

AVERTISSEMENT : le dispositif de protection pour les meules

boisseaux coniques n’est pas fourni avec cet outil. Les meules boisseaux coniques nécessitent les brides et les dispositifs de protection appropriés. Le dispositif de protection D284934 de 4 po pour meule boisseau conique et le dispositif de protection D284936 de 6 po pour meule boisseau conique sont vendus comme accessoire et comprennent la bride appropriée. Si la bride et le dispositif de protection appropriés ne sont pas utilisés, cela peut entraîner des blessures si la meule se brise ou si l’opérateur entre en contact avec cette dernière.

1. Installer le dispositif de protection tel

2. Le dispositif de protection doit

être positionné entre la broche et l’opérateur afin de protéger au maximum ce dernier.

3. Bien serrer les deux vis de fixation

(P) fournies avec le dispositif de protection.

2. Installer la bride de soutien de la meule boisseau conique, tout en

alignant les parties plates de la broche (Q) avec les celles de la bride (R). Français

383. Installer la meule boisseau conique sur la broche tout en

l’appuyant fermement contre la bride de soutien.

4. Enfoncer le bouton de verrouillage de la broche et serrer la meule.

5. Pour retirer la meule, reprendre les étapes décrites ci-dessus en

AVIS : si la meule n’est pas bien appuyée contre la bride de soutien avant la mise en marche de l’outil, ce dernier ou la meule peut être endommagé. REMARQUE : régler la jupe de protection de manière que seulement 1/8 po (3.17 mm) de la roue soit exposé. À cette fin, desserrer les boulons afin de rallonger la longueur de la jupe, puis bien les serrer avant d’utiliser la meuleuse. UTILISATION DES MEULES BOISSEAUX CONIQUES (FIG. 16) Les meules boisseaux coniques sont utilisées dans les travaux importants d’enlèvement.

1. Laisser l’outil atteindre sa vitesse maximale avant de le mettre en

contact avec la surface à meuler.

2. Appuyer légèrement sur la surface à meuler pour laisser l’outil

marcher à sa vitesse maximale.

3. Maintenir un angle d’environ 5 à 10 ° entre

FIG. 16 5˚–10˚ l’outil et la surface à meuler.

4. Déplacer l’outil lentement vers l’avant et vers l’arrière pour éviter

5. Soulever l’outil avant de l’arrêter. S’assurer que la meule s’est

complètement arrêtée avant de poser l’outil. Installation et utilisation des meules abrasives n° 1 Les meules abrasives comprennent les meules au diamant et les disques abrasifs. Il existe aussi des meules abrasives pour couper le métal et le béton. Les lames au diamant pour couper le béton peuvent aussi être utilisées.

AVERTISSEMENT : le dispositif de protection fermé pour les

meules abrasives n’est pas fourni avec cet outil. Les meules abrasives nécessitent les brides et les dispositifs de protection appropriés. Le dispositif de protection D284931 de 7 po pour meule abrasive est vendu comme accessoire et comprend la bride appropriée. Si la bride et le dispositif de protection appropriés ne sont pas utilisés, cela peut entraîner des blessures si la meule se brise ou si l’opérateur entre en contact avec cette dernière.

1. Ouvrir le mécanisme de verrouillage de

dispositif de protection (I) et aligner les cosses avec les fentes dans le boîtier du carter d’engrenage. Orienter le dispositif de protection vers l’arrière, tel qu’illustré.

2. Pousser le dispositif de protection vers le

bas jusqu’à ce que la cosse s’engage et tourne librement dans la rainure située à la base du moyeu du carter d’engrenage. Français

393. Déplacer le dispositif de protection (G) à la position voulue pour

protéger au maximum l’opérateur.

4. Fermer le mécanisme de verrouillage afin de fixer solidement

le dispositif de protection au carter d’engrenage. Il ne doit pas être possible de tourner le dispositif de protection lorsque le mécanisme de verrouillage est fermé. N’utilisez pas la meuleuse si le dispositif de protection est lâche ou si son mécanisme de verrouillage est ouvert. REMARQUE : le dispositif de protection est FIG. 18

ajusté d’usine au diamètre du moyeu de la broche. S’il s’avérait après un certain temps que le dispositif de protection se desserre, resserrez la vis de réglage (J) alors que le mécanisme de verrouillage du dispositif de protection est enclenché. AVIS : ne pas resserrer la vis de réglage si le mécanisme de verrouillage est ouvert. Le dispositif de protection ou le moyeu d’assemblage pourrait subir des dommages indécelables. INSTALLATION DES MEULES ABRASIVES (FIG. 19)

1. Enlever la bague en nylon (E).

2. Installer la bride de soutien de la meule abrasive, tout en alignant

les parties plates de la broche (R) avec celles de la bride (S).

3. Installer la meule abrasive sur la broche tout en centrant la meule

sur le pilote de la bride de soutien.

4. Installer l’écrou de blocage, tout en s’assurant que la meule est

centrée sur le pilote de la bride de soutien.

5. Enfoncer le bouton de verrouillage de la broche et serrer l’écrou

de blocage à l’aide d’une clé.

6. Pour retirer la meule, reprendre les étapes décrites ci-dessus en

AVERTISSEMENT : ne pas utiliser de meules à couper les bords

pour des travaux de meulage de finition car ces meules ne sont pas conçues pour subir les pressions latérales nécessaires durant le meulage de finition. La meule pourrait alors être endommagée et poser des risques de dommages corporels.

1. Laisser l’outil atteindre sa vitesse maximale

FIG. 20 avant de le mettre en contact avec la surface à meuler.

2. Appuyer légèrement sur la surface à meuler

pour laisser l’outil marcher à sa vitesse maximale.

3. Lorsqu’on effectue une coupe, tenir l’outil

de manière à maintenir l’angle par rapport à l’ouvrage pour ne pas plier la meule; elle peut briser et entraîner des blessures.

4. Soulever l’outil avant de l’arrêter. S’assurer que la meule s’est

complètement arrêtée avant de poser l’outil. Français 40MAINTENANCE

AVERTISSEMENT : pour réduire le risque de blessures,

éteindre l’appareil et le débrancher avant d’installer ou de retirer tout accessoire et avant d’effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures. Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière hors des

évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni d’autres

produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide. Accessoires

AVERTISSEMENT : puisque les accessoires autres que ceux

offerts par D EWALT n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires D EWALT recommandés avec le présent produit. Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec D EWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-D EWALT) ou visiter notre site Web : www.dewalt.com. Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai) par un centre de réparation en usine D EWALT, un centre de réparation agréé DEWALT ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques. Garantie limitée de trois ans DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-D EWALT). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre. Français 41En plus de la présente garantie, les outils DEWALT sont couverts par notre : CONTRAT D’ENTRETIEN GRATUIT D’UN AN

EWALT entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse D EWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucun problème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.
