S2-W12D4 - Caisson de basses ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Alpine
Modèle	S2-W12D4
Taille	12 pouces (30,5 cm)
Impédance	Double bobine 4 Ω + 4 Ω
Réponse en fréquence	23 Hz - 215 Hz
Puissance admissible (RMS)	600 W
Puissance de crête	1800 W
Sensibilité (1W/1m)	86,2 dB
Diamètre de la bobine	65,5 mm (2,6 po)
Poids de l'aimant	64 oz (1,81 kg)
Fréquence de résonance (Fs)	28,8 Hz
Volume d'équivalence (Vas)	51,5 L
Qts	0,44
Excursion linéaire (Xmax)	40 mm (1 voie)
Excursion mécanique (Xmech)	64 mm (crête à crête)
Surface du diaphragme (Sd)	472 cm²
Type d'enceinte recommandée	Close ou éventée
Volume net enceinte close	0,55 - 1,0 pi³ (15,6 - 28,3 L)
Volume net enceinte éventée	1,0 - 1,5 pi³ (28,3 - 42,5 L)
Garantie	1 an (pièces et main-d'œuvre)
Utilisation	Automobile

FOIRE AUX QUESTIONS - S2-W12D4 ALPINE

Comment brancher le subwoofer Alpine S2-W12D4 ?

Le S2-W12D4 possède deux bobines de 4 Ω. Vous pouvez les câbler en série pour obtenir 8 Ω, ou en parallèle pour obtenir 2 Ω. Consultez le manuel de votre amplificateur pour choisir l'impédance adaptée. Un câblage à 1 Ω n'est pas recommandé sans vérification préalable.

Quel type d'enceinte choisir pour ce subwoofer ?

Ce subwoofer peut être utilisé dans une enceinte close ou éventée. Pour une enceinte close, le volume net recommandé est de 0,55 à 1,0 pi³ (15,6-28,3 L). Pour une enceinte éventée, le volume net est de 1,0 à 1,5 pi³ (28,3-42,5 L) avec un accord de 32-37 Hz.

Quelle puissance d'amplificateur est recommandée ?

La plage de puissance est de 250 à 600 W RMS. Il est conseillé d'utiliser un amplificateur délivrant au moins 300 W RMS sous l'impédance de charge finale pour exploiter pleinement le subwoofer sans risque d'écrêtage.

Comment régler le gain de l'amplificateur pour éviter d'endommager le subwoofer ?

Utilisez un signal de test à faible distorsion et réglez le gain progressivement jusqu'à entendre une distorsion, puis réduisez légèrement. Ne dépassez jamais la puissance RMS maximale. Un écrêtage excessif peut endommager la bobine.

Puis-je utiliser le S2-W12D4 dans une enceinte close ?

Oui, tout à fait. Alpine fournit des recommandations pour une enceinte close avec un volume net de 0,79 pi³ (22,4 L) et des dimensions extérieures de 14"x14"x11". Cela donne un F3 d'environ 42 Hz avec un Qtc de 0,91.

Quelle est la différence entre les versions D2 et D4 ?

La version D2 a des bobines de 2+2 Ω, tandis que la D4 a des bobines de 4+4 Ω. Cela affecte les possibilités de câblage : la D2 peut être câblée en série pour 4 Ω ou en parallèle pour 1 Ω, alors que la D4 donne 8 Ω en série ou 2 Ω en parallèle.

Comment entretenir mon subwoofer Alpine ?

Nettoyez régulièrement la poussière du cône avec un chiffon doux et sec. Évitez l'humidité et les températures extrêmes. Vérifiez les connexions pour éviter la corrosion. Ne pas toucher la membrane avec des objets pointus.

Que faire si le son est distordu ?

Réduisez immédiatement le volume. La distorsion est souvent due à un gain trop élevé ou à une puissance insuffisante de l'amplificateur. Vérifiez aussi que l'enceinte est bien dimensionnée et que le câblage est correct.

Ce subwoofer est-il adapté pour une utilisation en extérieur ou marine ?

Non, ce produit est conçu pour une utilisation en intérieur automobile uniquement. Il n'est pas étanche ni résistant aux intempéries. L'exposition à l'humidité peut endommager la bobine et l'aimant.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également y poser des questions et consulter les spécifications détaillées.

MODE D'EMPLOI S2-W12D4 ALPINE

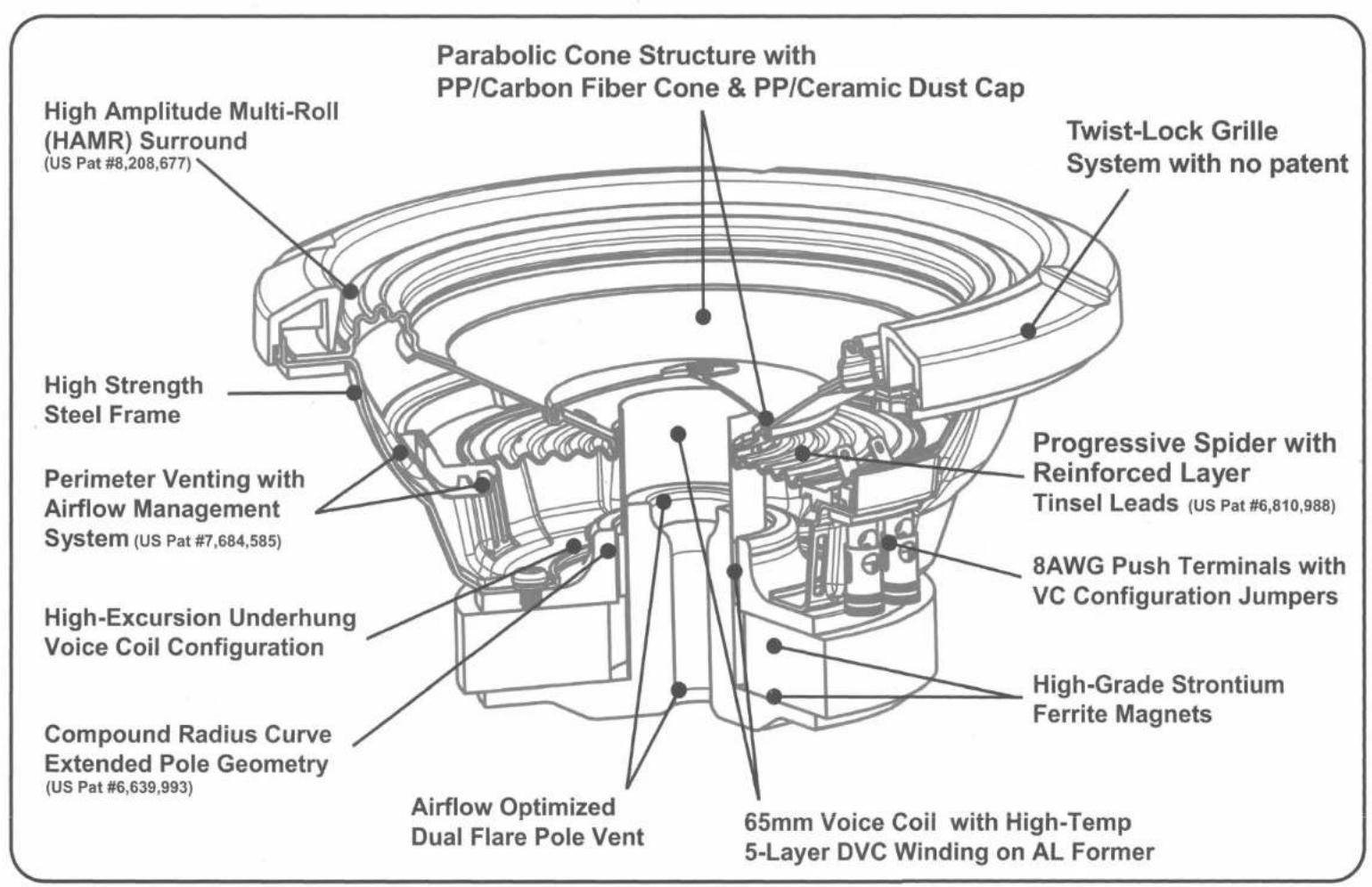

12 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves à double bobine 12 po (4) + (4)

S2-W12D2

12 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extremes graves à double bobine 12 po (2) + (2)

S2-W10D4

10 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extremes graves à double bobine 10 po (4) + (4)

S2-W10D2

10 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extremes graves à double bobine 10 po (2) + (2)

S2-W8D4

8 Inch Dual Voice Coil Subwoofer (4) + (4) Haut-parleur d'extrêmes graves à double bobine 8 po (4) + (4)

S2-W8D2

8 Inch Dual Voice Coil Subwoofer (2) + (2) Haut-parleur d'extrêmes graves à double bobine 8 po (2) + (2)

General Specifications
Sealed	Taille
Frequency Response	Response en Fréquence
Power Range	Plage de Puissance
Power Handling	Puisance Admissible
Magnet Weight	Poids de l'aimant
Voice Coil Diameter	Diamètre de la bobine

Thiele-Small Parameters
Sensitivity (1W/1m)	Sensibilité (1W/1m)	SPL
DC Resistance	Résistance CC	Re
Inductance	Inductance	Le
Free Air Resonance	Résonance à l'air libre	Fs
Equivalent Stiffness	Raiduer équivalente	Vas
Mechanical Q	Q Méchanique	Qms
Electrical Q	Q Électrique	Qes
Total Q	Q Total	Qts
Cone Area	Surface du diaphragme	Sd
Linear Excursion	Displacement Linéare	Xmax (1-way)
Mechanical Travel	Déplacement Mécanique	Xmech (P-P)

S2-Series
S2-W8D2	S2-W8D4	S2-W10D2	S2-W10D4	S2-W12D2	S2-W12D4
2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
8"		10"		12"
35Hz-215Hz		25Hz-215Hz		23Hz-215Hz
150W-300W RMS		250W-600W RMS
300W RMS (efficace) / 900W PEAK (de crête)		600W RMS (efficace) / 1800W PEAK (de crête)
34 oz		64 oz
35.55 mm (1.4")		65.5 mm (2.6")

82.6 dB	82.7 dB	84.5 dB	84.9 dB	85.7 dB	86.2 dB
1.8Ω+1.8Ω	3.6Ω+3.6Ω	1.8Ω+1.8Ω	3.6Ω+3.6Ω	1.8Ω+1.8Ω	3.6Ω+3.6Ω
2.62 mH	1.11 mH	3.85 mH	1.59 mH	3.79 mH	1.55 mH
46.5 Hz	47.9 Hz	31.1 Hz	32.0 Hz	26.6 Hz	28.8 Hz
7.2 L	7.5 L	24.5 L	24.9 L	55.1 L	51.5 L
5.6	5.9	6.4	5.6	6.5	5.9
0.65	0.74	0.43	0.44	0.46	0.47
0.59	0.64	0.41	0.41	0.43	0.44
194 cm²		330 cm²		472 cm²
10 mm		15 mm
40 mm		64 mm

Caution! Consult amplifier owner's manual for 1Ω connection. Attention: fire the manual de l'emplificateur pour la connexion a 1Ω .

Example 4 Two Amplifiers + One Subwoofer

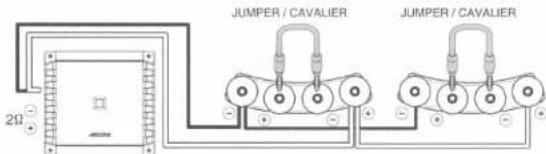

Example 6 One Amplifier and Two Subwoofer

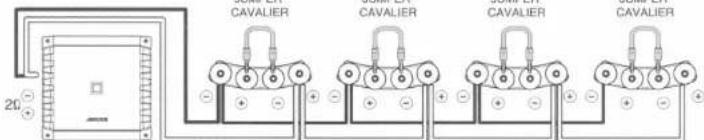

Example 8 One Amplifier + Four Subwoofer's

52-SERIES WIRING WORKSHEET CÁBLAGE POURS S-SERS

		S2-W8D2/D4	S2-W10D2/D4	S2-W12D2/D4
Sealed Box Range	Net Internal Volume	0.15-0.50 ft3	0.4-0.85 ft3	0.55-1.0 ft3
Recommended Sealed Box	External Box Dimensions	13"x13"x5.5"	12"x12"x10.5"	14"x14"x11"
	Gross Internal Volume	0.30 ft3	0.58 ft3	0.85 ft3
	Net Internal Volume	0.27 ft3	0.53 ft3	0.79 ft3
	F3, Qtc	D2: 61 Hz, 0.72 D4: 57 Hz, 0.78	D2: 47 Hz, 0.73 D4: 48 Hz, 0.77	D2: 41 Hz, 0.88 D4: 42 Hz, 0.91
Vented Box Range	Net Internal Volume	0.35-0.70 ft3	0.75-1.3 ft3	1.0-1.5 ft3
	Tuning	36-40Hz	35-39Hz	32-37Hz
Recommended Vented Box	External Box Dimensions	11"x8.5"x20"	23"x12"x11.5"	23"x12.5"x14"
	Gross Internal Volume	0.71 ft3	1.3 ft3	1.71 ft3
	Vent Area (dimensions)	5.25in2(7"x 0.75")	10in2(10"x 1")	12.5in2(12.5"x 1")
	Vent length	15.5"	17"	16"
	Vent Displacement	0.10 ft3	0.17 ft3	0.20 ft3
	Net Internal Volume (Vb)	0.58 ft3	1.08 ft3	1.45 ft3
	F3, ripple, Fb	D2: 31Hz, 1.1dB, 37Hz D4: 31Hz, 1.6dB, 37Hz	D2: 29Hz, 2.9dB, 35Hz D4: 29Hz, 2.3dB, 35Hz	D2: 30Hz, 3.3dB, 34Hz D4: 30Hz, 4.1dB, 34Hz

Notes:
1) Recommande enceinte volume net inteme est basee sur 3/4 "(19mm) de construction boitler en MDF.
2) Consulter le tableau ci-dessous pour le calcul de filet d'enclos alternative volume interne.

Avant le déplacement du Mont * (aimant)	-0.03ft3	-0.05ft3	-0.06ft3
Inverser Volume mont Ajouté * (des aimants)	+0.03ft3	+0.05ft3	+0.07ft3

• Sur la base de l'épaissur du défecteur 3/4" (19mm), avec une ouverture coupée à peu pris à joint diamètre interieur

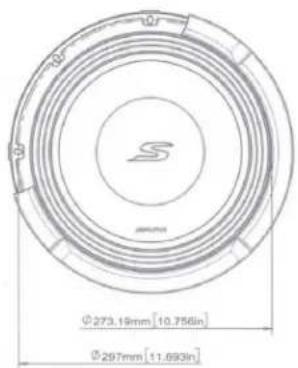

S2-W12D2

S2-W12D4

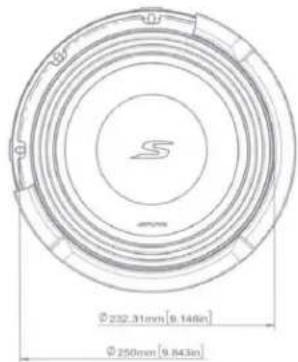

S2-W10D2

S2-W10D4

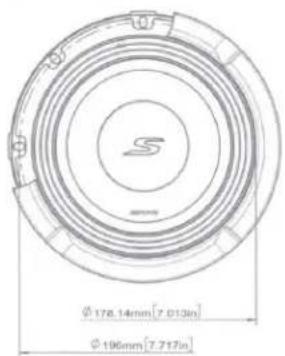

S2-W8D2

S2-W8D4

ALPINE

ALPS ALPINE (Head Office)

1-7, Yukigaya-otsukamachi, Ota-ku

Tokyo, 145-8501

TEL[phone]

ALPS ALPINE (Iwaki Office)

Parc d'Activités Paris Nord II 184,

alée des érables BP 68125 Villepinte 95975

Roissy Charles de Gaulle Cedex, France

TEL. [phone]

ALPS ALPINE EUROPE GmbH (Italy Office)

Viale C. Colombo 8, 20090

La presente Garantie Limitée (la « Garantie Limitée ») couvre les produits audio pour la voiture d'Alpine et les accessoires connexes (le « Produit »). Les produits achetés au Canada sont couverts au Canada seulement. Les produits achetés aux États-Unis sont couverts aux États-Unis seulement.

DUREE DE LA GARANTIE :

La presente Garantie d'une durée d'un (1) an entre en vigueur à la date d'achat au détaill originale du produit.

-QUI EST COUVERT :

La presente Garantie couvre uniquement l'acheteur d'origine du produit, qui doit résider aux États-Unis, à Puerto Rico ou au Canada.

CEQUIESTCOUVERT:

La presente Garantie couvre les vices de matériel ou de fabrication (pièces et main-d'ouvre) du produit, dans le cadre de son utilisation normale.

CEQUIIN'ESTPASCOUVERT:

La presente Garantie ne couvre pas ce qui suit :
① Les dommages occasionnels pendant l'expédition du produit à Alpine pour obtenir une réparation (les demandes doivent être représentées à la commande de transport).
② Les dommages causés par l'usure normale, les incidents ou l'abus, incluant le bris des bobines acoustiques causé par l'usage abusif du haut-parleur (niveau de I' amplificateur trop haut, causant de la distorsion ou de I'ecretage). La defaillance mecanique du haut-parleur (p. ex. trous, déchirures ou accrocs). Les panneaux ACL craqués ou endommages. Les disques durs échéappés ou endommages.
③ Les dommages causés par la négligence, le mauvais usage, l'utilisation abusive ou le non-respect des instructions représentées dans le Guide d'utilisation.
4 Les dommages causés par les catastrophes naturelles, y compris mais sans s'y limiter, les séismes, les incendies, les inondations, les tempêtes ou d'autres calamités naturelles. Les coûts ou les frais reliés au retrait ou à la réinstallation du produit.
(5) Une réparation effectuee par une personne, une entreprise ou une association non autorisée.
⑥ Tout produit dont le nombre de série est abimé, alteré ou efface.
Tout produit ajusté, démontré, alteré ou modifié sans l'approbation d'Alpine.
Tout produit qui n'est pas distribué par Alpine aux États-Unis, à Puerto Rico ou au Canada.
Tout produit qui n'a pas ete achete chez un distributeur Alpine agreé.

COMMENT SE PREVALOIR DE LA GARANTIE :

1 Voues etes responsable de la livraison du produit a un centre de réparation Alpine agrée pour obtenir une réparation, ainsi que des frais d'expédition initiaux. Alpine choisisra, à sa discrétion, de réparer ou de replacer le produit par un nouveau produit ou un produit remis à neuf sans frais. Si les réparations sont couvertes par la presente Garantie, et si le produit a été expédité à un centre de réparation Alpine agrée ou directement à Alpine, Alpine payera les frais d'expédition du retour. Le produit répéré ou remplace continues à être couvert par la période initiale de la Garantie.
② Youdeveezfournir une descriptiondétaillée du ou des problemesquinecessitantune réparation.
③Vousdevezfournirune preuve d'achat du produit.
4 Vouysdevez emballer le produit de façon securitaire,pour évitertout dommage durant l'expédition.Pour prévenir la perte du colis, nos repondants l'utilisation d'uneompagnie de transport qui offreet un service de suivi.

- QUELLES SONT LES LIMITES DES GARANTIES IMPLICITES :

TOUTE GARANTIE IMPLICITE, Y COMPRIS L'APTITUDE À UN USAGE PARTICULARIER ET LA QUALITE MARCHANDE, EST LIMITEE DANS LE TEMPS À LA PÉRIODE DE LA GARANTIE EXPRESSE ENONCÉE CI-DESSUS ET AUCUNE PERSONNE OU TIERCE PARTIE N'EST AUTORISÉE ÀAJOUTER, MODIFIER OU ETENDRE LES TERMES DE CETTE GARANTIE LIMITEE ET/OU À ASSUMER AU NOM D'ALPINE TOUTE AUTRE RESPONSABILITÉ EN RAPPORT AVEC LA VENTE DU PRODUIT.

QUELS SONT LES DOMMAGES NON COUVERTS: DANS LA MESURE MAXIMALE PERMISE PAR LA LOI APPLICABLE, ALPINE ET SA SOCIETE MERE, SES FILIALES ET SES SOCIÉTÉS AFFILIÉES DECLINENT EXPRESSEMENT TOUTE RESPONSABILITE ENVERS VOUS EN VERTU DE TOUTE THÉORIE DE RESPONSABILITE POUR TOUS LES DOMMAGES ACCESSOIRES, INDIRECTS, SPEÇAUX, PUNITIFS ET CONSEQUITIFS QUI POURRAIENT ÉTRÉ ENCOURUS PAR VOUS EN RELATION AVEC LE PRODUIT. LE TERME DOMMAGES ACCESSOIRES COMPREND, MAIS SANS S'Y LIMITER, LES COûTS ET LES FRAIS DE TRANSPORT DU PRODUIT AU CENTRE DE RÉPARATION ALPINE, LA PERTE DE TEMPS DE L'ACHETEUR INITIAL, LA PERTE D'UTILISATION DU PRODUIT, LES FRAIS D'AUTOBUS, DE LOCATION DE VÉHICULE OU D'AUTRES FRAIS LIÉS AU SOIN ET À LA GARDE DU PRODUIT. LE TERME DOMMAGES CONSEQUITIFS COMPREND, MAIS SANS S'Y LIMITER, LE COÛT DE LA RÉPARATION OU DU RÉPRACTIOND AUTRES BIENS QUI SONT ENDOMMAGÉS LORSQUE CE PRODUIT NE FONCTIONNE PAS CORRECTEMENT. DANS LA MESURE OU LA LOI APPLICABLE LE PERMET, LA PRESENTE GARANTIE ET LES RECOURS PRÉVUS PAR LA PRESENTE SONT EXCLUSIFS ET RÉPLACENT TOUS LES AUTRES. DANS LA MESURE MAXIMALE PERMISE PAR LA LOI APPLICABLE, LA RESPONSABILITE TOTALE D'ALPINE, DE SA SOCIÉTÉ MÈRE, DES SES SOCIÉTÉS AFFILIÉES ET DES SES FILIALES EN RAPPORT ÀVÉC LA PRESENTE GARANTIE ET/OU LE PRODUIT NE DOIT PAS DEPASSER LE MONTANT QUE VOUS AVEZ EFFECTIVEMENT PAYÉ POUR LE PRODUIT.

COMMENT LA LOI DE L'ETAT/LA PROVINCE AFFECTE LA GARANTIE :

La presente Garantie vous confère des droits légaux spécifiques, et vous pours几何z bénéficier d'autres droits qui variénd'un État ou d'une province à l'autre. De plus, certains États/certaines provinces ne permettant pas les limites de durée pour les garanties implicites, et d'autres ne permettant pas l'exclusion ou la limitation des dommages indirects. Les limitations susmentionnées pouraient donc ne pas s'appliquer dans votre cas.

Si l'une des conditions de la presente Garantie est consideree comme nulle, invalide, illegale ou inapplicable pour quelsque raison que ce soit, les autres conditions de la presente Garantie resteront pleinement en vigueur.

Pour se prévaloir de la garantie sur le marché canadien, contactez: Telephone: [phone] Télécopieur: 905-513-7740 Courriel: [e-mail]

Ou visitez notre site Web au http://www.alpine-canada.com

COMMENT PRENDRE CONTACT AVEC LE SERVICE A LA CLIENTELE :

Si le produit doit être réparé, veillez téléphoner au numéro suivant afin de connaître le centre de réparation Alpine/agree le plus pres de chez vous.

SERVICEÀ LA CLIENTÉLE 1-800-421-2284, poste 860304 ASSISTANCE TECHNIQUE 1-800-TECH-101 (1-800-832-4101)

Ou visitez notre site Web au http://www.alpine-usa.com

La presente Garantie est fournie par ALPINE ELECTRONICS OF AMERICA, INC., dont le siege social se touve au 1500 Atlantic Blvd, Auburn Hills, MI 48326, Etats-Unis.

N'envoyez pas de produits à cette adresse.

Telephonez au numero sans frais ou visitez le site Web pour trouver un centre de réparation.
