Caractéristiques techniques	Ventilateur de table Orbegozo CP 126105, puissance 45W, 3 vitesses de ventilation, diamètre de 30 cm, oscillation 90°.
Utilisation	Idéal pour un usage domestique ou de bureau, réglable en hauteur, facile à déplacer.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation, lubrification du moteur si nécessaire.
Sécurité	Équipé d'une protection contre la surchauffe, ne pas utiliser à proximité de l'eau, débrancher avant le nettoyage.
Informations générales	Garantie de 2 ans, poids 2.5 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - CP 126105 Orbegozo

Le ventilateur Orbegozo CP 126105 ne s'allume pas. Que faire ?

Vérifiez que le ventilateur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez un autre cordon d'alimentation ou contactez le service client.

Le ventilateur fait un bruit anormal. Que dois-je vérifier ?

Vérifiez si les pales du ventilateur sont propres et exemptes de débris. Assurez-vous également que le ventilateur est monté sur une surface stable. Si le bruit persiste, il peut y avoir un problème avec le moteur, et il est recommandé de contacter un professionnel.

Le ventilateur ne tourne pas à la vitesse sélectionnée. Que faire ?

Assurez-vous que le réglage de la vitesse est correctement configuré. Si le ventilateur ne répond toujours pas aux réglages, vérifiez les connexions internes si vous êtes à l'aise de le faire, sinon contactez le service client pour assistance.

Comment nettoyer le ventilateur Orbegozo CP 126105 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs. Assurez-vous que le ventilateur est complètement sec avant de le rebrancher.

Le ventilateur sent mauvais. Que faire ?

Un mauvais odeur peut être causée par la poussière ou des débris accumulés. Nettoyez le ventilateur comme indiqué précédemment. Si l'odeur persiste, cela peut indiquer un problème avec le moteur, et il est conseillé de contacter le service client.

Le ventilateur ne se met pas en mode oscillation. Que faire ?

Vérifiez que la fonction d'oscillation est activée. Si le ventilateur ne s'oscille toujours pas, il se peut qu'il y ait un problème avec le mécanisme d'oscillation. Dans ce cas, contactez le service client pour assistance.

Où puis-je trouver des pièces de rechange pour le ventilateur Orbegozo CP 126105 ?

Les pièces de rechange peuvent être commandées auprès du service client Orbegozo ou par le biais de leur site web officiel. Assurez-vous d'avoir le modèle de votre ventilateur à portée de main lors de la commande.

MODE D'EMPLOI CP 126105 Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

Scannez ce code QR pour accéder à plus d'informations sur ce ventilateur de plafond, y compris les détails d'installation. Ou entrez www.orbegozo.com et recherchez le numéro de modèle sur le site Web.

Cher client, Si vous suivez les recommandations de ce mode d'emploi, votre appareil sera très performant et il restera efficace pendant de nombreuses années. Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'interieur. Si vous remettez l'appareil a des tiers, veuillez-le remettre avec son mode d'emploi.

Conseils generaux de securite

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage

et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

1. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
2. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
3. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
4. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.
5. Ne débranchez jamais en tirant du cordon.
6. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
7. Ne pas manipuler l'appareil, les mains mouillées.
8. Ne jamais placer l'appareil près dans l'eau ou autre liquide.
9. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
10. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

11. Cet appareil n'est apte que pour une utilisation domestique.

12. Dans le cas où vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com.

13. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

Autres consignes spécifiques

1. En cas de raccordement direct au réseau, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge et conforme aux normes en vigueurs.
2. S'assurer que le lieu d'installation permet la libre rotation de l'hélice. Une fois le ventilateur installé, l'hélice doit se situer à une distance supérieure à 2,30 m au-dessus du sol.
3. Si plusieurs ventilateurs doivent être installés prendre soin de ne pas mélanger les pales des hélices des différents ventilateurs même s'ils sont identiques.

4. Avant d'installer et de raccorder le ventilateur de plafond vérifier que la ligne d'alimentation électrique est déconnectée du réseau.

5. Après installation du ventilateur vérifier que toutes les fixations sont correctes pour éviter la chute du ventilateur.

6. Le ventilateur doit être arrêté avant d'inverser le sens de rotation des pales.
7. S'assurer que le point de fixation du ventilateur est capable de supporter le poids du ventilateur en mouvement (minimum 50kg).

COMPOSANTS DU VENTILATEUR

Support de toit	Coupelle	Barre de support
Couvertcle d'accouplement	Moteur	Hélice
Lampe	Diffuseur	Télécommande + Contrôleur
Sac d'installation

INSTALLATION DU VENTILATEUR

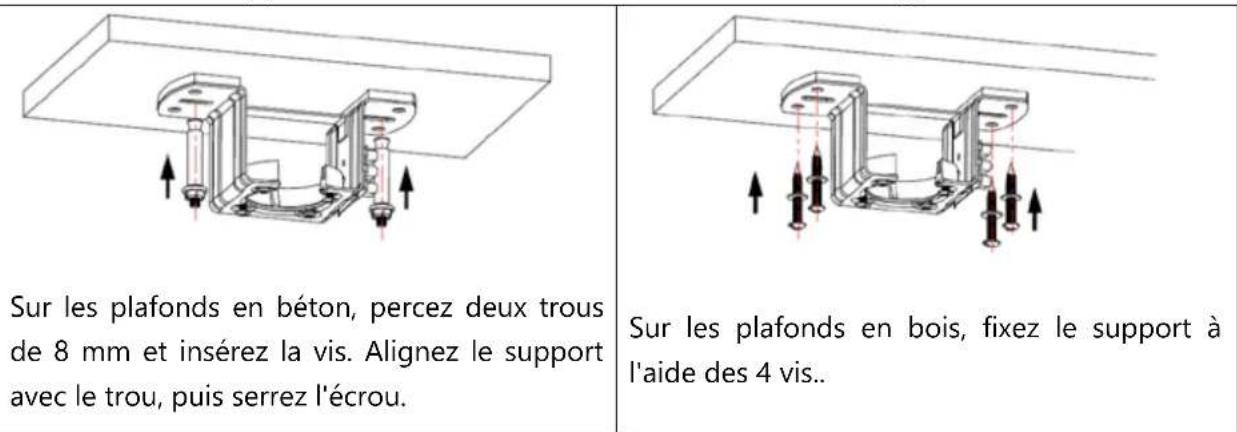

1. Positionner le support de toit avec les deux vis et chevilles (selon le type de toit)

Sur les plafonds en béton, percez deux trous de 8 mm et insérez la vis. Alignez le support avec le trou, puis serrez l'écrou.

Sur les plafonds en bois, fixez le support à l'aide des 4 vis..

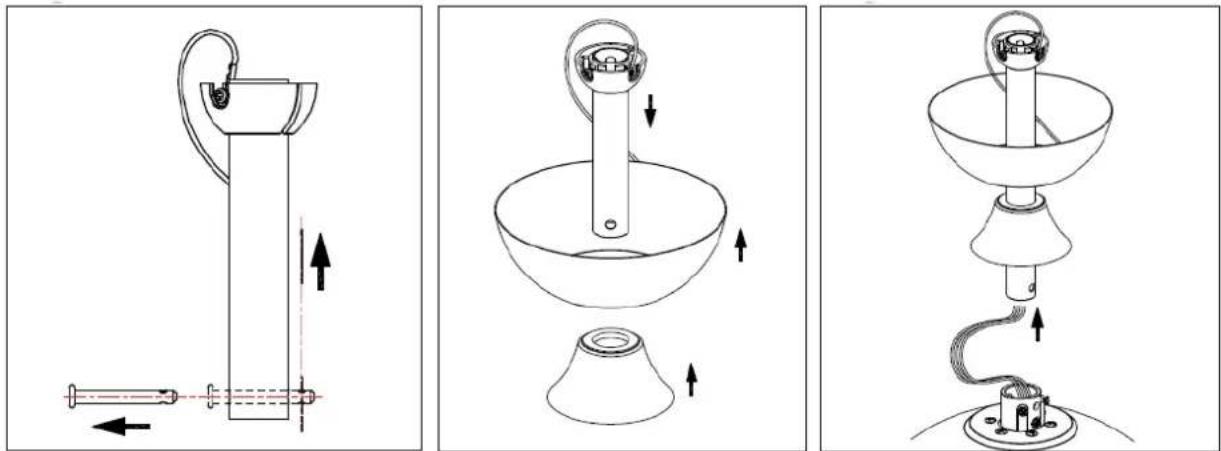

1. Faites passer la barre de support à travers le trou du couvercle d'amarrage

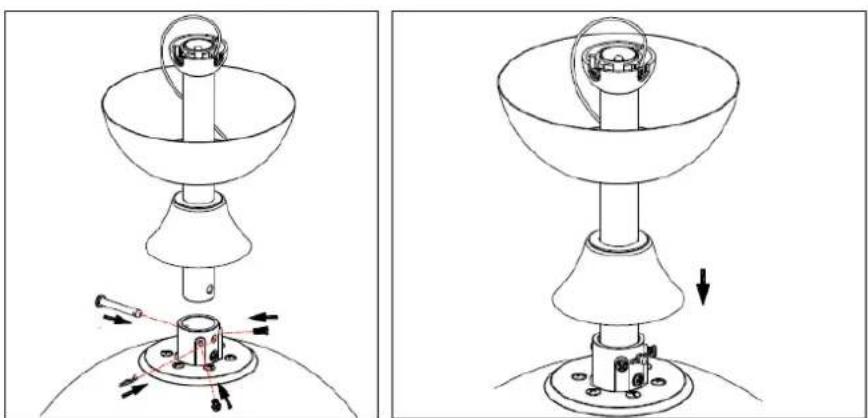

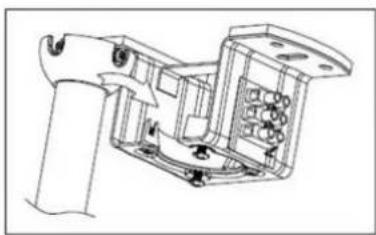

1. Desserrez les boulons du joint du moteur et fixez la barre avec le couvercle au moteur à l'aide de la goupille à bride et des boulons

ATTENTION: Il est très important de s'assurer que la goupille à bride est correctement installée et fixée. Une mauvaise fixation de la goupille peut entraîner la chute du ventilateur.

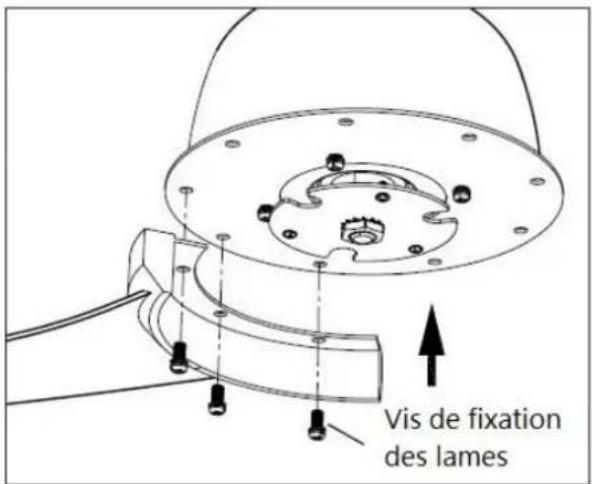

ASSEMBLAGE DE LA LAME

Vis de fixation des lames

Vis de fixation des lames

INSTALLATION DE LA LAMPE

Borne du câble d'entrée de lumière

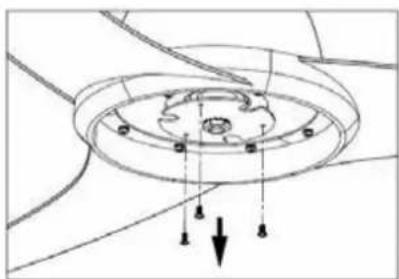

1. Retirez les vis.
2. Fixez la carte LED sur le corps du ventilateur avec les vis fixes.
3. Après avoir installé la carte LED, insérez le connecteur du corps du ventilateur dans la carte lumineuse.

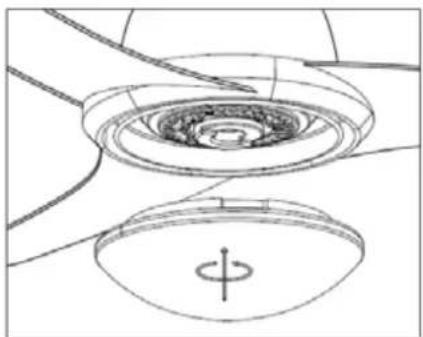

INSTALLATION DU DIFFUSEUR

Visser le diffuseur dans le sens des aiguilles d'une montre

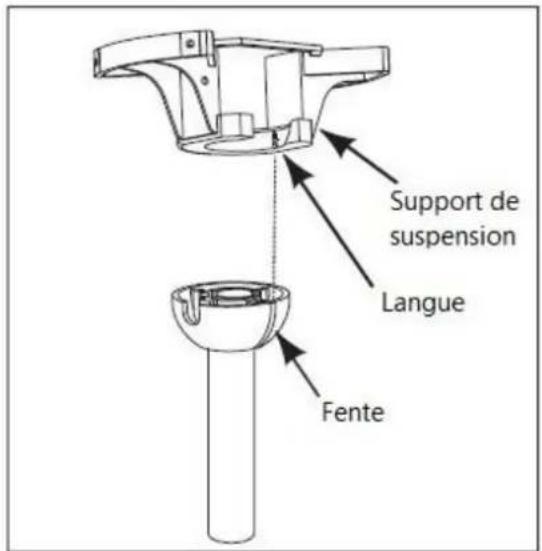

Soulevez délicatement le ventilateur et placez la barre de support d'inclinaison sur le support de suspension fixé au plafond. Assurez-vous que la fente de la boule est correctement alignée avec la languette de la barre de support.

AVERTISSEMENT

Le ventilateur doit être suspendu avec au moins 230 cm d'espace libre du sol aux pales.

Support de suspension Langue Fente

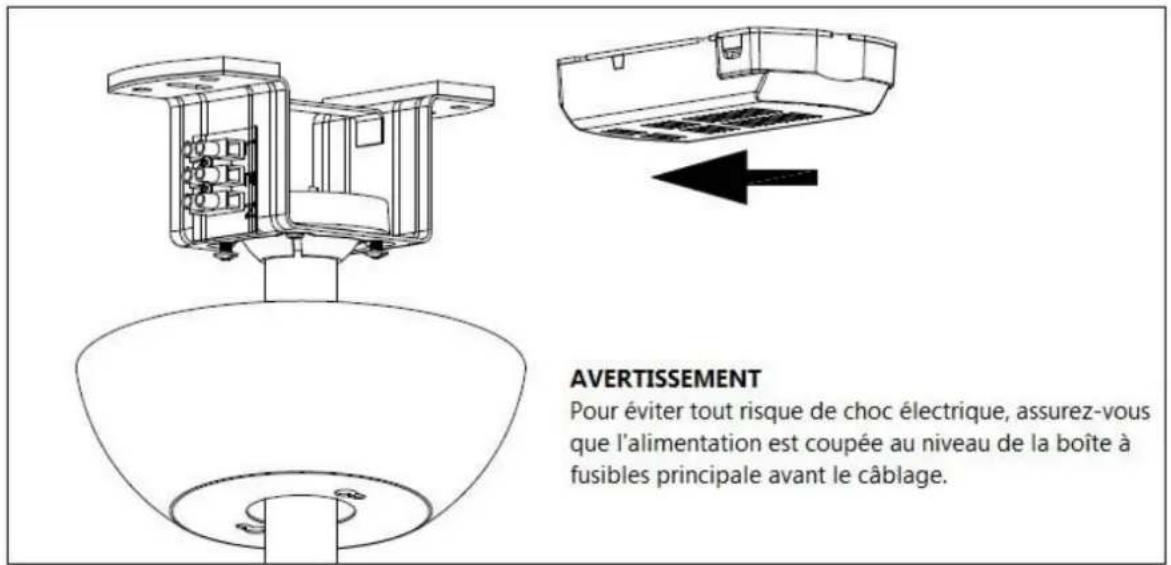

CONNEXION TÉLÉCOMMANDE

AVERTISSEMENT Pour éviter tout risque de choc électrique, assurez-vous que l'alimentation est coupée au niveau de la boîte à fusibles principale avant le câblage.

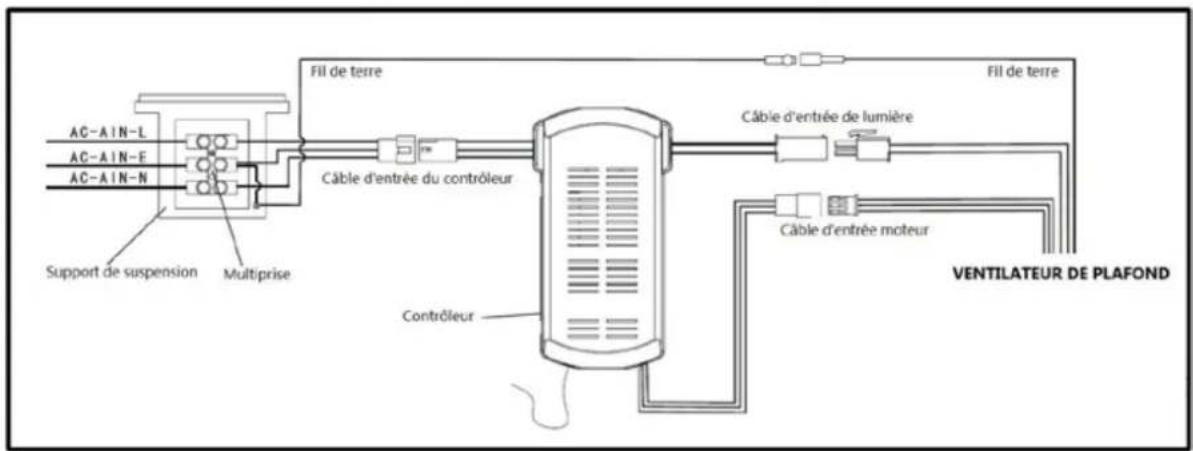

SCHÉMA DE CÂBLAGE DU CONTRÔLEUR

AC-AIN-L AC-AIN-E AC-AIN-N Support de suspension Multiprise Fil de terre Câble d'entrée du contrôleur Contrôleur Fil de terre Câble d'entrée de lumière Câble d'entrée moteur VENTILATEUR DE PLAFOND

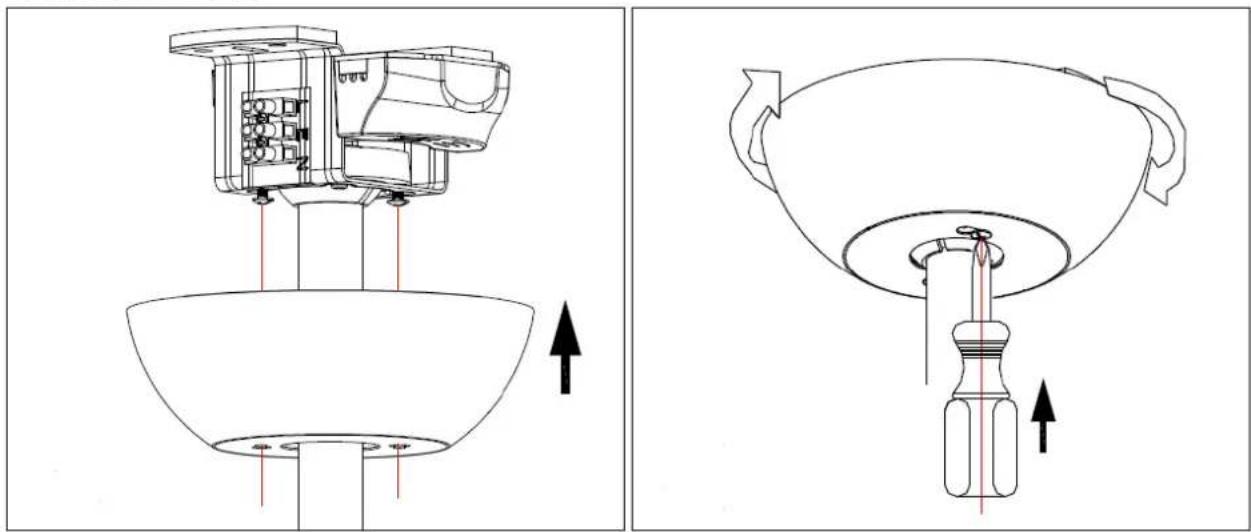

MONTAGE DU BOL

Gardez à l'esprit que tous les ventilateurs de plafond ne se valent pas, même sur le même modèle !

Certains peuvent bouger plus ou moins que d'autres. Un mouvement de quelques centimètres est tout à fait acceptable et n'implique pas que le ventilateur tombera.

Bien que toutes les lames soient lestées et regroupées par poids, il est impossible d'éliminer complètement l'oscillation. Cela ne devrait pas être considéré comme un problème. Les ventilateurs de plafond ont tendance à bouger pendant le fonctionnement car ils ne sont généralement pas montés de manière rigide.

KIT D'EQUILIBRAGE

Un kit d'équilibrage a été fourni pour aider à réduire l'oscillation. Conservez le kit car il peut être utile si le ventilateur vacille à l'avenir.

Le kit comprend des instructions sur la façon de l'utiliser.

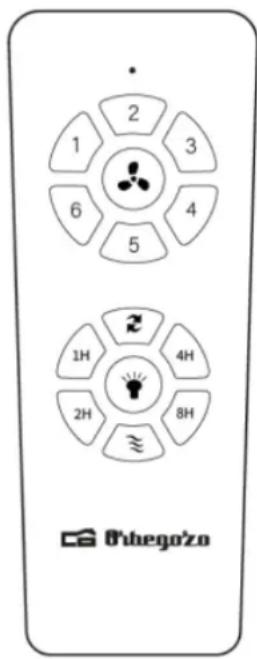

FONCTIONNEMENT DU VENTILATEUR

Pour activer le plaisir, appuyez sur l'une des vitesses, 1/2/3/4/5/6, étant 1 la plus basse et 6 la plus élevée. Vous pouvez modifier la vitesse à tout moment en appuyant sur le niveau souhaité.

Éteignez le ventilateur de plafond

Allumez ou éteignez la lumière (si votre ventilateur de plafond comprend un kit d'éclairage.

Mode brise

Ce bouton change le sens de rotation des lames. En hiver, sélectionnez la rotation vers le haut, car ils dirigeront l'air chaud emprisonné près du ventilateur vers le bas dans toute la pièce. Lorsqu'il fait chaud, sélectionnez l'essorage vers le bas et les pales créeront une brise qui se répandra dans toute la pièce.

Appuyez 1H : le ventilateur et la lumière s'éteindront automatiquement après 1 heure.

Pulse 2H : le ventilateur et la lumière s'éteindront automatiquement après 2 heures.

Pulse 4H : le ventilateur et la lumière s'éteindront automatiquement après 4 heures.

Pulse 8H : le ventilateur et la lumière s'éteindront automatiquement après 8 heures.

1 2 3 4 5 6 7 8H 9H 1H 2H 3H 4H 5H 6H 7H 8H 9H 8thego zo

ENTRETIEN ET NETTOYAGE

- Changez la pile en ouvrant le couvercle du compartiment à piles de la télécommande, insérez 2 piles AAA et assurez-vous que la polarité des piles correspond au schéma du compartiment (Remarque : la pile n'est pas incluse). Replacez le couvercle du compartiment.

- Assurez-vous toujours que le compartiment à piles est bien fermé.

- N'exposez pas la télécommande à la lumière directe du soleil

- N'essayez pas de recharger des batteries épuisées. Il existe des piles rechargeables spéciales, auquel cas c'est clairement spécifié.

- Ne jetez pas les piles au feu ; il y a un risque d'explosion.

- Nettoyez le ventilateur avec un chiffon doux et sec. N'utilisez jamais de tampons à récurer, d'abrasifs ou de nettoyants chimiques. Éviter que la condensation n'entre en contact avec les composants électriques.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ:

Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

GARANTIE

Cet appareil est couvert et bénéficie de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valoir votre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo.com/asistencia-tecnica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usure due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont détériorés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.
