MANUAL D'USUARI CP 126105 Orbegozo

1. Aquest aparell no ha de ser usat per nens des de 0 fins a 8 anys. Aquest aparell pot ser usat per nens de 8 anys d'edat i majors de 8 anys si estan contínuament supervisats. Aquest aparell pot ser usat per persones amb capacitats físiques, sensorials o mentals reduïdes o amb falta d'experiència i coneixement si estan supervisats o han rebut instrucció concernent a l'ús de l'aparell d'una forma segura i entenen els riscos que aquest implica. Mantenir l'aparell i el seu cable fora de l'abast dels nens d'edat inferior a 8 anys. La neteja i el manteniment d'usuari no han de ser realitzats per nens sense supervisió.

2. S'haurà de supervisar als nens per a assegurar-se que no juguen amb aquest aparell.

3. Mantingui l'aparell i el seu cable fora de l'abast dels nens menors de 8 anys.
4. PRECAUCIÓ: Per a la seguretat dels seus nens no deixi material d'embalatge (bosses de plàstic, cartó, polietilè etc.) al seu abast.
5. Si el cable d'alimentació està danyat, ha de ser substituït pel fabricant, pel seu servei postvenda o

per personal qualificat similar amb la finalitat d'evitar un perill.

1. No desconnecti mai tirant del cable.
2. No ho posi en funcionament si el cable o l'endoll estan danyats o si observa que l'aparell no funciona correctament.
3. No manipuli l'aparell amb les mans mullades.
4. No submergir l'aparell en aigua o qualsevol altre líquid.
5. Abans de la seva neteja observi que l'aparell està desconnectat.
6. L'aparell ha d'instal·lar-se d'acord amb la reglamentació nacional per a instal·lacions elèctriques.
7. Aquest aparell és només per a ús domèstic.
8. En cas de necessitar una còpia del manual d'instruccions, pot trobar-la en www.orbegozo.com.
9. ADVERTIMENT: En cas de mala utilització, existeix risc de possibles ferides.

Altres precaucions específiques

1. Els mitjans de desconnexió que han de ser incorporats a la instal·lació fixa, per a la seva desconnexió omnipolar de la xarxa d'alimentació,

han de presentar una separació de contactes de com a mínim de 3 mm en tots els pols.

1. Asseguri que el lloc d'instal·lació deixi lliure la rotació de l'hèlix del ventilador. L'hèlix ha d'estar com a mínim a 2.30 m. per sobre del sòl una vegada instal·lat.

2. Si instal·larà més d'un ventilador asseguri's de no barrejar les pales de les hèlixs de diferents ventiladors, encara que siguin del mateix model.

3. Abans de començar a manipular la xarxa elèctrica, llevi els fusibles o desconnecti l'interruptor principal del subministrament elèctric.

4. Després d'instal·lar el ventilador, asseguri's que totes les fixacions estiguin correctes per a evitar la caiguda del ventilador.

5. El ventilador ha d'estar apagat i aturat abans de canviar la direcció de la rotació.

6. Comprovi que el punt de fixació de l'aparell sigui capaç de suportar el pes del ventilador en moviment (mínim 50Kg).

Suport de sostre	Cassoleta	Barra de suport
Cobert d'acobli	Motor	Aspa
Llum Difusor		Camandament i rebedor
Borsa d'accessoris de muntatge

INSTAL·LACIÓ DEL VENTILADOR

1. Col·locar el suport de sostre amb els dos caragols i tacs (depenent del tipus de sostre)

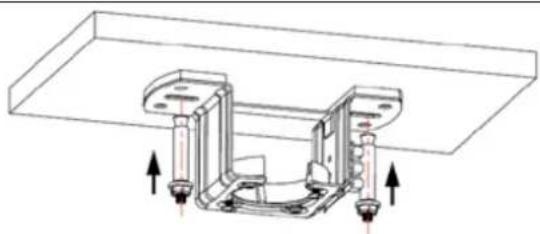

En sostres de formigó, trepi dos forats de 8mm i insereixi el caragol. Alineï el suport amb l'orifici i després estrenyi la rosca.

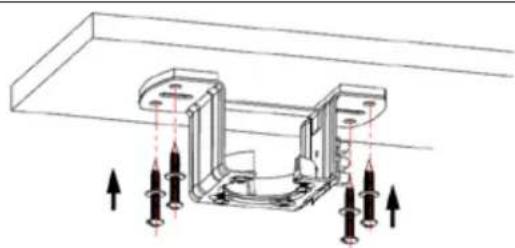

En sostres de fusta, subjecti el suport mitjançant l'ús dels 4 caragols.

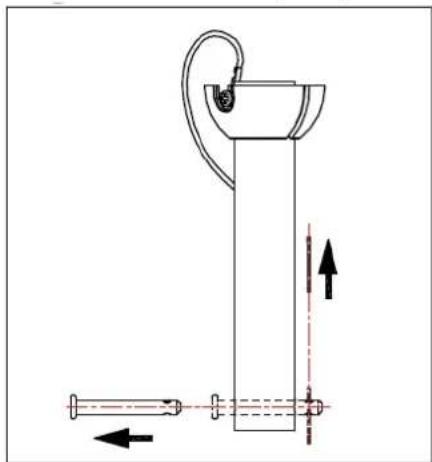

1. Passi la barra de suport pel buit de la coberta d'acobli

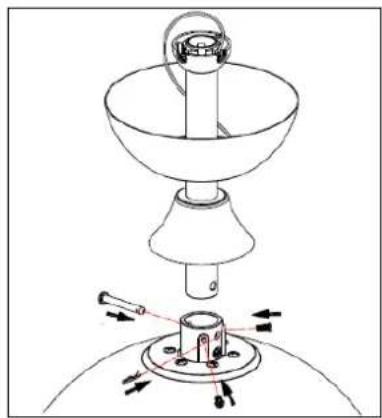

1. Afluixi els caragols de la unió del motor i acobli la barra amb la coberta al motor mitjançant el passador amb brida i els caragols

ATENCIÓ: És molt important assegurar-se que el passador amb brida està correctament instal·lat i assegurat. Una mala fixació del passador pot provocar la caiguda del ventilador.

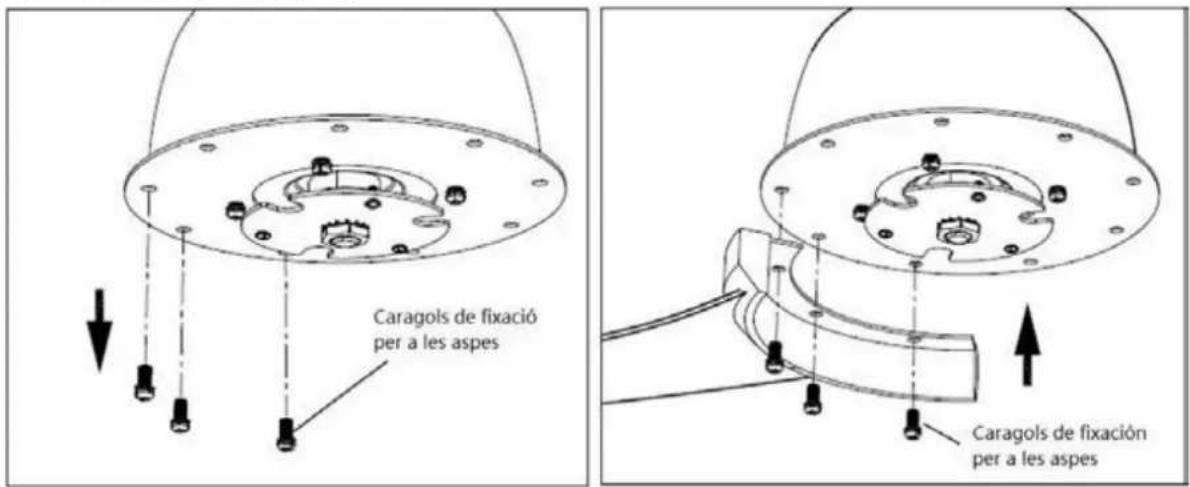

MUNTATGE DE LES ASPES

Caragols de fixació per a les aspes Caragols de fixació per a les aspes

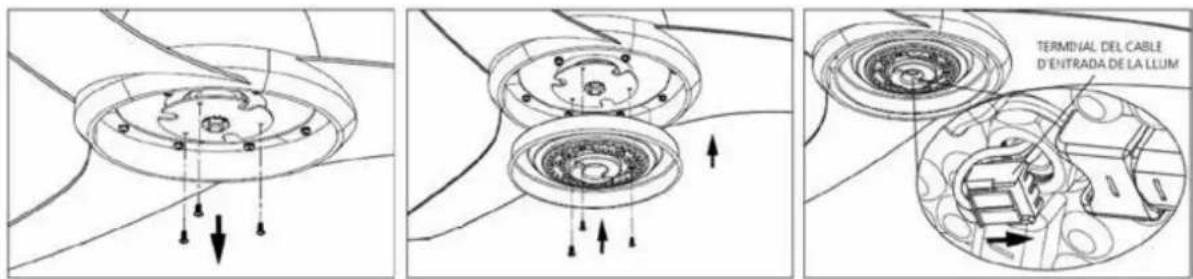

INSTAL·LACIÓ DEL LLUM

TERMINAL DEL CABLE D'ENTRADA DE LA LLUM

1. Retiri els caragols.
2. Fixi la placa LED en el cos del ventilador amb els caragols fixos.
3. Després d'instal·lar la placa LED, connecti els connectors per al cable d'entrada del kit de llums.

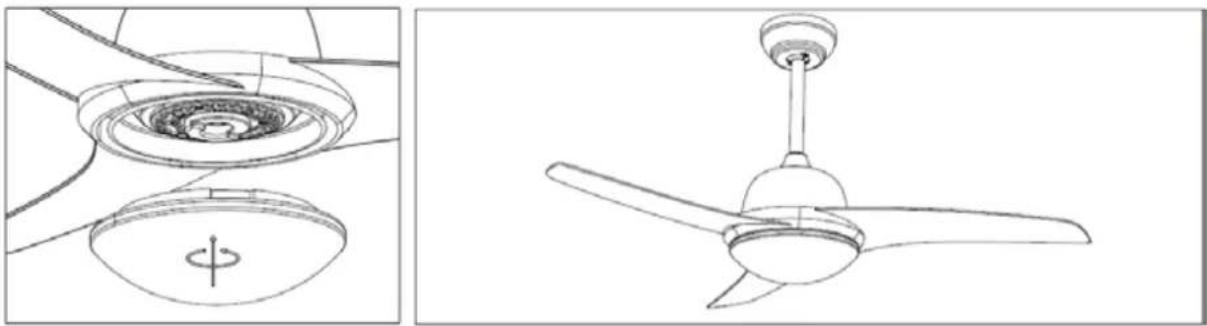

INSTAL·LACIÓ DEL DIFUSOR

Enrosqui el difusor en sentit de les agulles del rellotge

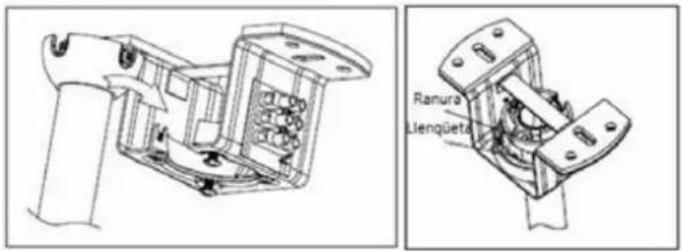

PENJAR EL VENTILADOR

Ramuro Llenqueta

Suport de suspensió Llegüenta Ranura

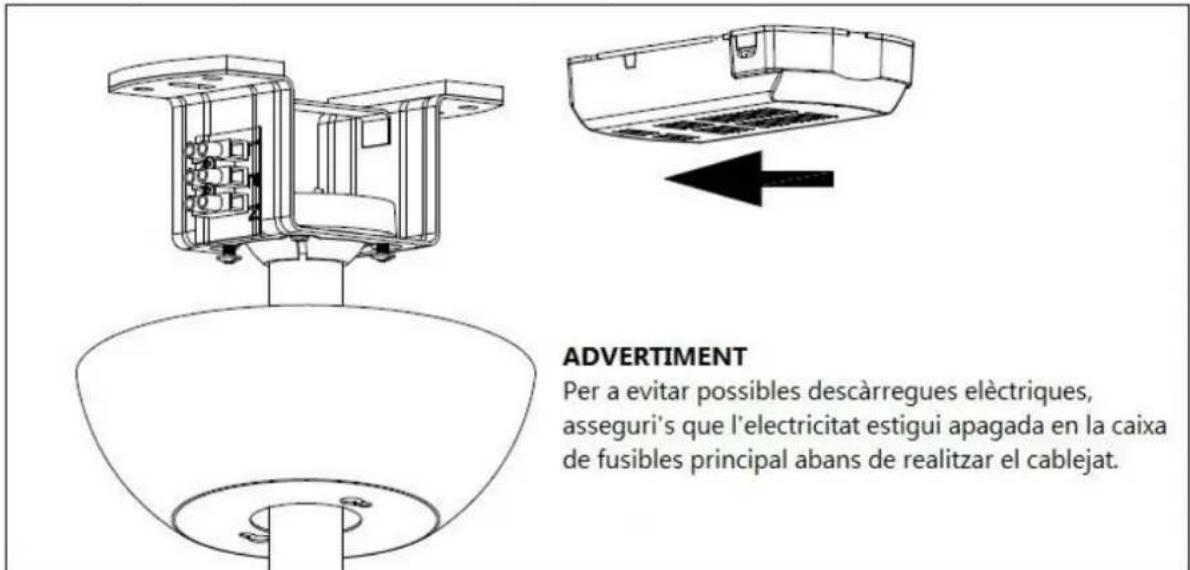

CONNEXIÓ DEL COMANDAMENT A DISTÀNCIA

ADVERTIMENT Per a evitar possibles descàrregues elèctriques, asseguri's que l'electricitat estigui apagada en la caixa de fusibles principal abans de realitzar el cablejat.

Muntanya la cassoleta estrenyent els dos caragols

Tingui en compte que tots els ventiladors de sostre no són iguals, fins i tot en el mateix model! Alguns poden moure's més o menys que uns altres. El moviment d'un parell de centímetres és bastant acceptable i no implica que el ventilador caigui.

Encara que totes les pales estan ponderades i agrupades per pes, és impossible eliminar l'oscil-lació per complet. Això no ha de considerar-se un problema. Els ventiladors de sostre tendeixen a moure's durant el funcionament pel fet que, en general, no estan muntats de manera rígida.

KIT D'EQUILIBRAT

S'ha subministrat un kit d'equilibrat per a ajudar a reduir el tentinejo. Conservi el kit ja que pot ser útil si el ventilador es trontolla en el futur.

El kit inclou instruccions sobre com utilitzar-lo.

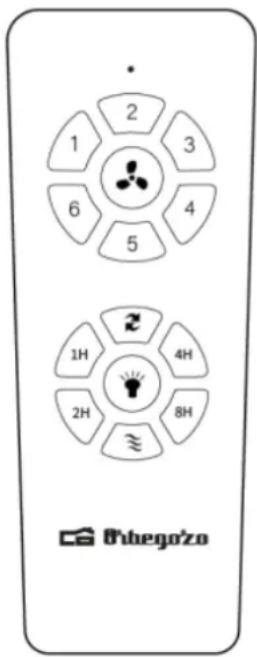

Per a encendre el ventilador, premi una de les velocitats, 1/2/3/4/5/6, sent 1 la més baixa i 6 la més alta. Pot canviar la velocitat en qualsevol moment pressionant el nivell desitjat.

Encengui / apagui la llum (en cas que el seu ventilador tingui llum incorporada)

Mode brisa

Aquest botó canvia el sentit del gir de les aspes. A l'hivern, selecciones el gir cap amunt, ja que dirigiran l'aire càlid atrapat prop del ventilador cap avall per tota l'habitació. Quan faci calor, selecciones el gir cap avall i les aspes crearan una brisa que distribuiran per l'habitació.

1 2 3 4 5 6 7 8H 9H 1H 2H 3H 4H 5H 6H Chugoto

Premi 1H: el ventilador i la llum s'apagaran en 1 hora.

Premi 2H: el ventilador i la llum s'apagaran en 2 hores.

Premi 4H: el ventilador i la llum s'apagaran en 4 hores.

Premi 8H: el ventilador i la llum s'apagaran en 8 hores.

MANTENIMENT I NETEJA

• Canvii la pila obrint la tapa del compartiment de la pila en el comandament a distància, posi 2 piles tipus AAA i asseguri's que la polaritat de la pila coincideix amb el diagrama del compartiment (Nota: La pila no està inclosa). Torni a col·locar la tapa del compartiment.
• Asseguri's sempre que el compartiment de la pila ha quedat ben tancat.
• No exposi el comandament a distància a llum solar directa
• No intenti recarregar les piles esgotades. Existeixen piles especials recarregables, i en aquest cas està clarament especificat.
• No tiri les piles al foc, existeix risc d'explosió.
• Netegi el ventilador amb un drap suau i sec. No utilitzi mai fregalls, abrasius o netejador químic. Eviti que la condensació entri en contacte amb els components elèctrics.

ELIMINACIÓ DE L'ELECTRODOMÈSTIC VELL.

En base a la Norma europea 2012/19/UE de Residus d'aparells Elèctrics i Electrònics (RAEE), els electrodomèstics vells no poden ser llençats als contenidors municipals habituals; han de ser recollits selectivament per optimitzar la recuperació i el reciclatge dels components i materials que els constitueixen, i reduir l'impacte en la salut humana i el medi ambient. El símbol del contenidor d'escombraries es marca sobre tots els productes per recordar al consumidor l'obligació de separar-los per a la recollida selectiva.

El consumidor ha de contactar amb l'autoritat local o amb el venedor per informar-se sobre la correcta eliminació del seu electrodomèstic vell.

DECLARACIÓ DE CONFORMITAT: Aquest dispositiu compleix els requisits de la Directiva de Baixa Tensió 2014/35/EU i els requisits de la directiva de Compatibilitat Electromagnètica 2014/30/EU.

GARANTÍA

Aquest aparell està cobert i compta amb el dret de la garantia legal d'acord amb la legislació vigent des de la data de compra. Conserveu el tiquet de compra per poder reclamar el vostre dret a la garantia. Per trobar el servei més proper a la seva localització contacteu a través del següent enllaç web: https://orbegozo.com/asistencia-tecnica/

Per a qualsevol tipus de consulta, dubte o incidència podeu posar-vos en contacte amb nosaltres a través del nostre correu electrònic reflectit a la pàgina principal d'aquest manual o a través del nostre servei d'assistència tècnica a https://orbegozo.com/contacto/

Orbegozo no es fa responsable dels components i accessoris que són objecte de desgast a causa de l'ús, així com els compostos peribles o que s'hagin deteriorat per un ús indegut. Tampoc no se'n farà responsable si el propietari ha modificat tècnicament l'aparell. Consulteu les condicions legals a la nostra pàgina web.
